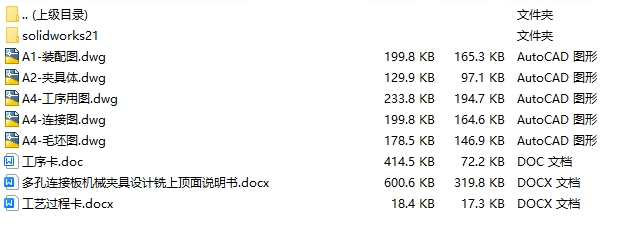

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数

多孔连接板铣上表面夹具采用六点定位原理，主要由底面定位机构、前面定位机构、侧面定位机构、压紧机构和夹具体组成。夹具以工件底面作为主要定位基准，通过三个支承点限制工件沿Z轴方向的移动及绕X、Y轴转动；利用前面和侧面定位元件分别限制工件水平方向自由度，实现工件六个自由度的完全定位。采用螺旋压紧机构对工件进行夹紧，使工件稳定贴合定位面，保证铣削上表面加工过程中定位可靠、受力均匀，提高加工精度和生产稳定性。

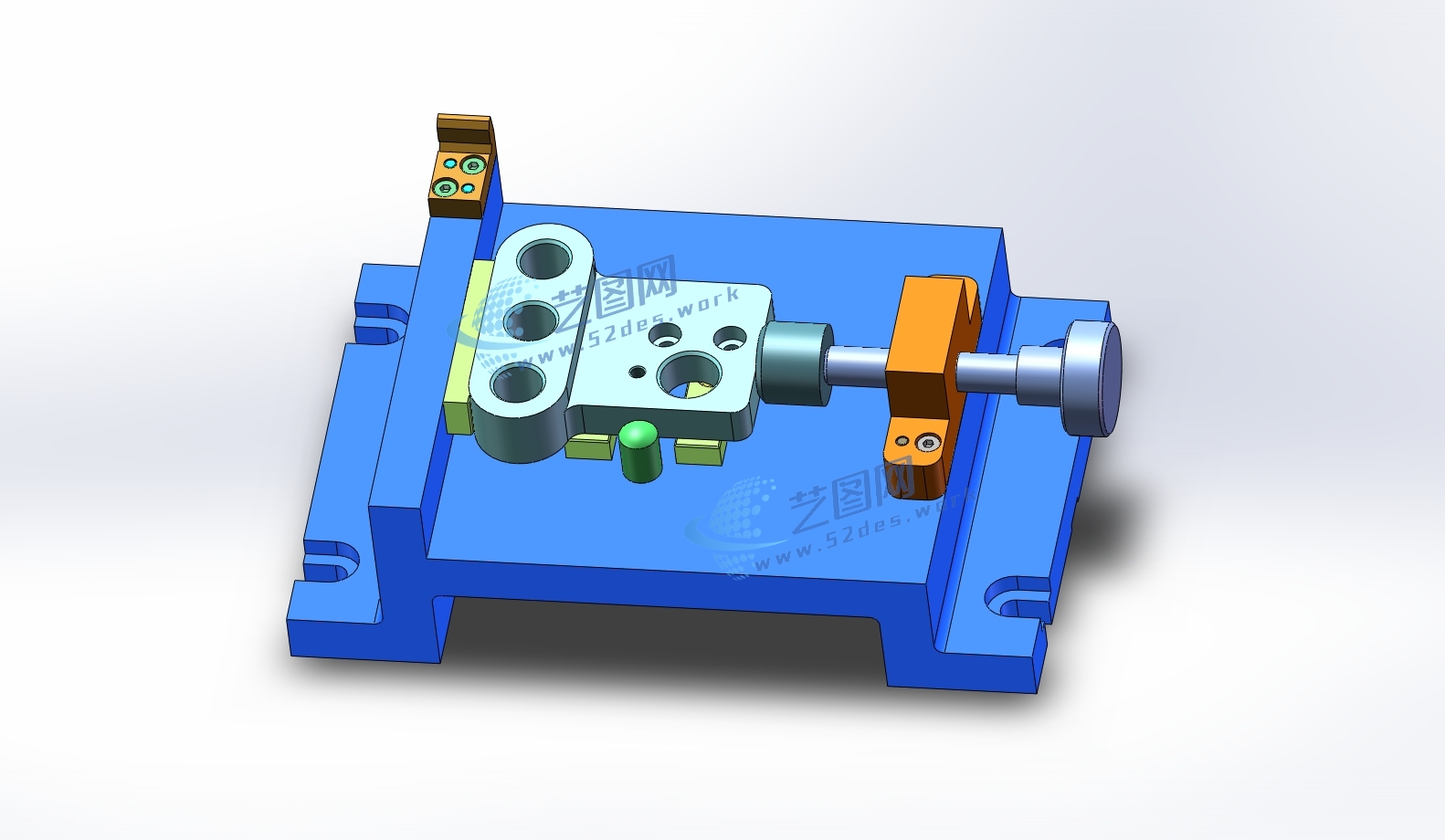

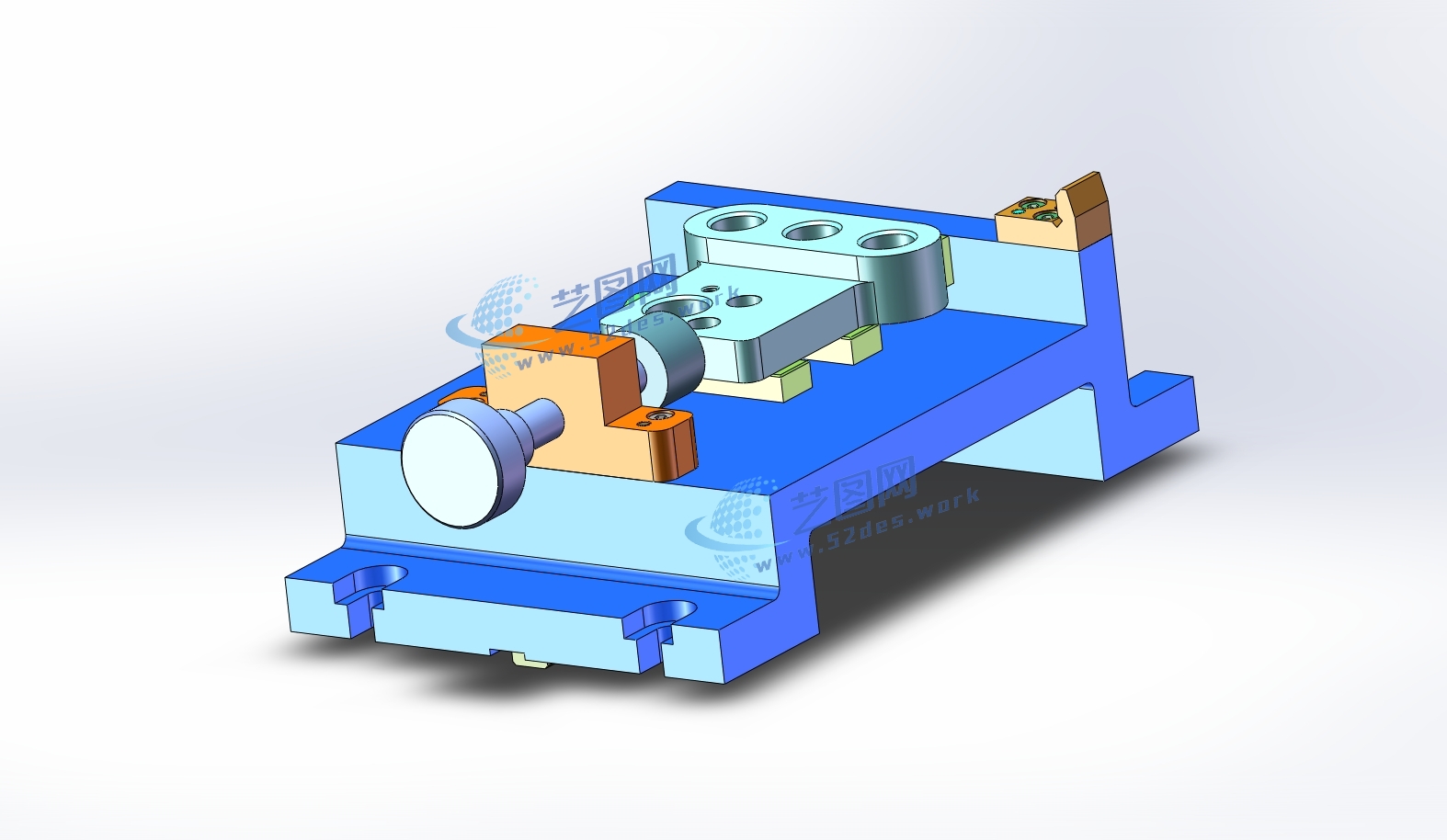

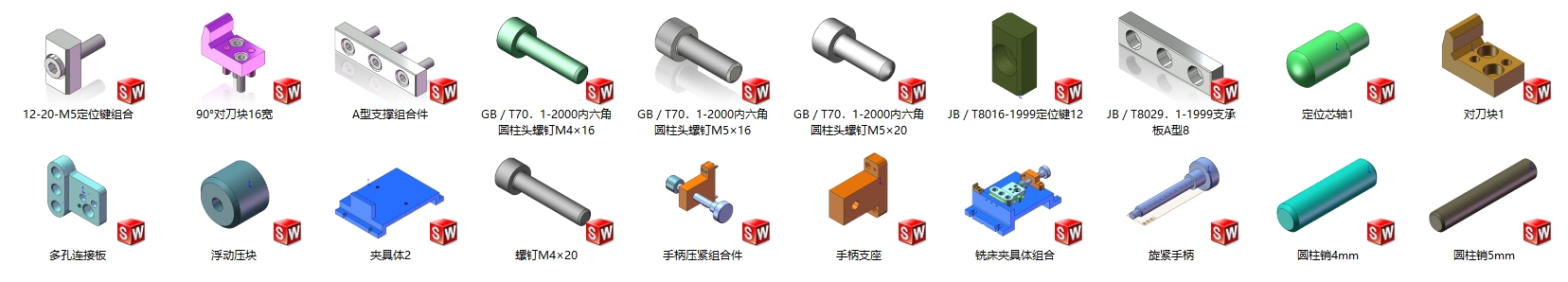

机械夹具solidworks21版本三维装配模型

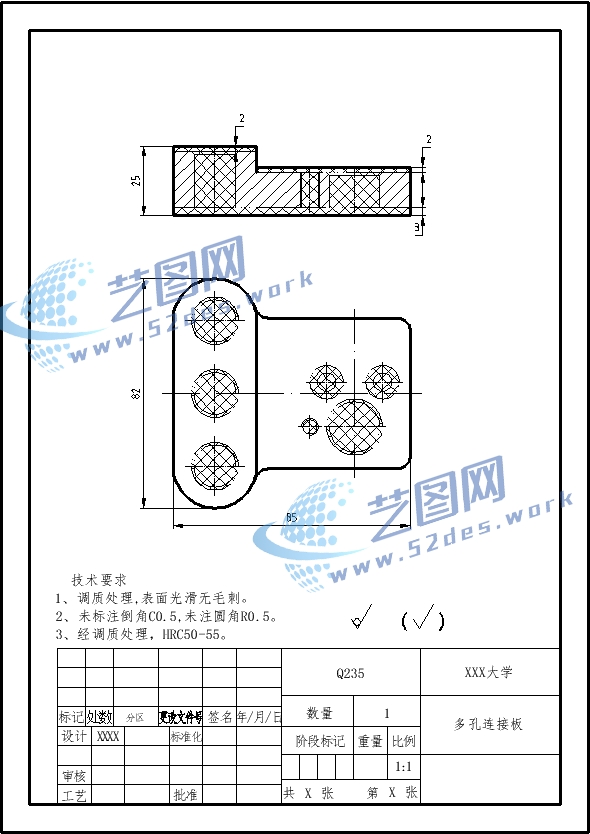

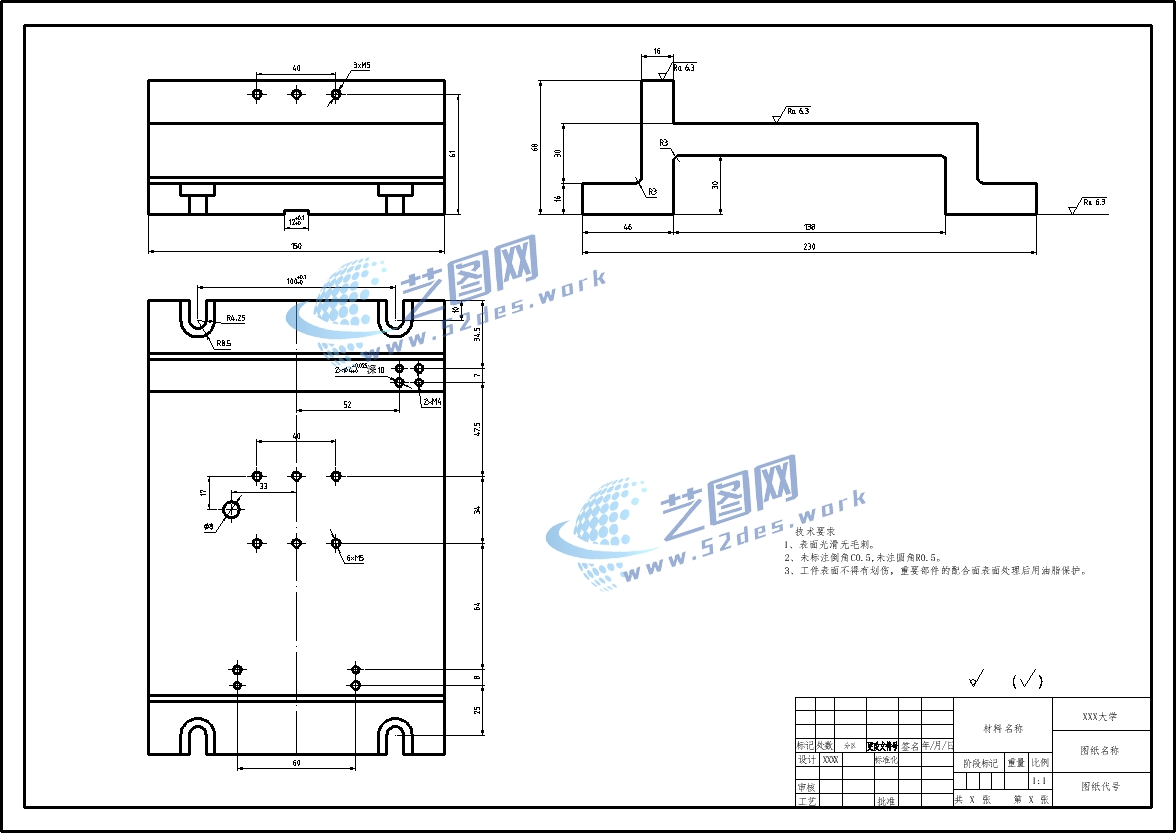

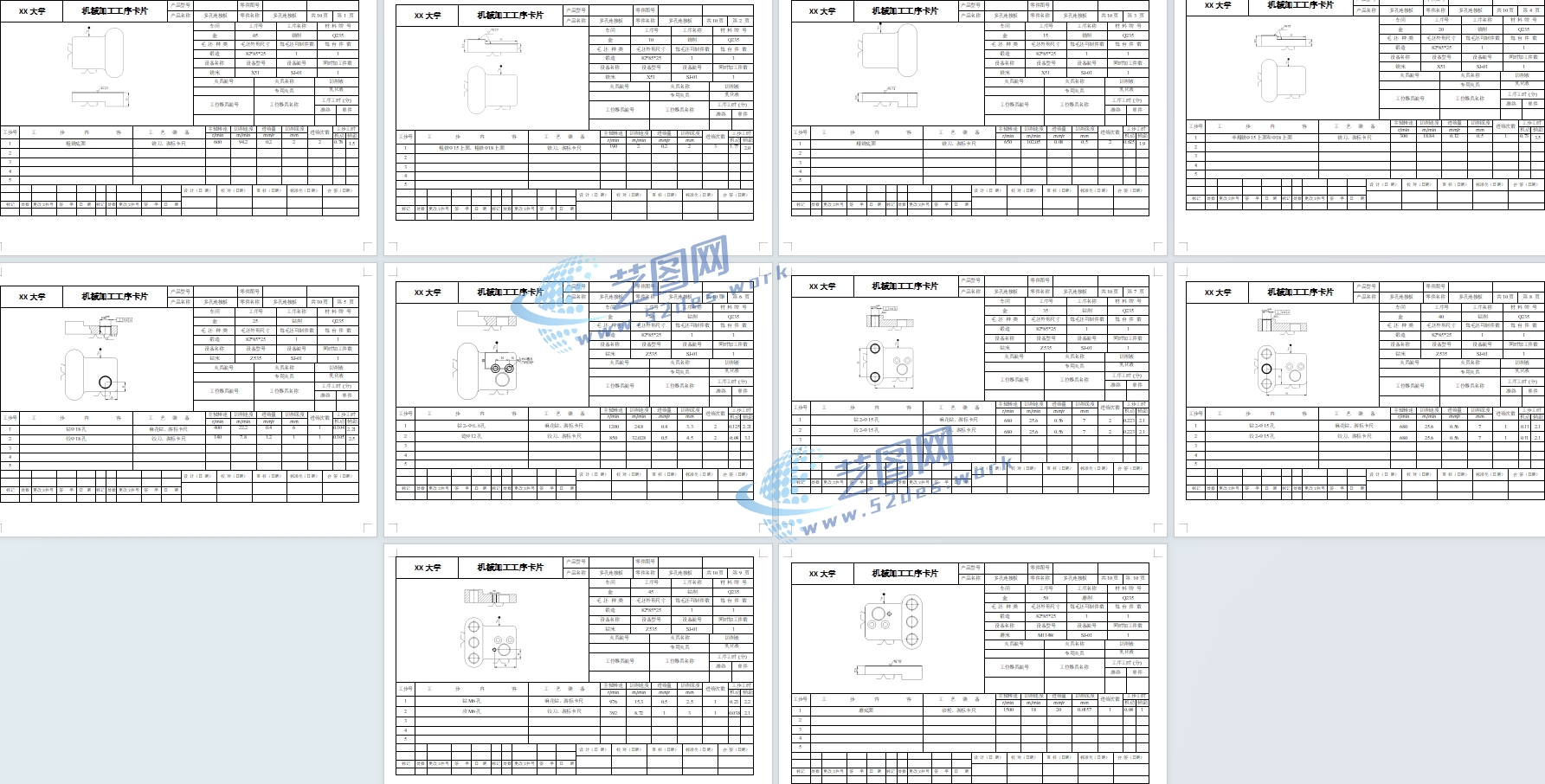

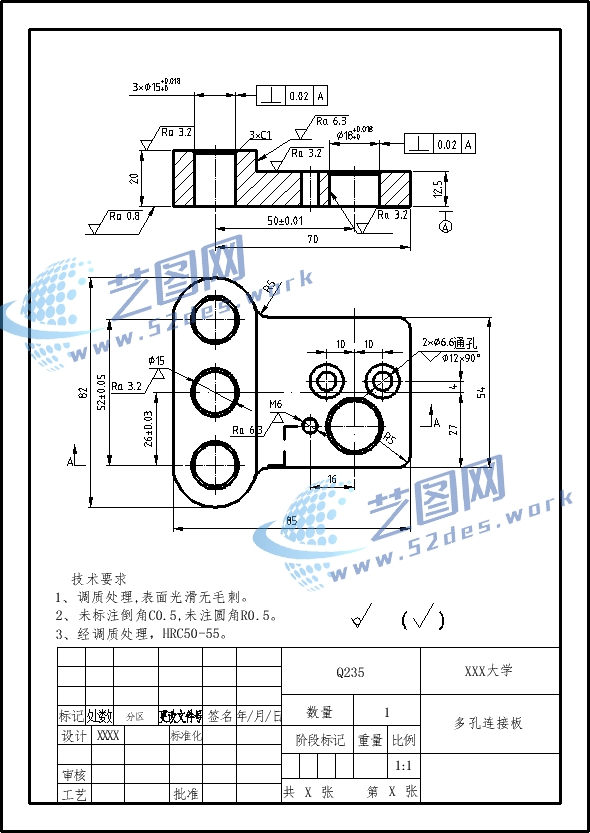

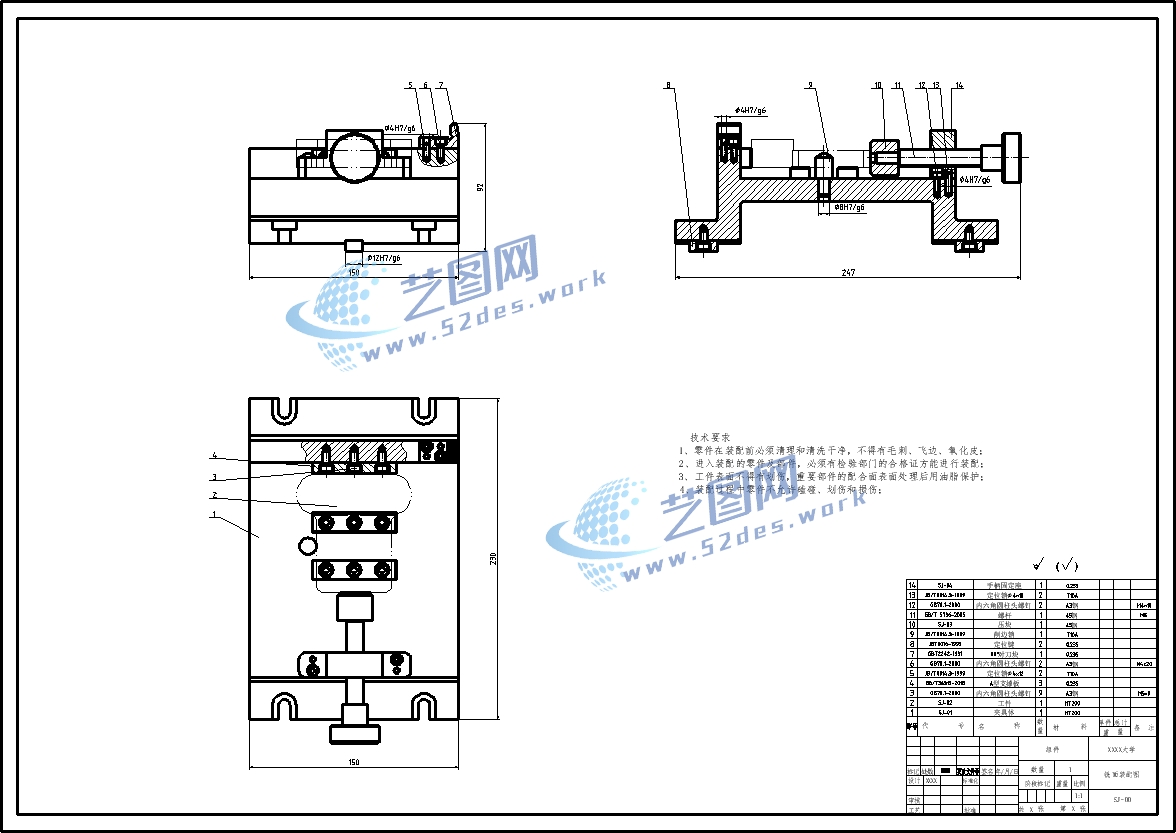

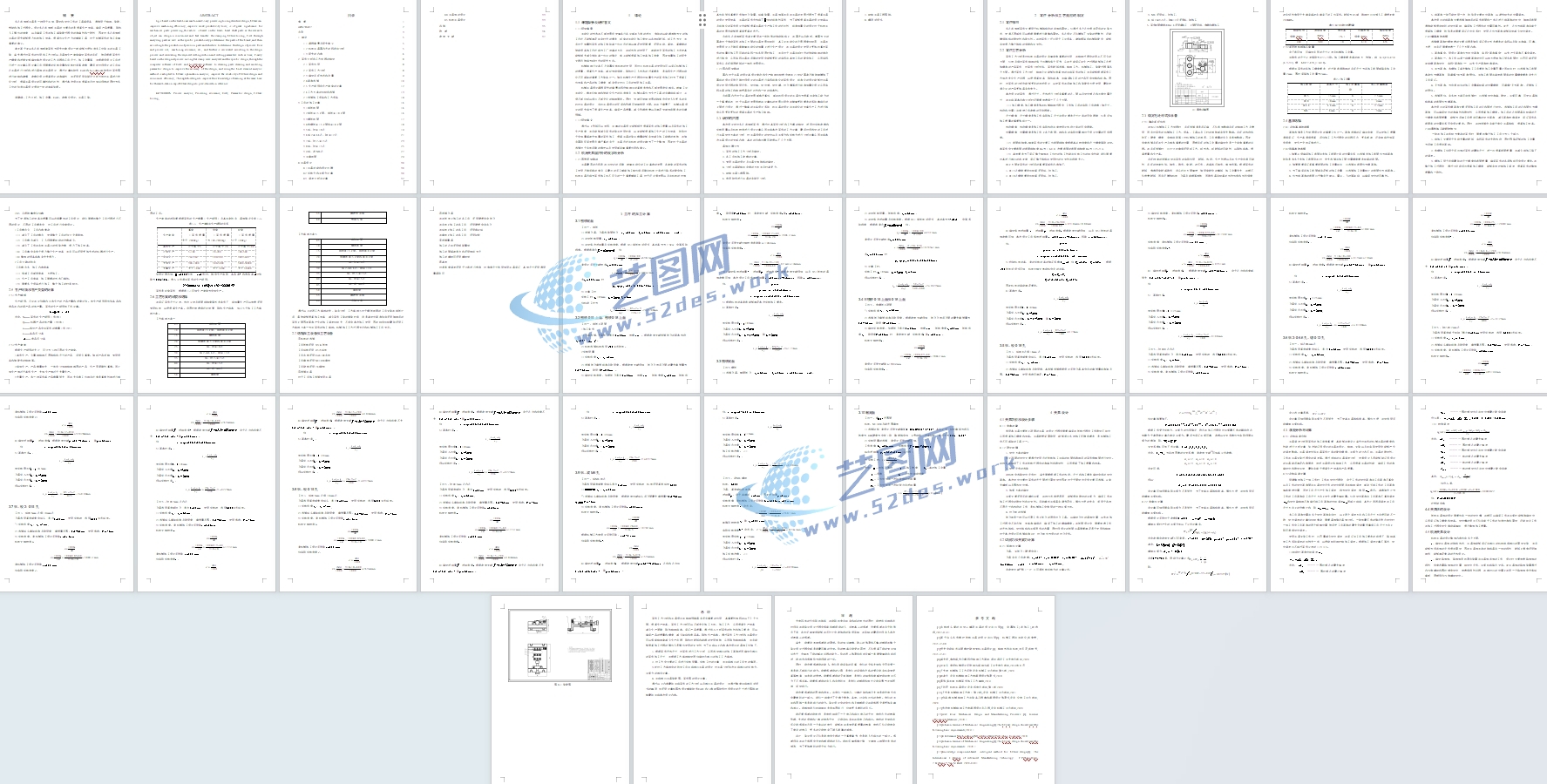

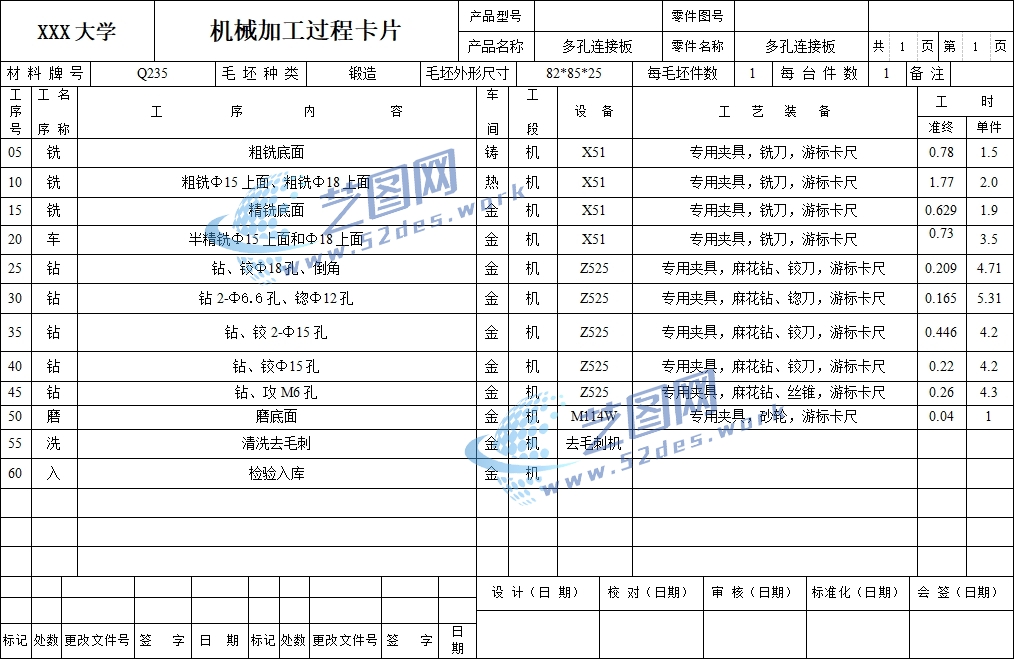

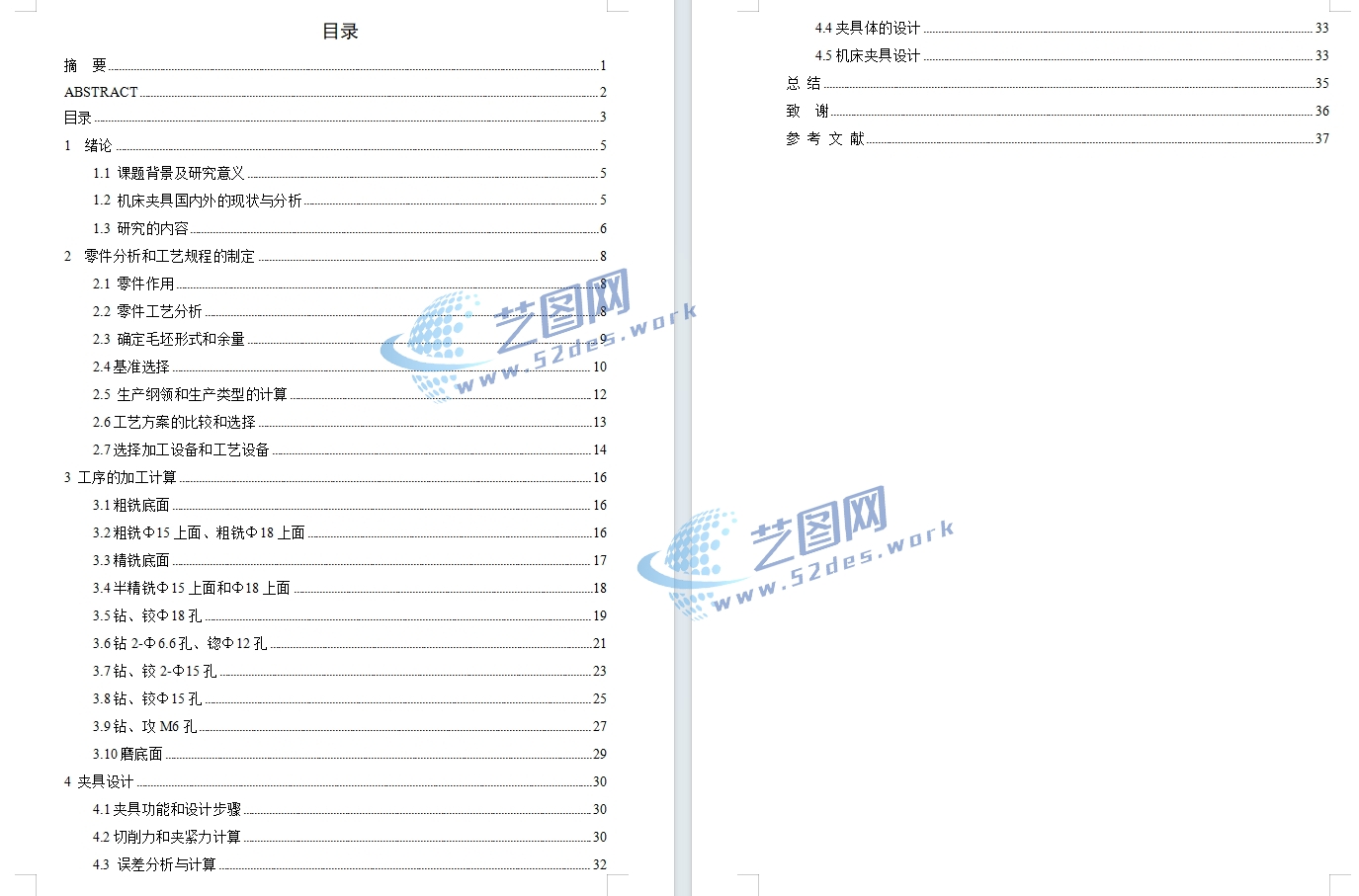

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：多孔连接板 新国标CAD图纸：夹具体 新国标CAD图纸：多孔连接板毛坯图 机械加工工艺卡 机械加工工序卡 多孔连接板夹具设计说明书目录
