8字势能小车结构设计含CAD图纸+solidworks三维模型+说明书｜C21293

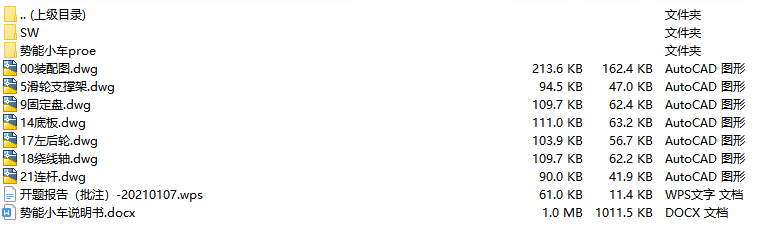

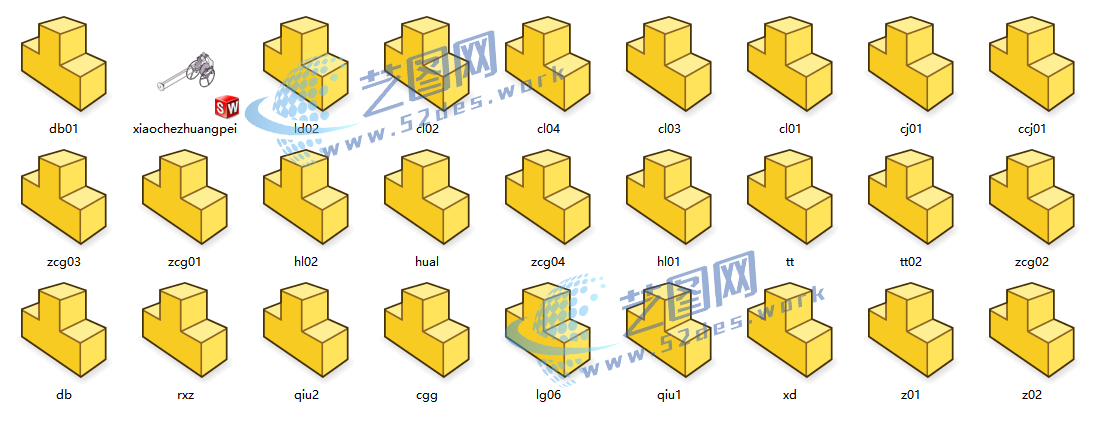

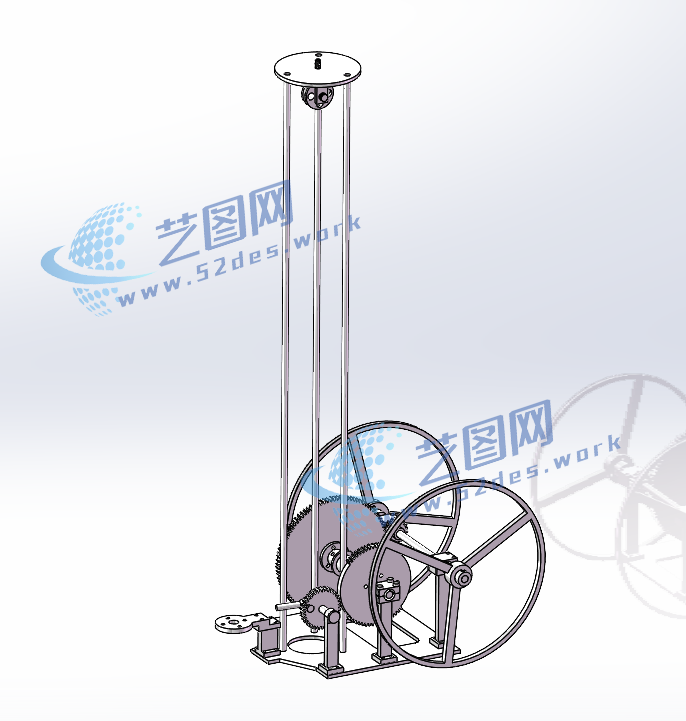

文件内容：solidworks18版三维模型、CAD图纸、设计说明书 8字势能小车solidworks18版本、三维模型零件预览图8字势能小车solidworks18版本三维装配模型

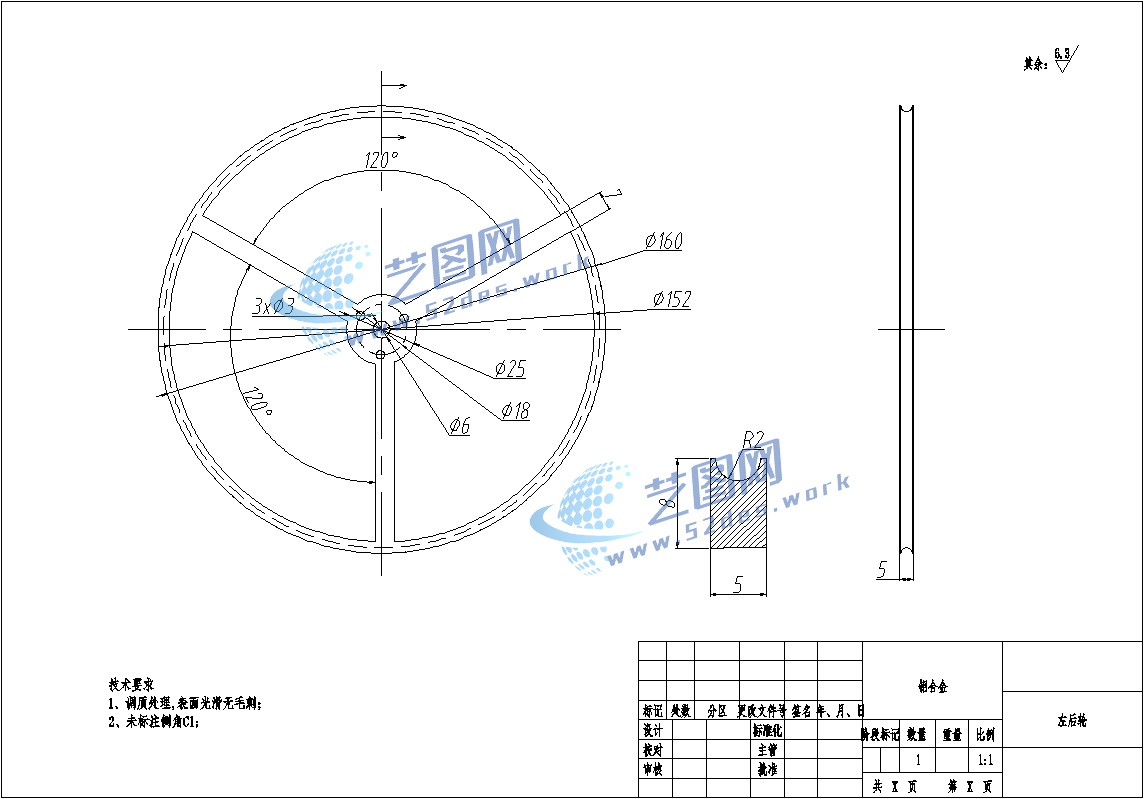

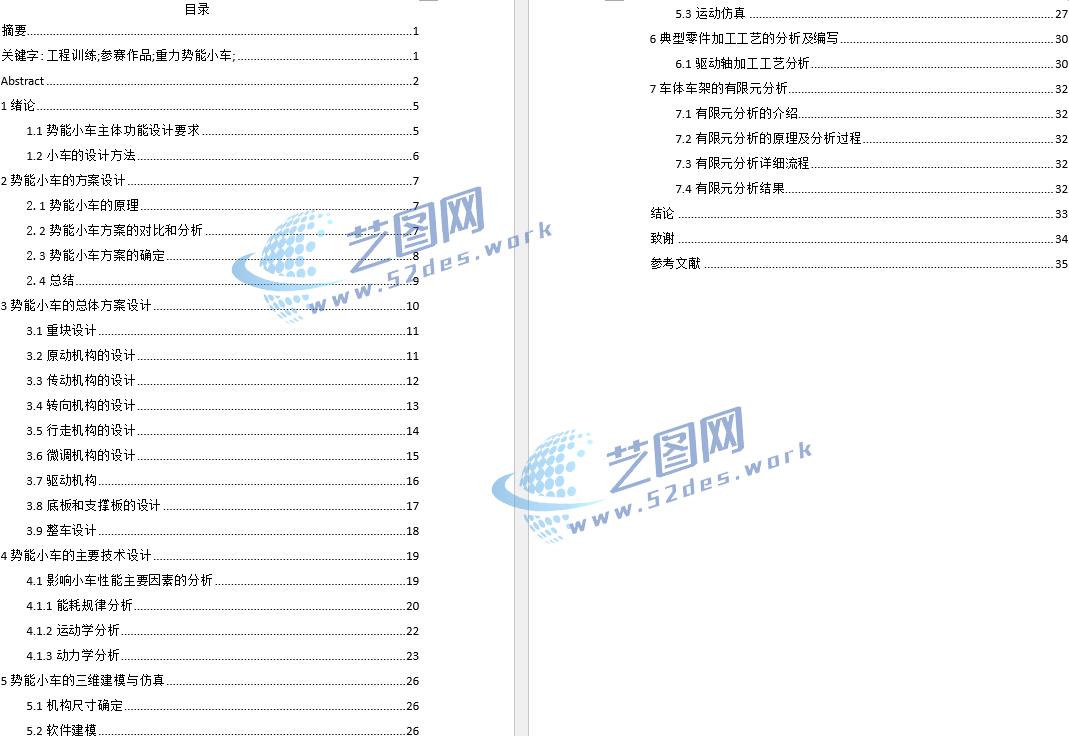

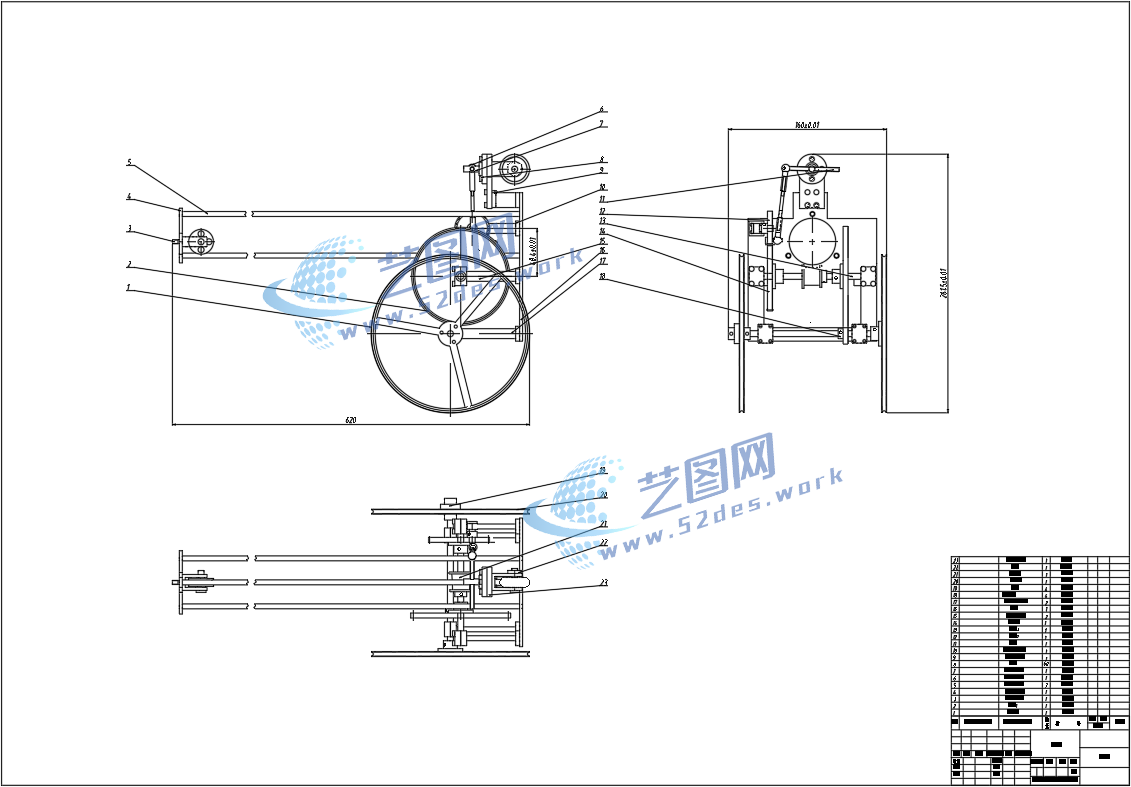

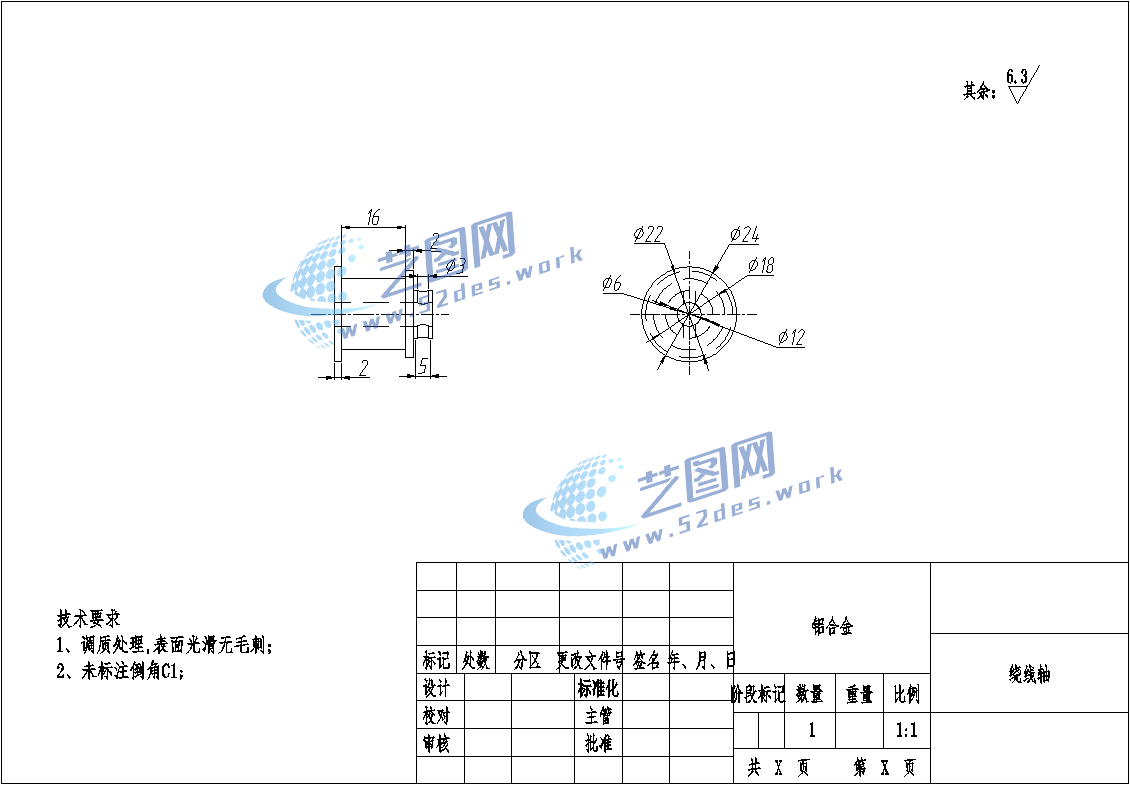

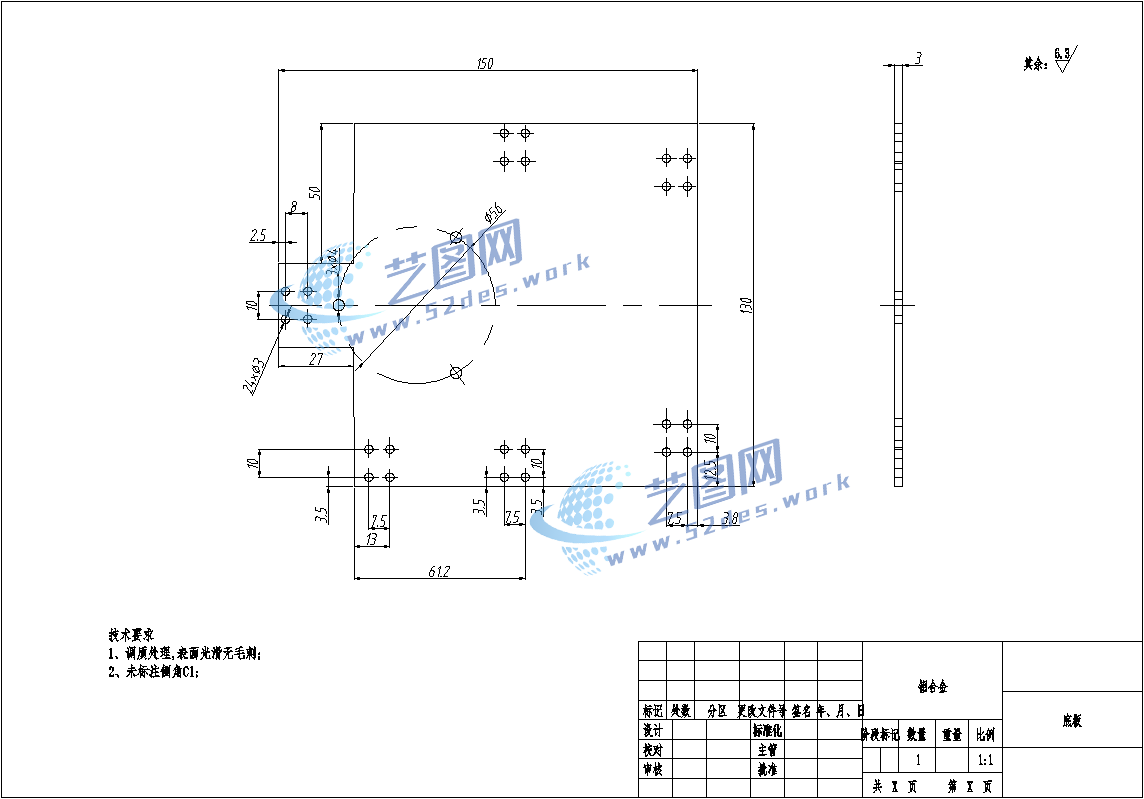

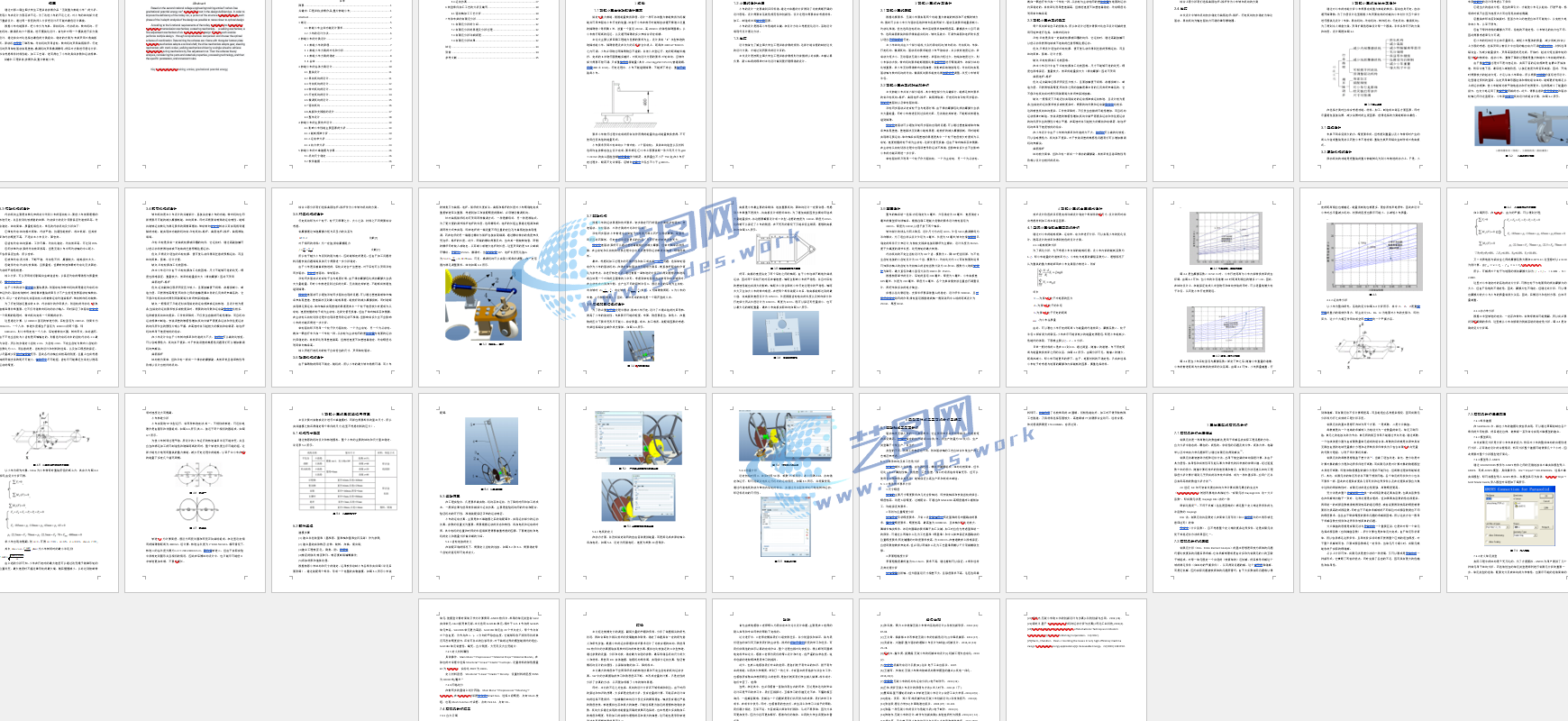

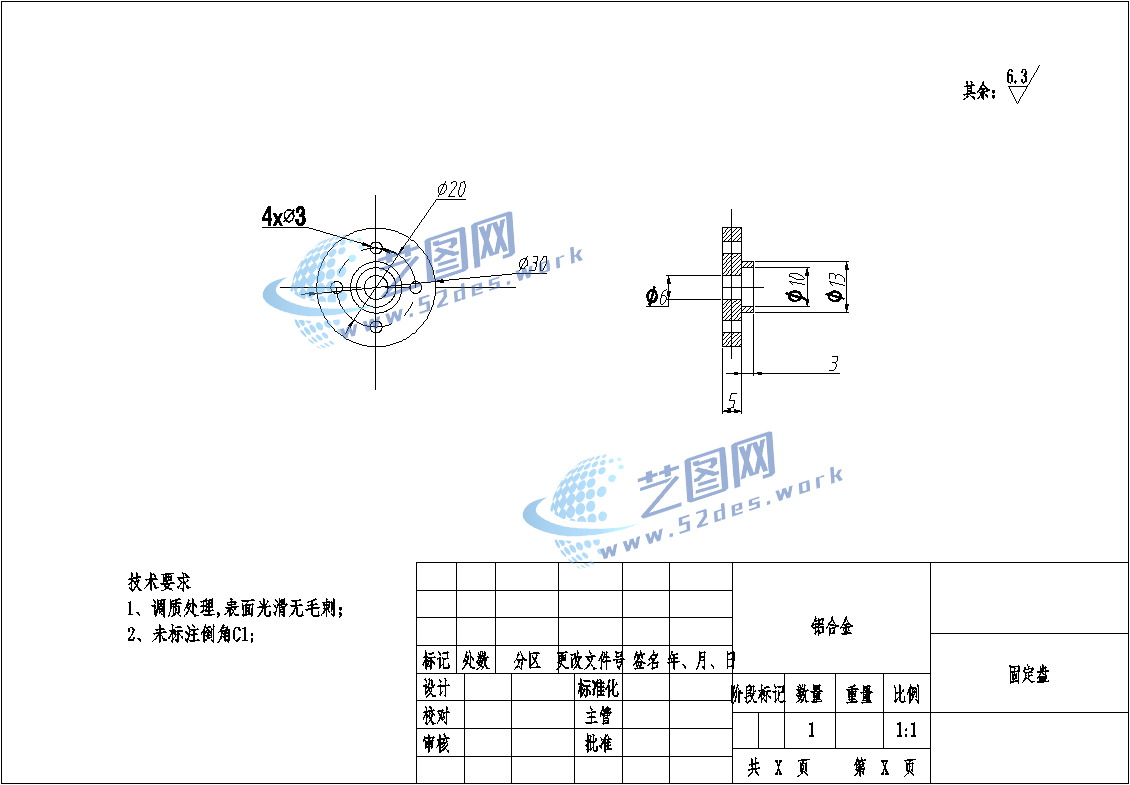

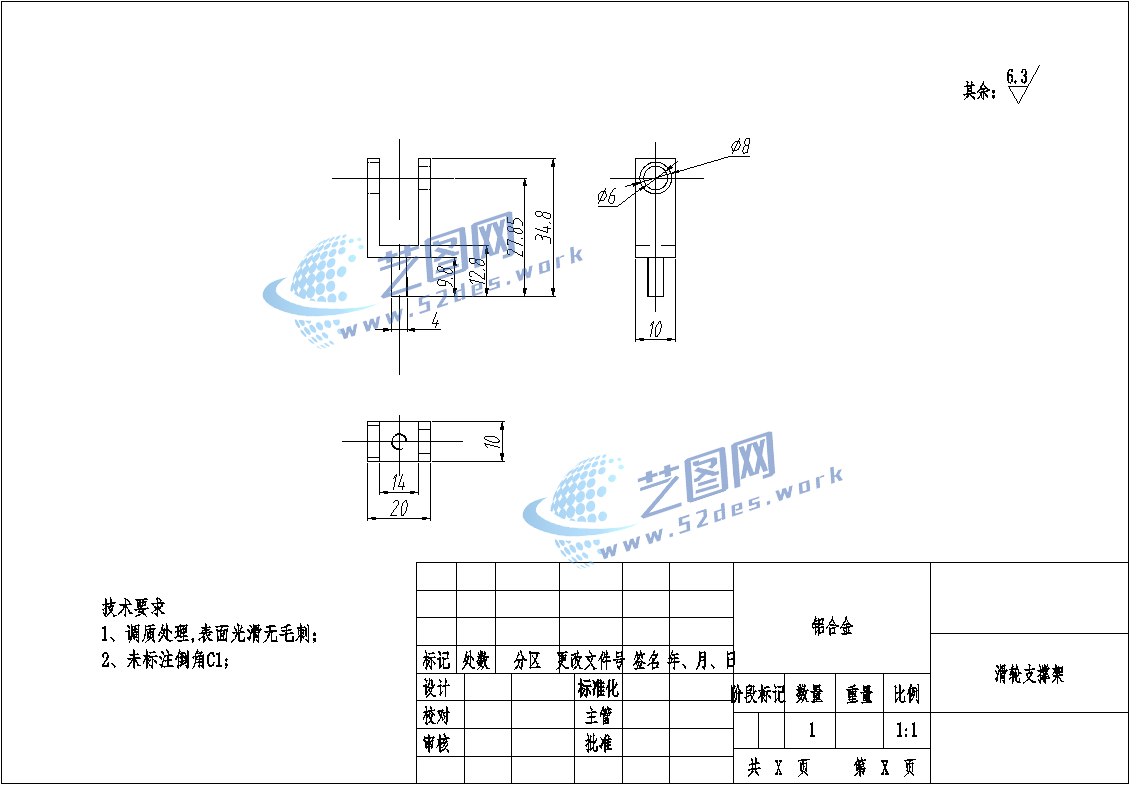

该8字势能小车主要由车架结构、储能机构、齿轮传动系统、绕线轮、势能转换机构、车轮组件以及导向机构组成，针对利用重力势能驱动车辆运动并实现特定轨迹行驶的设计需求进行结构设计。 国标CAD图纸：机械结构设计装配图8字势能小车设计说明书目录

通过对第二届全国大学生工程训练参赛作品“无碳重力势能小车”的分析。发现小车在设计方面存在不足。为了改进小车的不足之处，对小车的结构部分进行重新设计。通过每一阶段的深入分析把设计尽可能向最优设计靠拢。

根据小车功能要求，把小车分为车架、原动机构、传动机构、转向机构、行走机构、微调机构六个模块，进行模块化设计。首先针对每一个模块进行多方案设计，通过综合对比选择出最优的方案组合。确定的方案为:车架采用三角底板式、原动机构采用了锥形轴、传动机构采用齿轮、转向机构采用曲柄摇杆、行走机构采用单轮驱动实现差速、微调机构采用微调螺母。然后对方案进行理论分析，综合考虑零件材料性能、加工工艺等，进而得出了小车的具体参数和运动规律。
