左摆动杠杆设计钻12孔夹具设计含CAD图纸+solidworks21三维模型｜C20182

文件内容：solidworks21三维模型、CAD图纸solidworks21版本模型源文件，可编辑，含参数

该夹具主要用于左摆动杠杆零件12mm孔的钻削加工，整体采用底板式结构布局，以零件基准面作为主要定位基准，通过支承板、定位销与侧向限位机构实现工件的准确定位。夹具利用零件外形轮廓和基准孔进行约束，限制工件加工过程中的六个自由度，保证钻孔位置精度；同时采用压板螺栓组合夹紧方式，从上方对工件施加稳定压紧力，避免钻削过程中因切削振动导致工件偏移。

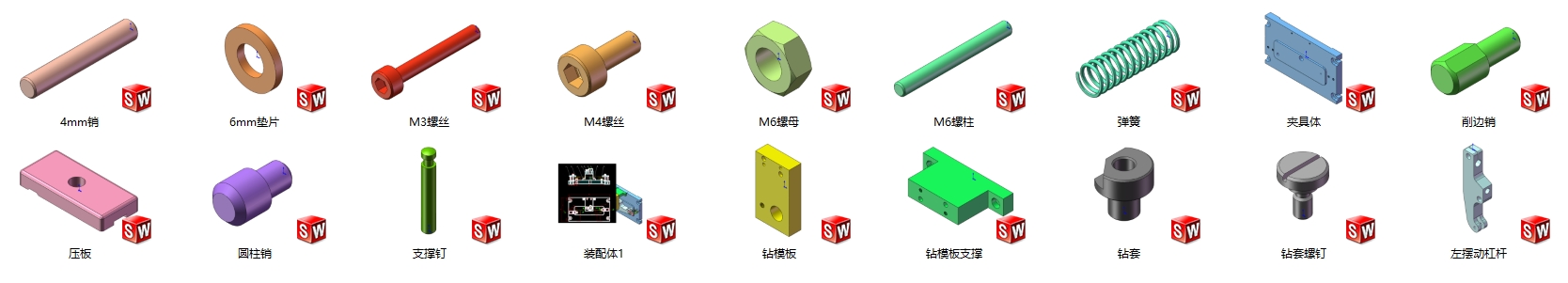

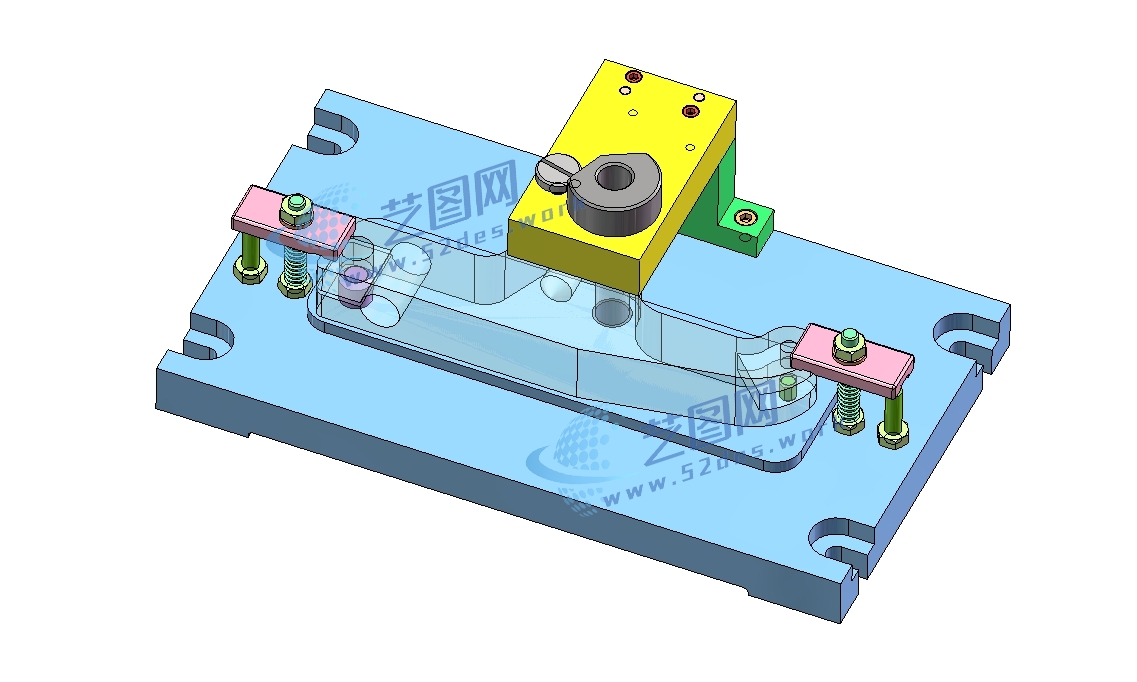

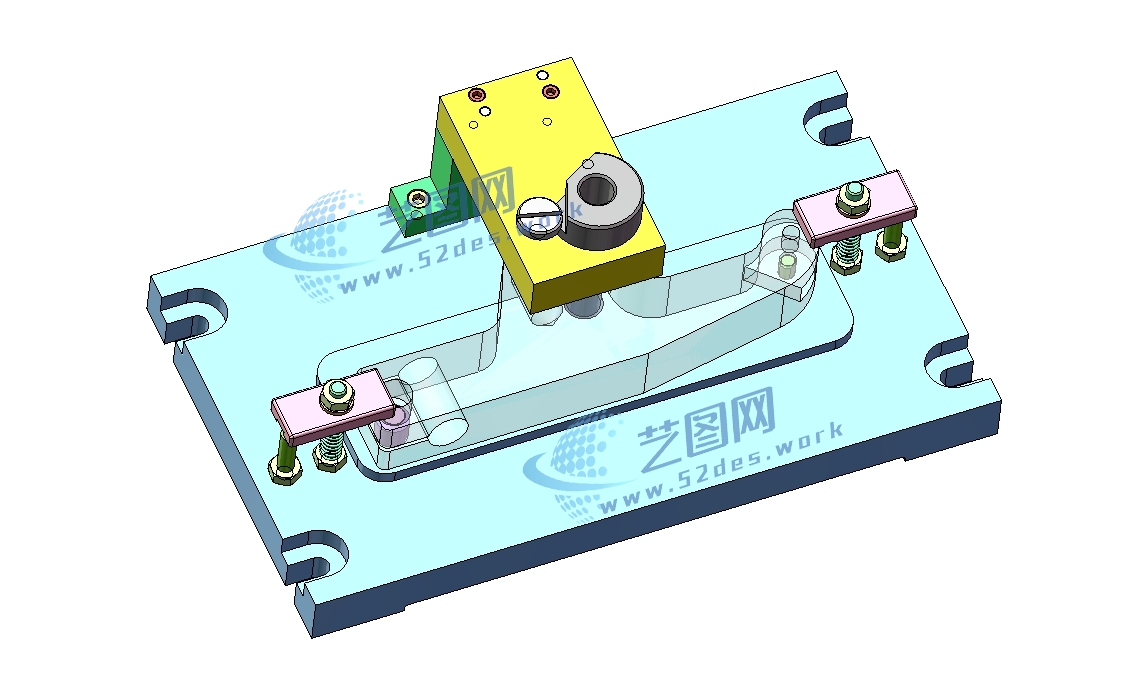

左摆动杠杆solidworks21版本三维装配模型

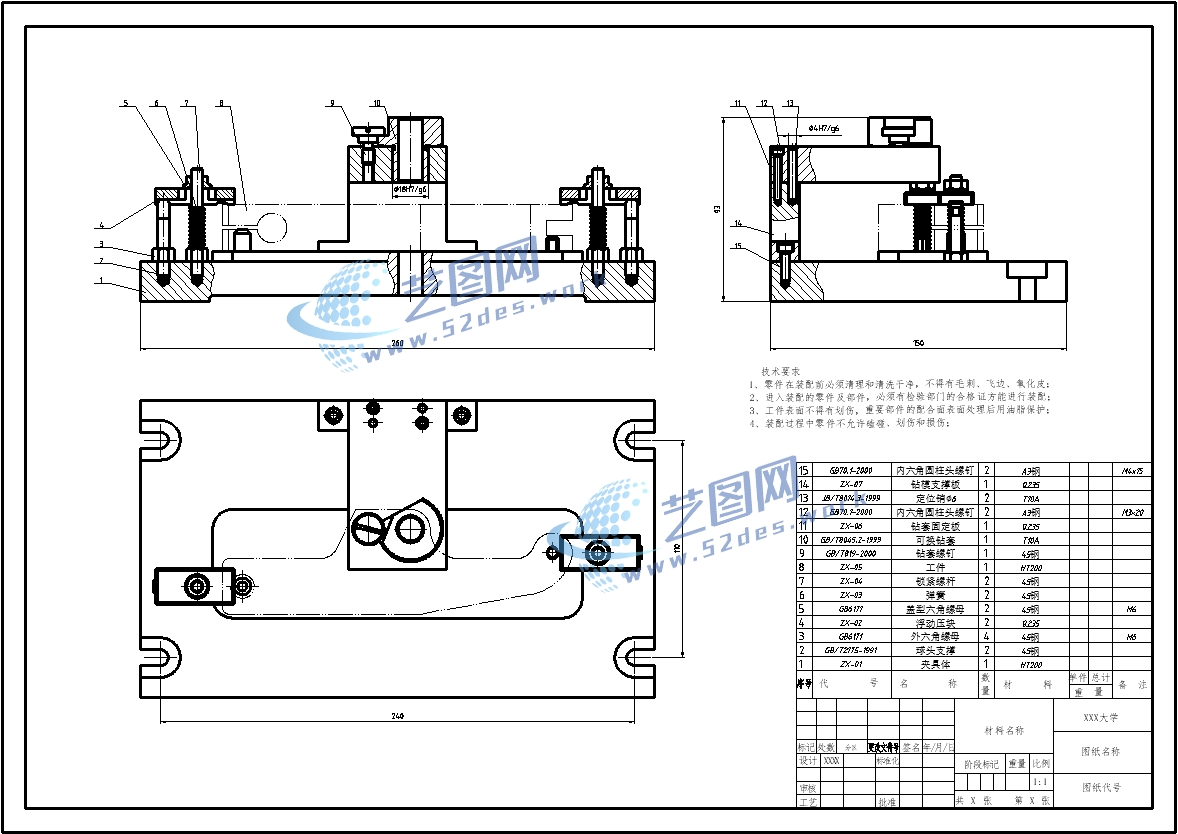

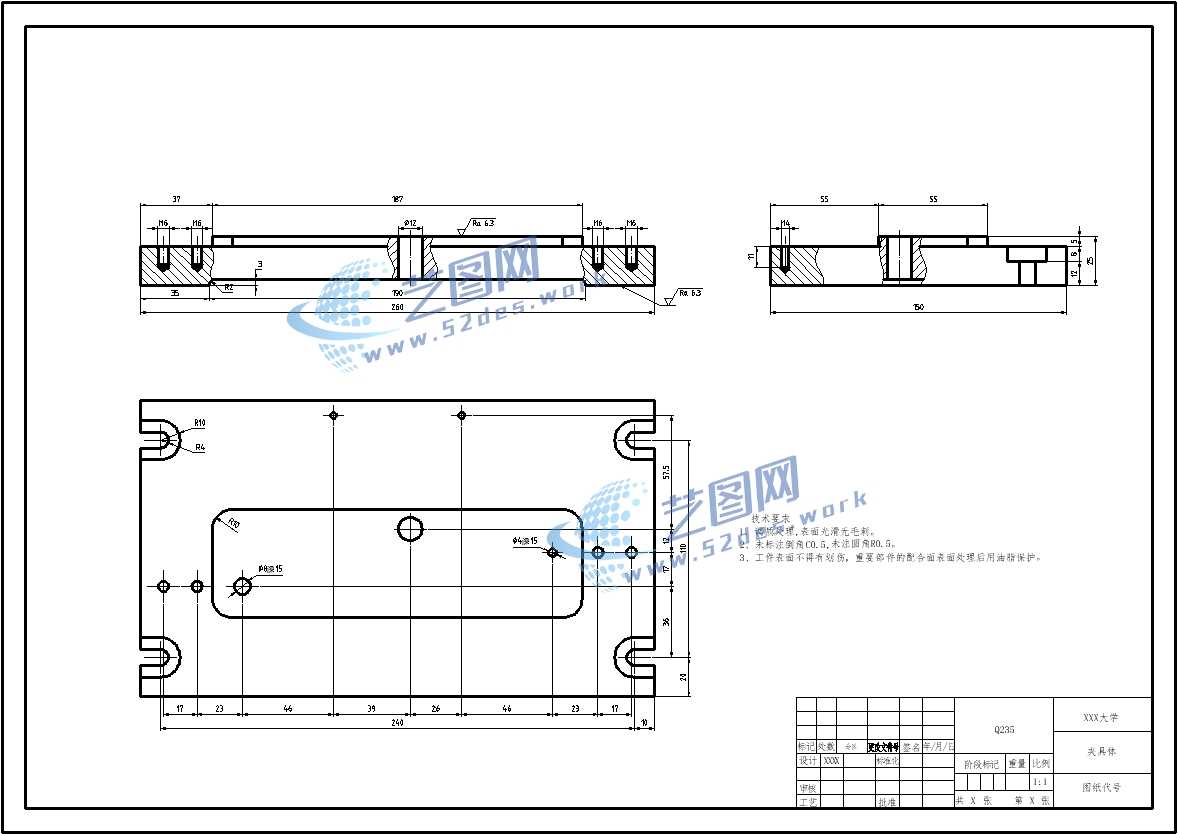

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体

该夹具结构针对摆动杠杆类零件刚性较弱、形状不规则的特点进行优化设计，钻模板设置在加工孔上方，通过导向套对钻头进行精确引导，提高孔加工的位置精度和加工稳定性。夹具整体结构紧凑，装夹操作方便，适用于批量生产中的快速定位与高效钻削加工。
