66KV变电站一次设计电路图原理图设计含说明书CAD图纸C21305

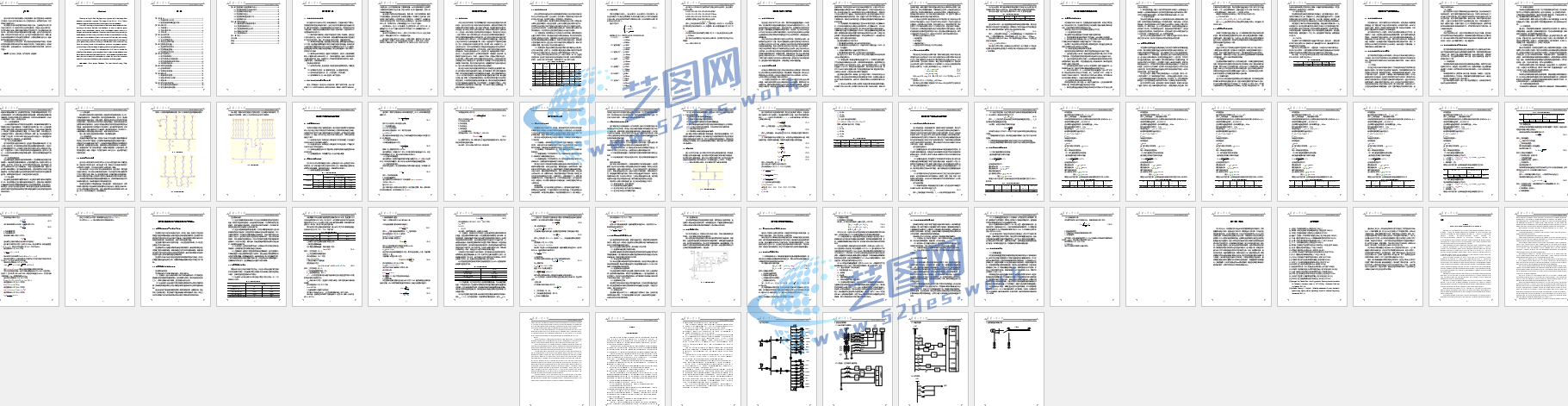

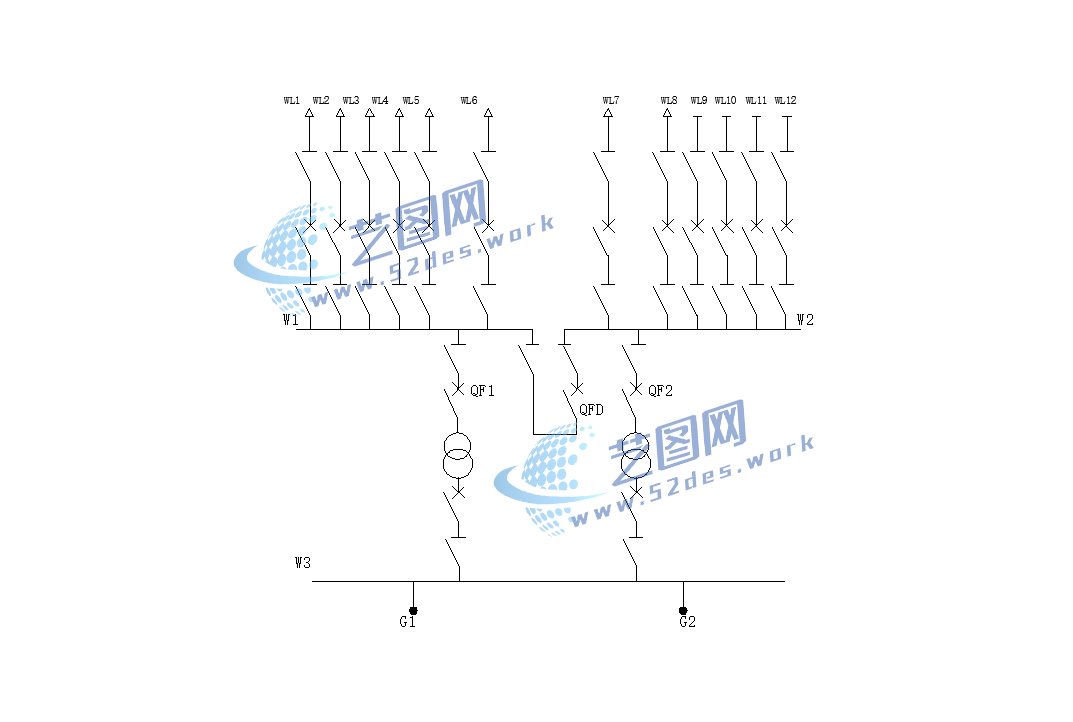

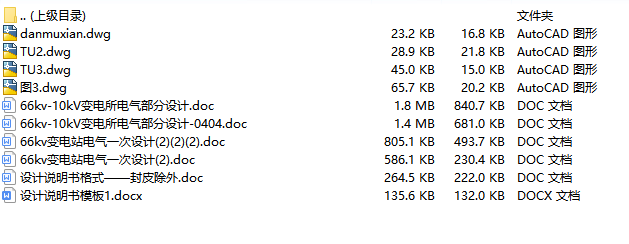

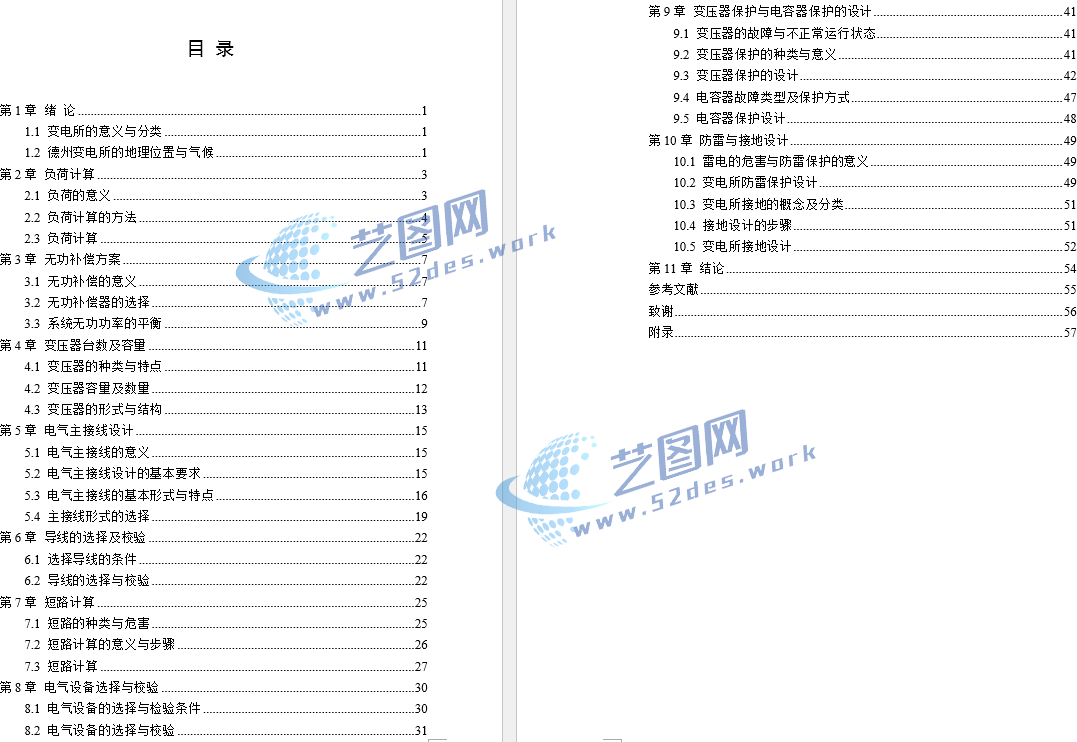

文件内容：CAD图纸、设计说明书66KV变电站CAD图纸 66KV变电站CAD图纸 66KV变电站CAD图纸 66KV变电站CAD图纸 66KV变电站设计说明书目录

电器在人们的日常生活中的重要作用，使变电站的设计是非常重要的。这次设计是66千伏/ 10kV的变电站设计。运用学过的知识，专为变电站设计。首先，按照提供的任务说明分析负载的数据，确定所述负载计算方法进而获得其结果大小。为了系统能够更好地运行，需要设计其中得无功功率得补偿方法和选择适用的变压器来使用。系统中根据实际的项目情况确定主要的接线线路，然后再依此去计算电路中的短路点，通过各个短路点的短路电流值的大小范围去选择系统使用的电气元件和设备。系统中的任何模块的设计和元件的选定，都是以系统长期正常工作的标准来进行选用的，包括系统、变压器、补偿电容和防雷、接地的保护设计。那么在设计的过程中，一开始就需要考虑的是电源的问题，电源要求运行稳定可靠，在突发紧急事件的情况下不会有很大的损害财产和生命现象出现，除此之外，在考虑经济效益，是投入和产出能够有一个令人满意的比例。
