叉杆铣上面夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25011

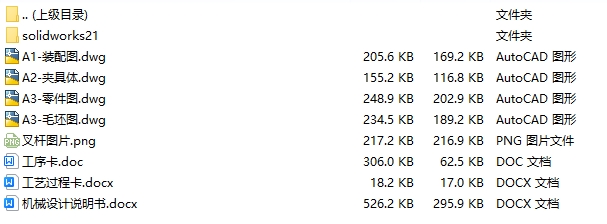

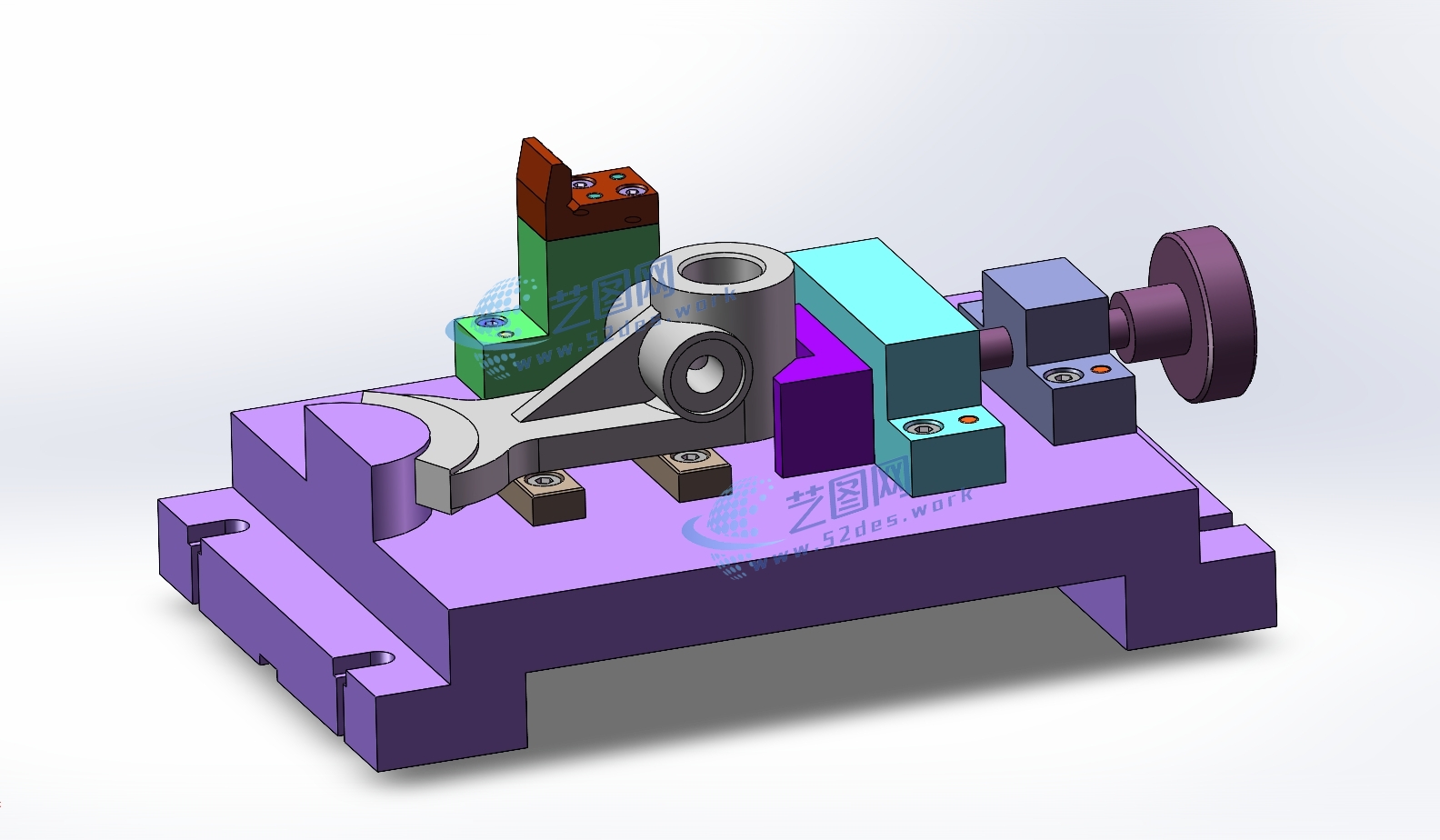

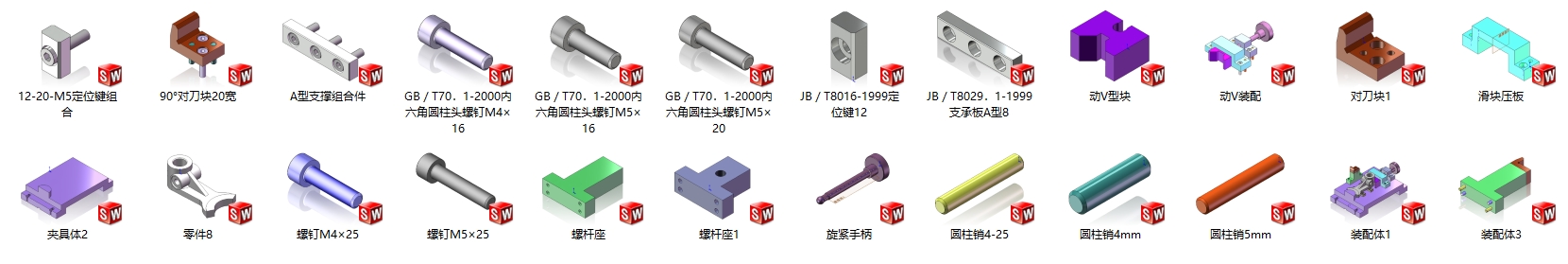

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

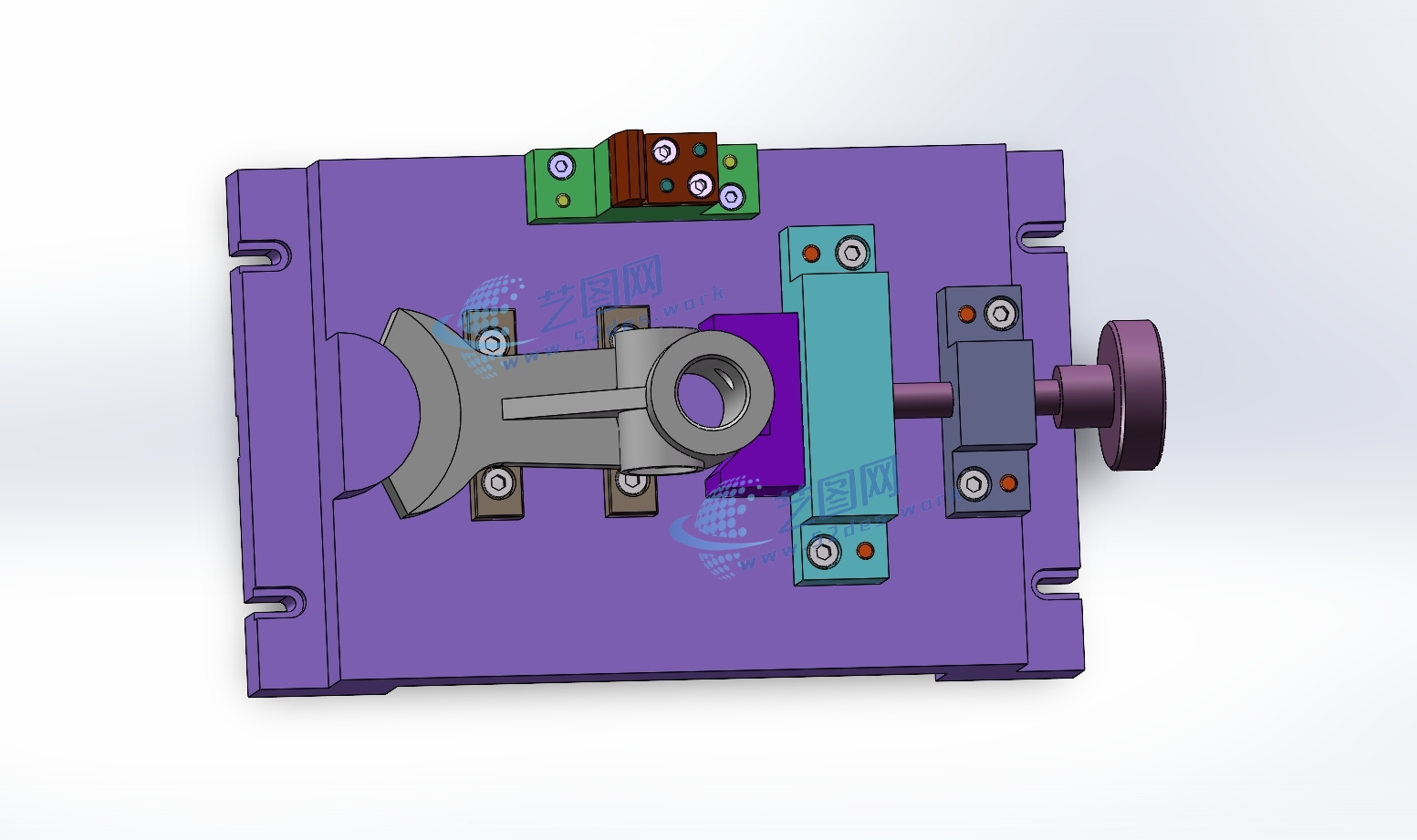

本夹具用于叉杆零件上表面铣削加工，采用“圆弧面+外圆”组合定位方式进行工件装夹。定位部分利用叉杆自身圆弧结构作为主要定位基准，通过圆弧定位面与工件接触，实现工件的稳定支撑和位置约束；同时利用外圆辅助定位，限制工件加工过程中的偏移和转动，保证铣削上表面时工件定位准确

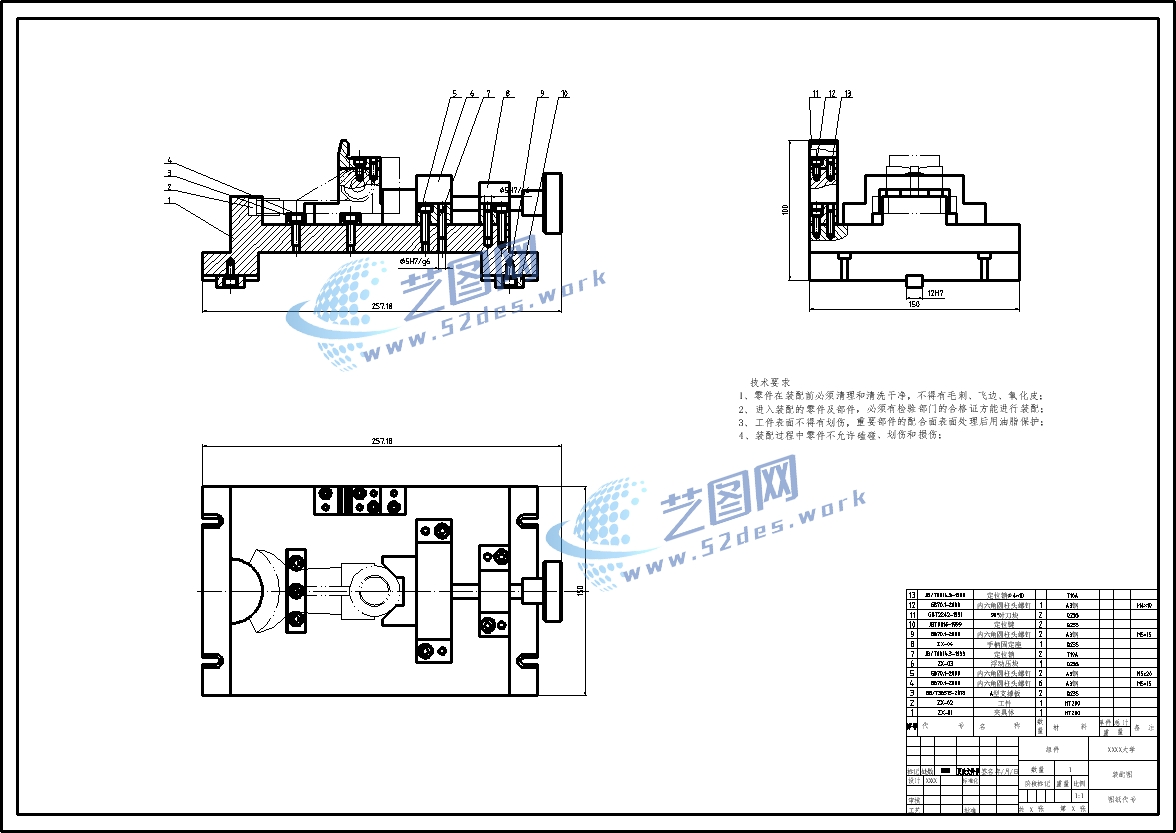

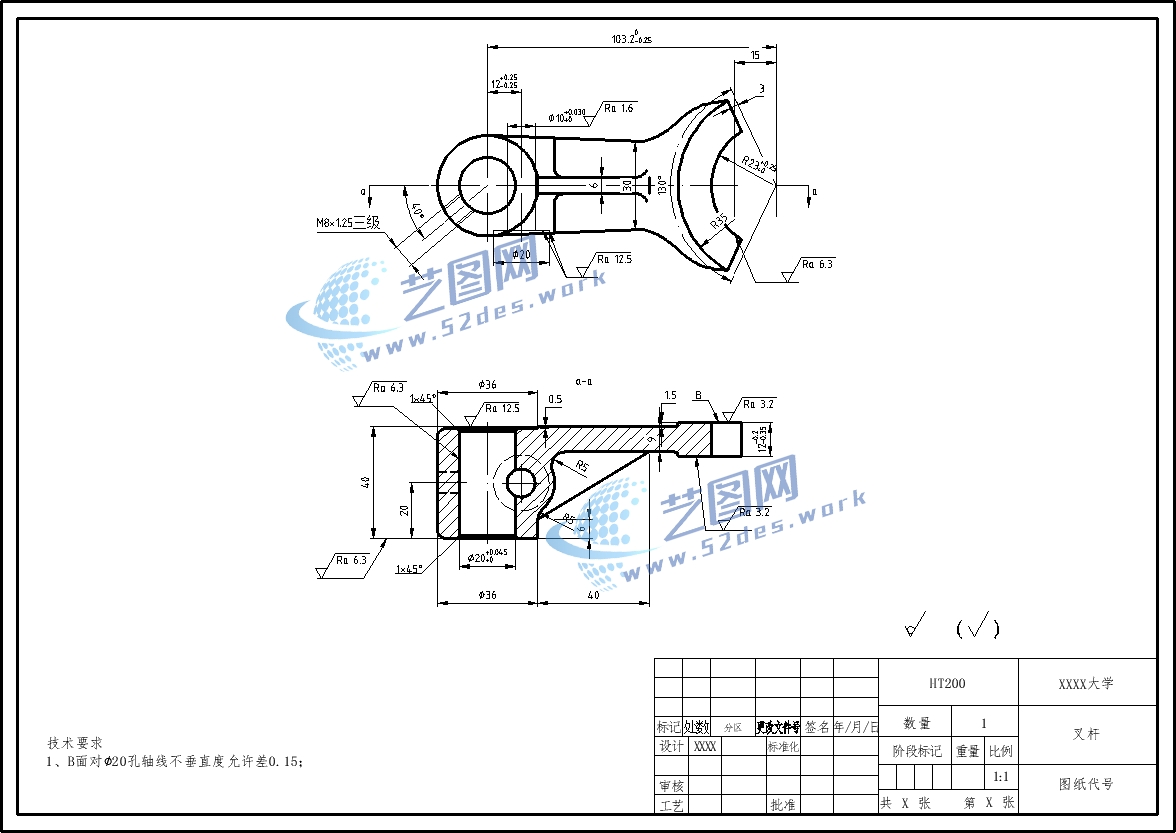

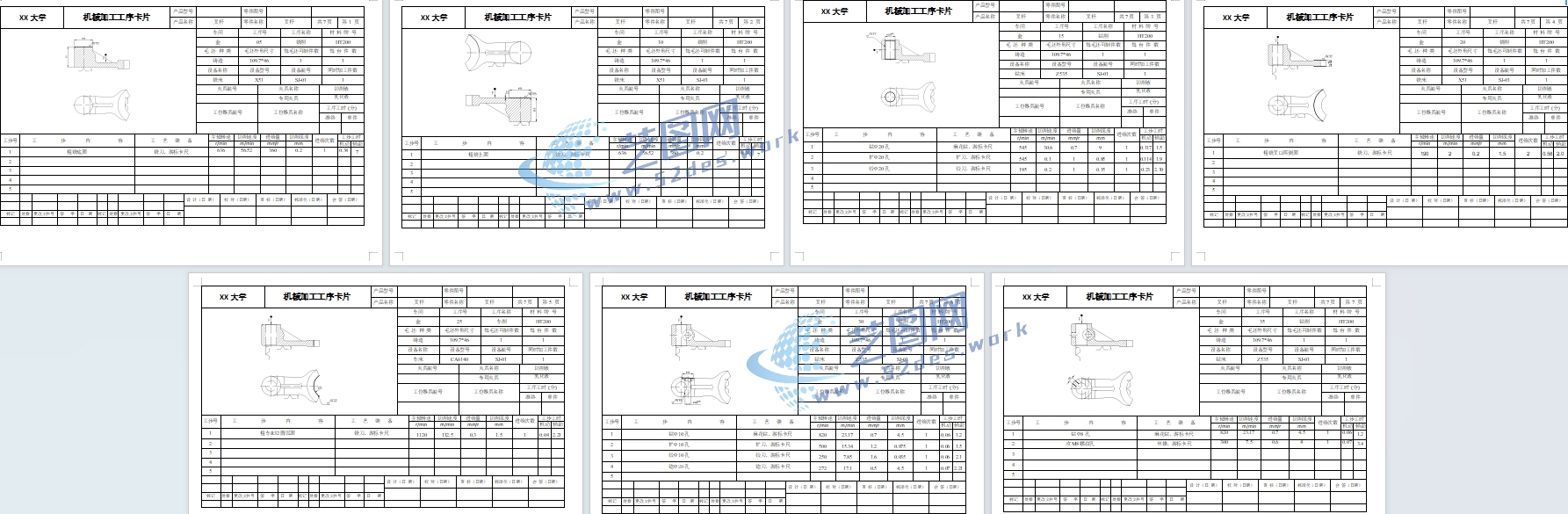

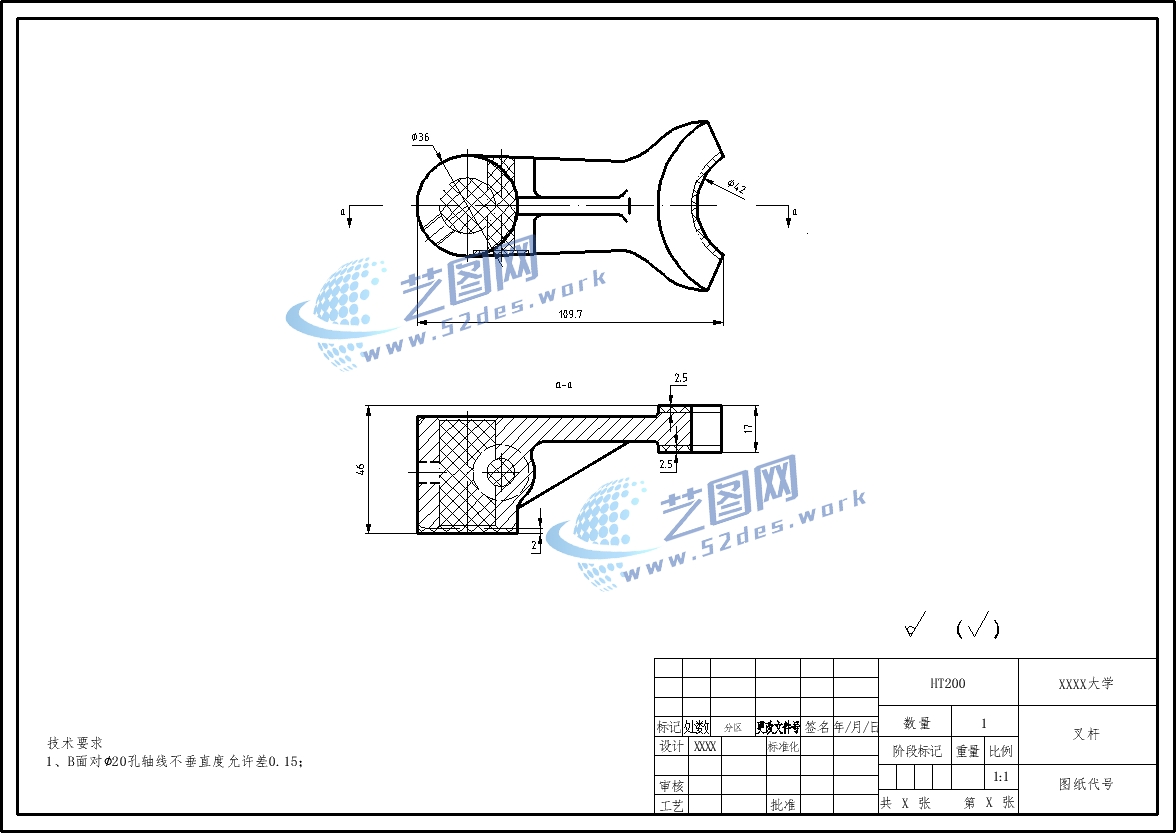

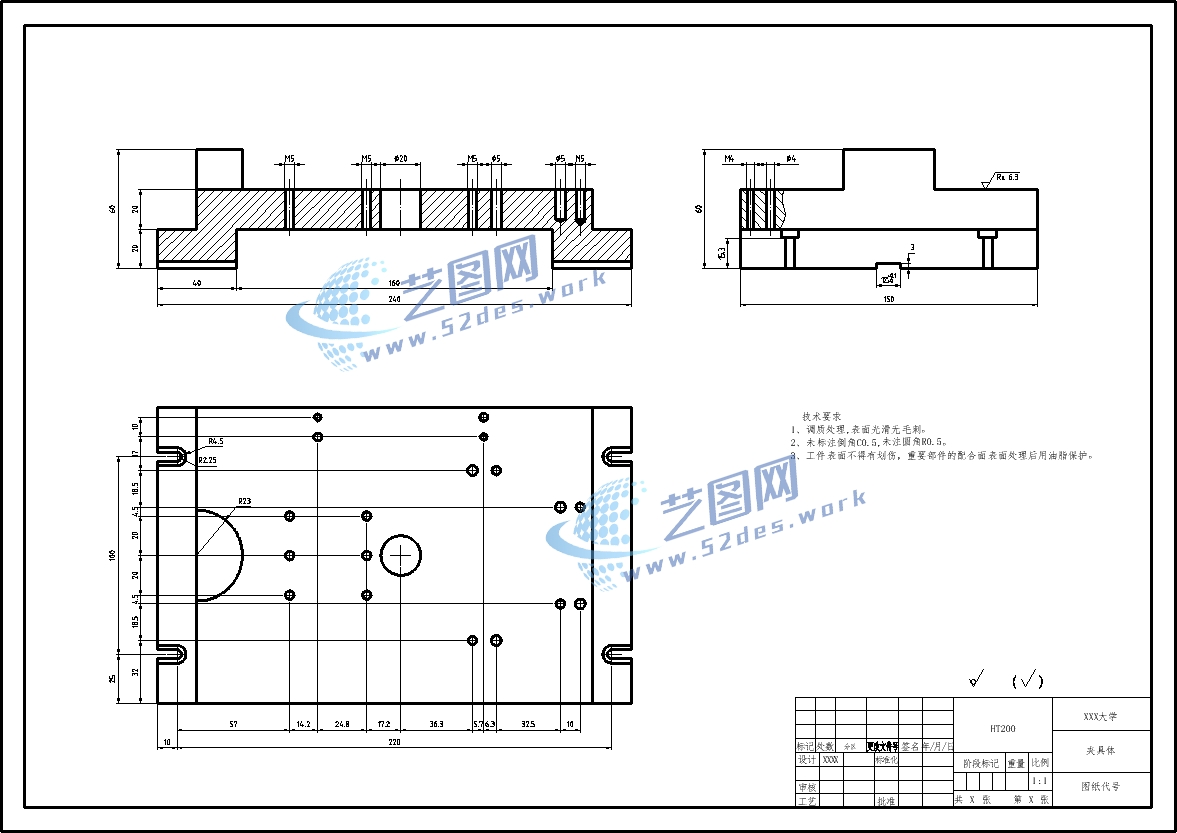

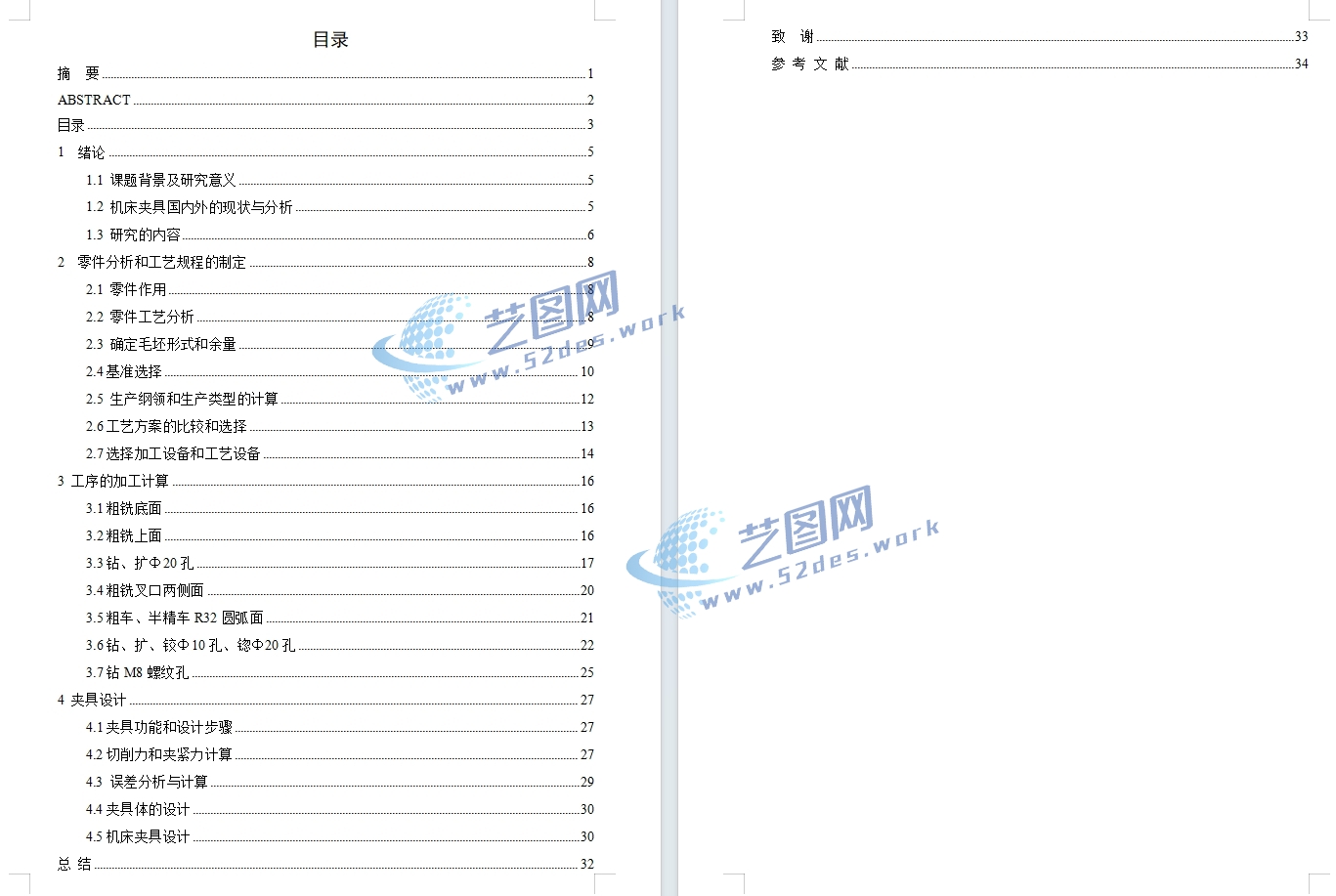

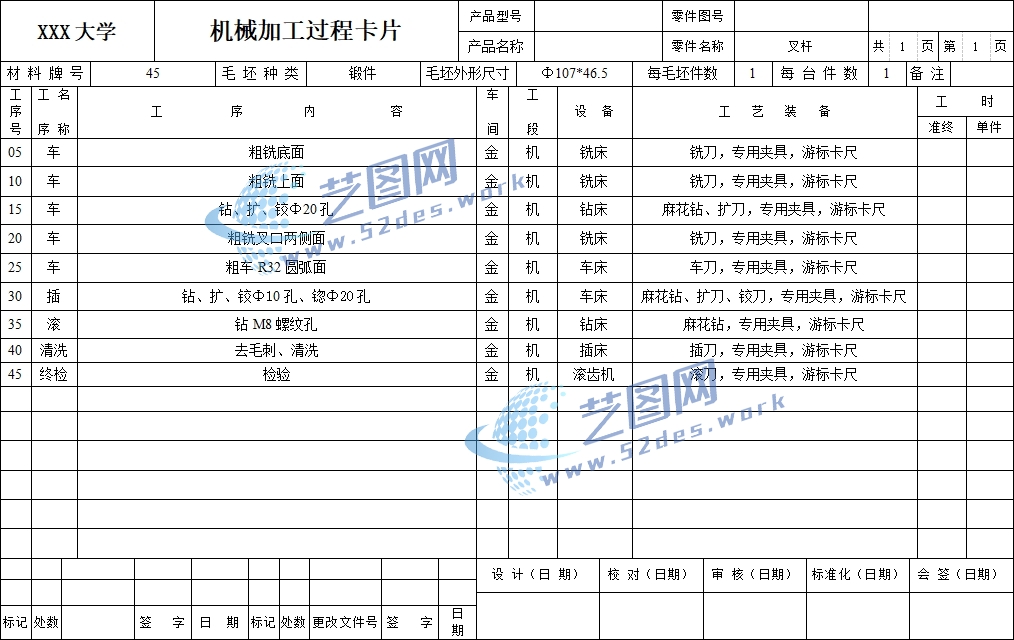

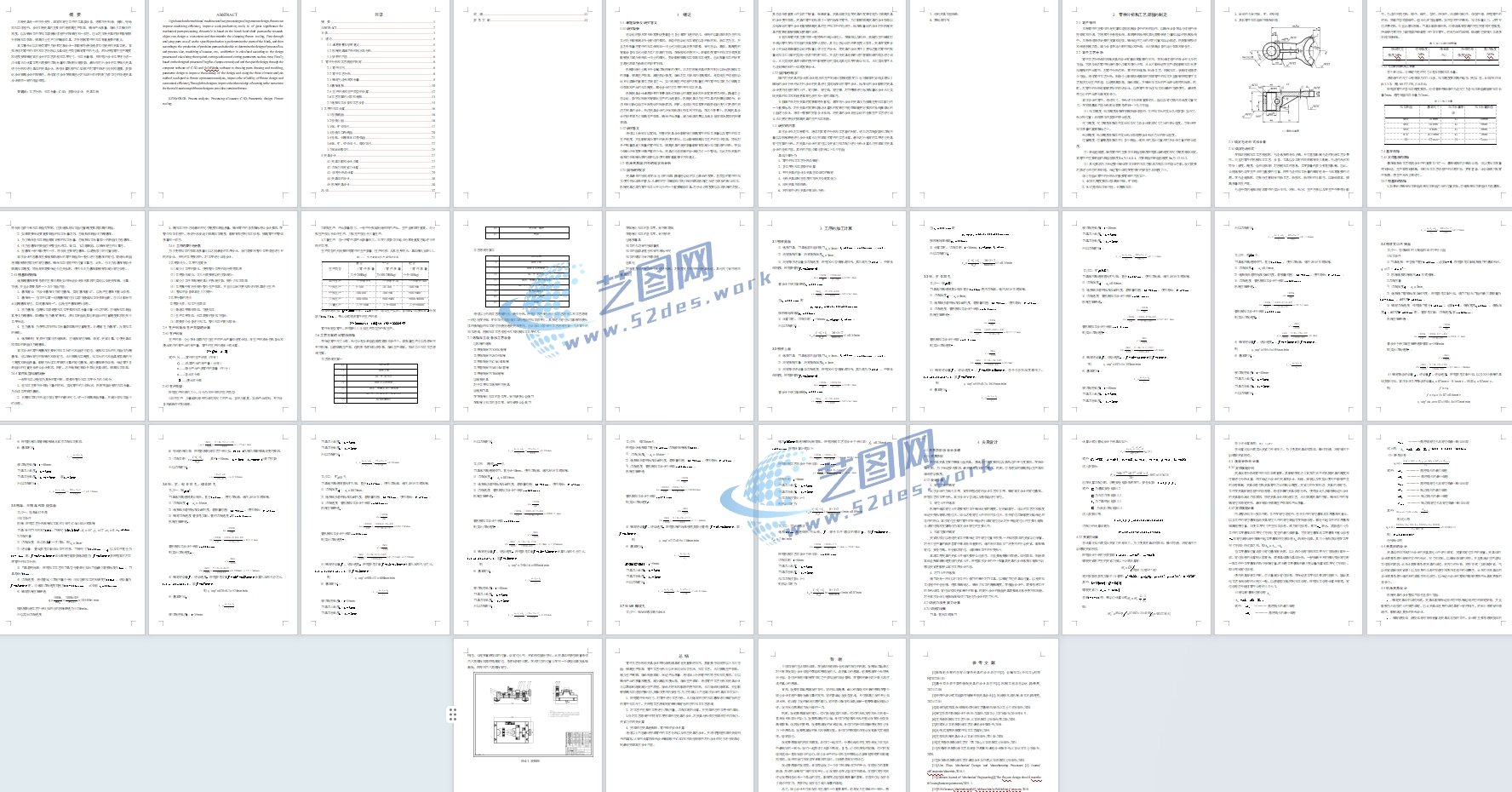

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：叉杆 新国标CAD图纸：夹具体 新国标CAD图纸：叉杆毛坯图 机械加工工艺卡 机械加工工序卡 叉杆夹具设计说明书目录

夹具采用螺纹手柄夹紧机构，通过旋转手柄带动压紧元件移动，对叉杆外侧施加夹紧力，使工件紧密贴合圆弧定位面和外圆定位元件。夹具体采用整体式底座结构，具有较好的刚性和稳定性，能够承受铣削过程中的切削载荷。该夹具结构简单，装卸方便，适用于叉杆类零件批量加工，提高加工效率。
