叉杆钻10mm孔夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25012

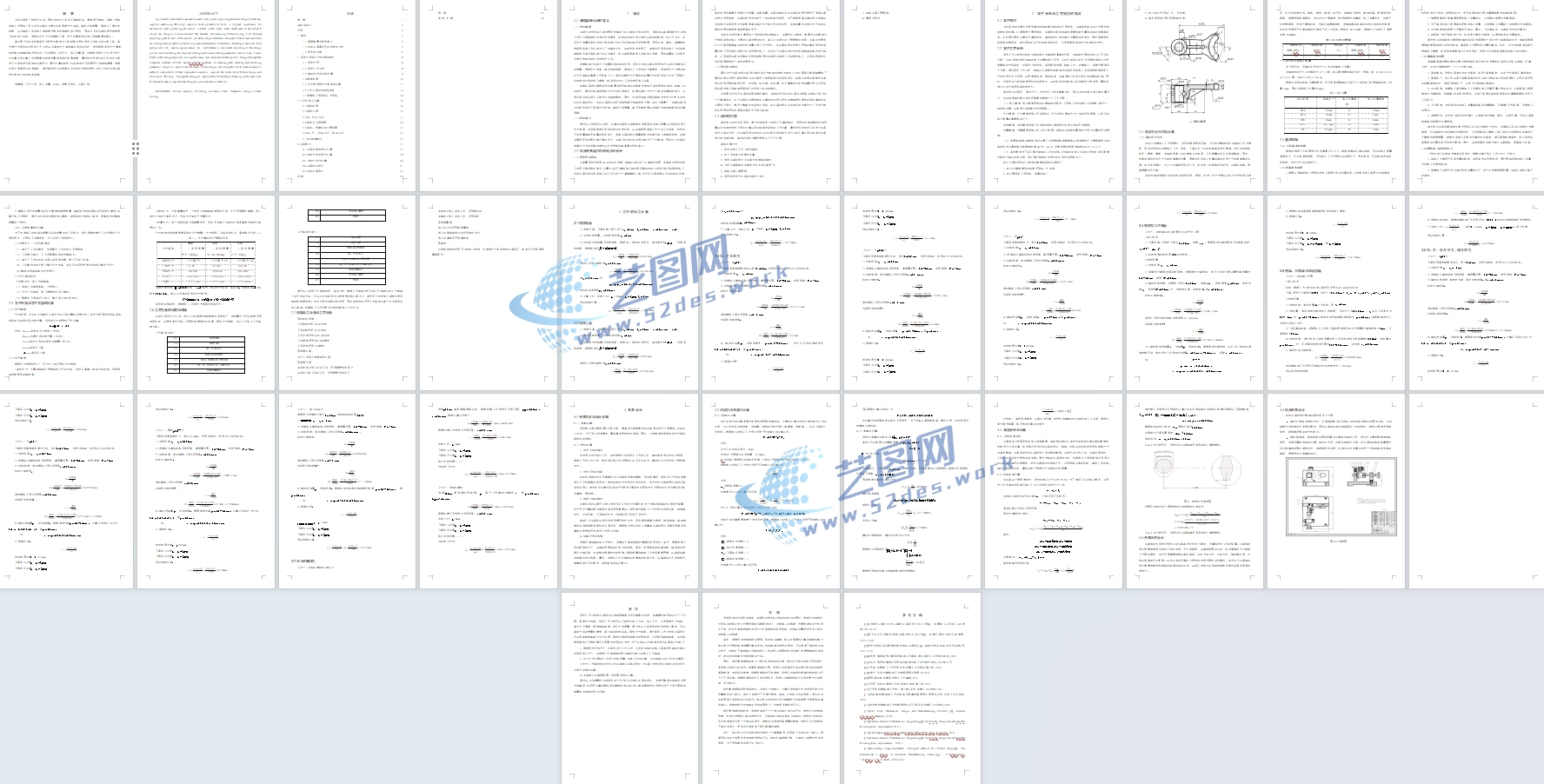

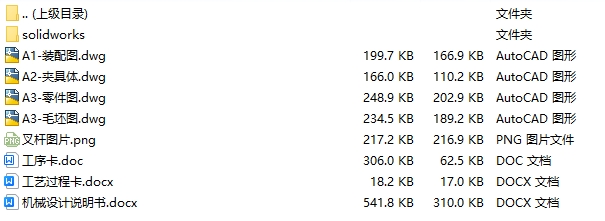

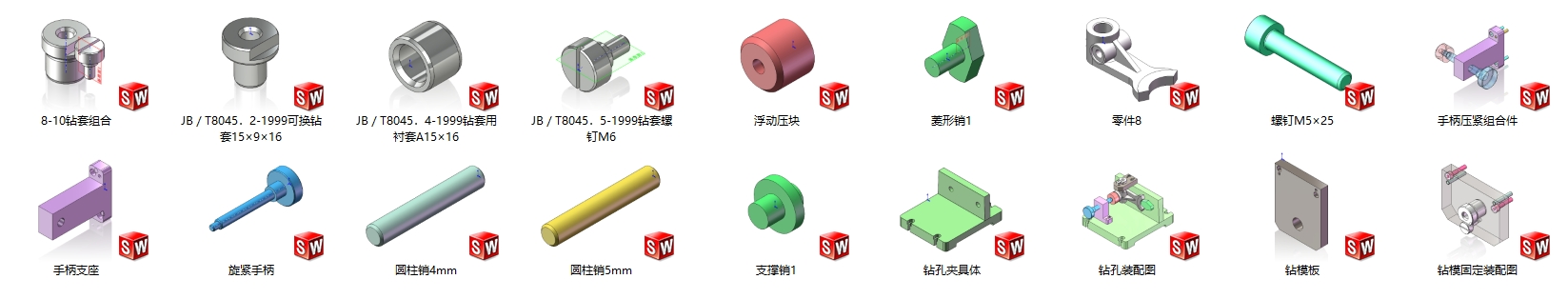

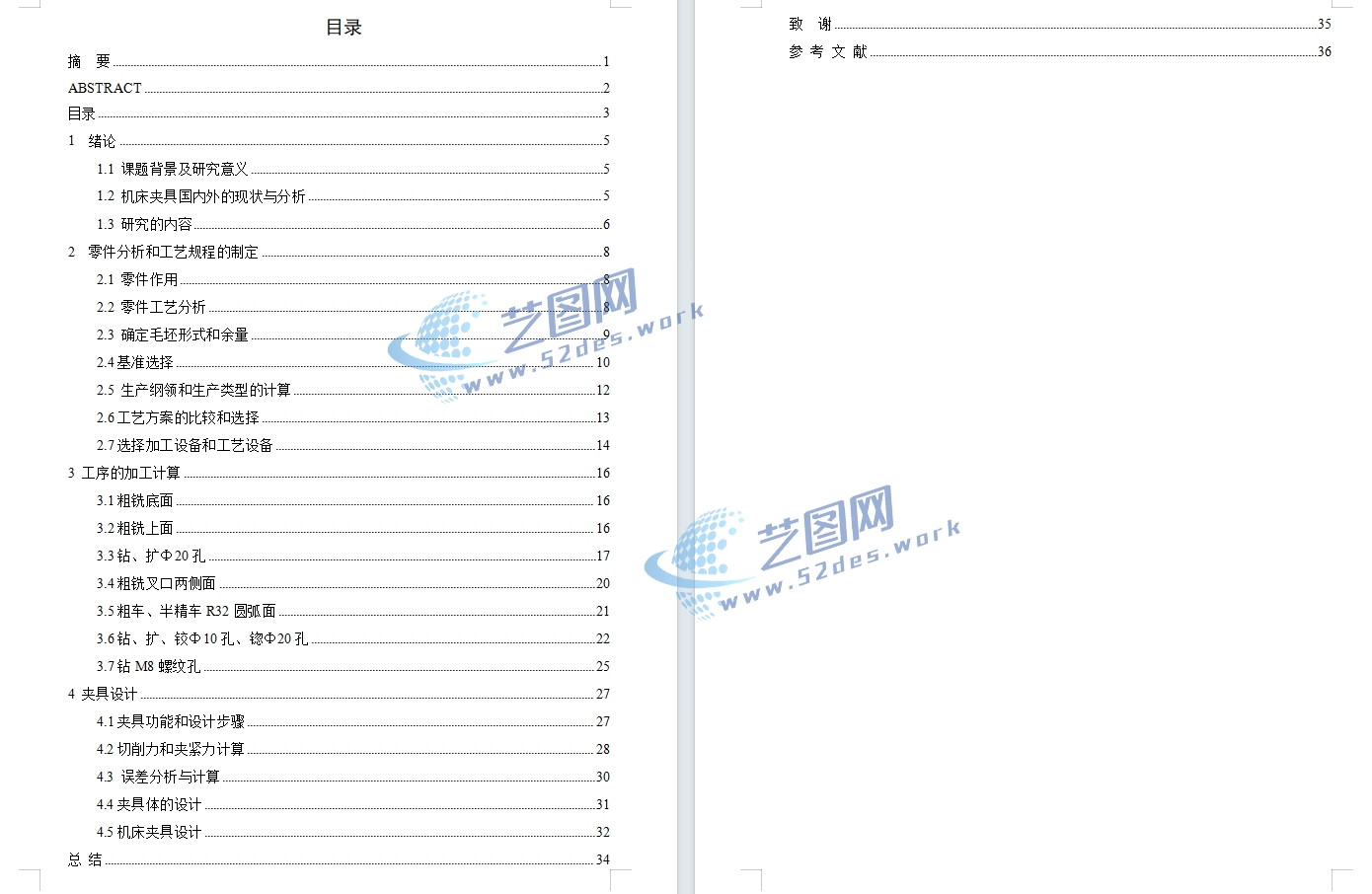

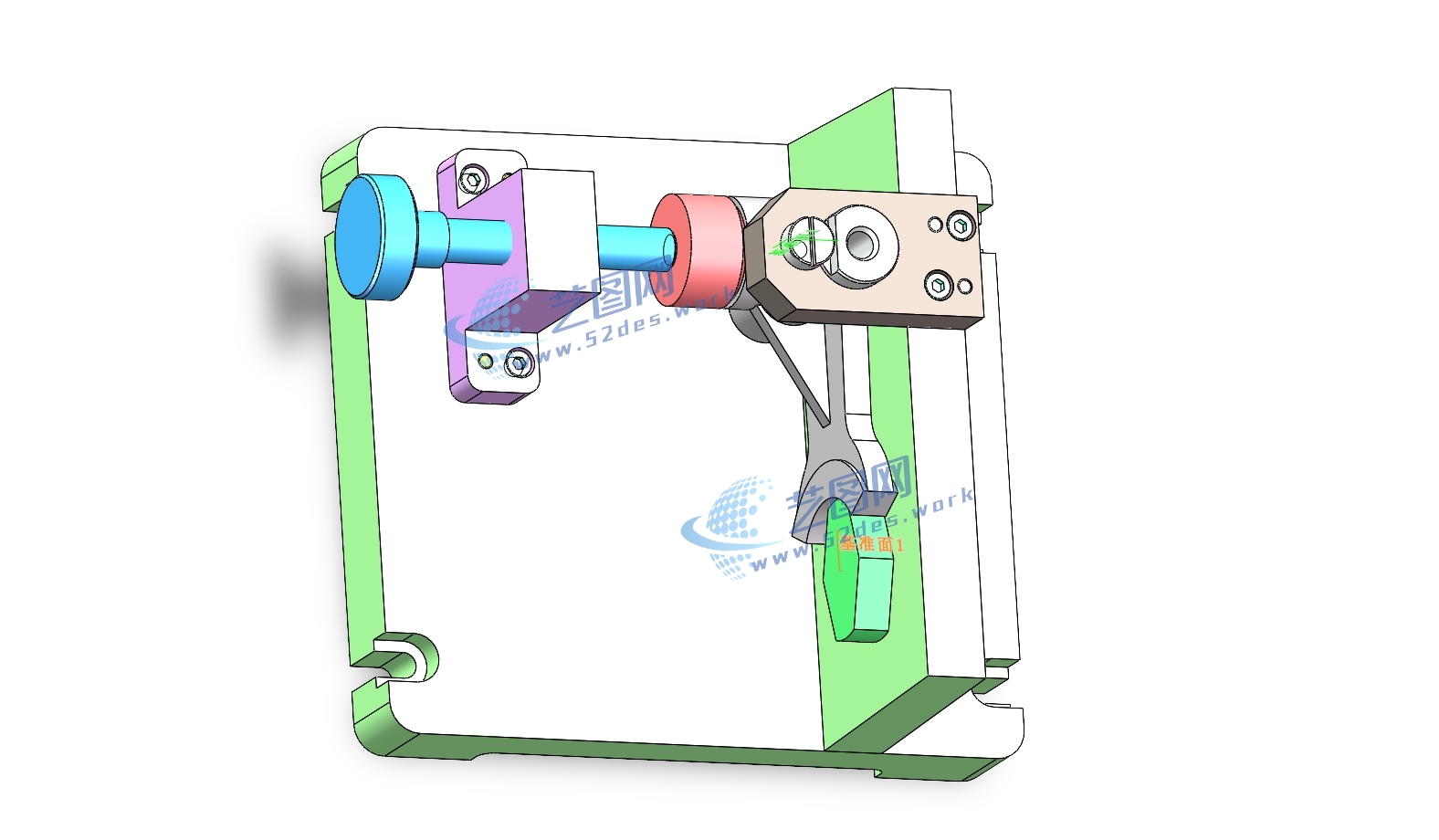

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

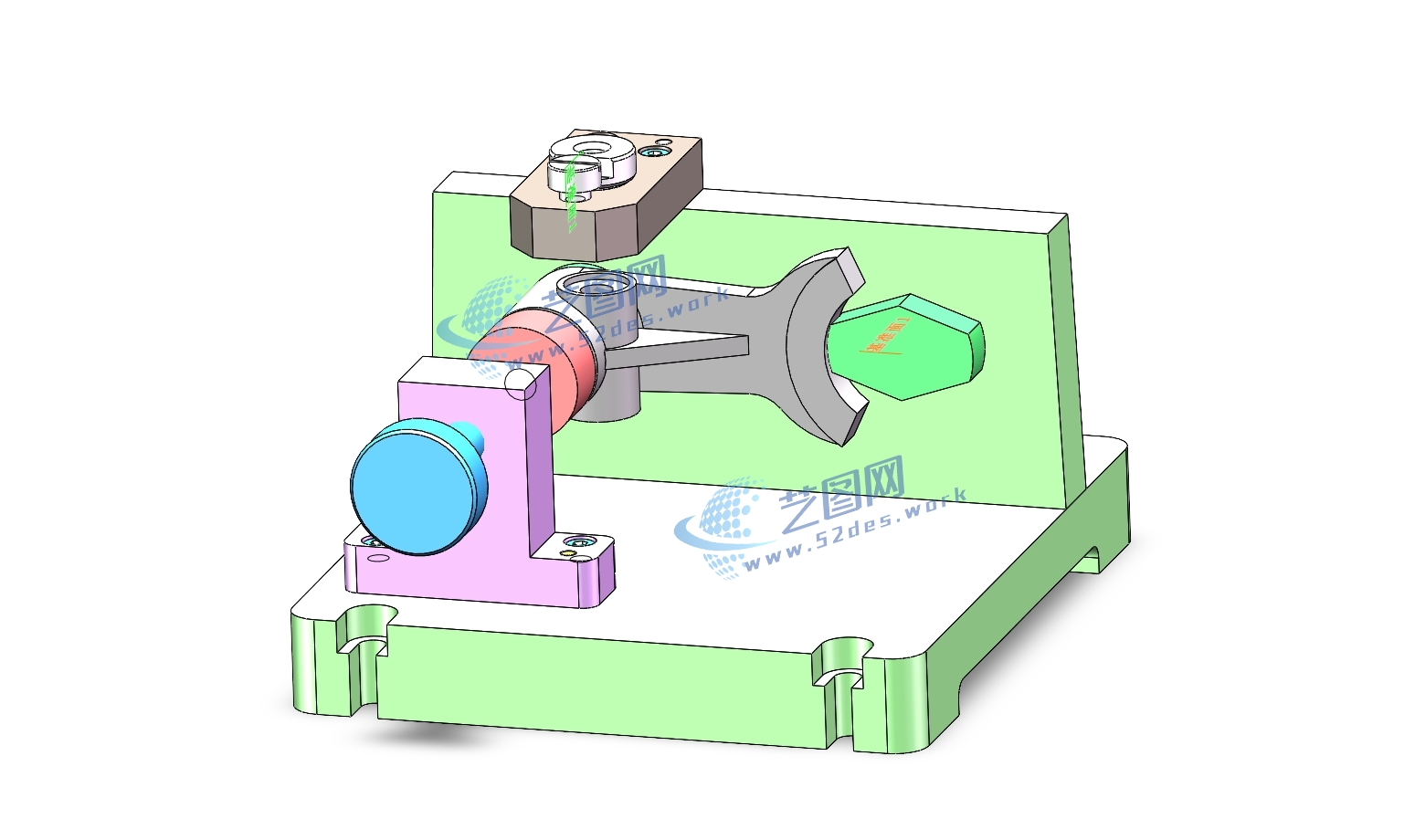

该叉杆钻10mm孔夹具主要由夹具体、一面两销定位机构、钻模板、钻套、夹紧装置以及机床连接底座组成，针对叉杆类零件钻10mm孔加工工序进行专用化设计。夹具采用“一面两销”定位方式，以工件底面作为主要定位基准，通过一个圆柱销和一个菱形销与工件定位孔配合，实现工件的精确定位，限制工件六个方向的自由度，保证钻孔加工过程中工件位置稳定，提高孔的位置精度。

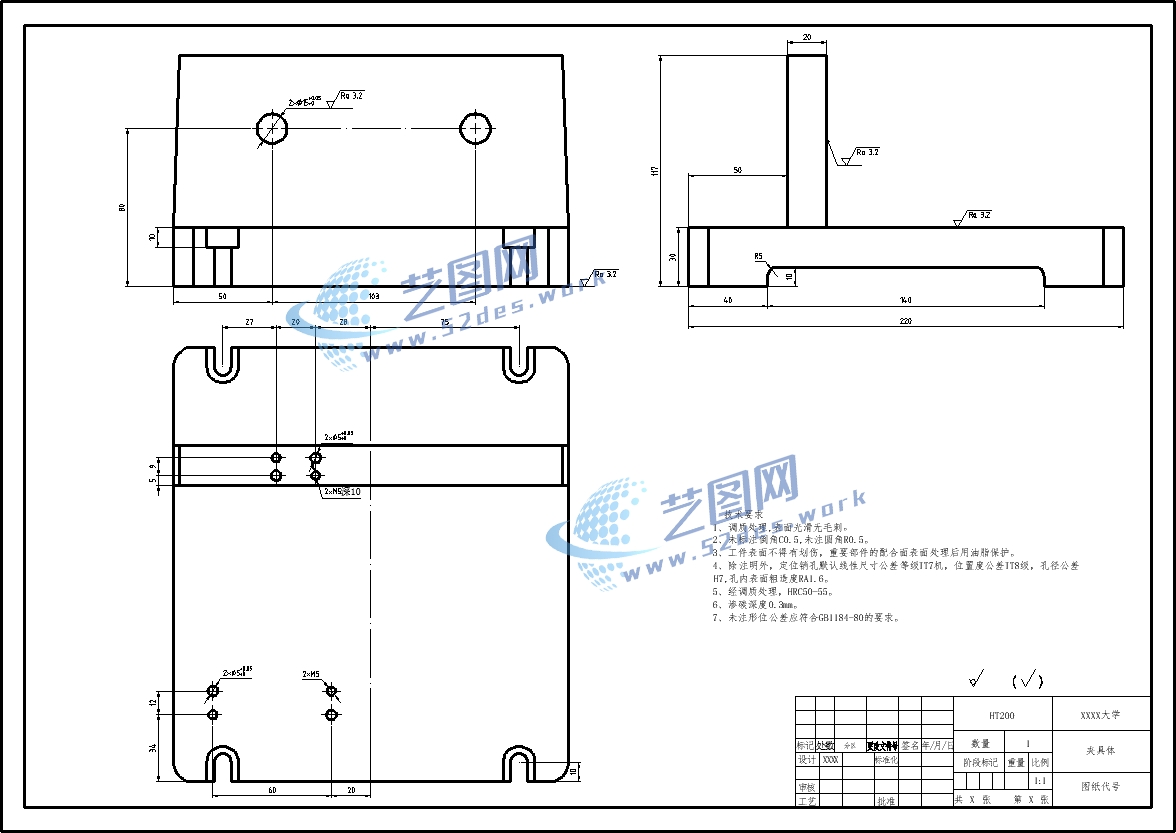

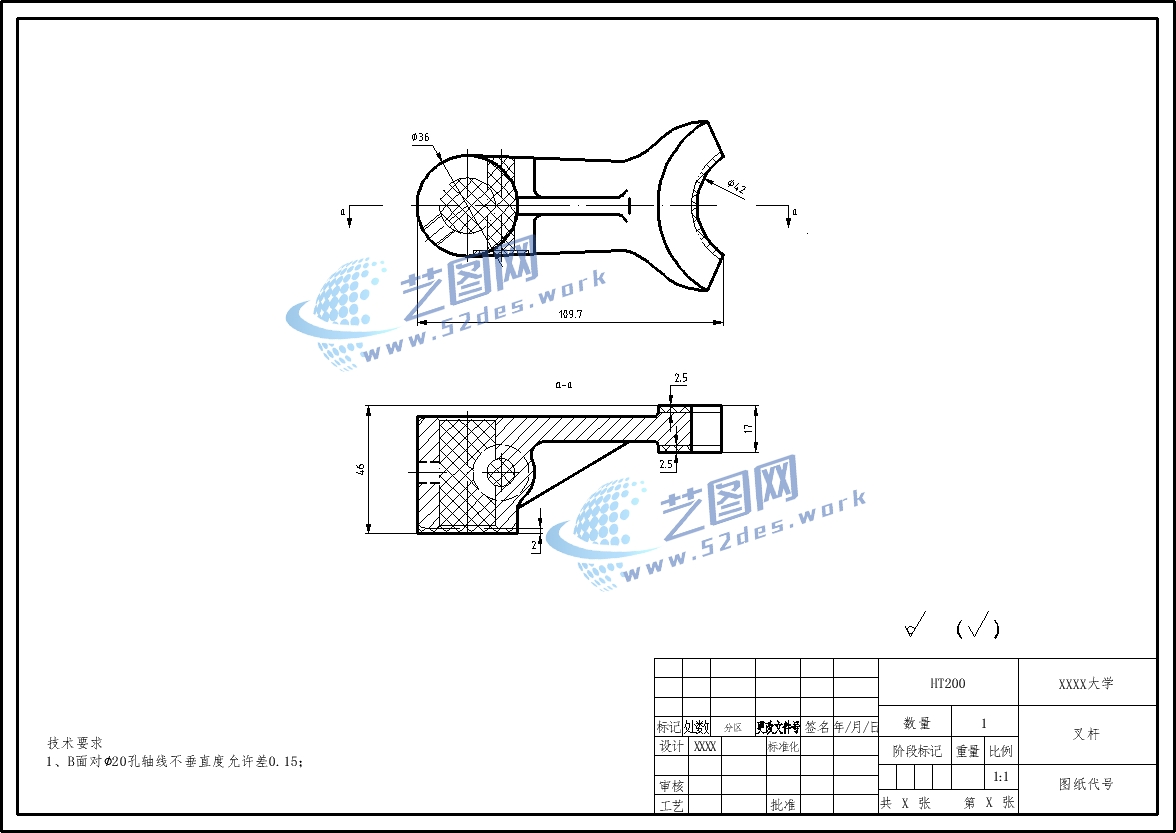

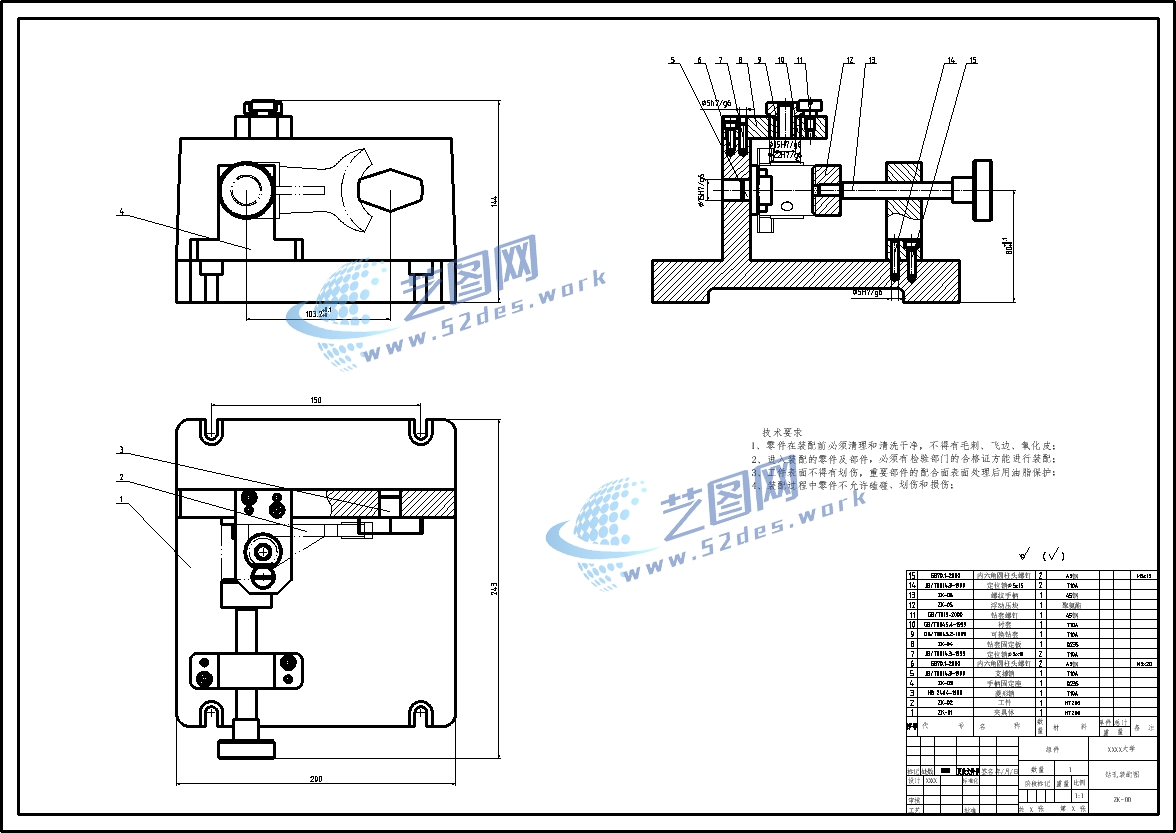

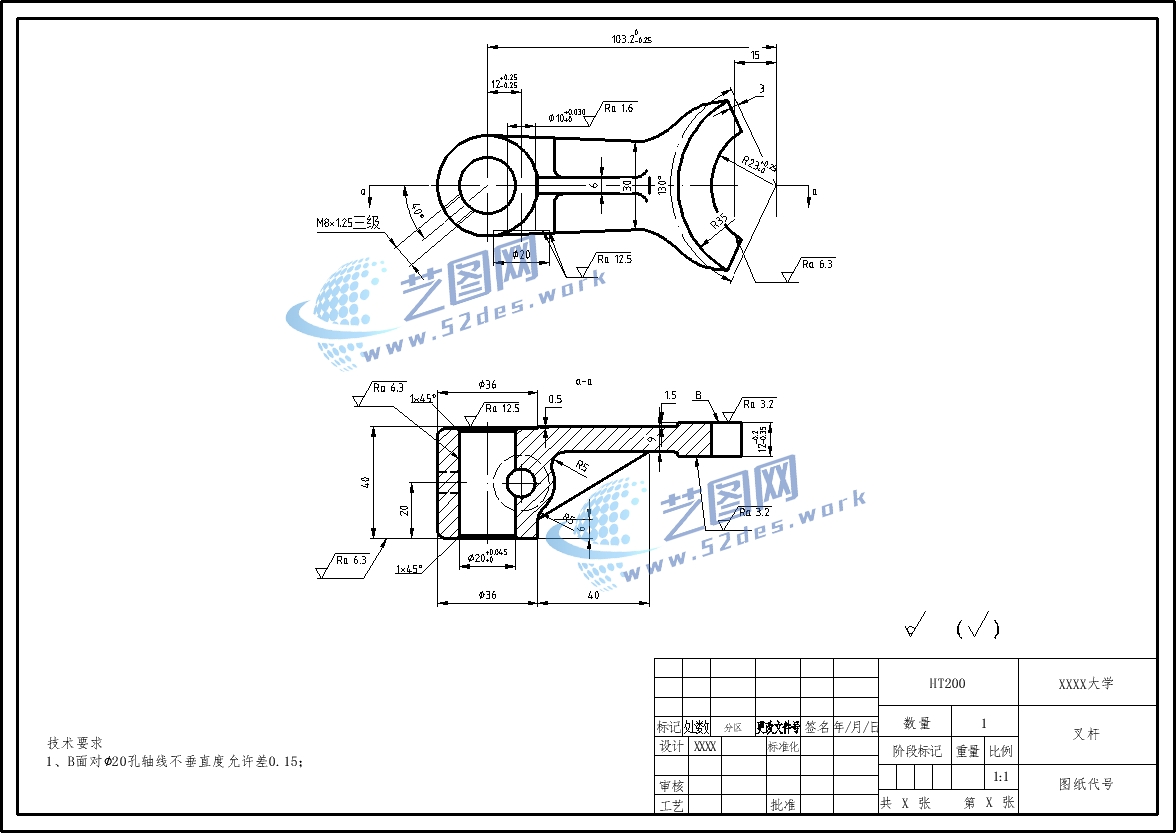

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：叉杆 新国标CAD图纸：夹具体 新国标CAD图纸：叉杆毛坯图

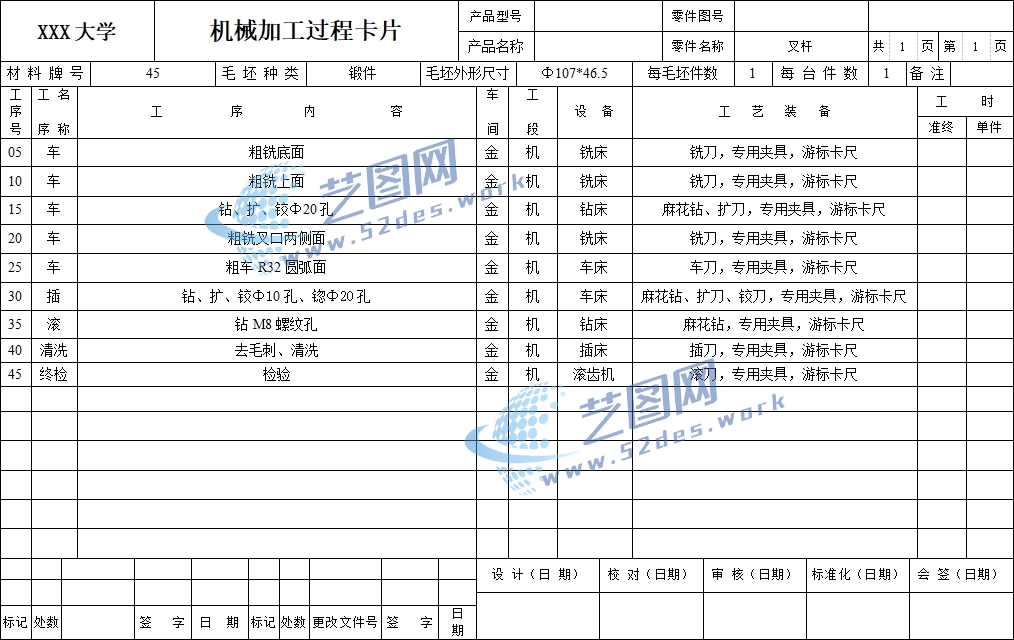

机械加工工序卡

整体结构采用整体式底板设计，定位元件与夹紧机构合理布置，通过压板夹紧装置将工件固定在定位面上，有效抵抗钻削过程中产生的轴向切削力和振动。钻模板上设置钻套，对钻头起导向作用，保证10mm孔的加工精度和一致性。该夹具具有定位准确、结构紧凑、装夹方便、加工效率高等特点，适用于叉杆、拨叉等零件的批量钻孔加工。
