左摆动杠杆铣槽夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25021

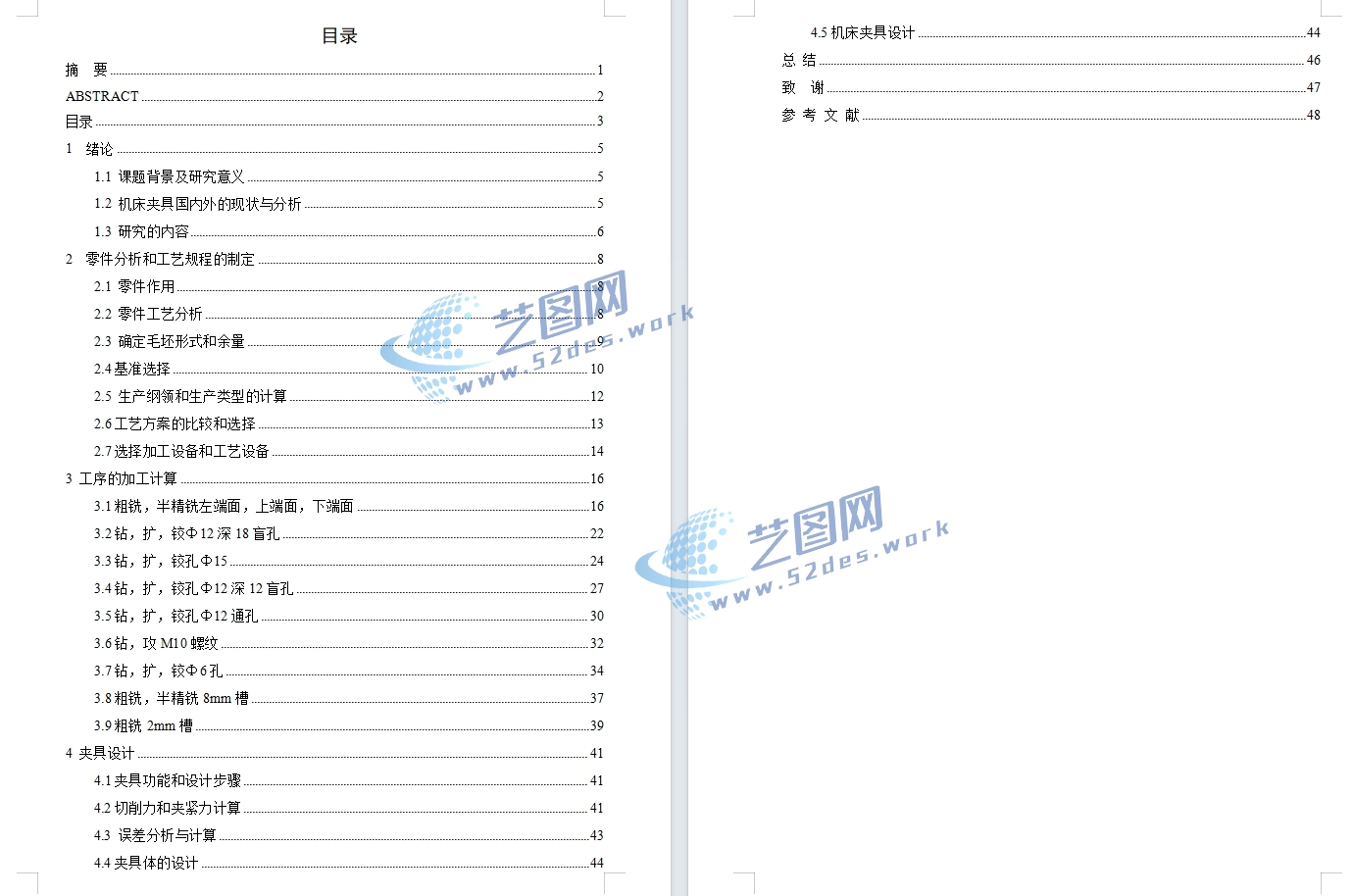

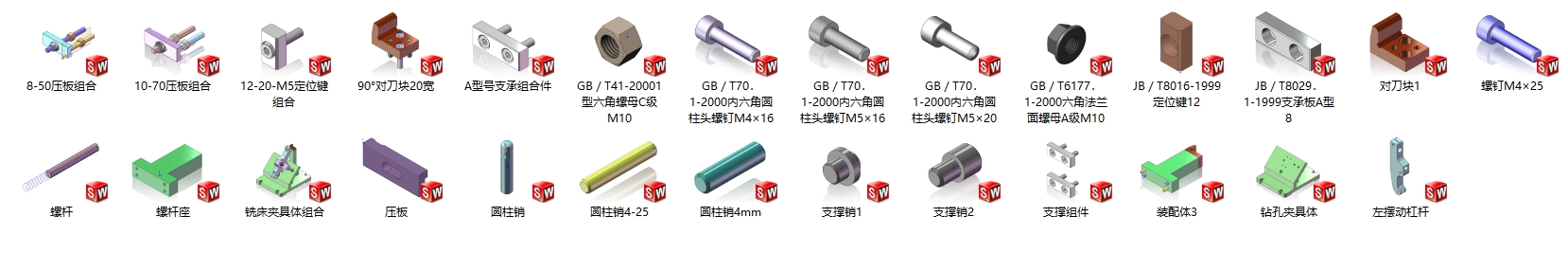

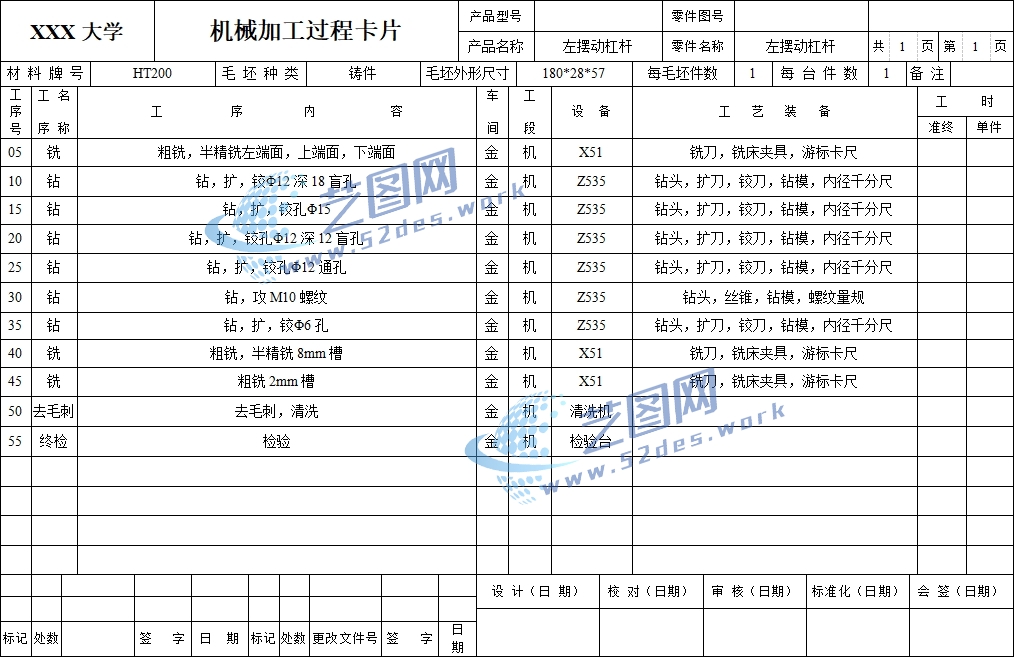

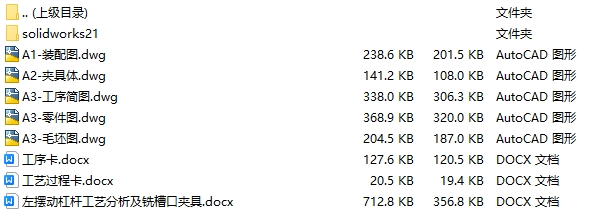

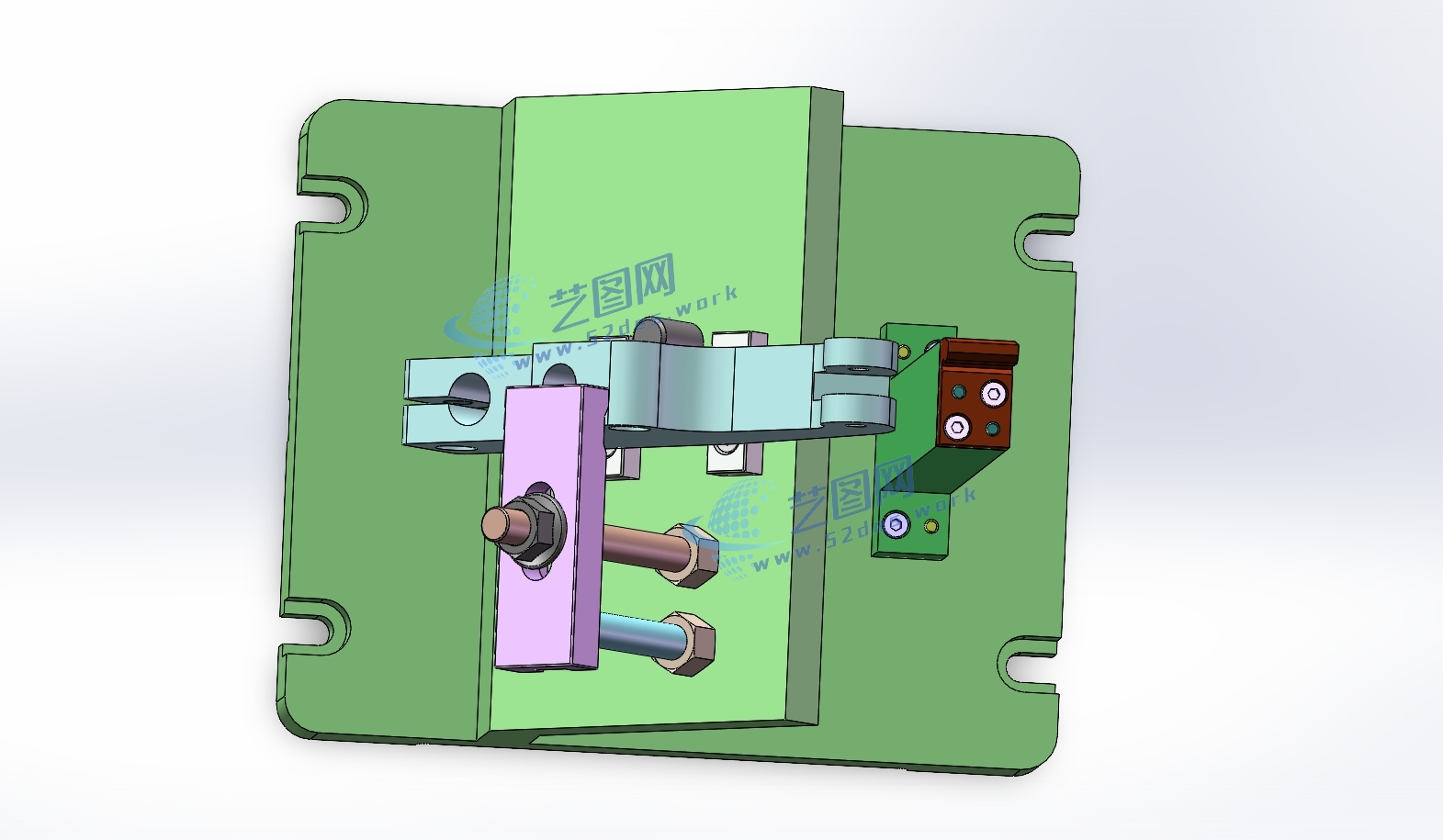

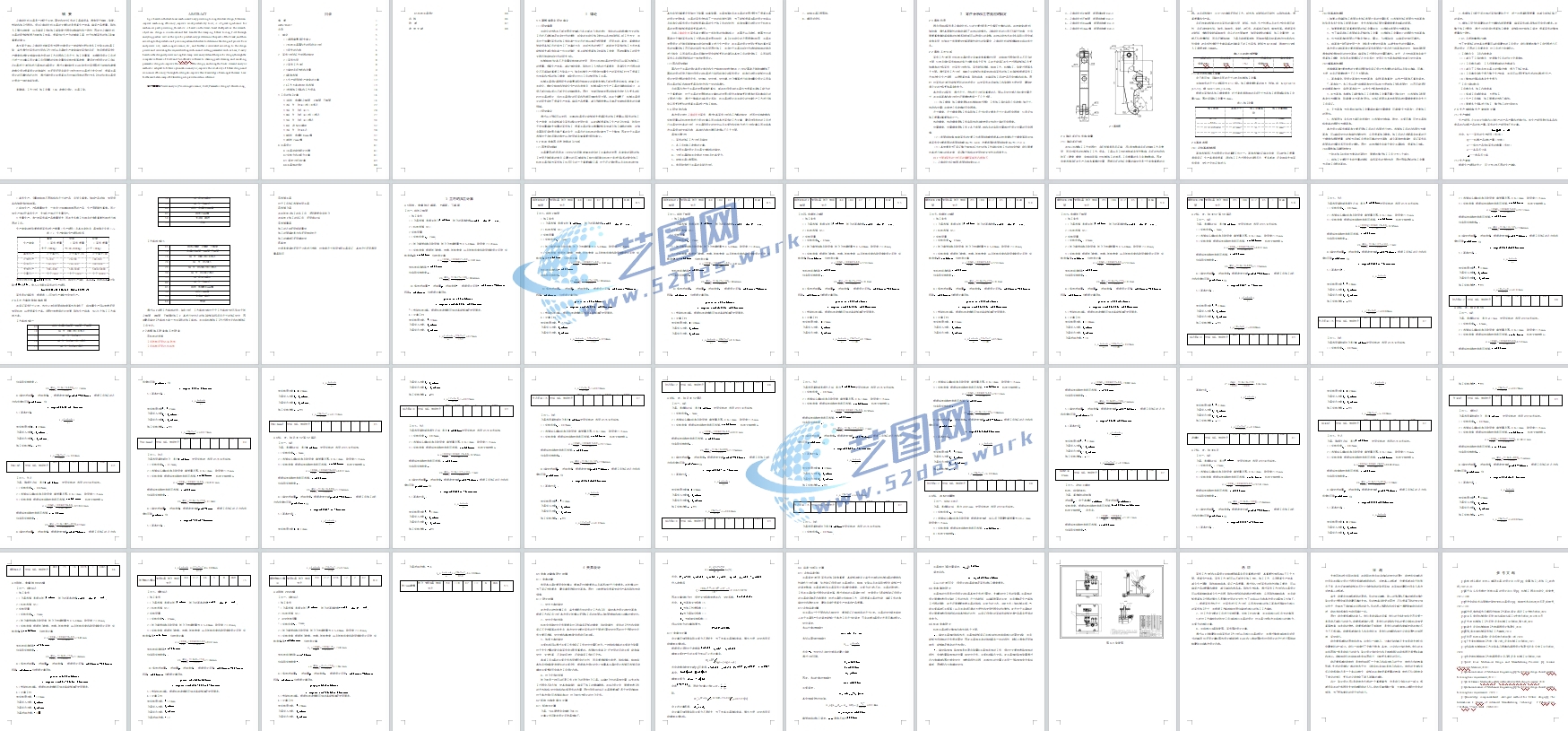

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

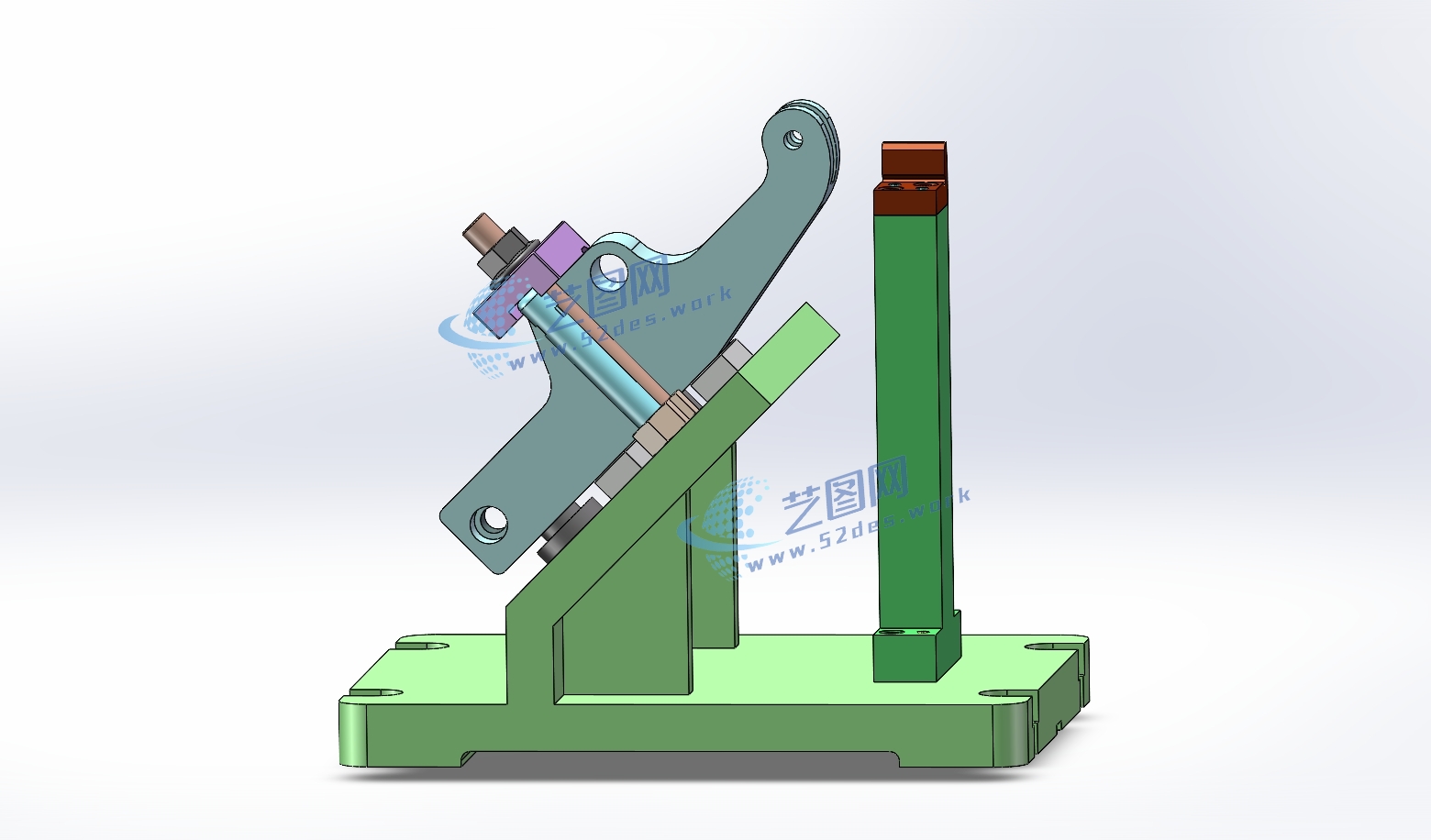

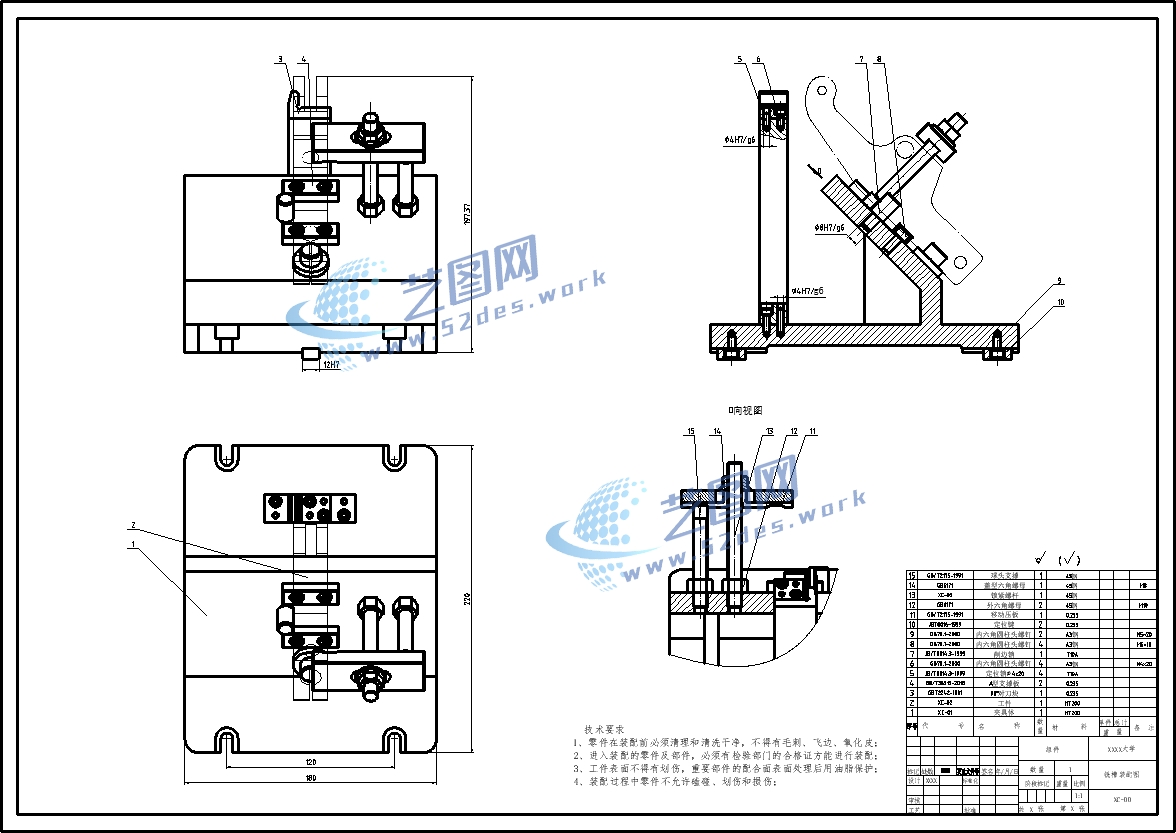

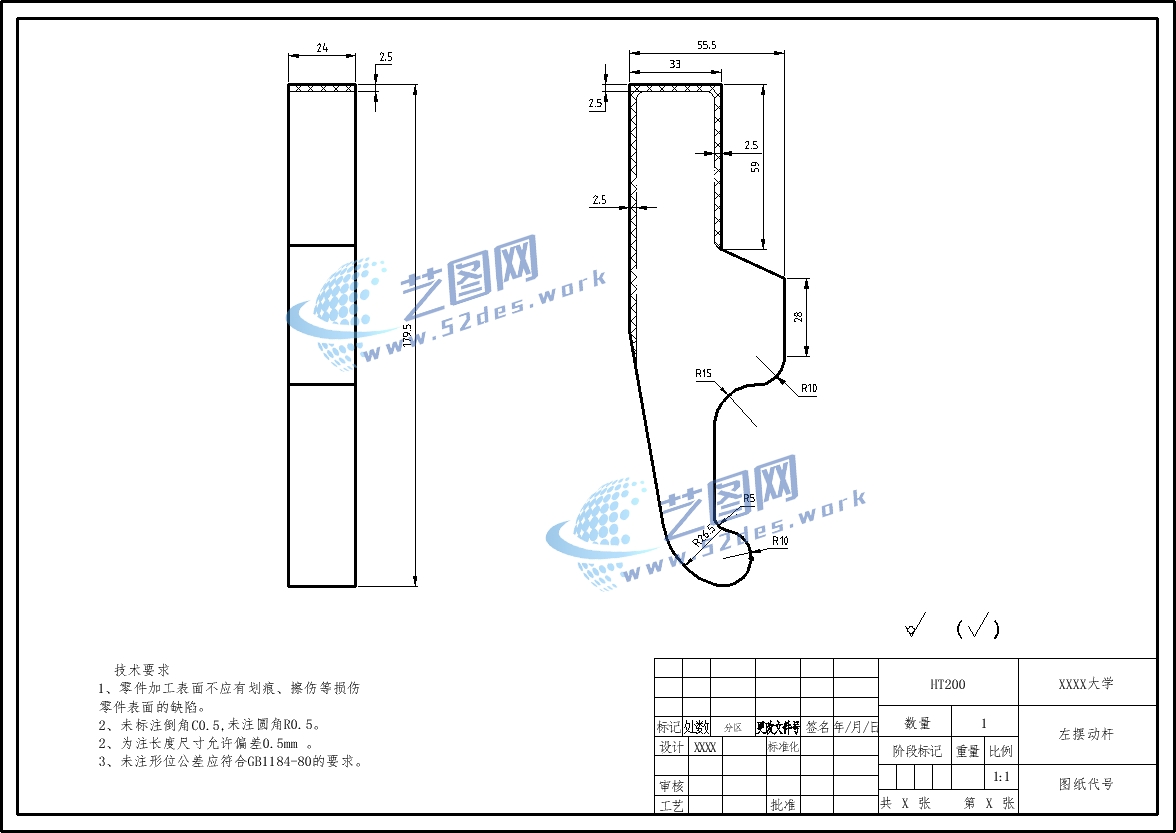

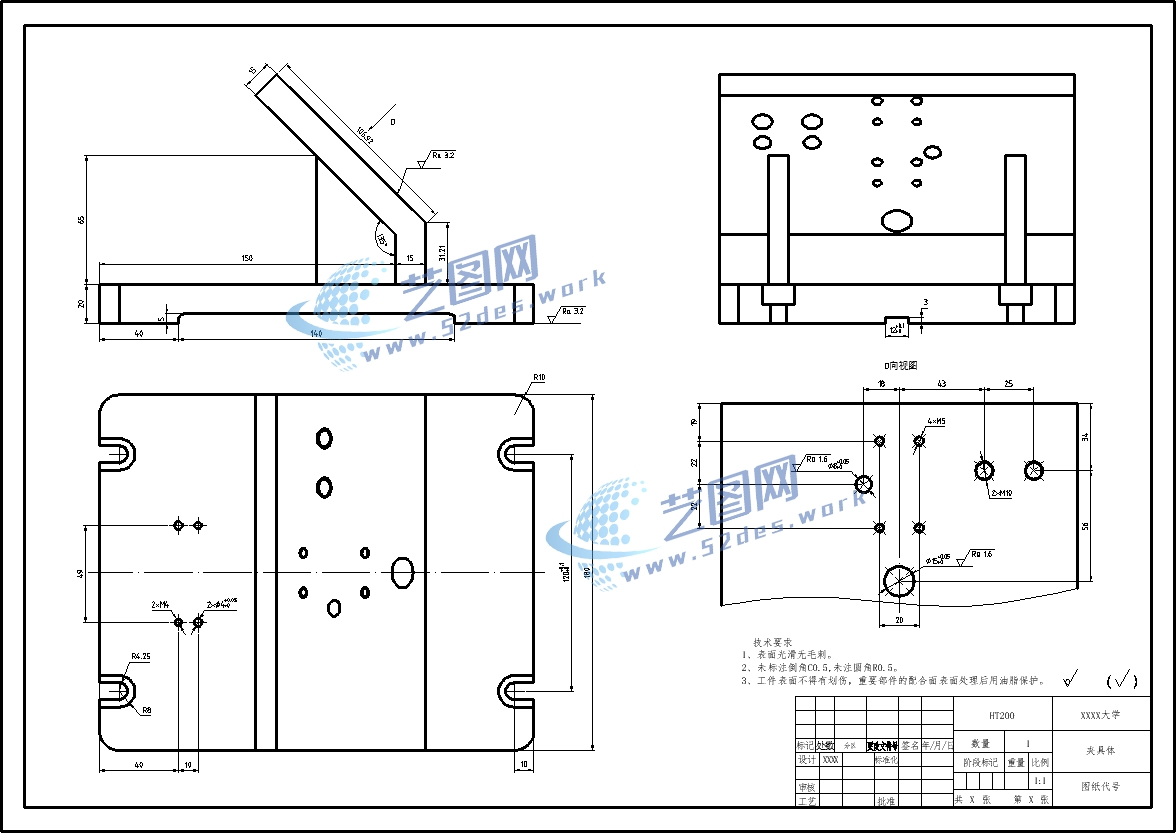

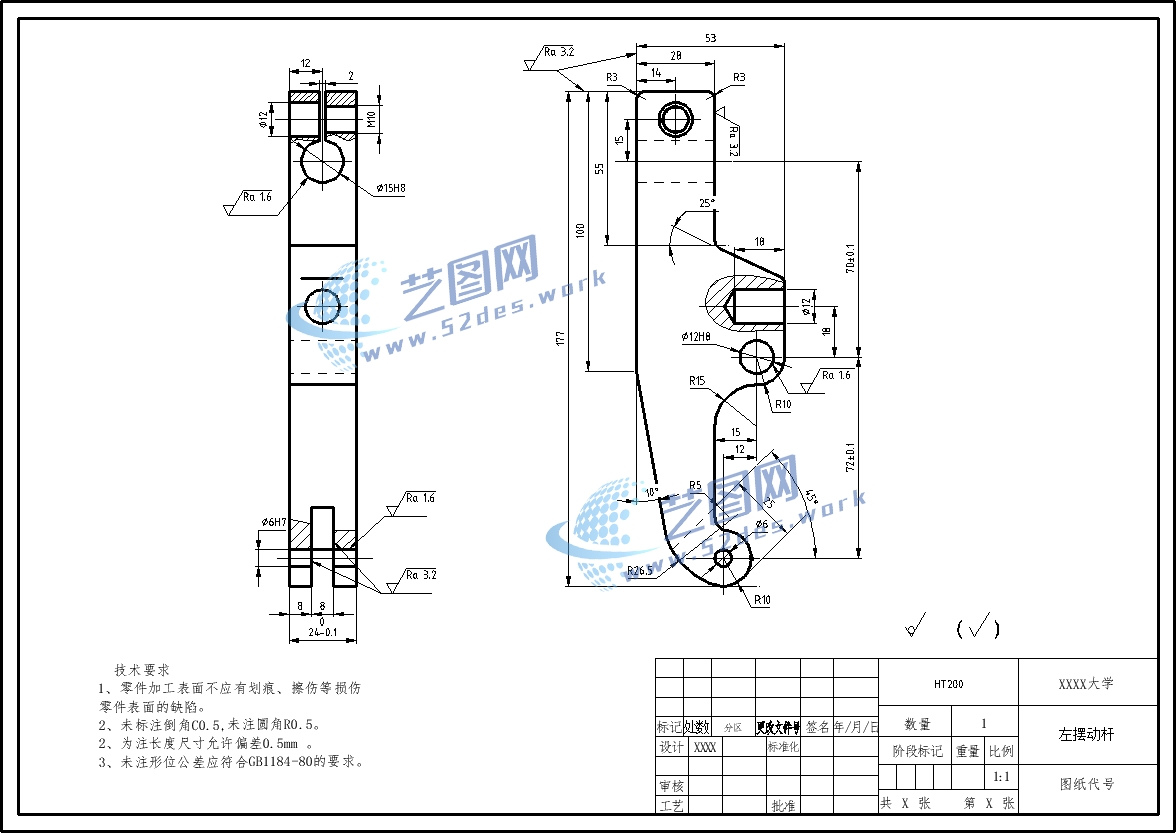

本夹具为左摆动杠杆铣槽专用夹具，针对杠杆类异形零件槽加工工序设计，采用加工后的孔、定位销、靠边销组合定位方式。夹具利用工件已有加工孔与定位销配合，实现主要定位基准建立，限制工件的转动及移动自由度；同时通过靠边销对工件侧向位置进行辅助约束，保证工件安装方向准确，使铣槽位置与零件基准保持一致，提高槽加工的位置精度。新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：左摆动杠杆 新国标CAD图纸：夹具体 新国标CAD图纸：左摆动杠杆毛坯图

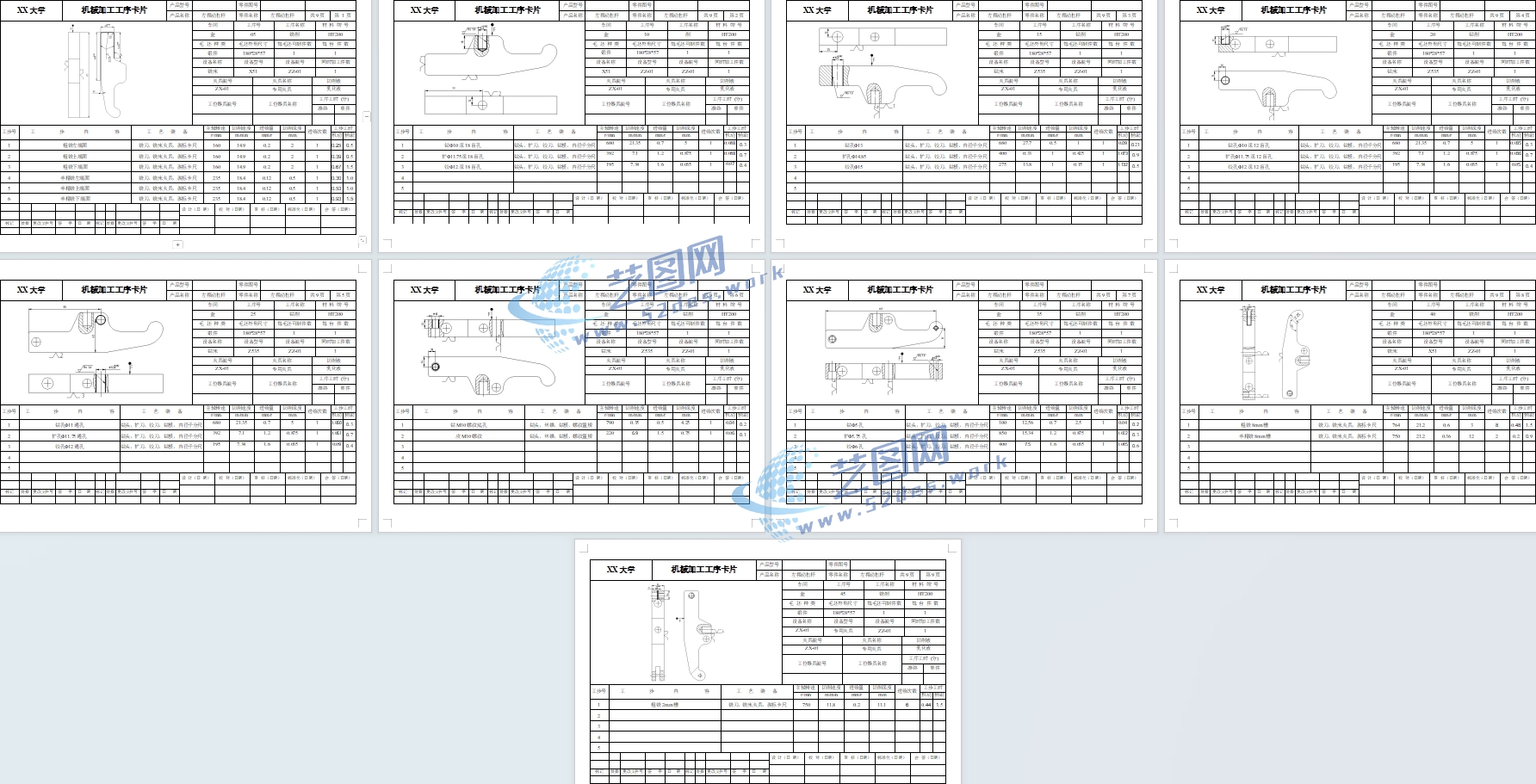

机械加工工序卡

夹具采用A型支撑板作为辅助支撑元件，对摆动杠杆底部及侧面进行稳定承托，增强加工过程中的刚性，减少铣削振动。夹紧机构采用压板压紧方式，通过螺栓调节产生夹紧力，使工件牢固贴合定位面。整体结构布局合理，装卸方便，适用于铣床批量加工，可有效保证槽宽、槽深及槽相对于基准孔的位置精度。
