831007拨叉镗孔夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25022

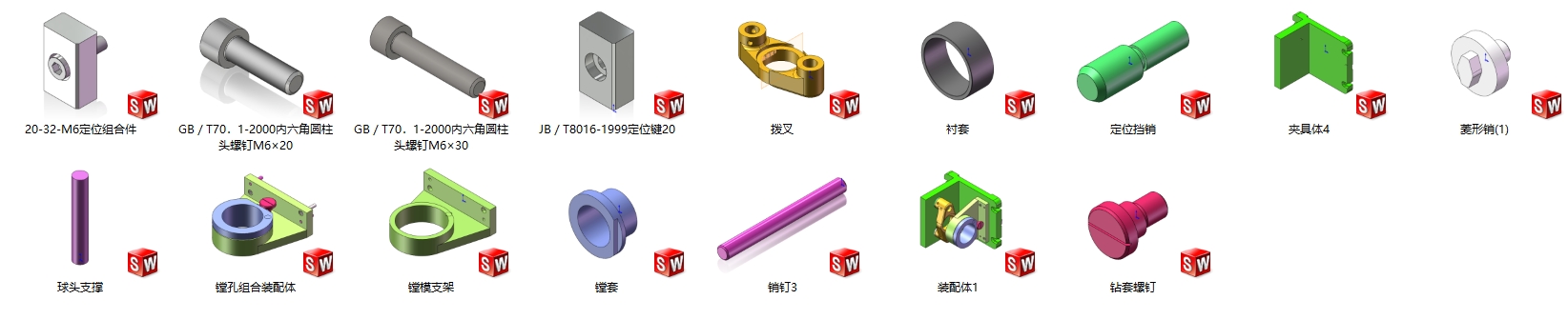

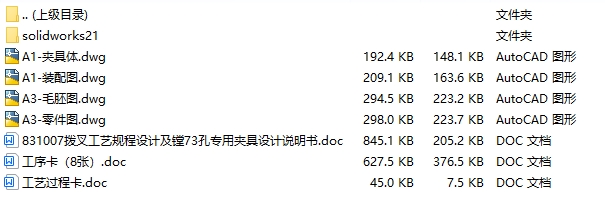

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书solidworks21版本模型源文件，可编辑，含参数

831007拨叉镗孔夹具，其结构上包含镗模支架、镗套、衬套以及固定螺钉等，定位可以采用已经加工好的2-Φ22孔及其端面作为定位基准。端面限制3个自由度，2-Φ22分别限制2个和1个自由度，这样空间的6个自由度就限制完全了，同时采用压板夹紧工件即可满足要求。

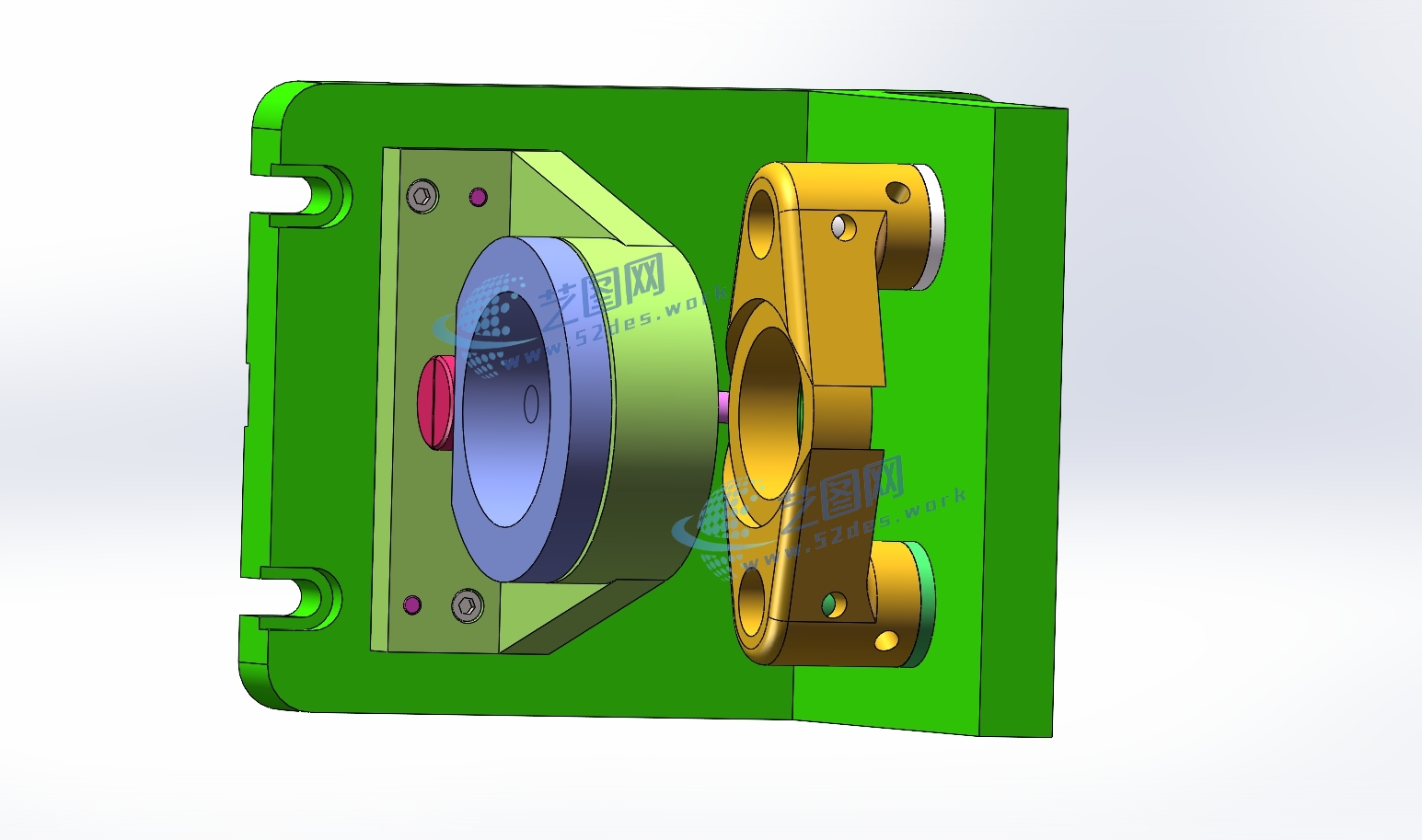

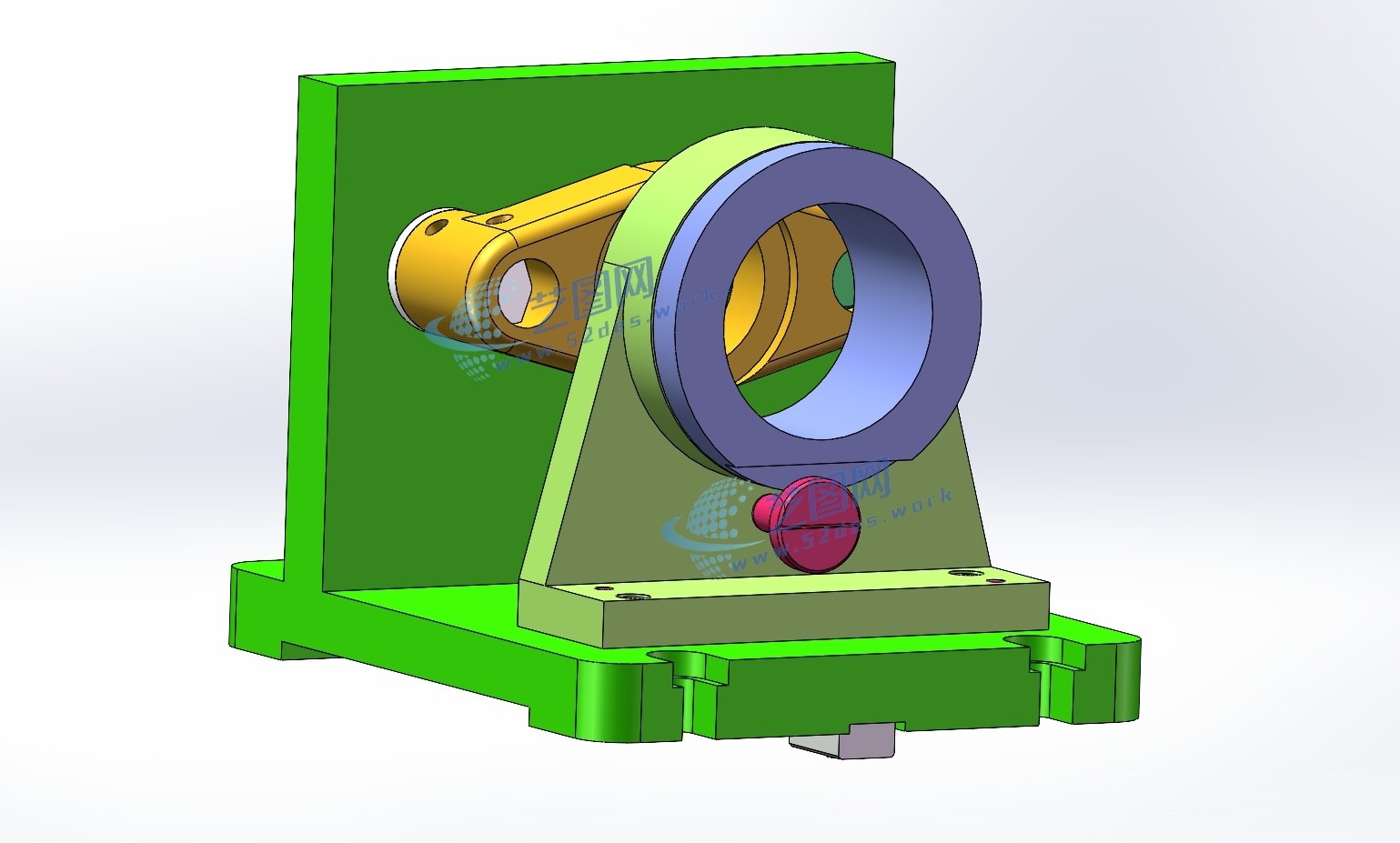

机械夹具solidworks21版本三维装配模型

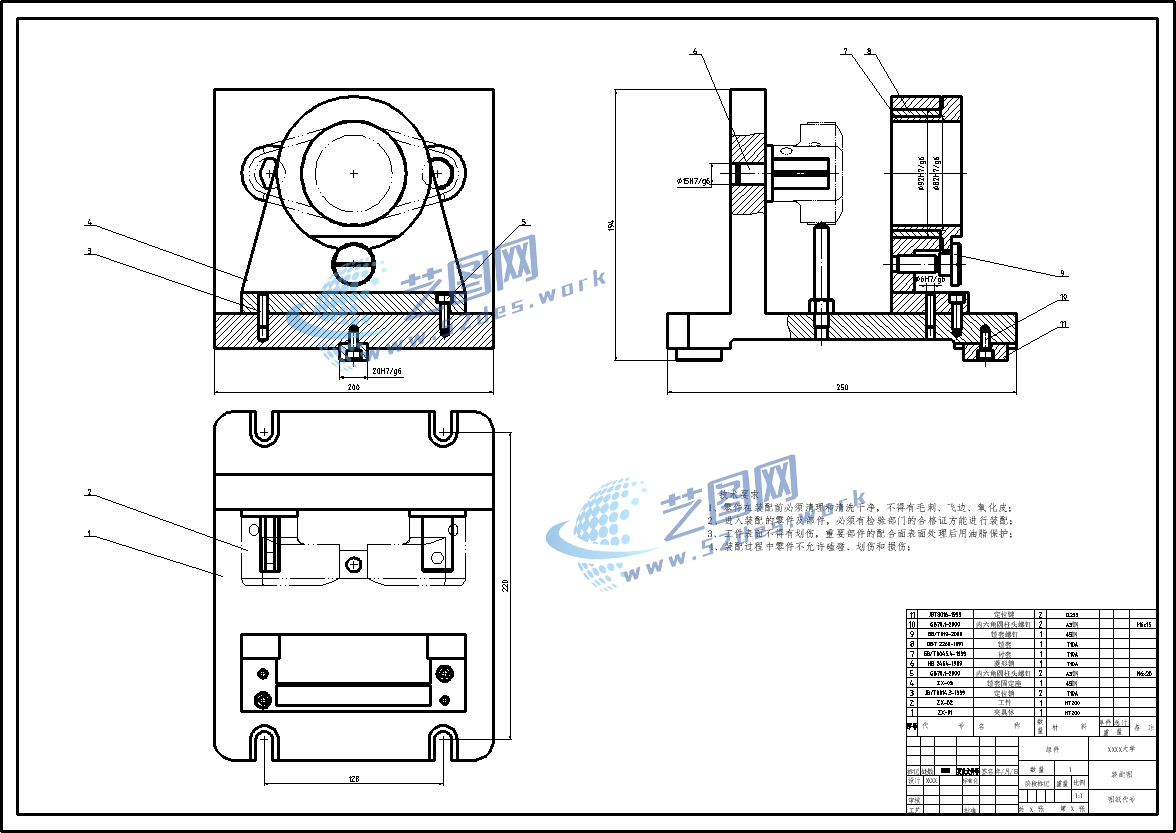

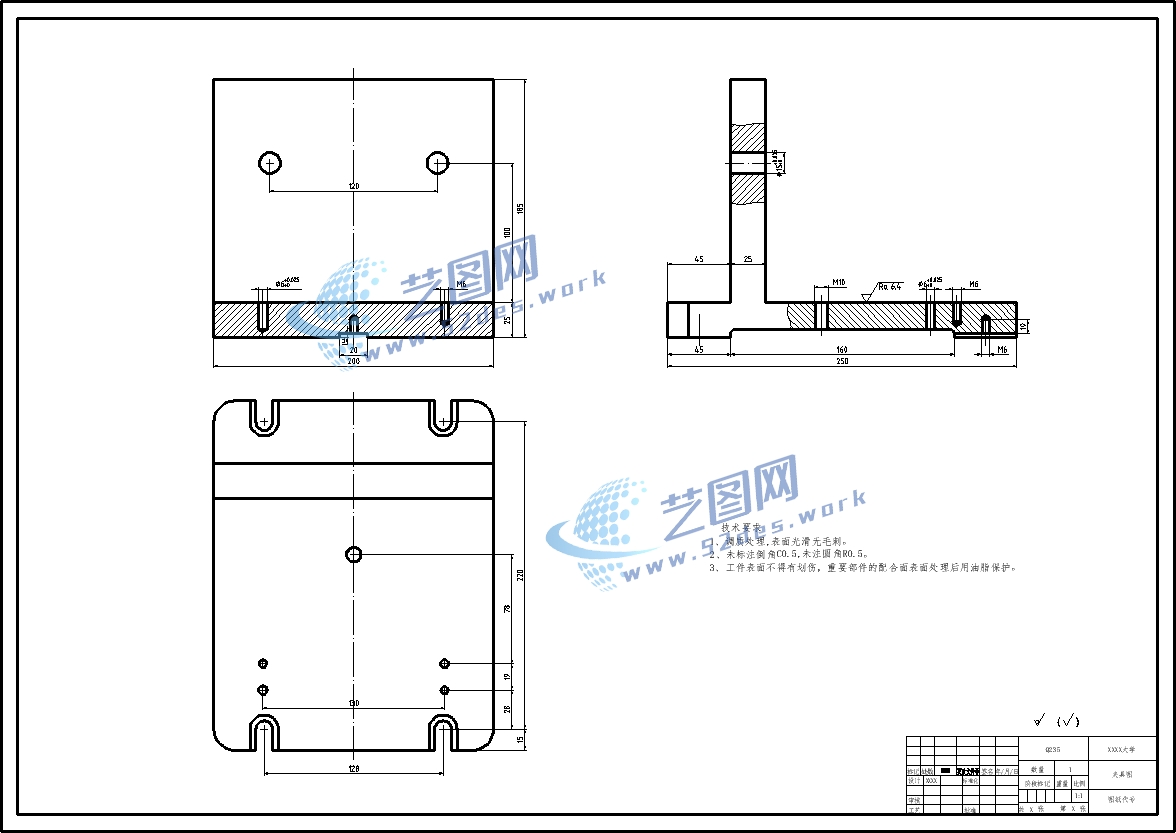

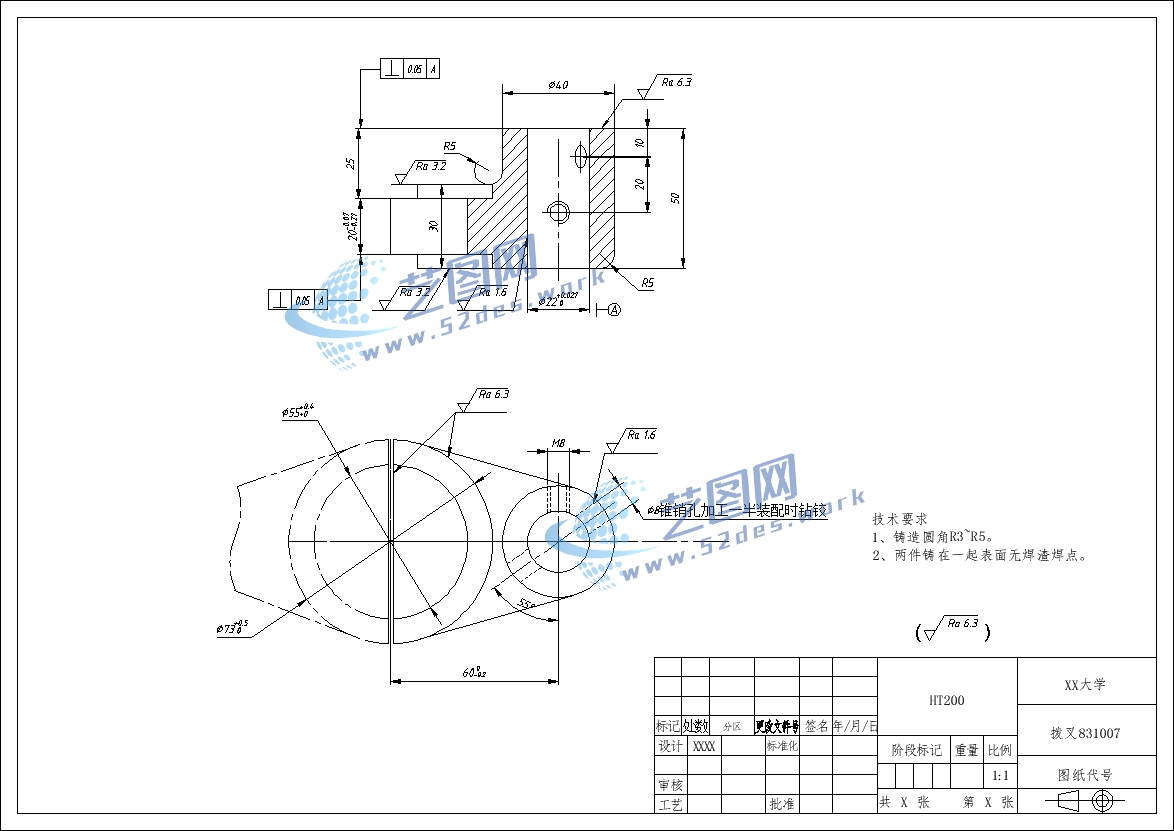

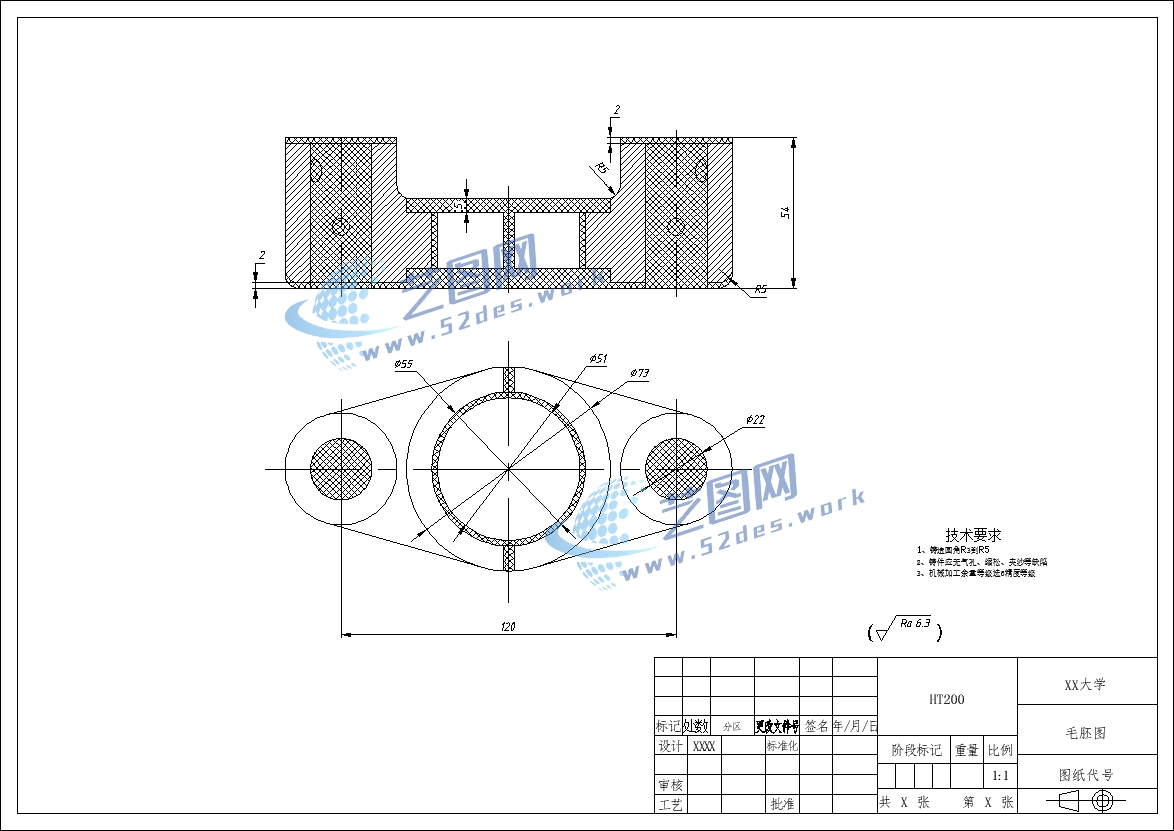

拨叉底部设置有球头支撑，其定位元件采用定位销、菱形销，其台阶式结构设计固定到夹具体上，配合采用H7/g6配合新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：831007拨叉 新国标CAD图纸：夹具体 新国标CAD图纸：831007拨叉毛坯图

831007的工艺其先设计加工面，然后钻、扩、铰22mm孔，其符合零件基本先面后孔、先粗后精的设计原则

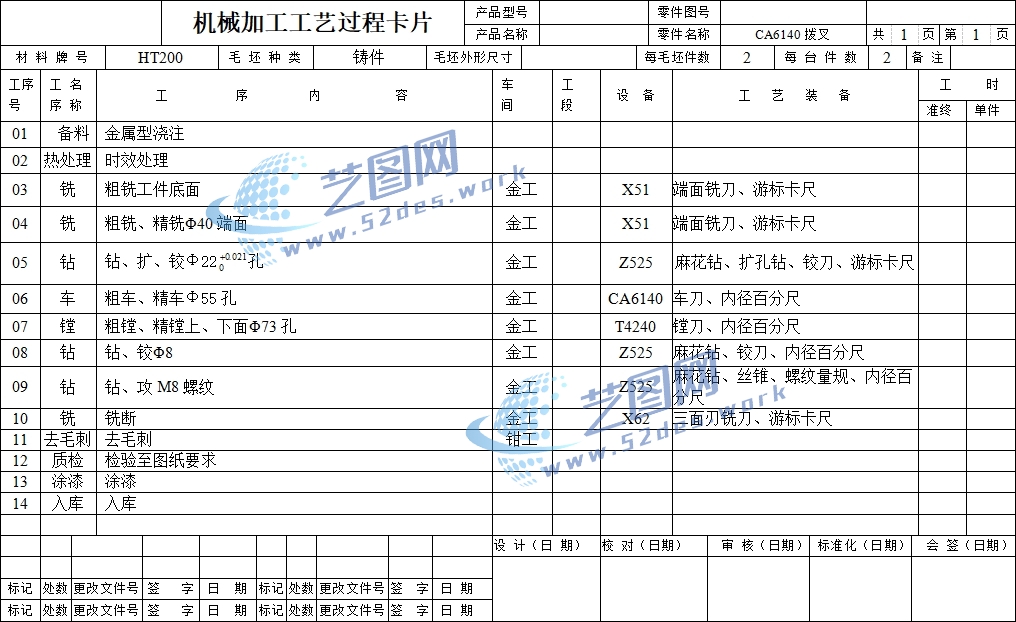

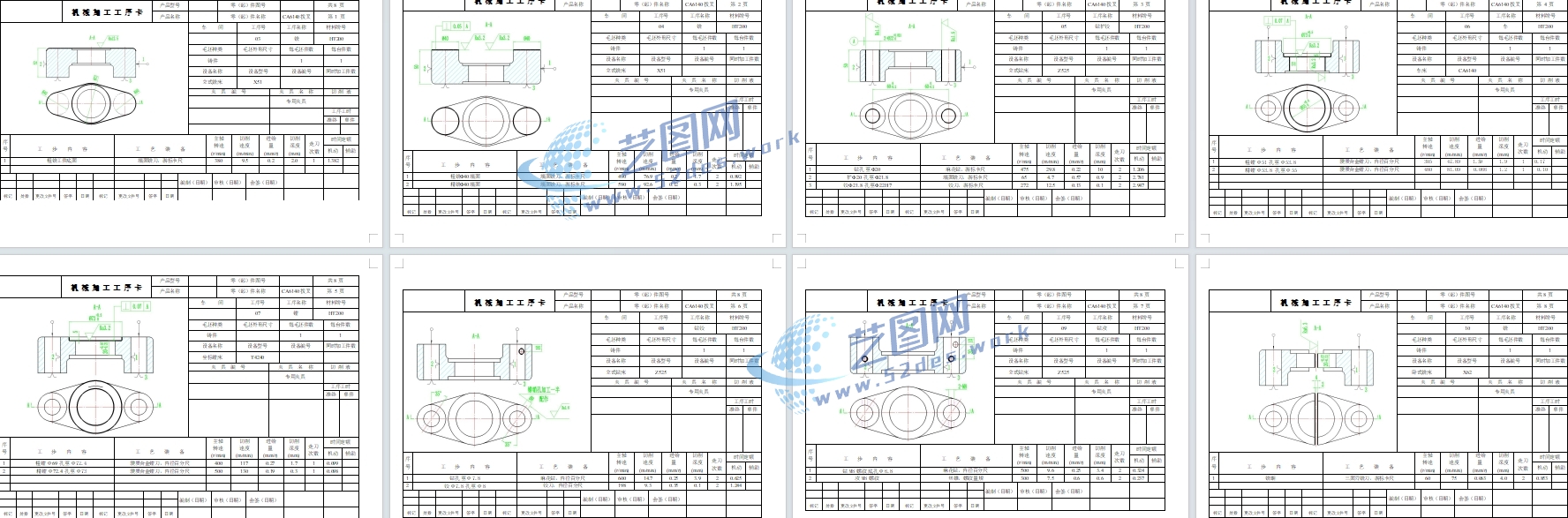

机械加工工序卡

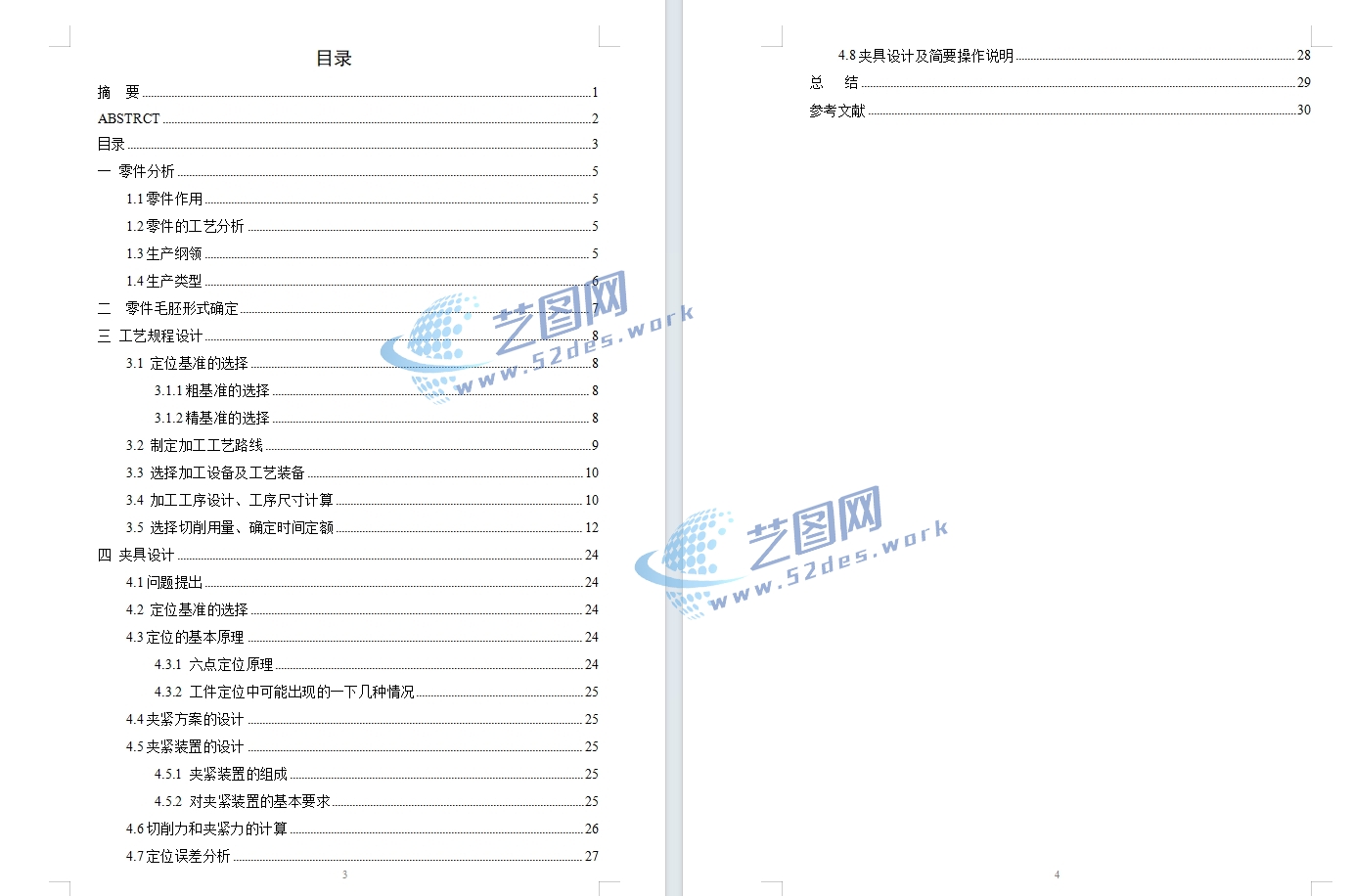

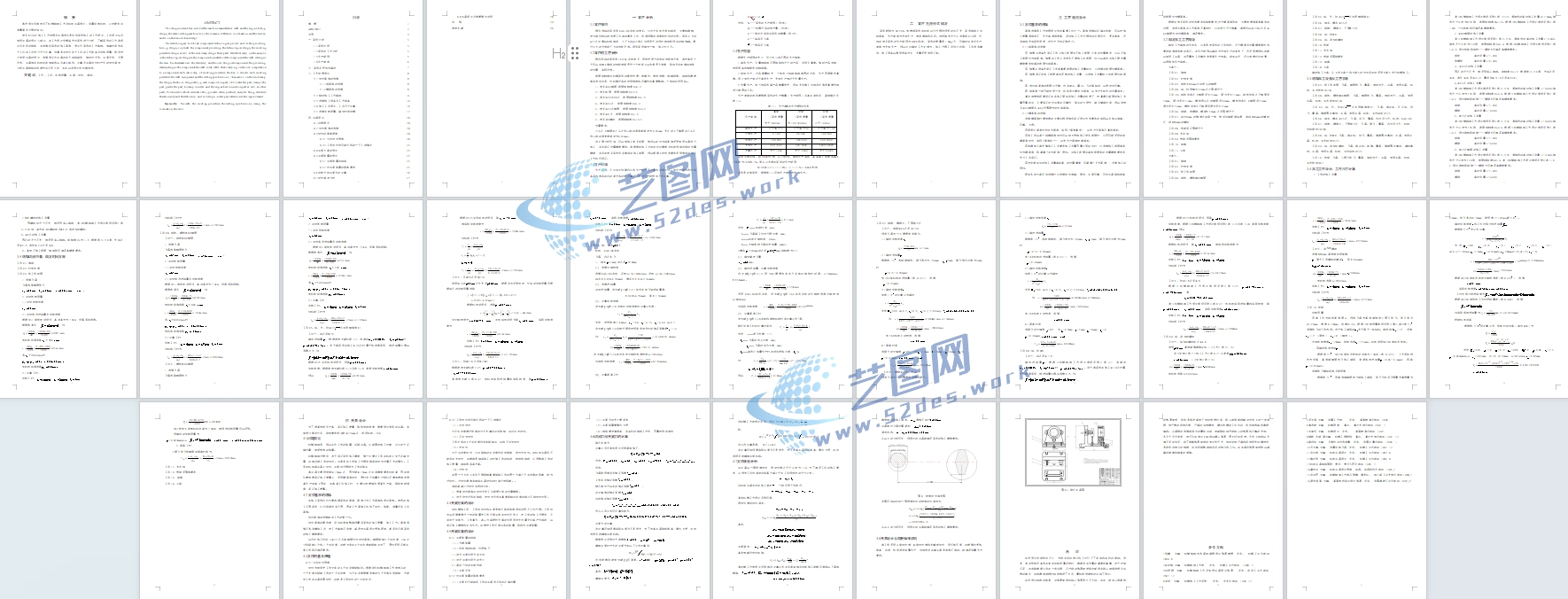

831007夹具的设计说明书包含相应的零件工艺分析、毛坯尺寸等，夹具计算包含相应的夹紧力 、切削力计算等。
