摇臂轴座钻孔夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25032

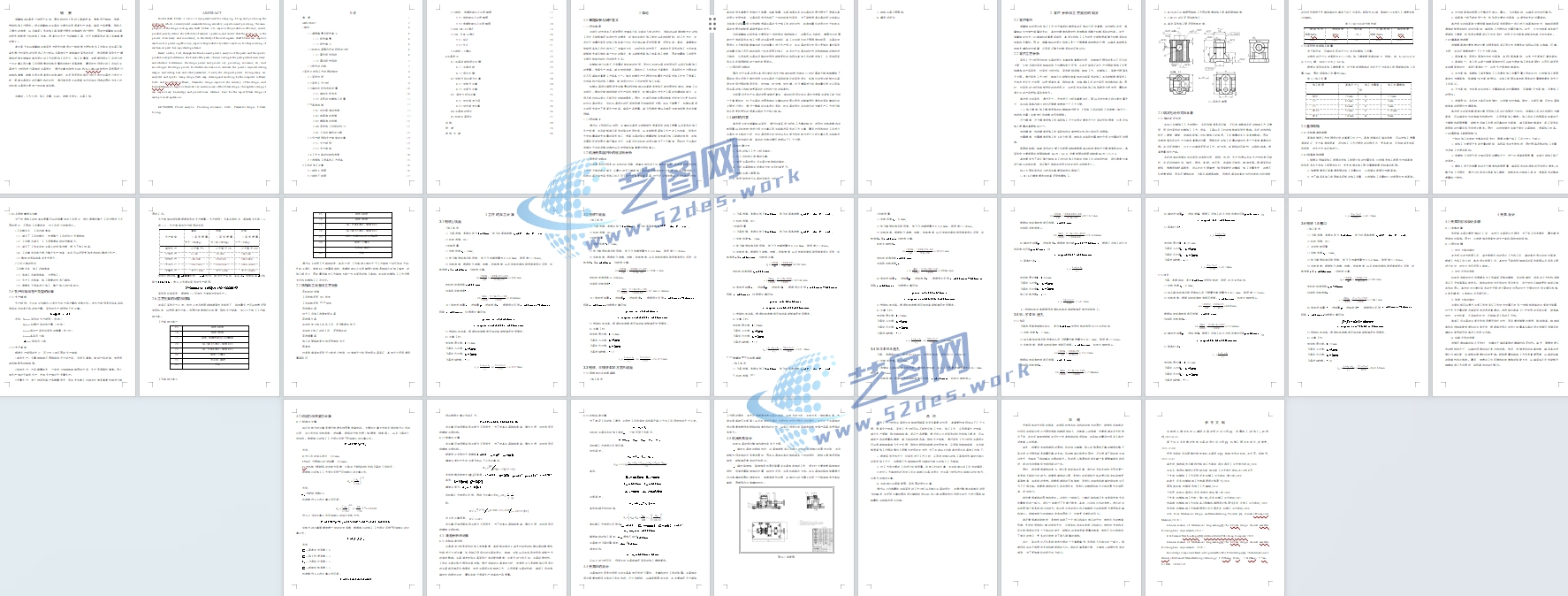

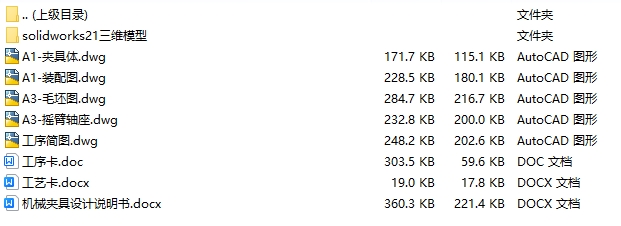

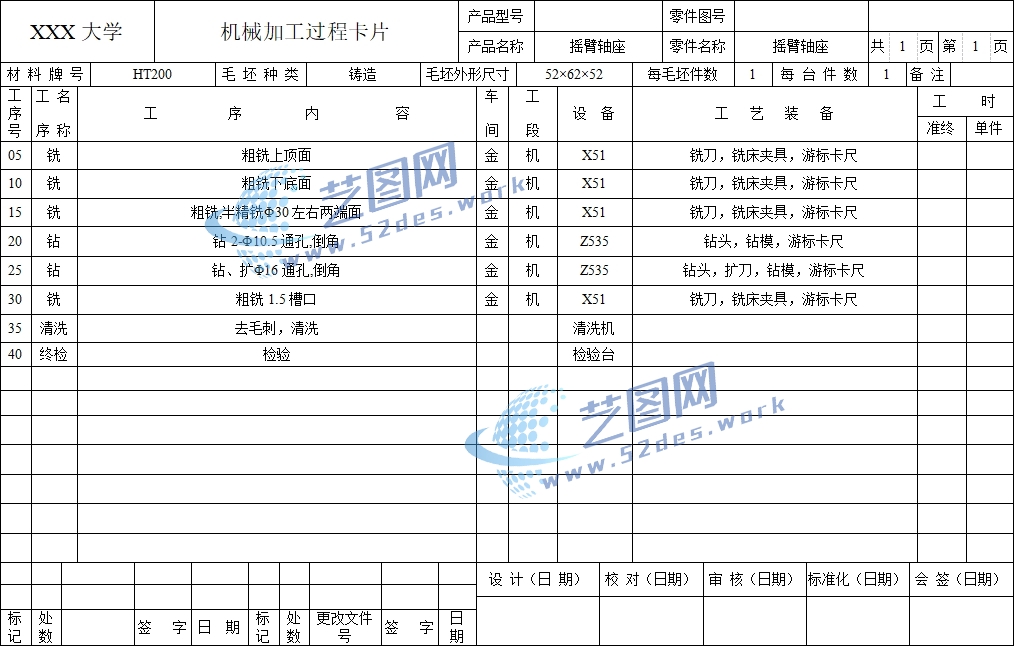

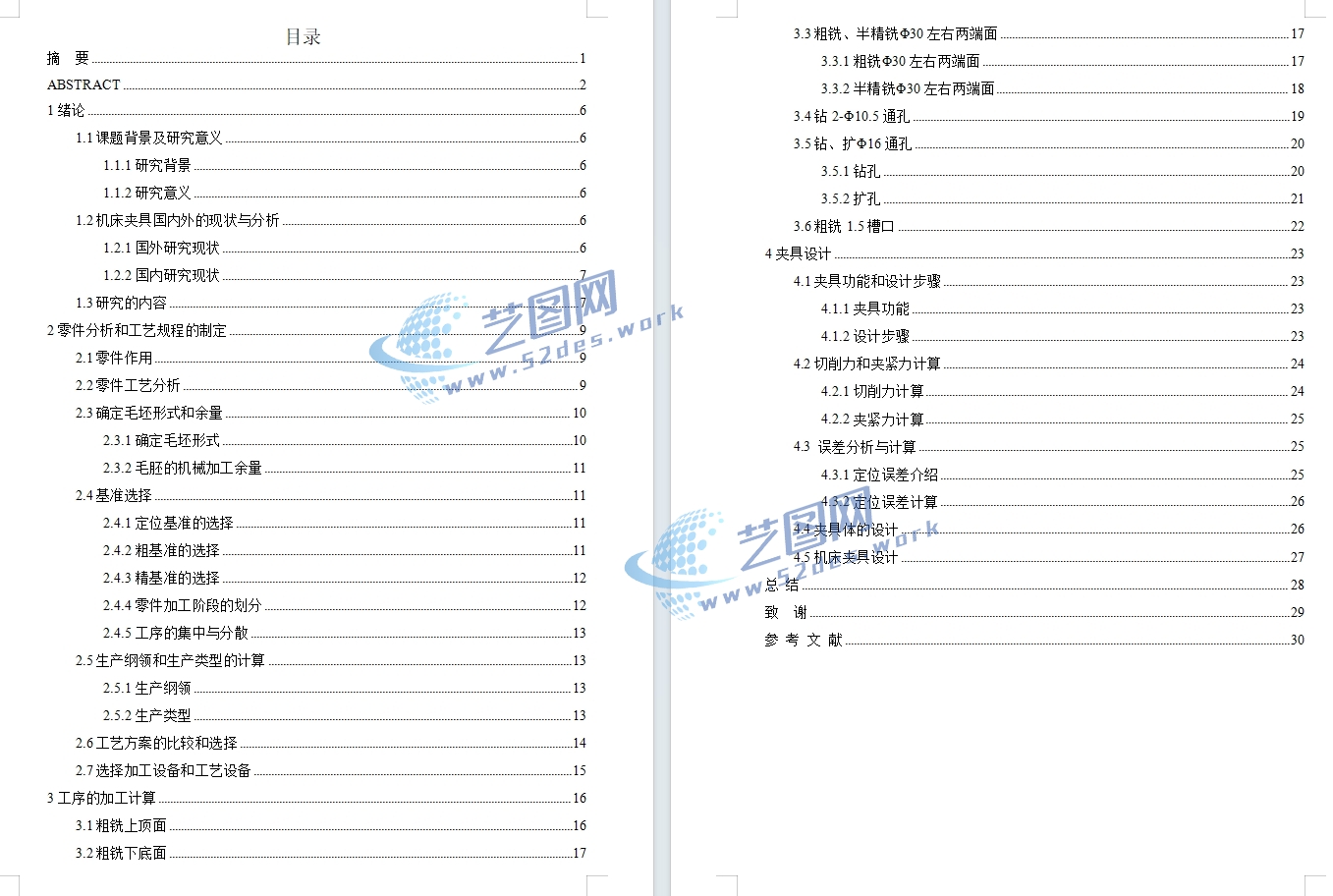

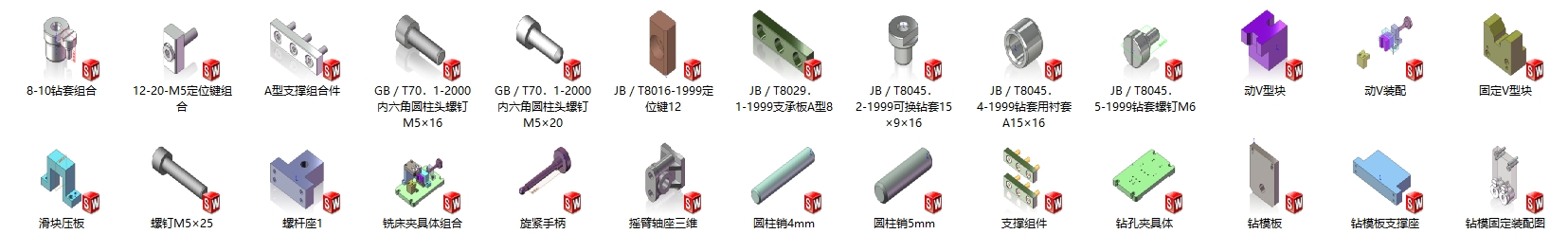

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

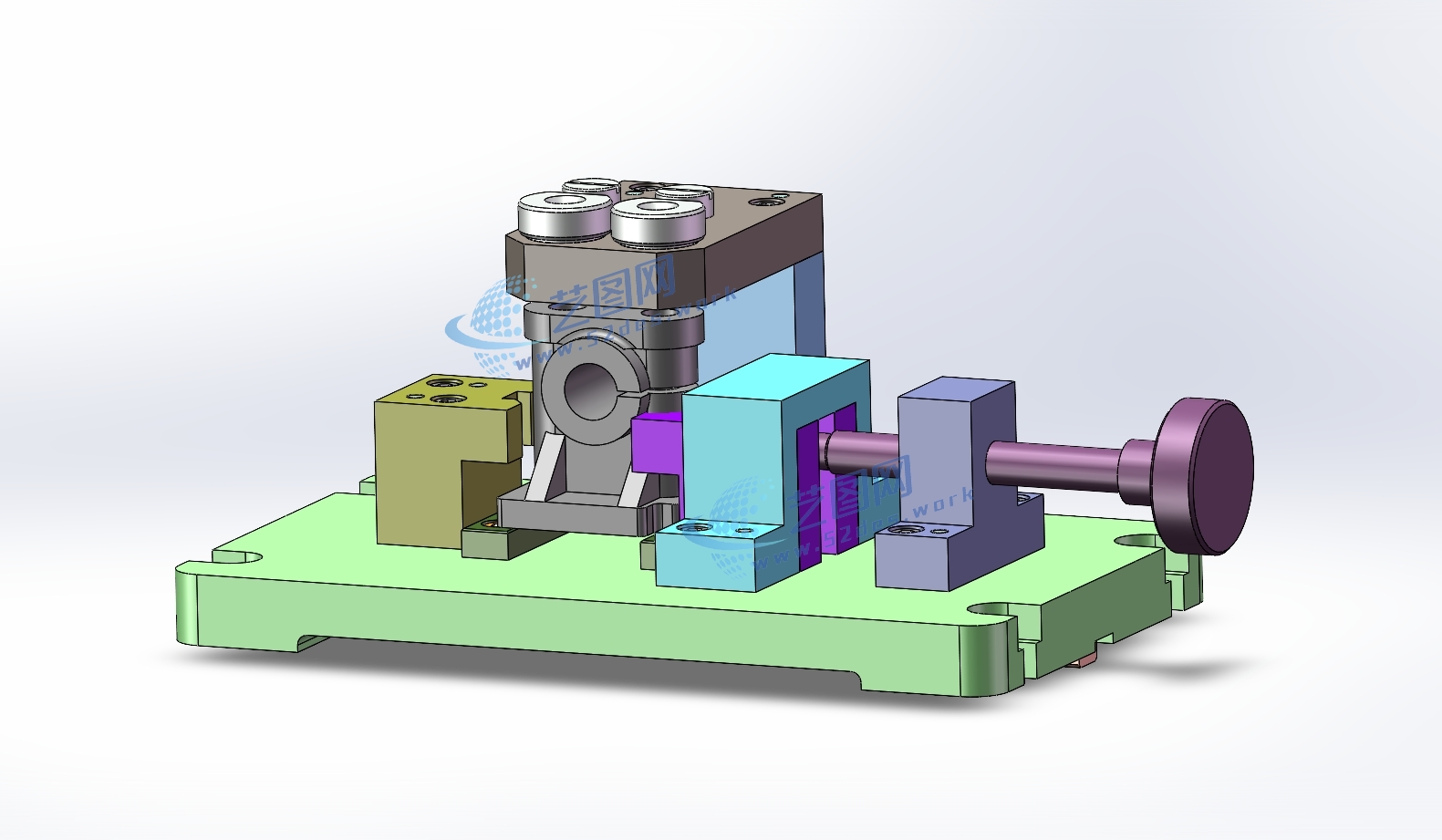

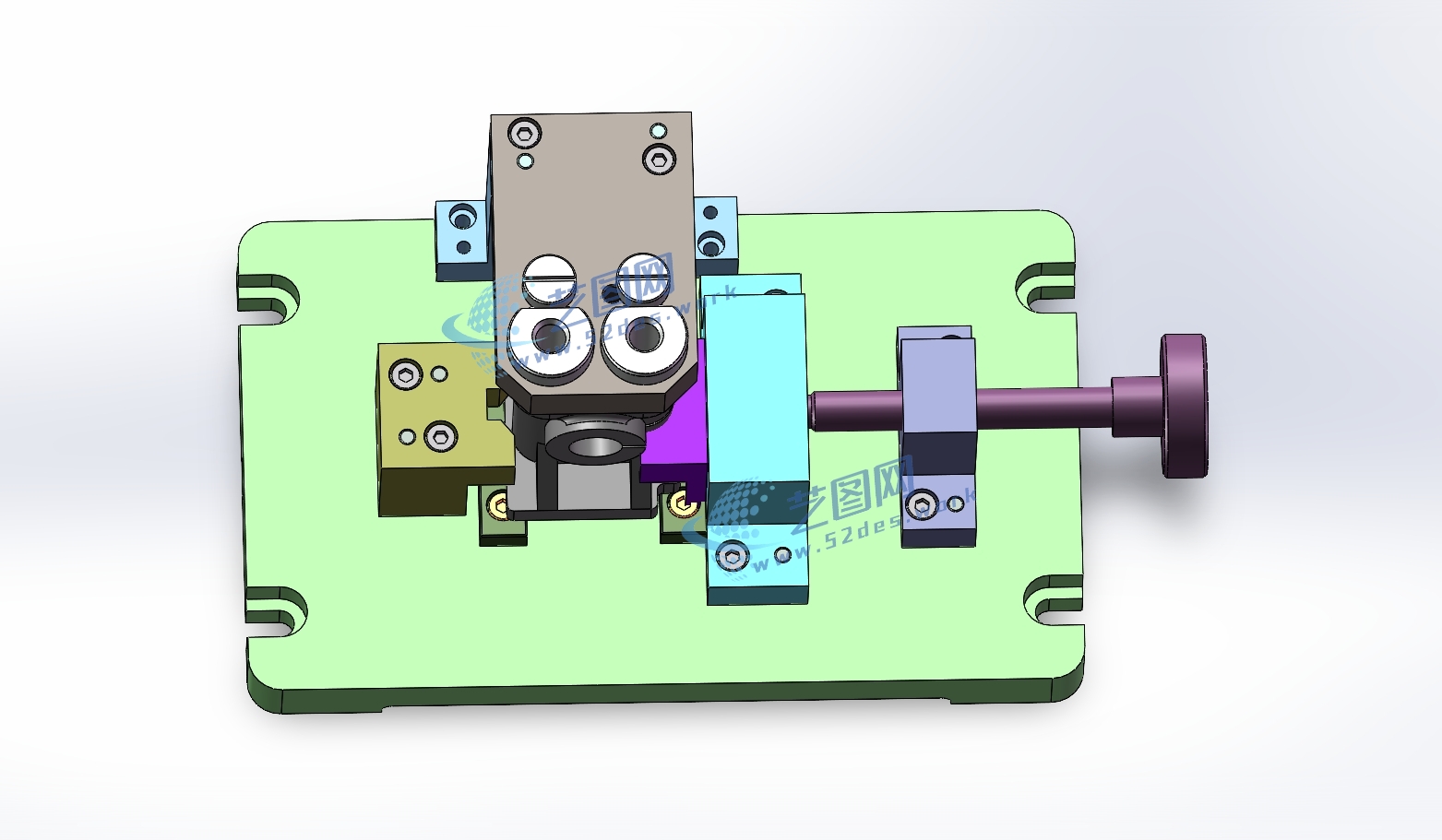

本夹具为摇臂轴座钻孔专用夹具，针对摇臂轴座类零件钻孔加工过程中定位精度和装夹刚性的要求设计。夹具采用外圆、底面组合定位方式，以工件底面作为主要支承基准，利用V型块对轴座外圆进行定位，实现圆柱面中心的准确约束，同时限制工件加工过程中的偏移与转动，保证钻孔位置相对于轴孔中心及基准面的精度要求。

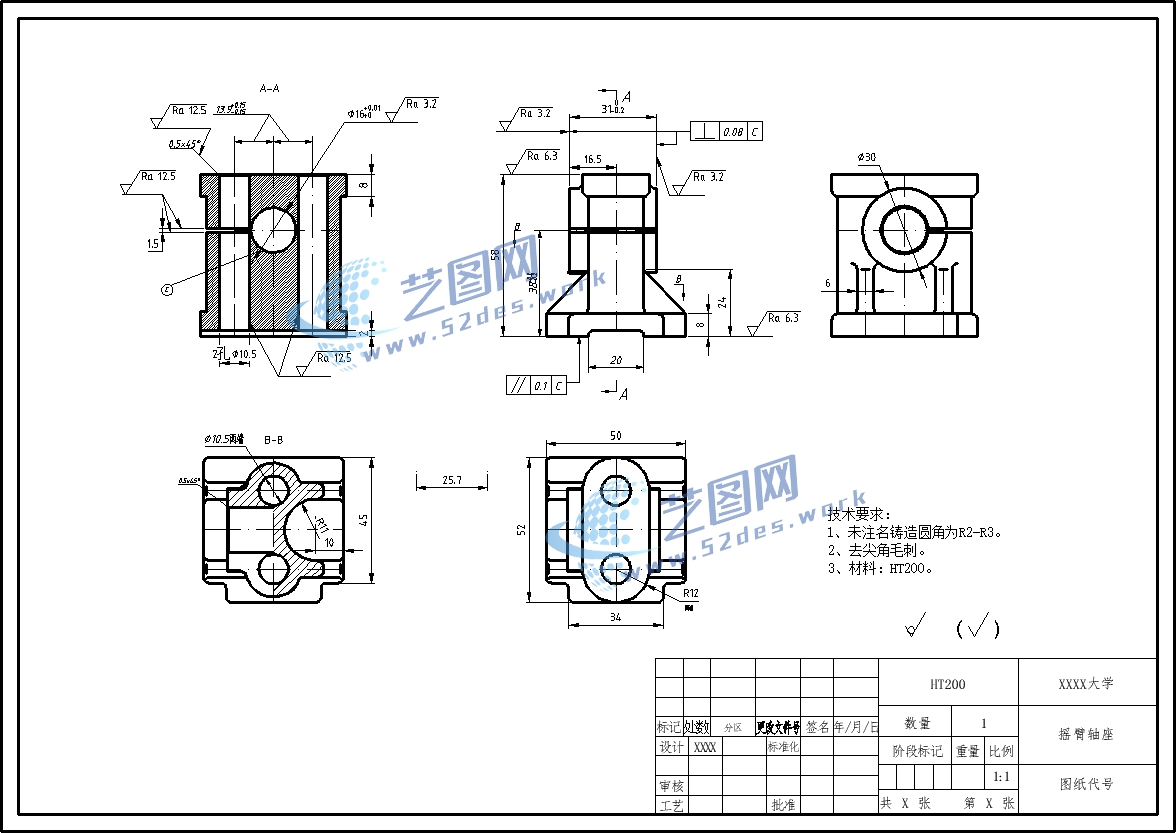

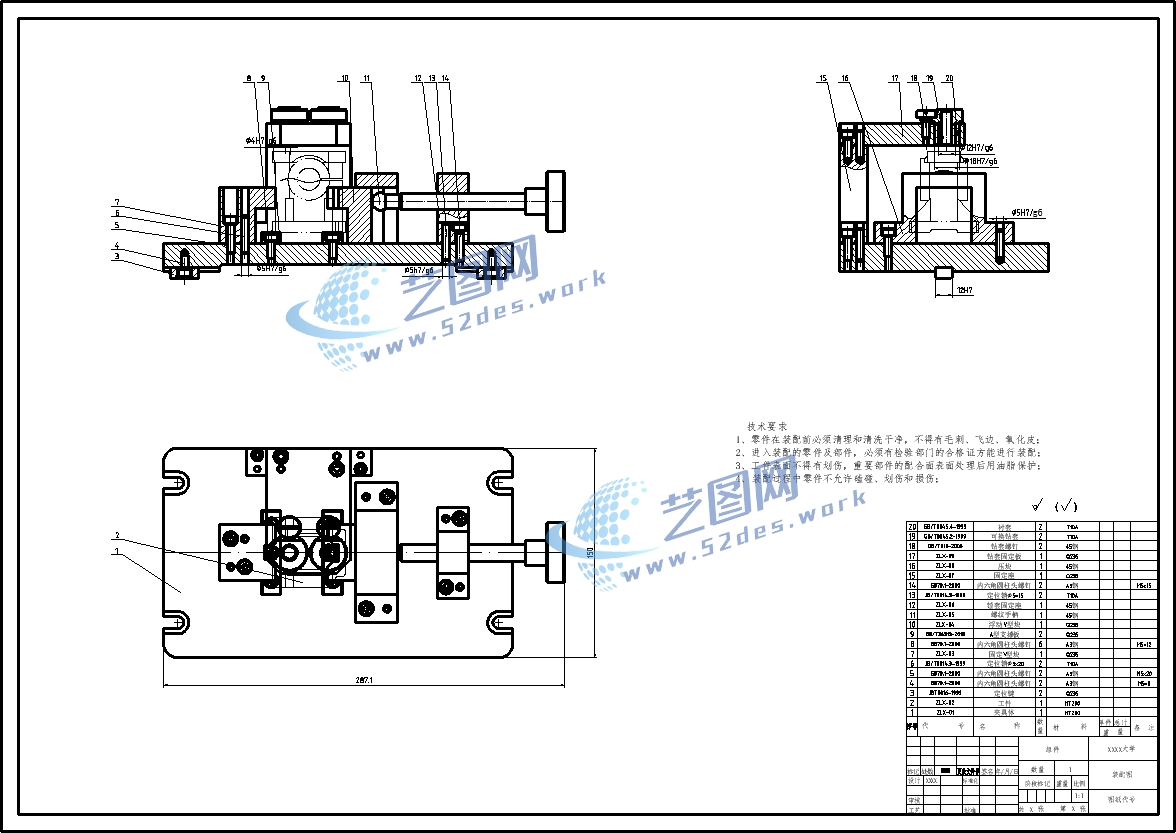

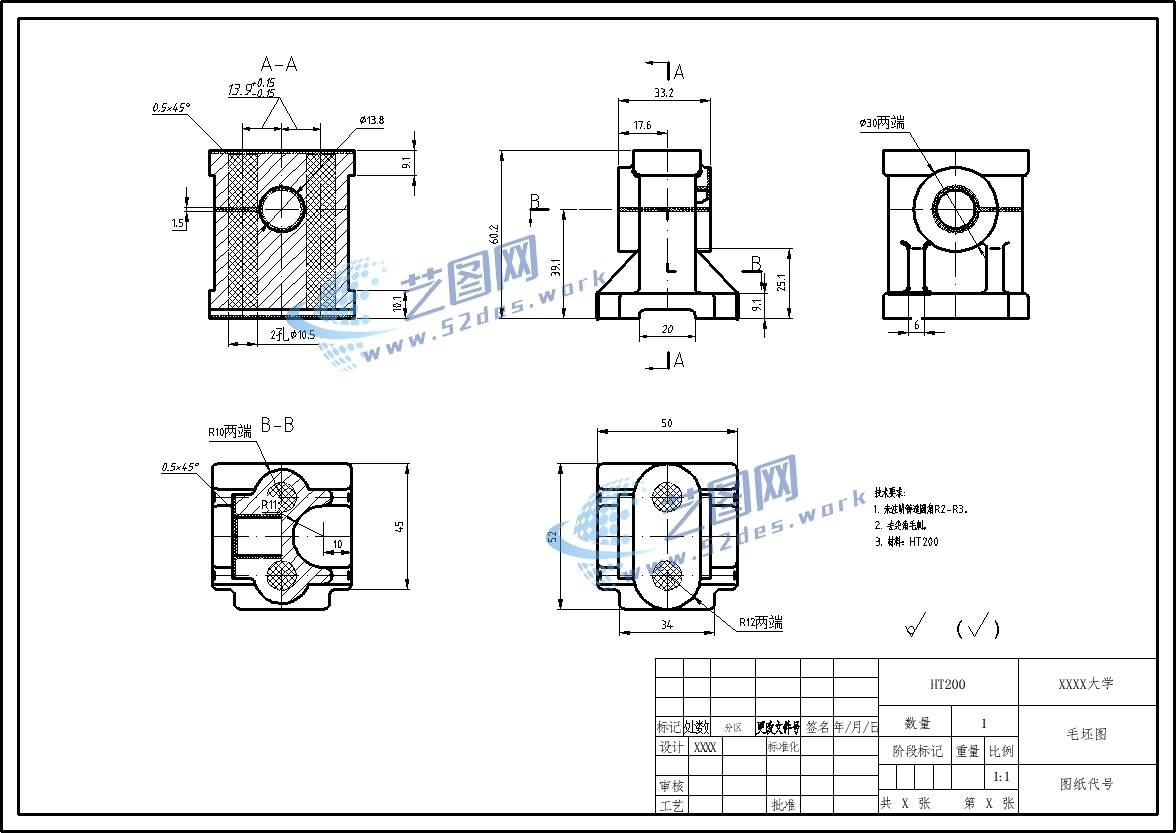

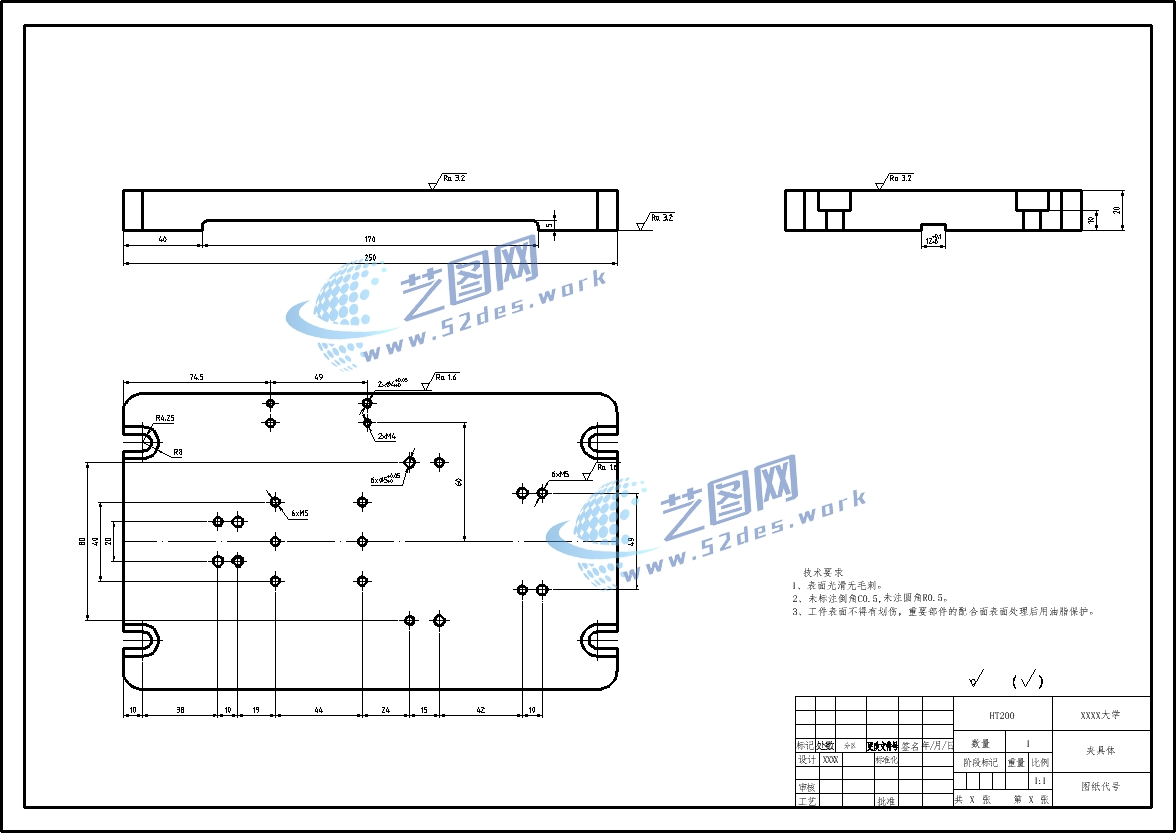

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：摇臂轴座 新国标CAD图纸：夹具体 新国标CAD图纸：摇臂轴座毛坯图

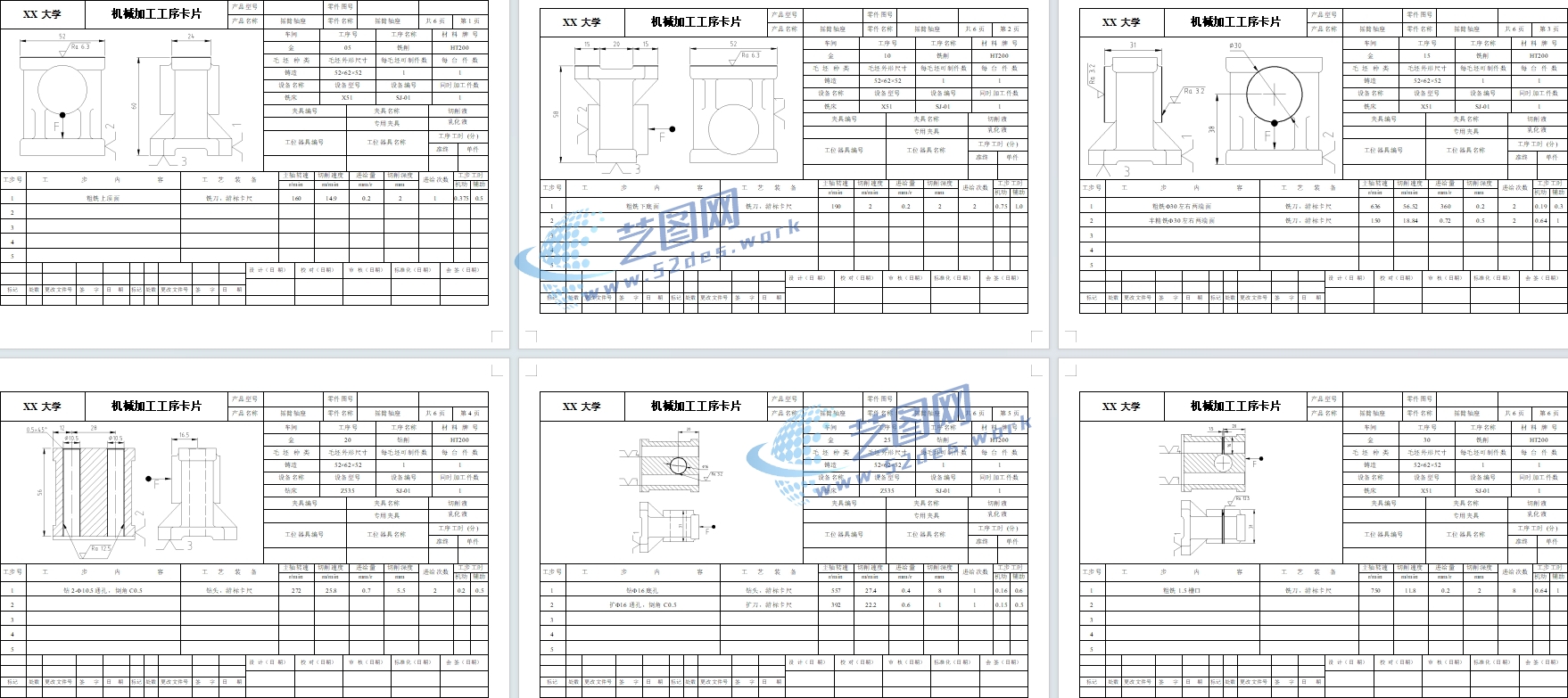

机械加工工序卡

夹紧机构采用螺纹手柄夹紧结构，通过螺杆旋转带动压紧元件对工件施加夹紧力，实现快速装夹与可靠固定。该结构操作简单、夹紧力可调，能够有效抵抗钻削过程中产生的切削振动。夹具体采用整体式底座设计，并设置辅助支撑结构，提高夹具整体刚度和承载能力，适用于摇臂轴座类零件批量钻孔加工。
