张紧轮支架铣叉脚面B面夹具设计solidworks21三维模型CAD图纸C25096

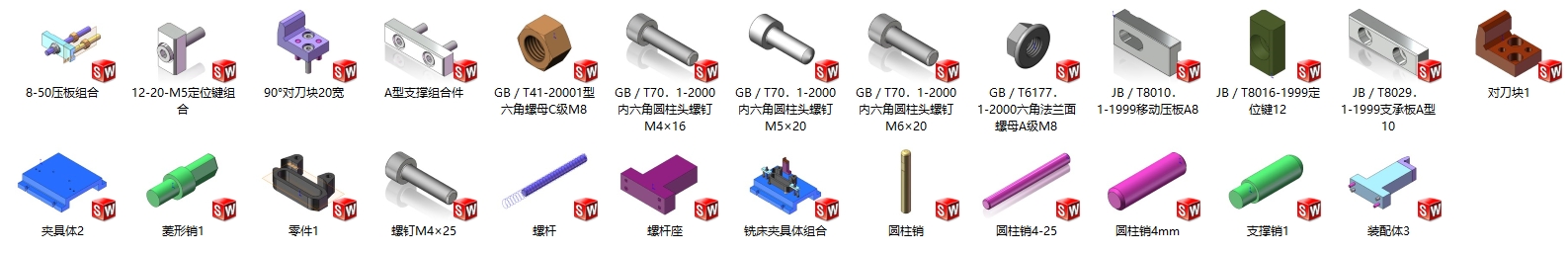

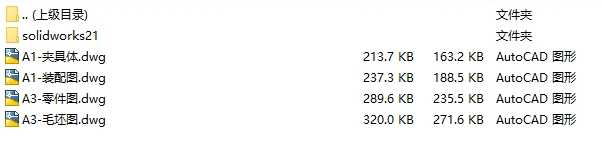

文件内容：solidworks21三维模型、CAD图纸solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

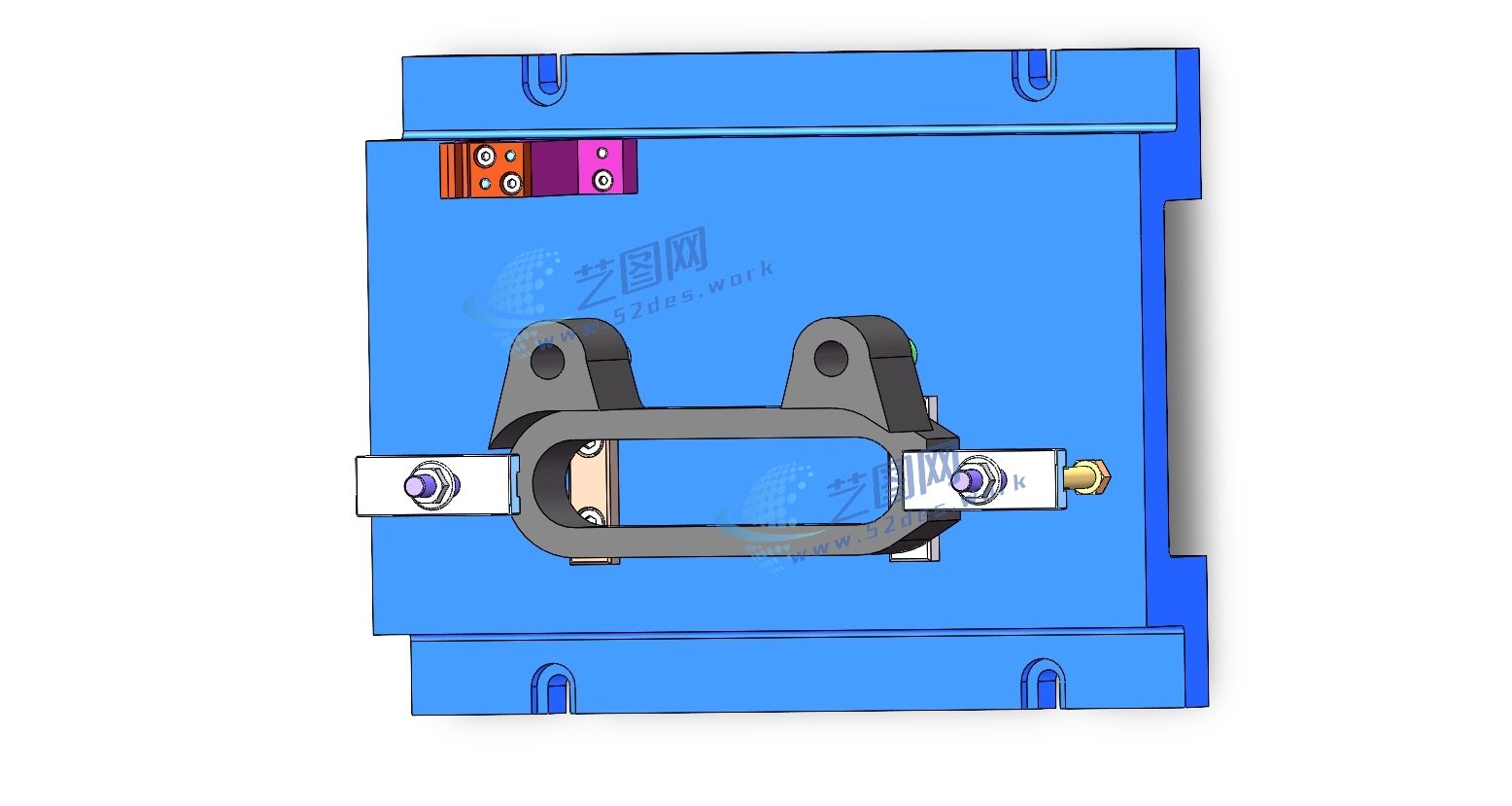

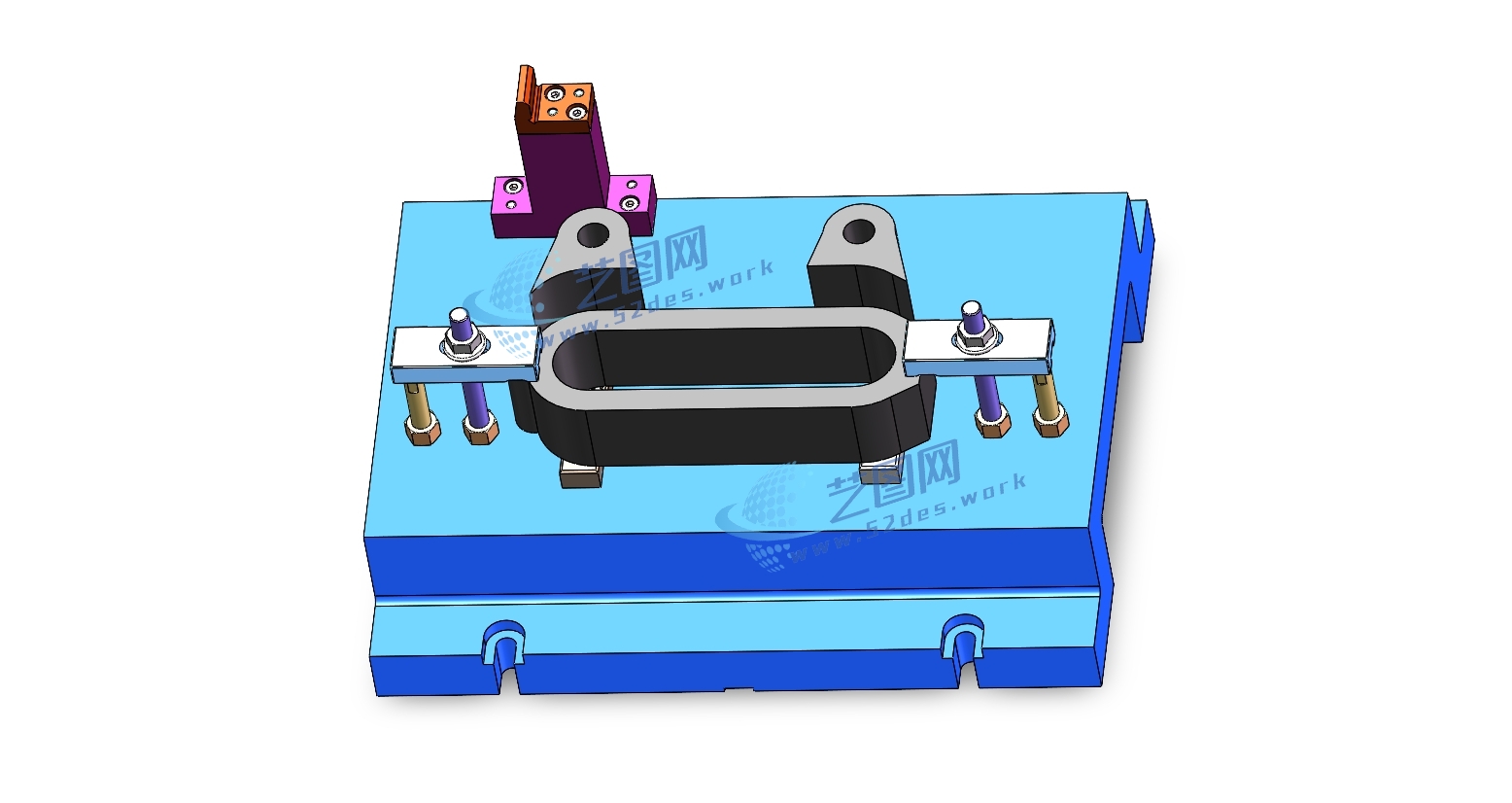

该夹具主要用于张紧轮支架叉脚面B面的铣削加工，整体采用一面两销定位方式进行工件定位，由定位销、菱形销以及移动压板组成主要定位夹紧结构。夹具底座作为基础支撑件，通过精加工定位平面保证工件安装精度，利用工件上的基准孔与定位销配合限制工件的平面移动自由度，再通过菱形销消除工件转动自由度，实现稳定可靠的六点定位。

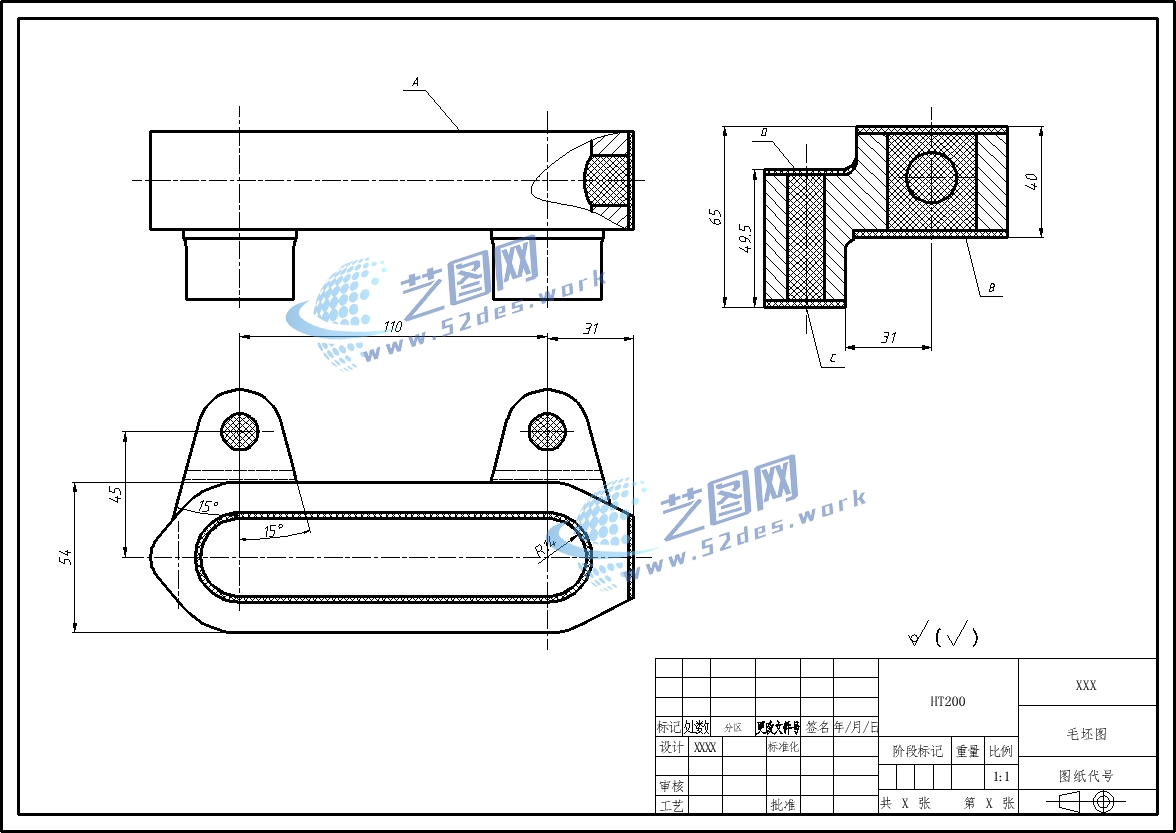

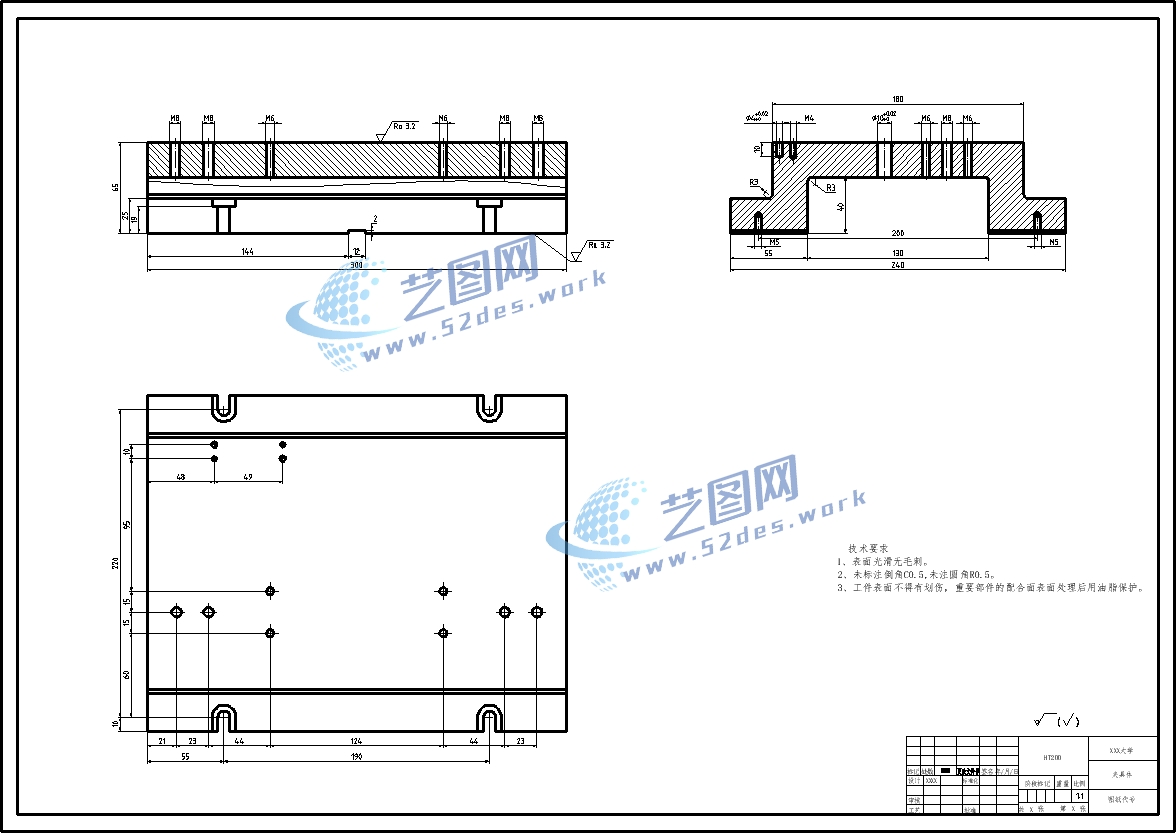

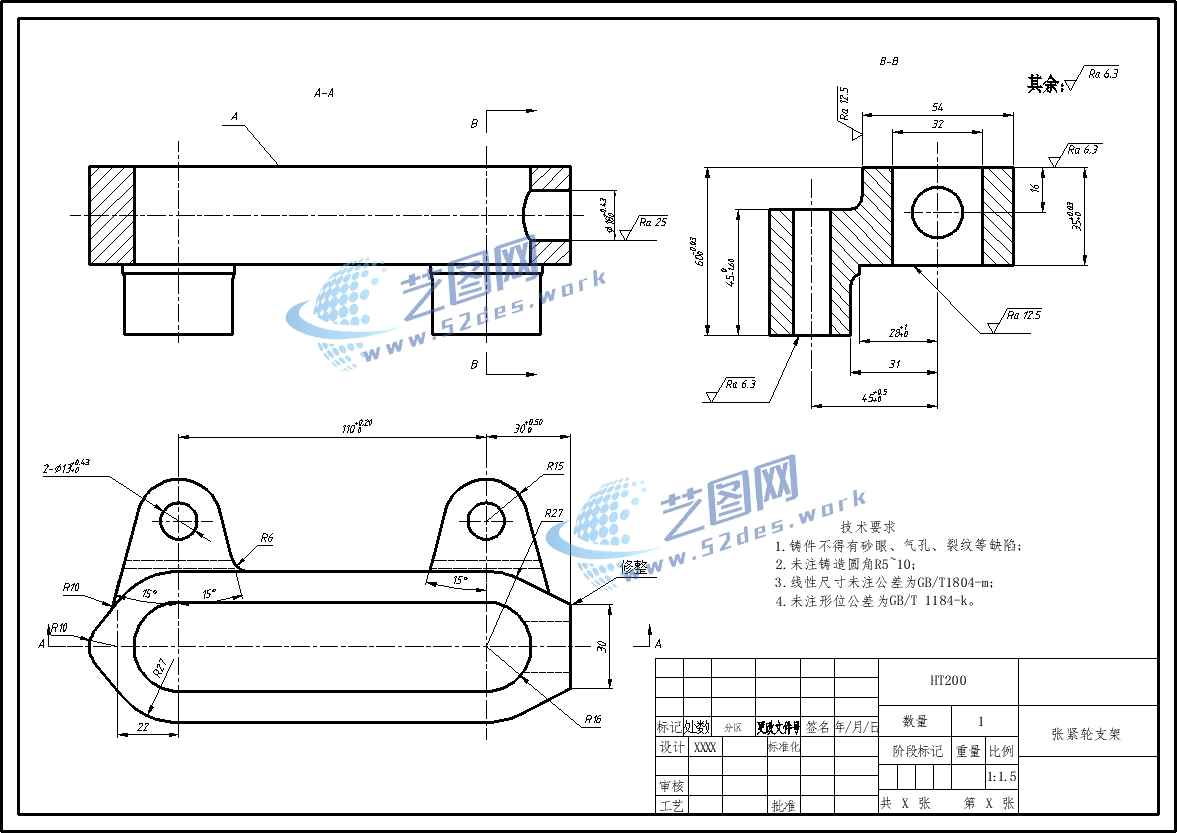

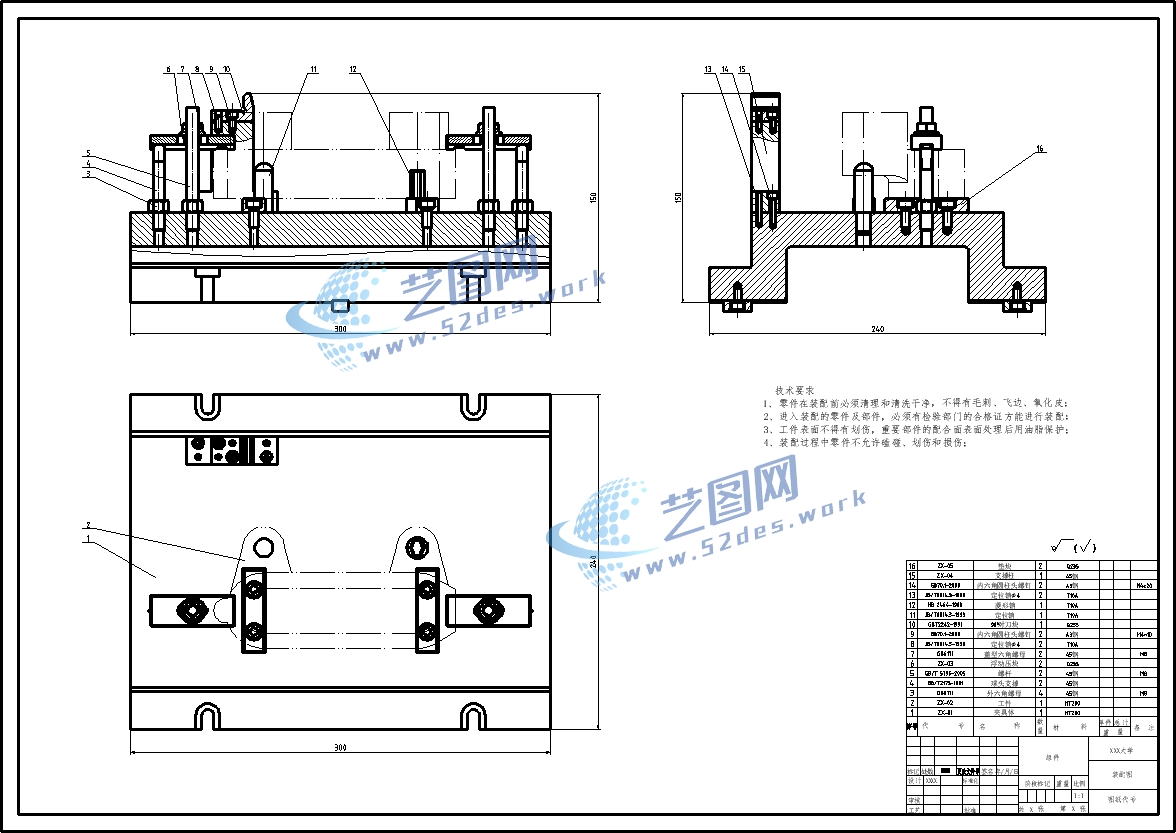

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：张紧轮支架 新国标CAD图纸：夹具体 新国标CAD图纸：张紧轮支架毛坯图

夹紧机构采用移动压板结构，通过螺栓调节压紧位置，使压板能够快速避让工件装卸区域，同时对张紧轮支架施加垂直方向夹紧力。该结构具有操作方便、夹紧可靠、重复定位精度高等特点，适合批量生产中的铣削加工。夹具中设置辅助支撑结构，提高工件加工过程中的刚性，减少铣削振动，提高B面加工质量。
