转向臂插8键槽夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25111

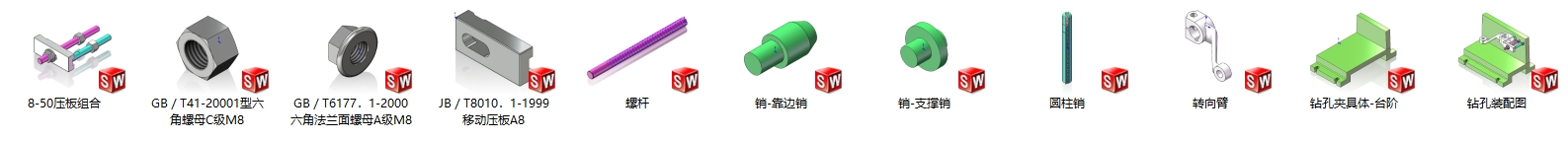

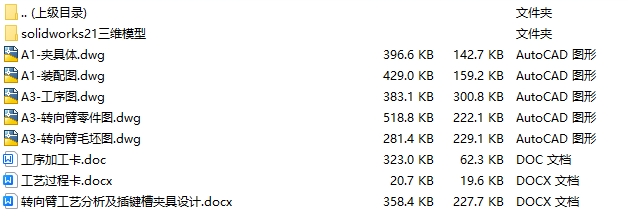

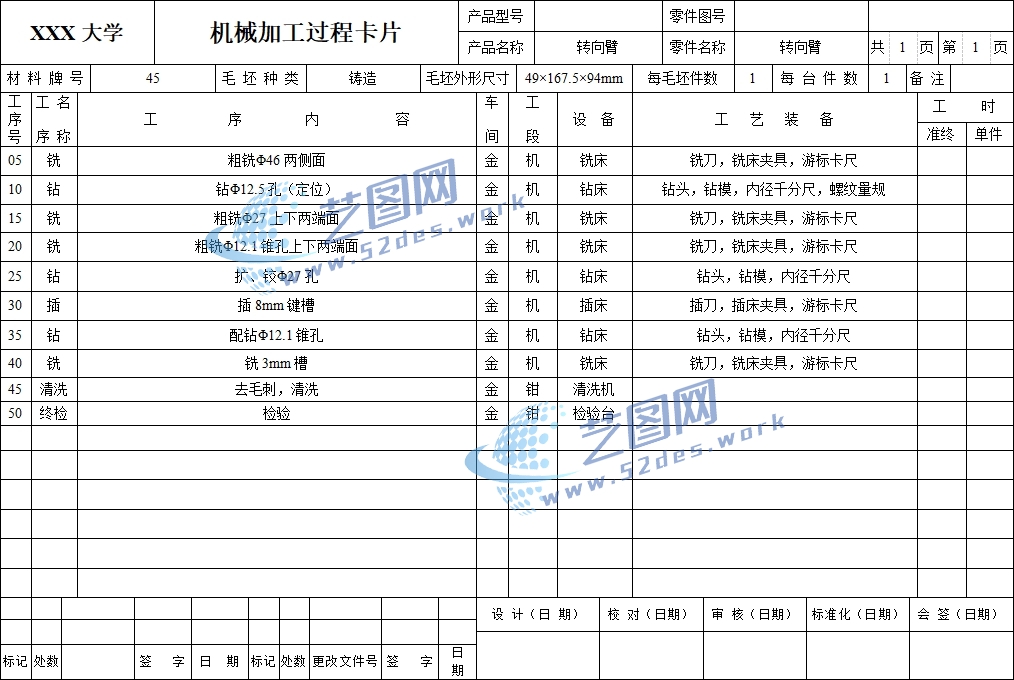

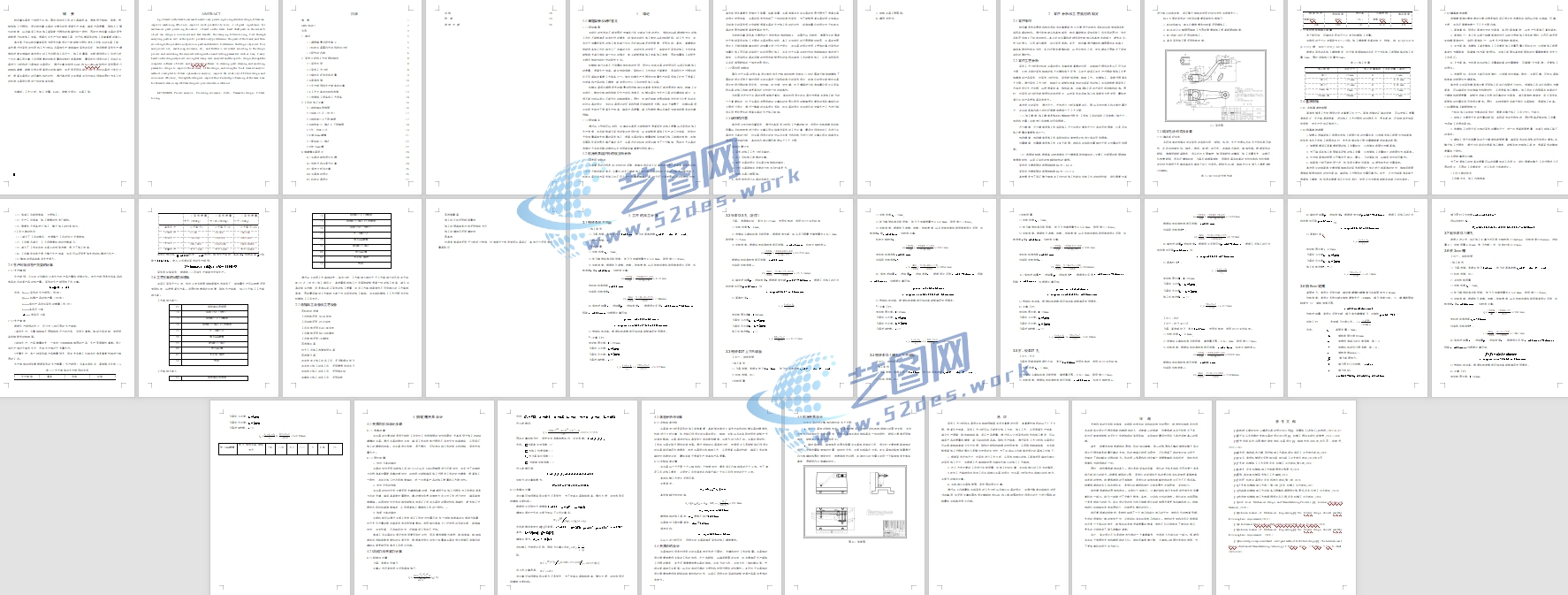

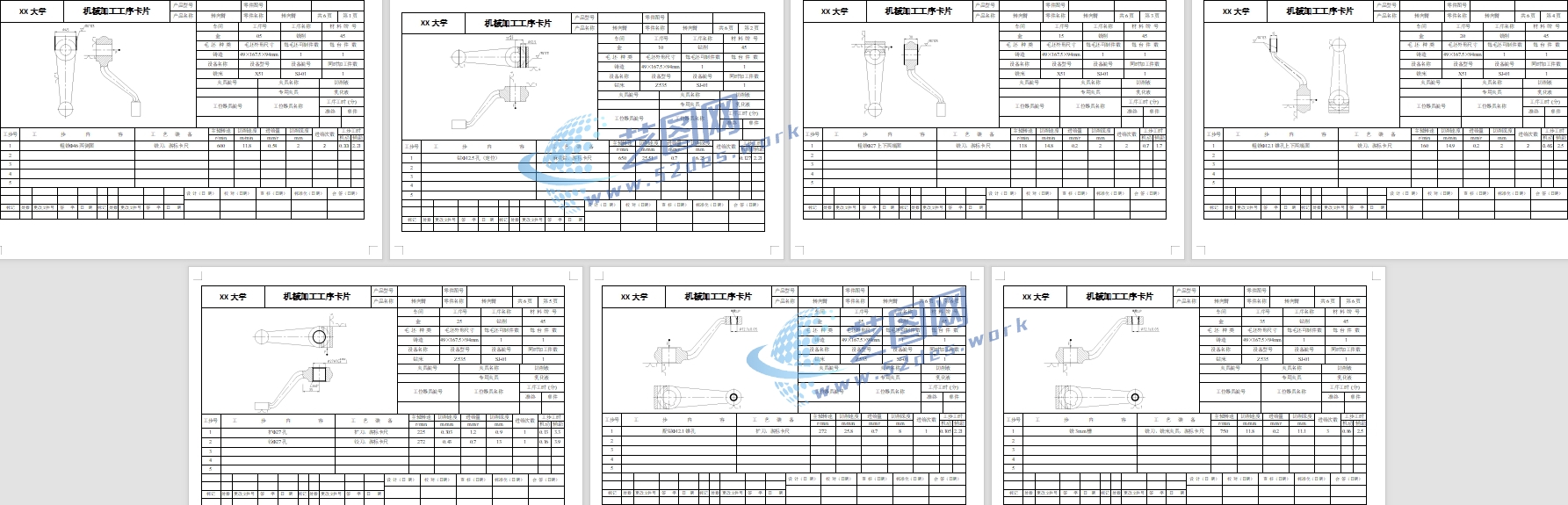

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

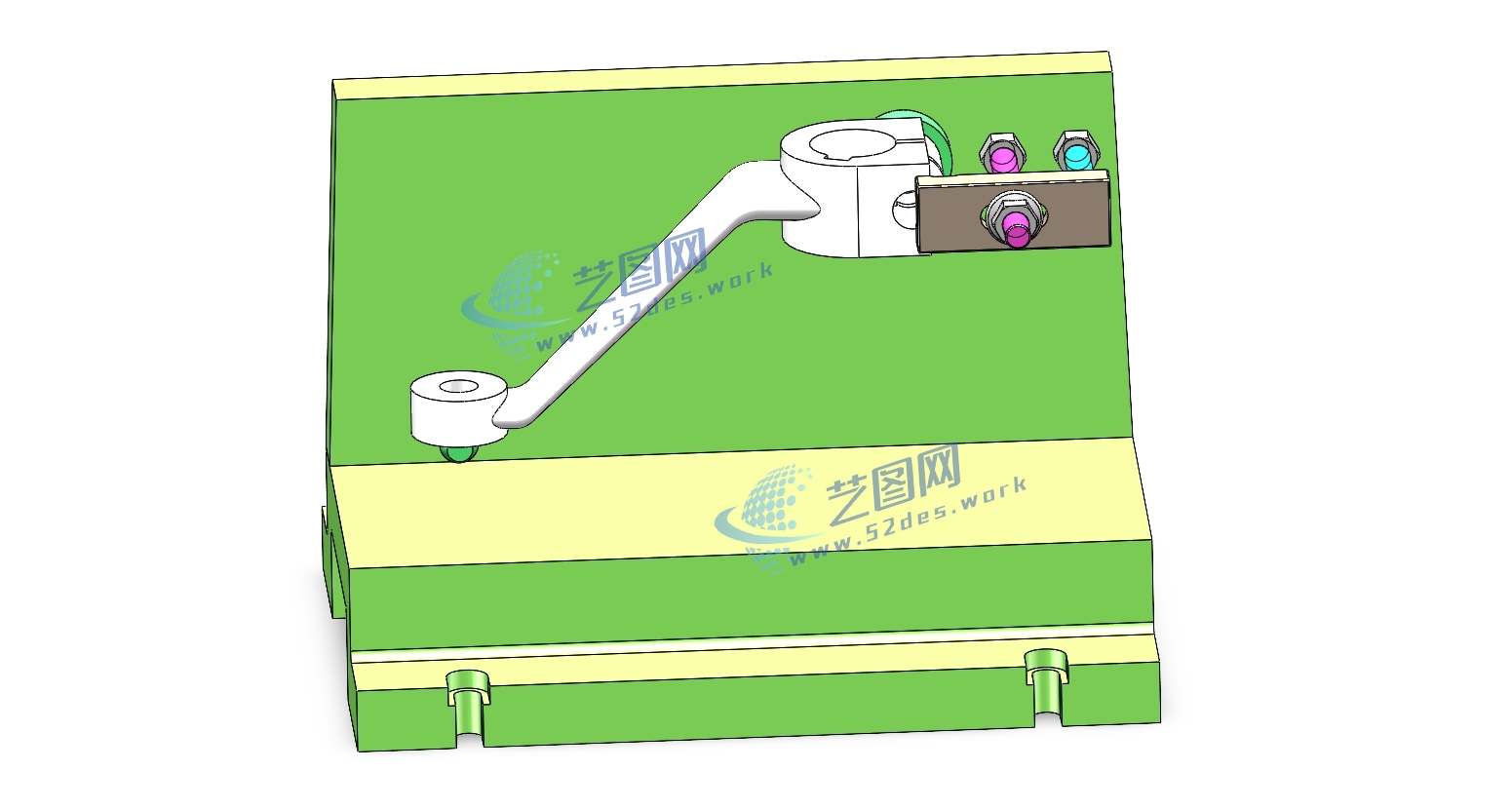

该转向臂插8键槽夹具采用加工后的孔与侧端面作为主要定位基准，结合定位销实现工件的精确定位。夹具通过圆柱定位销插入工件已加工孔内，限制工件的平面移动自由度，同时利用侧端面作为辅助定位面，保证转向臂在加工过程中的轴向位置稳定

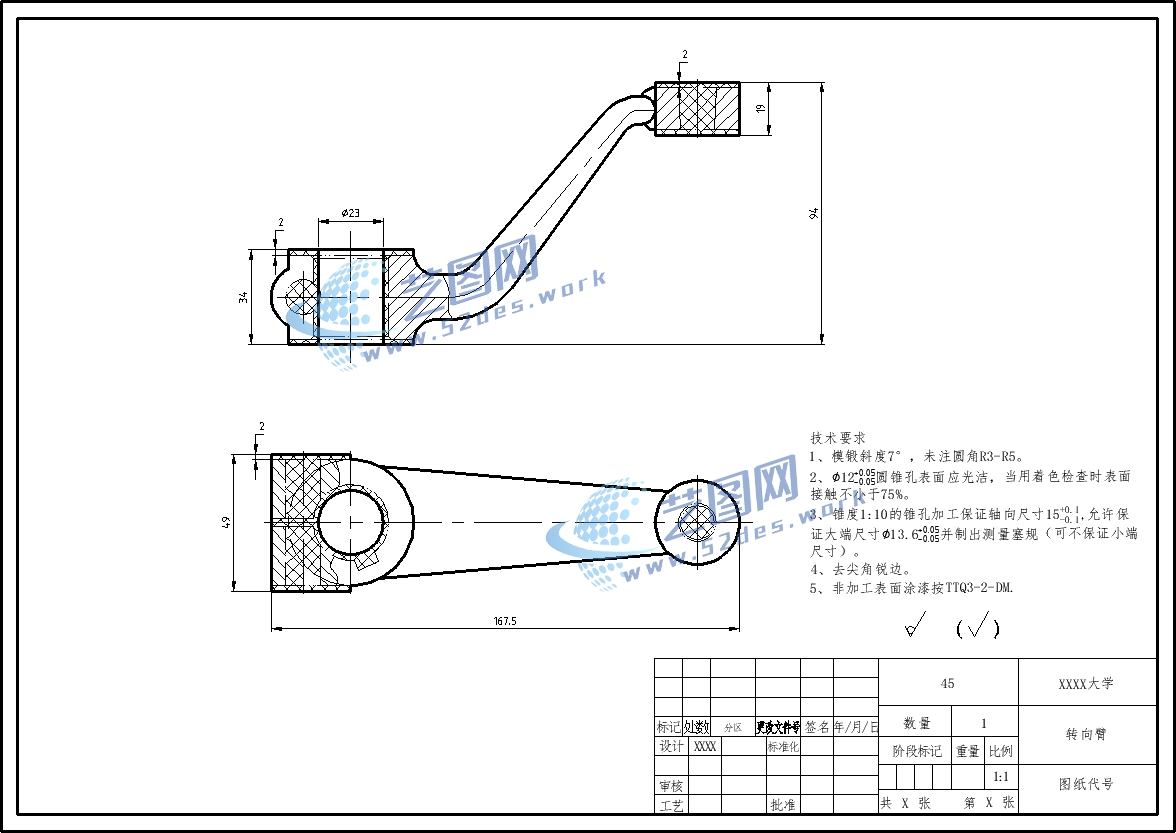

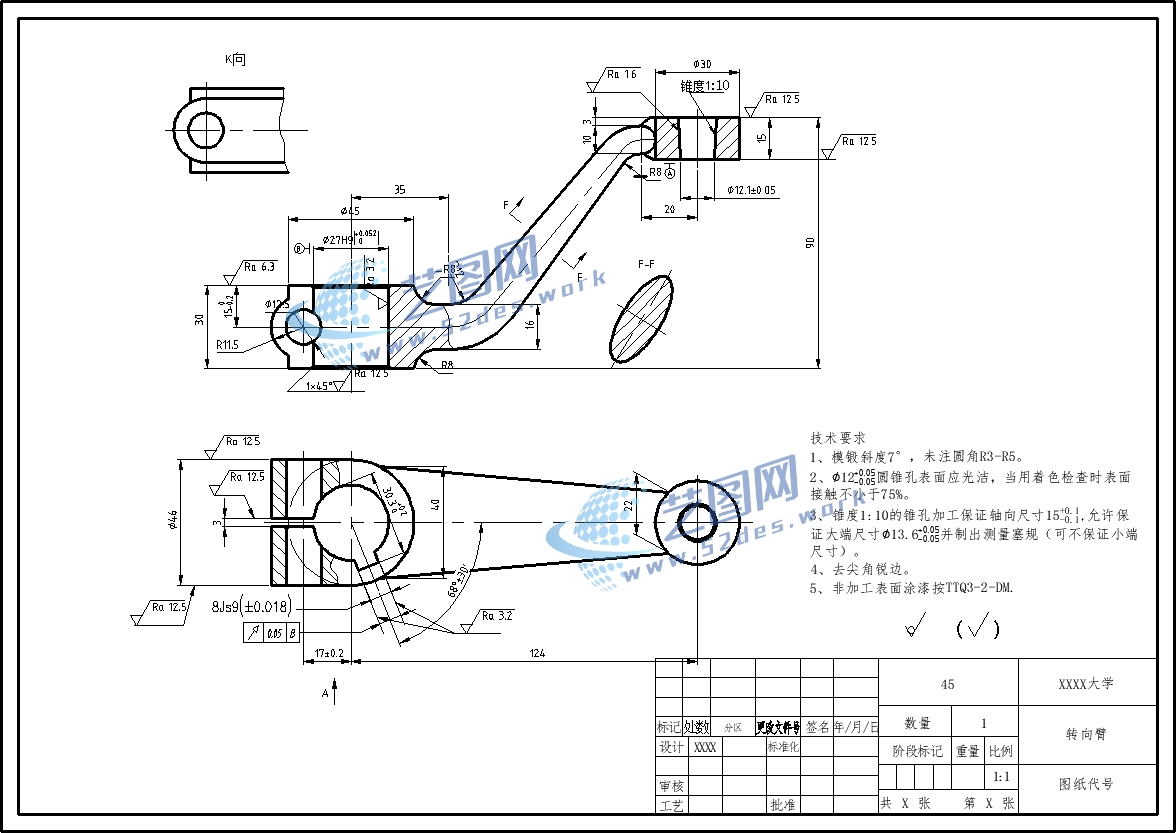

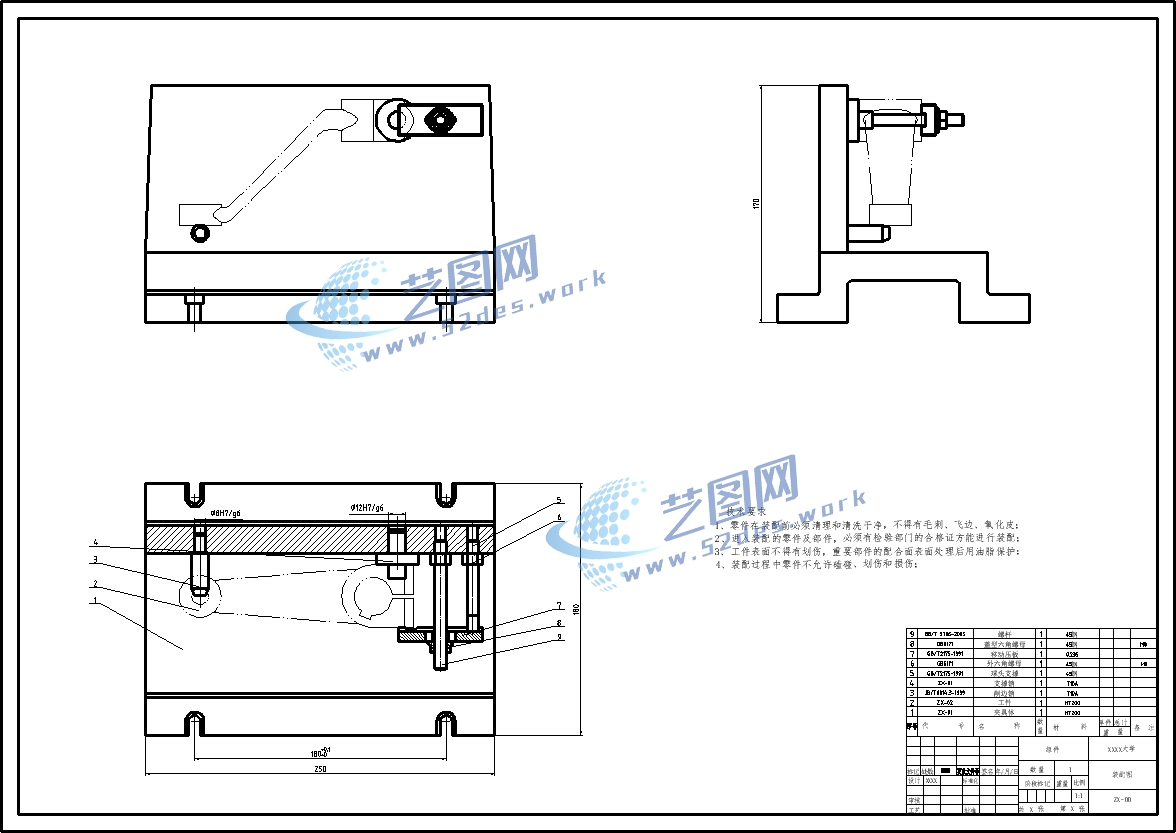

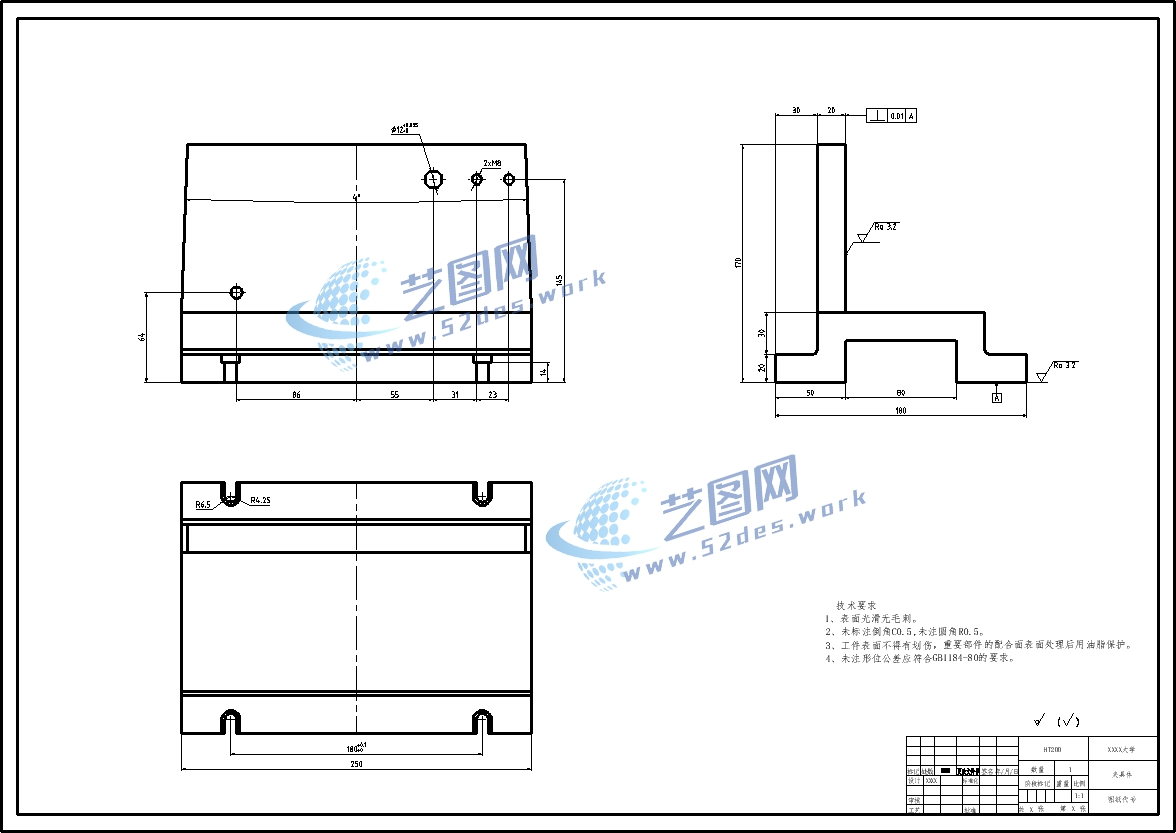

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体 新国标CAD图纸：转向臂 新国标CAD图纸：转向臂毛坯图

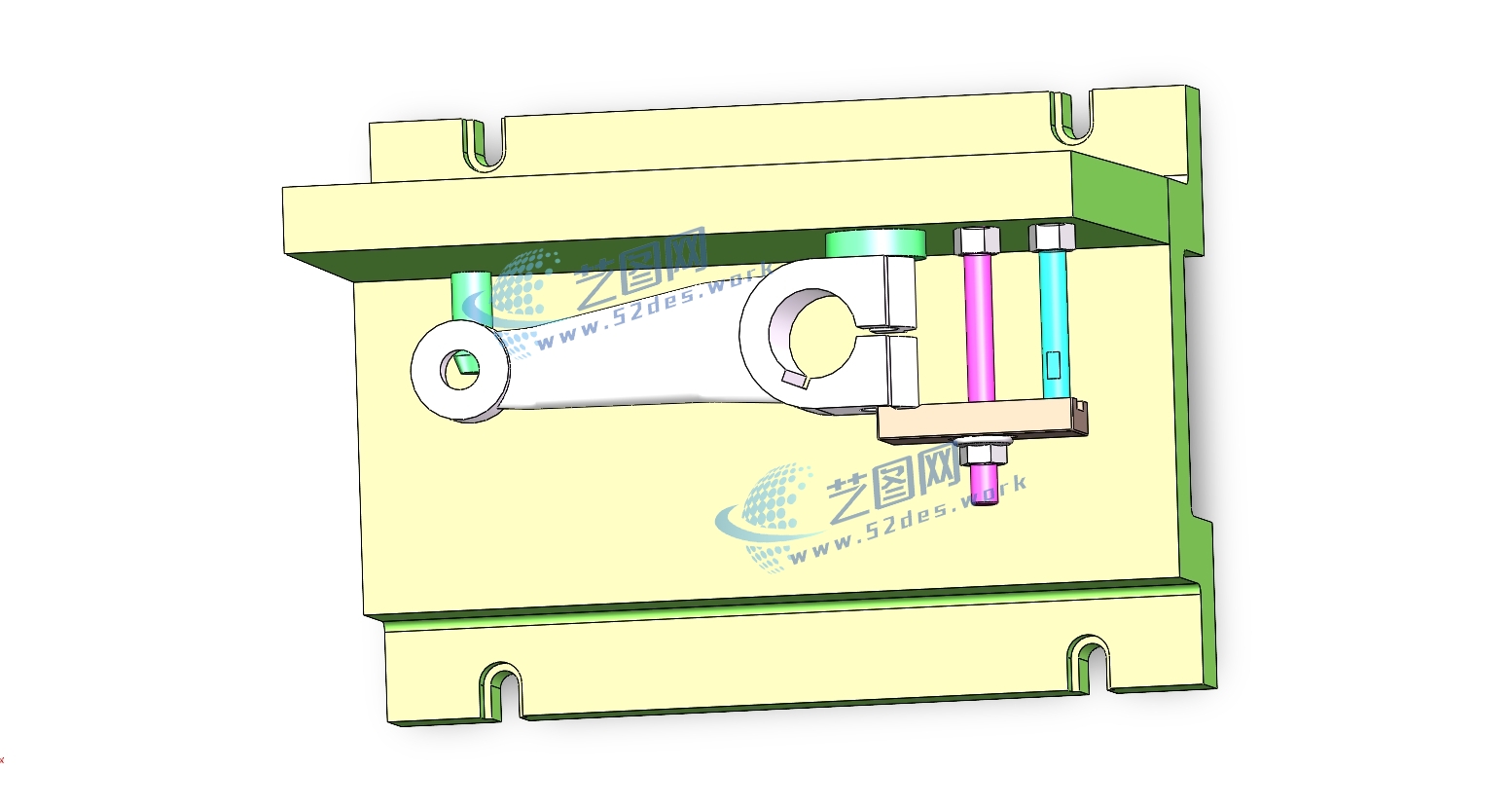

夹紧机构采用压板夹紧方式，通过顶部压紧元件对工件施加稳定夹紧力，使工件紧贴定位面，避免插削过程中因切削力作用产生松动或偏移。夹具整体结构由夹具体、定位销、侧定位块、压紧组件及导向结构组成，具有结构紧凑、装夹方便、定位可靠等特点。加工时配合插床运动，可保证8键槽的加工精度，提升生产效率和加工稳定性。
