支架套车34孔夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25133

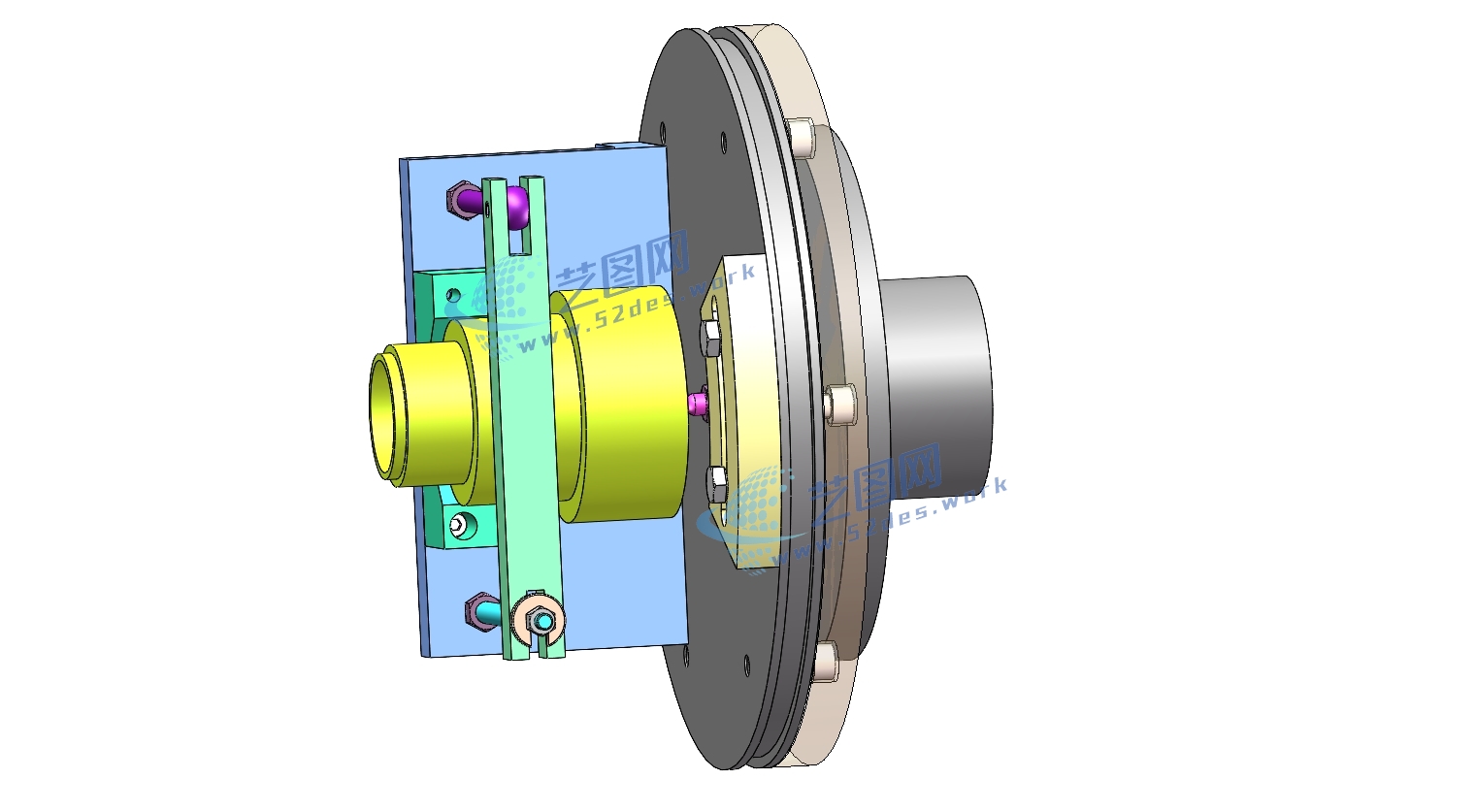

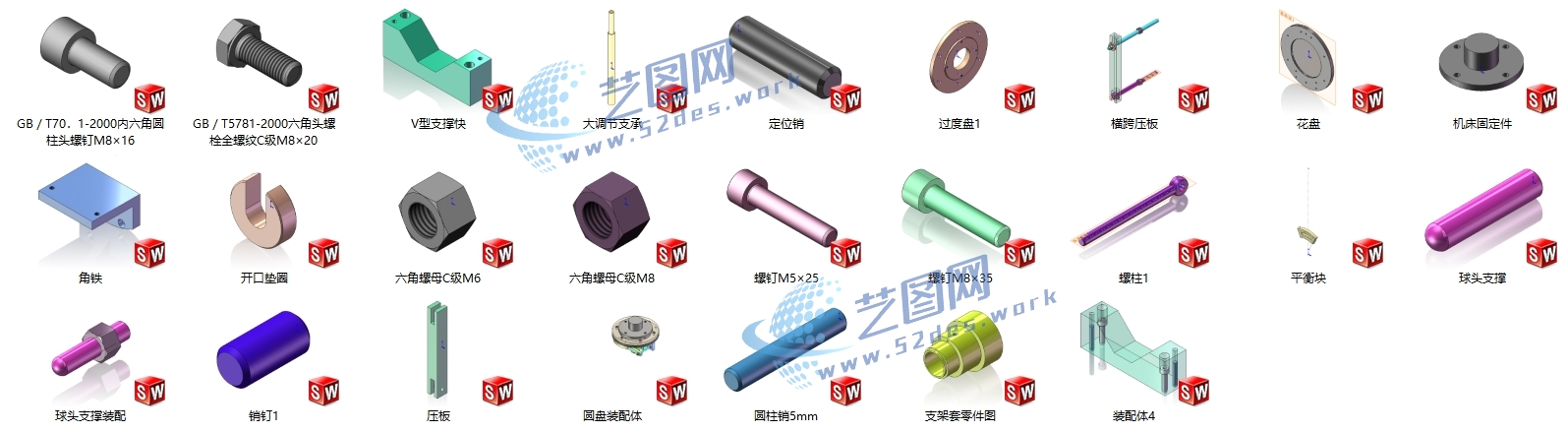

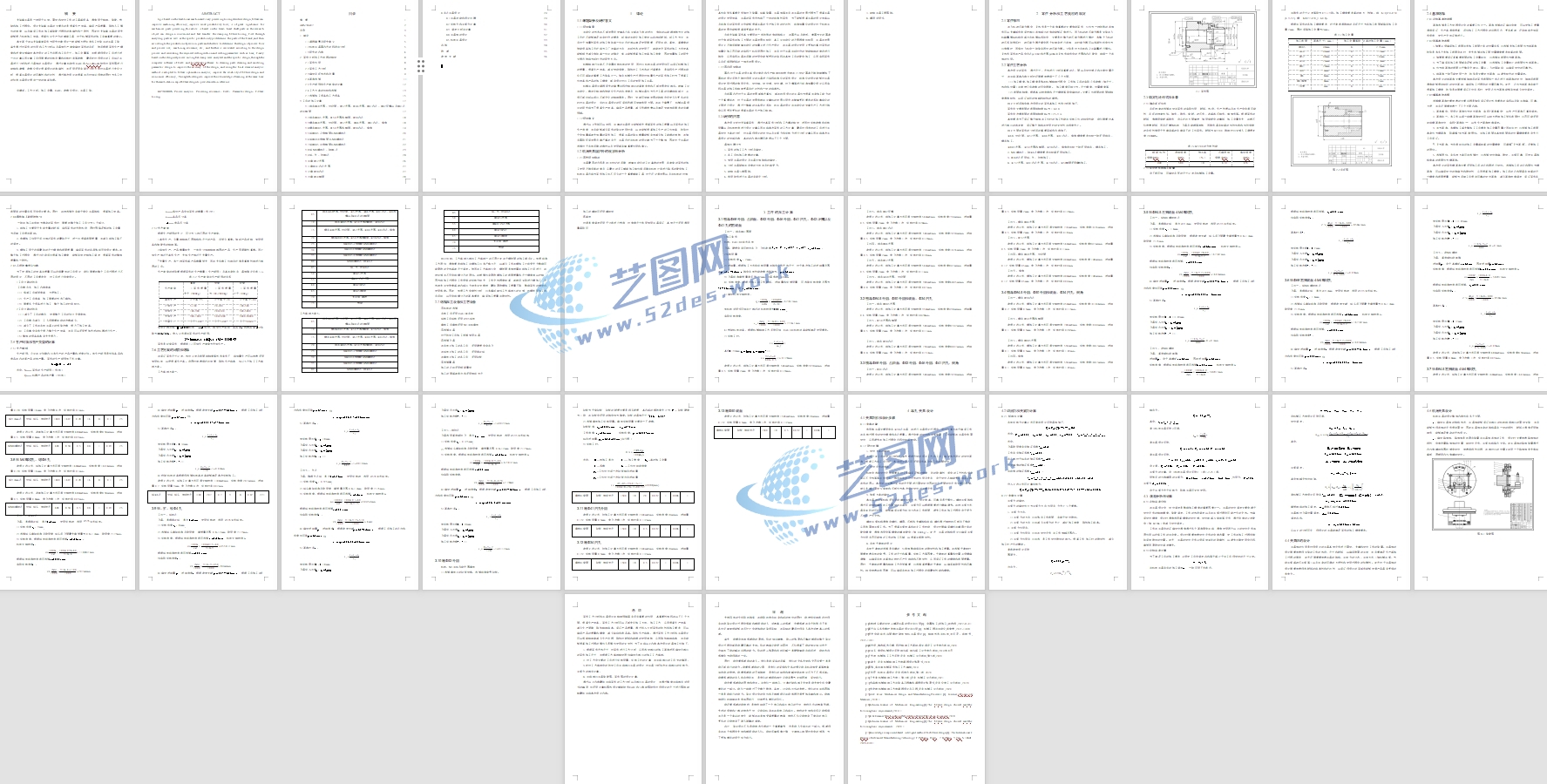

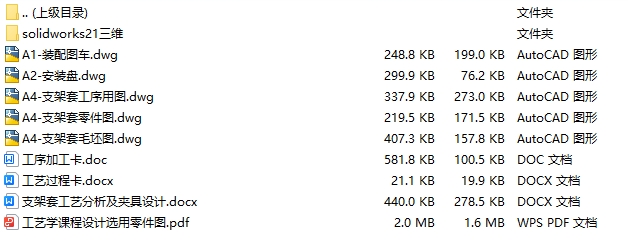

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

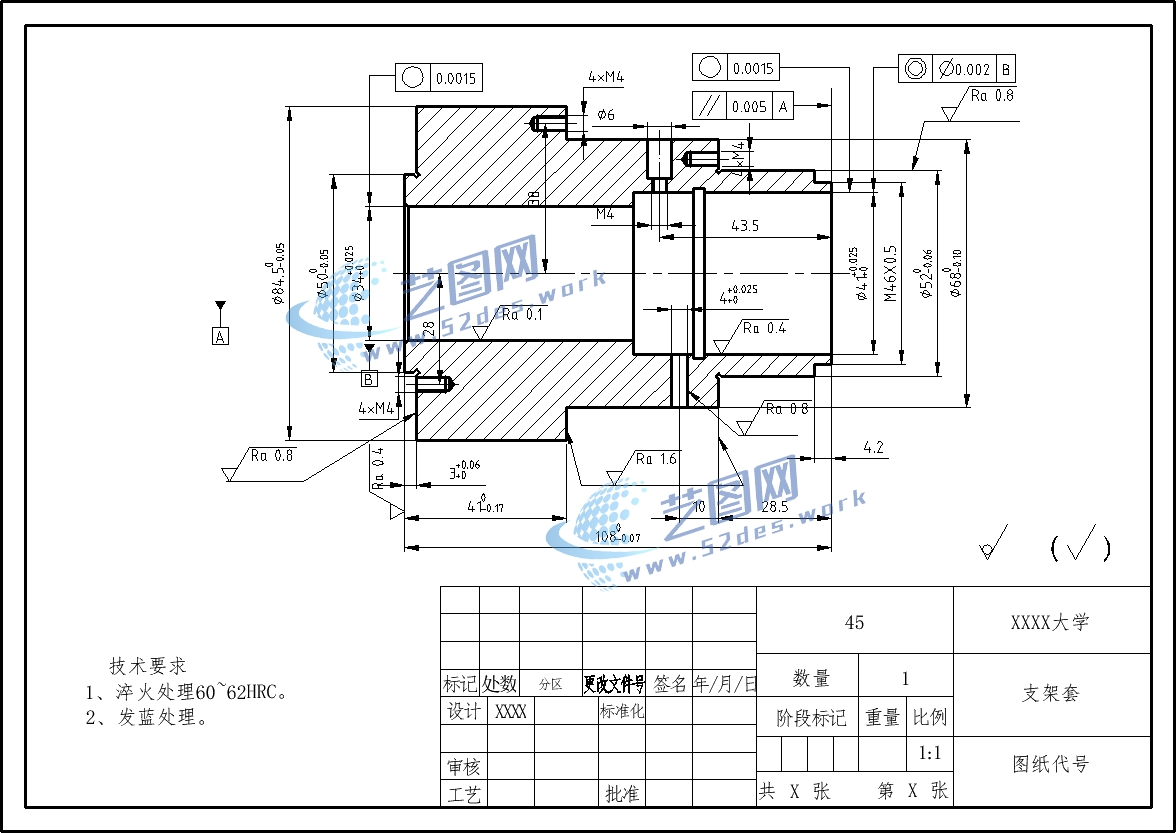

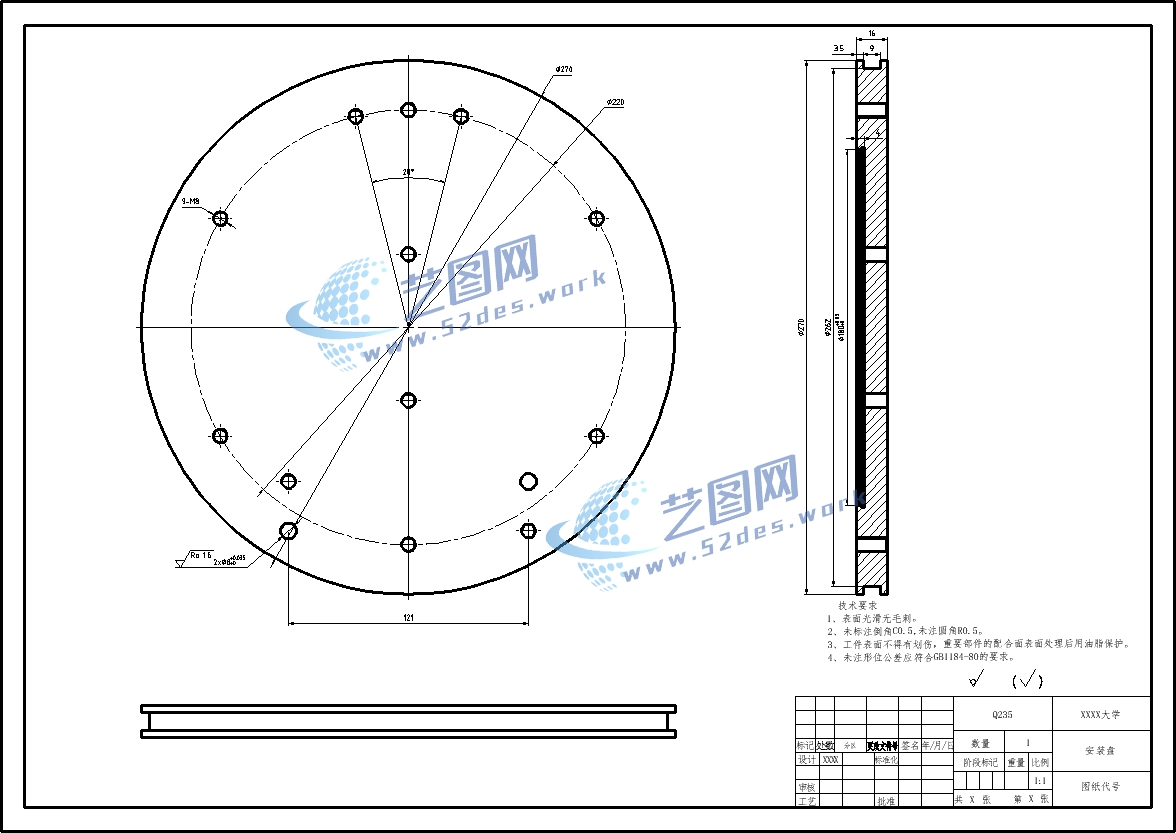

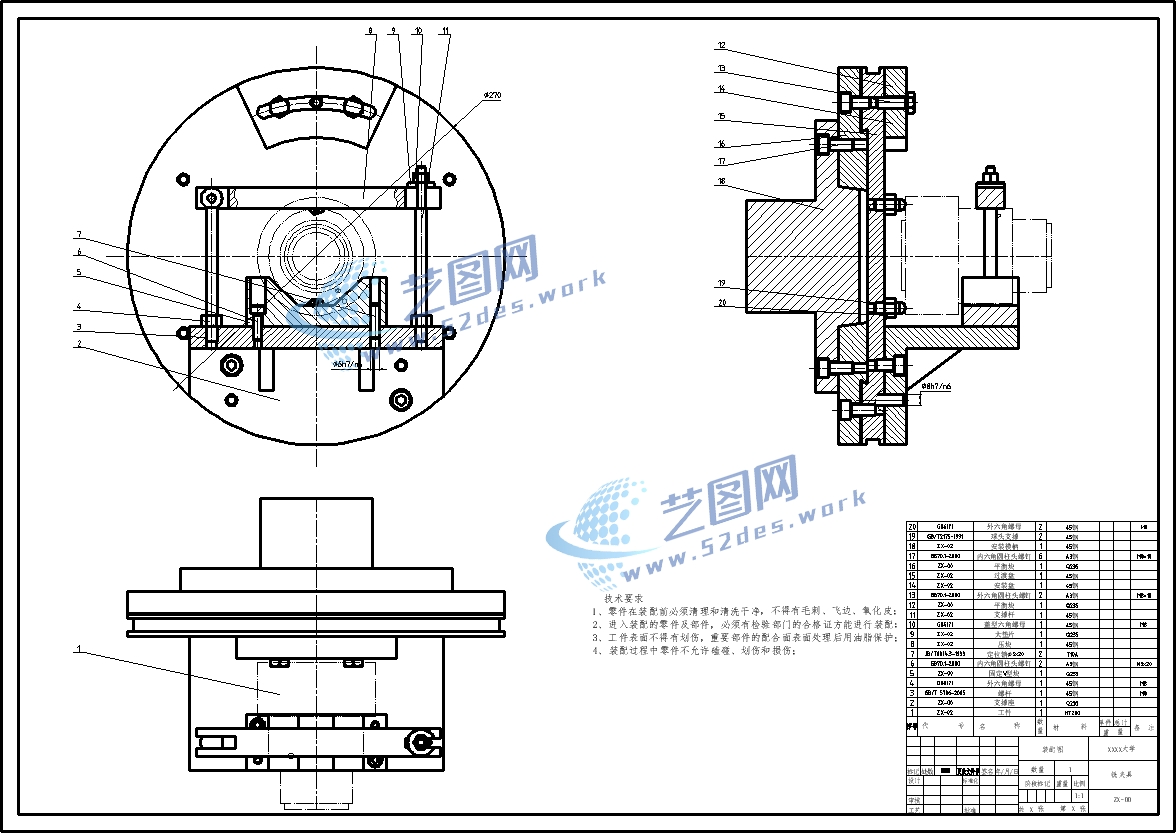

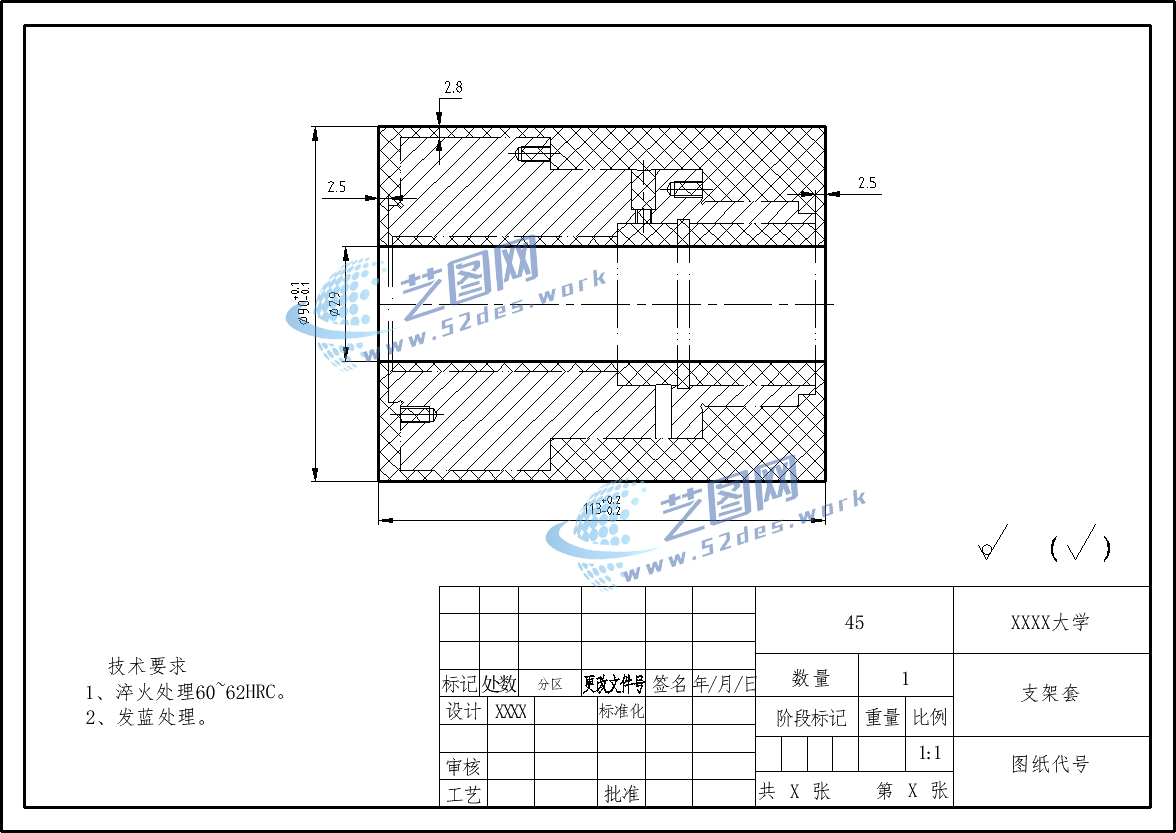

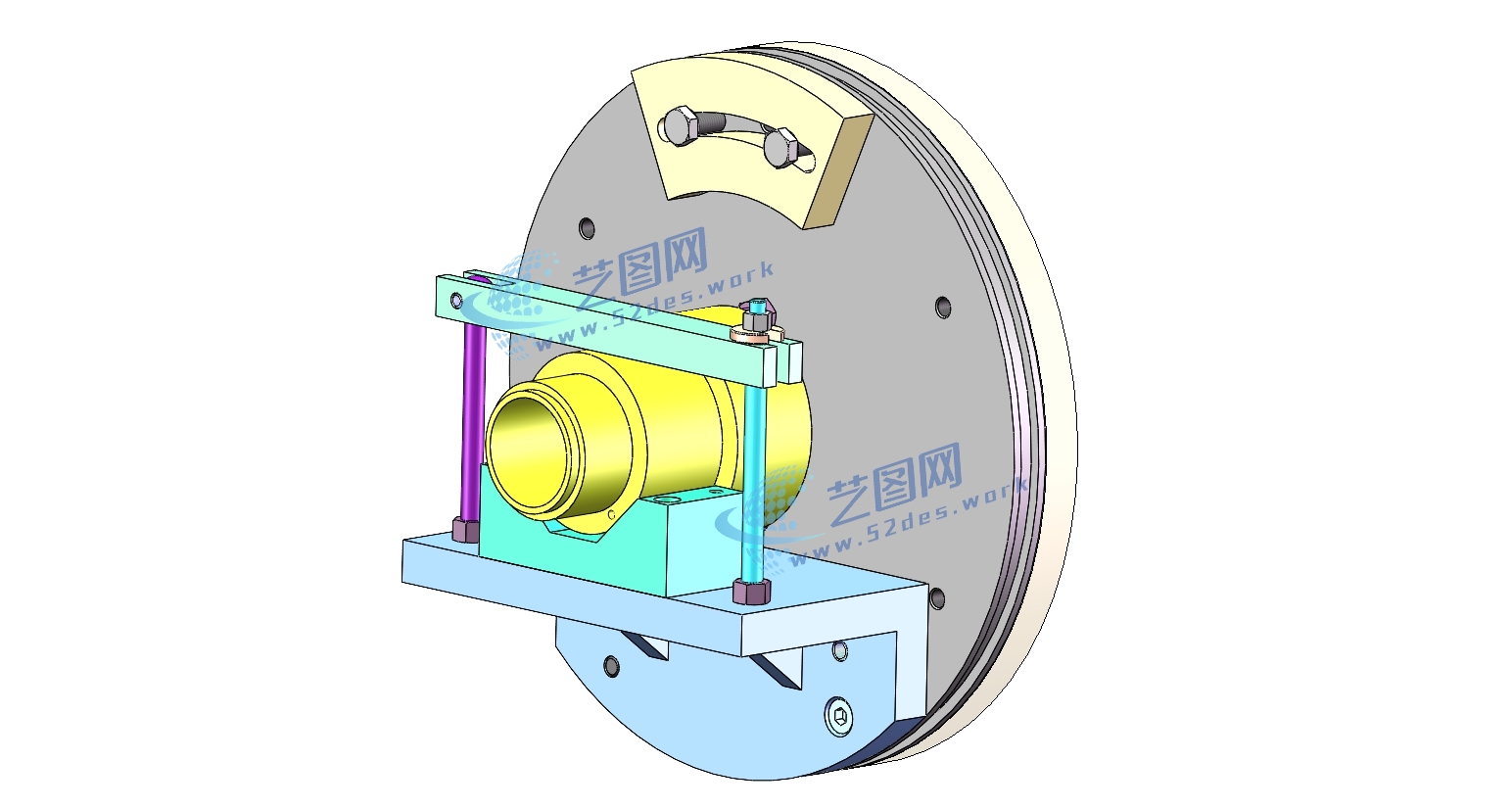

支架套车34孔夹具采用外圆、V型块及端面支撑钉组合定位结构，以工件外圆表面作为主要径向定位基准，通过V型块对圆柱外形进行稳定支承，有效限制工件径向移动及转动自由度，保证车削加工过程中工件轴线与机床主轴保持良好的同轴度。端面支撑钉对工件端面进行轴向定位，提高装夹刚性，避免加工过程中因切削力导致工件窜动。新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：支架套 新国标CAD图纸：安装盘新国标CAD图纸：支架套毛坯图

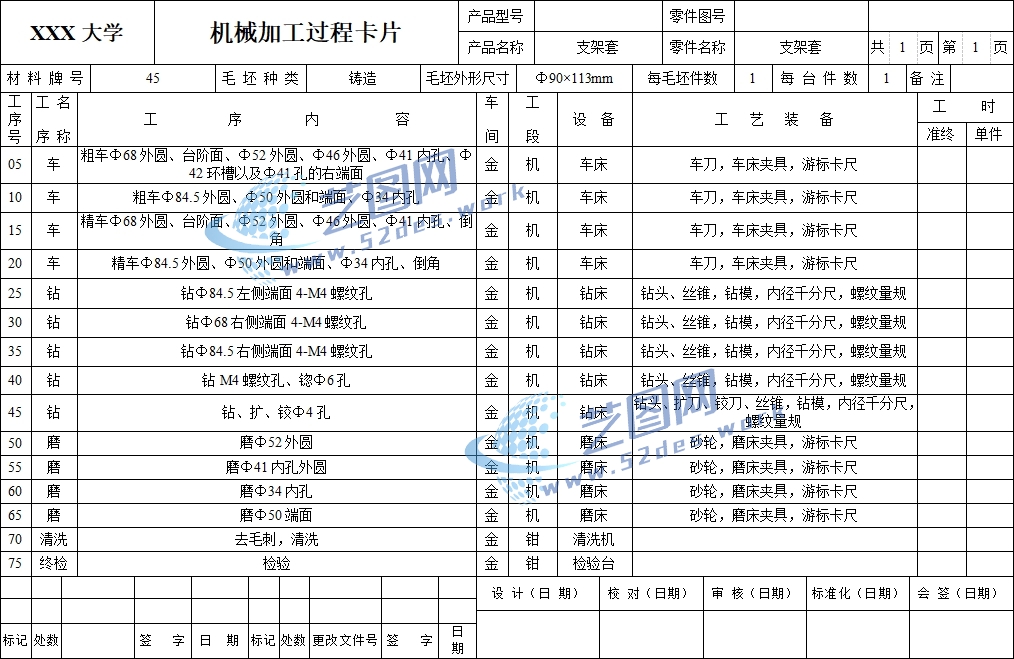

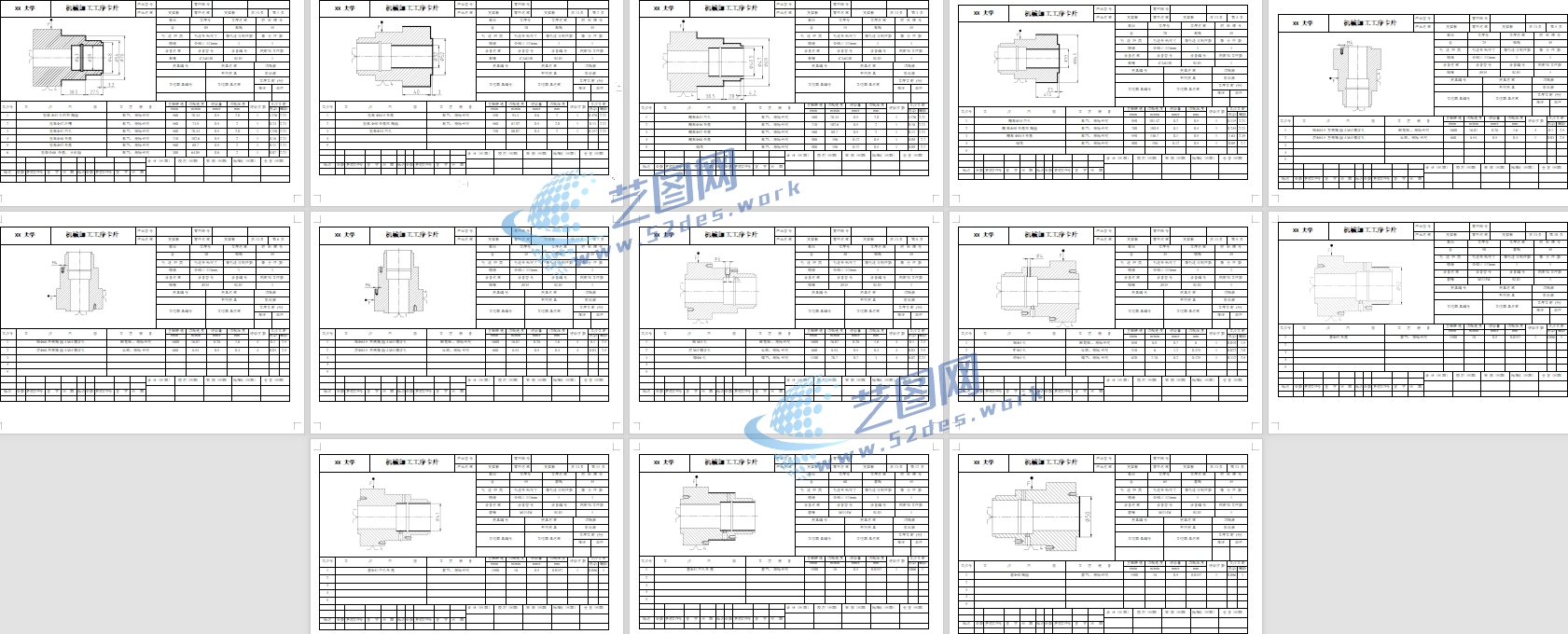

机械加工工序卡

夹具整体采用刚性支撑架结构，并结合压紧机构实现工件可靠固定。V型块与端面支撑钉形成可靠的定位基准体系，使工件受力均匀，适用于支架套类零件34孔车削加工。该夹具具有定位精度高、结构稳定、装夹方便等特点，能够有效提高孔加工尺寸精度和表面加工质量，满足机械加工批量生产需求。
