支架钻18孔夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25138

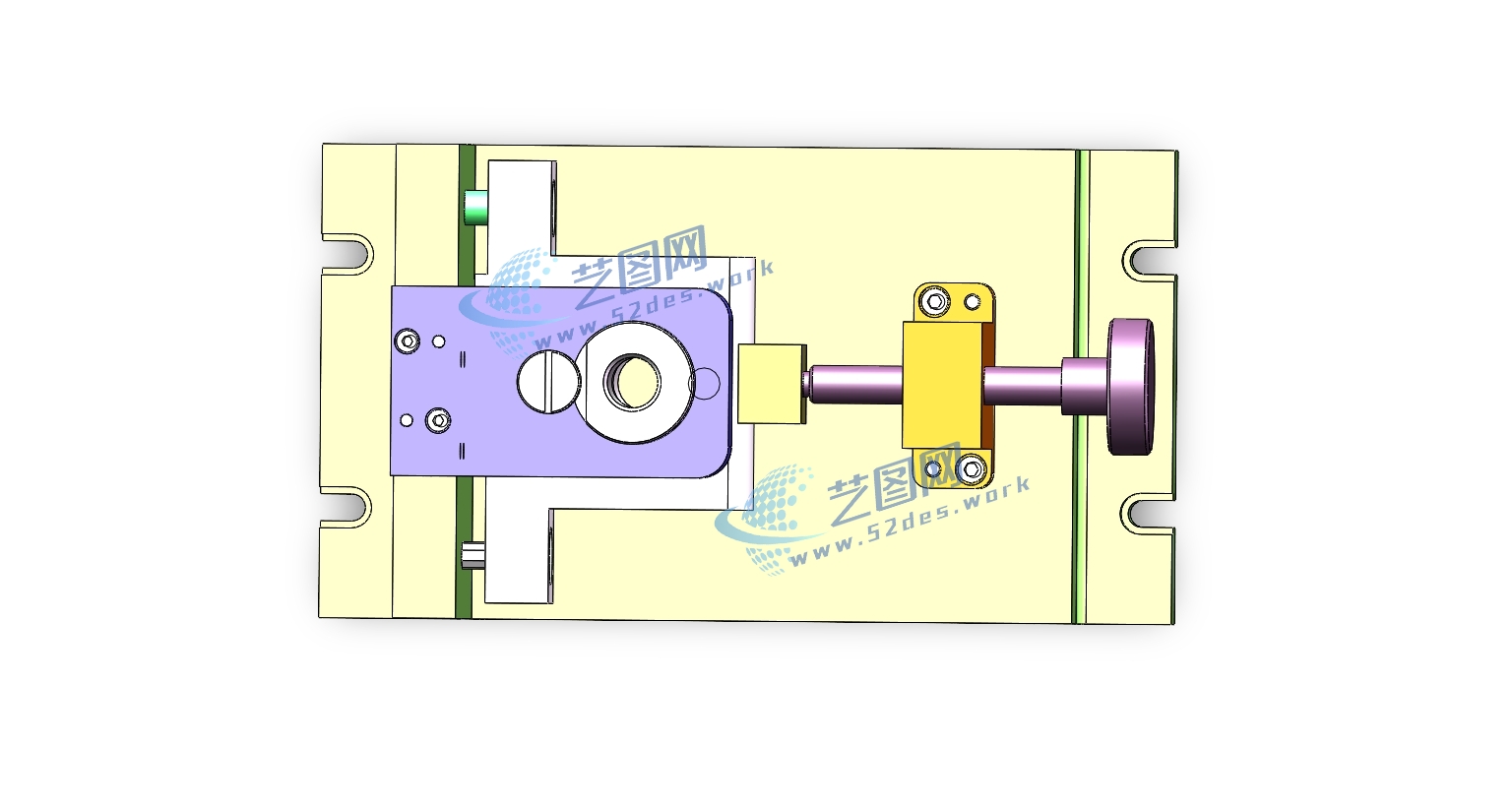

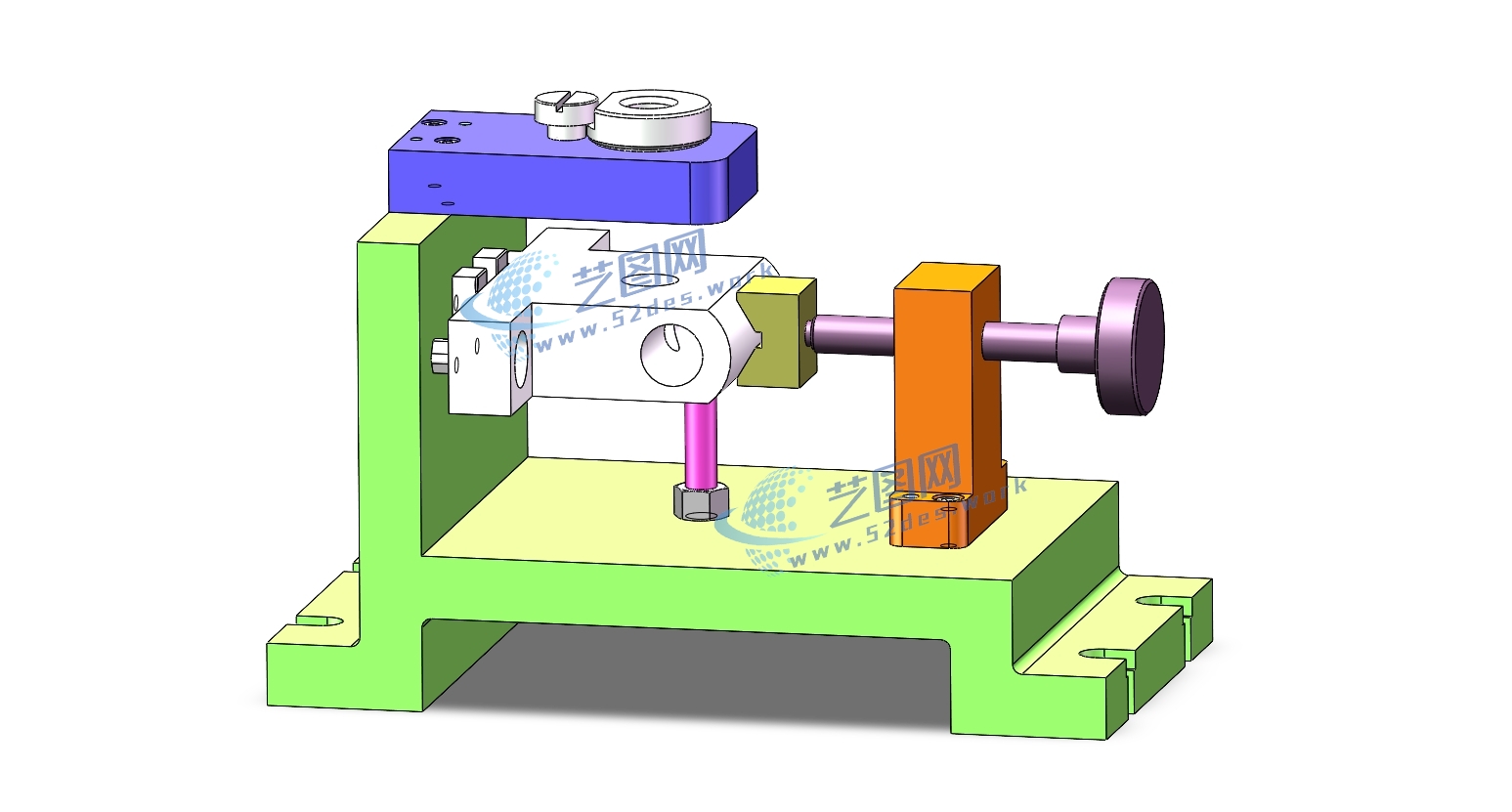

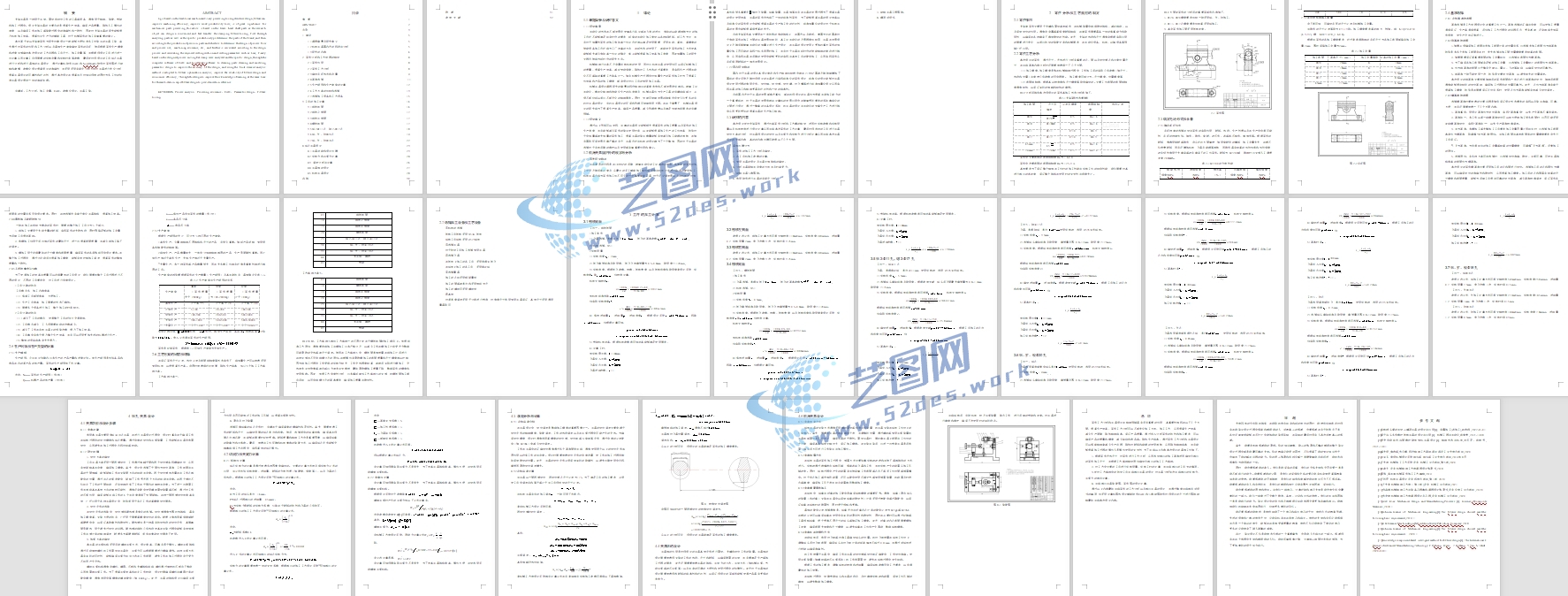

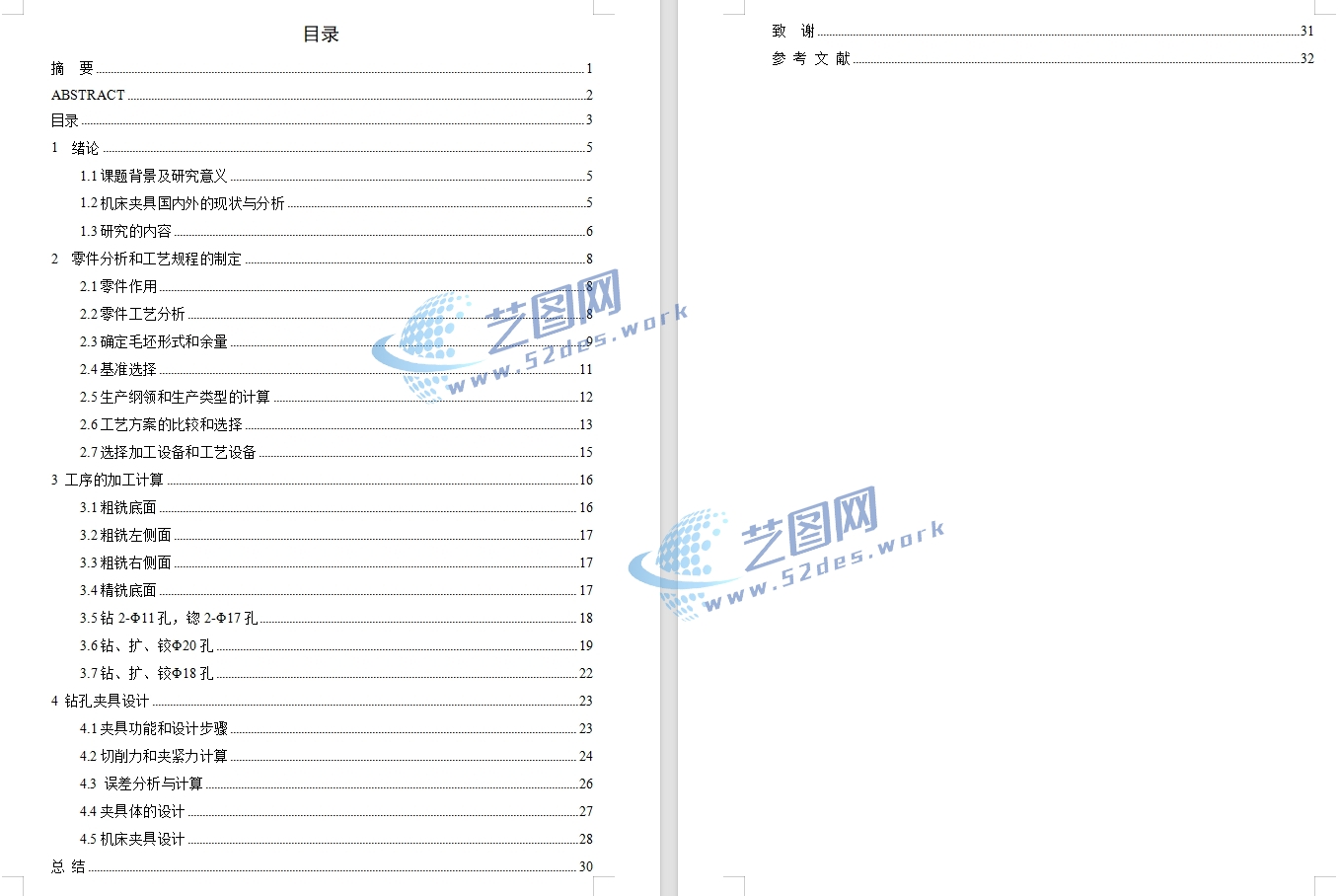

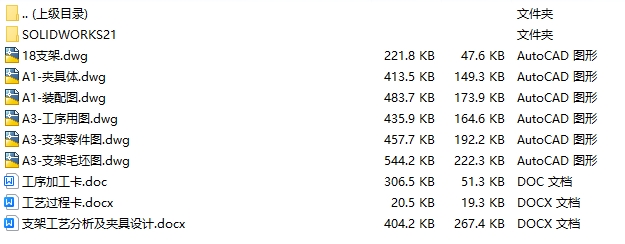

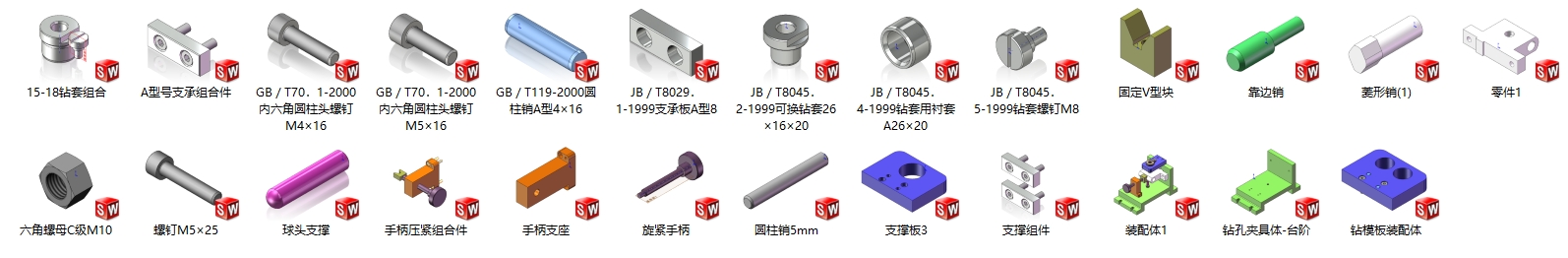

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

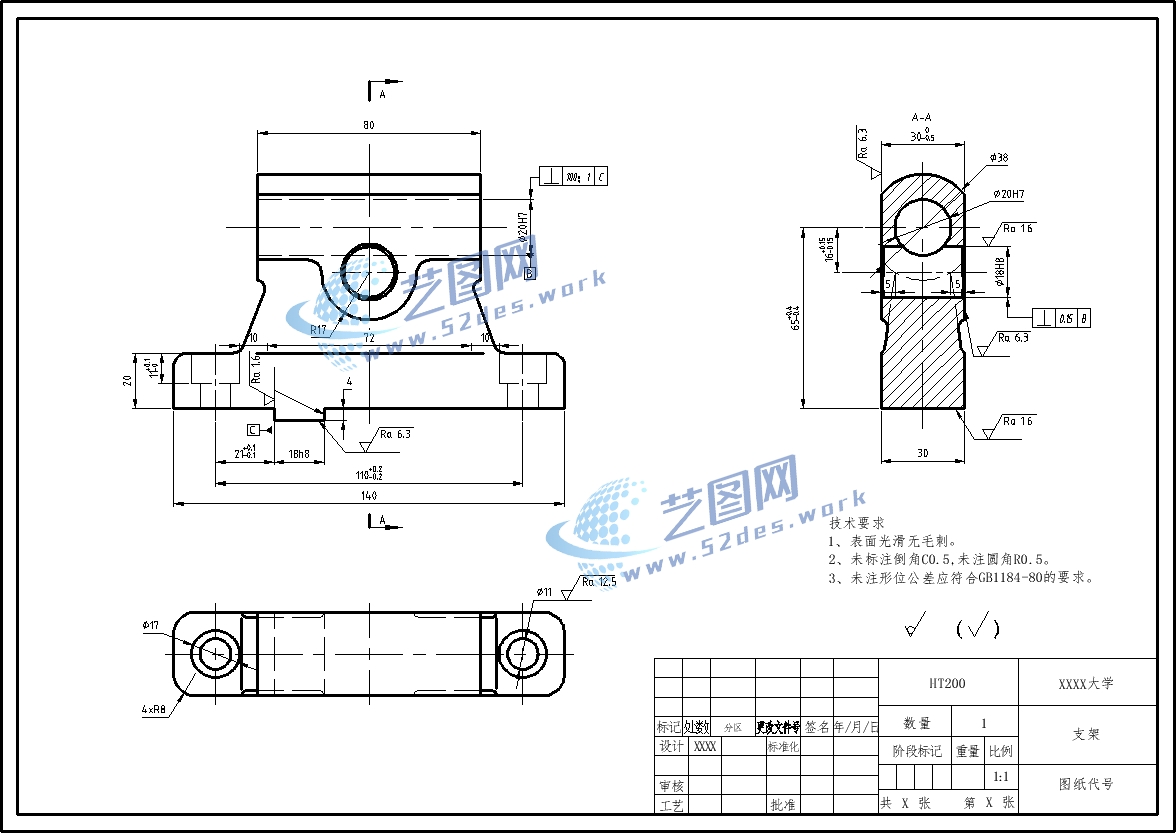

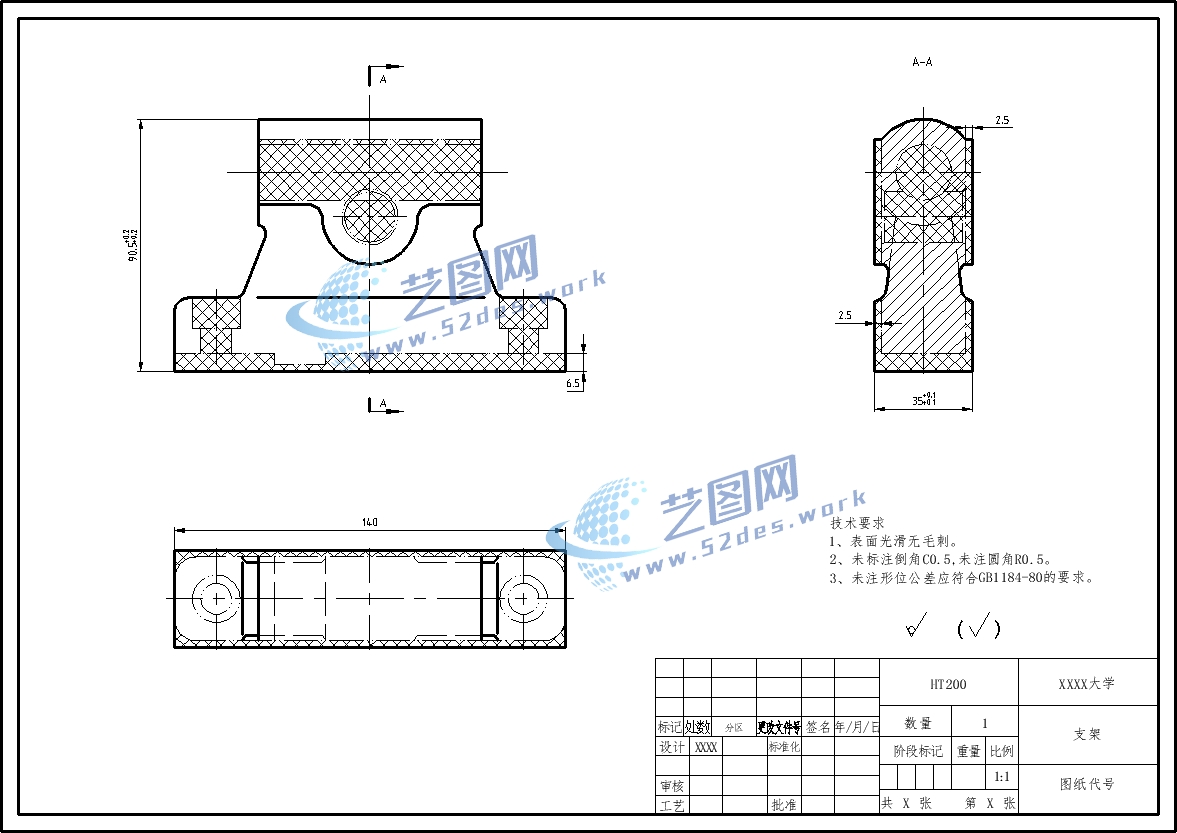

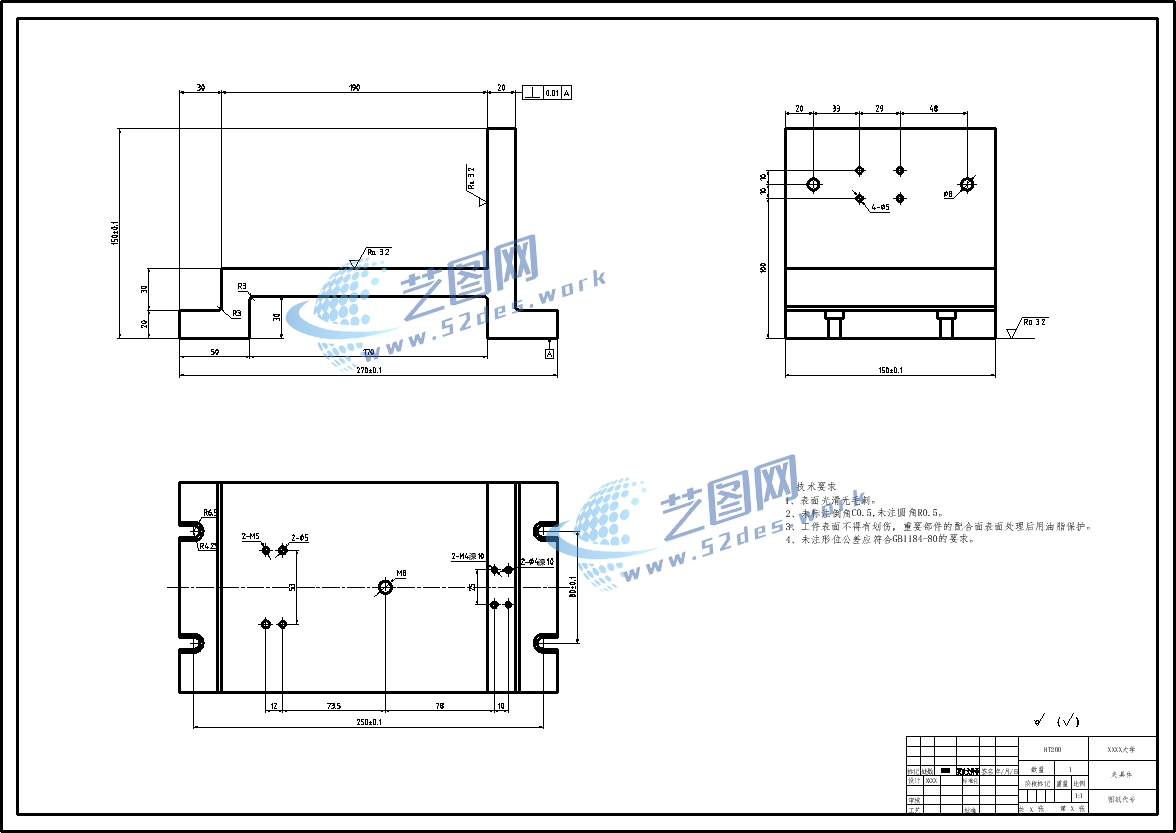

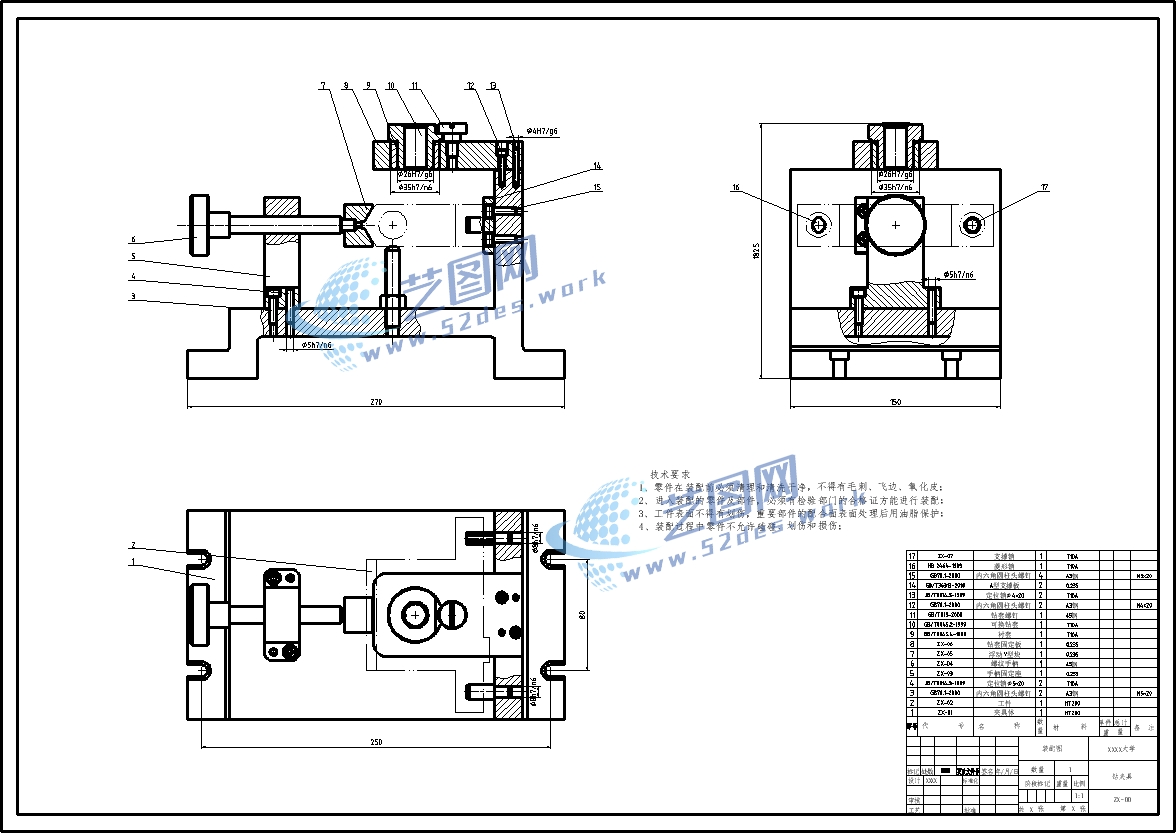

本夹具为支架零件钻18孔专用夹具，采用“一面两销”与V型块组合定位方式，实现工件的精确定位与稳定夹紧。夹具以工件加工基准面作为主要定位面，限制工件的上下及轴向自由度；通过两个定位销与工件已有孔配合，限制横向及旋转方向自由度，同时利用V型块支撑外圆结构，保证工件装夹后的同轴度和加工孔的位置精度。新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：支架 新国标CAD图纸：夹具体 新国标CAD图纸：支架毛坯图
机械加工工序卡

夹紧机构采用螺纹手柄驱动压紧结构，通过螺杆旋转产生轴向夹紧力，使压板对工件端面进行可靠压紧。该结构具有操作方便、夹紧稳定、制造成本低等特点，适用于钻床批量加工场景。夹具整体采用开放式结构设计，便于钻削加工、排屑以及工件快速装卸，并设置钻套或钻模板对钻头进行导向，提高18孔加工精度和加工效率。
