拨叉铣直径75两侧面气动夹具设计（831006）含SW21版三维模型+CAD图纸+说明书｜C25157

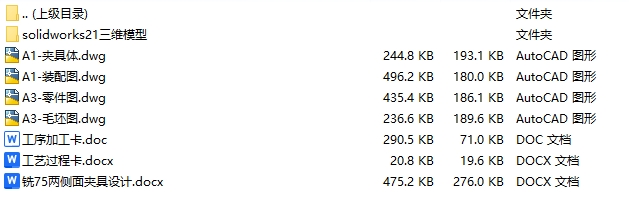

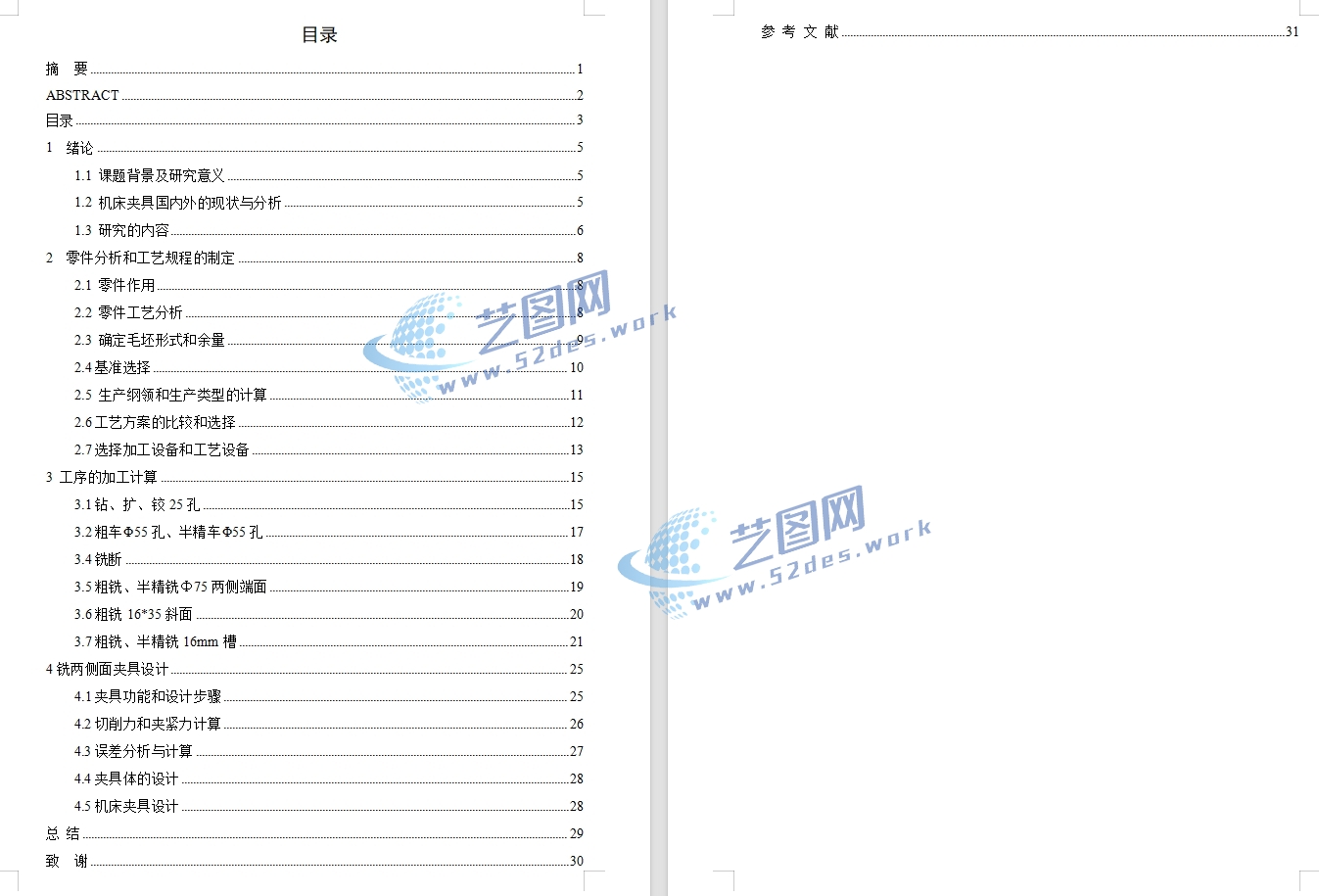

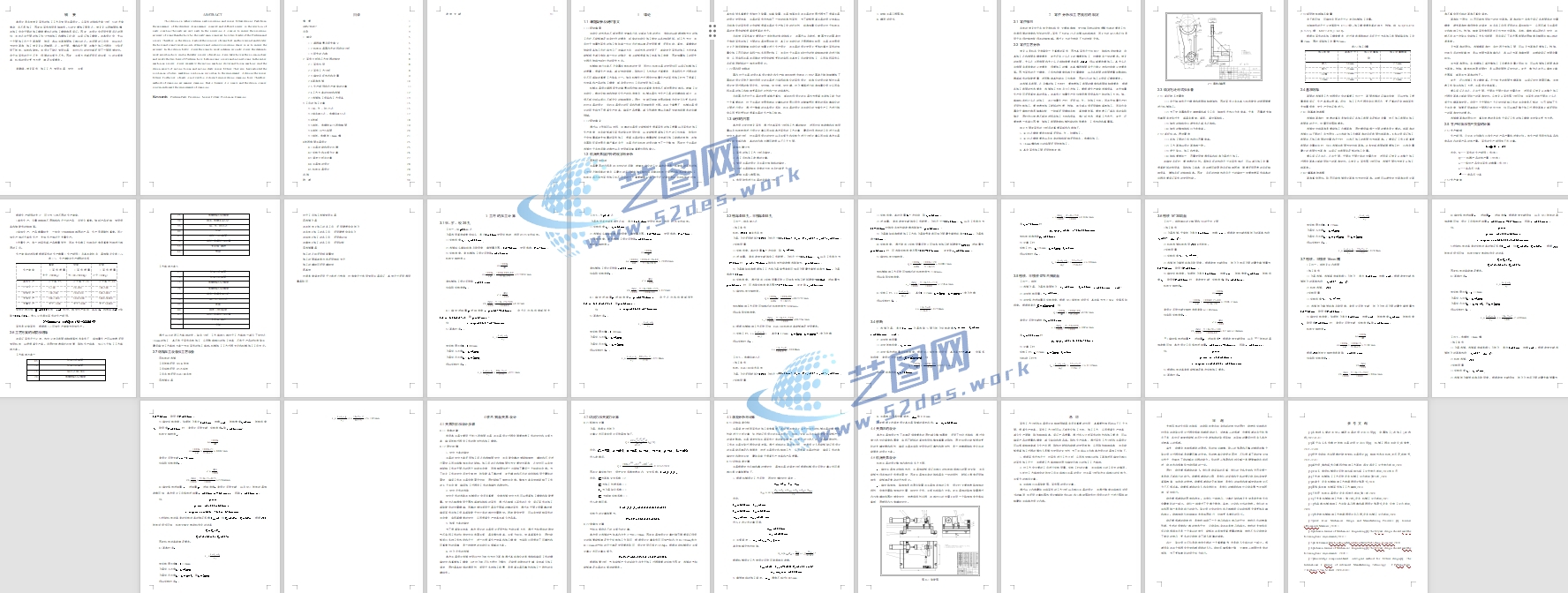

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数

831006零件铣侧端面，采用气动快速夹紧，能够提高夹紧效率，减少人工辅助操作时间，适合大批量生产，对刀采用标准90°对刀块，三维模型采用solidworks软件建模，可编辑，底部结构设计有定位键，方便与机床拖板的定位链接。

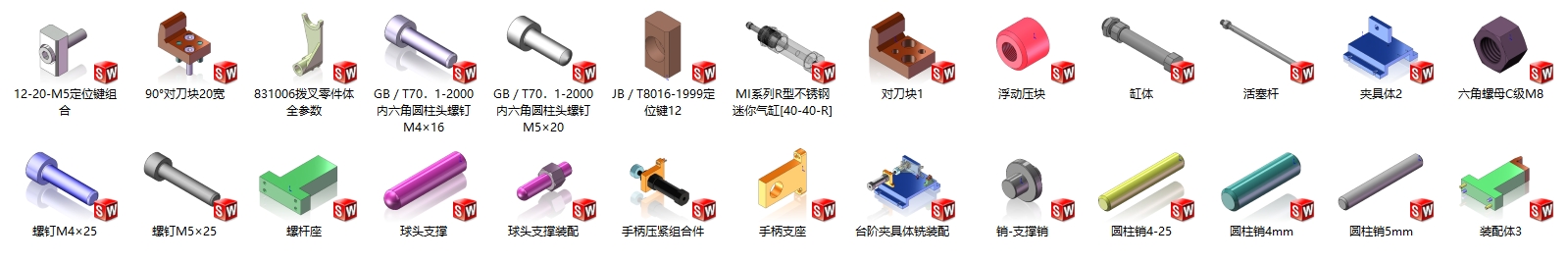

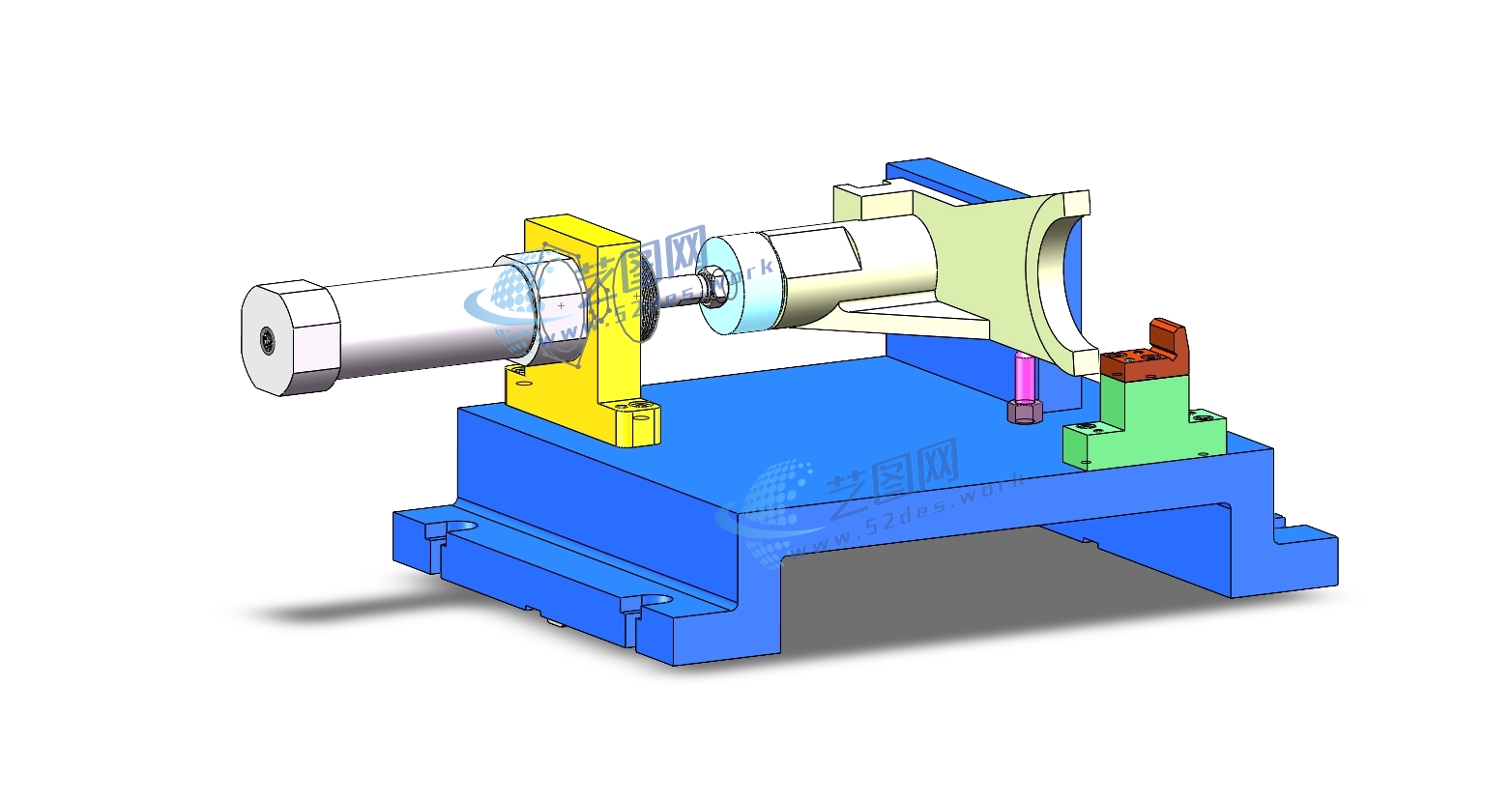

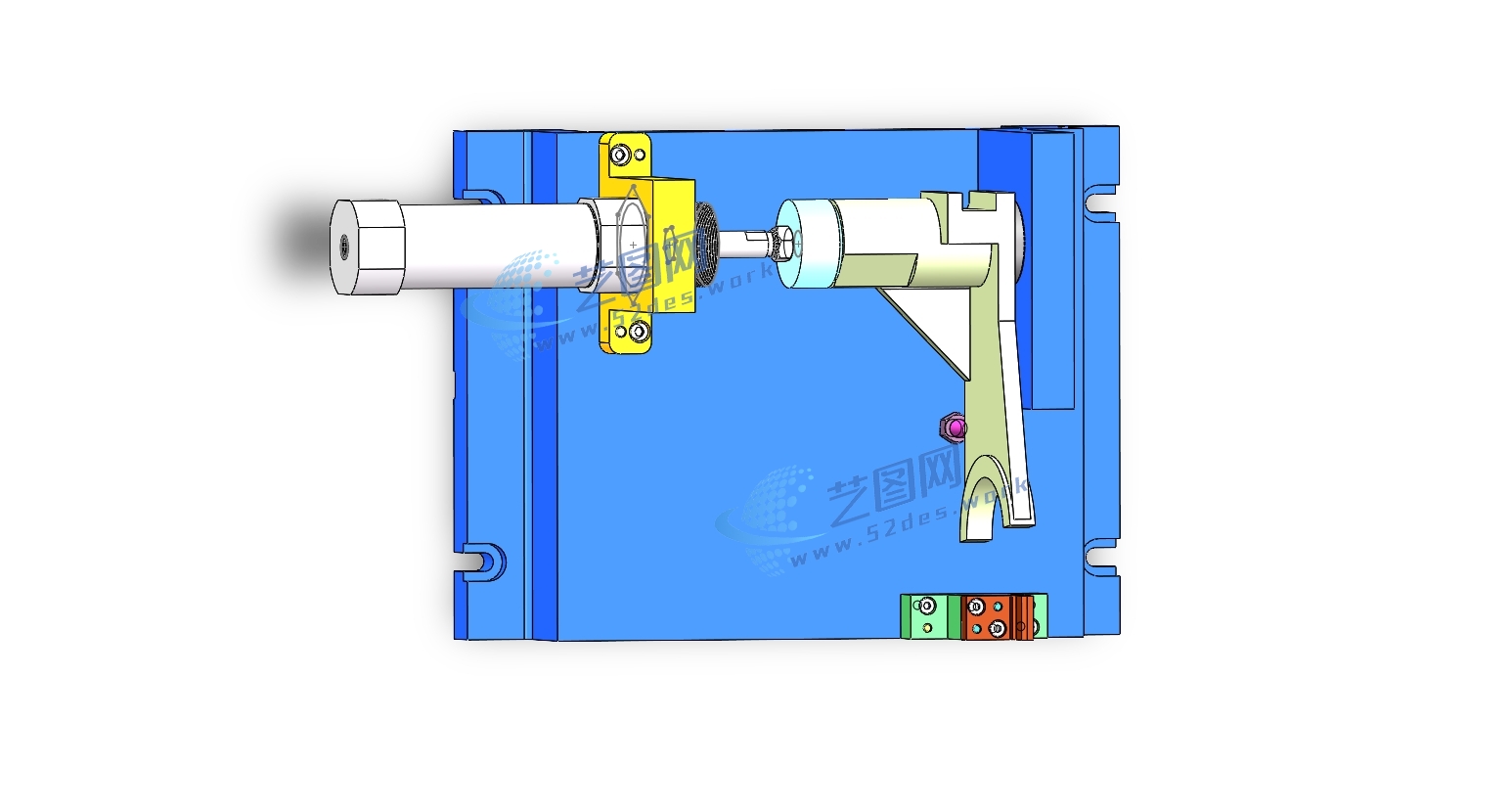

机械夹具solidworks21版本三维装配模型

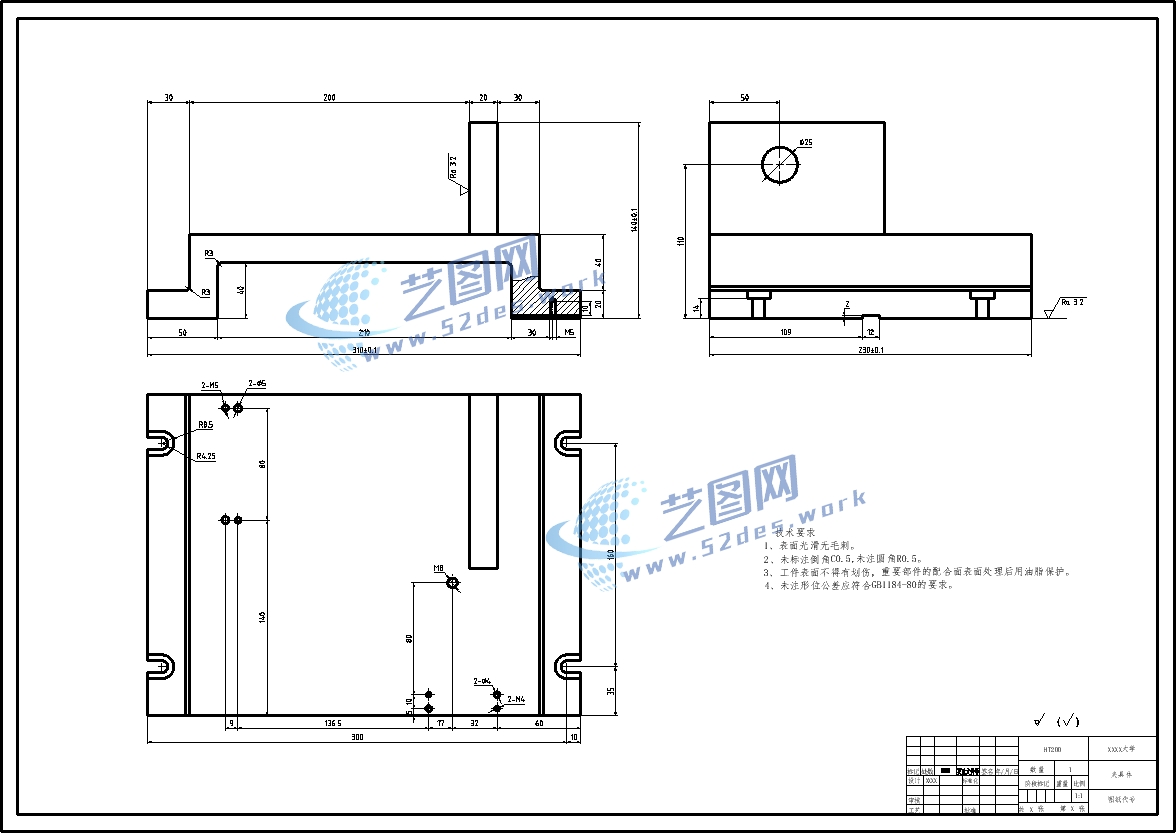

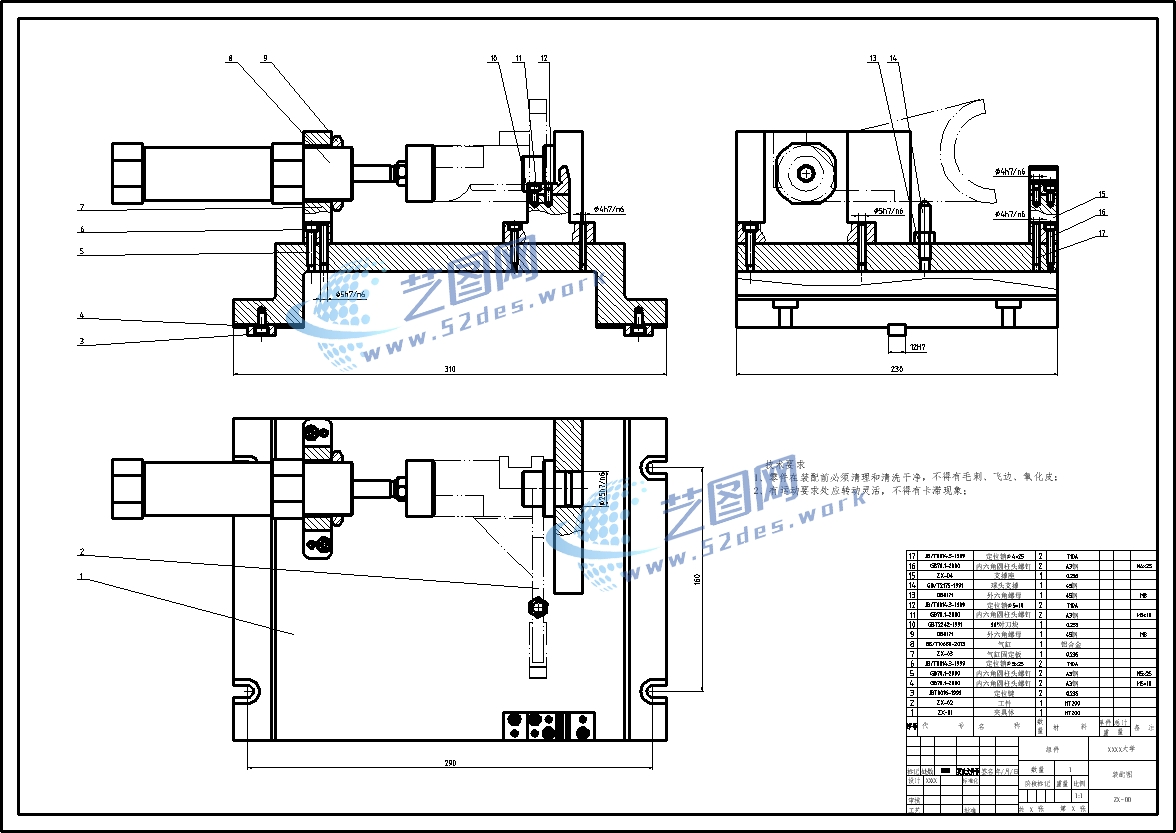

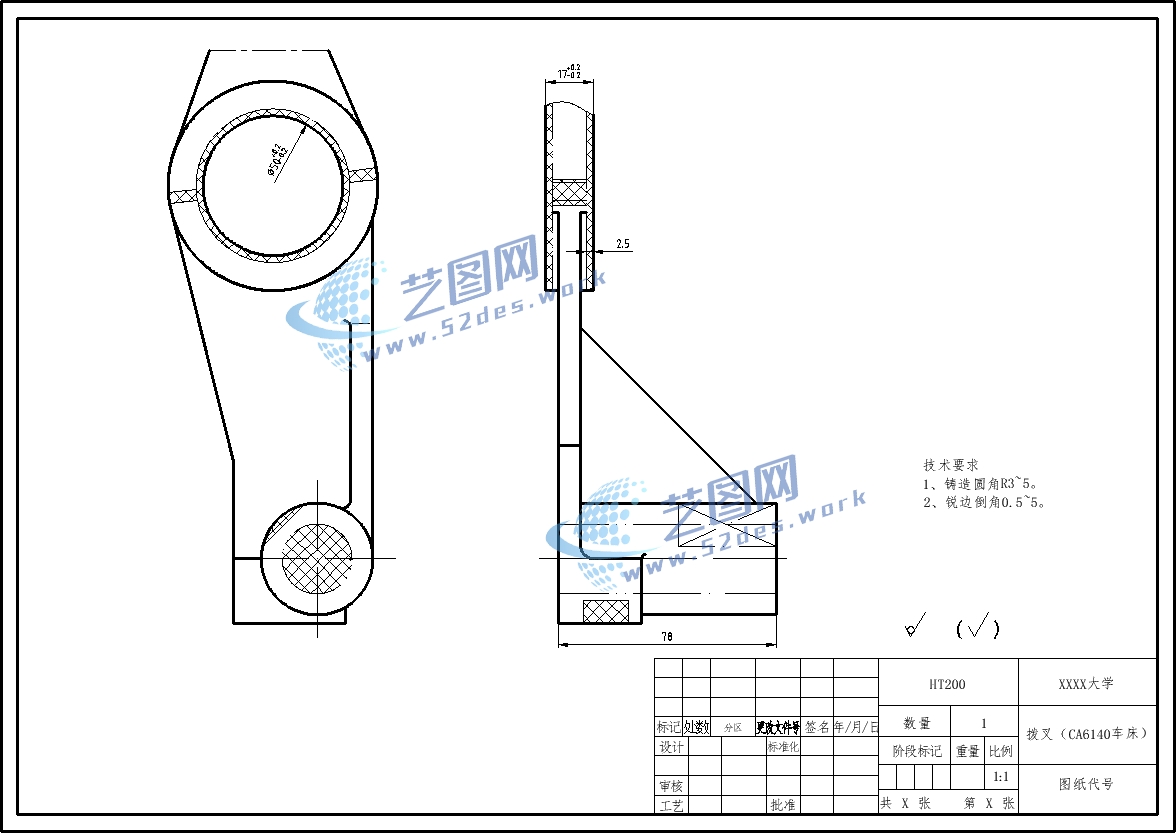

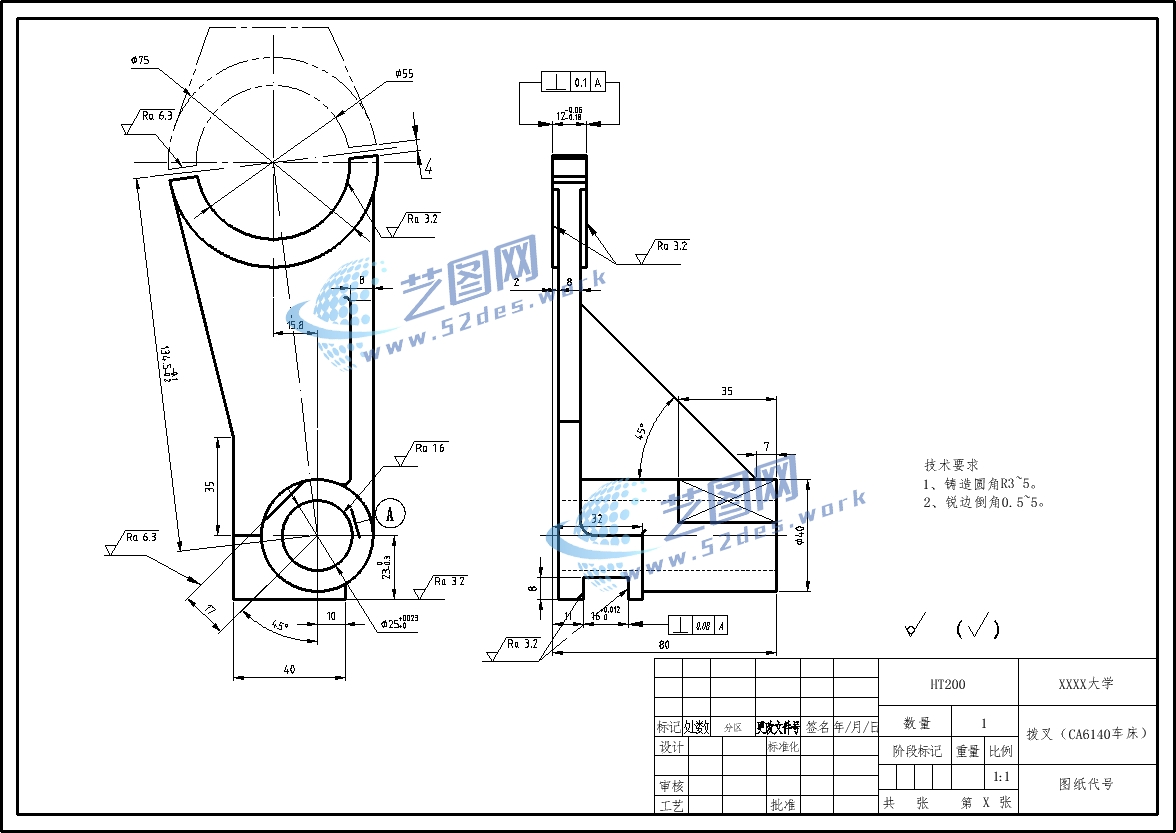

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体 新国标CAD图纸：831006拨叉 新国标CAD图纸：831006拨叉毛坯图

工艺先加工25mm孔，能够方便做后续使用定位，工艺简单适合批量生产。

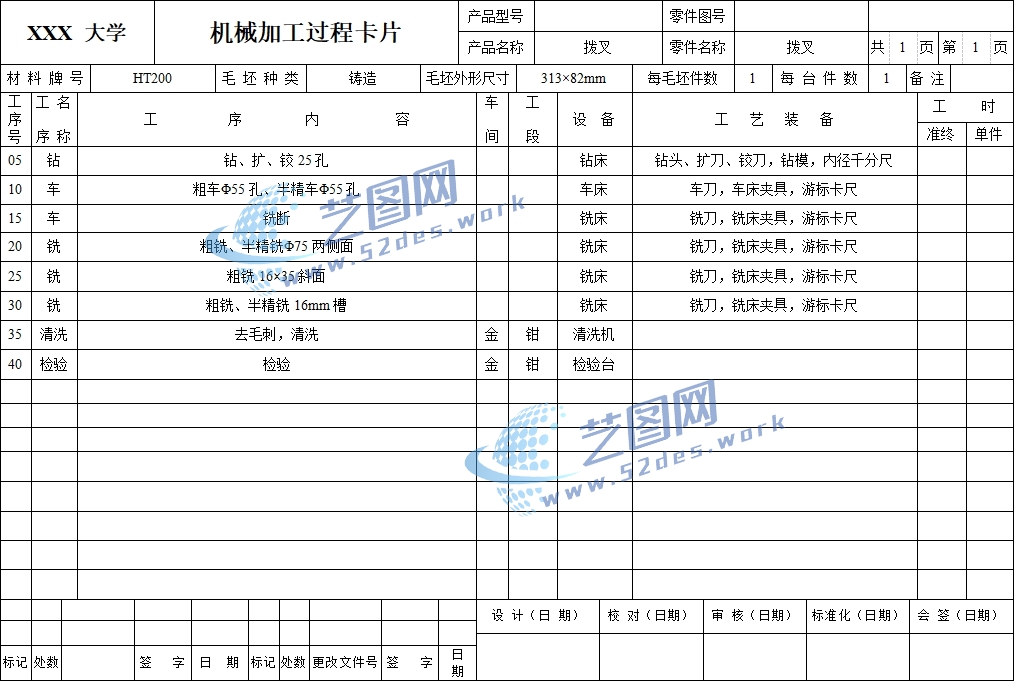

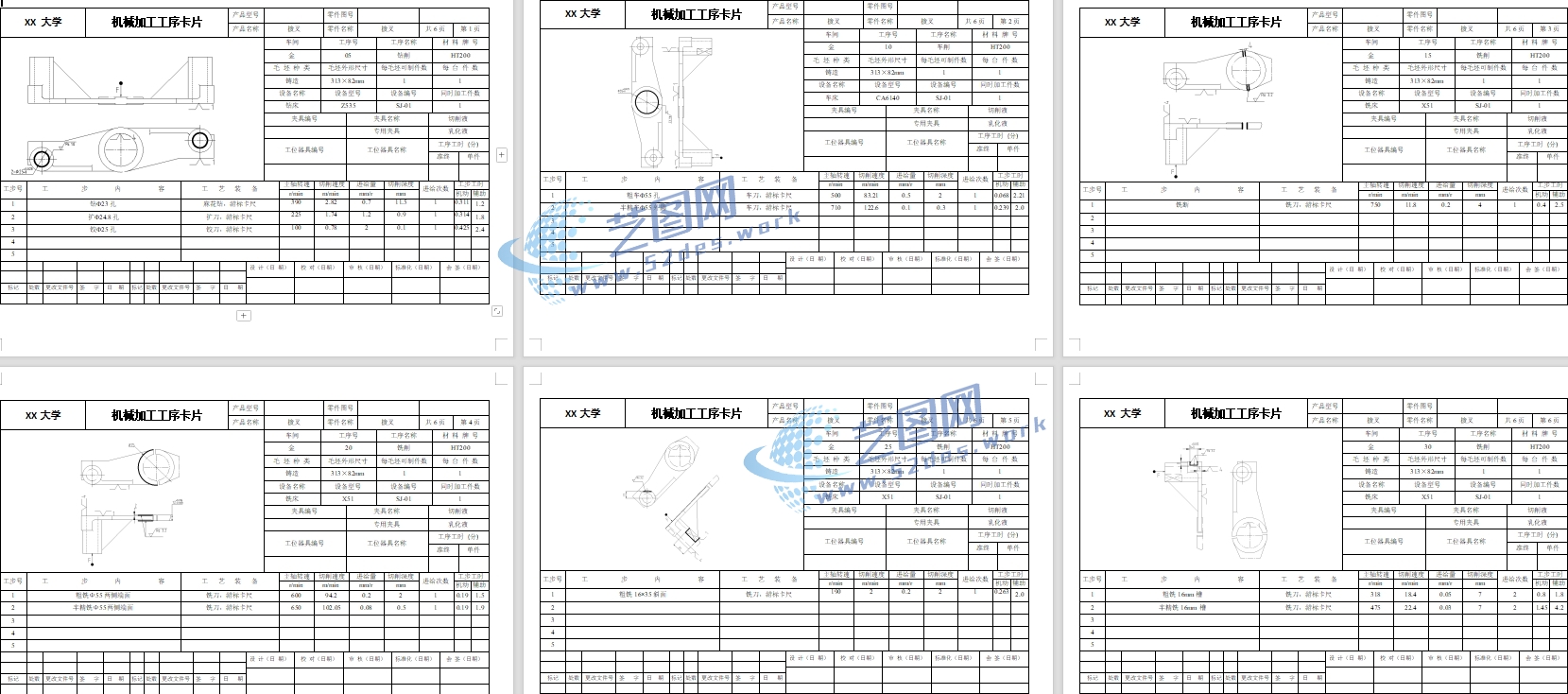

机械加工工序卡

夹具的定位方案采用加工后孔和侧端面定位，并且配合靠边销限制旋转，螺纹和压片进行固定从而完成整体自由的限制。加工后的孔和侧端面作为主要定位基准，孔定位可以有效地限制工件在平面内的两个移动自由度，而侧端面则进一步限制了最后一个移动自由度。为了防止工件在定位后发生旋转，特别配备了靠边销，此外螺纹和压片的组合结构用于最终的固定，确保工件在夹具中稳固无位移，同时限制了旋转自由度。
