阀体铣底面夹具设计含solidworks21三维模型+CAD图纸+说明书｜C25163

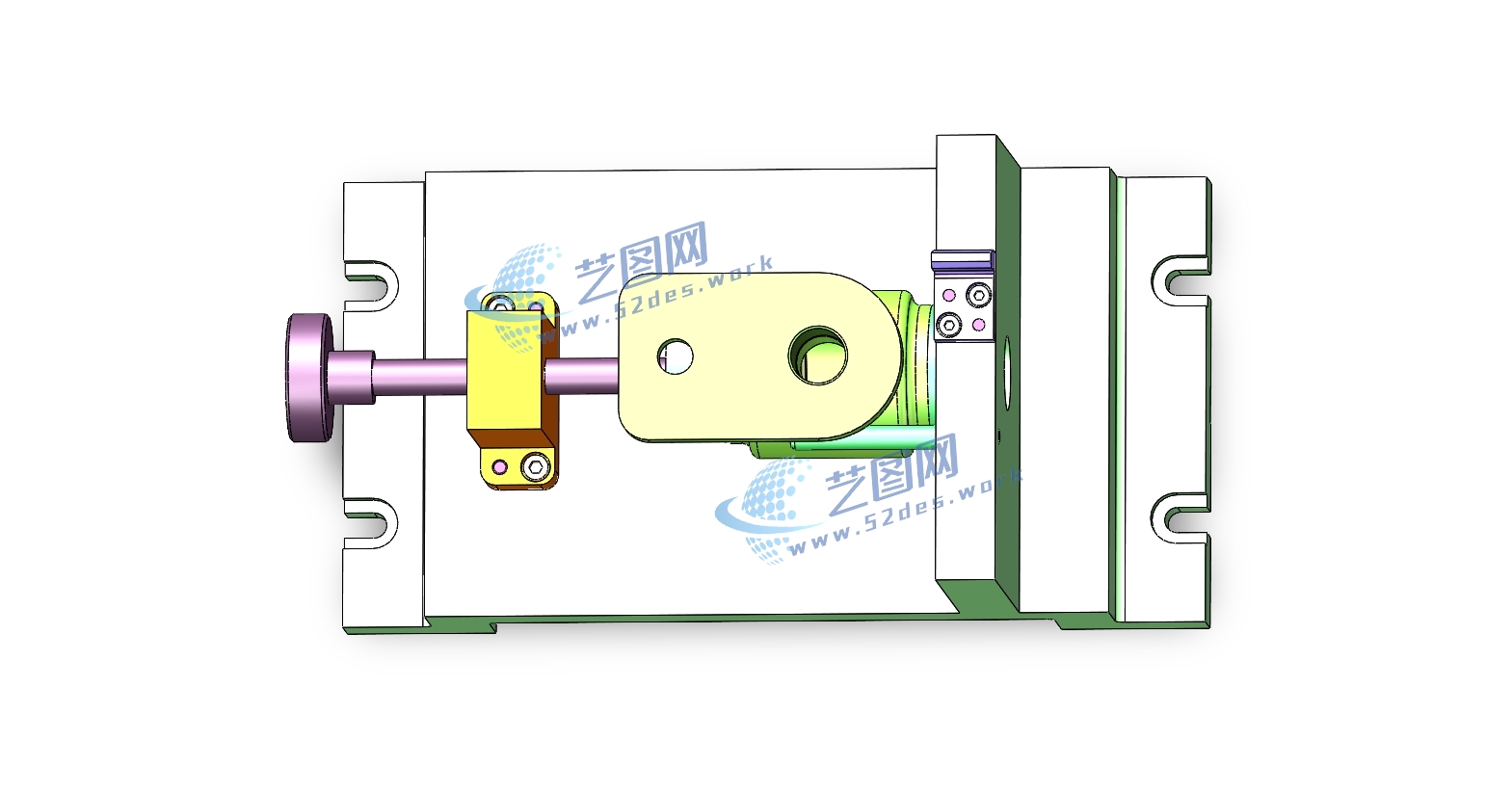

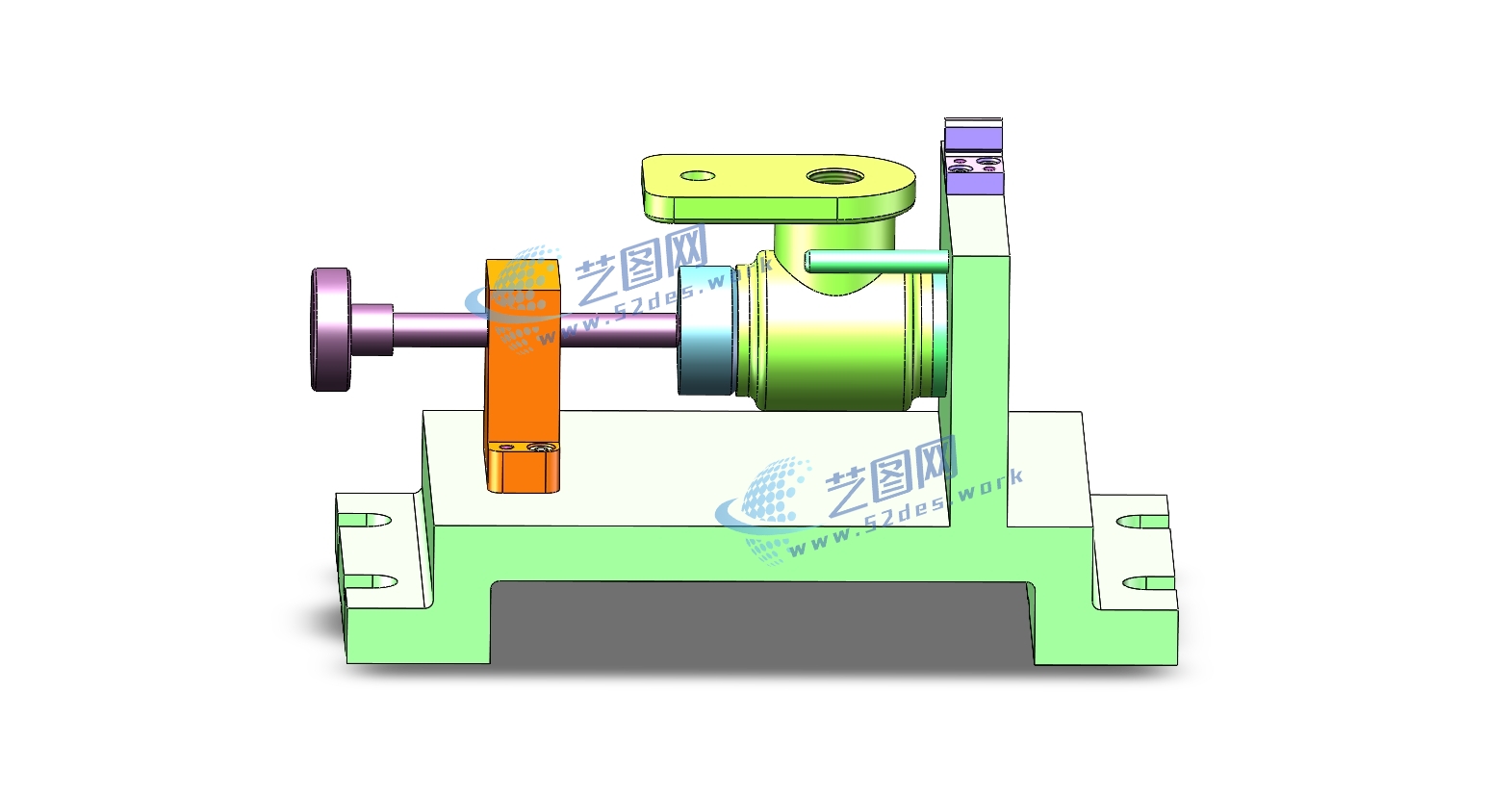

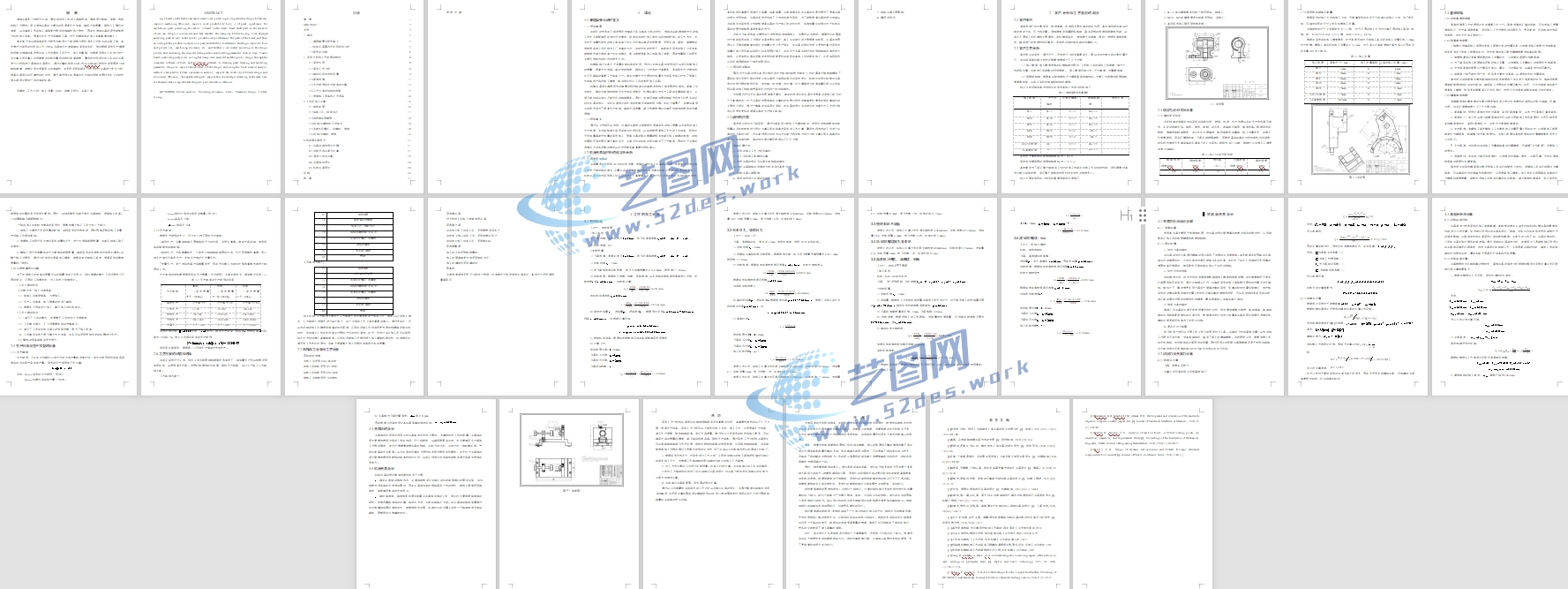

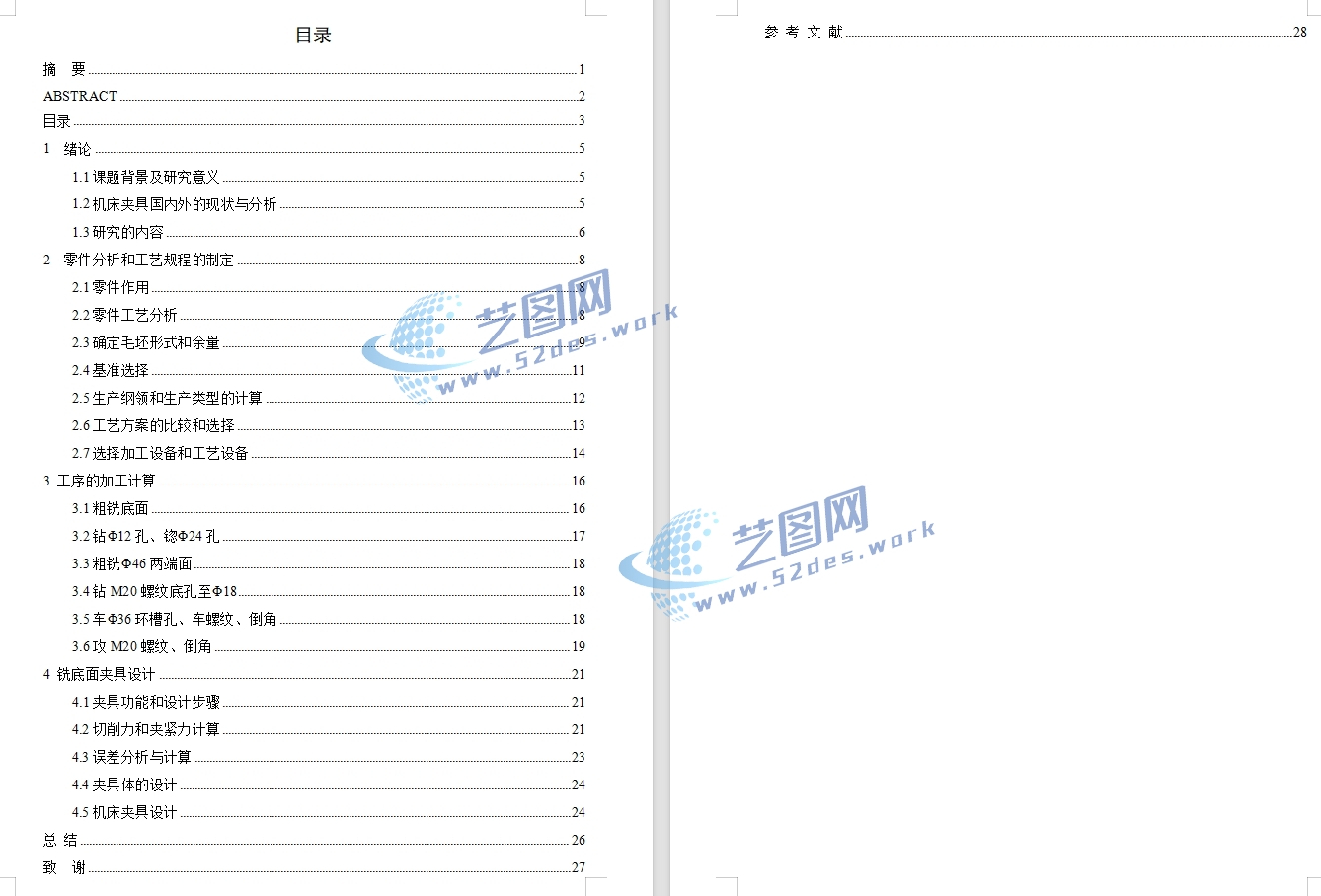

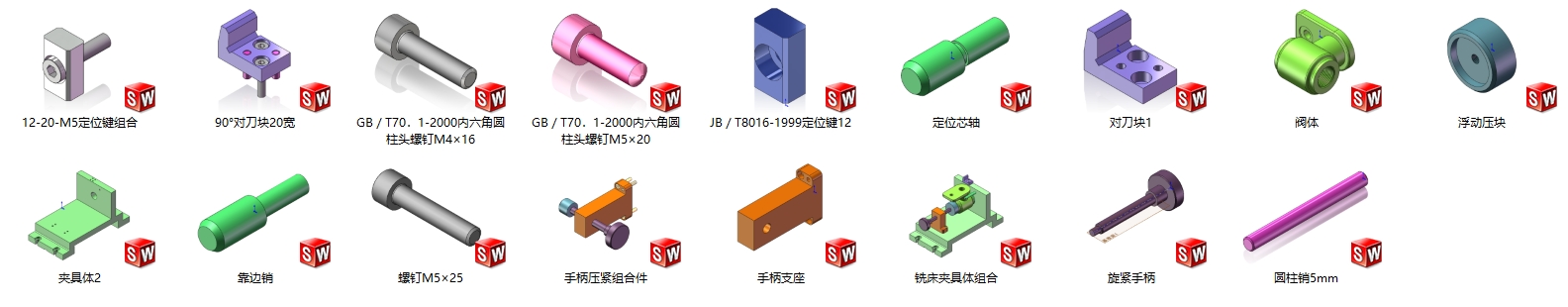

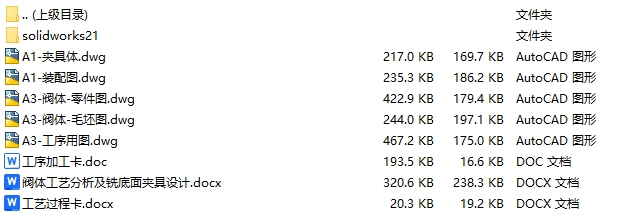

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

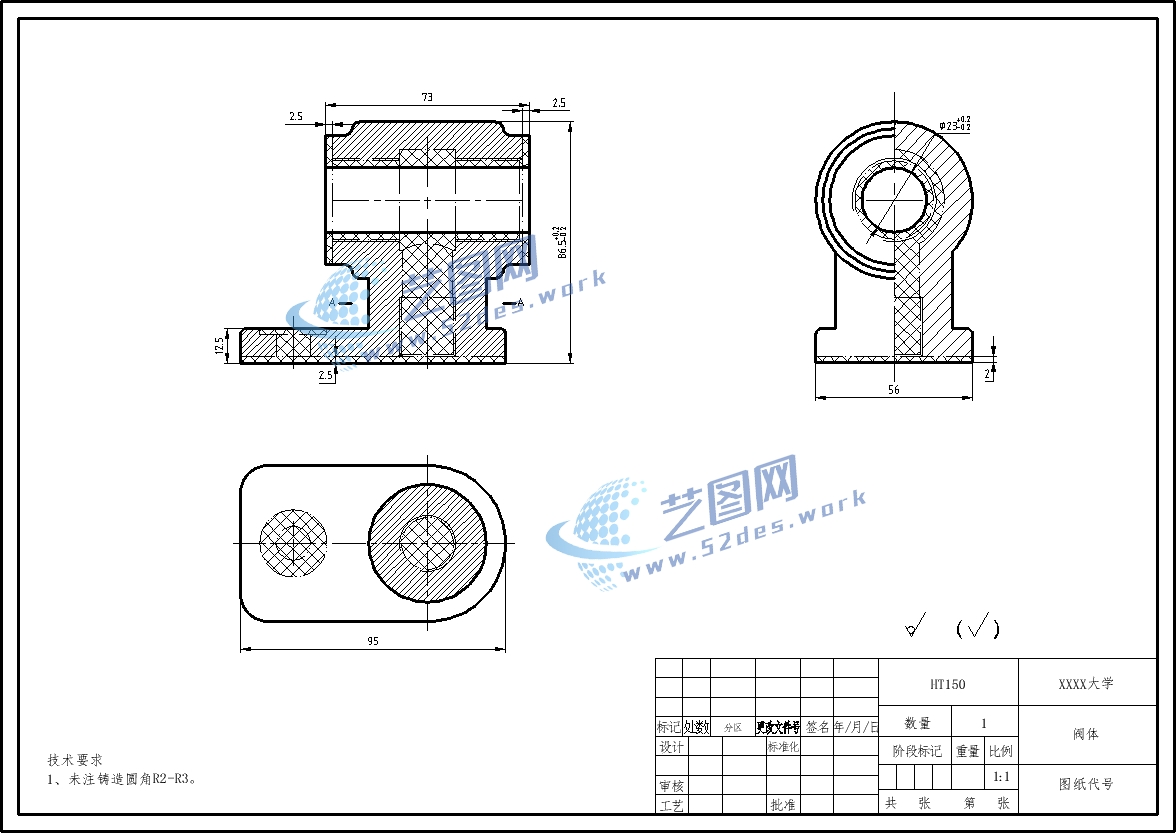

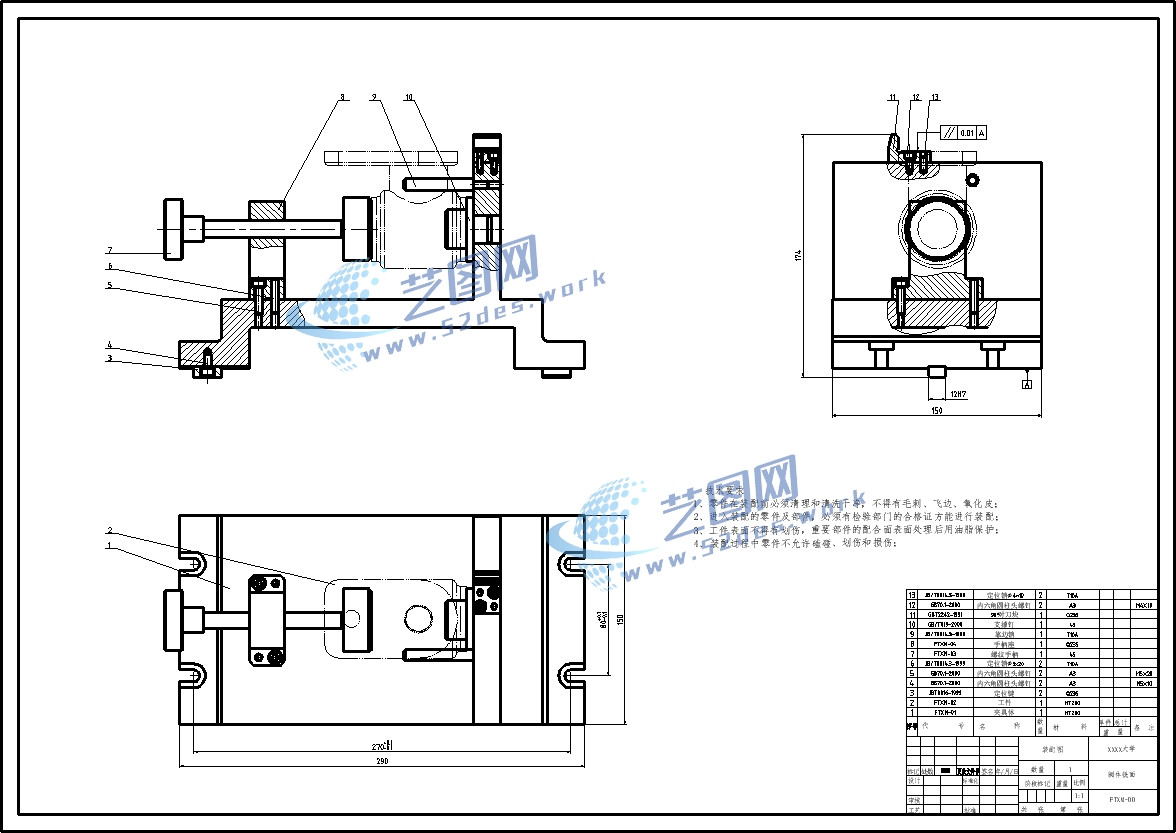

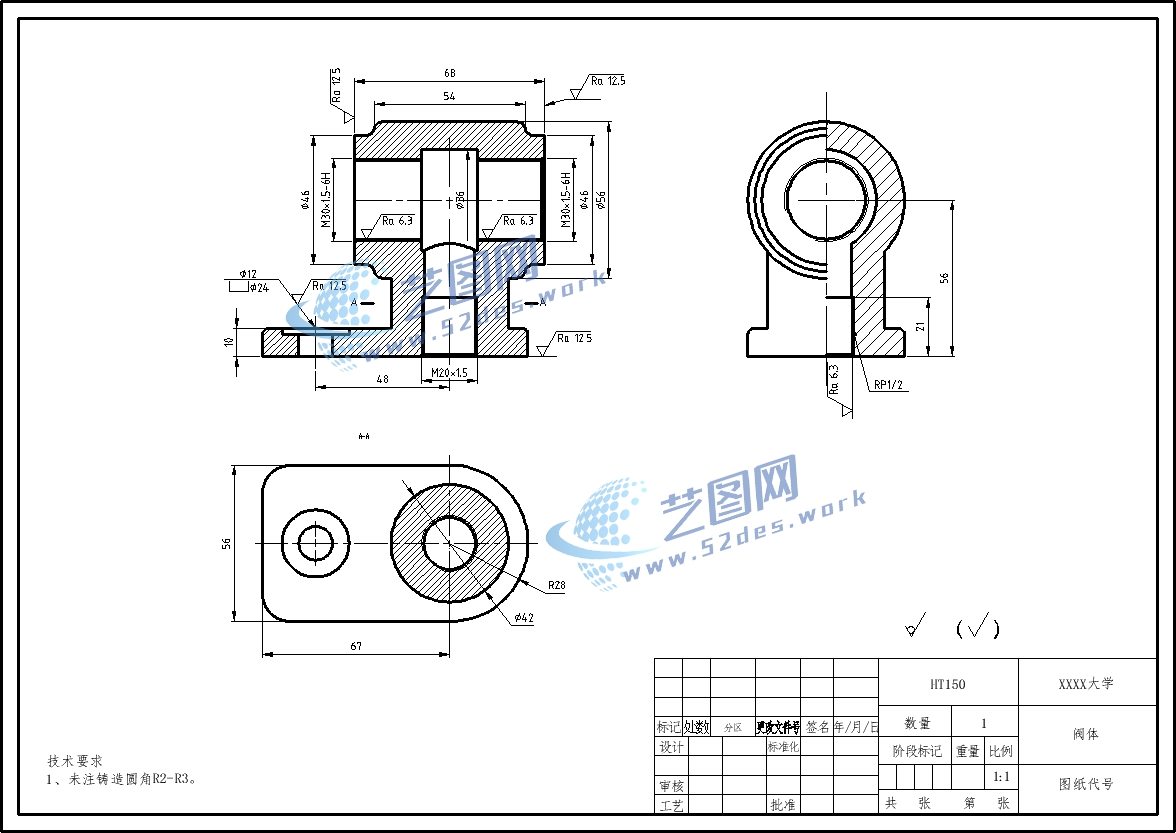

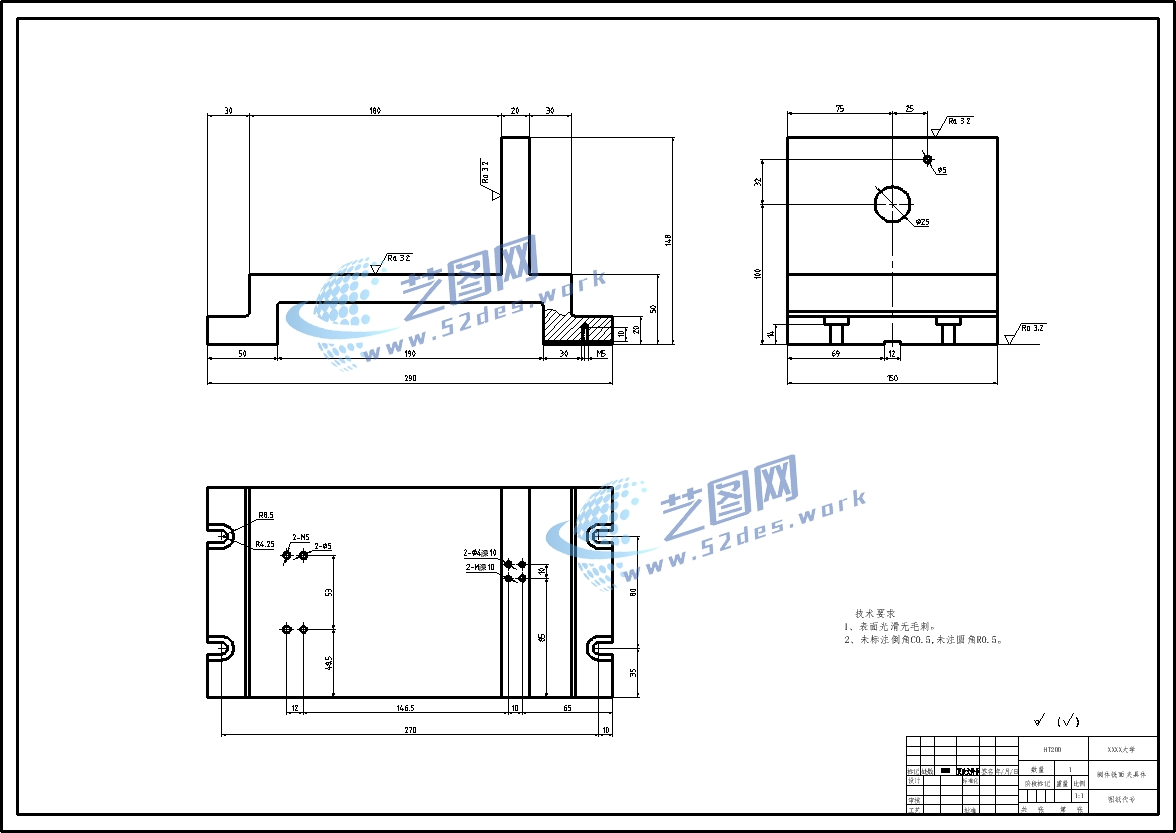

本夹具用于阀体零件底面铣削加工，采用“一面两销”定位原理进行工件定位。定位基准选择阀体加工后的孔作为主要定位基准，通过定位销插入已加工孔内，实现工件在水平方向上的精确定位；同时利用靠边销限制工件侧向移动，保证阀体在夹具中的安装位置稳定可靠。该定位方式能够充分利用零件已有加工基准，提高定位精度，减少重复装夹误差，适用于阀体类零件的批量加工。新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体 新国标CAD图纸：阀体零件图 新国标CAD图纸：阀体毛坯图

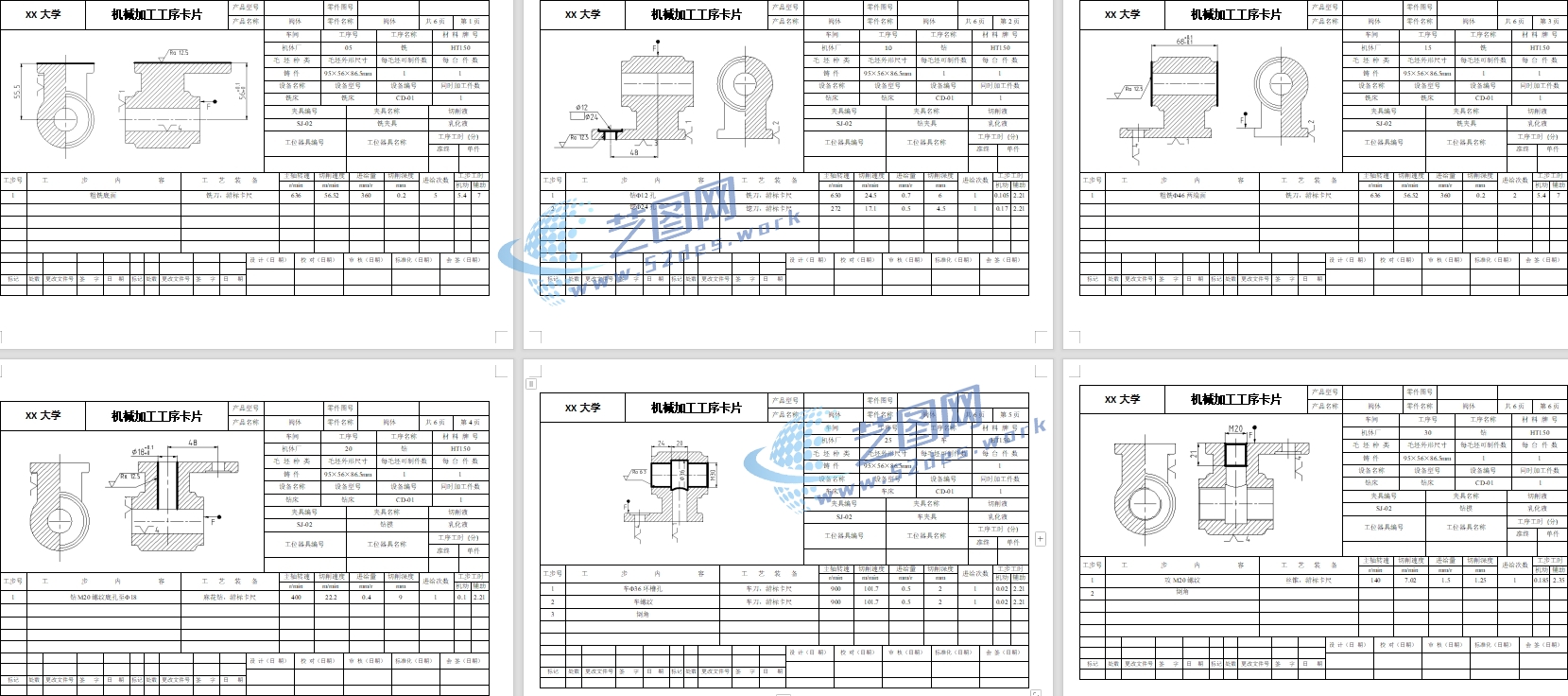

机械加工工序卡

夹具采用端面压紧结构，通过压板或螺旋压紧机构将阀体压紧在夹具体定位面上，使工件端面与基准面充分贴合，限制工件轴向窜动。夹具体采用整体式底座结构，具有较好的刚度和抗振性能，可承受铣削过程中的切削力。定位销与靠边销配合使用，实现工件六个自由度的有效限制，保证铣削底面的尺寸精度和加工稳定性。
