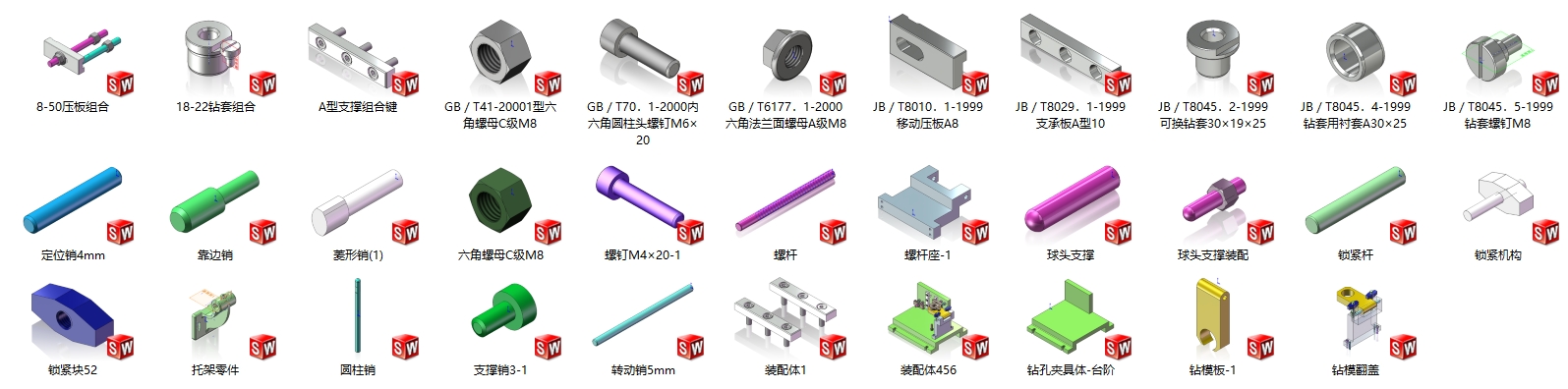

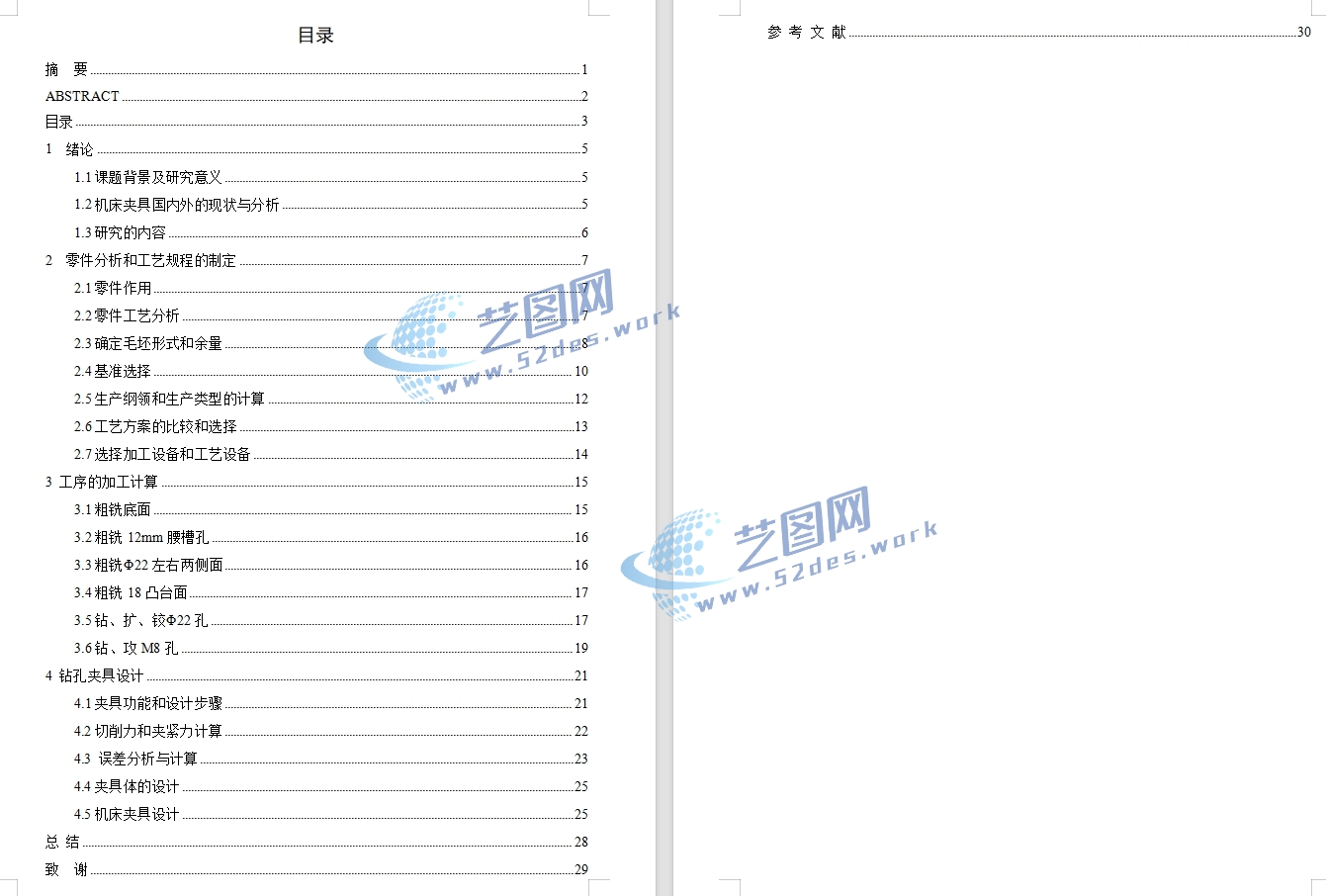

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 托架脚踏板钻Φ22孔夹具设计机械夹具solidworks21版本三维装配模型

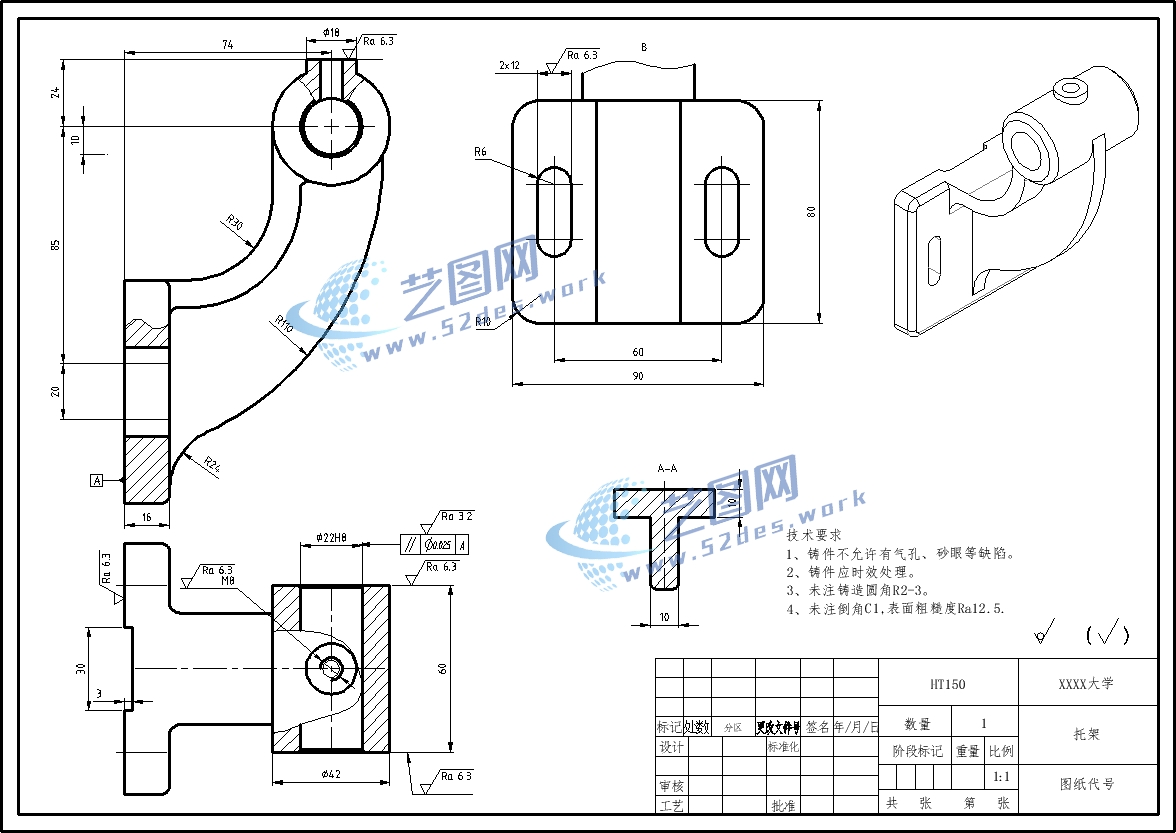

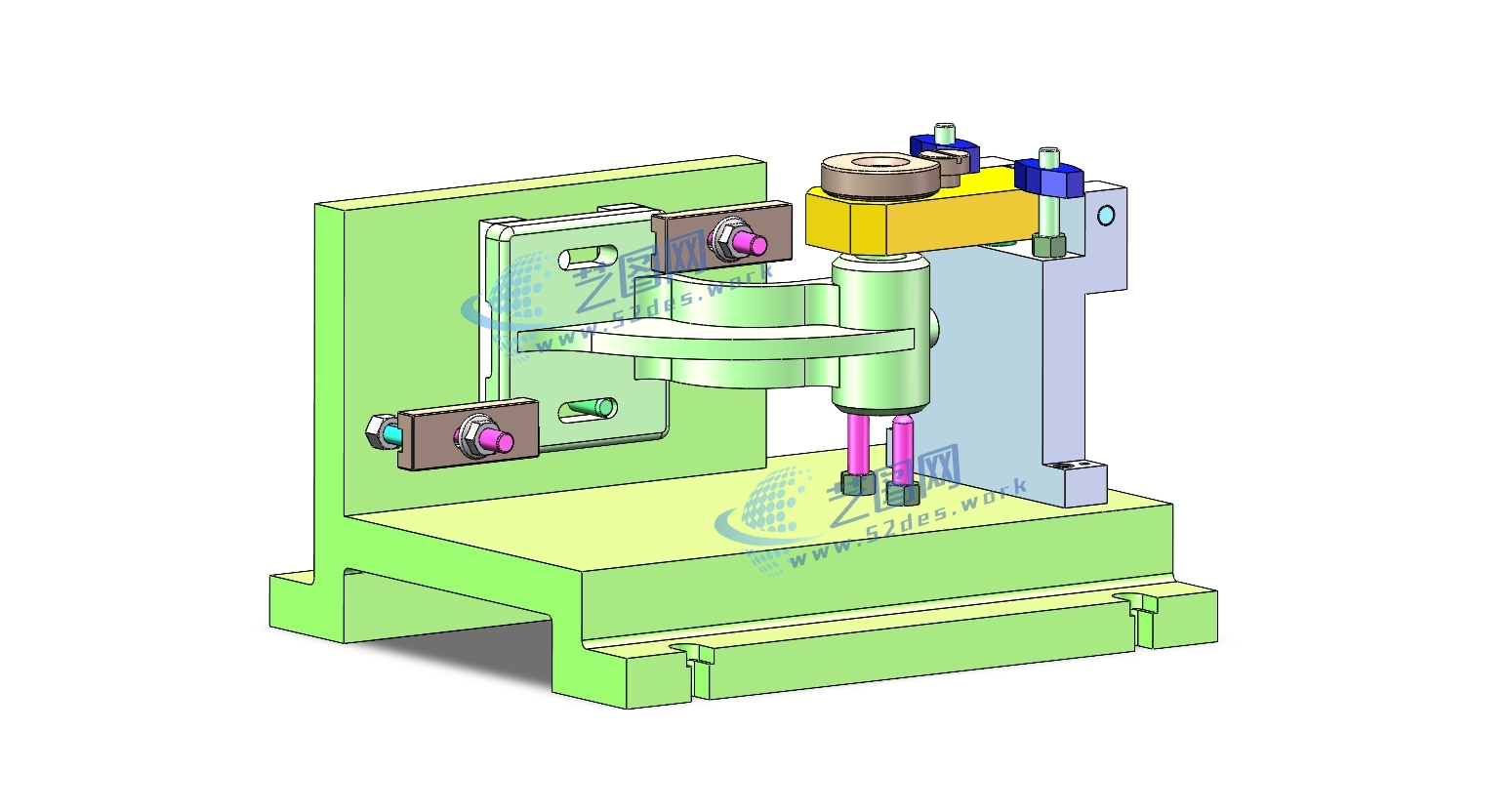

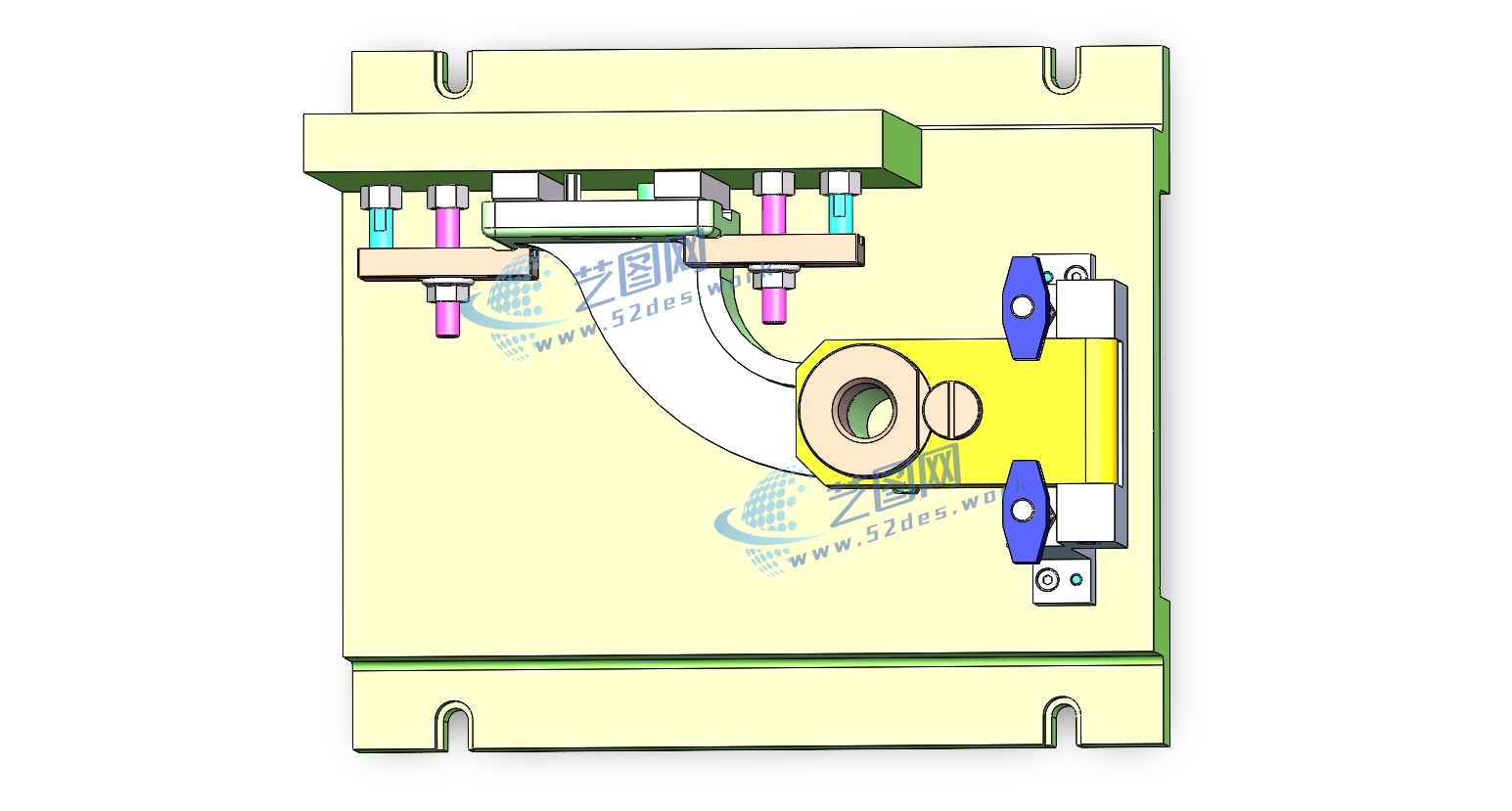

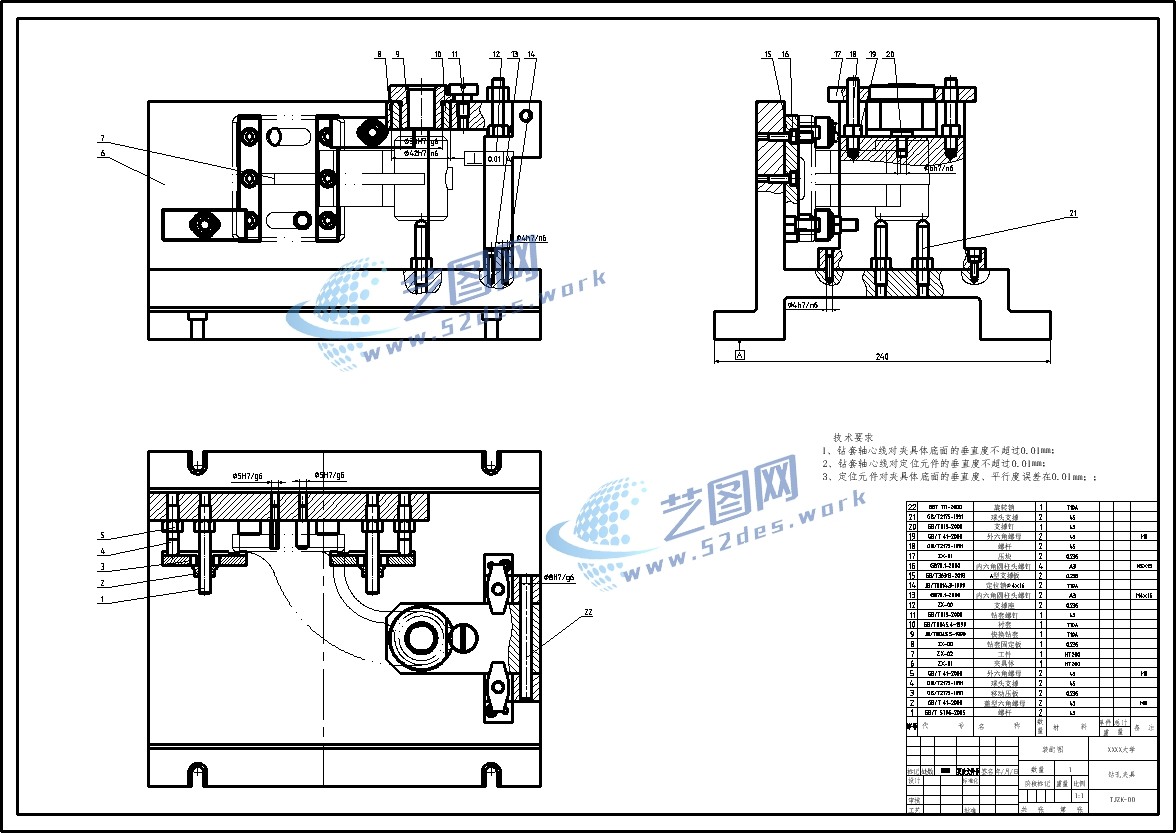

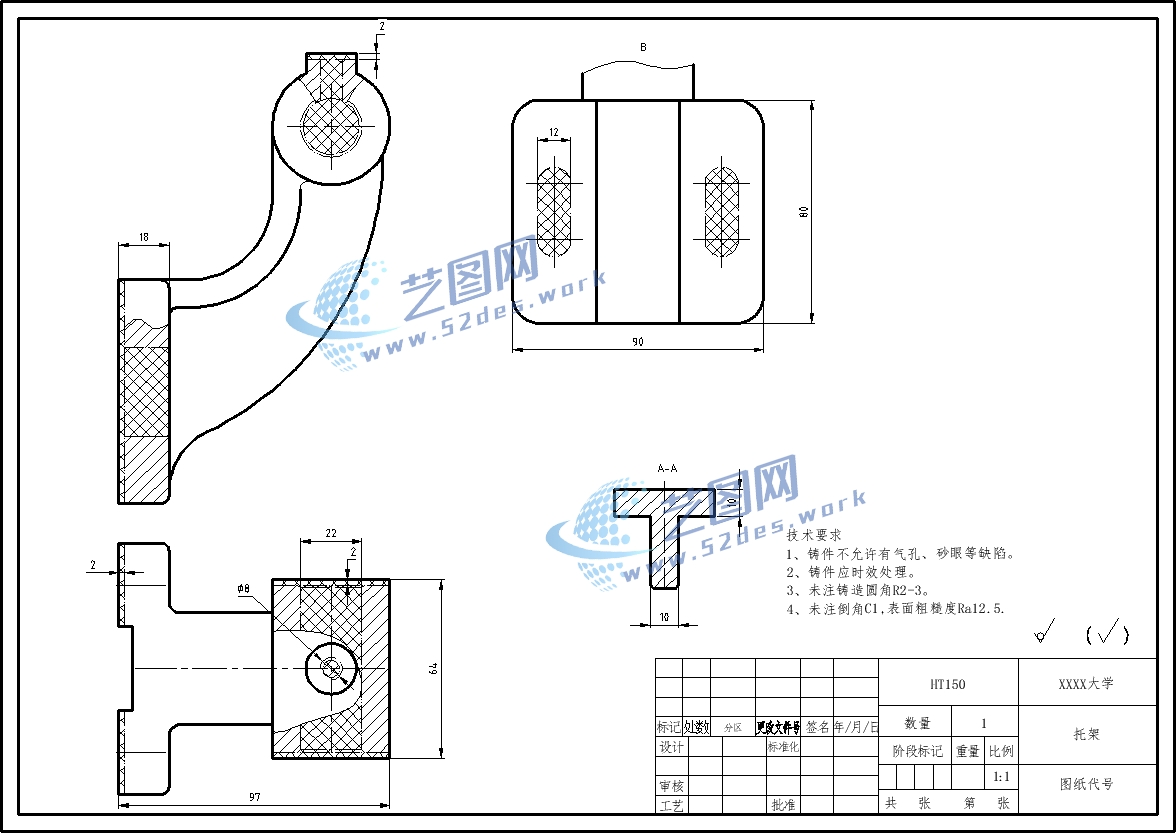

本托架脚踏板钻Φ22孔夹具主要用于托架类零件脚踏板孔的钻削加工，夹具整体采用专用底板式结构，主要由夹具体、定位销、菱形销、移动压板以及螺旋夹紧机构组成。加工时采用定位销与工件定位孔配合，实现工件主要位置的确定，限制工件水平方向移动自由度；利用菱形销进行辅助定位，限制工件转动自由度，避免加工过程中零件发生偏移；通过移动压板对工件进行夹紧固定，使零件与定位元件保持稳定贴合。该夹具结构简单，定位可靠，装夹调整方便，能够有效保证托架脚踏板钻孔加工精度，适用于批量生产加工。托架脚踏板钻Φ22孔夹具设计新国标CAD图纸：机械夹具设计装配图 托架脚CAD图纸新国标CAD图纸：托架零件图

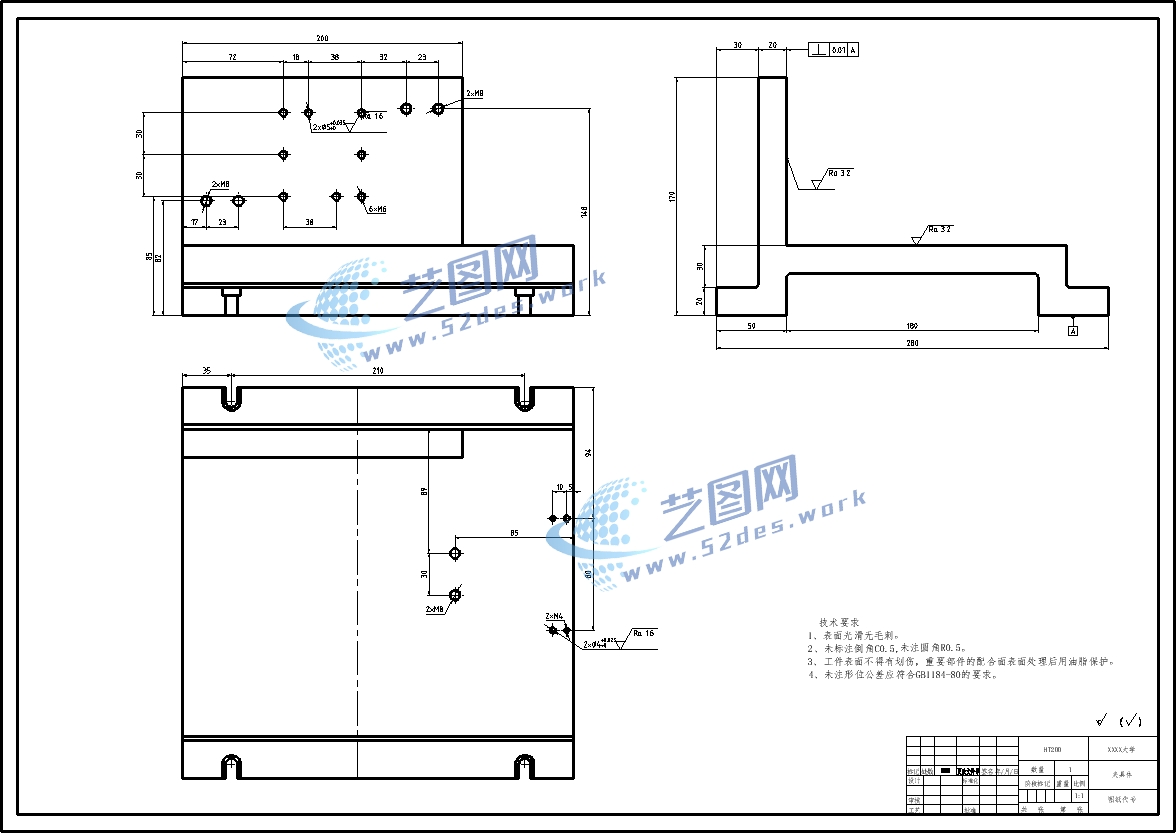

新国标CAD图纸：夹具体托架脚CAD图纸新国标CAD图纸：托架毛坯图

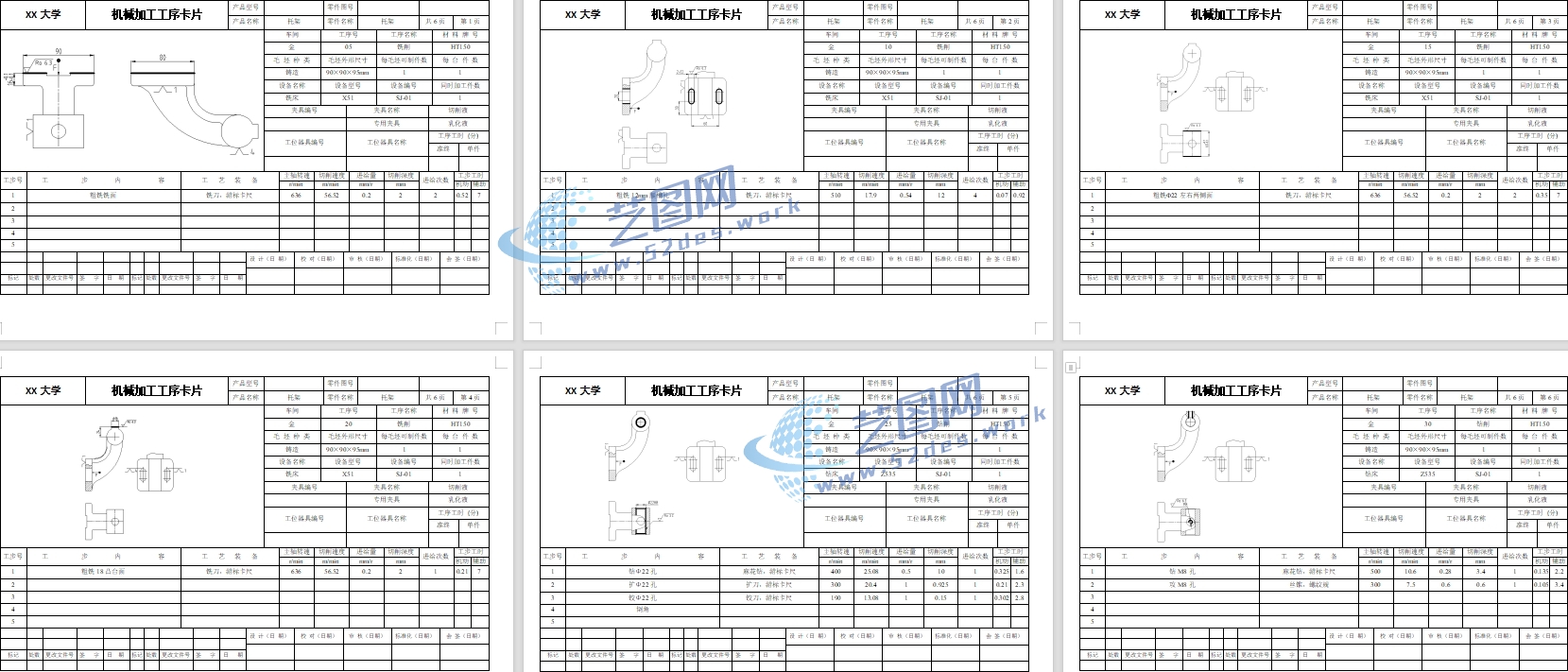

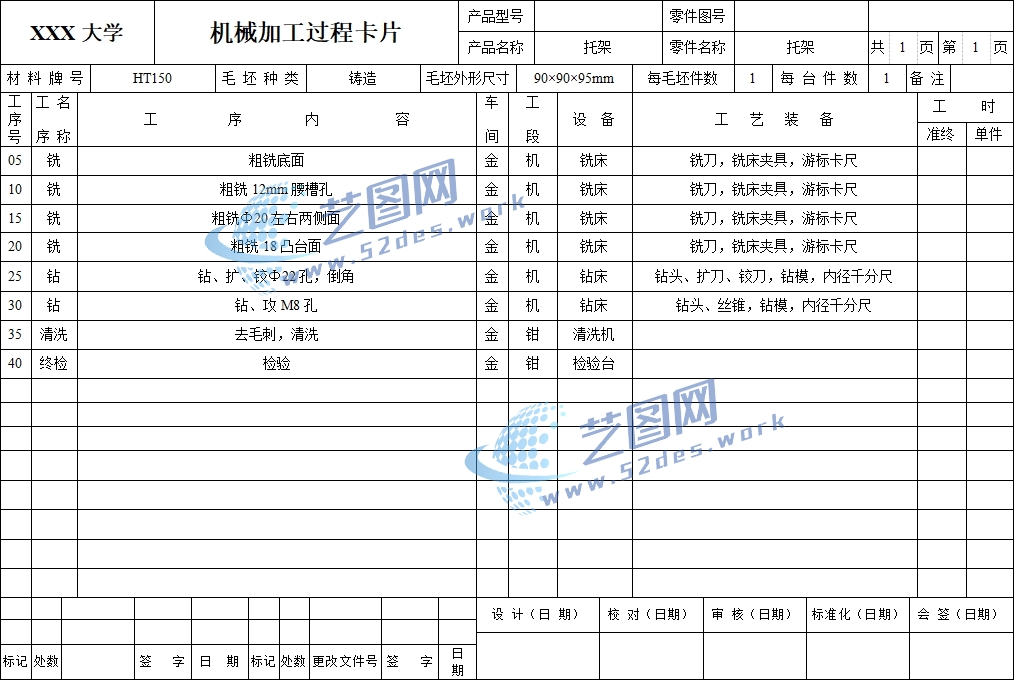

托架脚机械加工工序卡机械加工工序卡
