拖拉机拨叉粗铣槽口夹具设计含SW21版三维模型+CAD图纸+说明书｜C25199

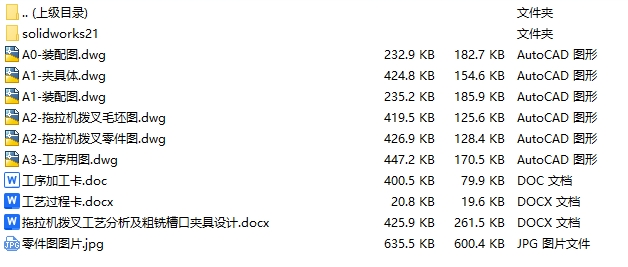

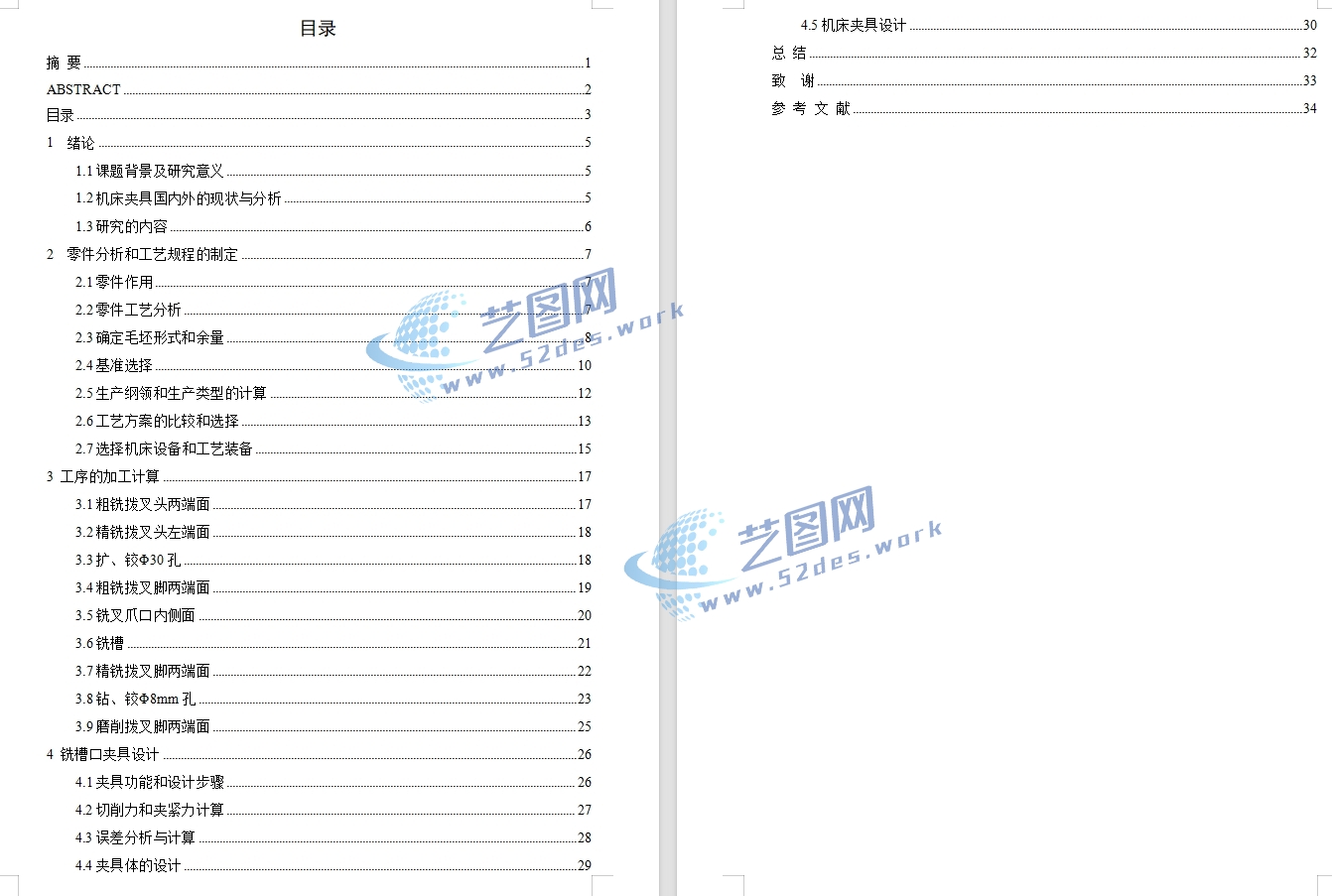

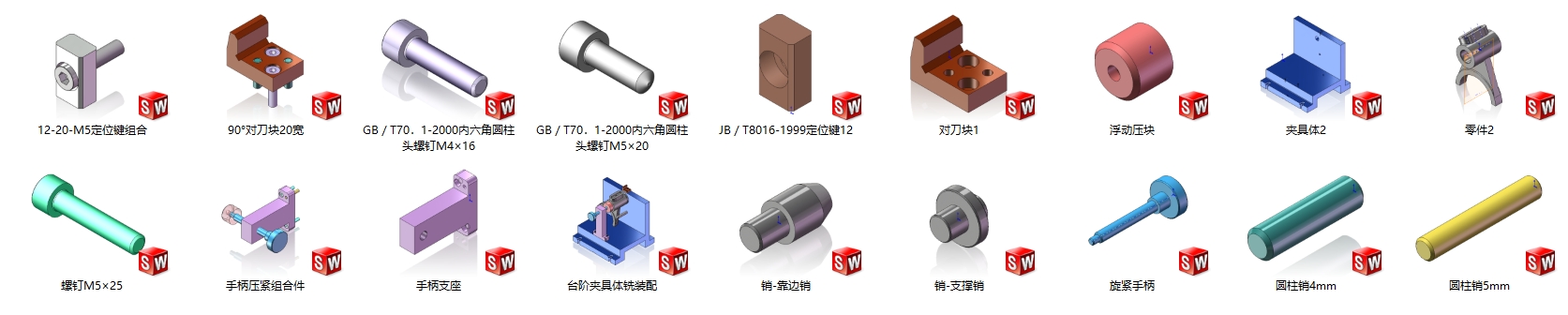

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 机械夹具solidworks21版本三维装配模型

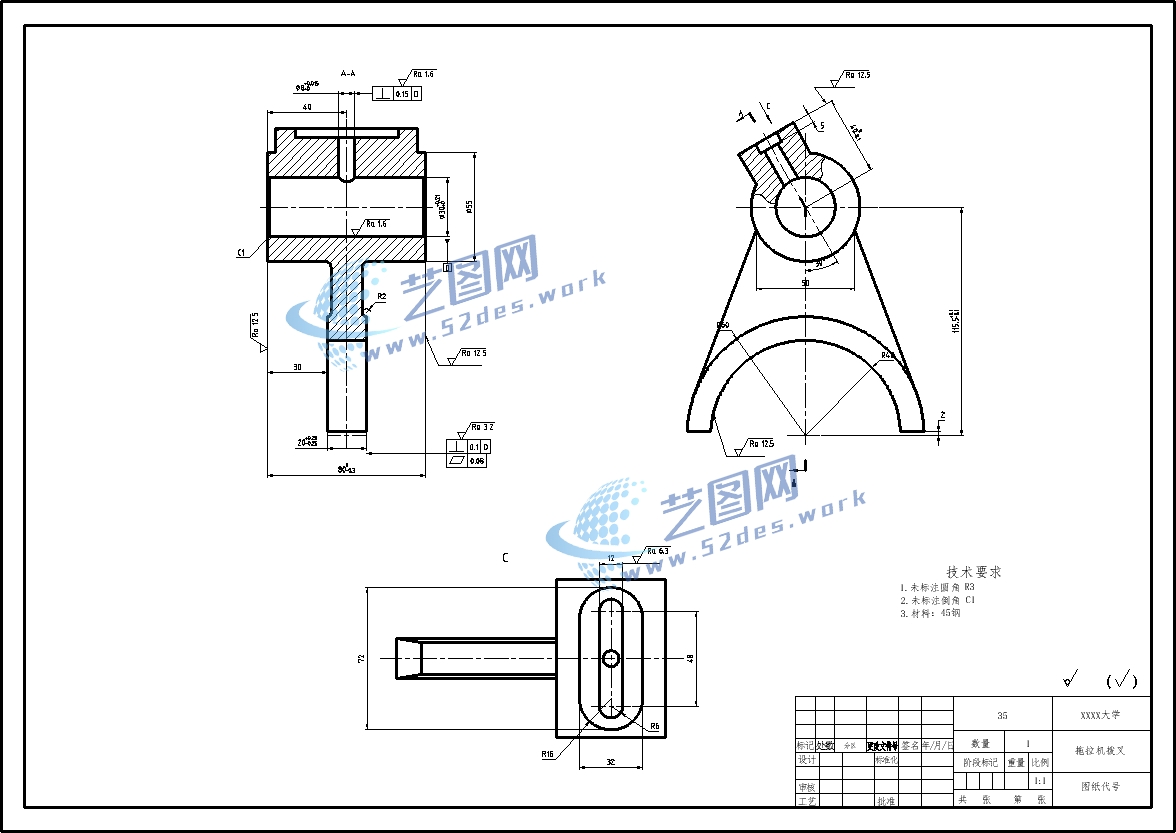

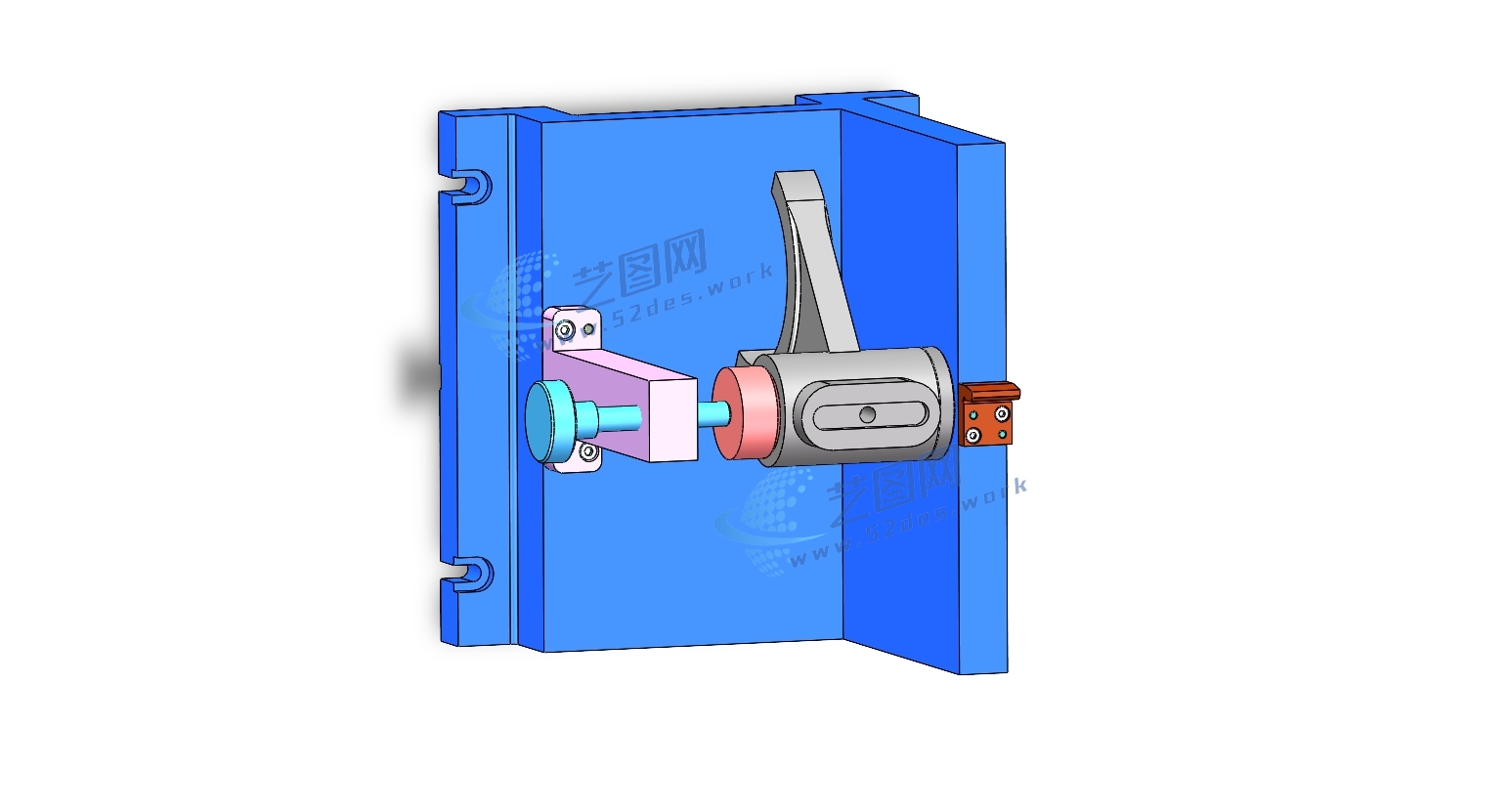

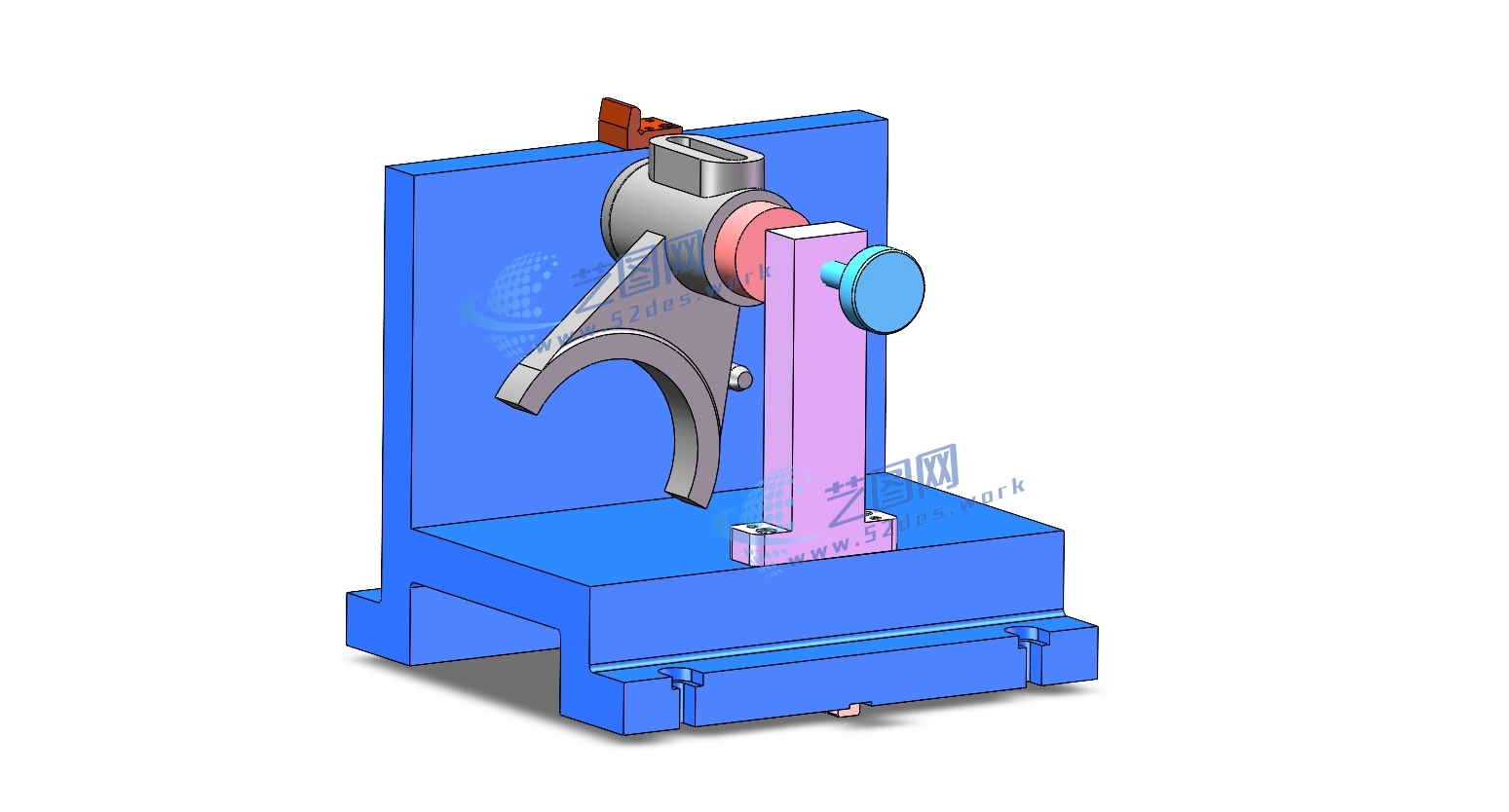

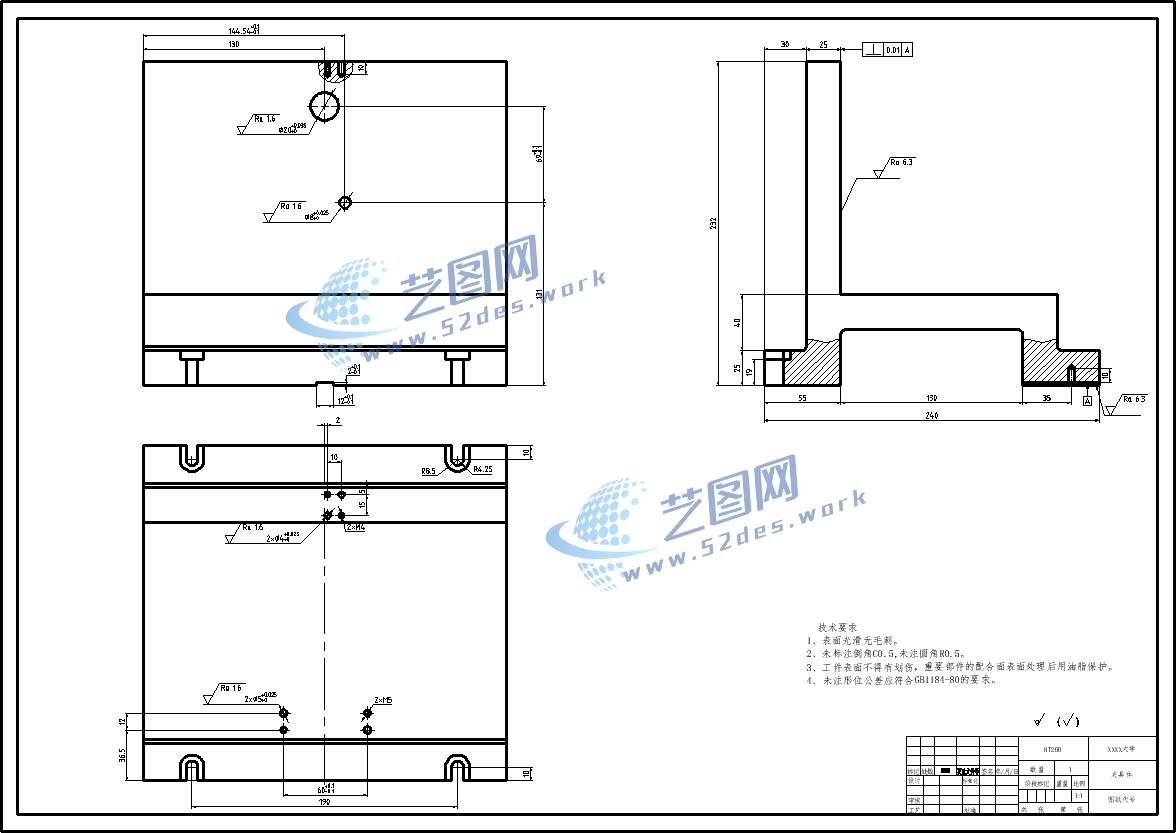

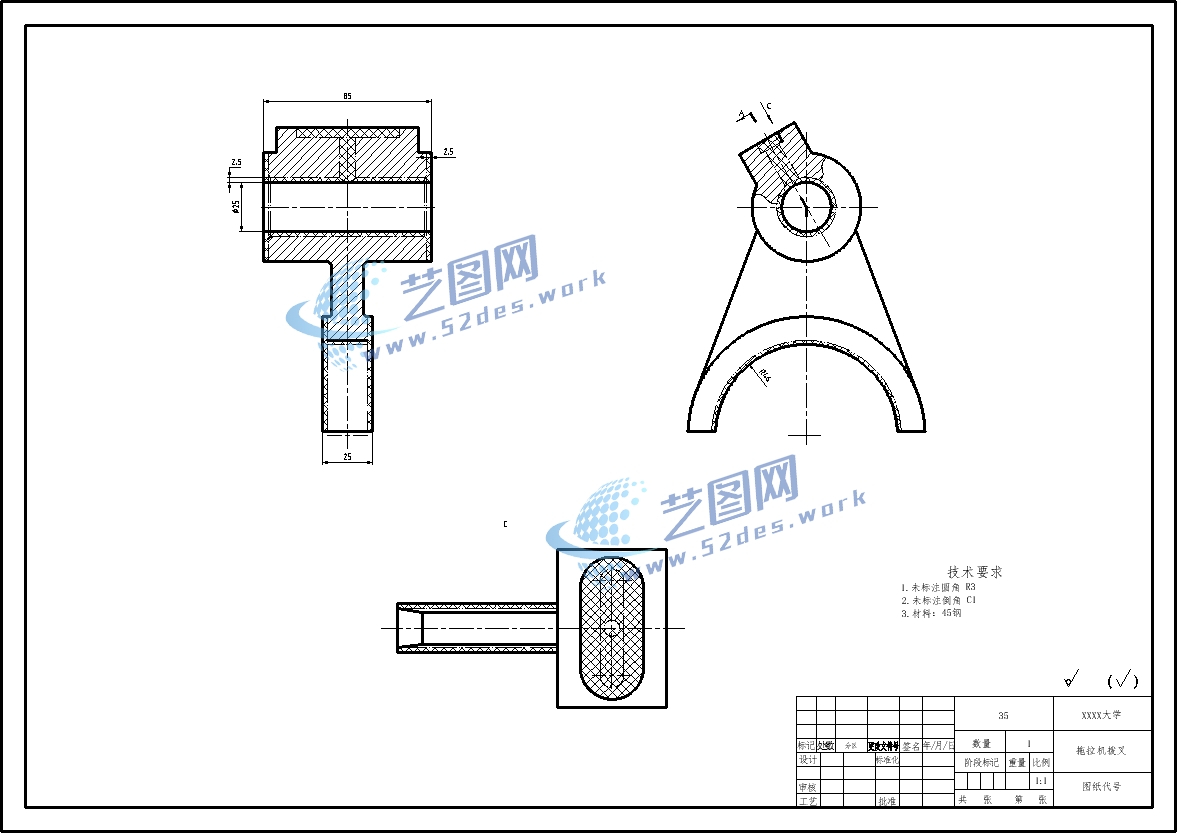

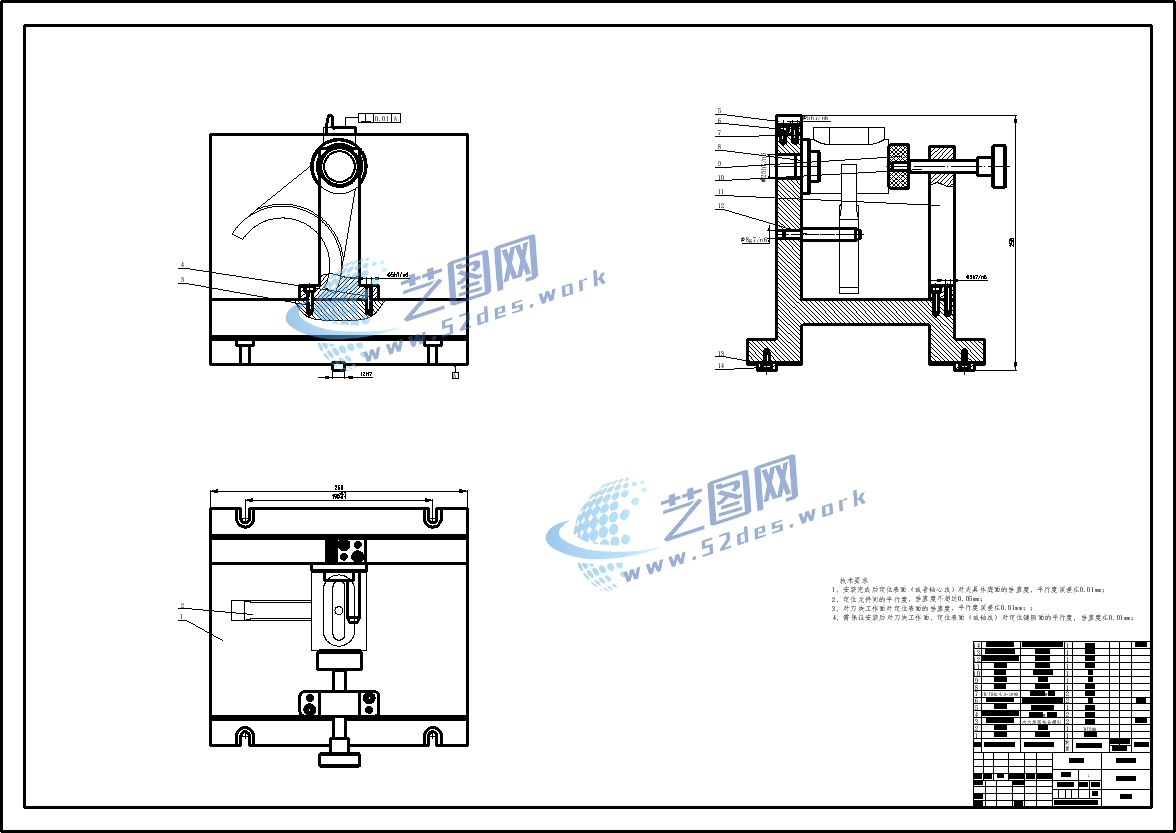

本拖拉机拨叉粗铣槽口夹具主要用于拖拉机拨叉槽口粗加工工序，夹具采用底板式结构，主要由夹具体、定位销、靠边销、压块以及螺旋夹紧机构组成。加工时利用定位销与工件定位孔配合确定加工位置，靠边销与零件侧面接触进行辅助定位，压块从上方对工件进行夹紧固定，保证拨叉在铣削过程中保持稳定。机械夹具solidworks21版本三维装配模型 新国标CAD图纸：夹具体 新国标CAD图纸：拖拉机拨叉 新国标CAD图纸：拖拉机拨叉毛坯图

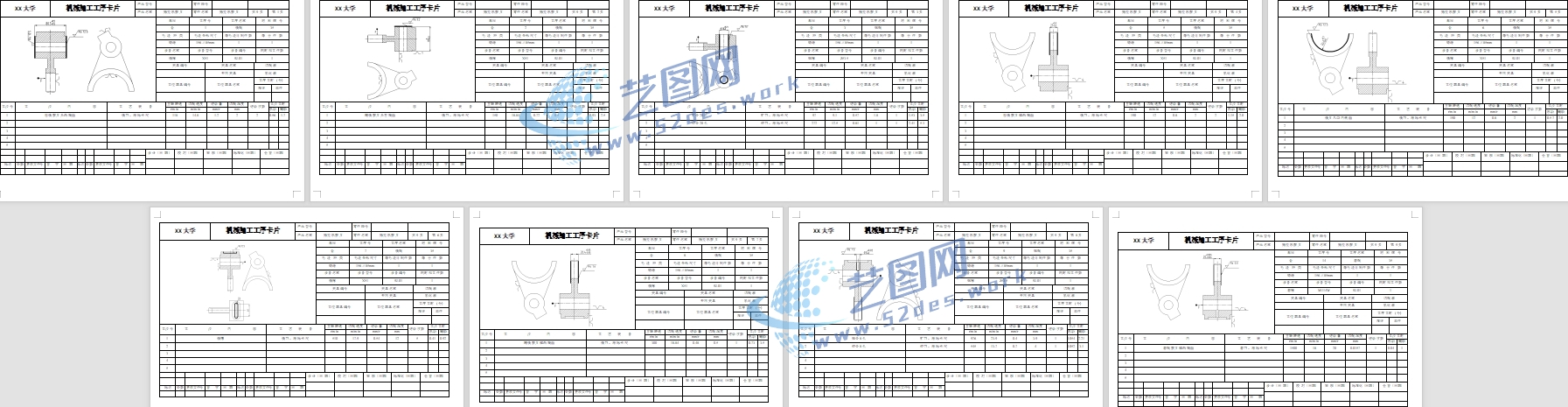

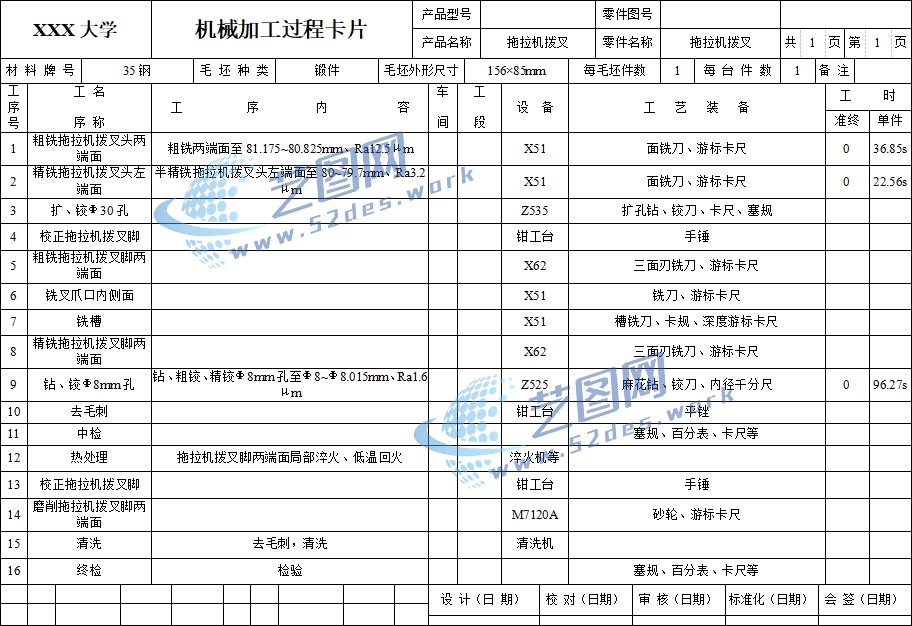

机械加工工序卡

本夹具采用定位销、靠边销组合定位方式进行工件定位。其中定位销限制工件移动方向的自由度，靠边销限制工件旋转自由度，结合夹具支撑面限制剩余方向自由度，最终实现工件六个自由度完全限制，满足拖拉机拨叉粗铣槽口加工的定位精度要求。
