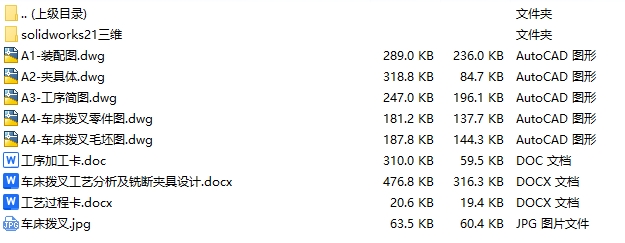

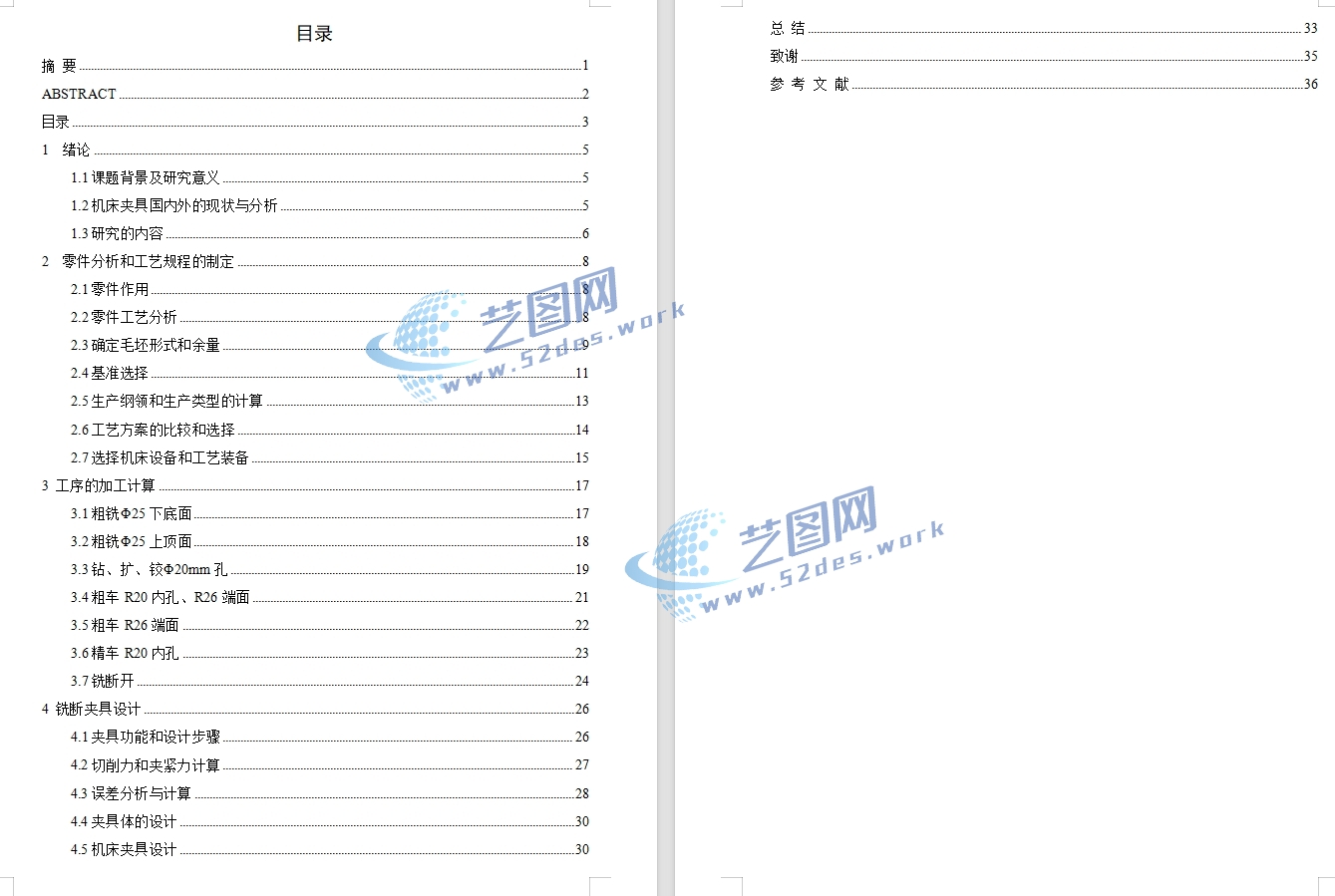

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数

该夹具主要由夹具体、一面两销定位机构、压紧机构及辅助支撑元件组成。工件采用底面作为主要定位基准，通过一个圆柱销和一个削边销进行孔位定位，限制工件六个自由度，实现拨叉加工位置的准确定位；顶部压板配合螺杆夹紧机构对工件进行可靠固定，保证铣断过程中的稳定性。

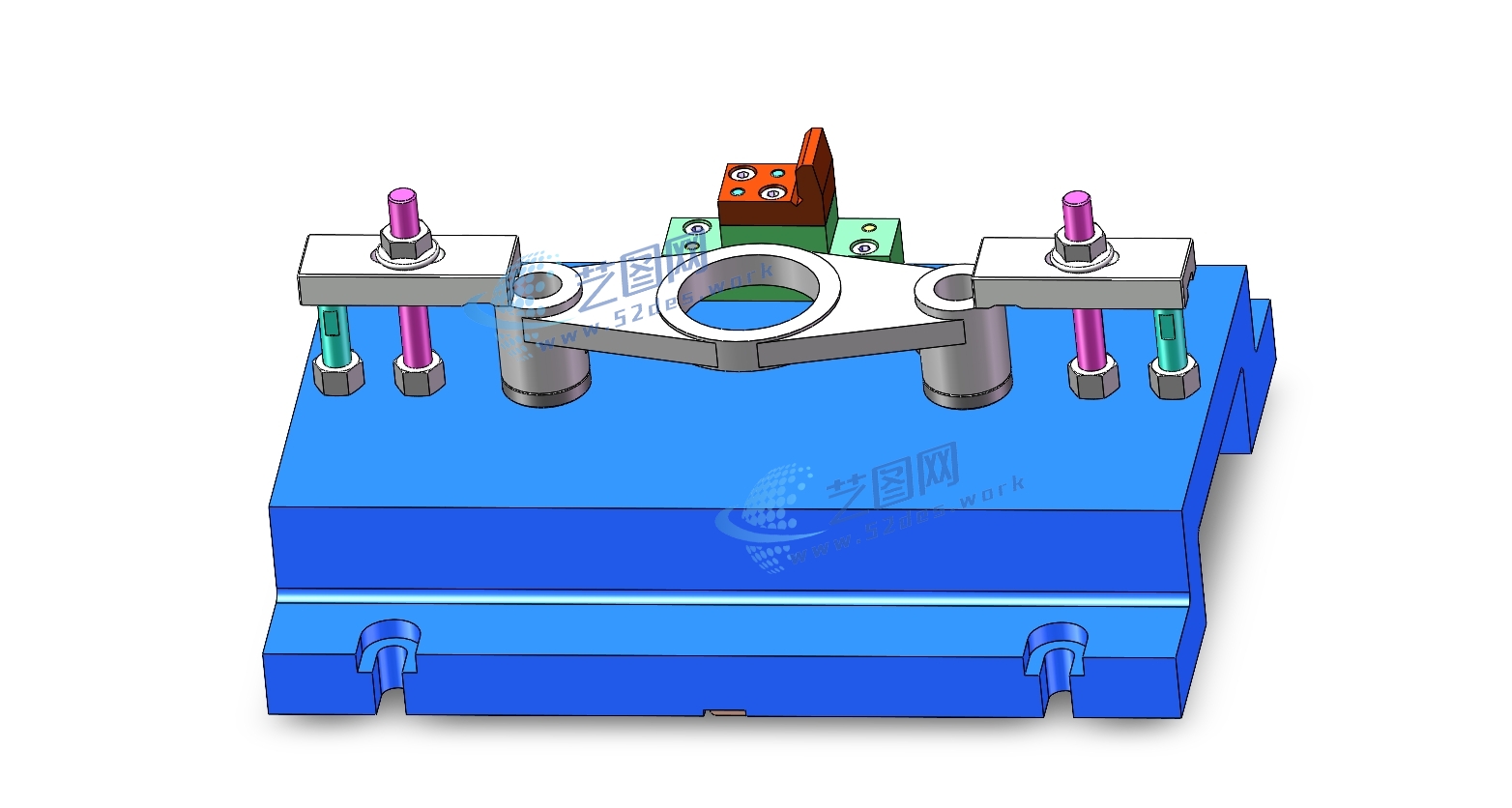

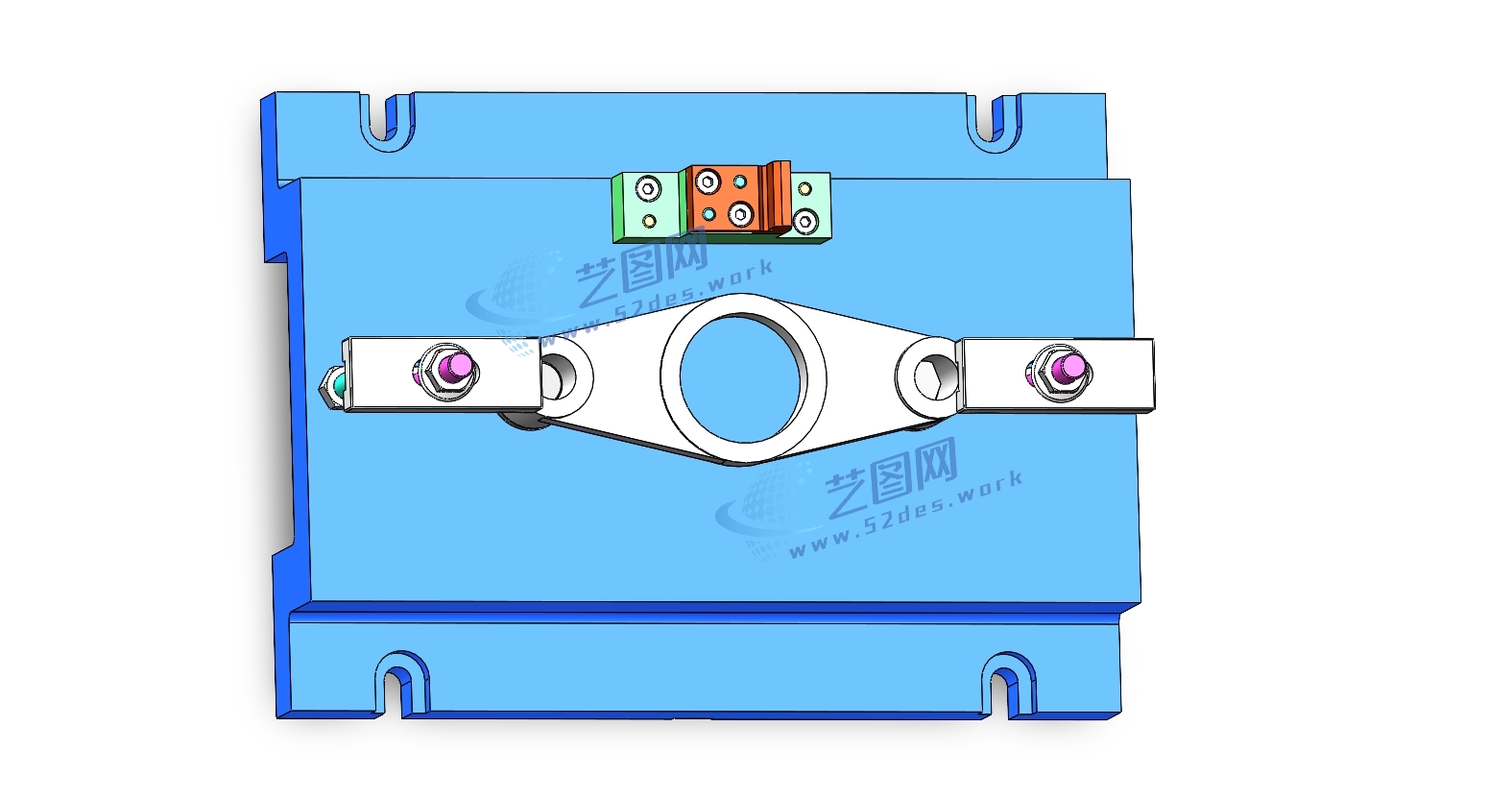

机械夹具solidworks21版本三维装配模型

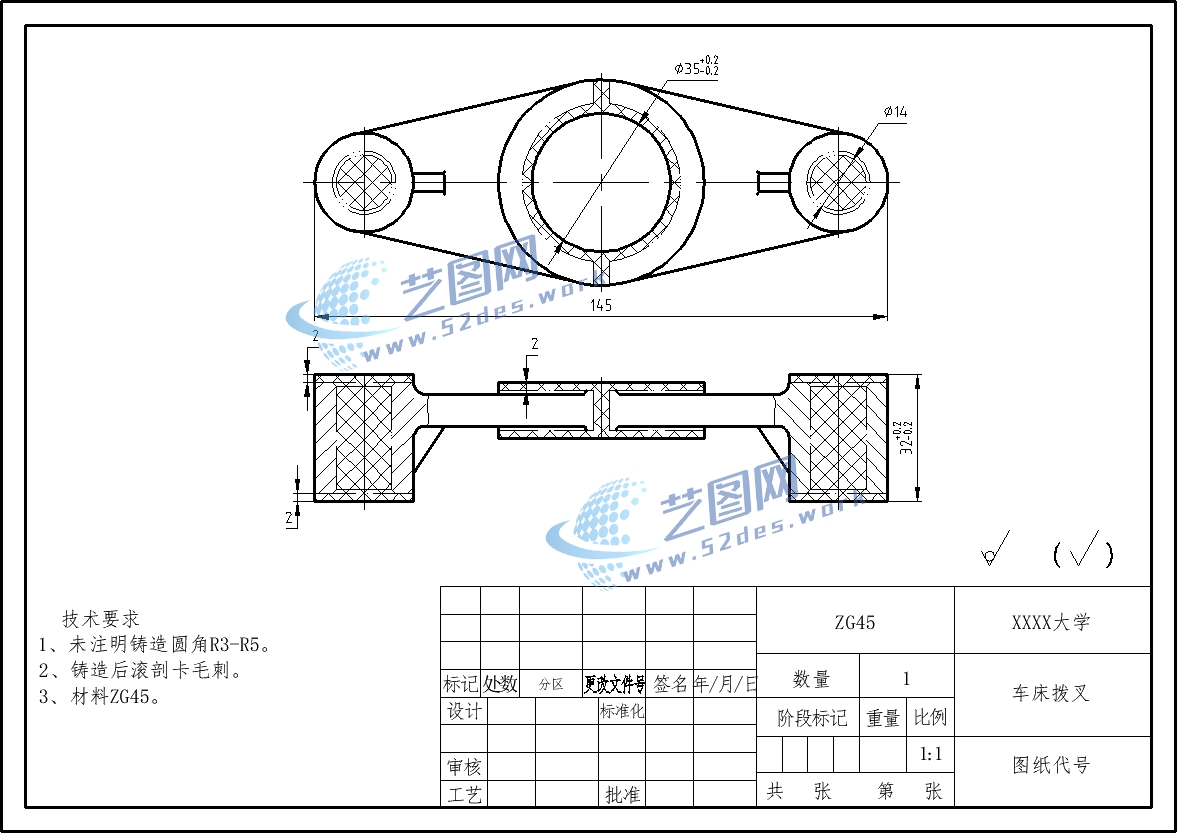

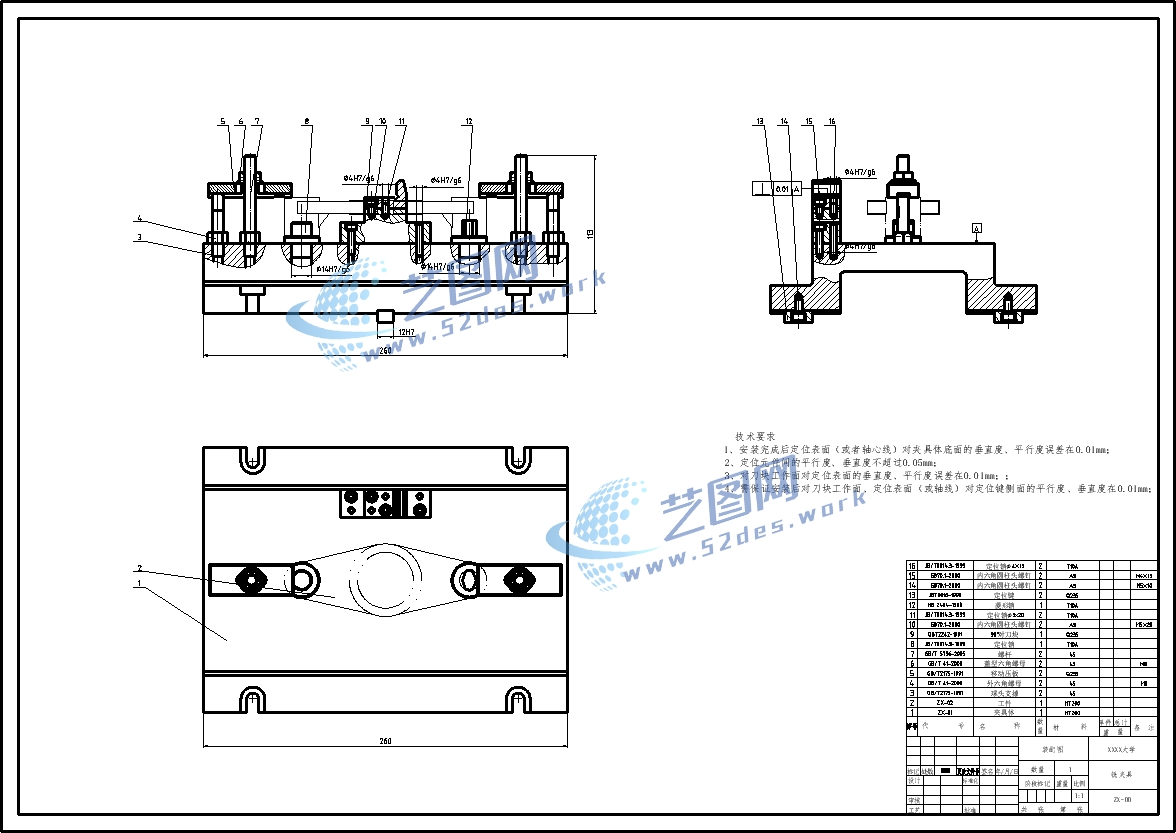

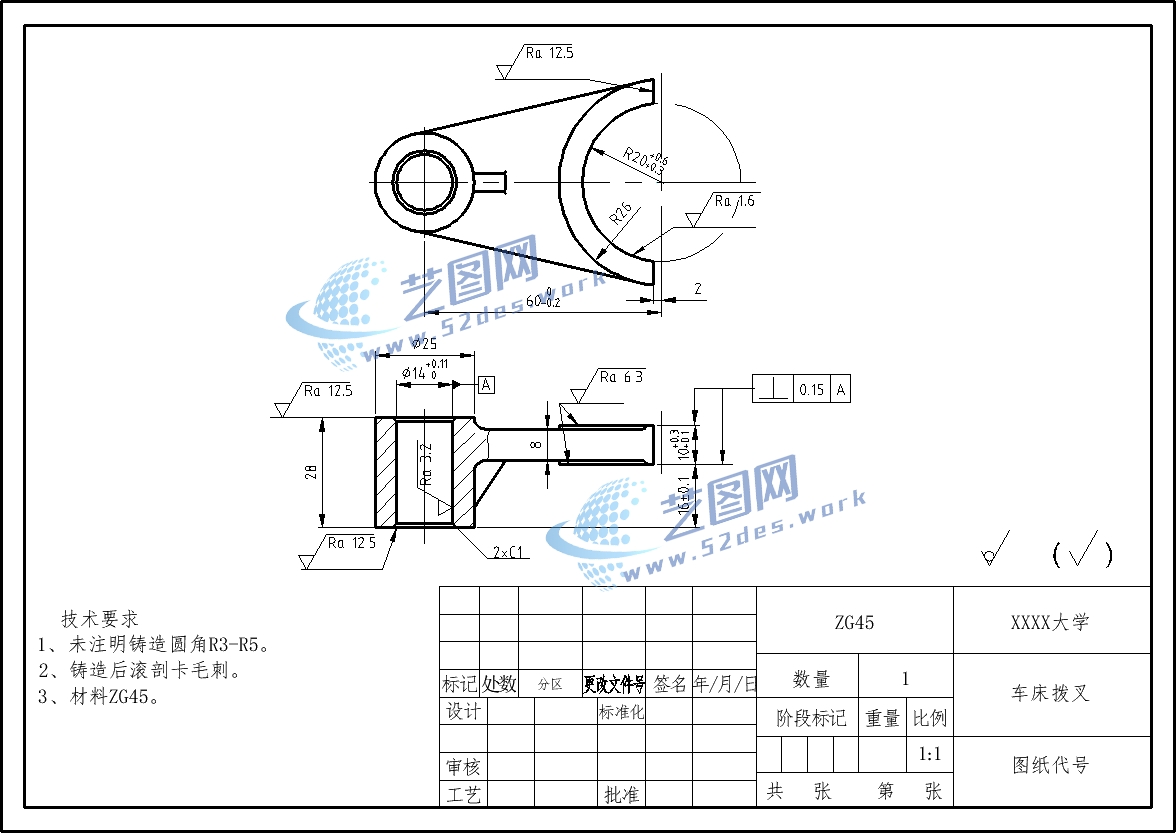

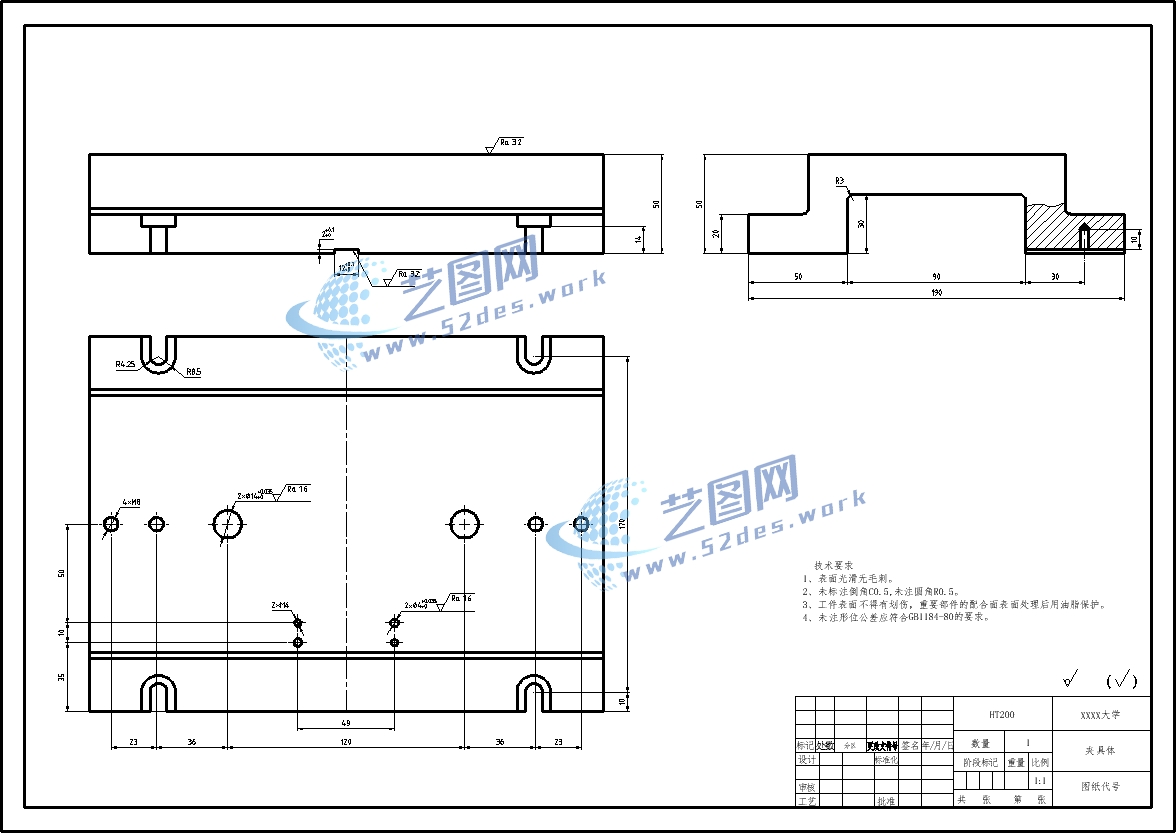

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体 新国标CAD图纸：车床拨叉 新国标CAD图纸：车床拨叉毛坯图

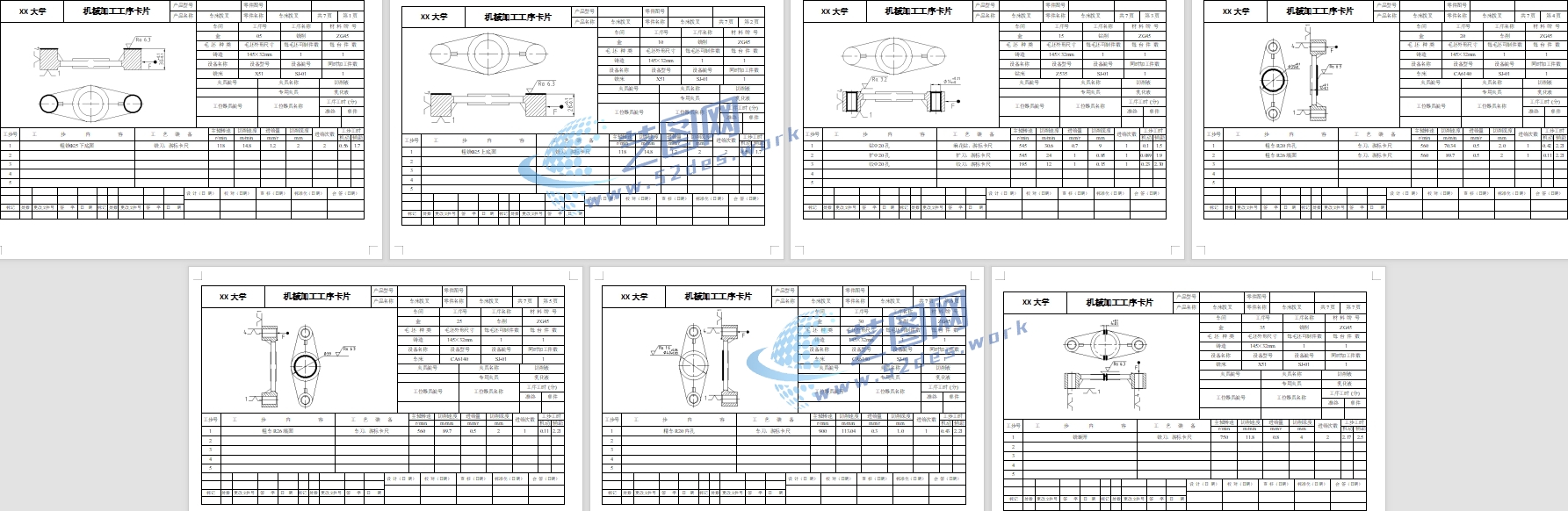

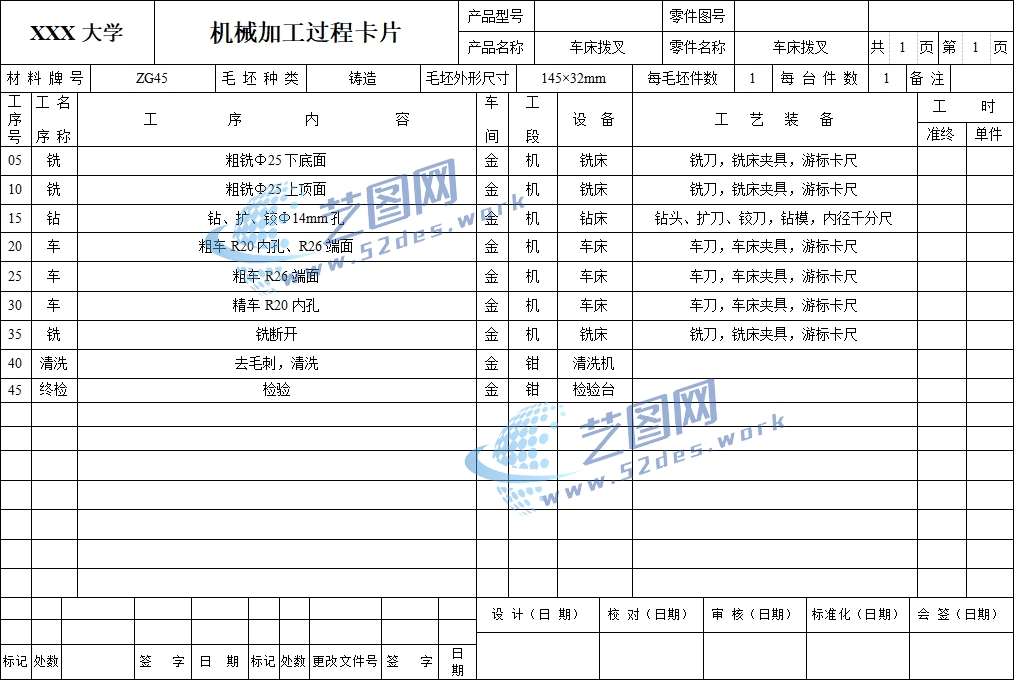

机械加工工序卡

该夹具采用一面两销经典定位方式，具有定位精度高、结构简单、装夹方便等特点。整体式夹具体提高了夹具刚性和抗振性能，可有效减少加工过程中的工件偏移，适用于车床拨叉铣断工序，提高加工质量和生产效率。
