八色印花机行星轮支架夹具设计含solidworks三维模型+CAD二维｜C25248

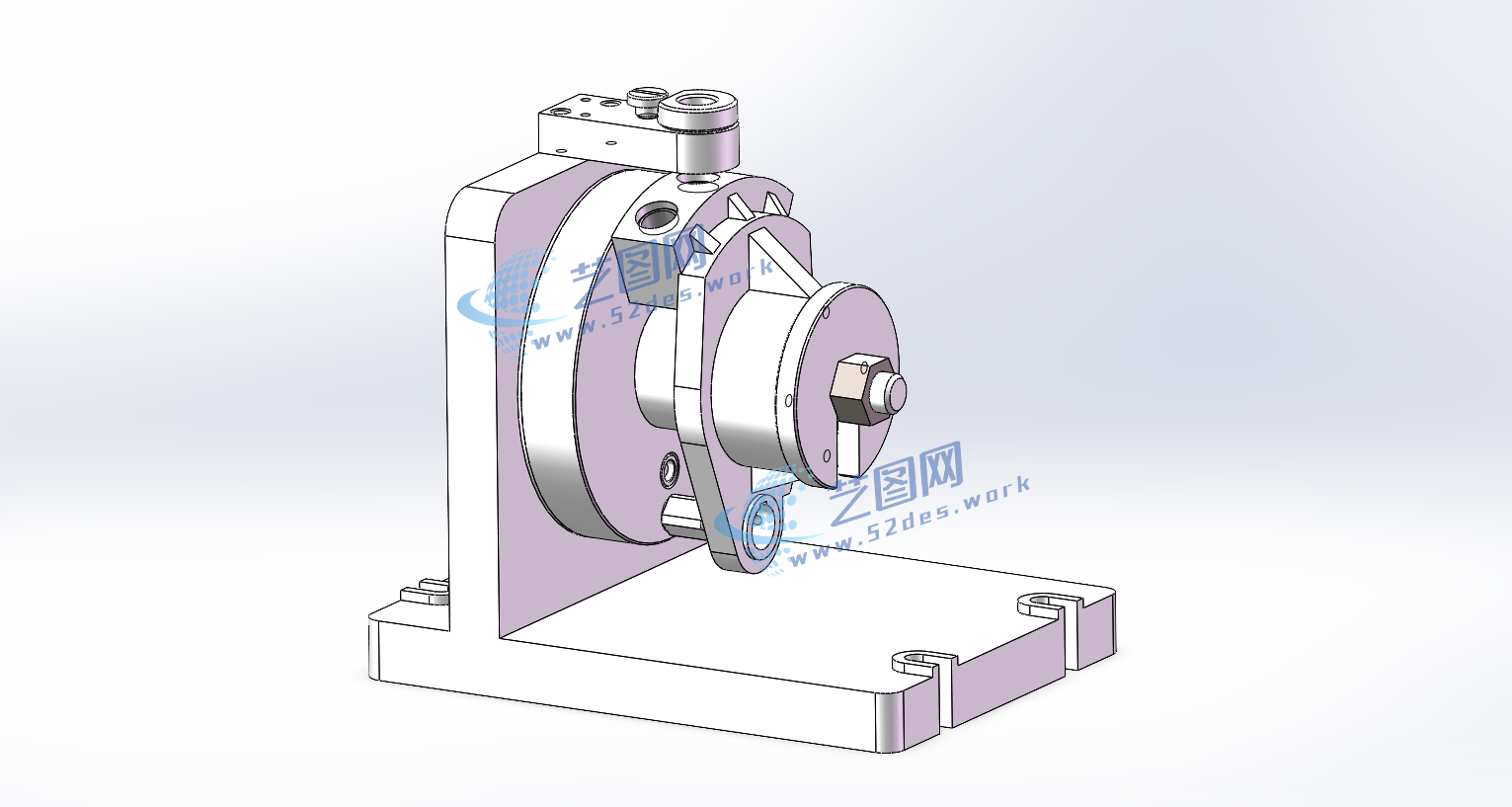

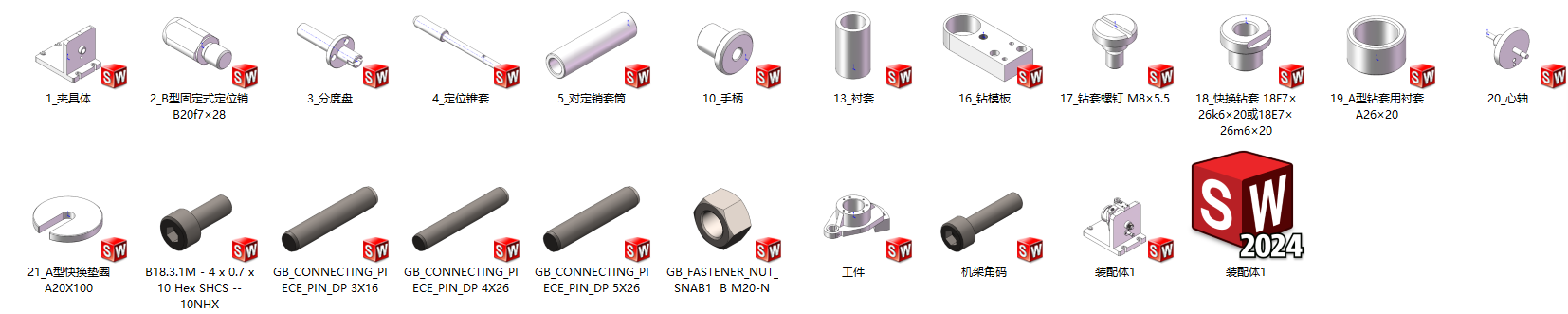

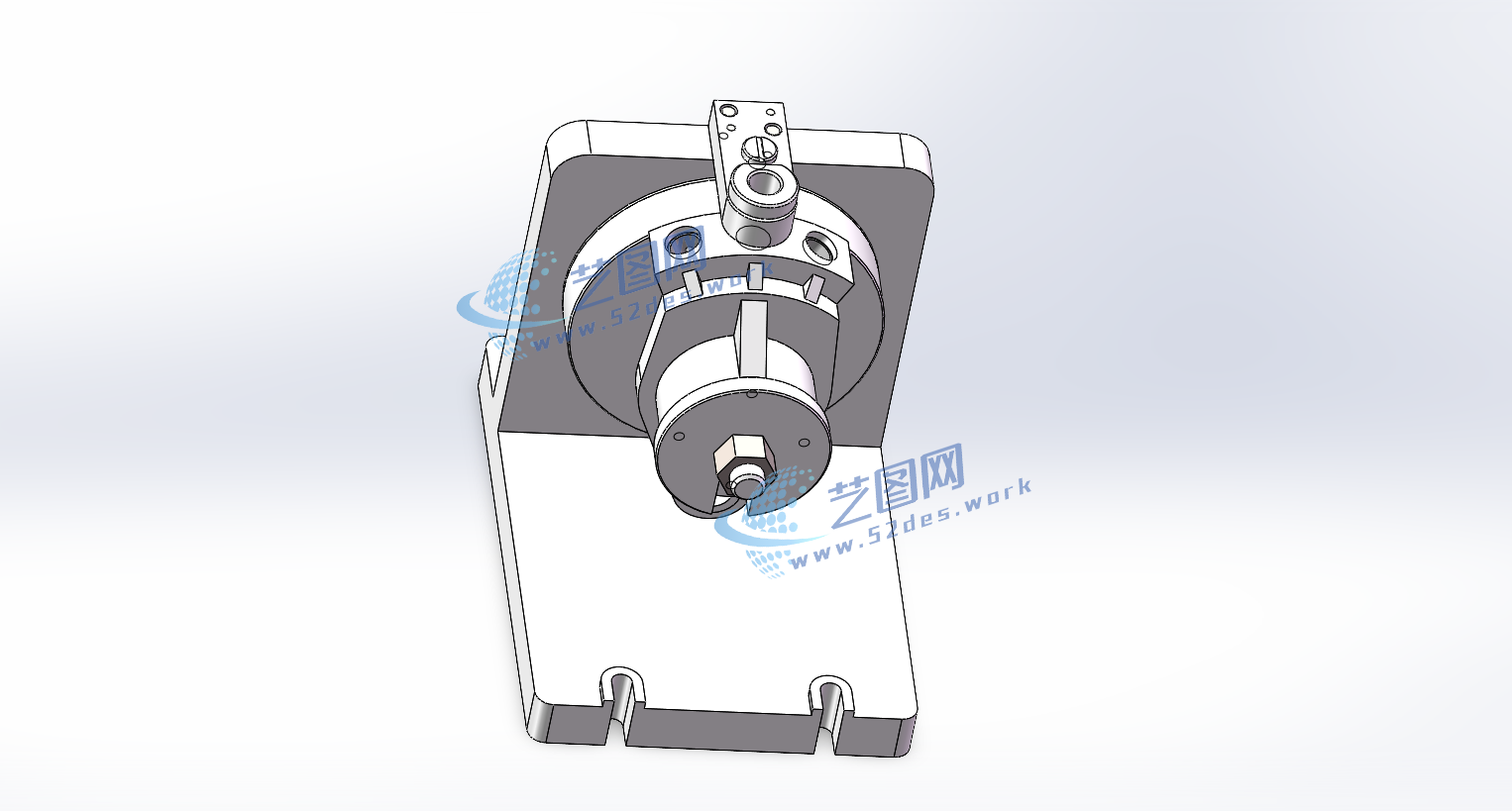

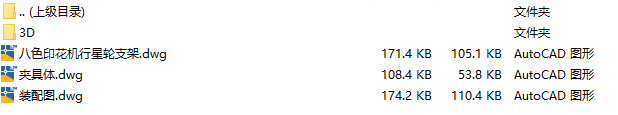

文件内容：solidworks三维模型、CAD图纸 soldiworks24零件图

该定位芯轴主要用于机械加工过程中工件的精确定位与快速装夹，主要由芯轴主体、定位段、限位台阶、夹紧结构以及安装连接部分组成。芯轴采用轴向定位与径向定位相结合的设计方式，通过与工件内孔配合实现高精度中心定位，有效限制工件加工过程中的位置偏移，保证加工孔位、端面及回转类特征的尺寸精度。其结构形式简单紧凑，定位可靠，适用于盘类、套类及带孔零件的加工定位。

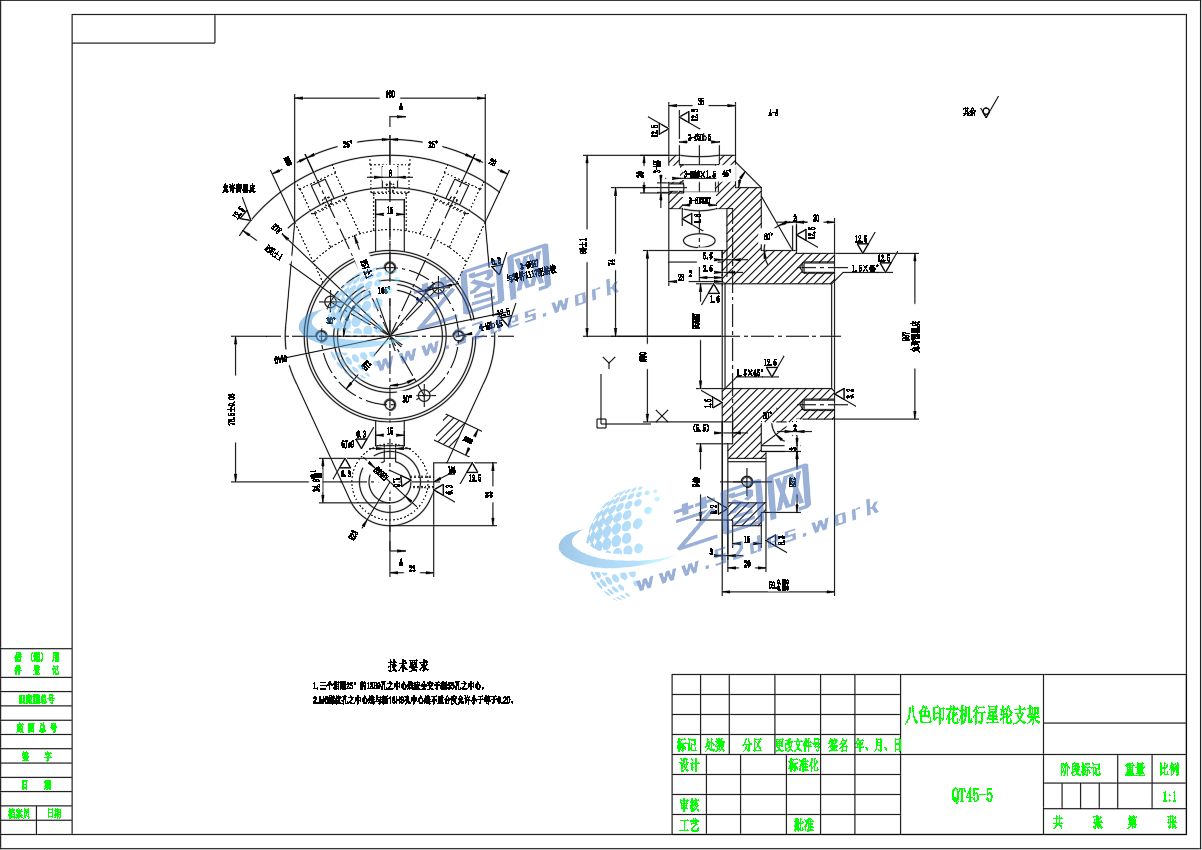

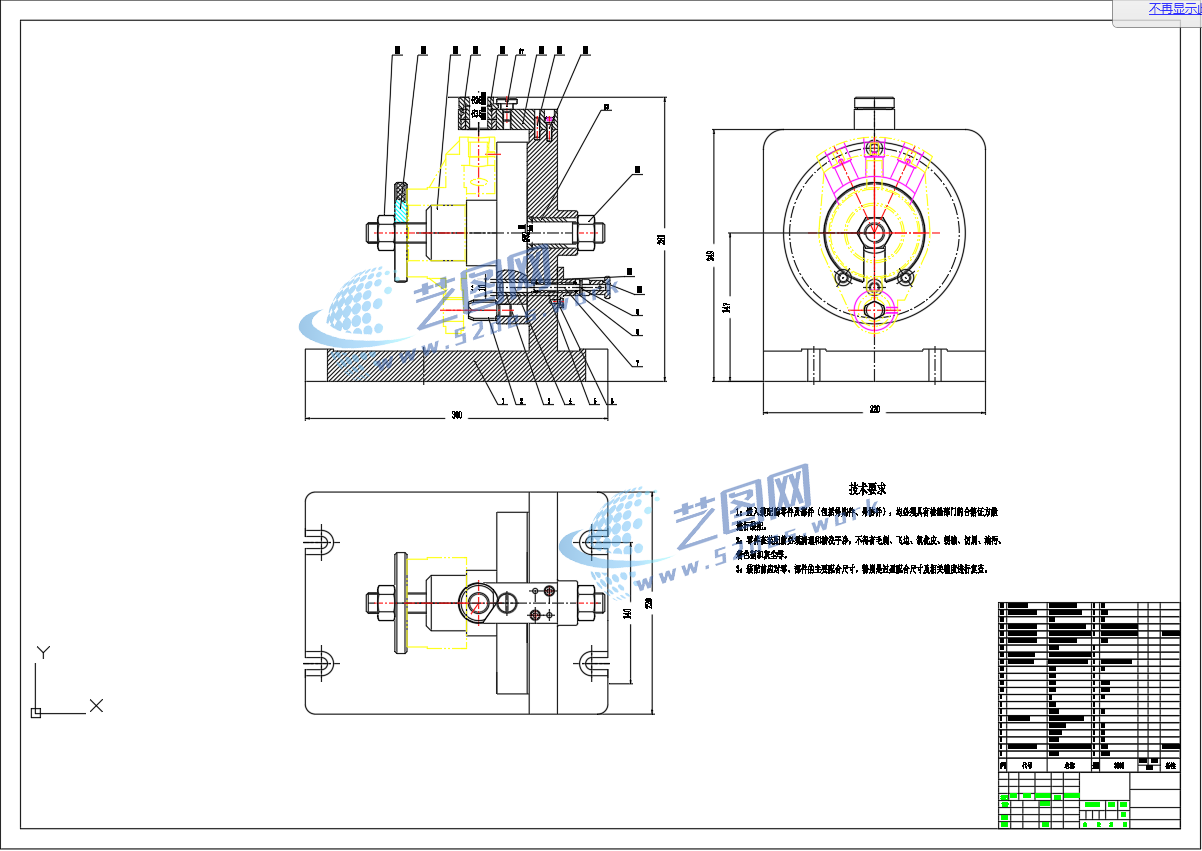

CAD装配图 CAD换挡叉零件图 CAD夹具体

定位芯轴采用高刚度整体结构设计，定位工作面经过精密加工，提高配合精度和耐磨性能。在实际加工过程中，通过芯轴与工件基准孔的间隙配合或过渡配合实现快速装夹，并结合端面限位保证轴向位置稳定。该结构具有定位精度高、装夹效率快、重复定位性能好等特点，广泛应用于车削、铣削、钻孔及磨削等机械加工工艺中的专用夹具设计。
