车床电主轴结构设计含solidwork24三维模型+CAD图纸｜C25258

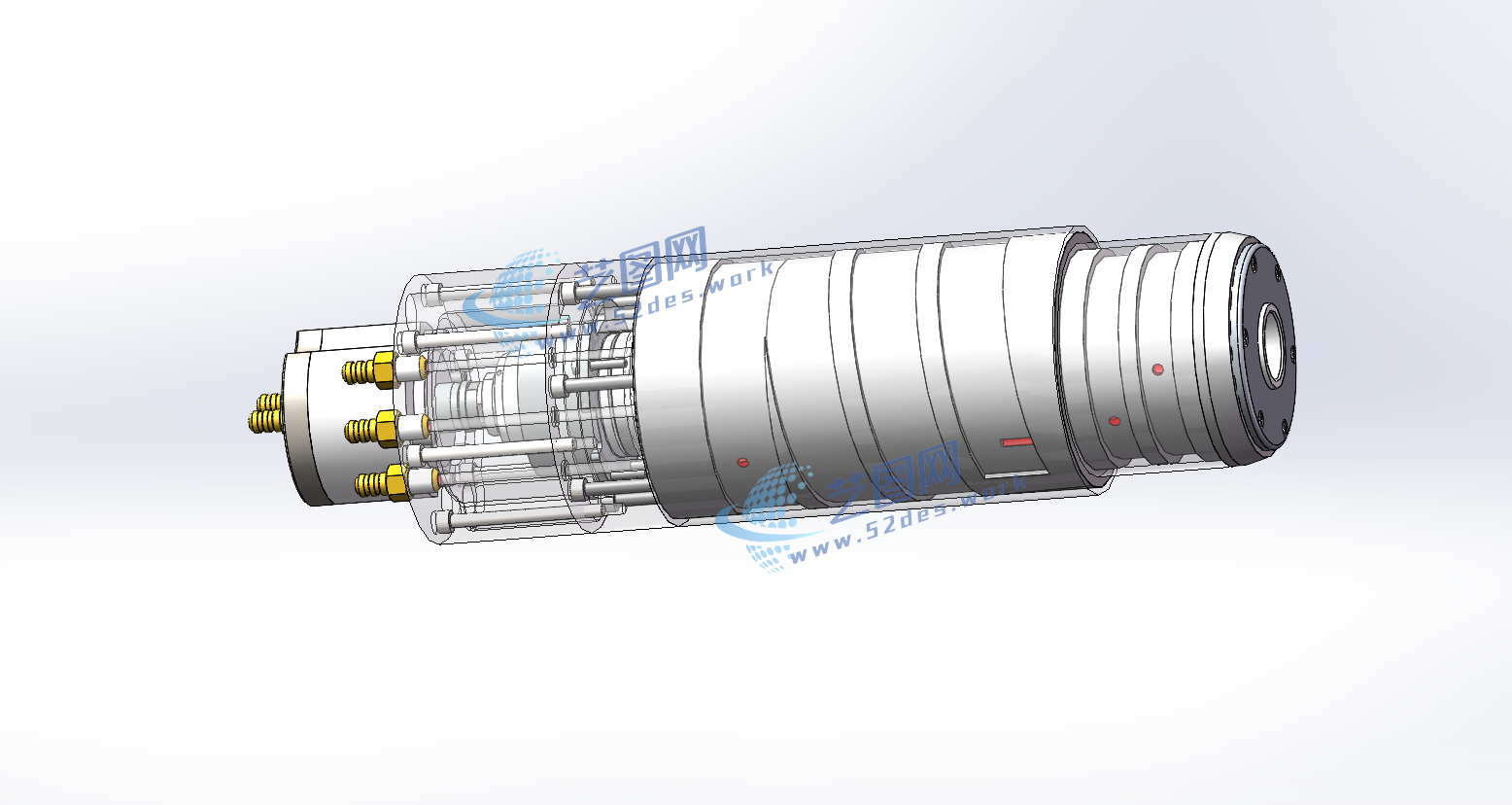

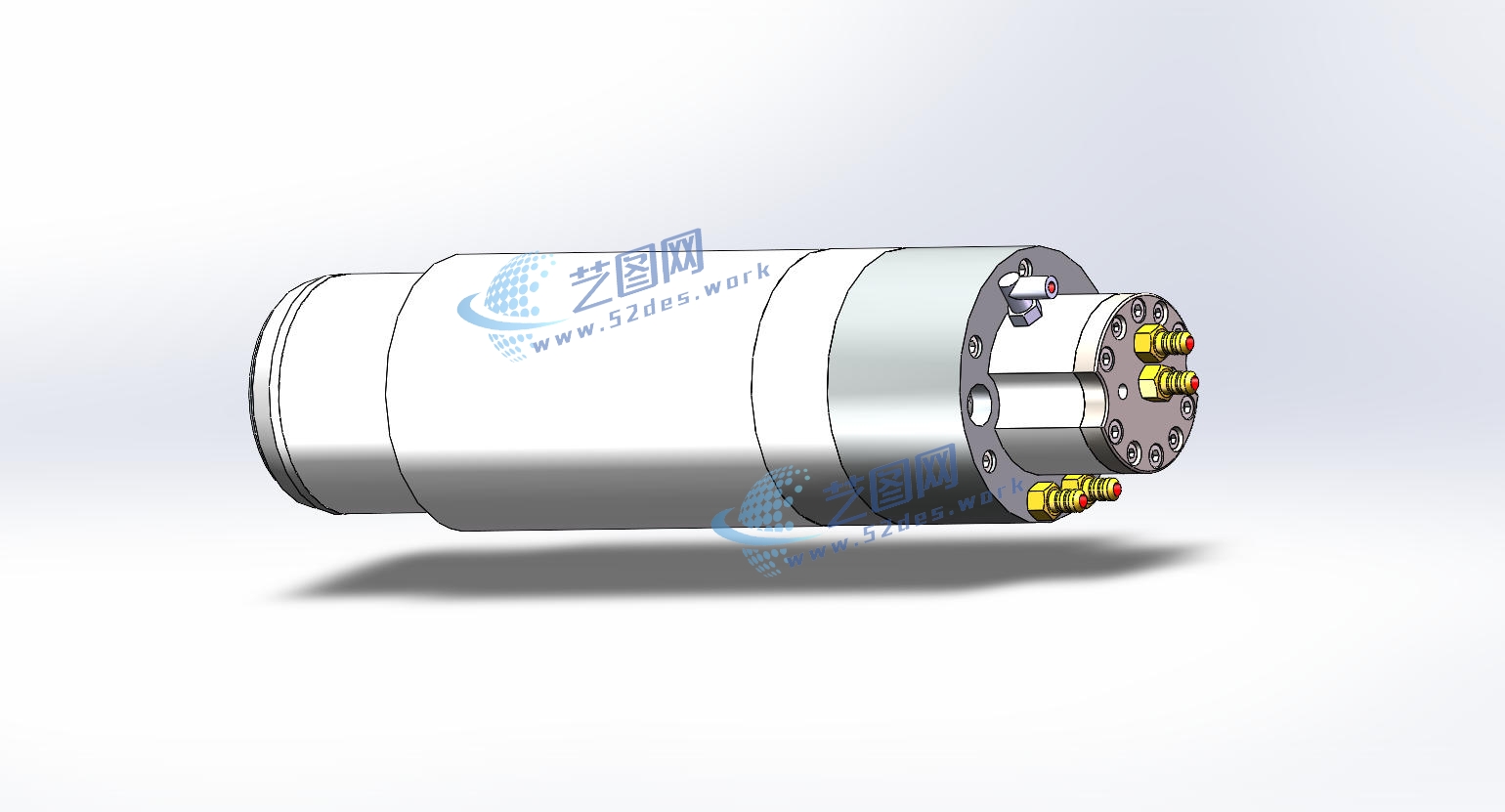

文件内容：solidworks24三维模型、CAD图纸 车床电主轴设计soldiworks24三维模型

车床电主轴是一种将主轴与驱动电机高度集成的一体化高速旋转执行部件，主要由主轴轴芯、内置电机定转子、精密轴承组件、冷却系统、编码器及前端夹持接口等部分组成。结构采用电机转子直接安装于主轴轴系，通过电能驱动主轴高速旋转，取消传统皮带、齿轮等中间传动环节，有效降低传动误差，提高旋转精度和动态响应性能。主轴前端采用标准化安装接口，可配合卡盘、刀具夹具等实现工件高速加工。

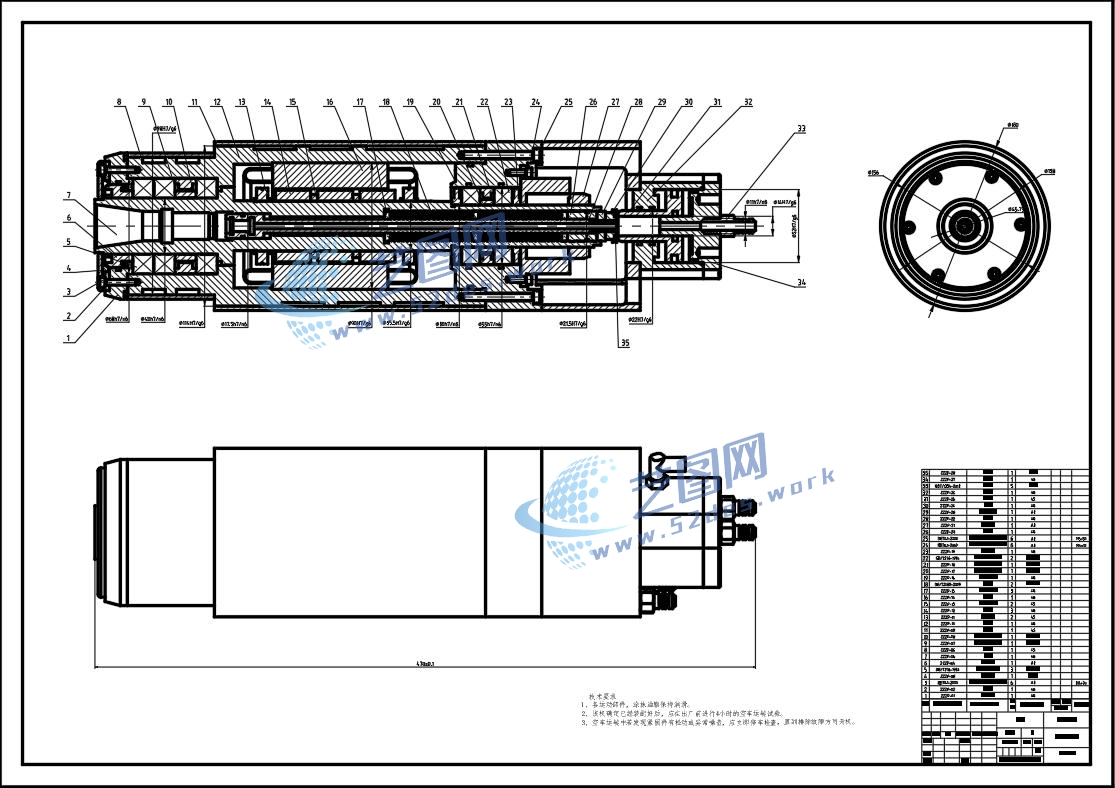

车床电主轴结构设计CAD装配图

该电主轴采用紧凑型筒式结构设计，壳体作为整体支撑基准，通过高精度轴承保证主轴径向与轴向刚度。内部设置循环冷却通道，用于降低高速运转过程中电机发热对加工精度的影响；后端配置电气连接及检测接口，实现转速反馈和智能控制。整体结构具有高速、高刚性、高精度和低噪声等特点，适用于数控车床、精密加工中心以及自动化机床设备。
