管道外圆焊接机结构设计含说明书+CAD图纸｜C25290

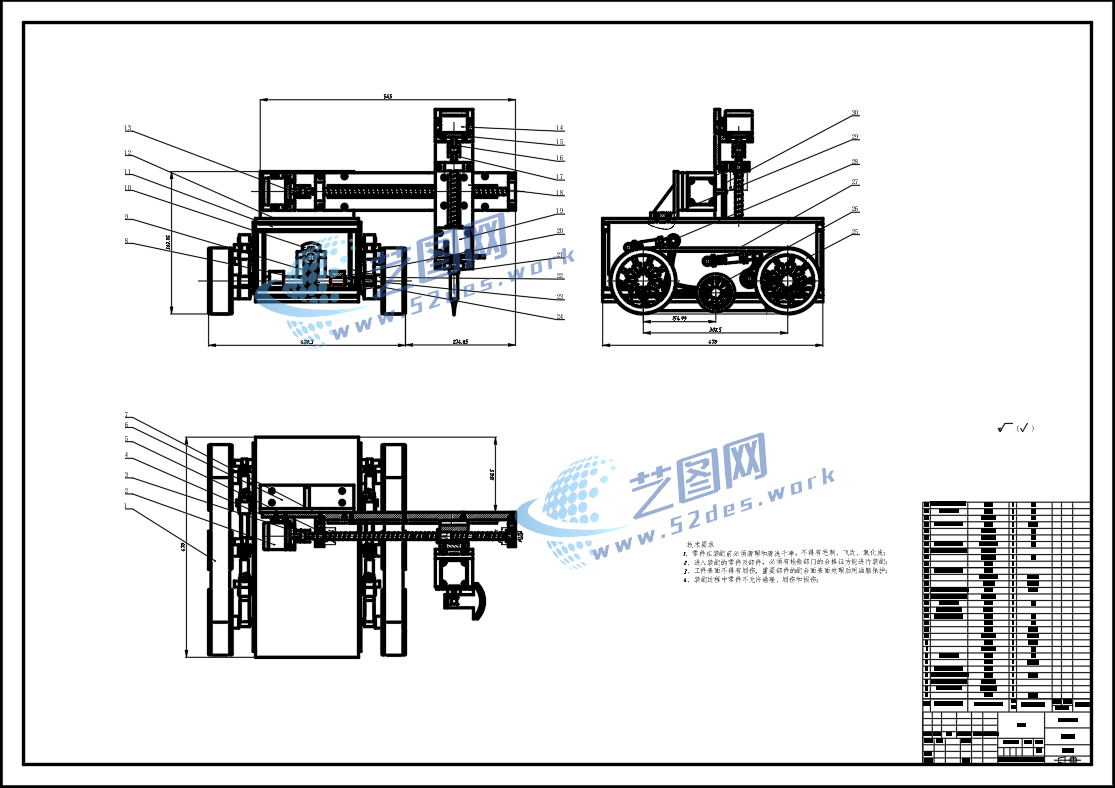

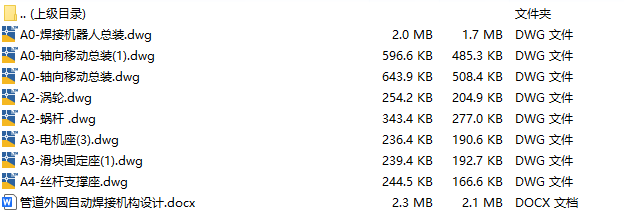

文件内容：CAD图纸、设计说明书 管道外圆焊接机结构设计CAD装配图

管道外圆焊接机主要由行走底盘、环向焊接机构、焊枪调节机构以及管道夹持定位系统组成。设备采用轨道式或轮式移动结构，通过驱动机构带动整机沿管道轴向移动，实现连续焊接作业。机体上方设置横向导轨与升降调节机构，可根据不同管径调整焊枪位置，使焊接头始终保持与管道外圆焊缝的最佳距离和角度，提高焊接稳定性。

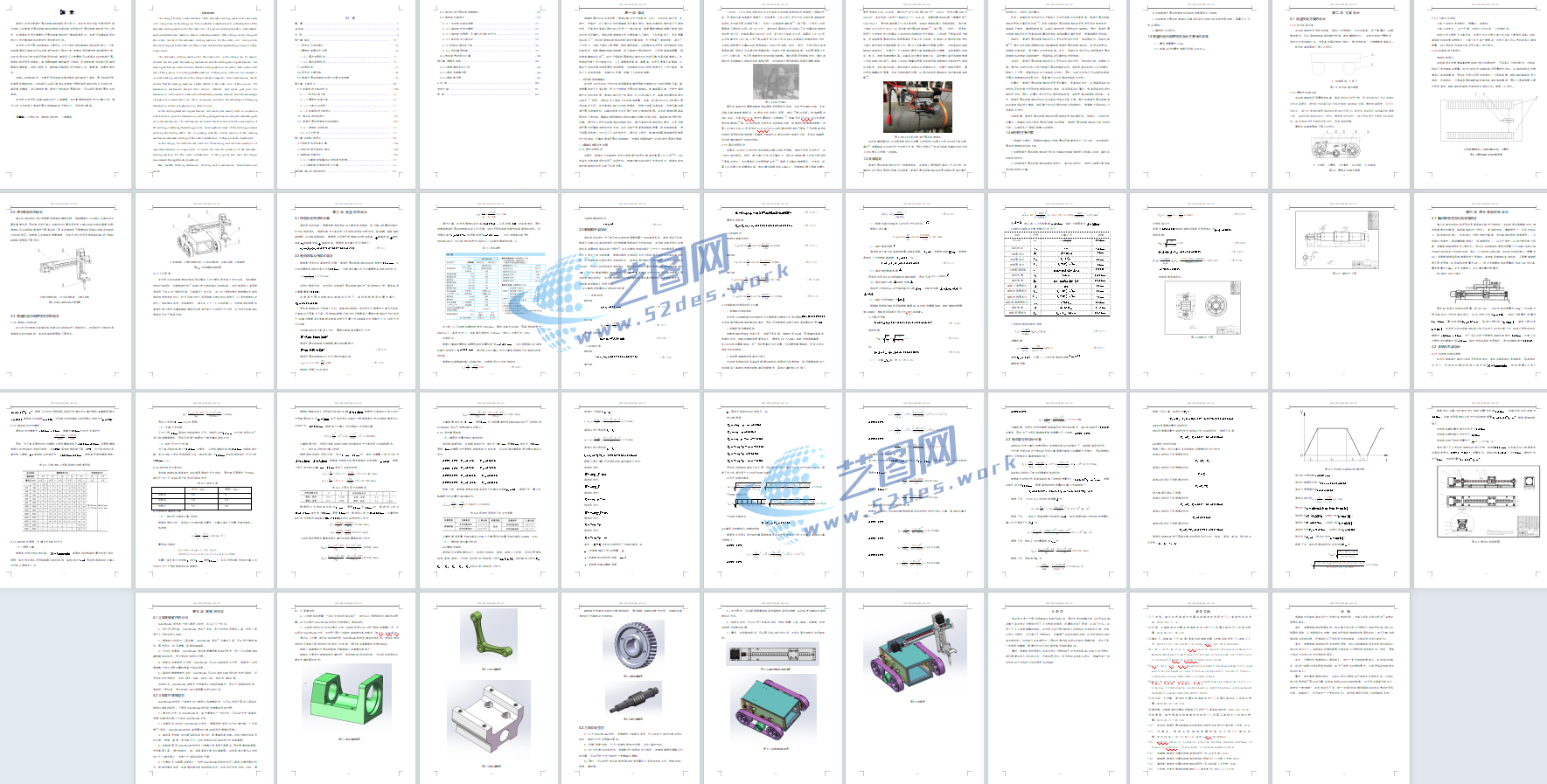

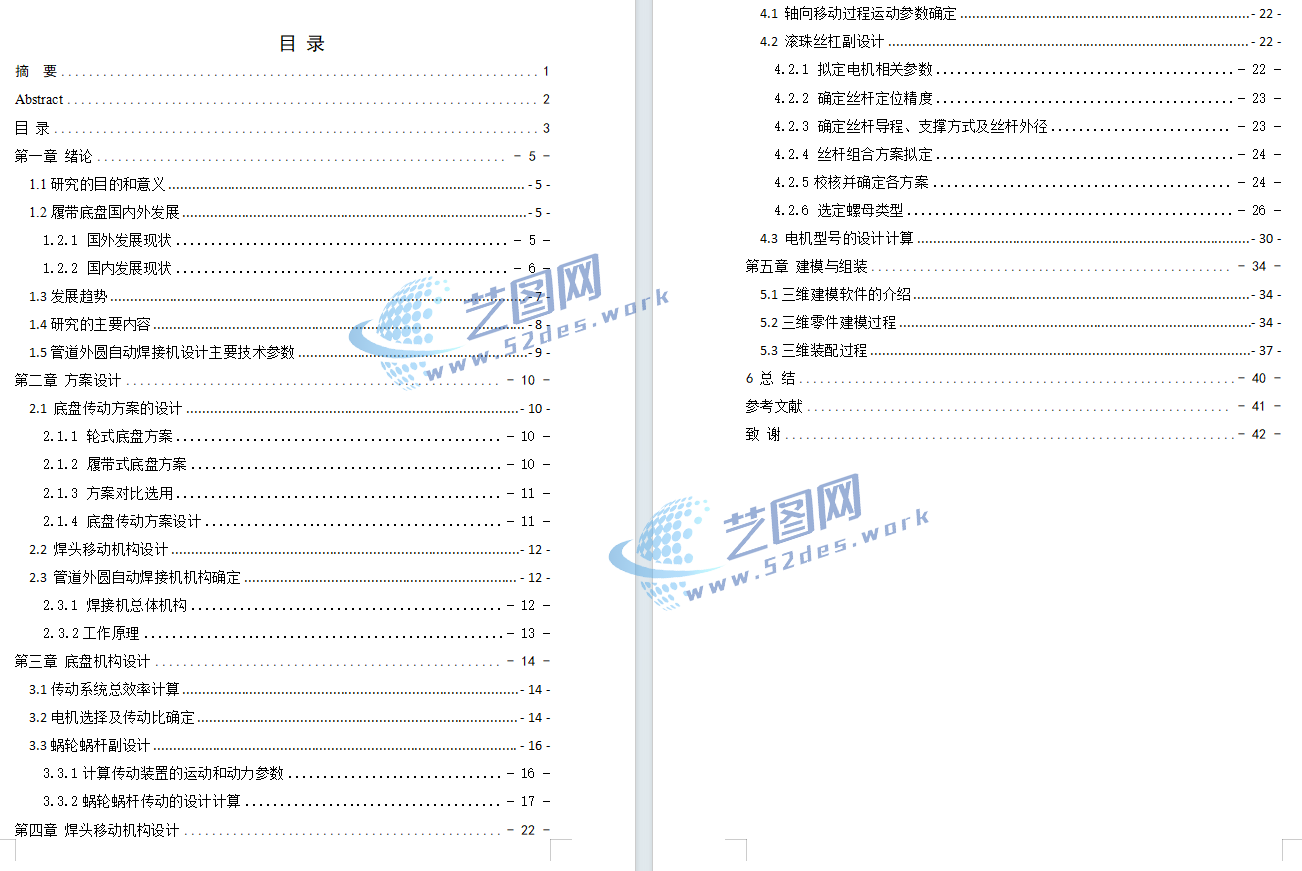

管道外圆焊接机结构设计说明书目录

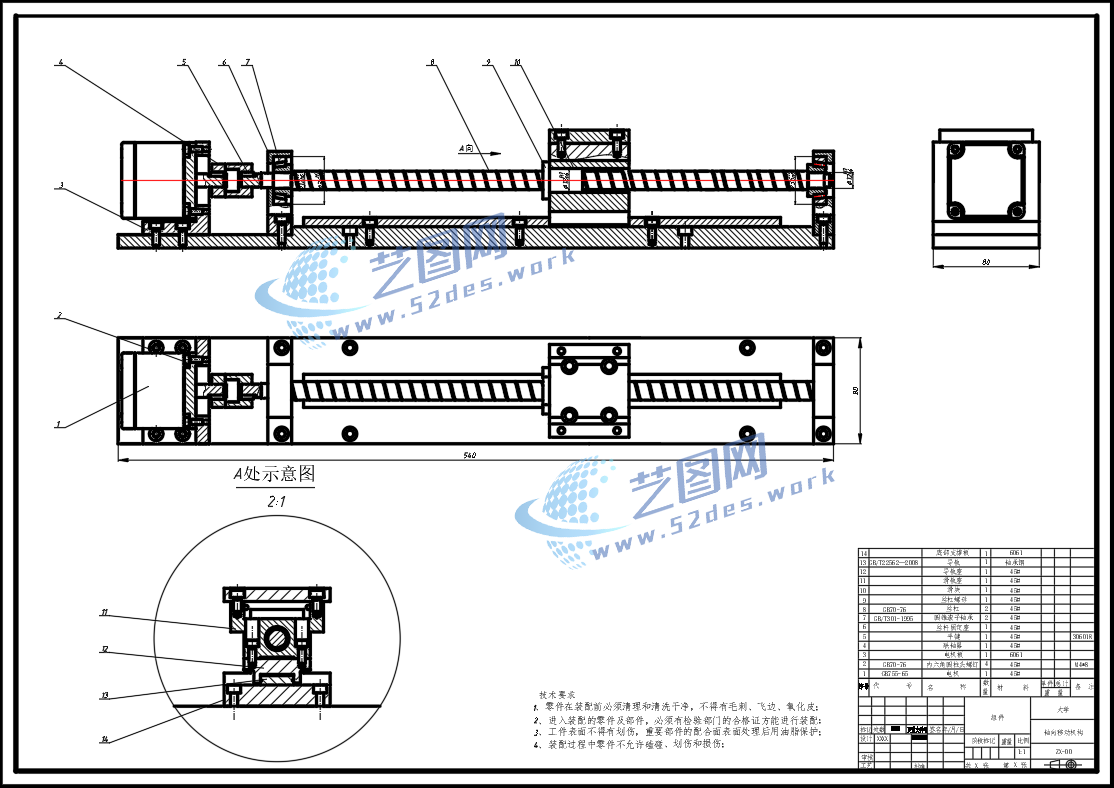

焊接执行机构采用旋转定位与自动送进相结合的方式，通过精密传动组件控制焊枪运动轨迹，实现管道环缝的自动化焊接。整体结构采用模块化设计，包含支撑框架、减速驱动装置、丝杠调节机构、焊枪安装座及控制系统接口，可适应不同规格管道的焊接需求。设备能够减少人工焊接劳动强度，提高焊缝一致性和生产效率，适用于压力管道、钢结构管件及大型管路制造领域。
