左泵盖铣面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25430

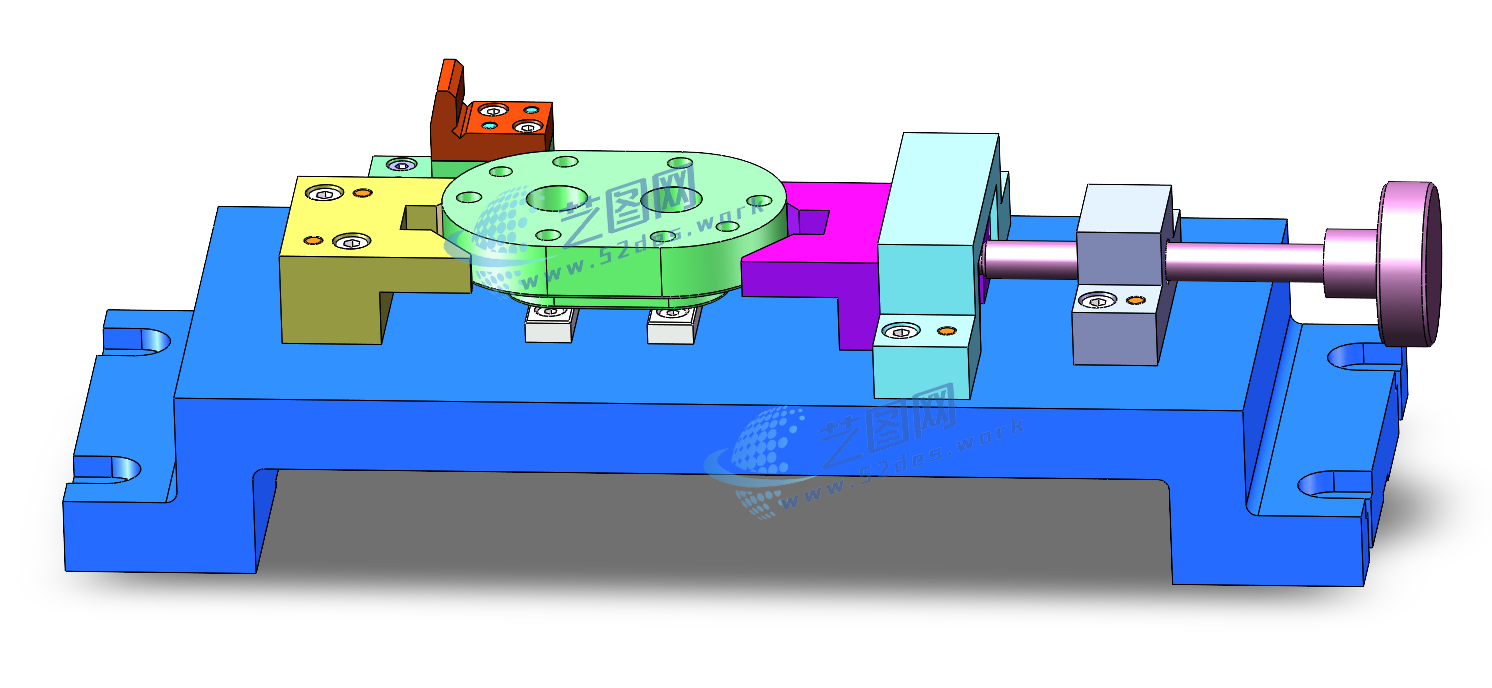

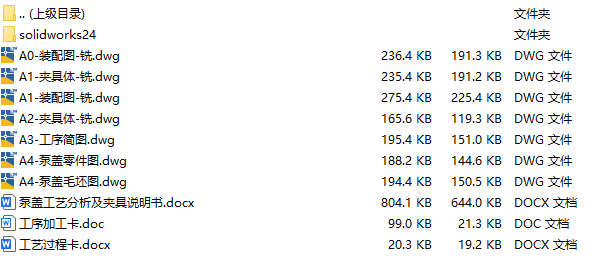

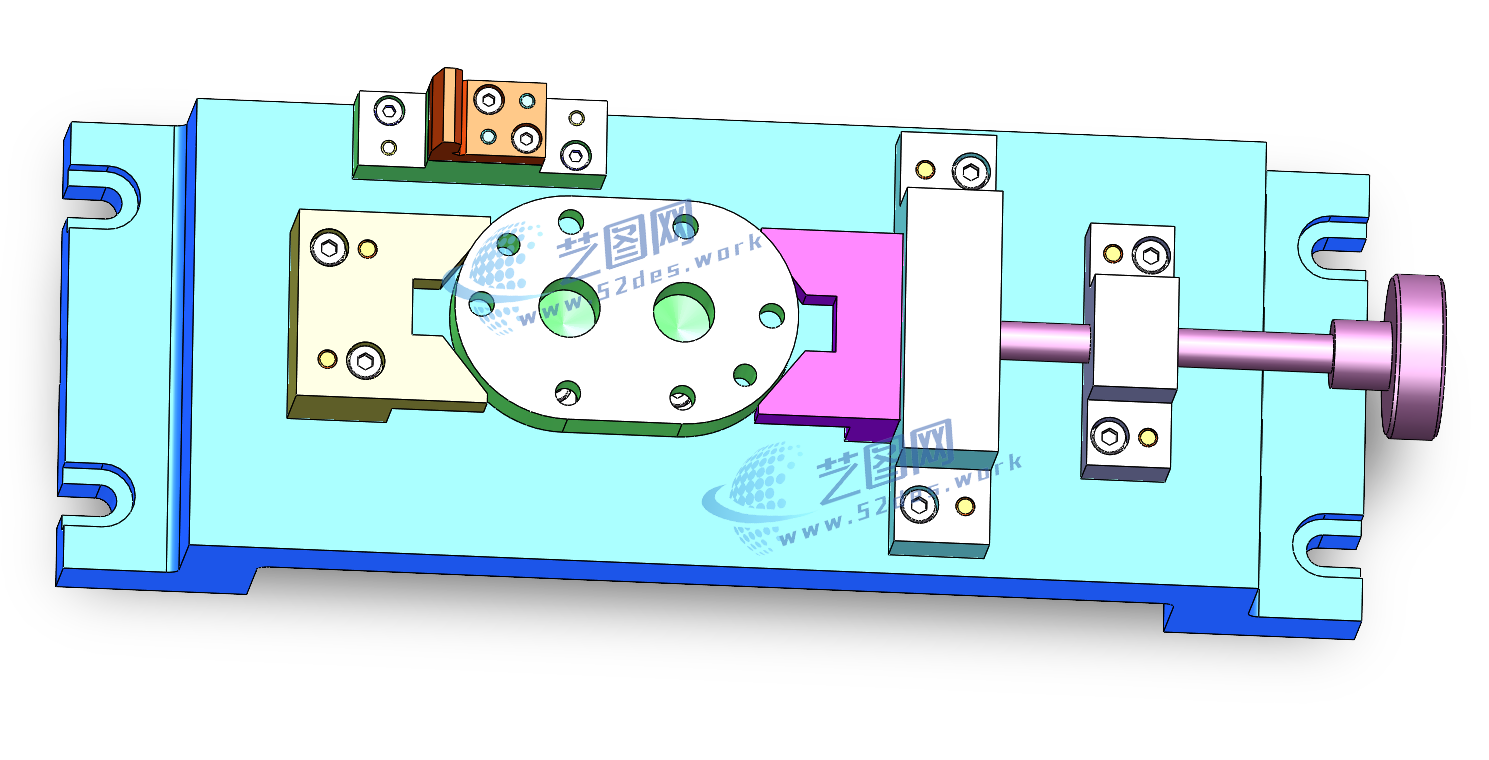

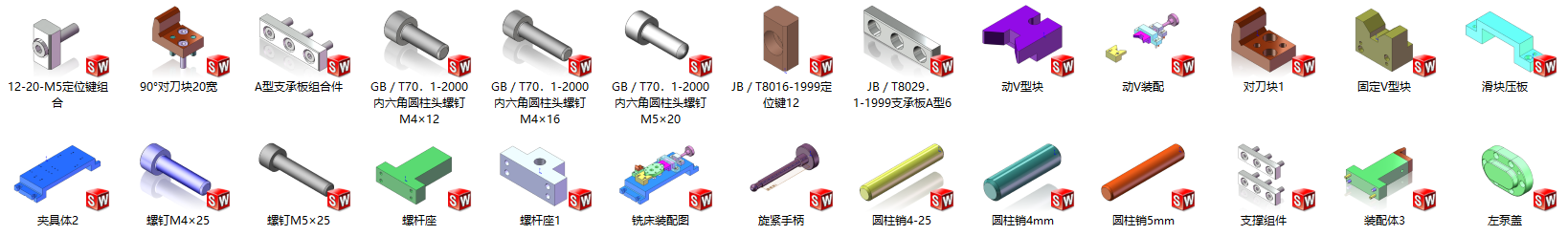

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 左泵盖夹具solidworks24版三维装配模型

该左泵盖铣面夹具采用V型块定位方式，以泵盖外圆柱面作为主要定位基准，通过V型块的两斜面与工件外圆接触，实现自动定心定位。V型块限制工件径向方向的移动自由度，并结合端面挡块限制轴向窜动，使工件在夹具中获得稳定可靠的位置。

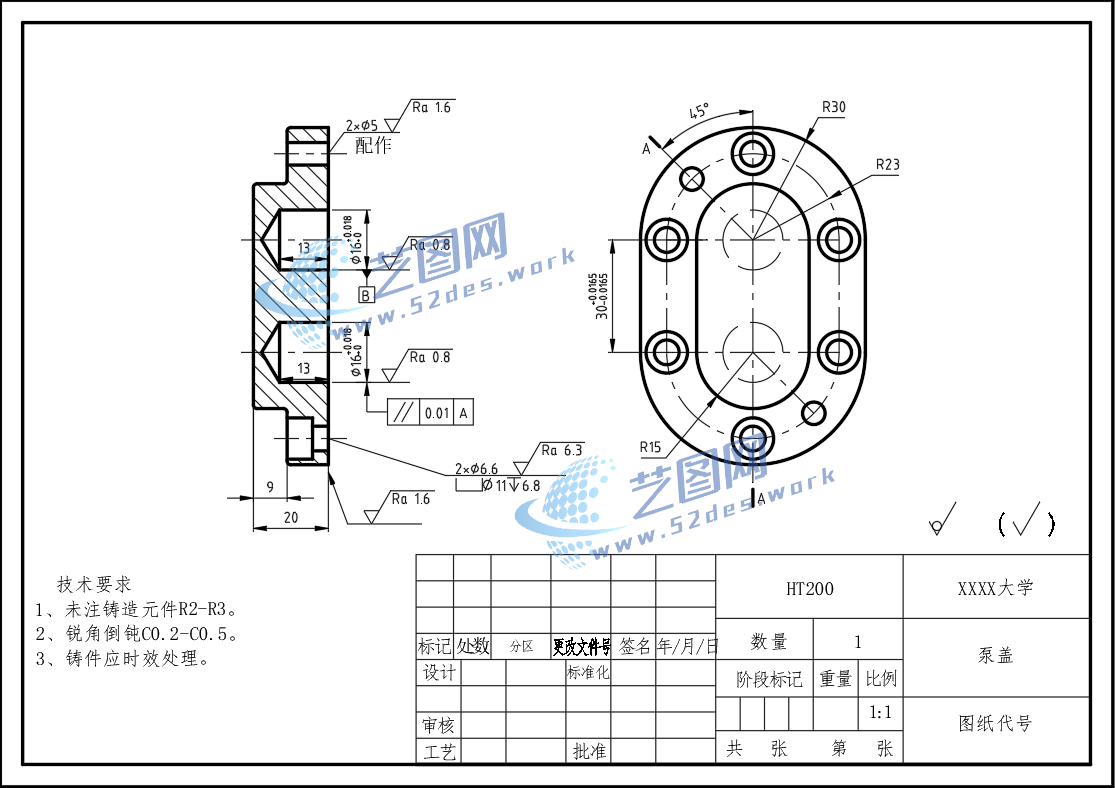

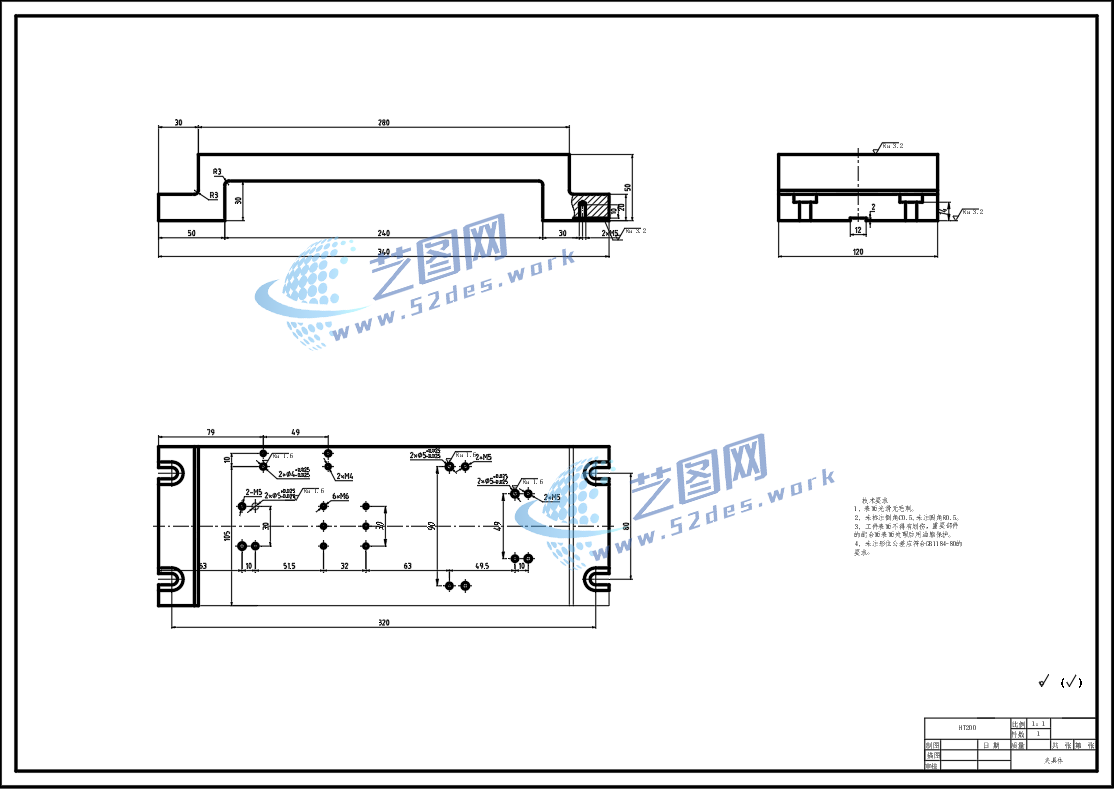

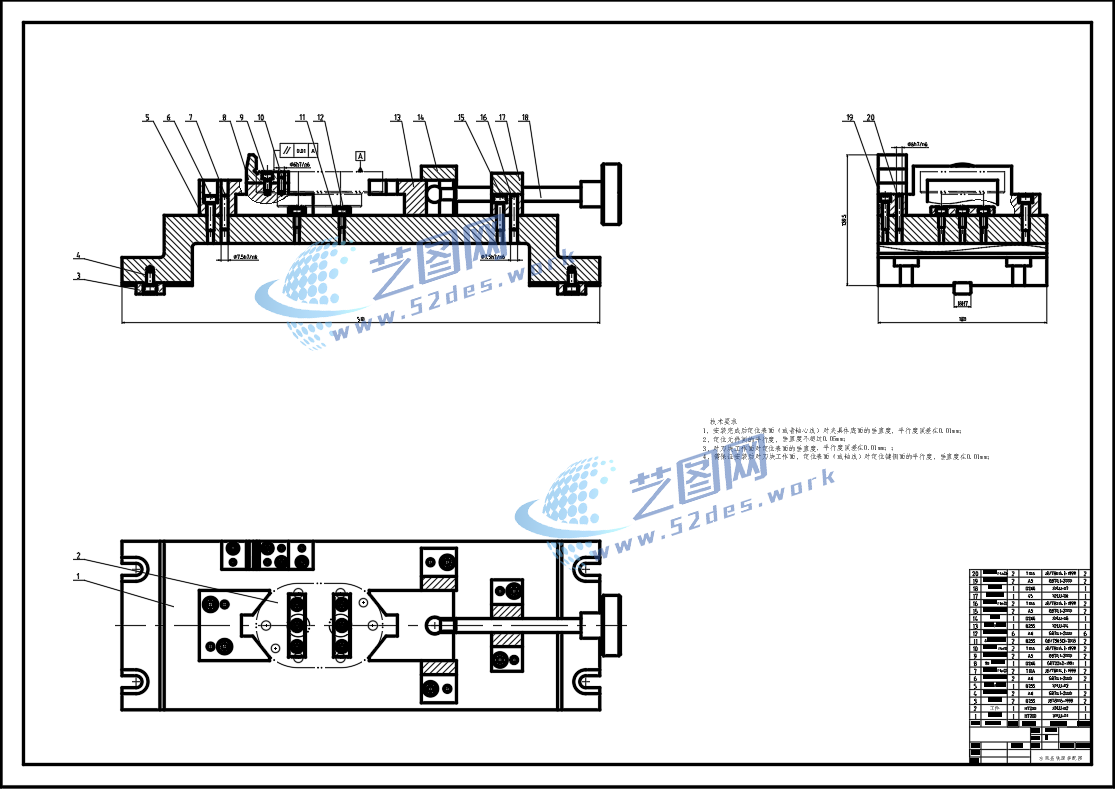

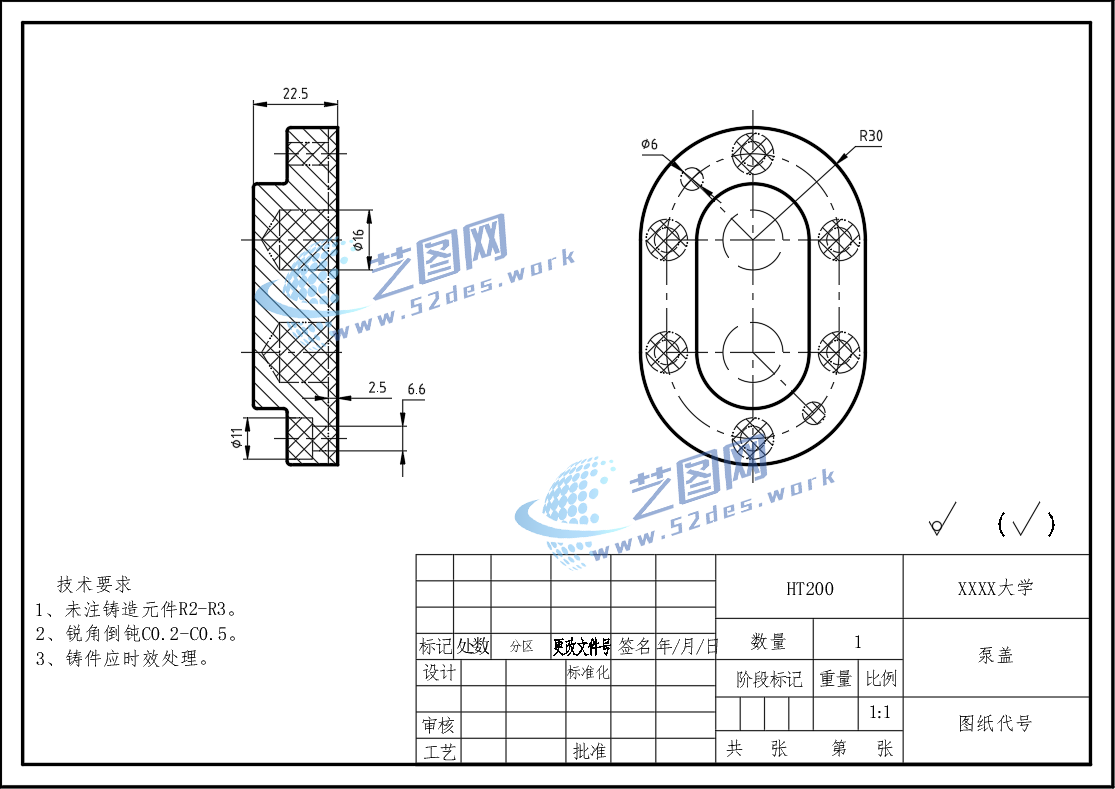

左泵盖夹具CAD装配图 左泵盖CAD零件图 左泵盖CAD夹具体 左泵盖CAD毛坯图

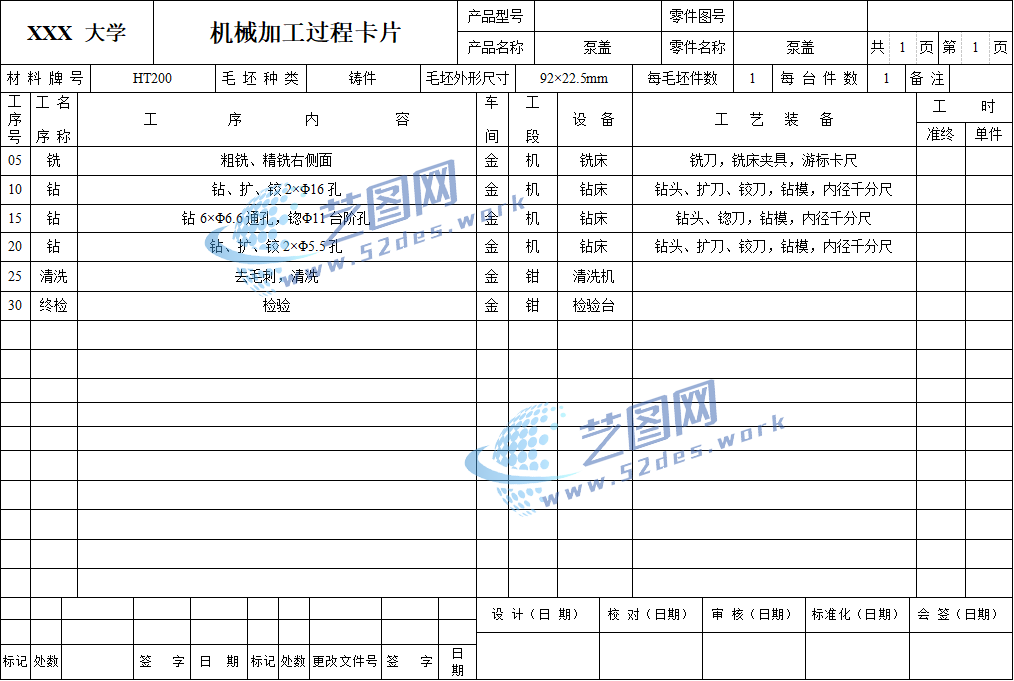

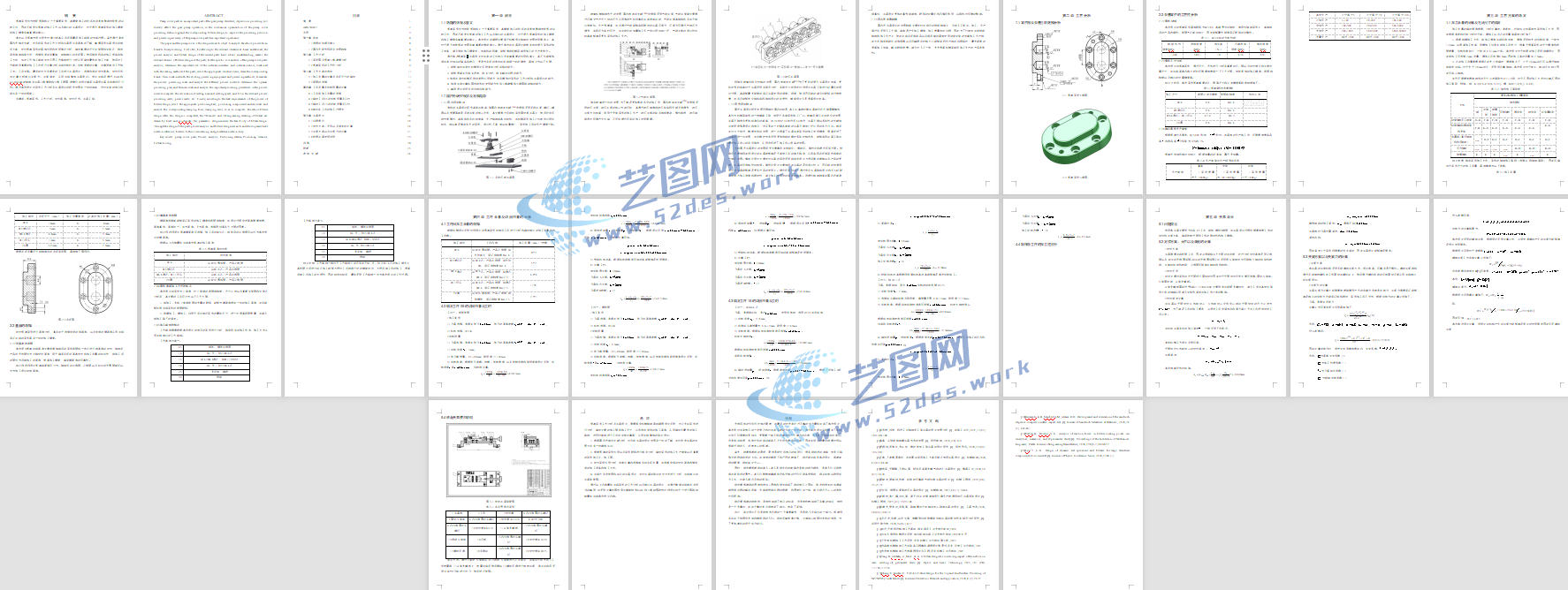

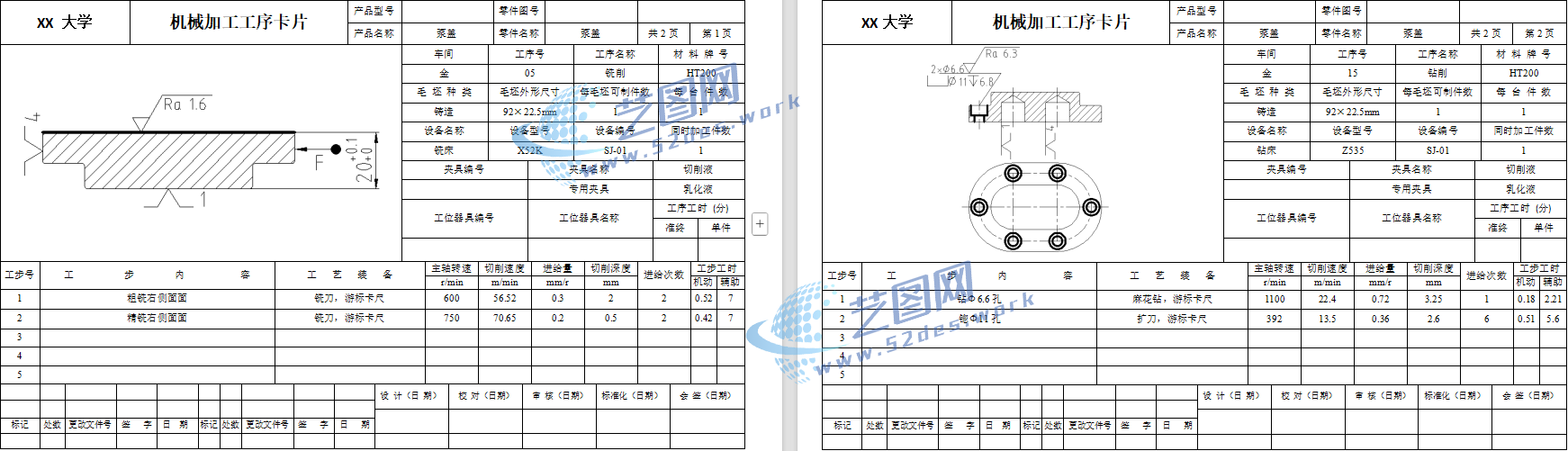

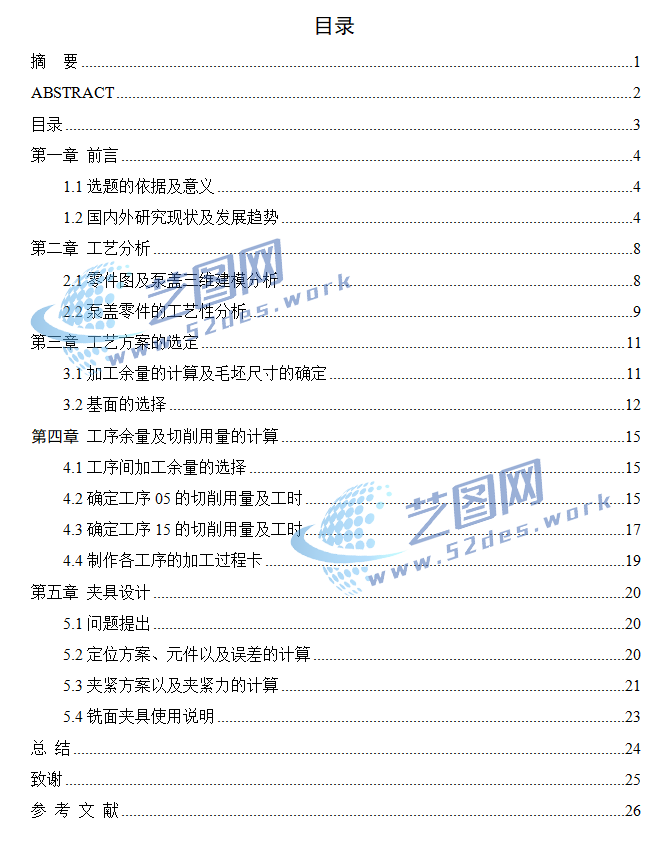

机械加工工序卡 左泵盖设计说明书目录 左泵盖设计说明书内容

夹具结构由夹具体、V型定位块、端面定位挡块、压紧机构以及90°对刀块组成。90°对刀块安装于夹具体侧面，用于确定铣刀相对于工件加工面的准确位置，通过对刀块的两个垂直基准面实现铣削方向和加工尺寸的快速调整，减少试切时间，提高装夹效率。夹紧机构采用顶部压紧方式，使工件紧贴V型块和端面定位面，避免铣削过程中受到切削力影响产生偏移。整体结构具有定位精度高、操作方便、刚性强等特点，适用于左泵盖端面及平面铣削加工。
