轴承座镗孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25423

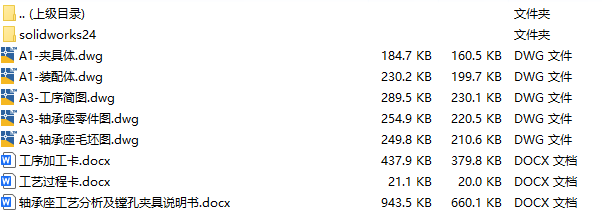

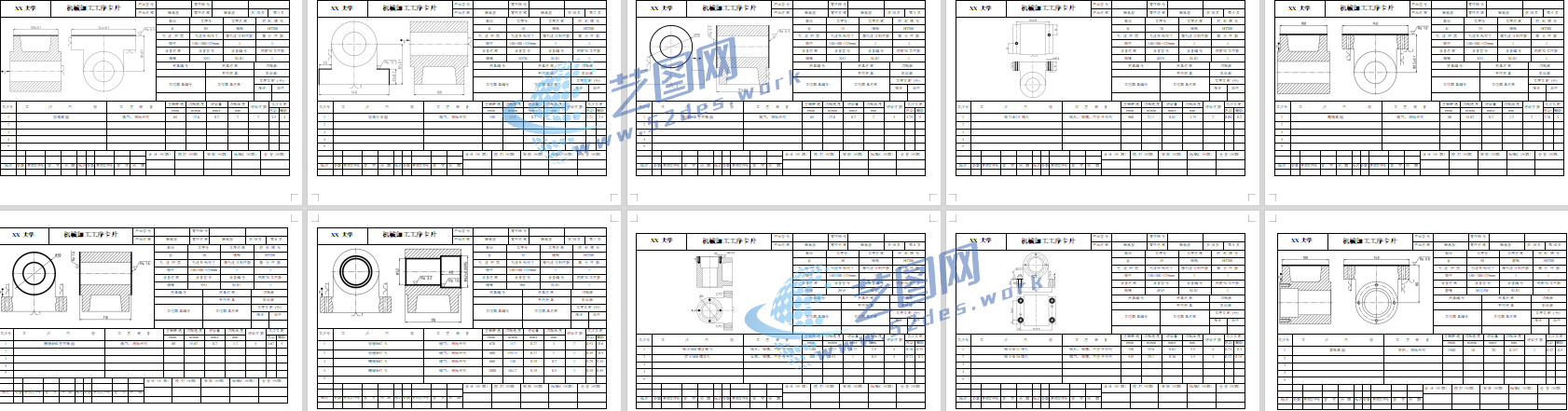

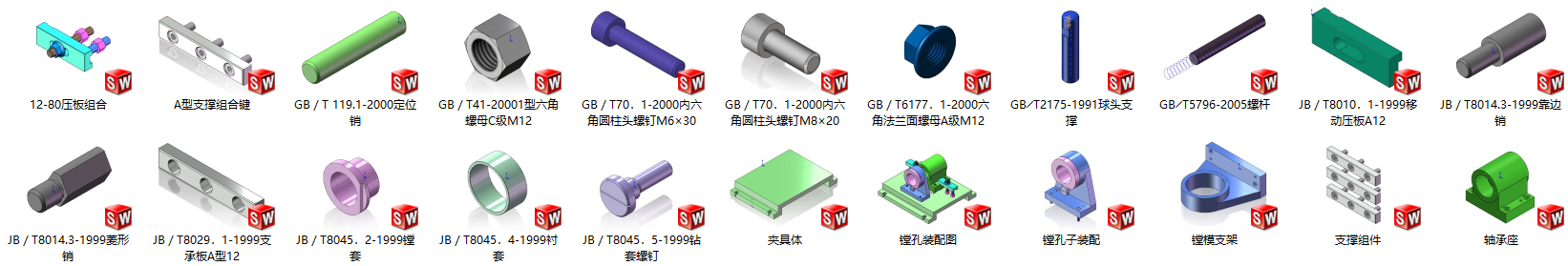

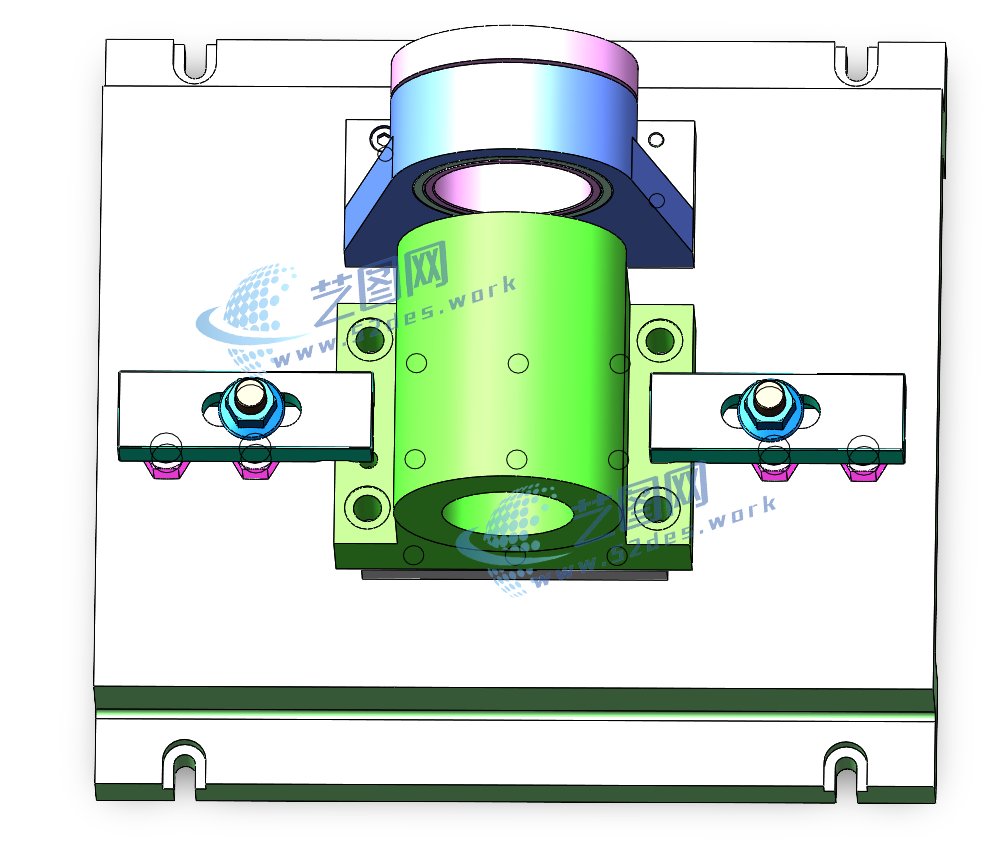

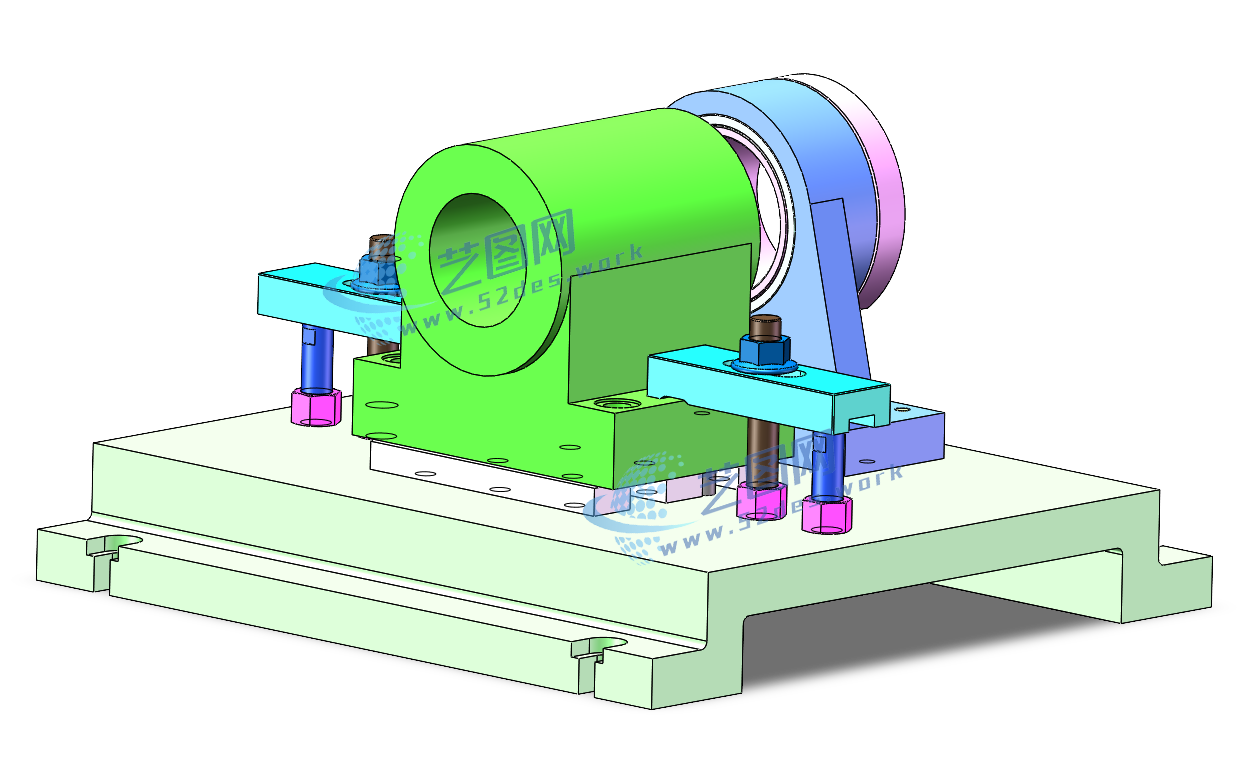

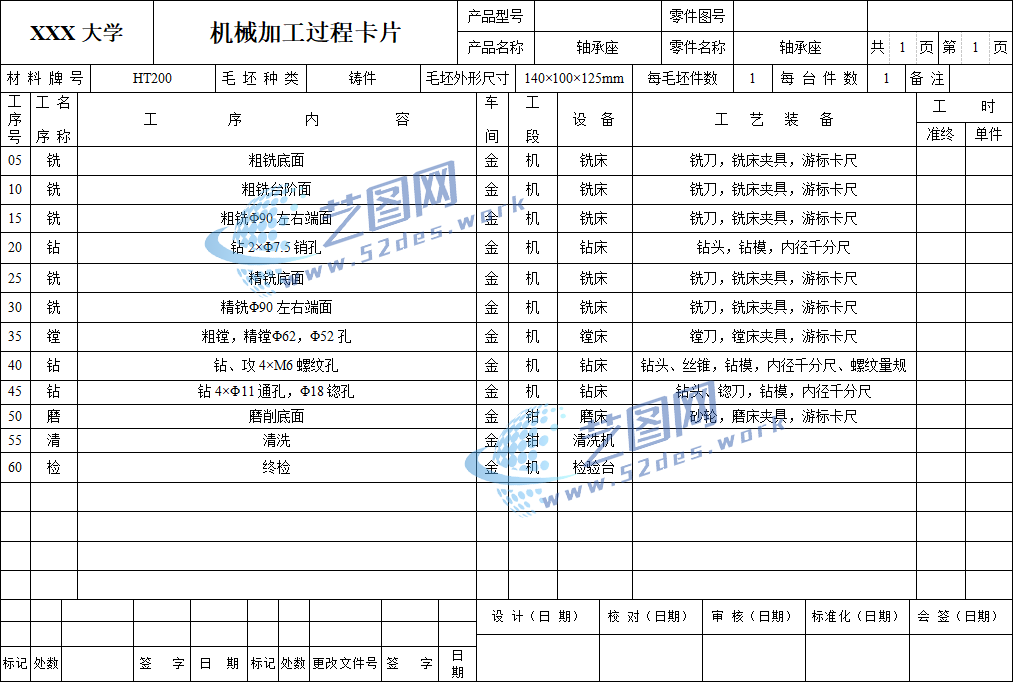

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 轴承座夹具solidworks24版三维装配模型

该轴承座镗孔夹具采用专用夹具体、底板、定位支撑以及压板夹紧机构组成，整体安装于镗床工作台上。工件定位主要以轴承座底面作为主要定位基准，结合侧面辅助定位，通过支撑板、定位块限制工件在加工过程中的移动自由度，保证轴承座孔中心线与镗刀主轴保持同轴，提高镗孔加工精度

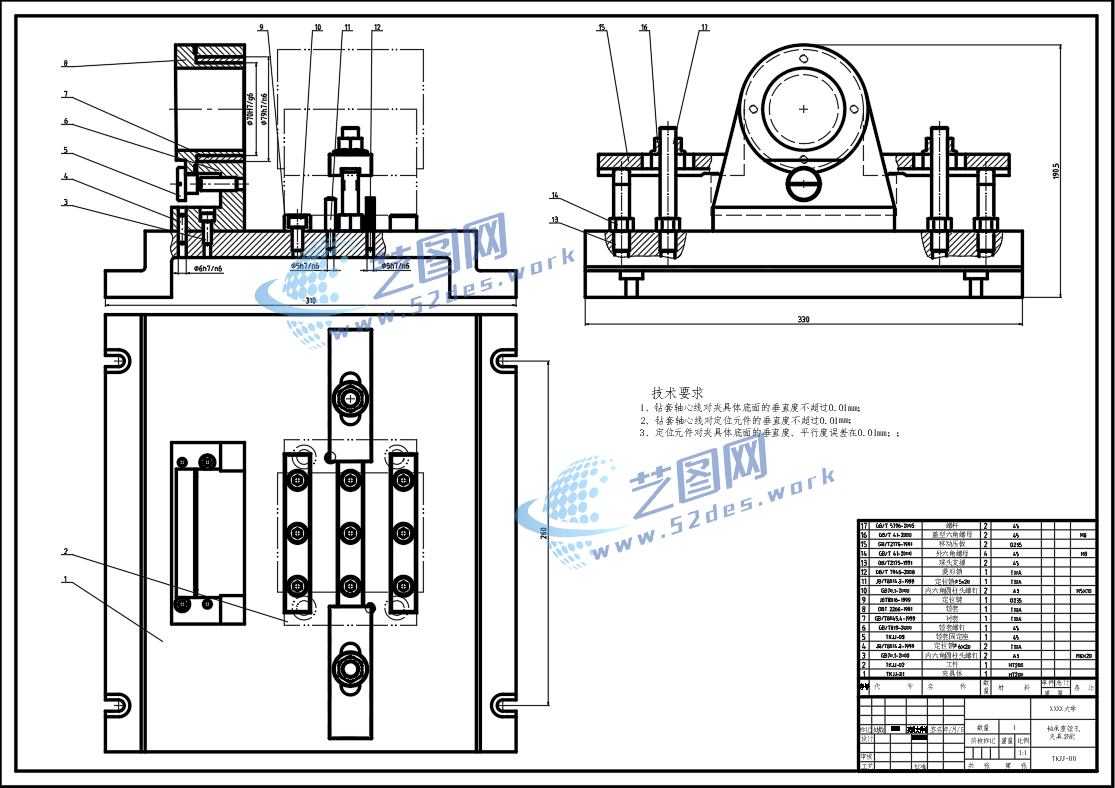

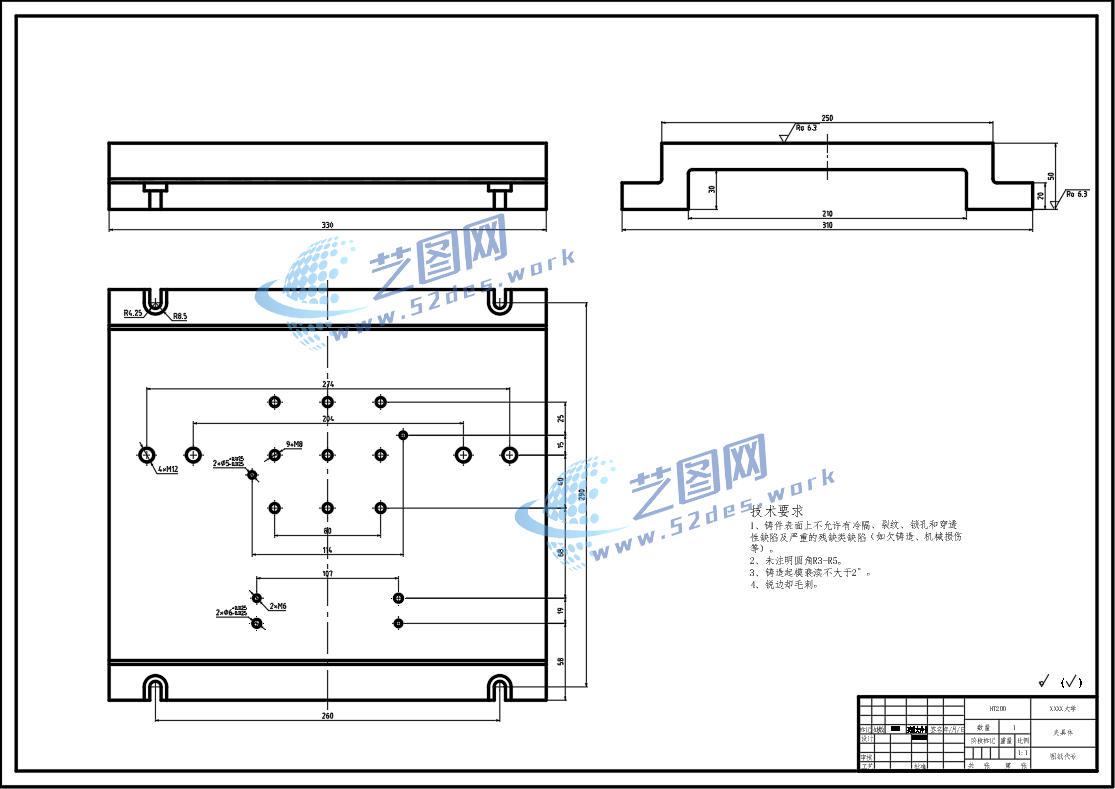

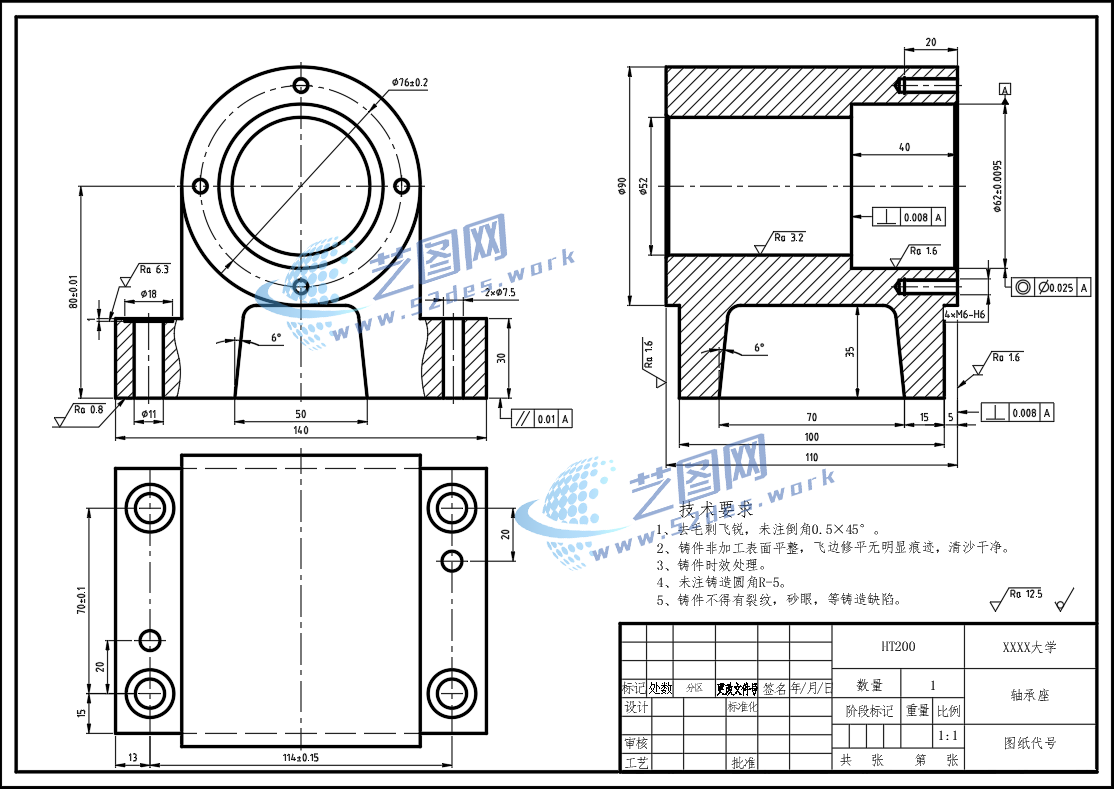

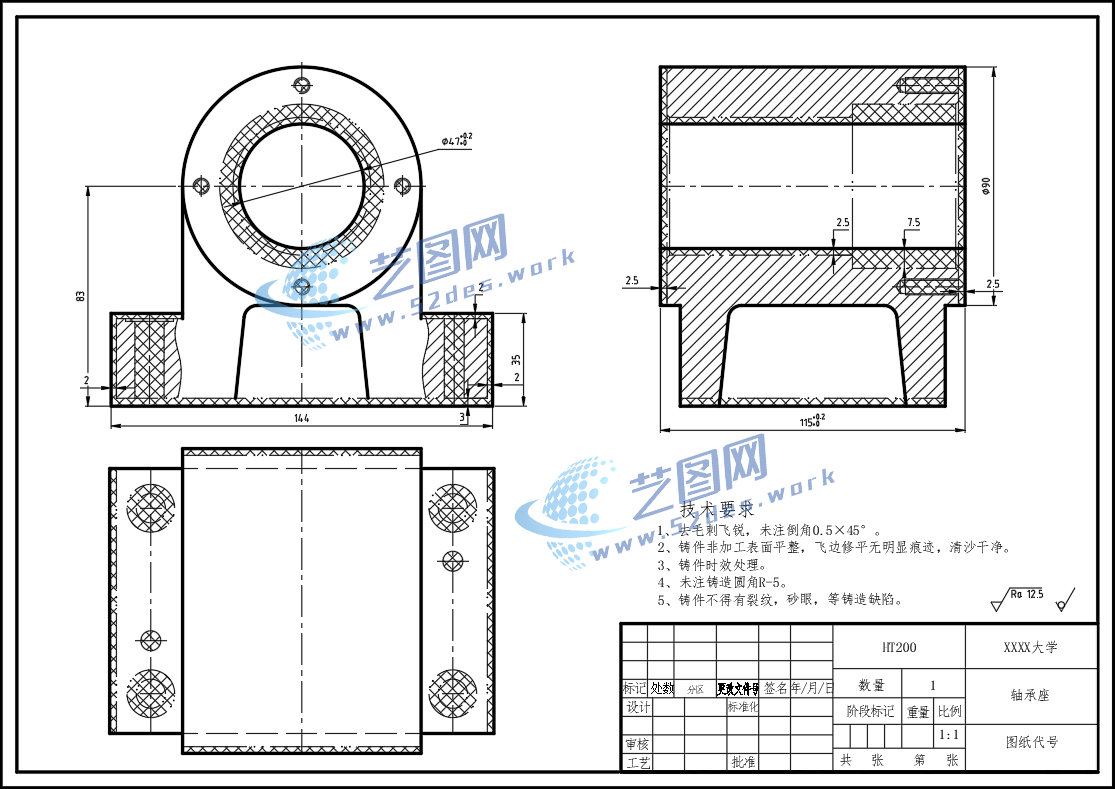

轴承座夹具CAD装配图 轴承座CAD零件图 轴承座CAD夹具体 轴承座CAD毛坯图

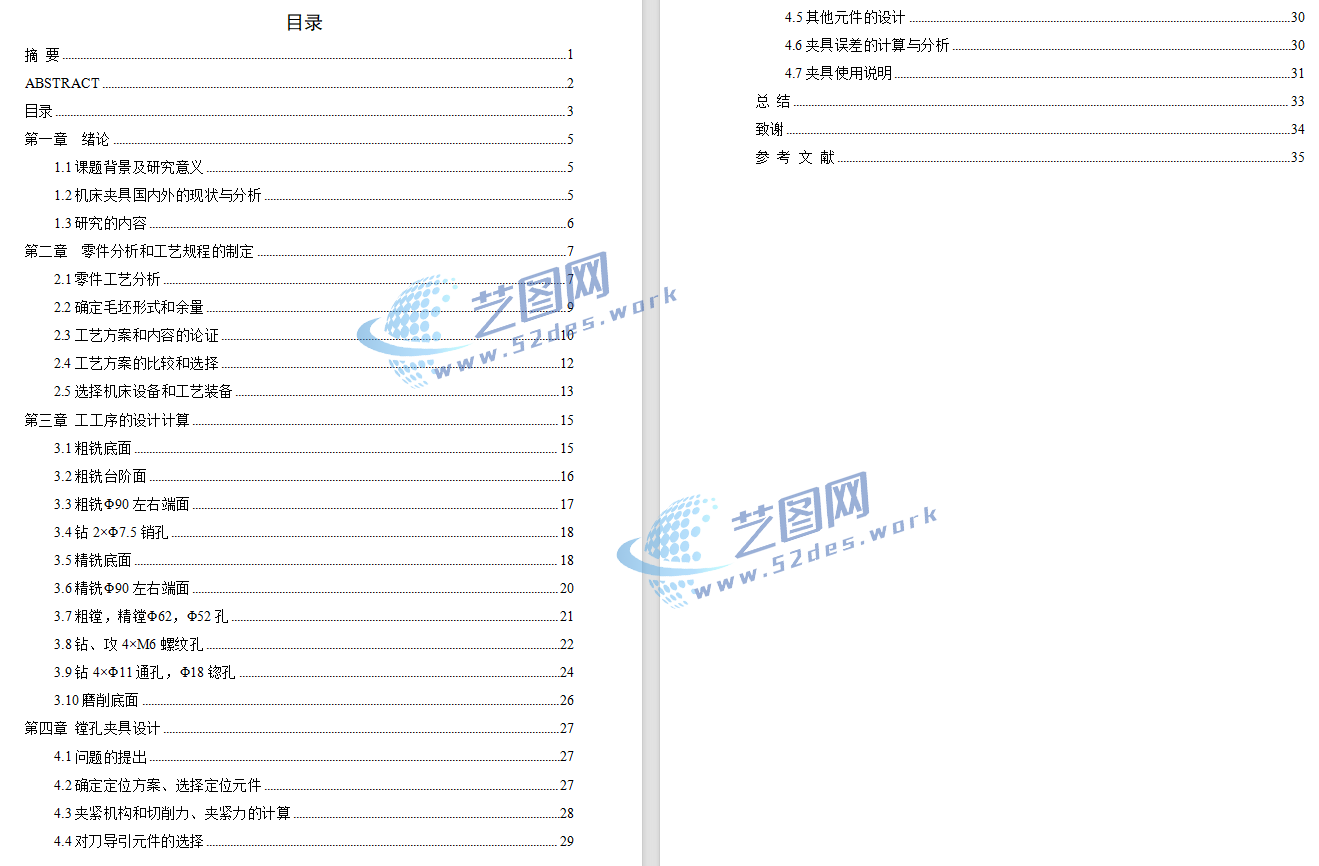

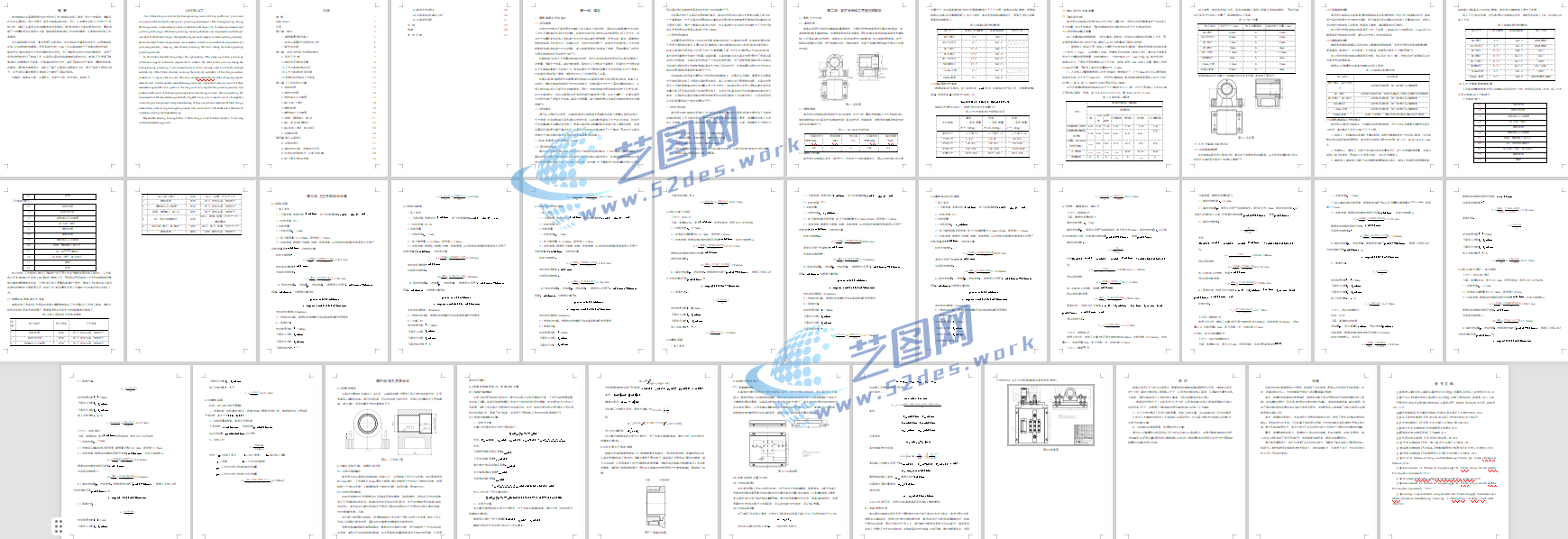

轴承座设计说明书内容

夹紧部分采用两侧压板对称夹紧结构，通过螺栓、压块和调整垫实现快速装夹。夹紧力方向垂直作用于工件支撑面，使工件紧贴定位元件，避免镗削过程中因切削振动产生位移。夹具体采用整体式箱体结构，提高抗弯和抗振能力，同时预留安装孔与机床工作台连接，方便调整和拆卸。该结构适用于轴承座类零件批量加工，可有效提升装夹效率和加工稳定性。
