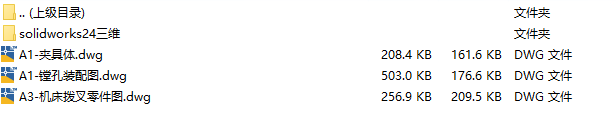

文件内容：solidworks24三维模型、CAD图纸 机床拨叉夹具所包含的零件图和装配图 机床拨叉镗孔夹具设计机床拨叉夹具soldiworks24三维模型

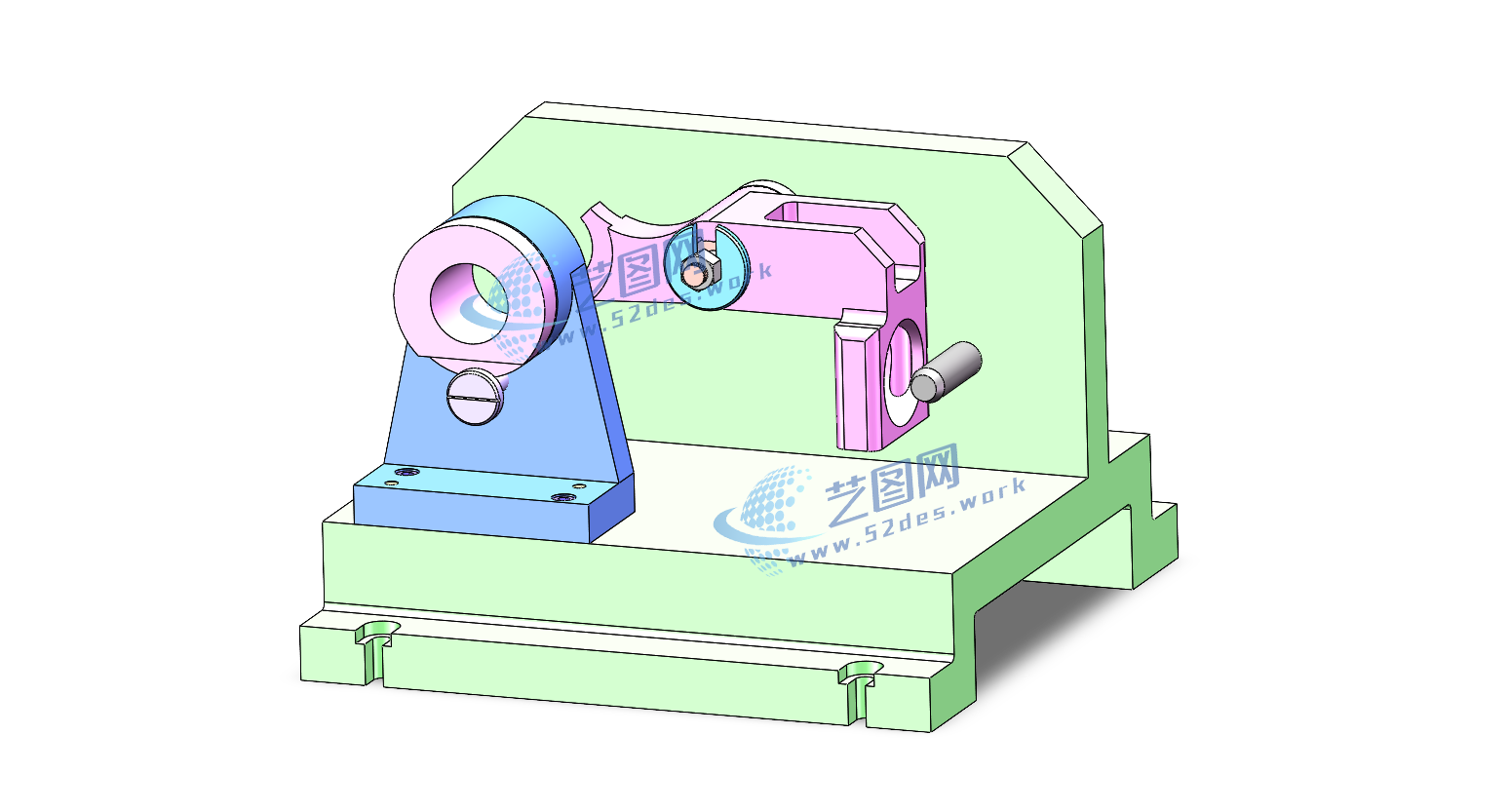

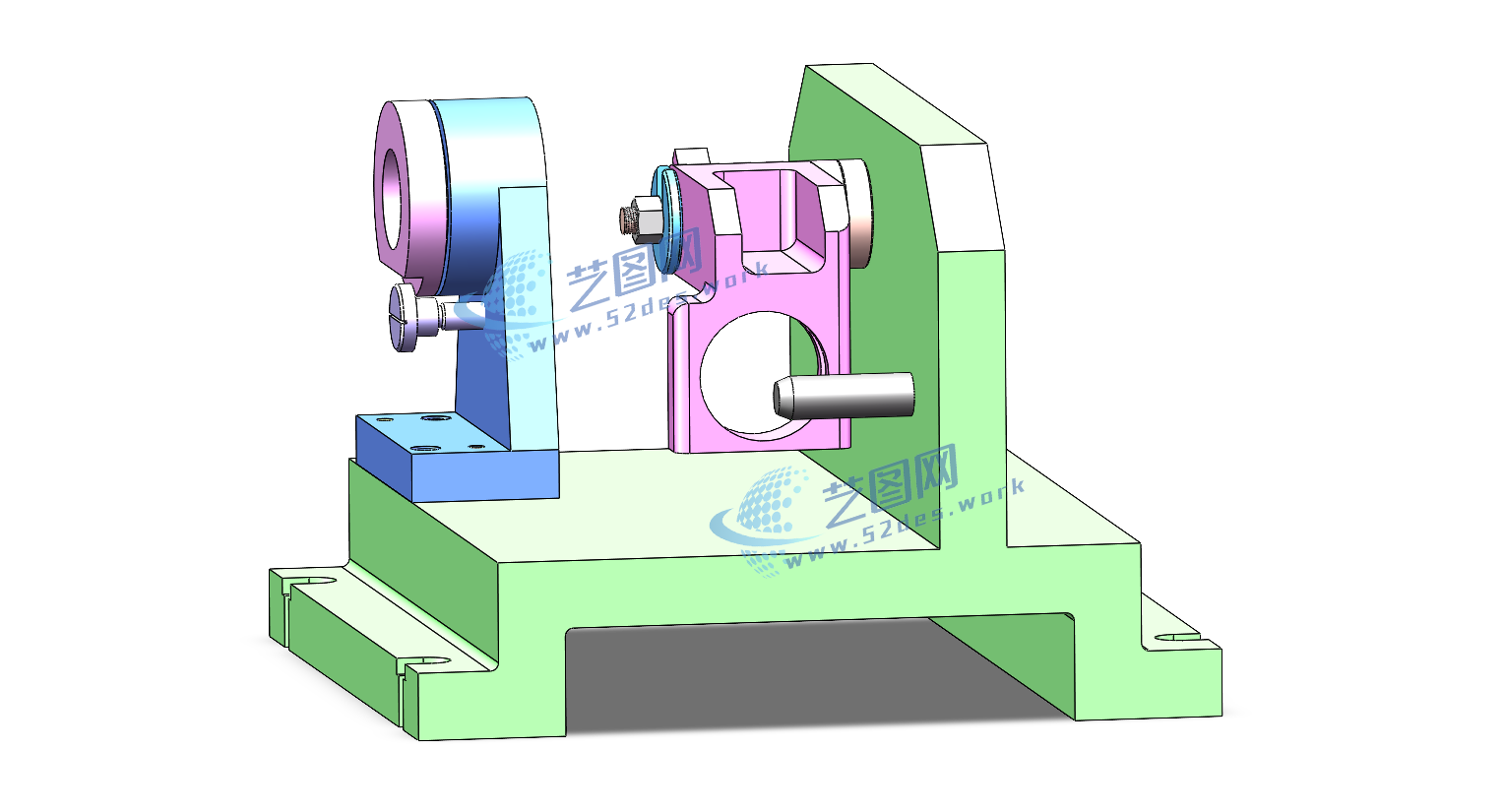

本机床拨叉镗孔夹具主要用于拨叉类零件的镗孔加工，夹具整体采用底板式结构，主要由夹具体、定位芯轴、靠边销、开口垫片及螺旋夹紧机构组成。加工时采用芯轴与拨叉已加工孔配合进行定位，限制工件径向移动自由度；利用靠边销与零件侧面接触，限制工件旋转自由度；通过端面支撑限制轴向移动自由度，最终实现工件六个自由度的完全限制。夹紧时采用开口垫片压紧结构，能够快速完成装夹，提高加工过程中的稳定性和镗孔精度，适用于拨叉零件的批量加工。

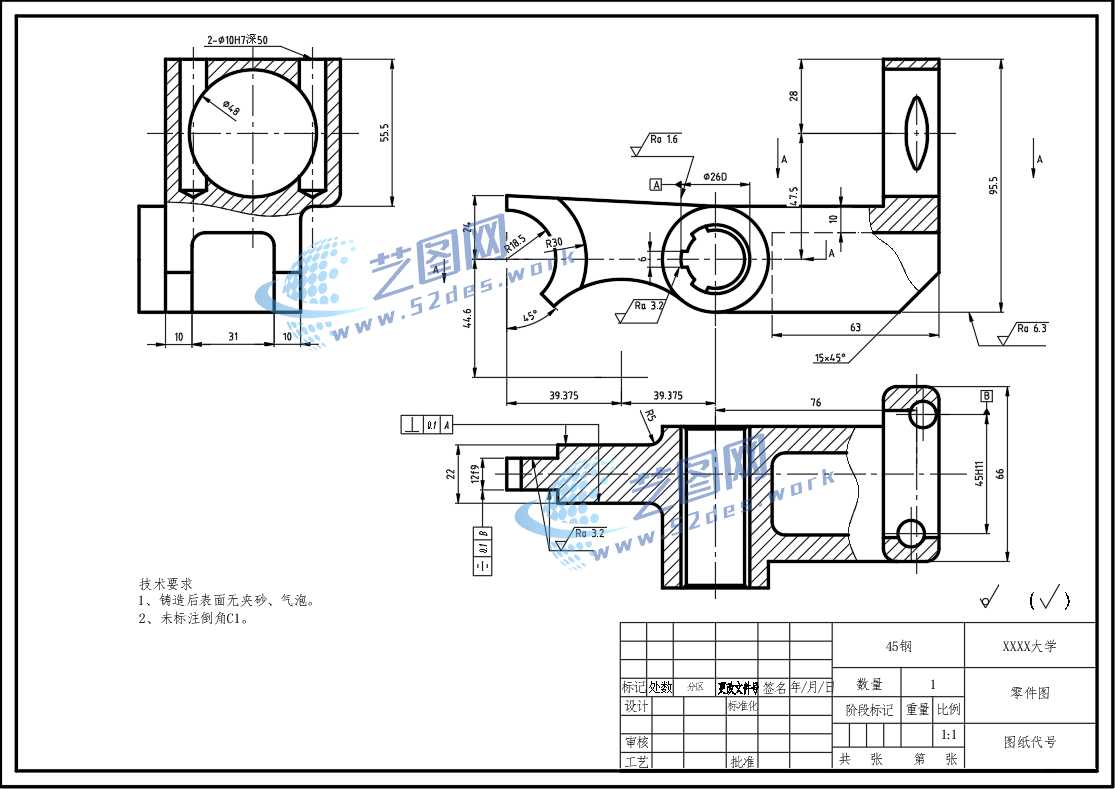

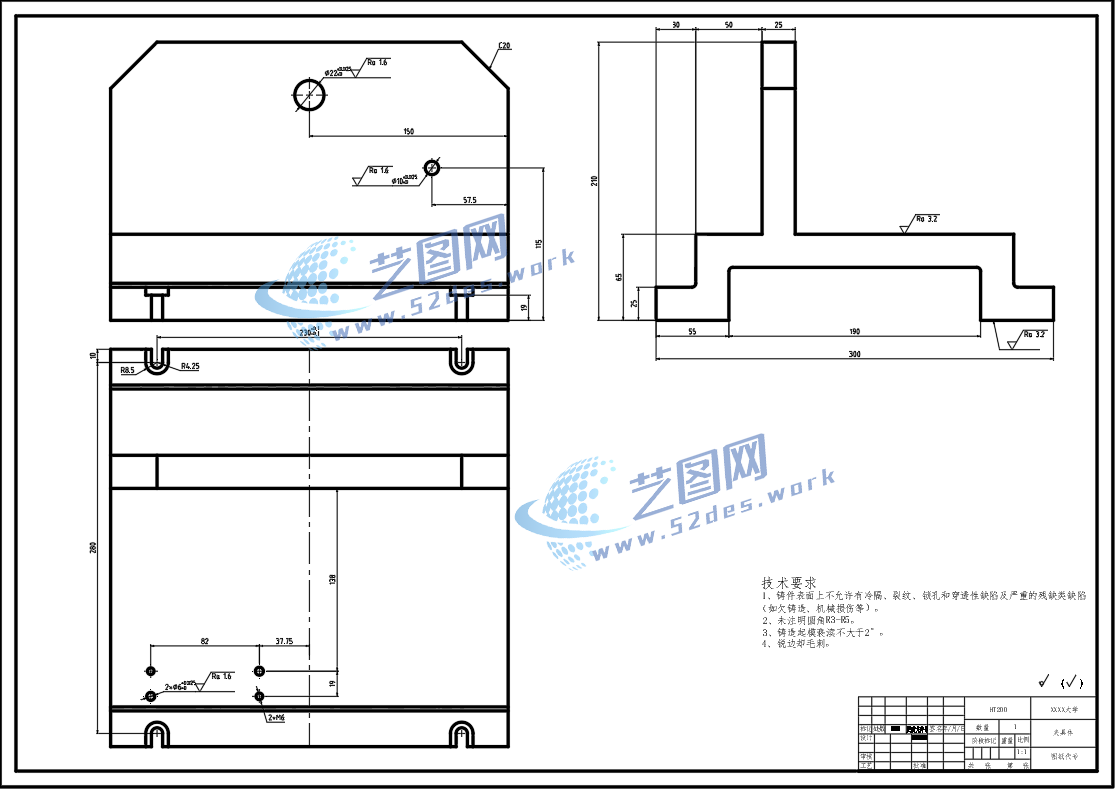

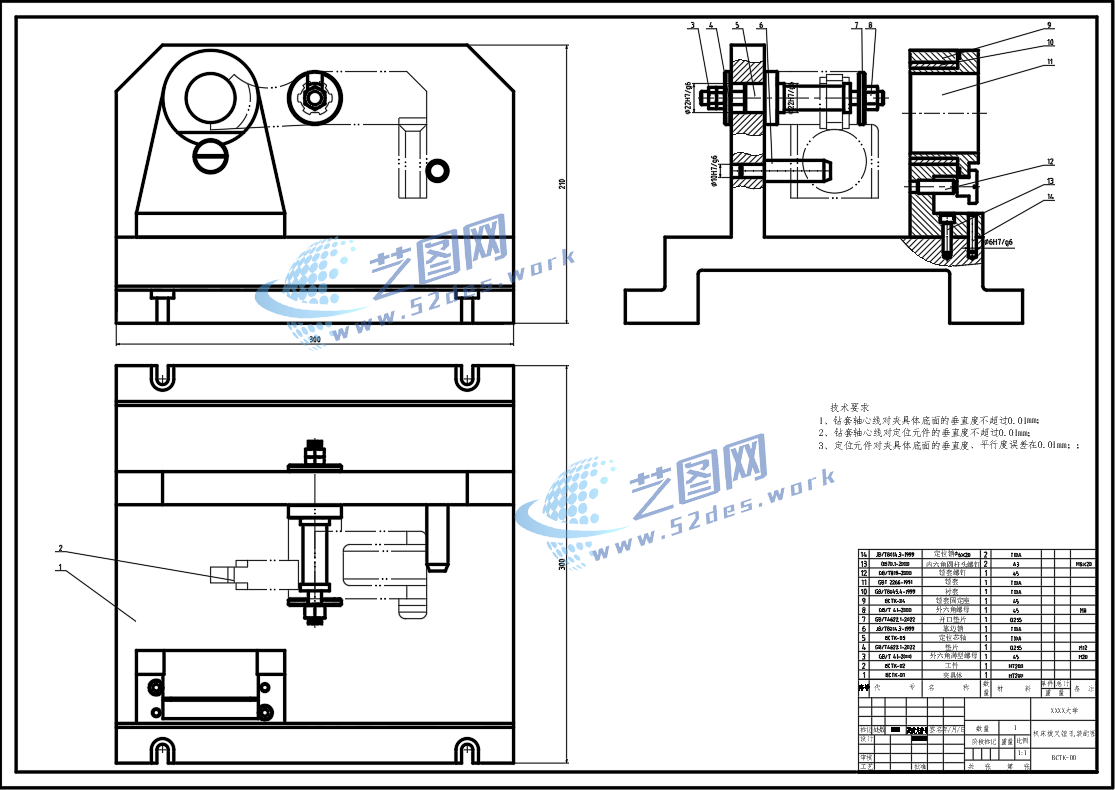

机床拨叉镗孔夹具设计机床拨叉夹具CAD装配图 机床拨叉CAD零件图纸机床拨叉CAD零件图 机床拨叉CAD夹具体
