减速器箱体镗孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25307

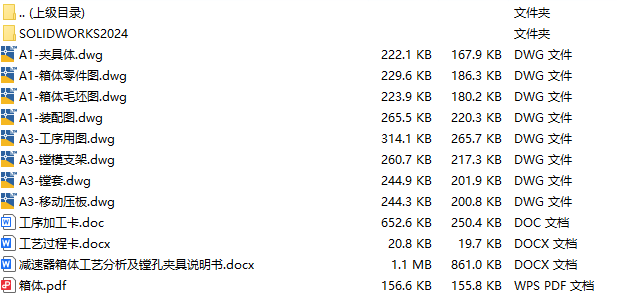

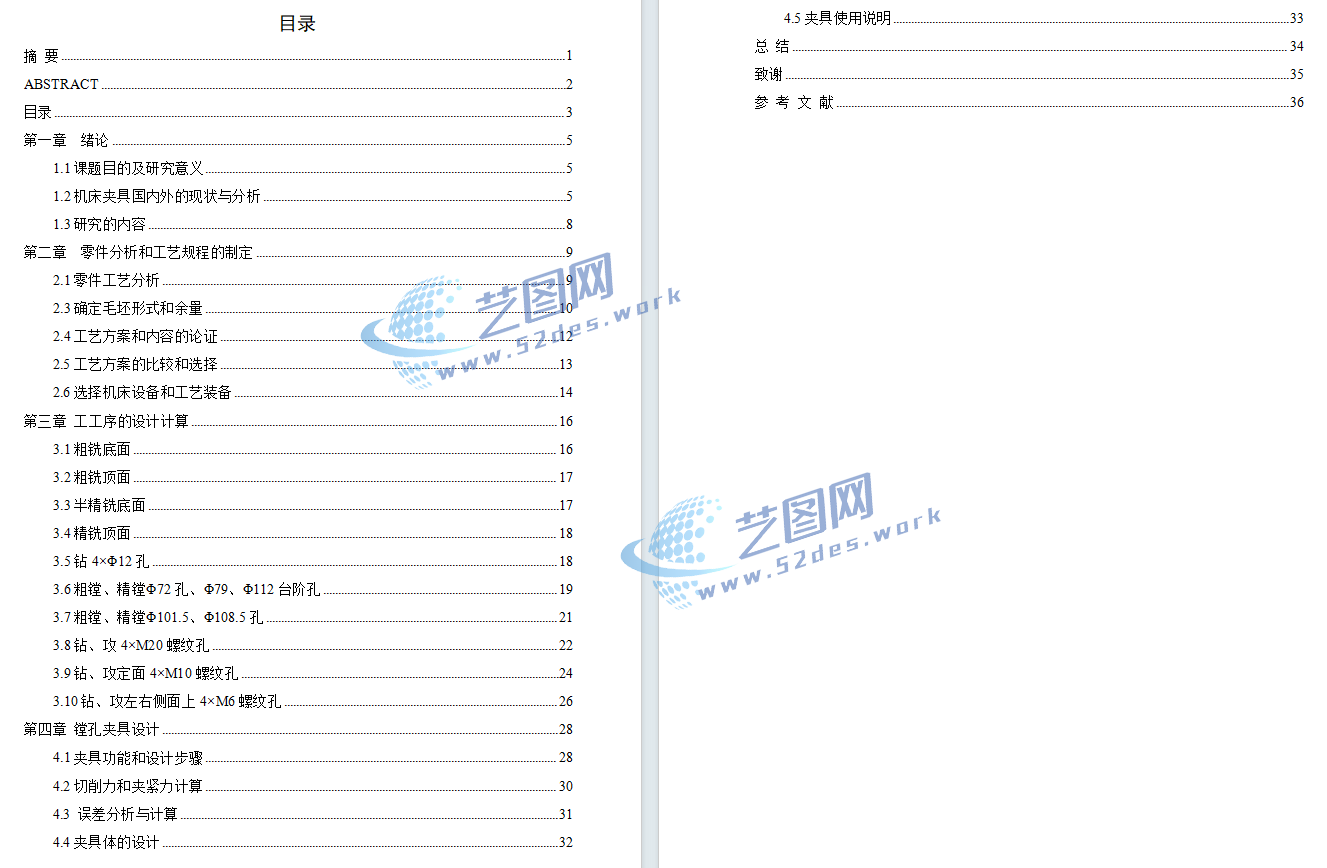

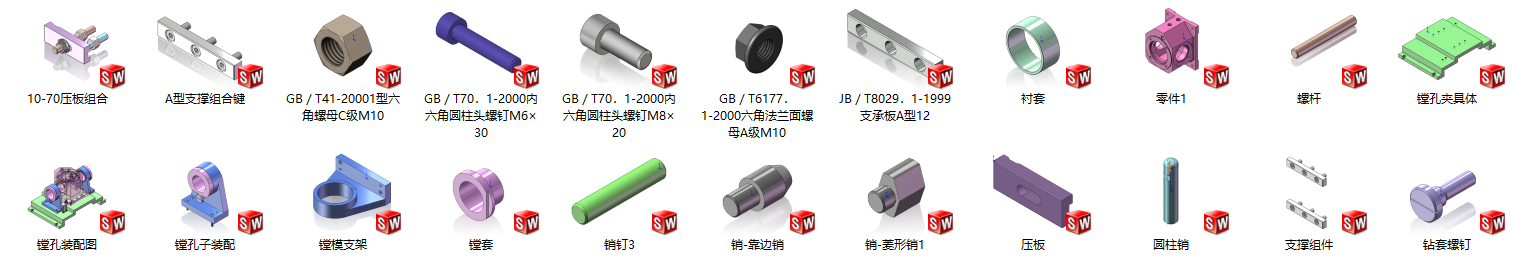

文件内容：solidworks24三维模型、CAD图纸、设计说明书、工艺卡、工序卡 减速器箱体夹具所包含的零件图和装配图

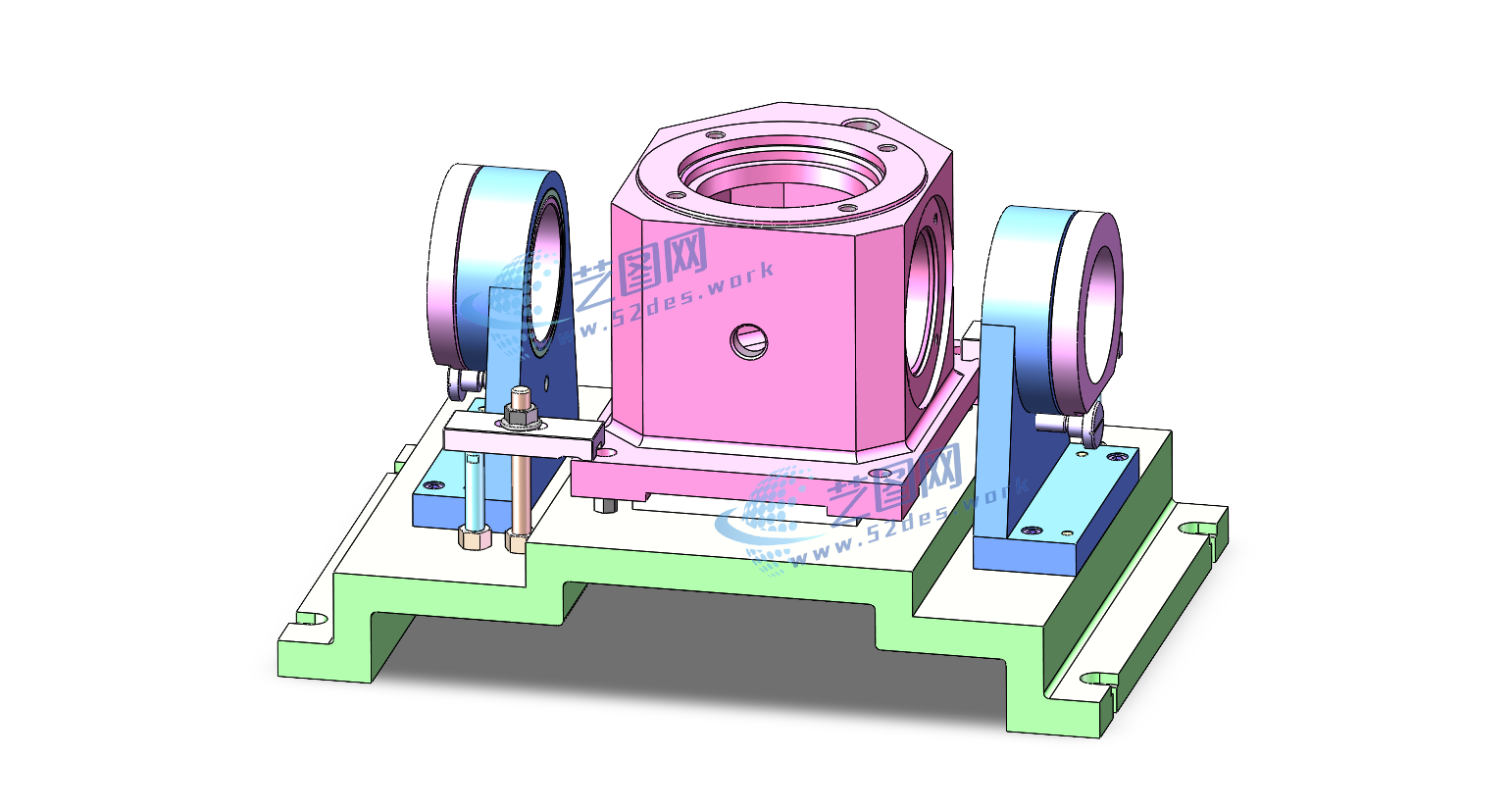

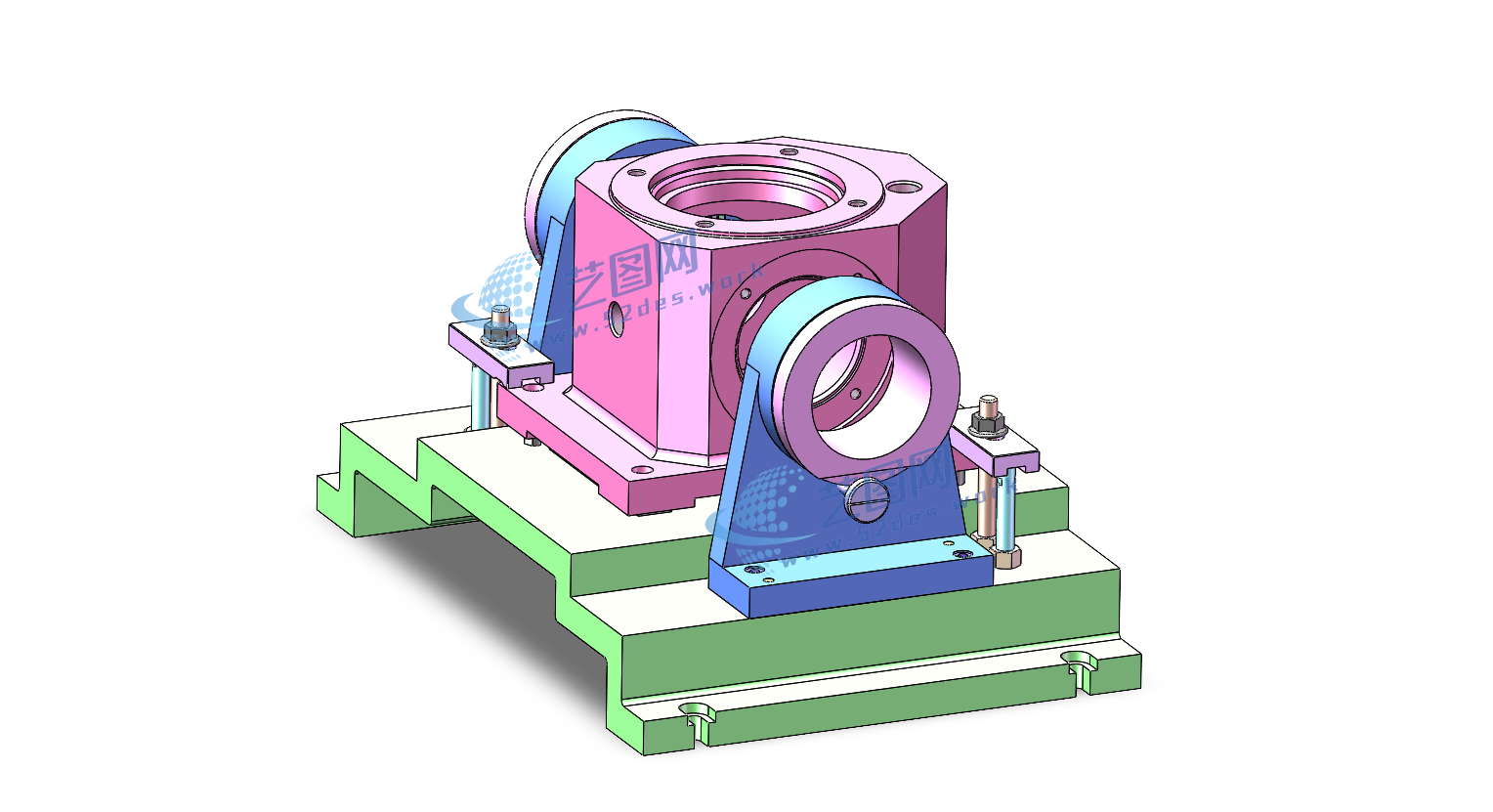

该减速器箱体镗孔夹具采用箱体底面定位与双侧回转支撑相结合的专用镗削夹具结构，主要由夹具体、底部定位支承、侧向支撑座、压紧机构以及镗孔辅助定位组件组成。针对减速器箱体体积较大、孔系同轴度要求较高的特点，夹具利用箱体底面作为主要定位基准 减速器箱体夹具soldiworks24三维模型

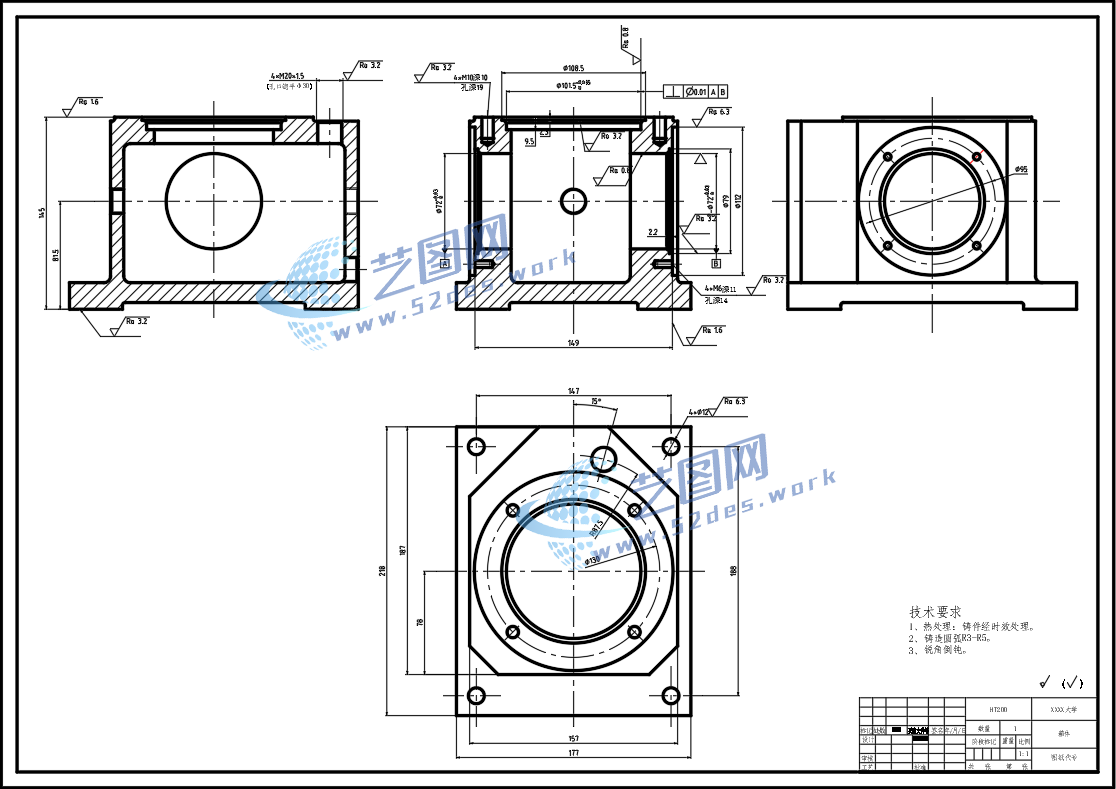

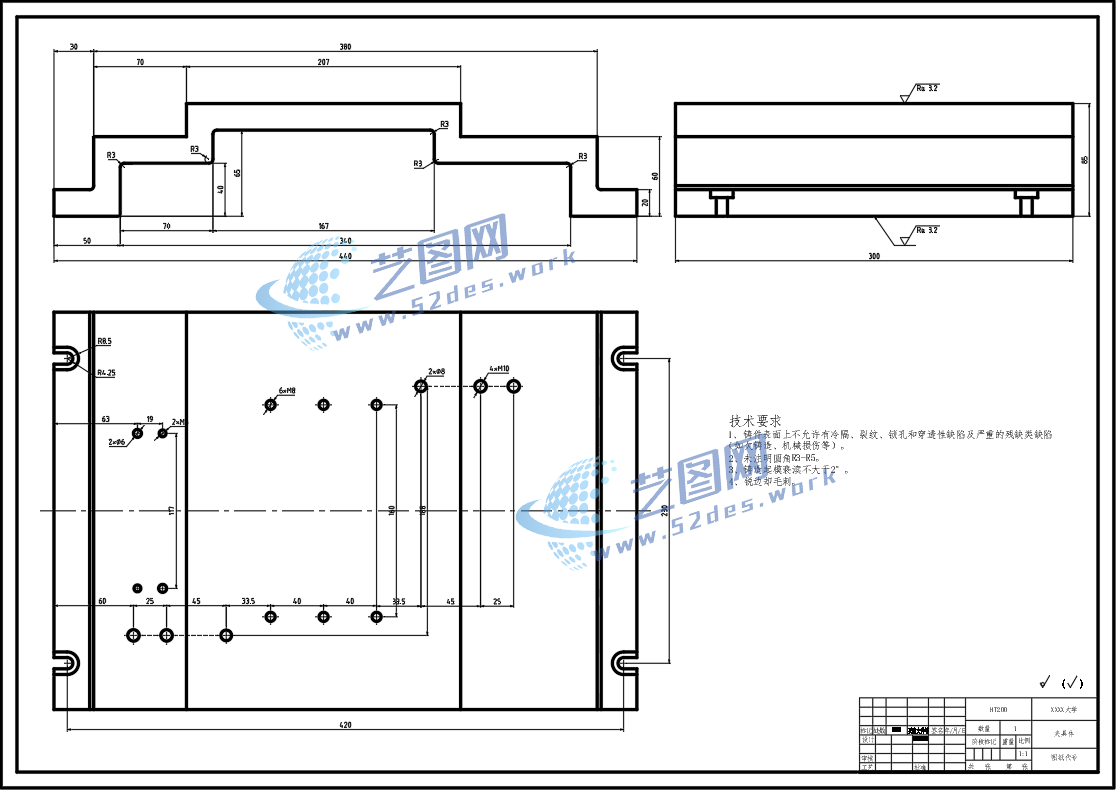

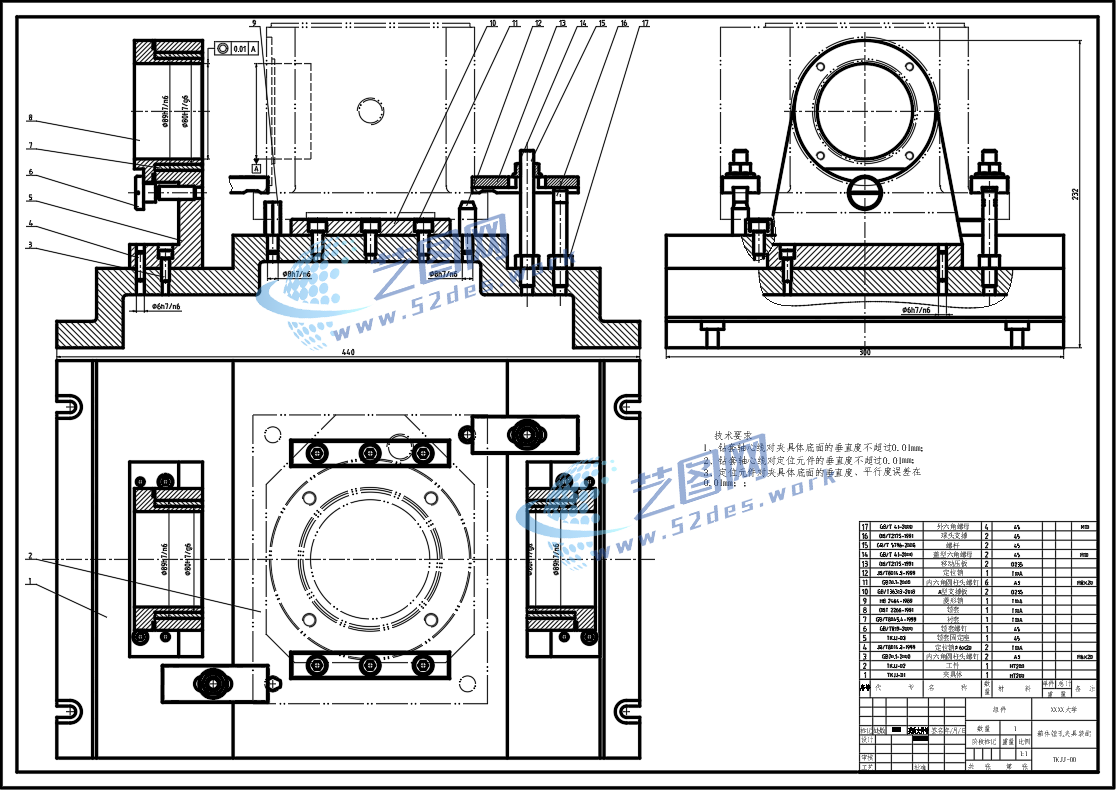

减速器箱体夹具CAD装配图 减速器箱体CAD零件图 减速器箱体CAD毛坯图 减速器箱体CAD夹具体

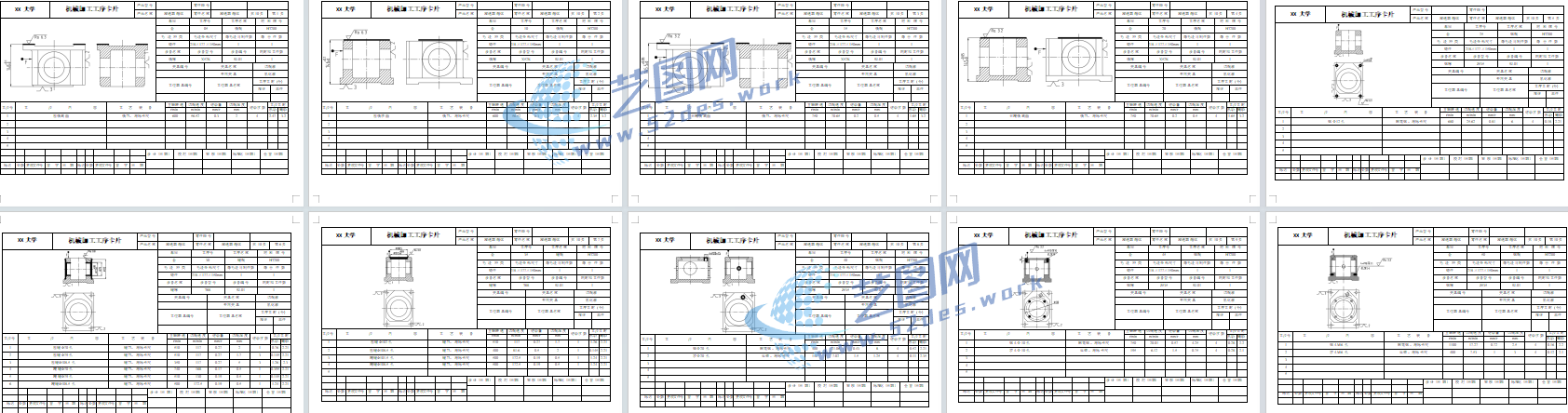

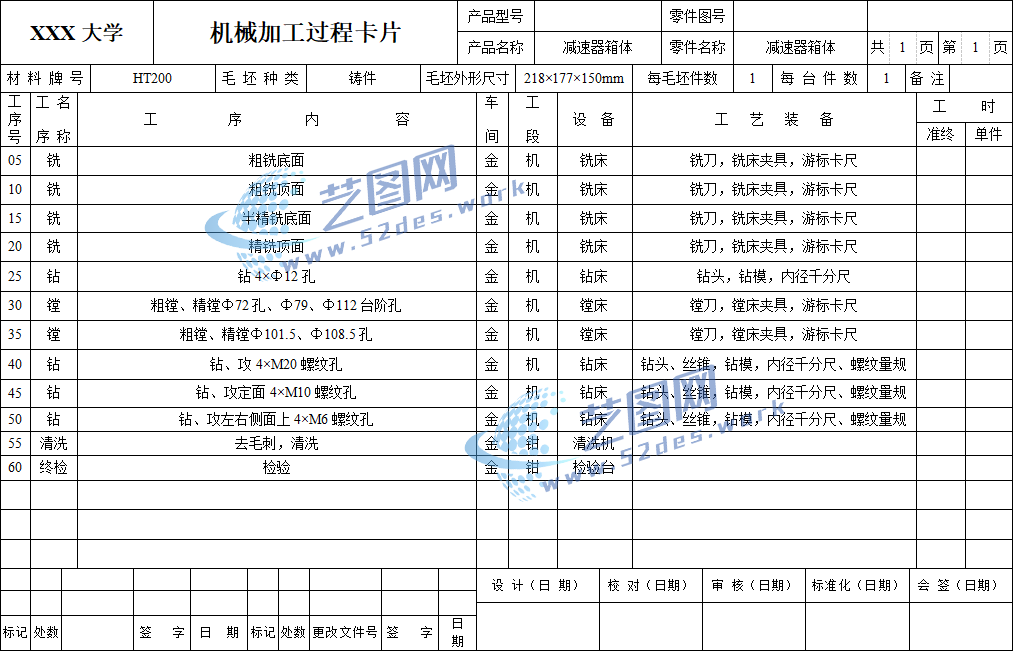

减速器箱体工序卡

该夹具针对减速器箱体轴承孔加工工序进行专用化设计，采用“一面两侧支撑”的定位方案，通过底面限制工件主要自由度，结合两侧支撑轴承托结构，使箱体在加工过程中保持准确姿态。夹具两侧支撑采用对称布置方式，可有效承受镗削产生的径向切削力，降低箱体振动和变形；底座采用整体式框架结构，增强夹具与机床工作台连接后的稳定性。该结构具有承载能力强、定位精度高、加工稳定等特点，适用于减速器箱体、变速箱壳体等箱体类零件精密镗孔加工。
