卡盘体铣槽口夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25324

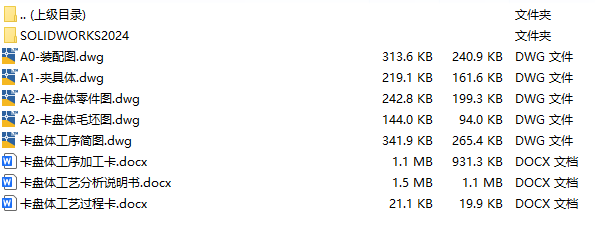

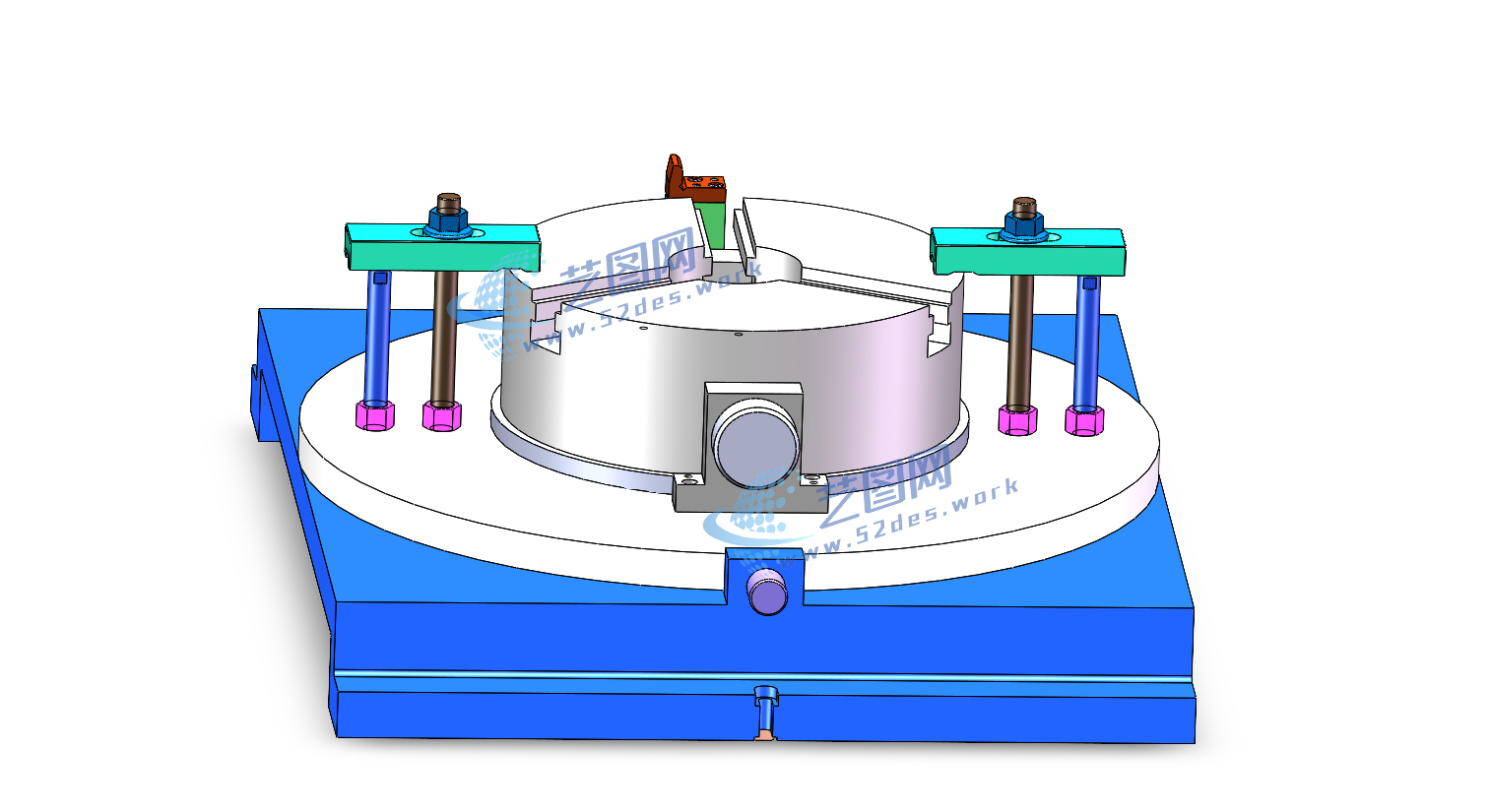

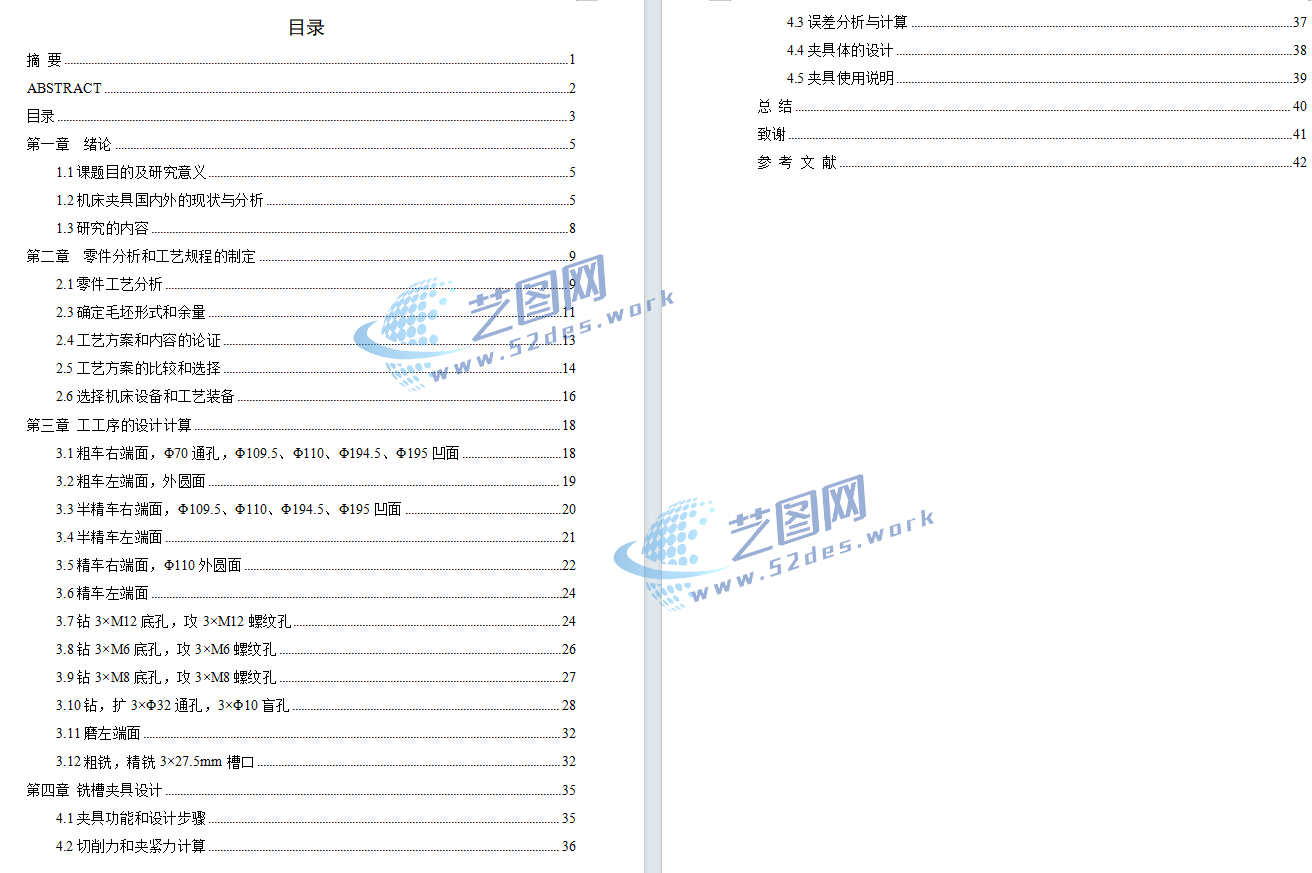

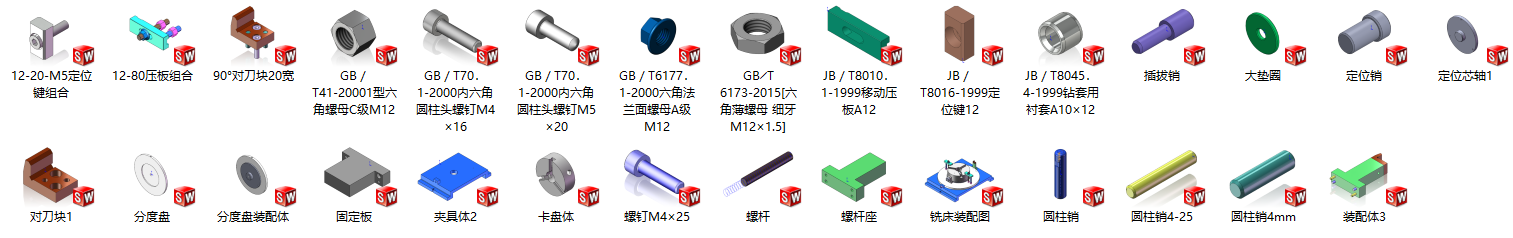

文件内容：solidworks24三维模型、CAD图纸、设计说明书、工艺卡、工序卡 卡盘体夹具所包含的零件图和装配图 卡盘体夹具soldiworks24三维模型

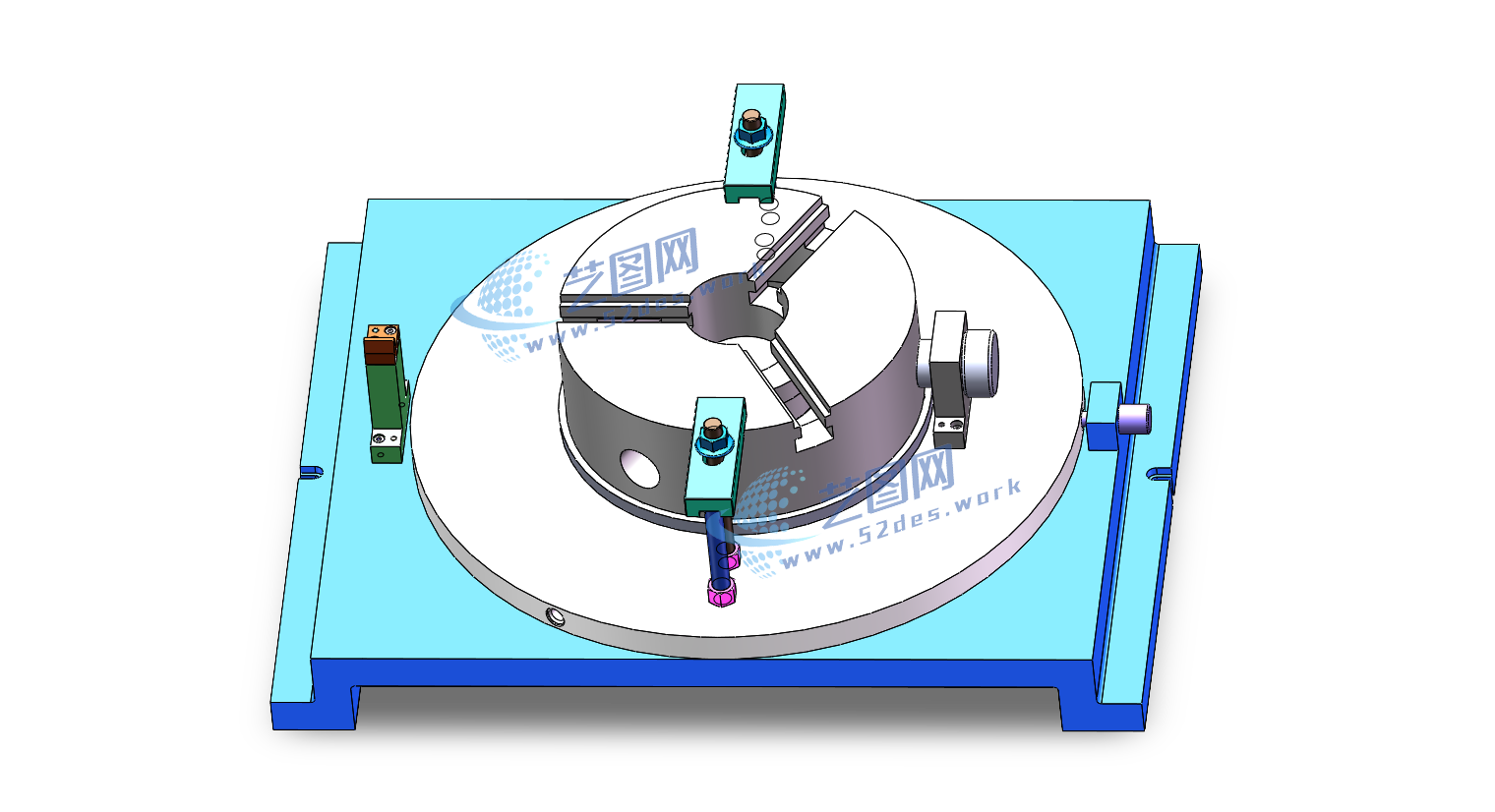

本夹具为卡盘体铣槽口专用夹具，针对卡盘体圆盘类零件槽口加工精度要求设计。夹具采用加工后的孔、端面以及侧边孔作为主要定位基准，通过定位销与端面支承组合实现工件的准确定位，限制工件在加工过程中的移动和转动自由度，保证槽口相对于中心孔及基准面的尺寸位置精度

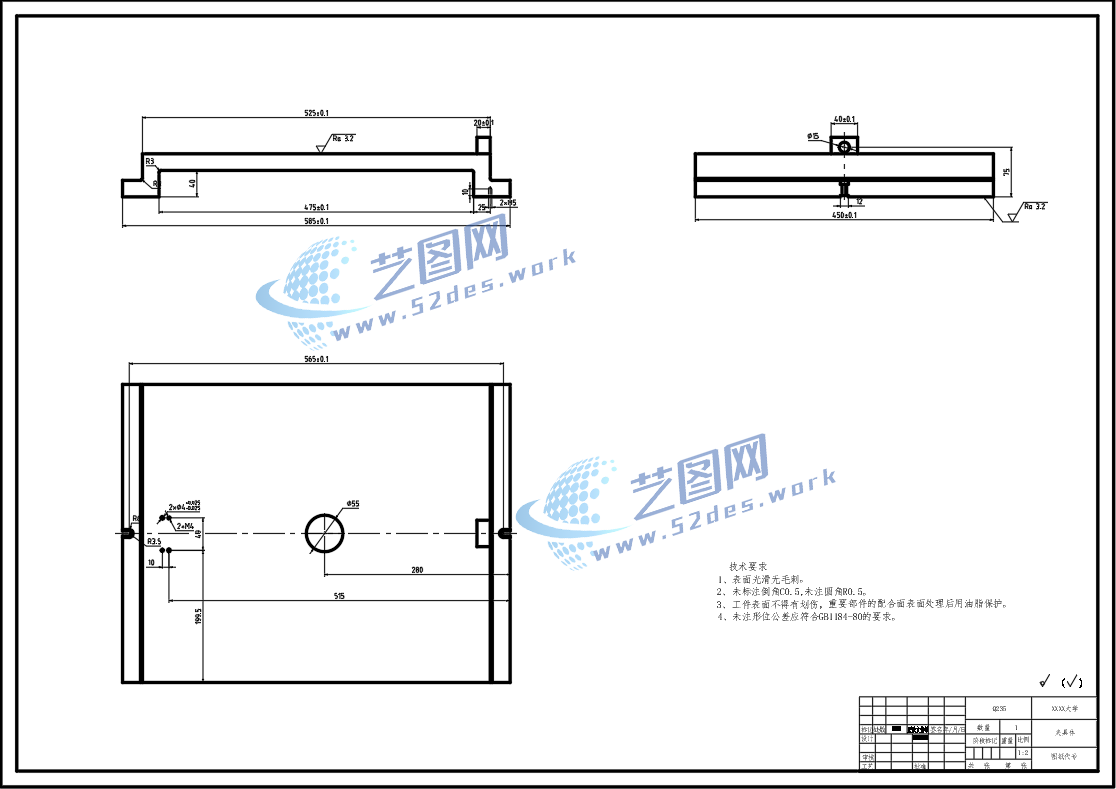

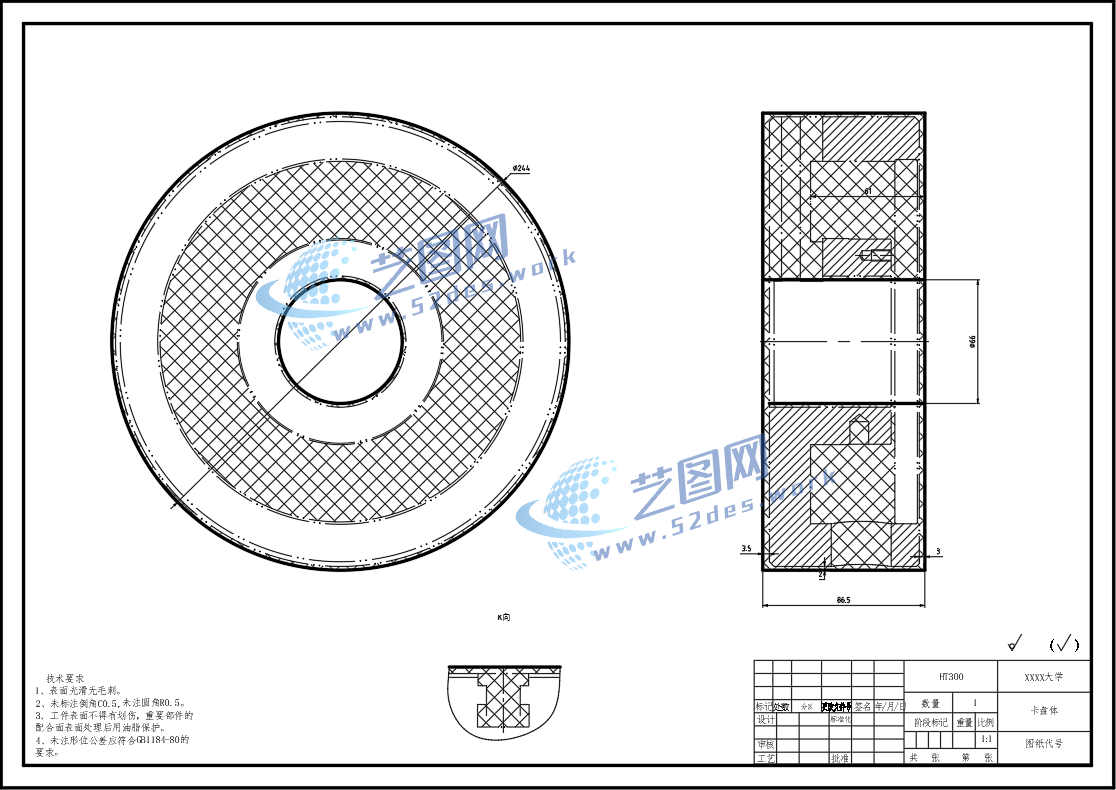

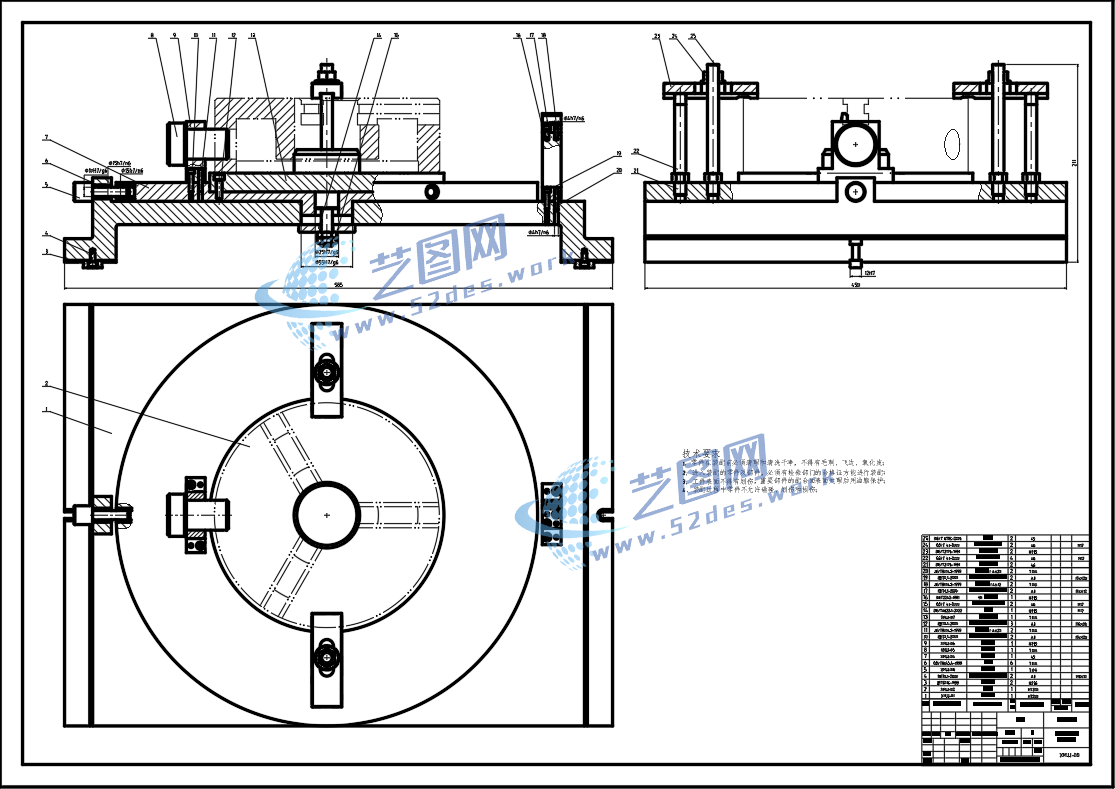

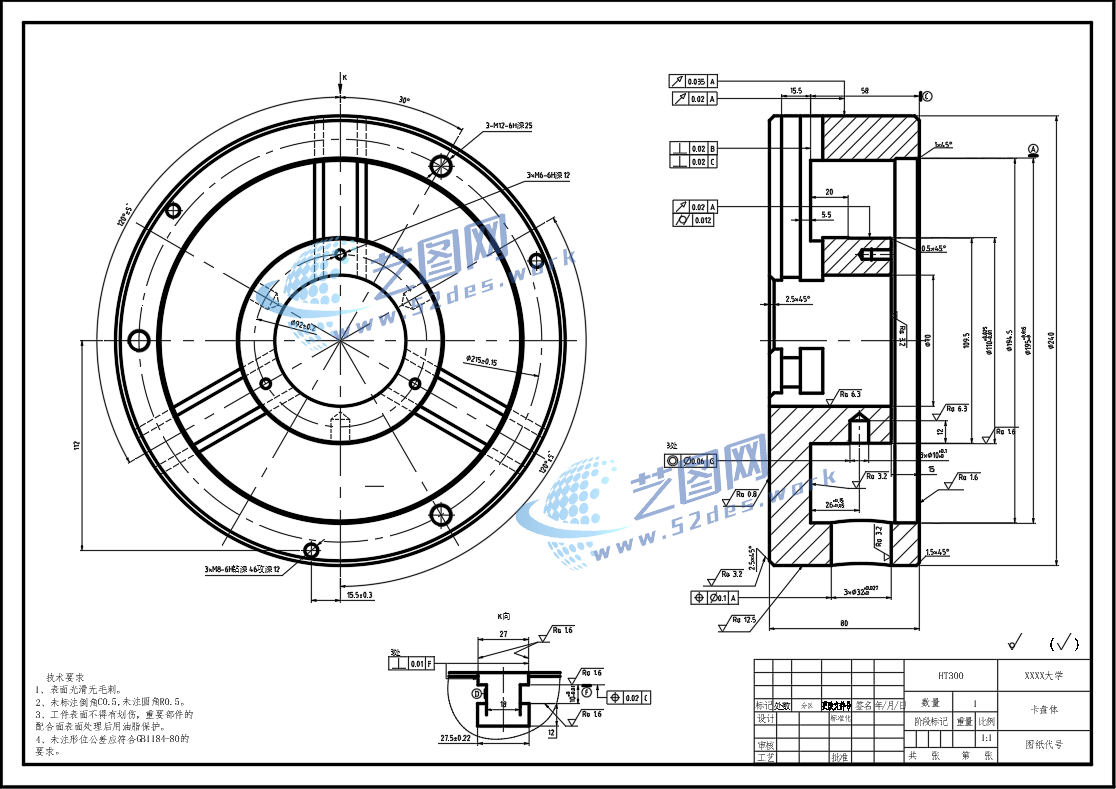

卡盘体夹具CAD装配图 卡盘体CAD零件图
卡盘体CAD夹具体

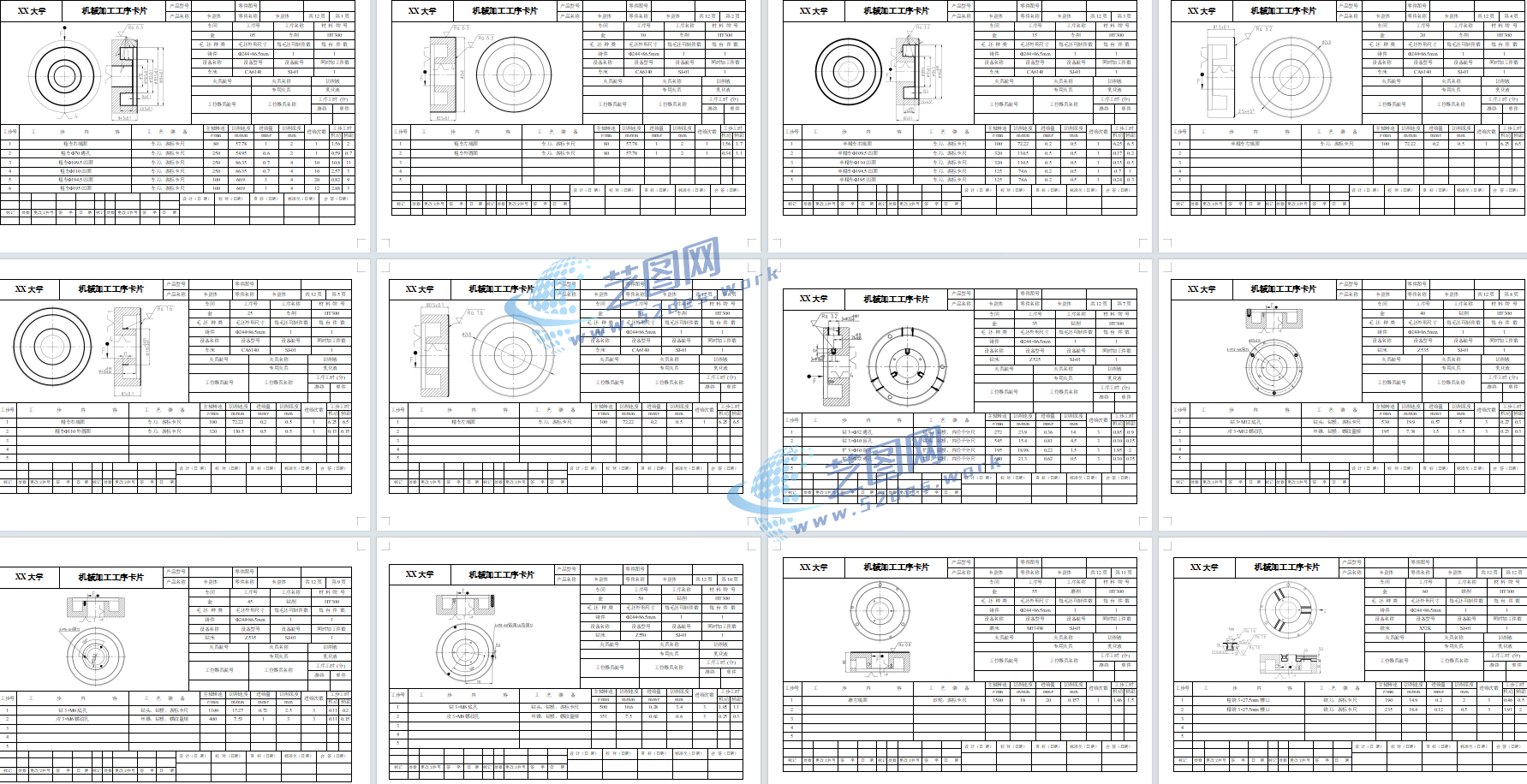

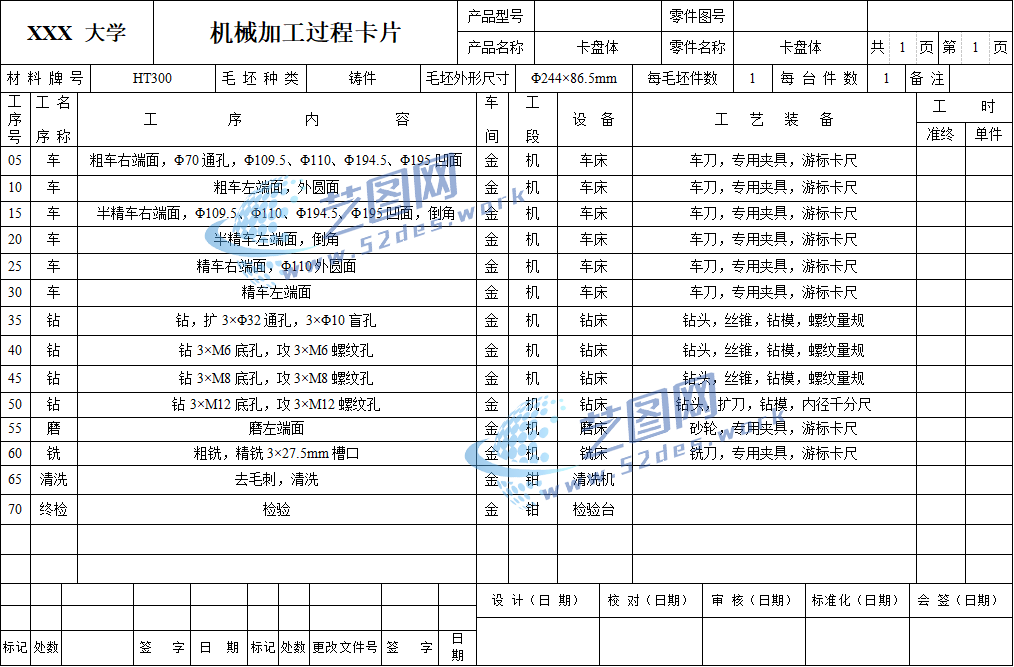

卡盘体工序卡

夹紧机构采用移动压板结构，通过螺纹机构驱动压板移动，实现对卡盘体上表面的可靠压紧。移动压板具有操作方便、夹紧稳定、适应性强等特点，可避免传统固定压板拆装繁琐的问题。夹具体采用整体式底座结构，并设置安装槽与定位支撑，提高夹具与机床工作台连接刚度，适合批量生产中的快速装夹和重复定位。
