圆纸卷夹抱机机械结构设计含CAD图纸+solidworks24三维模型+说明书｜C25401

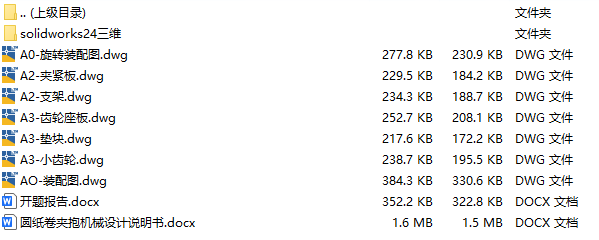

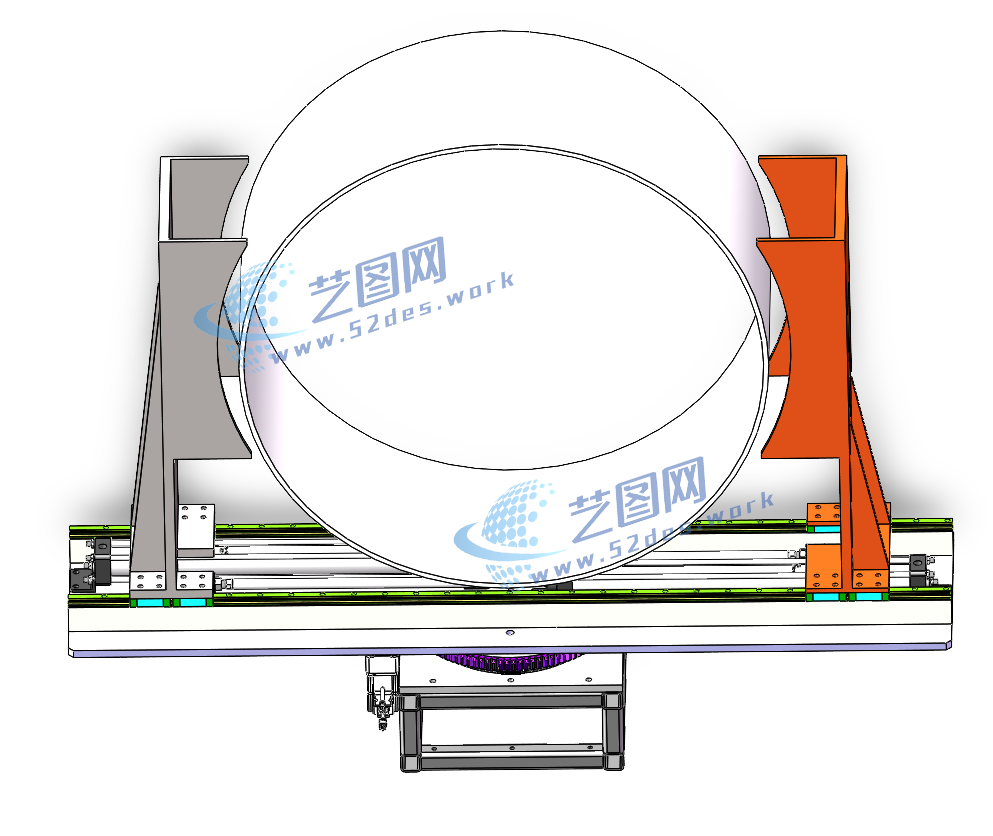

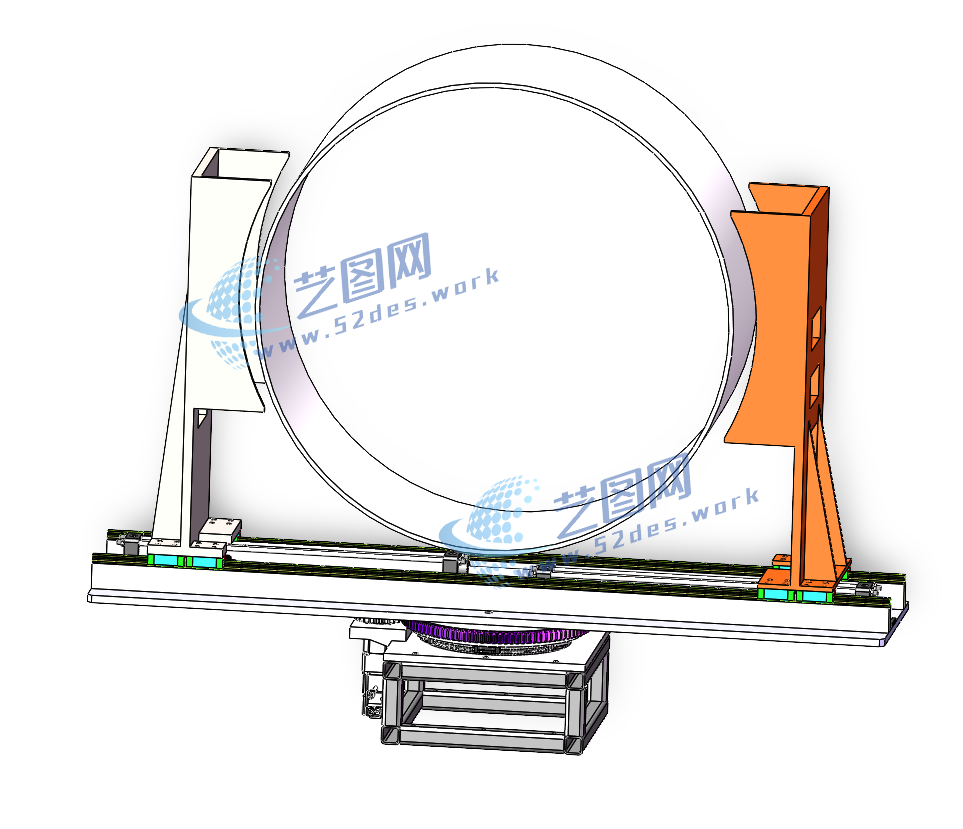

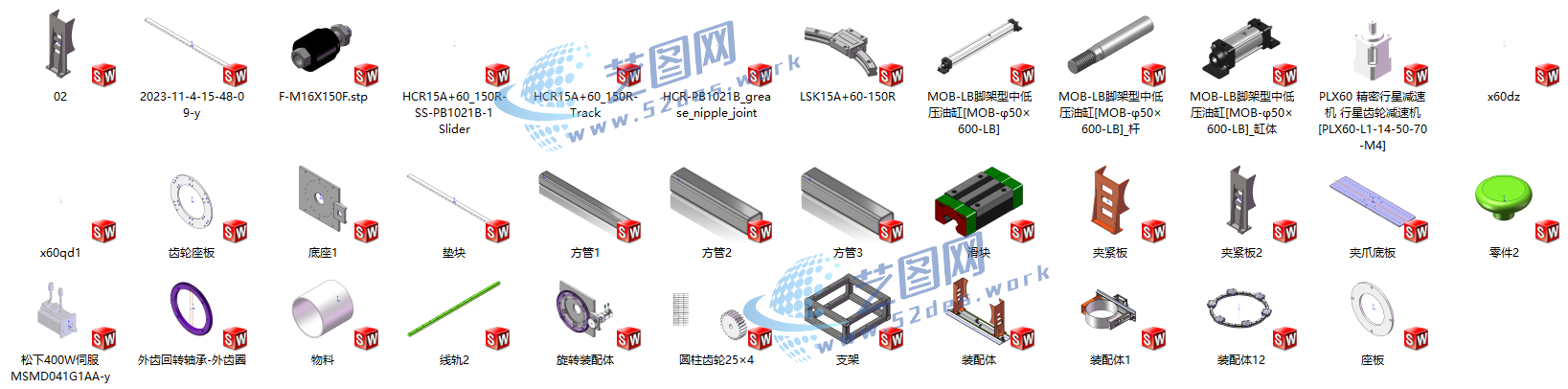

文件内容：solidworks24版三维模型、CAD图纸、设计说明书 圆纸卷夹抱机solidworks24三维模型源文件，可编辑圆纸卷夹抱机solidworks24三维装配图

本圆纸卷夹抱机主要用于大型纸卷的搬运、夹持与定位作业，设备整体采用机械夹抱式结构，主要由机架、升降支撑机构、夹抱臂、导向机构以及驱动装置组成。工作时通过两侧夹抱机构对圆纸卷外圆进行夹持固定，实现纸卷的稳定搬运，同时配合支撑平台保证纸卷移动过程中的安全性。该设备结构紧凑，承载能力强，可有效提高纸卷装卸及转运效率。

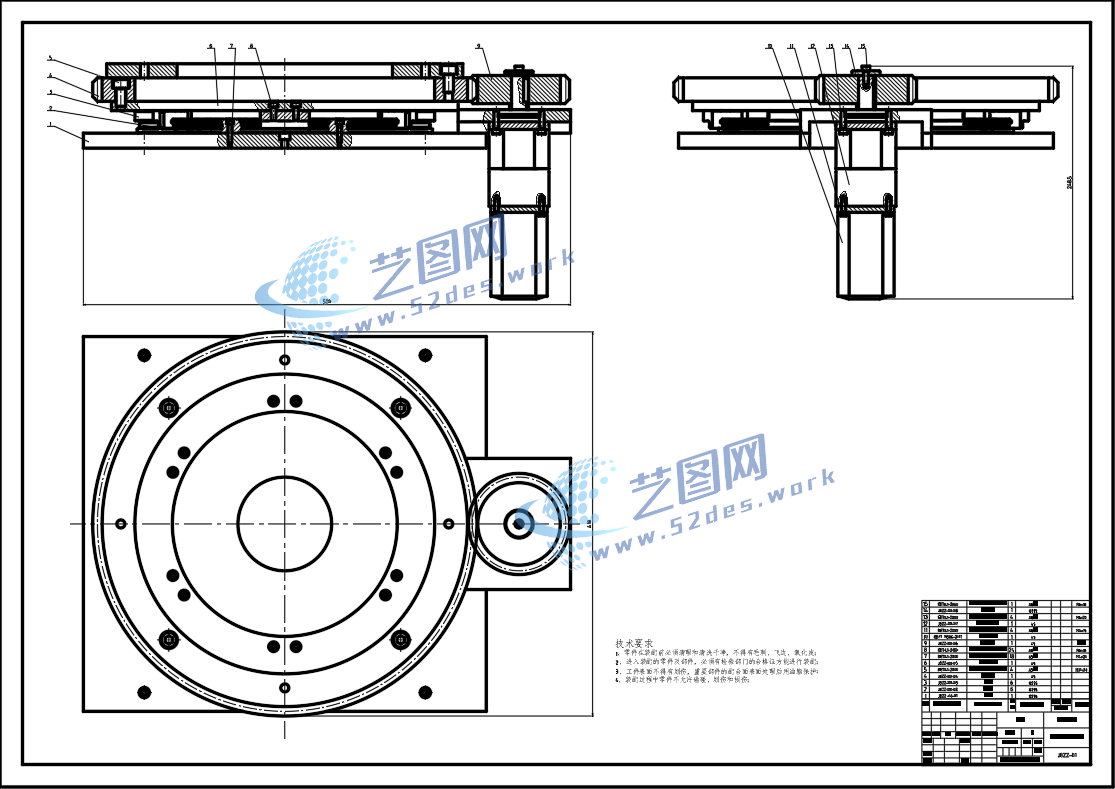

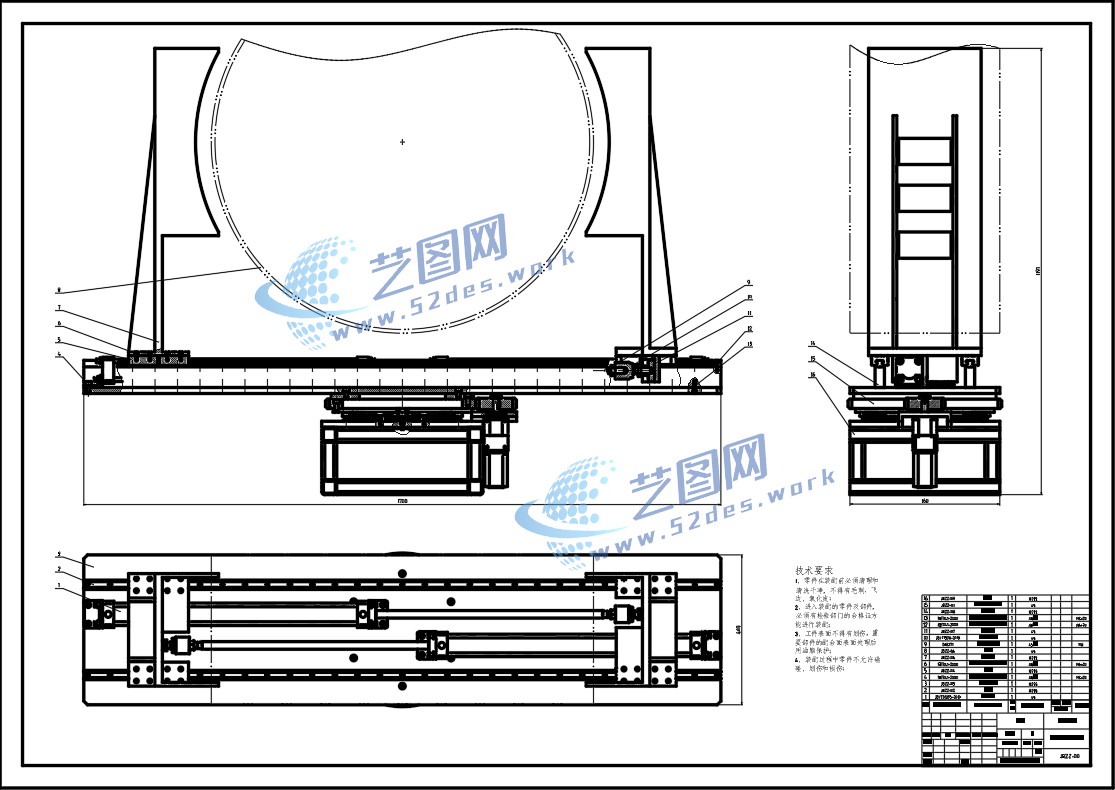

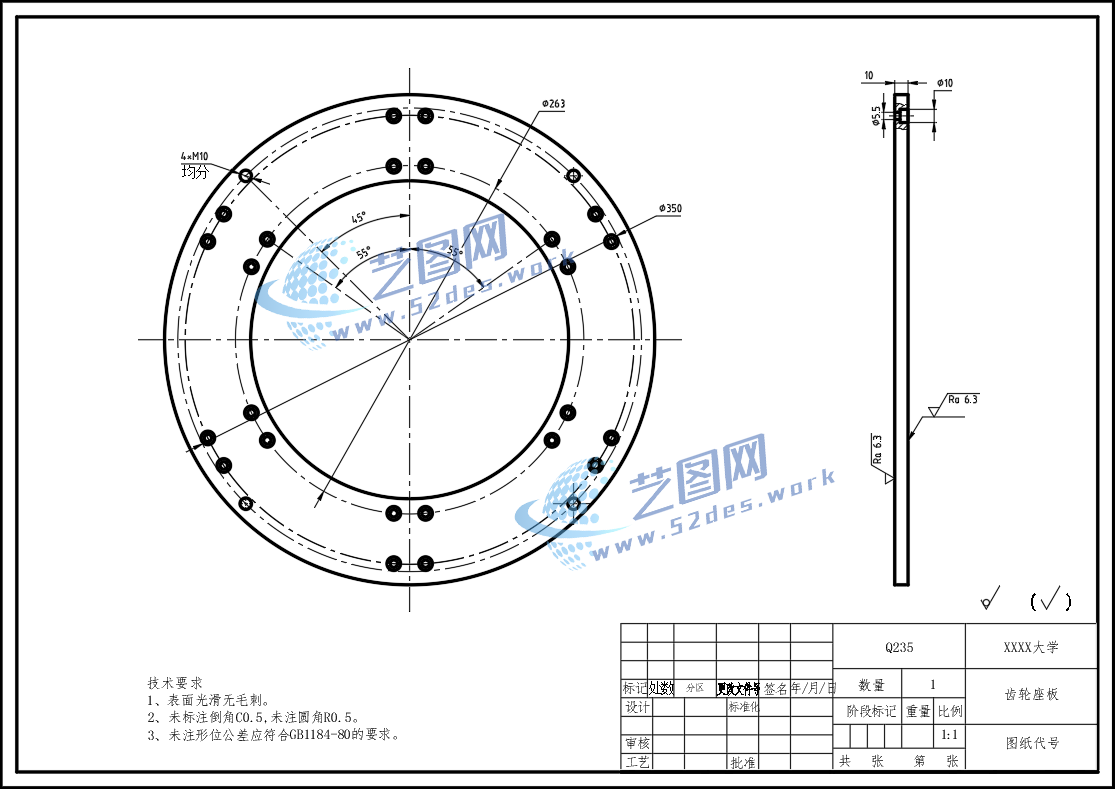

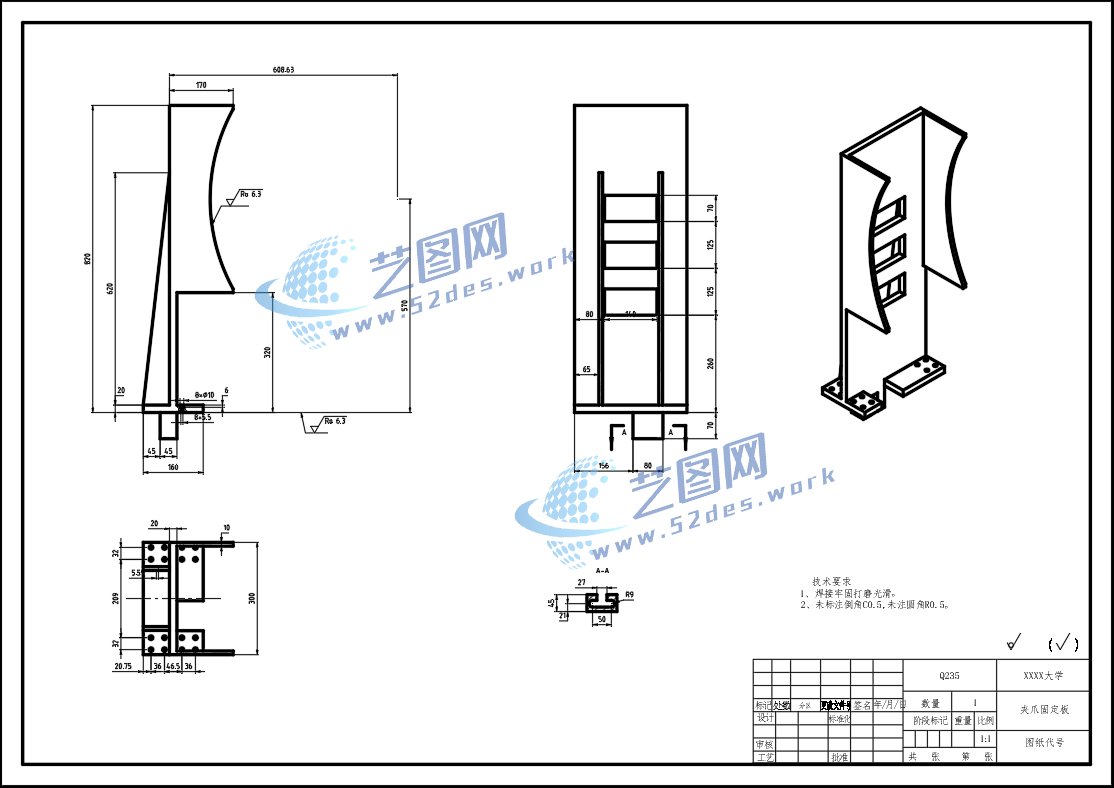

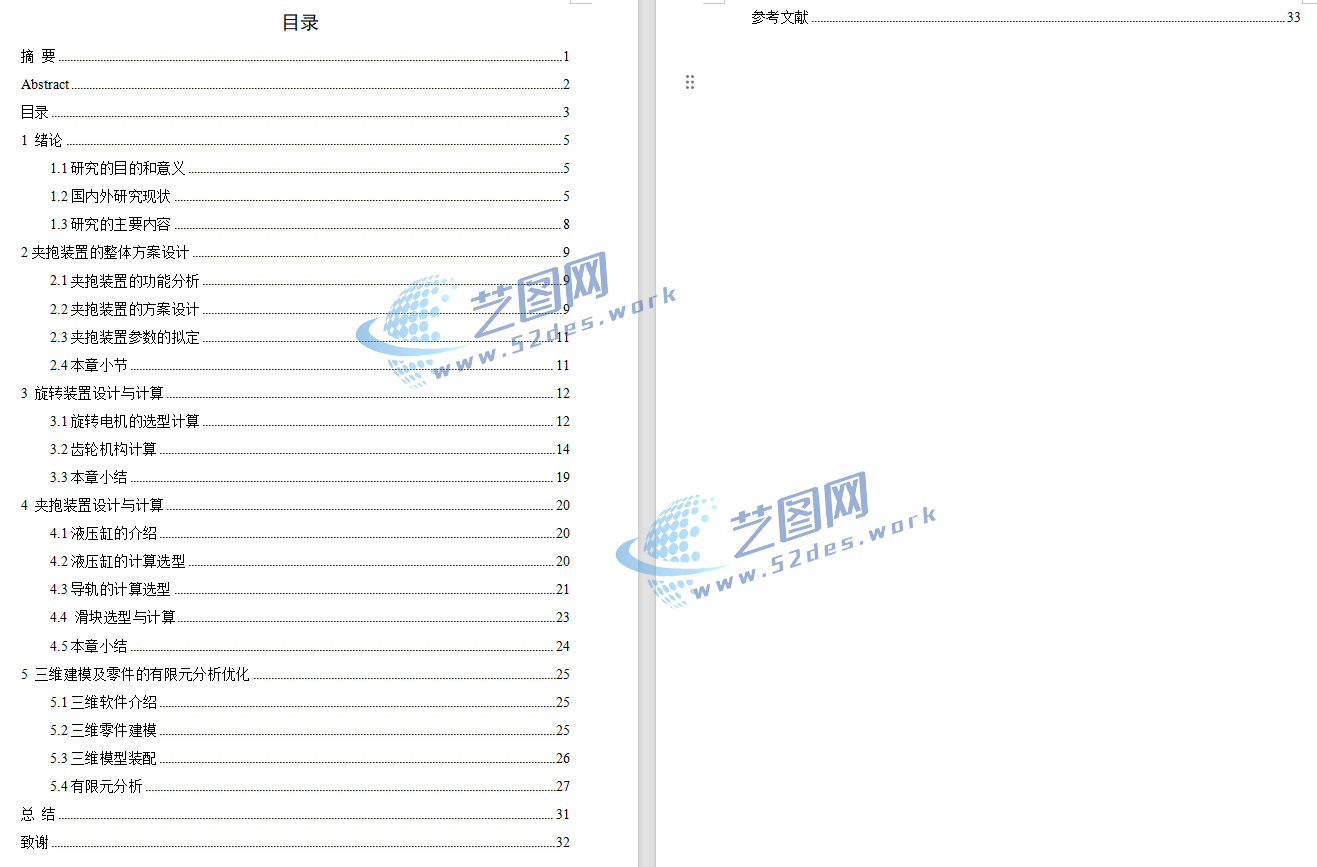

圆纸卷夹抱机CAD装配图 圆纸卷夹抱机CAD零件图纸圆纸卷夹抱机设计说明书目录 圆纸卷夹抱机设计说明书内容

本圆纸卷夹抱机采用左右对称夹抱结构，通过夹臂同步运动实现对不同直径纸卷的适应性夹紧。设备底部设置支撑与导向机构，提高运行过程中的稳定性；夹抱部位采用大面积接触结构，减少对纸卷表面的损伤，保证搬运过程平稳可靠，适用于造纸、包装等行业的大型卷料搬运。
