弯臂支撑套筒铣槽夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25371

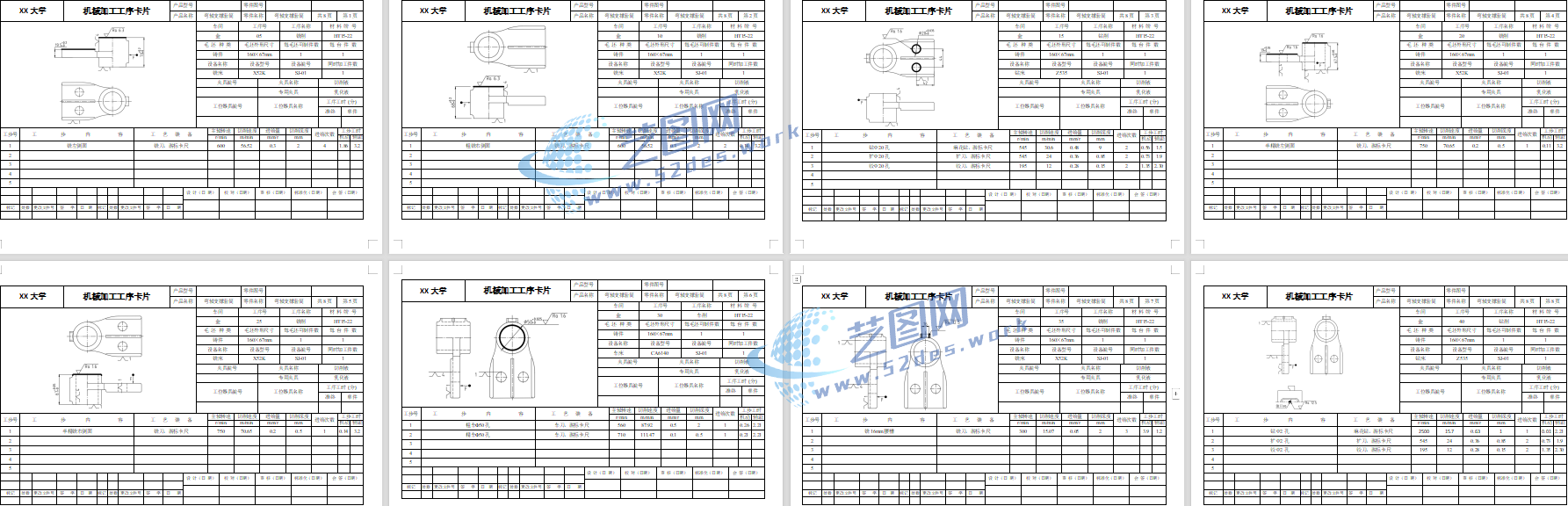

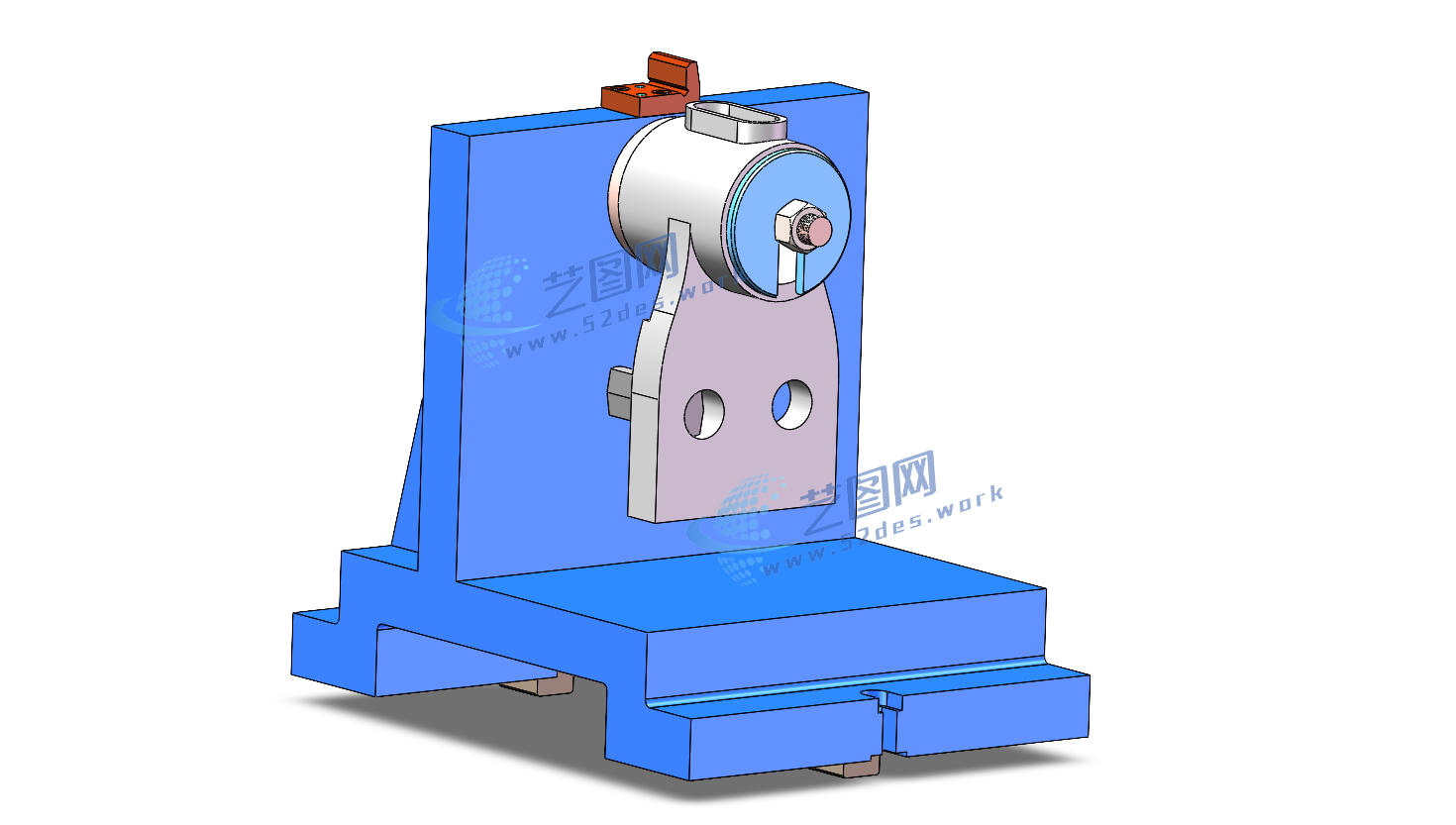

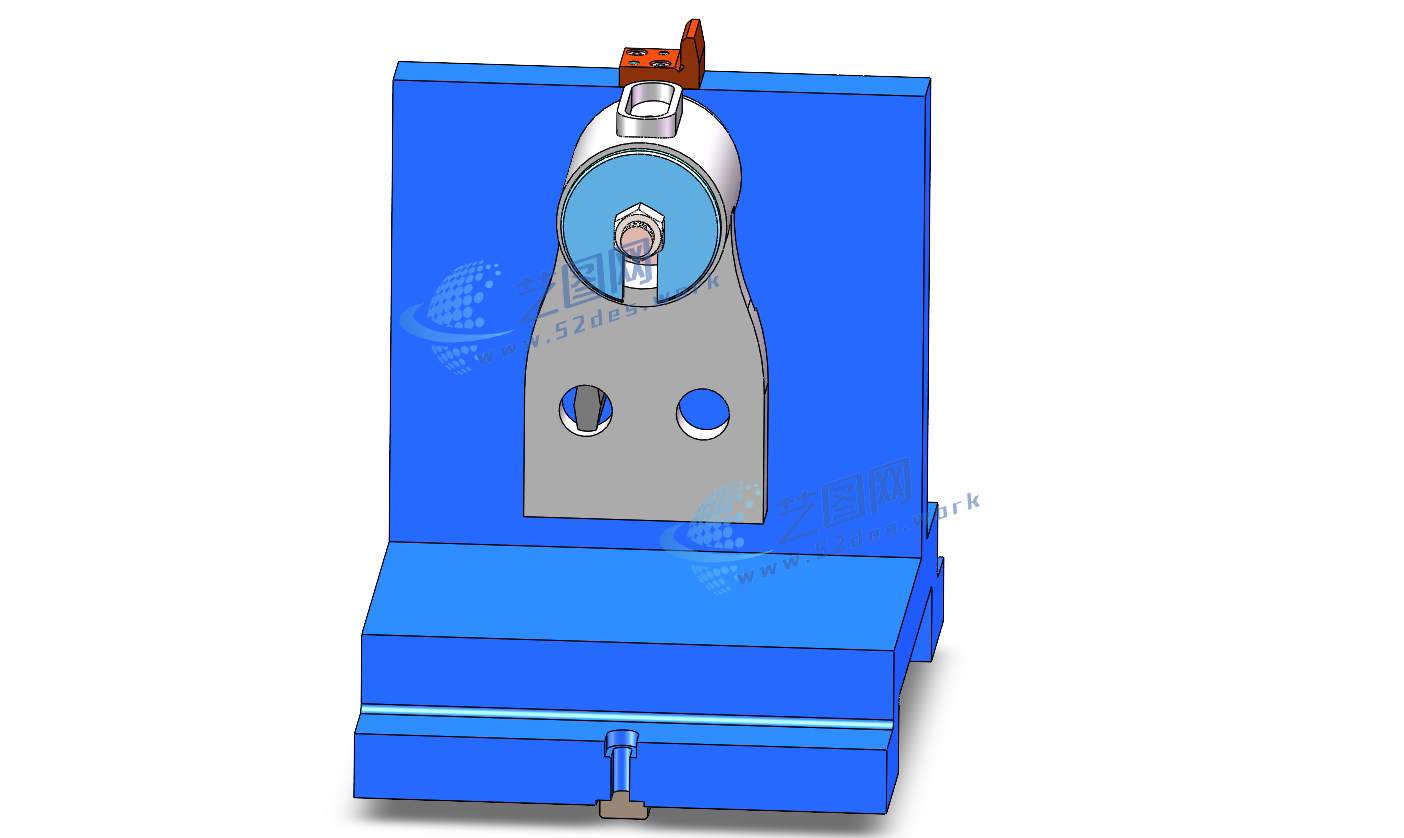

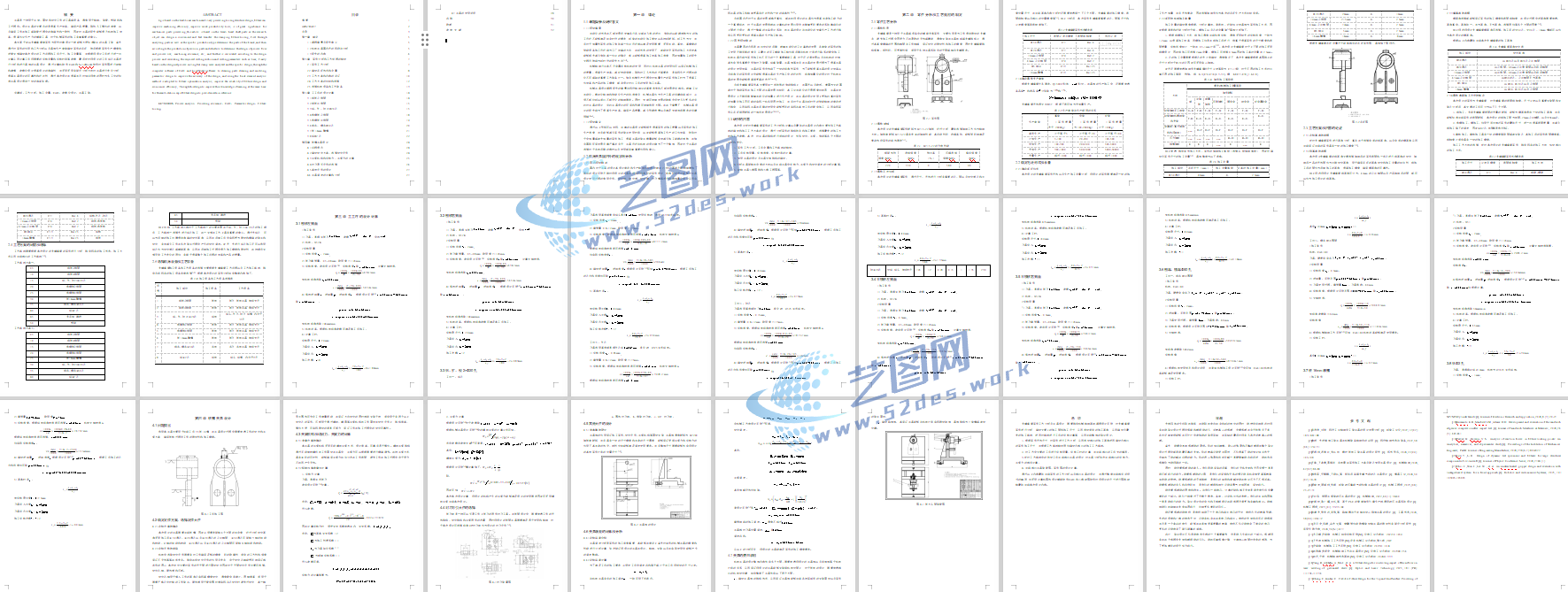

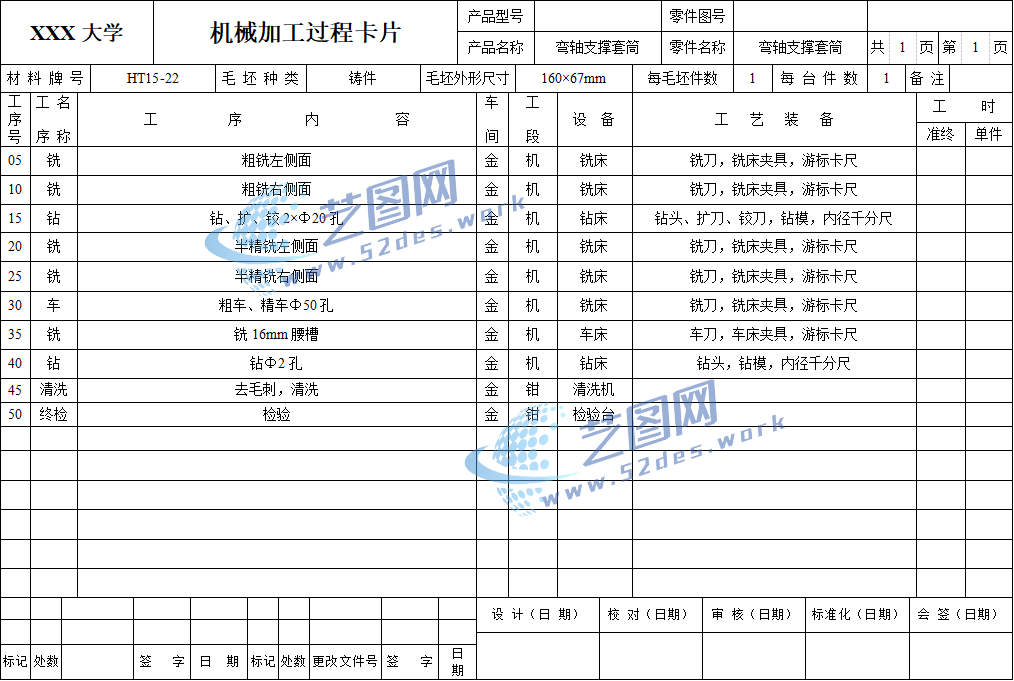

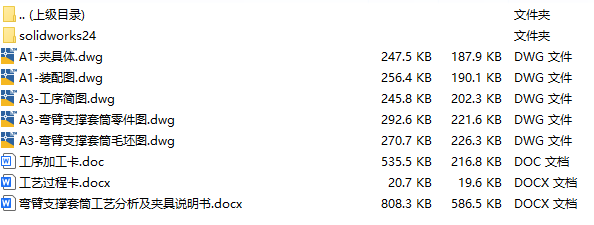

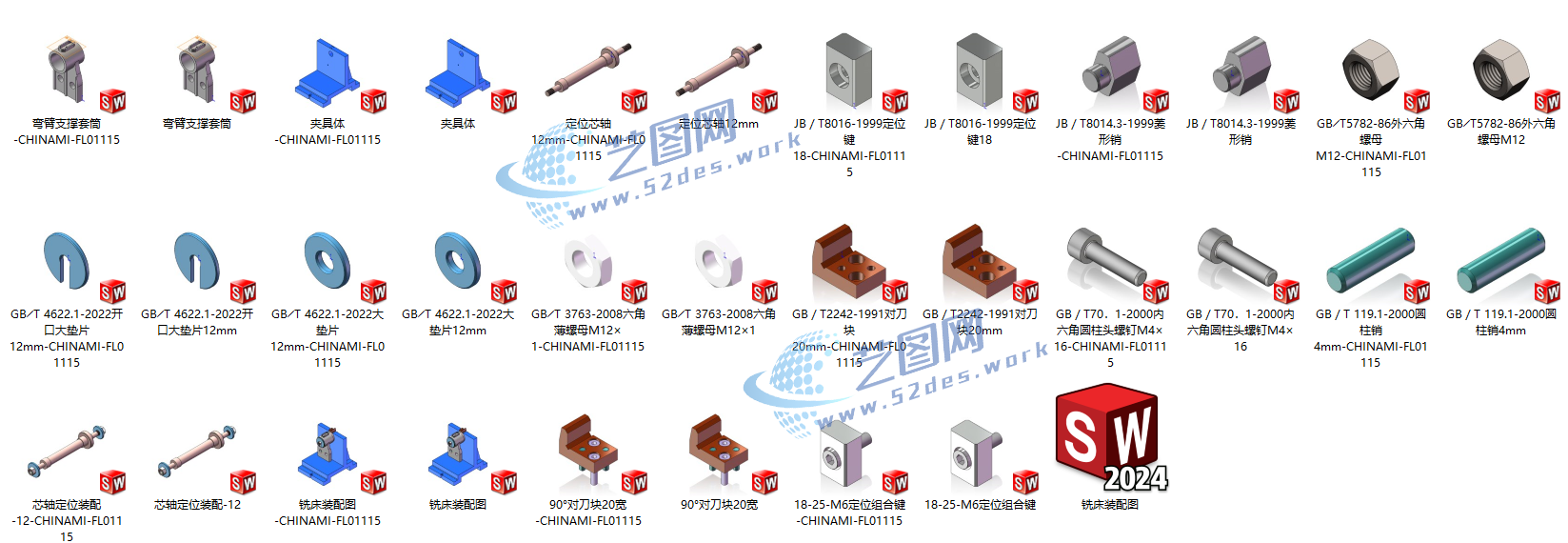

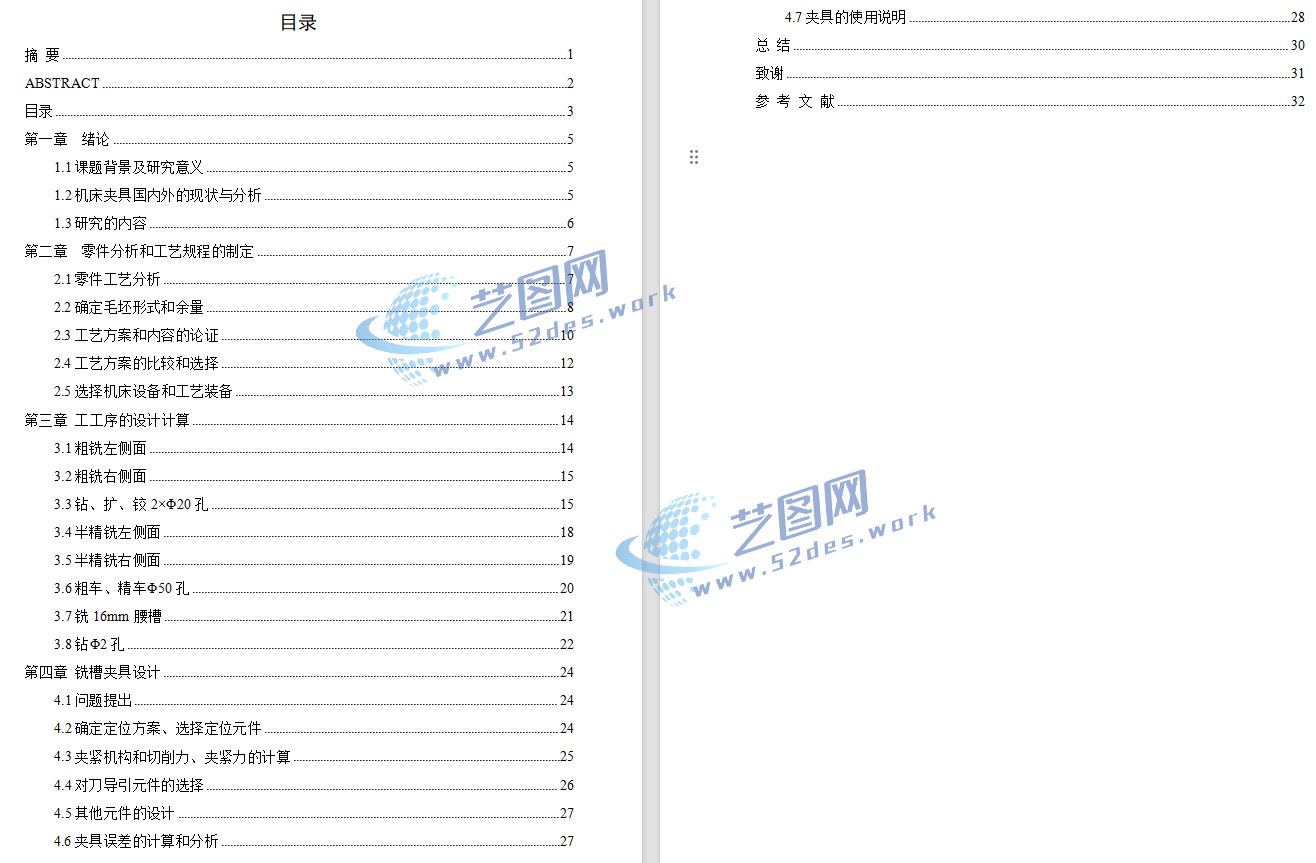

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 弯臂支撑套筒夹具solidworks24版三维装配模型

该弯臂支撑套筒铣槽夹具主要用于弯臂类支撑套筒零件槽加工，通过定位芯轴、菱形销以及开口垫片压紧机构组成稳定可靠的专用定位夹紧系统

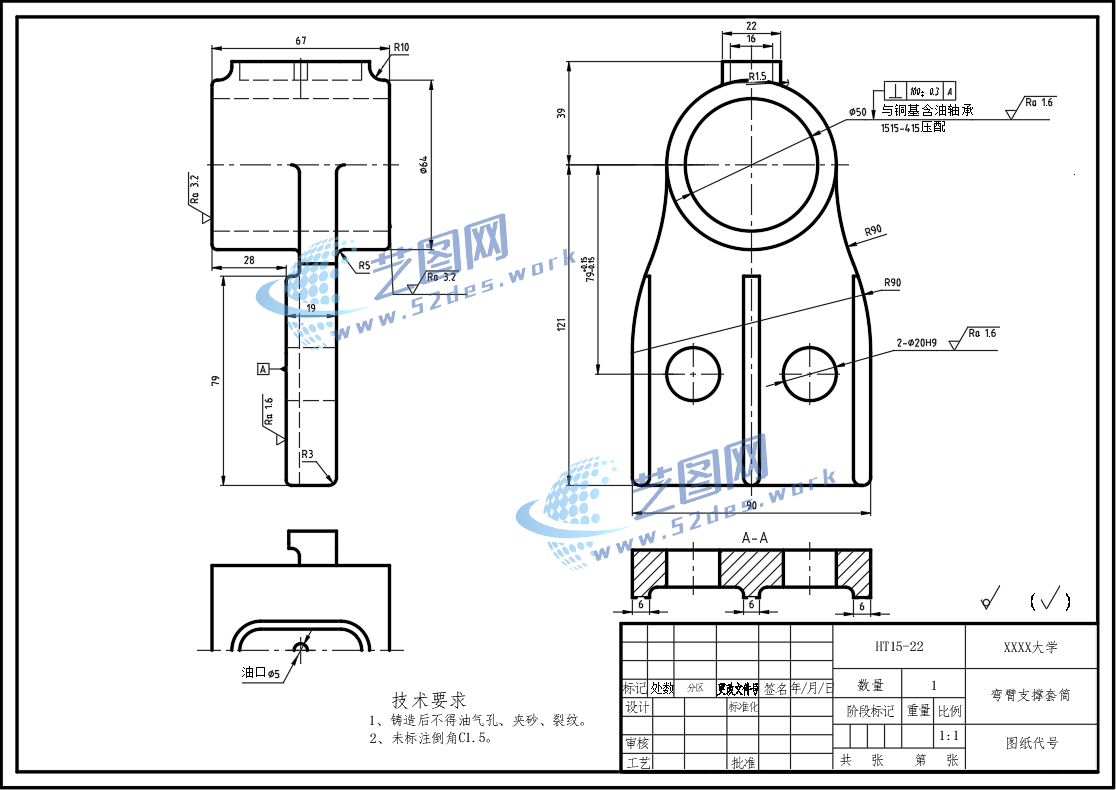

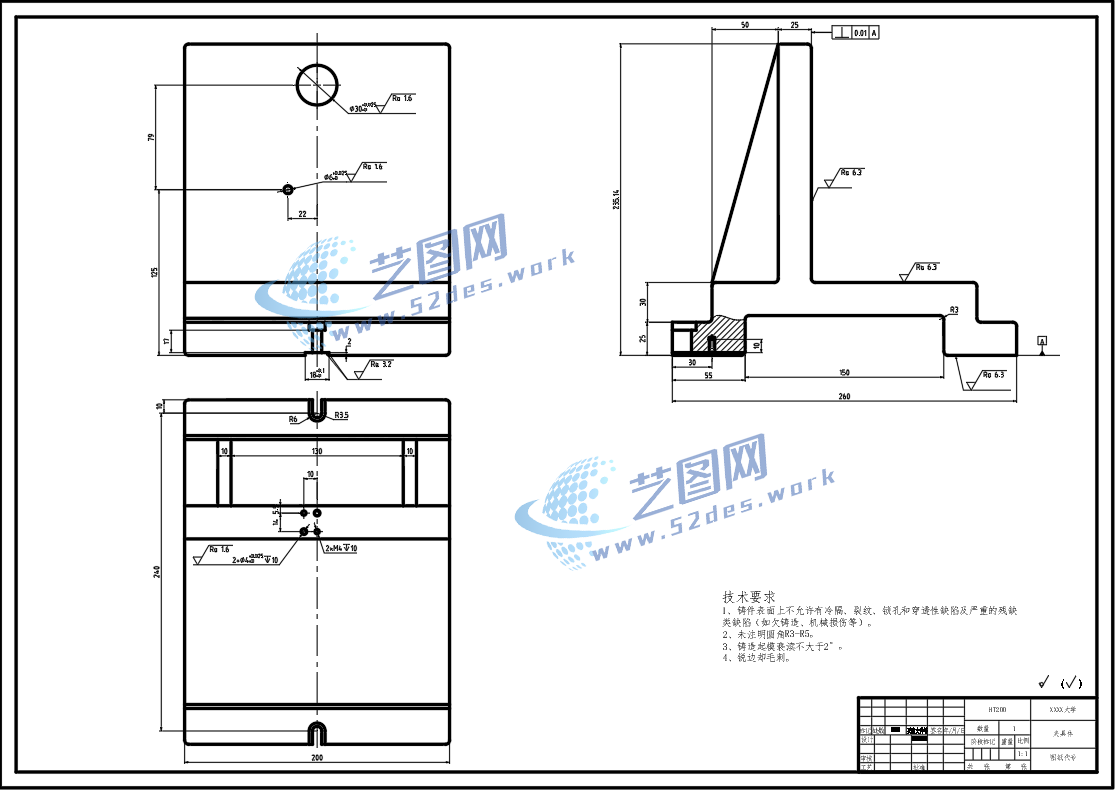

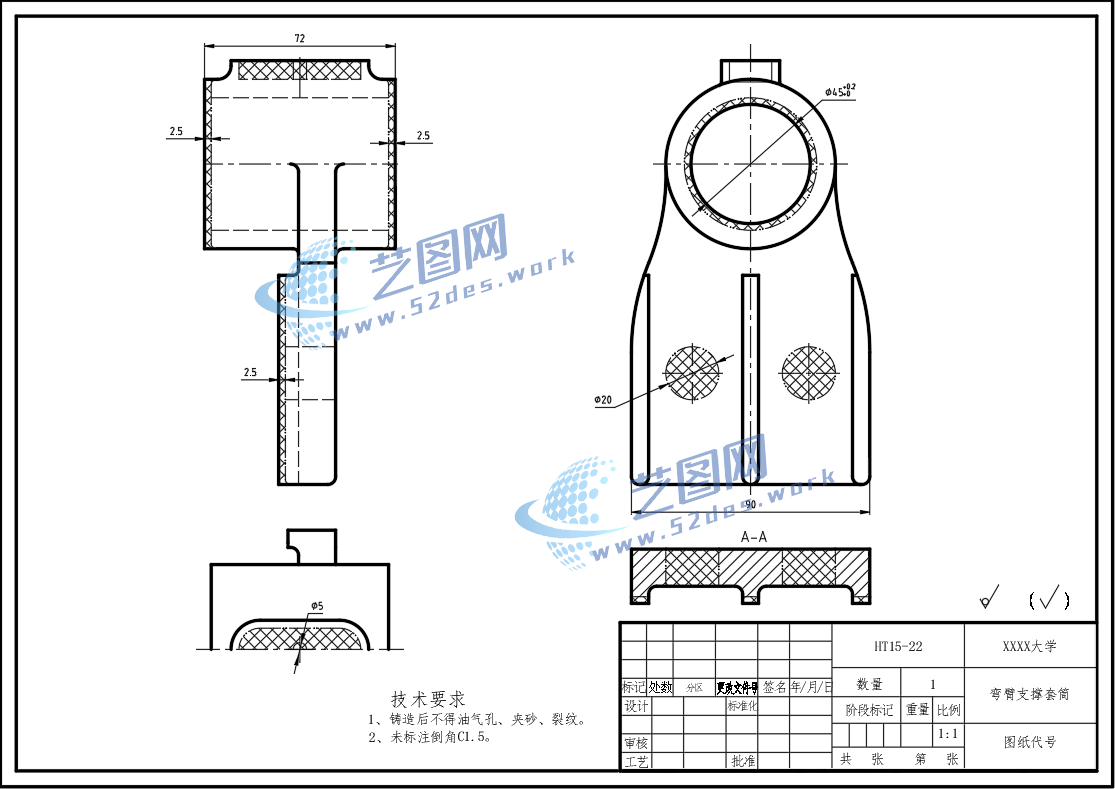

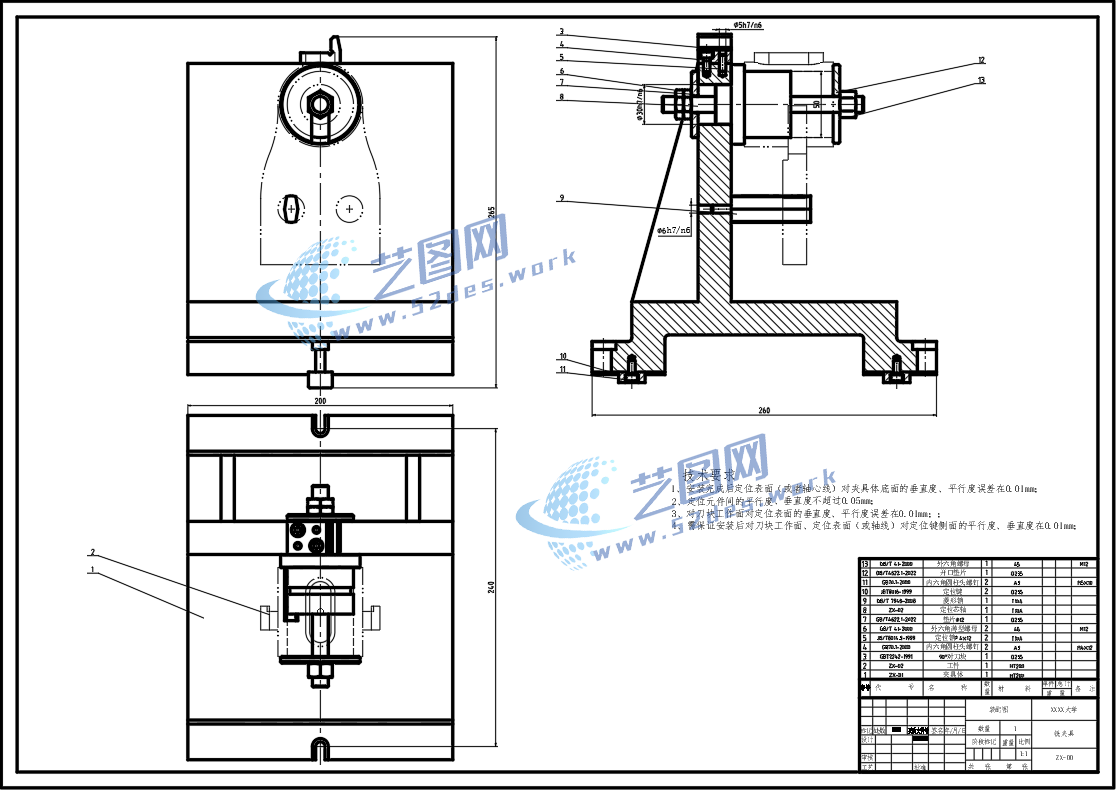

弯臂支撑套筒夹具CAD装配图 弯臂支撑套筒CAD零件图 弯臂支撑套筒CAD夹具体 弯臂支撑套筒CAD毛坯图

辅助定位采用菱形销结构，通过与工件辅助定位孔配合，在避免过定位的同时限制工件周向转动，确保铣槽方向准确。夹紧部分采用开口垫片压紧结构，利用螺纹连接实现快速夹紧与松开，装卸工件时无需完全拆除压紧元件，提高生产效率。整体夹具结构紧凑，定位可靠，能够承受铣削过程中产生的切削力和振动，适用于弯臂支撑套筒类零件批量加工。
