磨边机结构设计含CAD图纸+说明书｜C25339

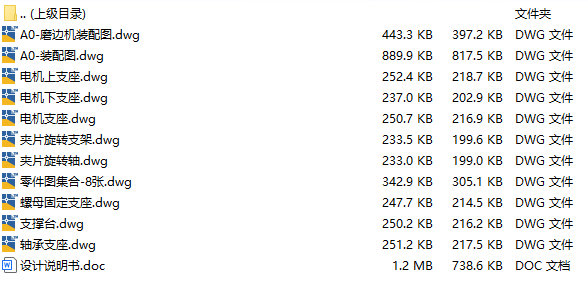

文件内容：CAD图纸、设计说明书 磨边机结构设计CAD装配图

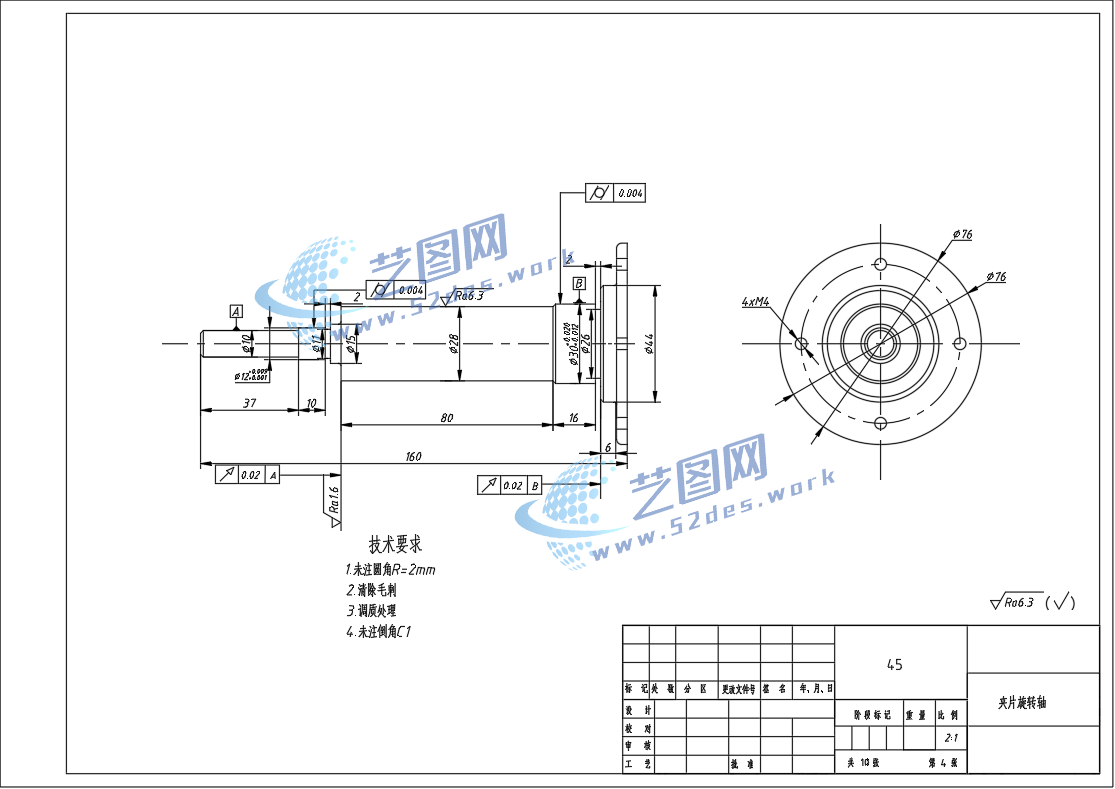

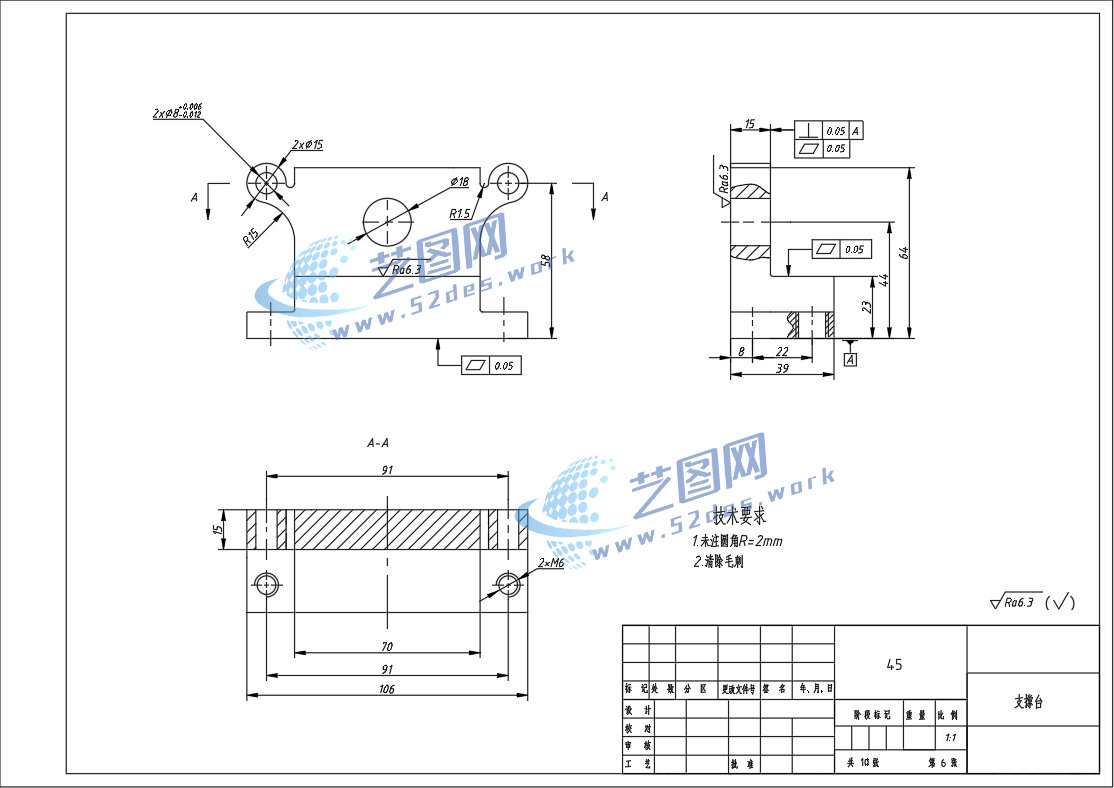

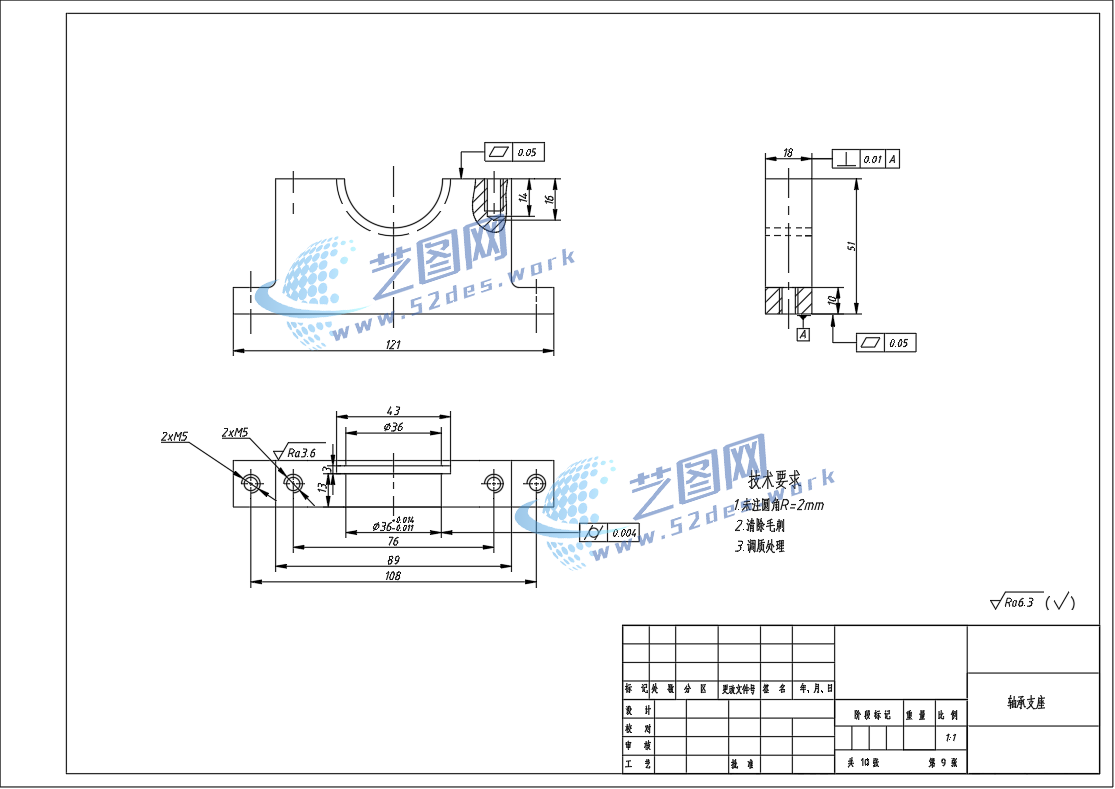

磨边机主要由机架底座、工件夹持定位机构、磨削传动机构、进给调整机构以及动力驱动系统组成。整机采用模块化机械结构设计，通过电机带动磨削主轴高速旋转，使安装于主轴端部的磨轮对工件边缘进行连续加工。装配图中可见设备采用箱体式支撑结构，主轴组件通过轴承座进行支撑定位，并结合齿轮、丝杠及导轨等传动部件实现磨削机构的位置调节，提高加工过程中的刚度和稳定性。

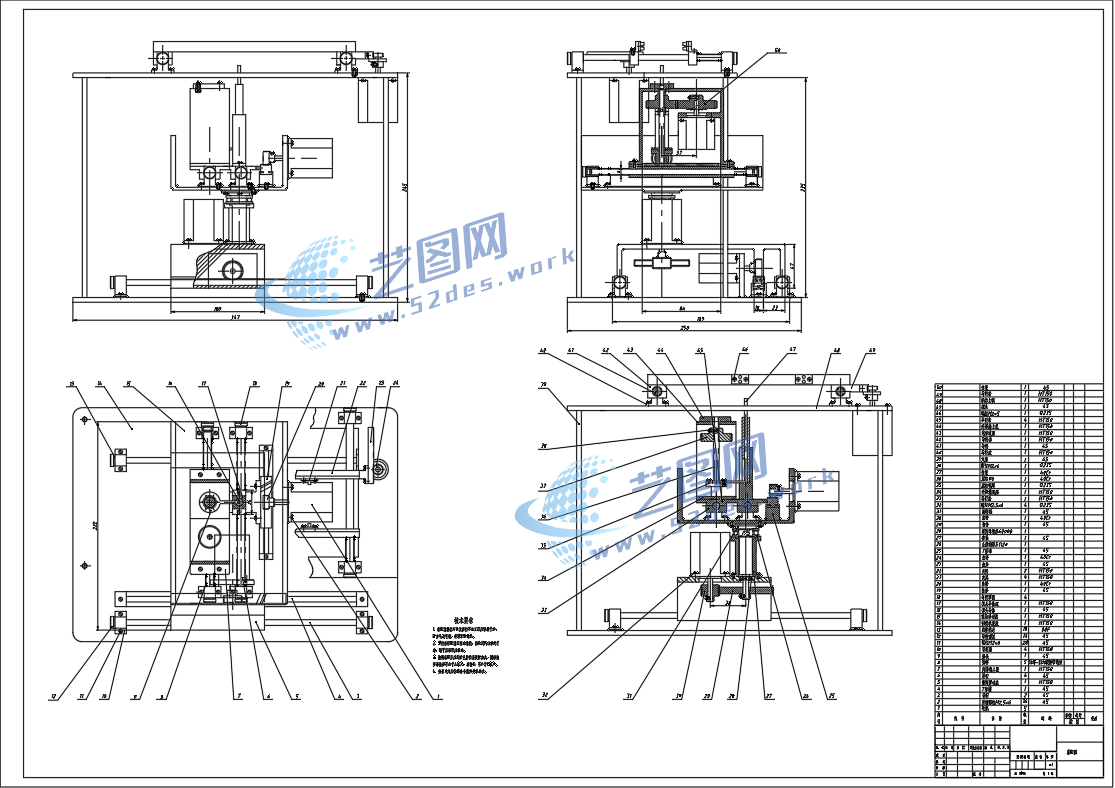

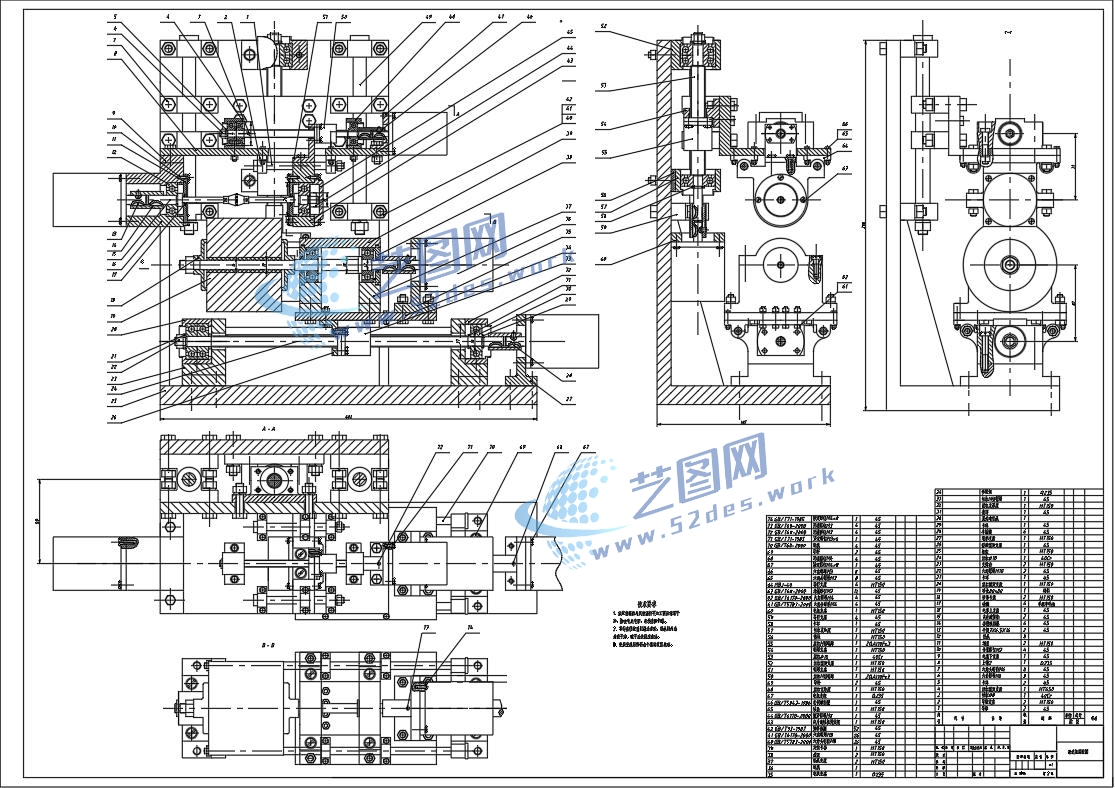

磨边机结构设计CAD装配图

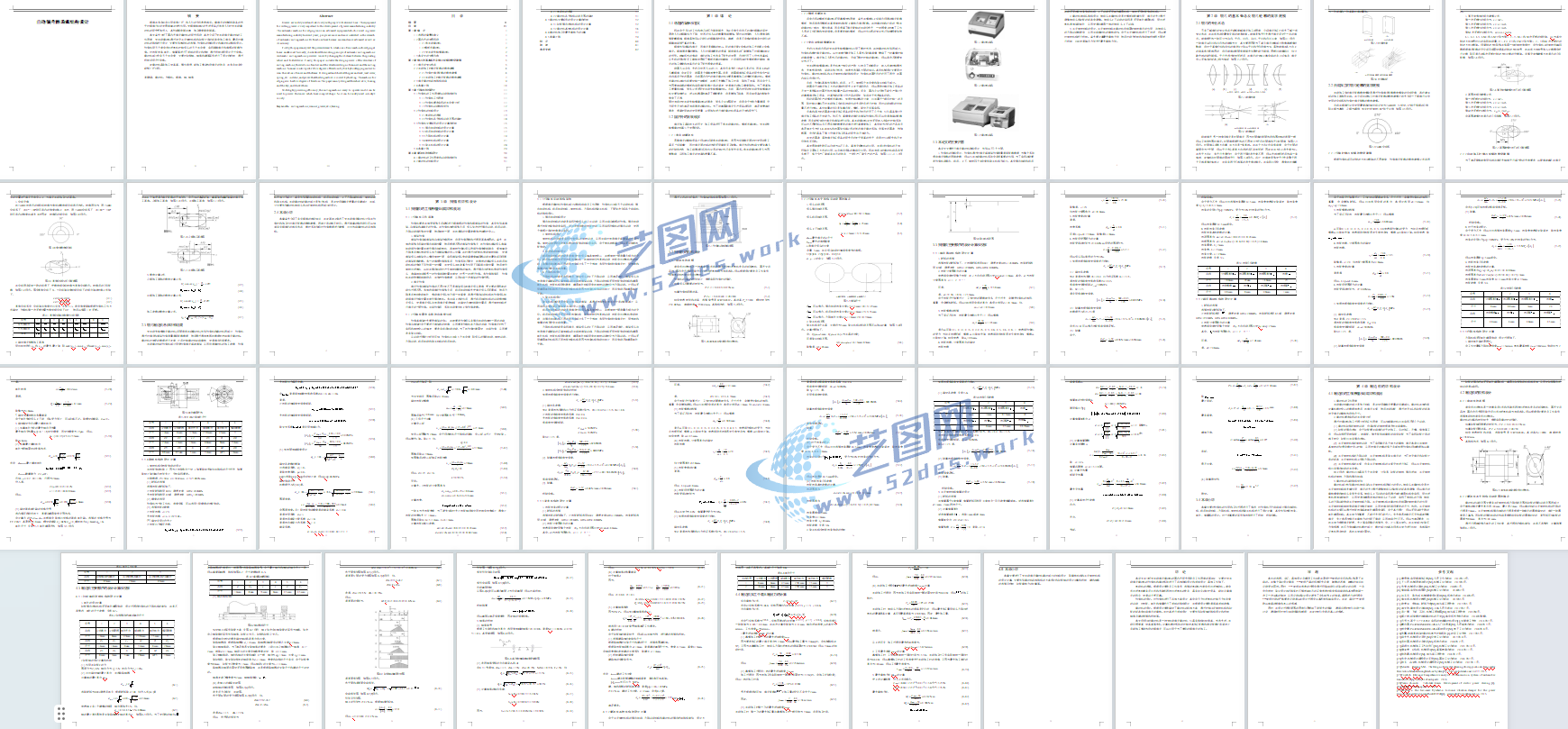

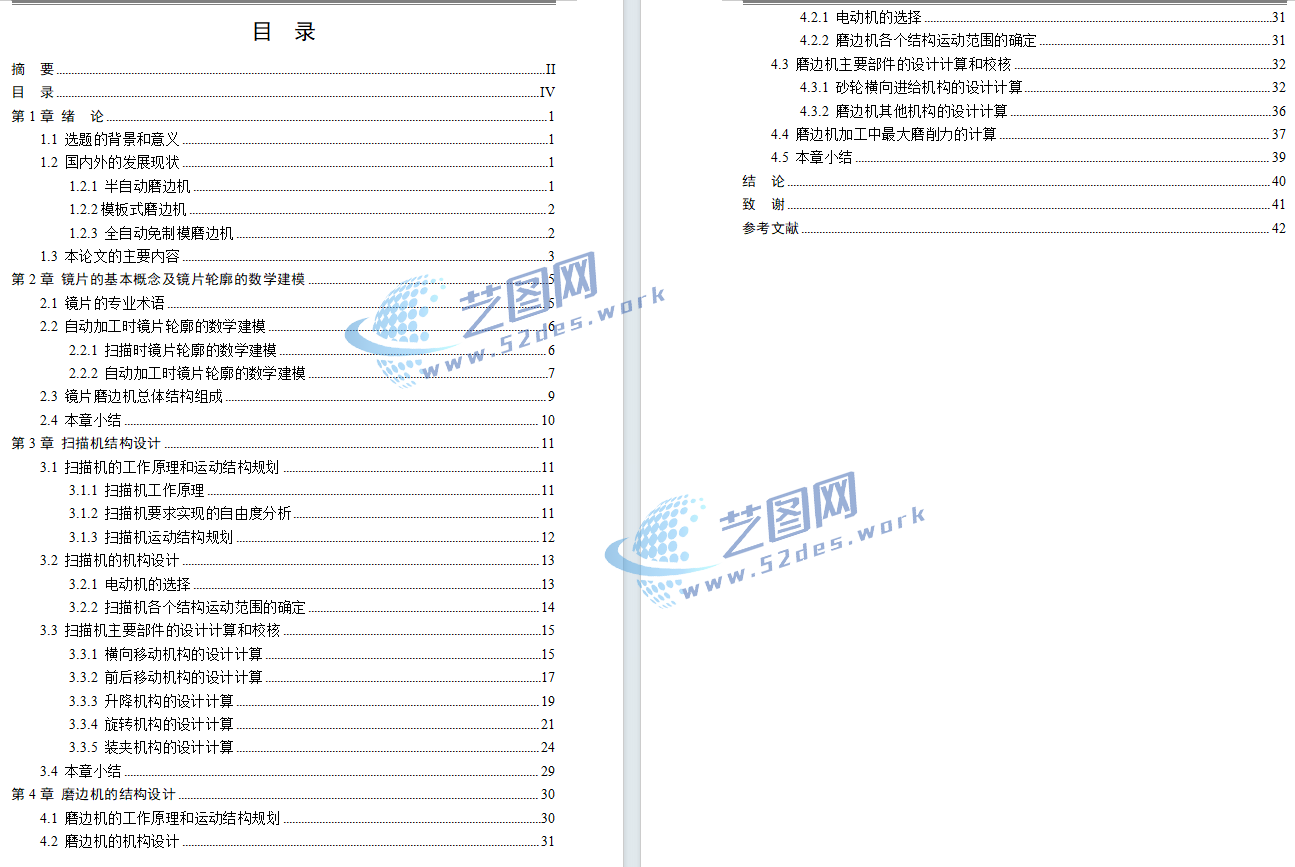

磨边机结构设计说明书目录

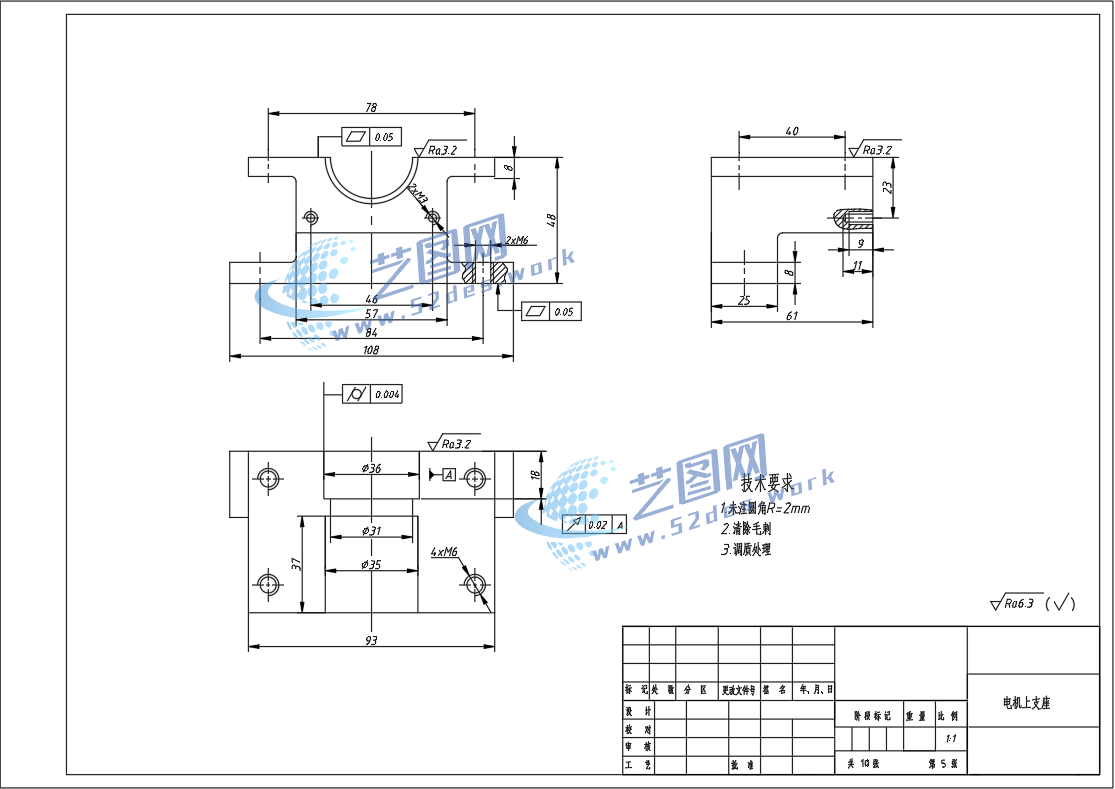

磨边机工作机构采用精密导向与调节结构，通过横向、纵向移动机构控制磨削头与工件之间的相对位置，实现不同尺寸及形状工件的边缘修整加工。设备整体包含电机动力模块、减速传动组件、磨削头组件、夹紧定位装置及防护结构，具有结构紧凑、传动平稳、调整方便等特点，适用于金属零件、板材、型材及机械加工件的自动化磨边处理。
