托辊管体夹具工装设计含CAD图纸+solidworks24三维模型+说明书｜C25369

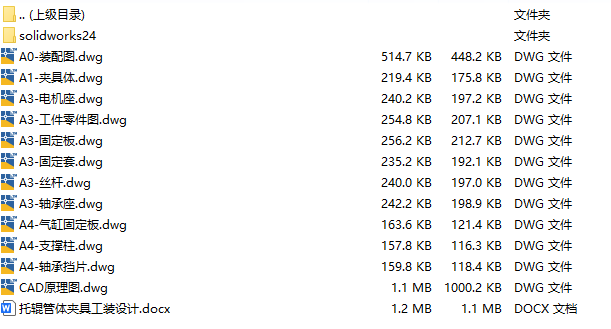

文件内容：solidworks24版三维模型、CAD图纸、设计说明书 solidworks24版本模型源文件，可编辑，含参数

该托辊管体夹具工装主要用于圆柱形管体类零件的装夹定位加工，整体采用模块化夹具体结构，由底座、导轨移动机构、支撑座、压紧机构以及驱动组件组成。

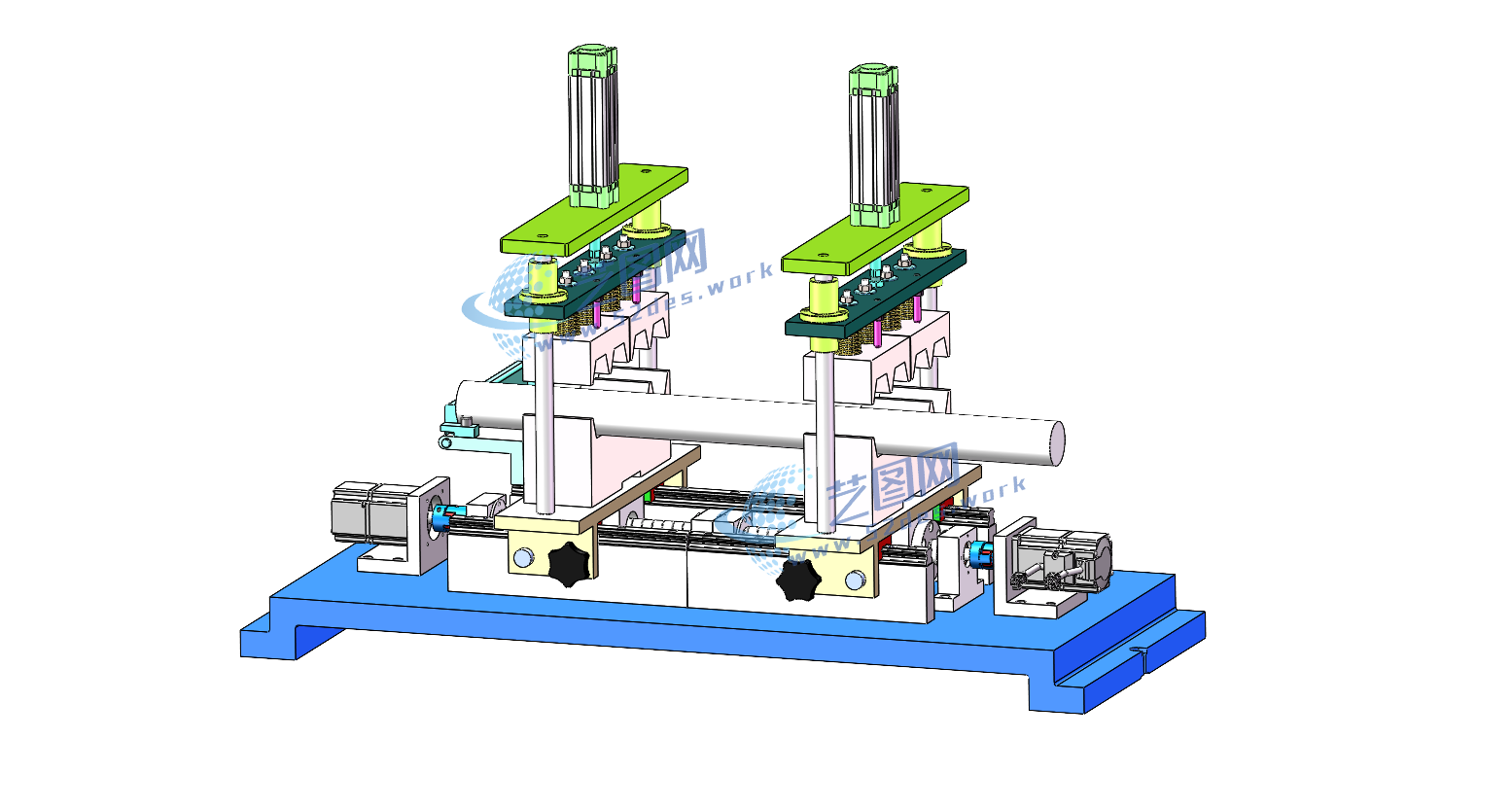

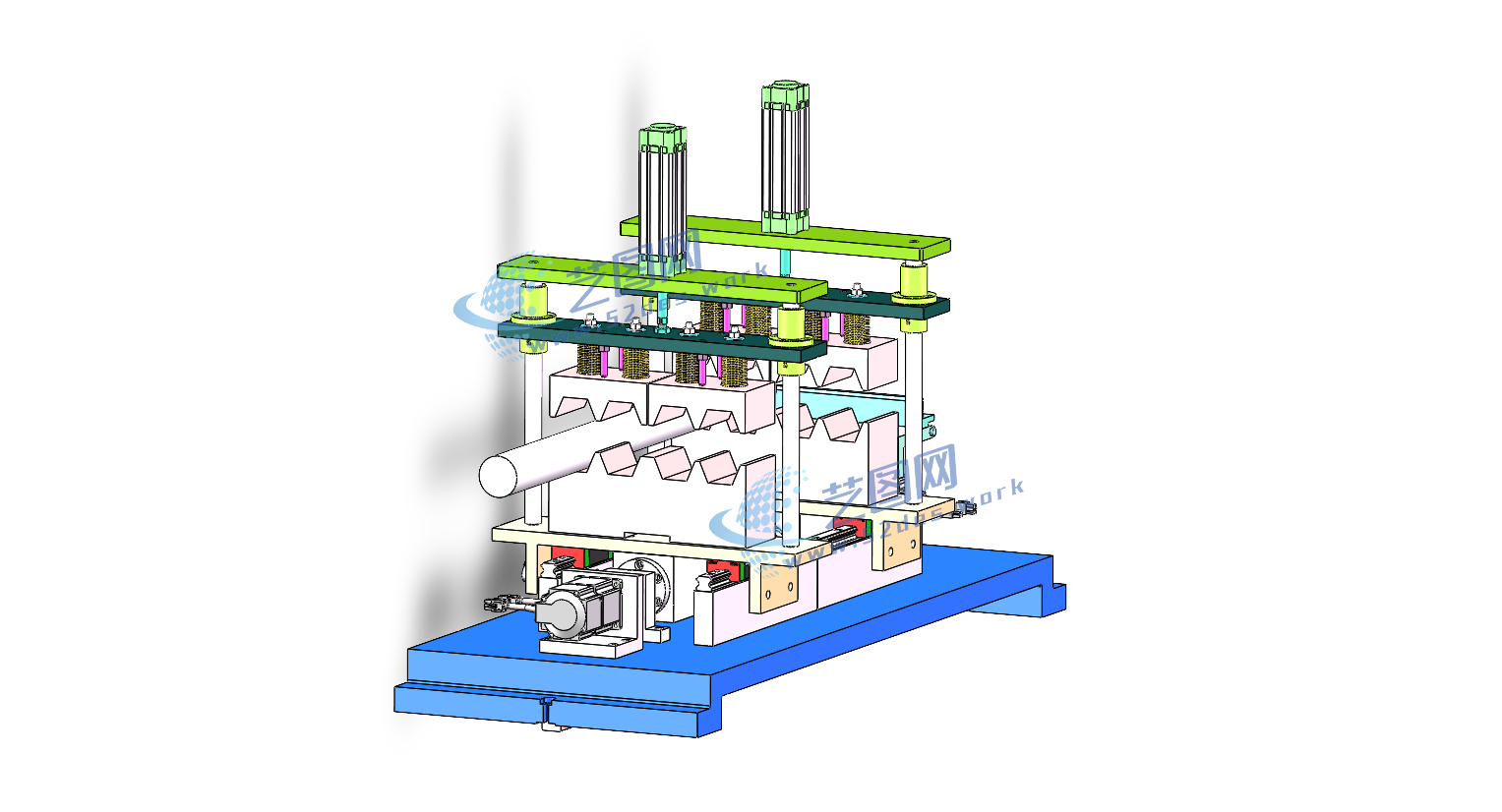

托辊管体夹具solidworks24版三维装配模型

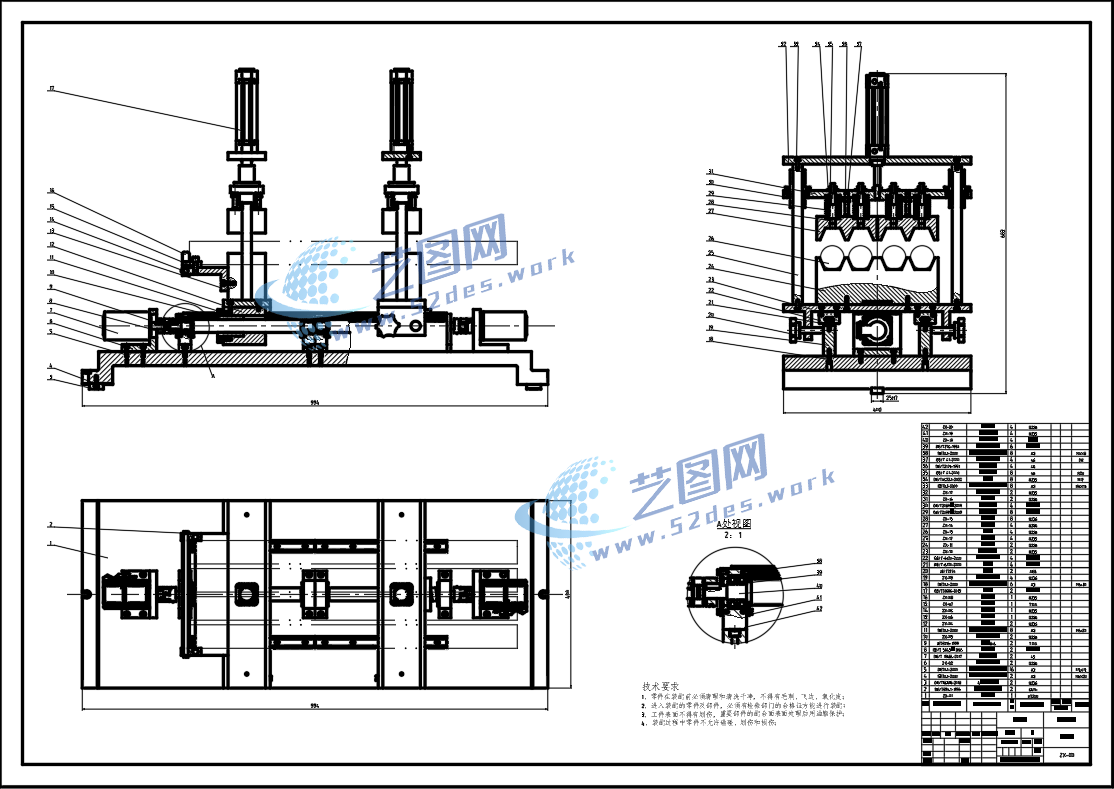

托辊管体夹具CAD装配图

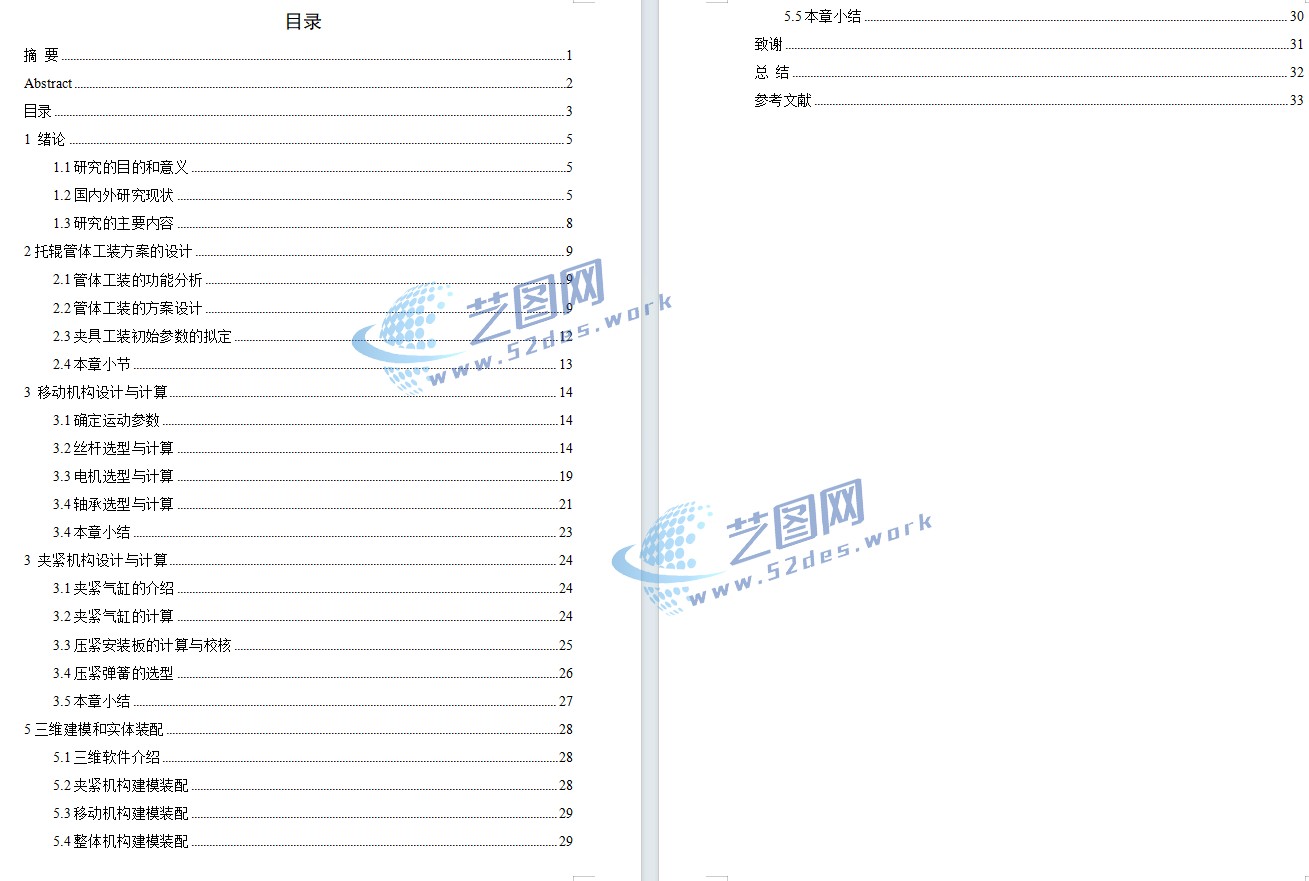

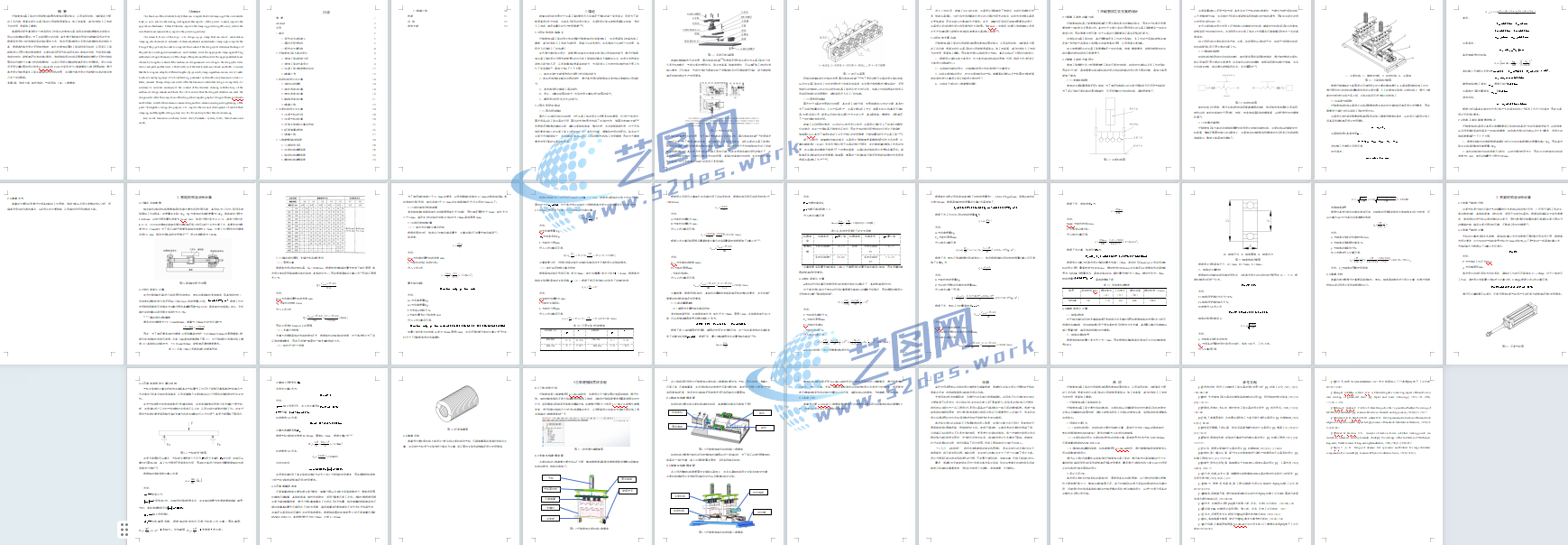

托辊管体设计说明书目录

夹具采用双工位布局设计，两侧独立夹紧单元能够同时完成托辊管体的定位与固定，提高加工效率。底部设置直线导轨及丝杠调节机构，可根据不同规格管体长度进行位置调整，增强工装的通用性。夹紧部分采用垂直升降压紧结构，通过电机或气液驱动实现快速夹紧与释放，满足自动化生产线的使用需求。
