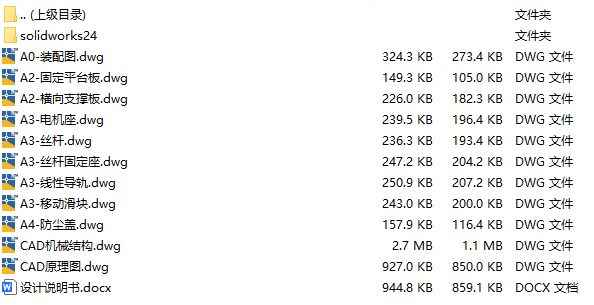

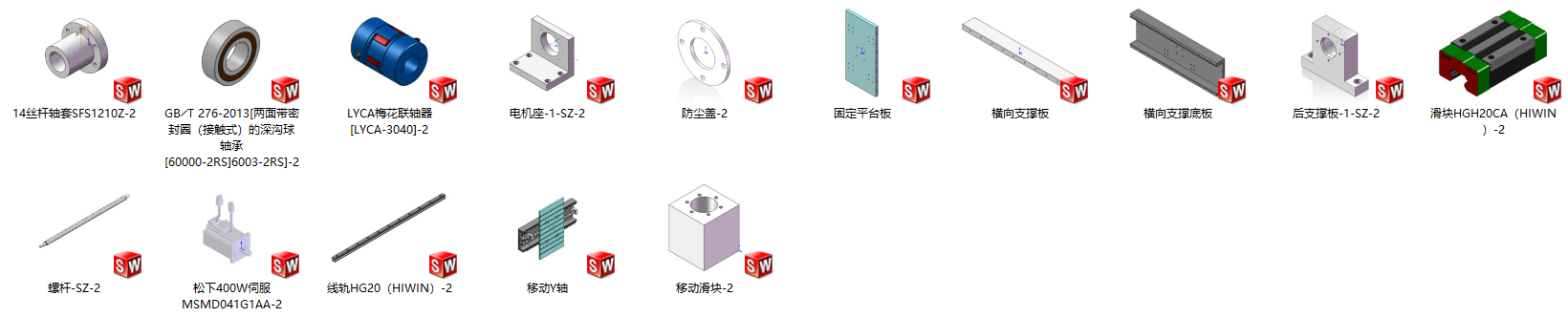

文件内容：solidworks24三维模型、CAD图纸、设计说明书 铣床Y轴设计soldiworks24三维模型含单个零件图和整体装配图

数控铣床Y轴结构设计 滚珠丝杠直线导轨进给系统

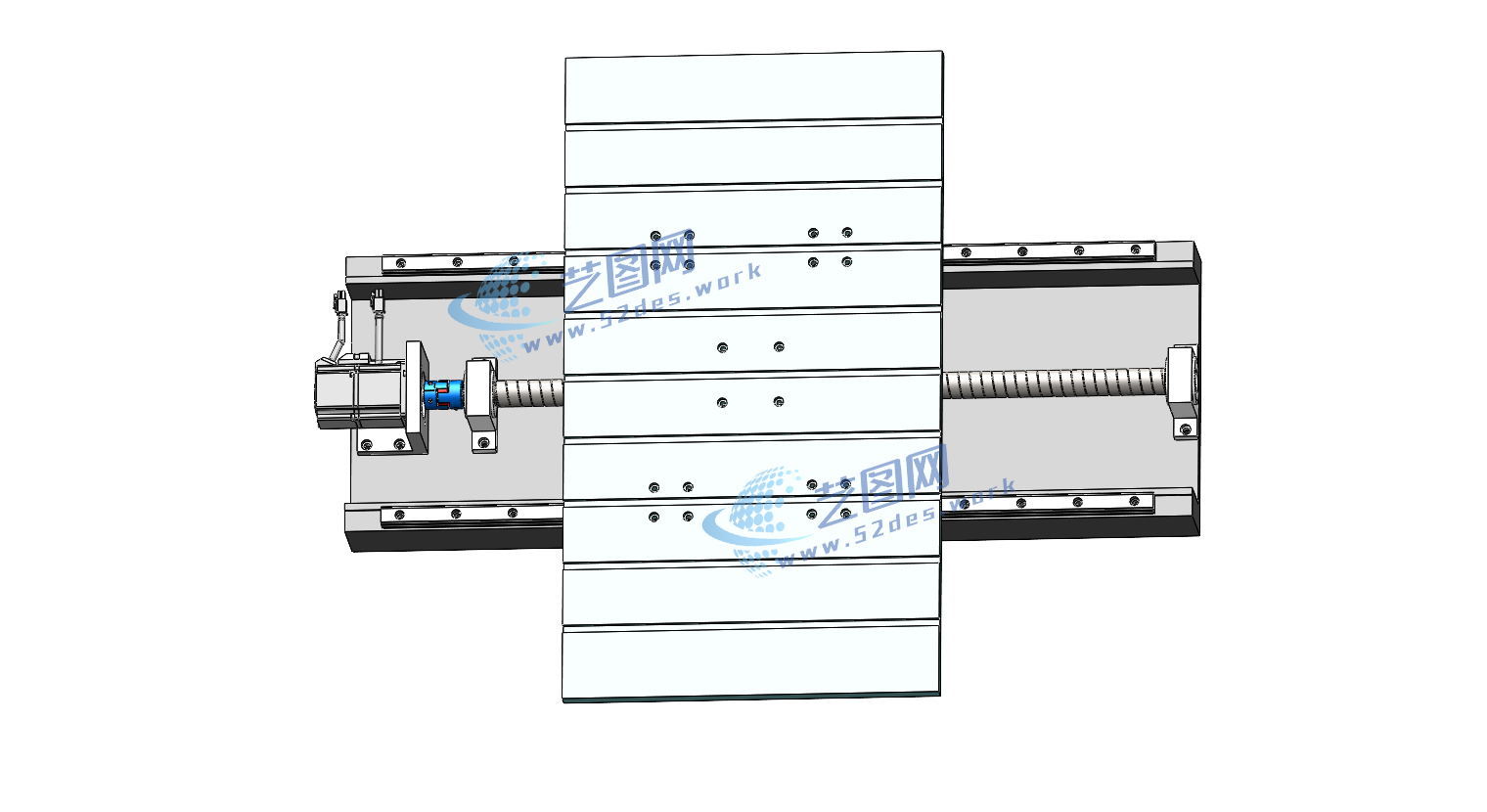

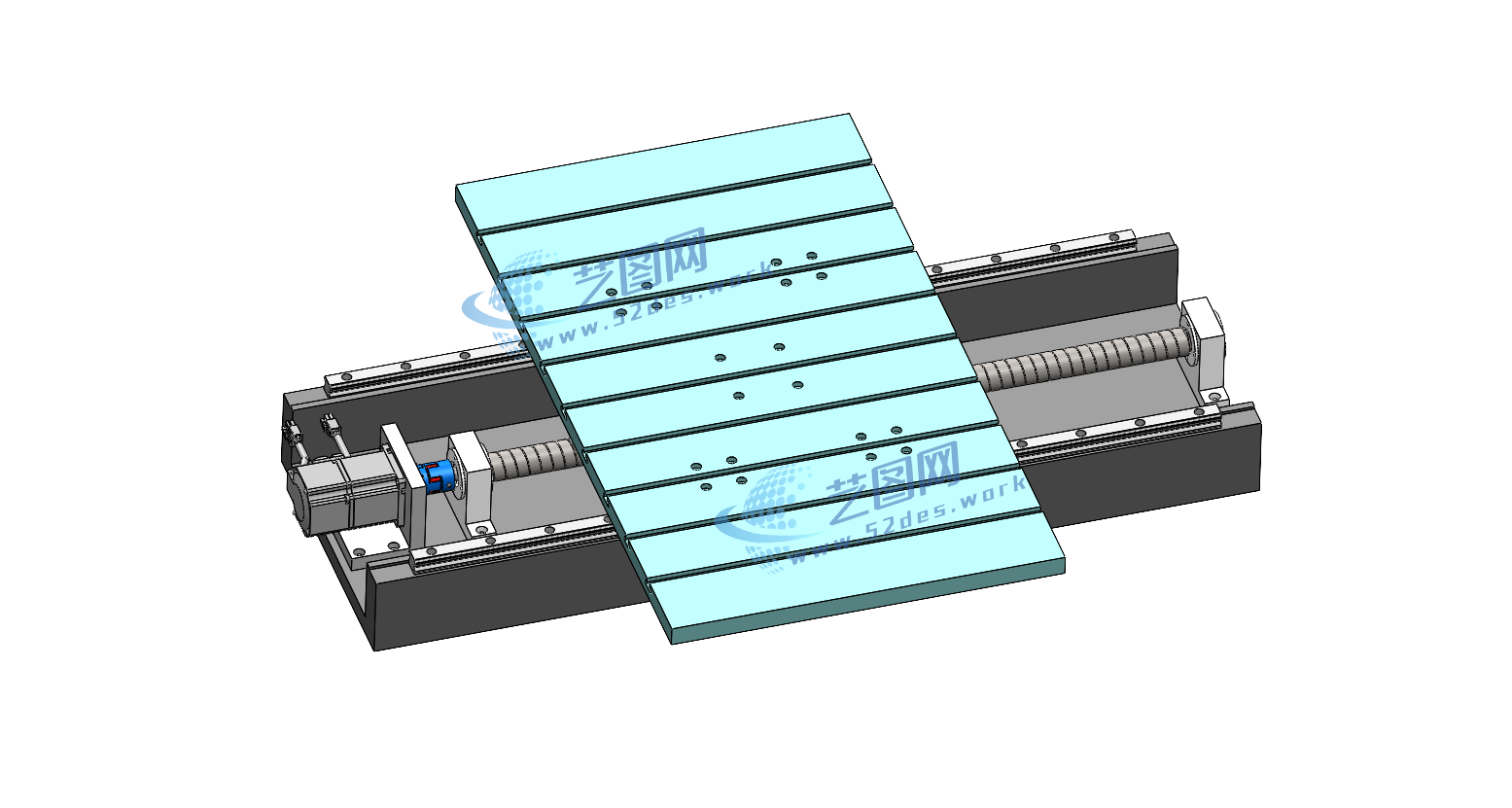

数控铣床Y轴进给结构，主要由工作台、直线导轨、滚珠丝杠、伺服驱动组件及支撑底座组成。通过滚珠丝杠传动与直线导轨导向，实现工作台沿Y方向的高精度移动，具有传动平稳、定位精度高、结构刚性强等特点，适用于数控铣床及加工中心进给系统设计。

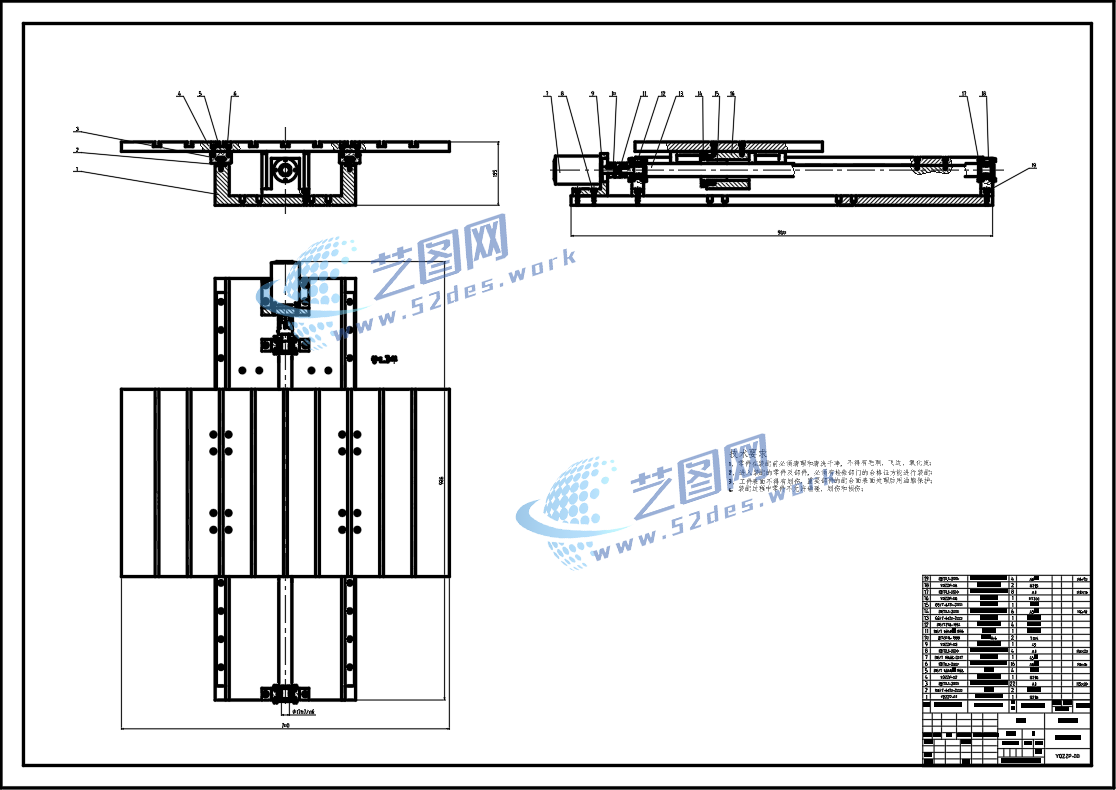

数控铣床Y轴进给机构装配图

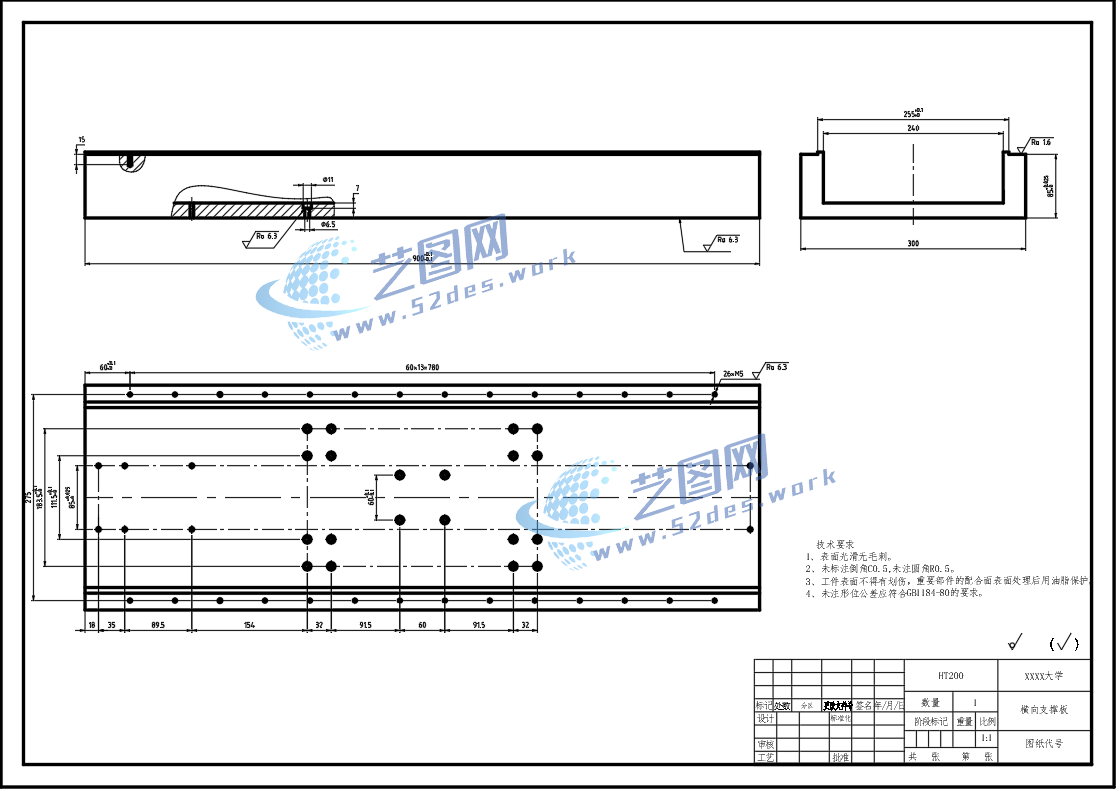

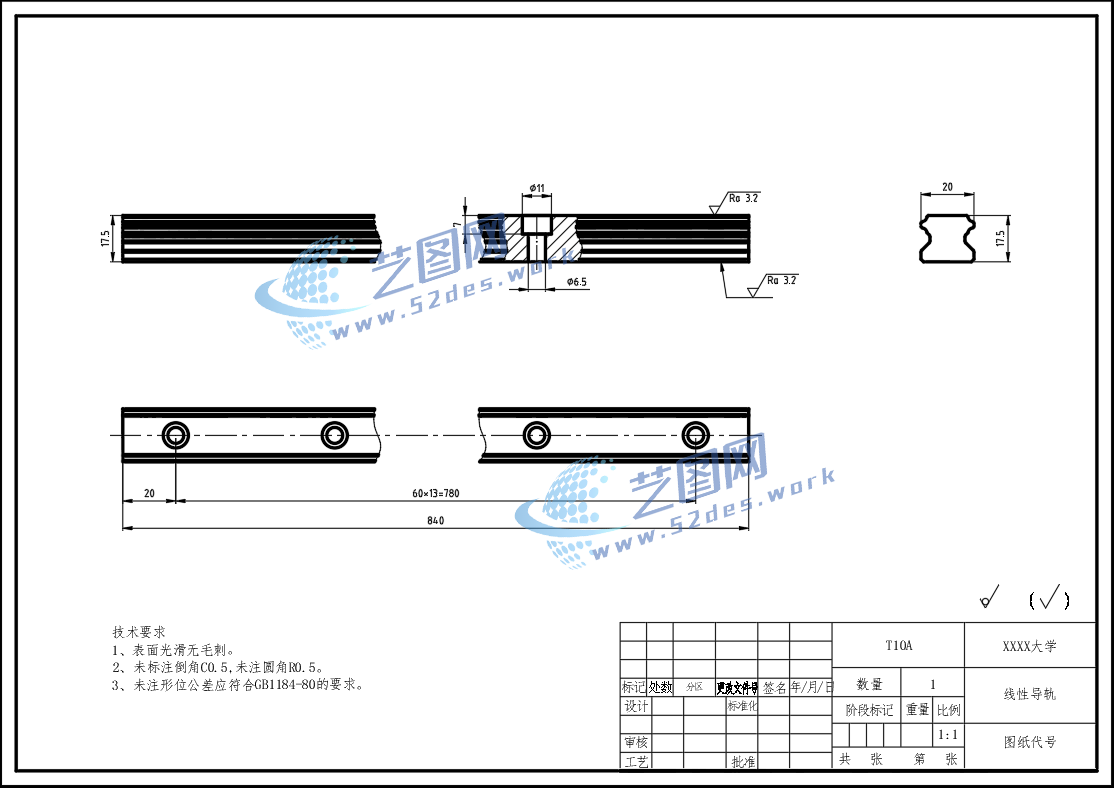

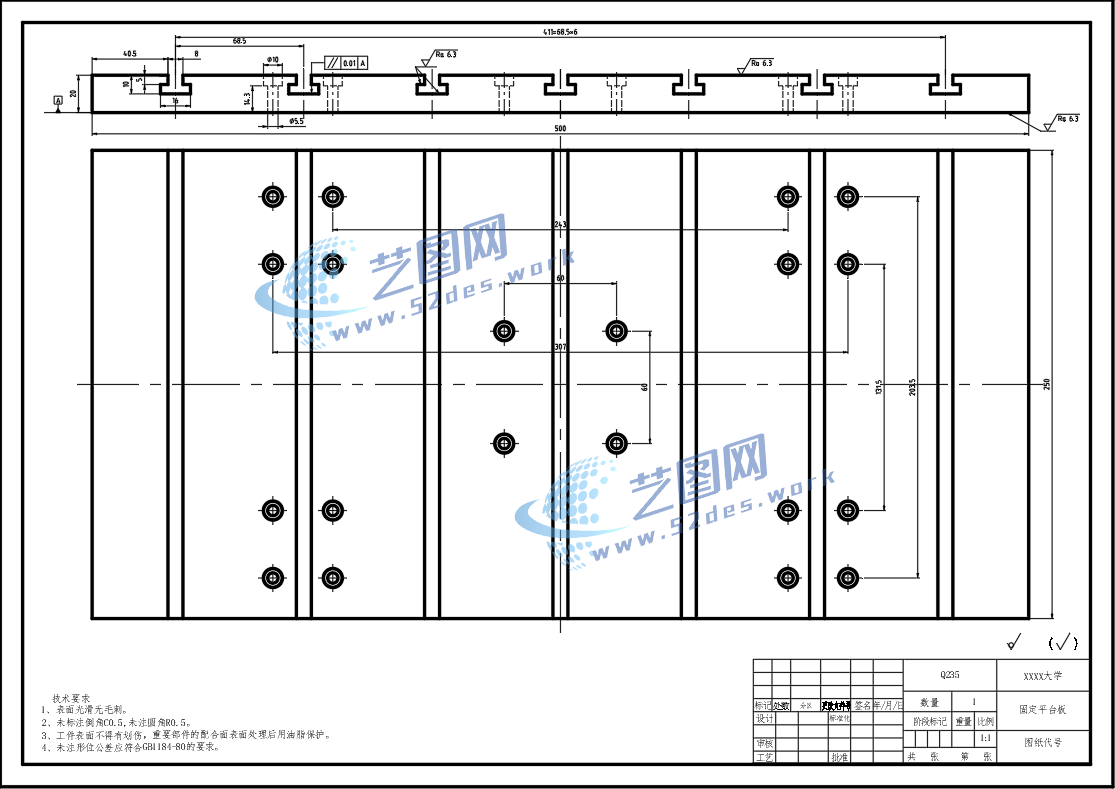

数控铣床Y轴进给机构的工程设计图，主要包括Y轴滑台、直线导轨、滚珠丝杠、支撑座以及传动连接组件等结构。该机构通过滚珠丝杠传动实现工作台沿Y方向的精密移动，采用直线导轨进行运动导向，保证机床运行过程中的定位精度和运动稳定性，适用于数控铣床及加工中心进给系统设计。

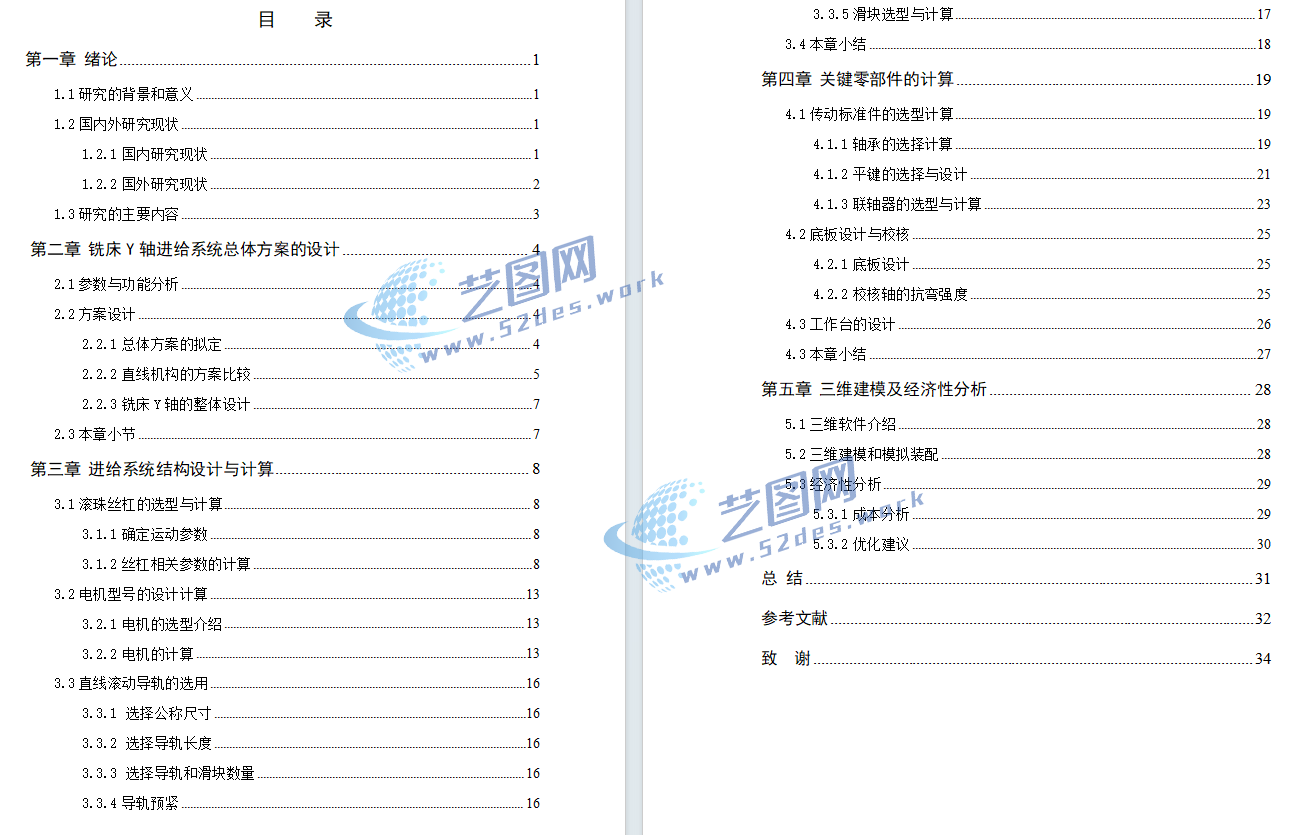

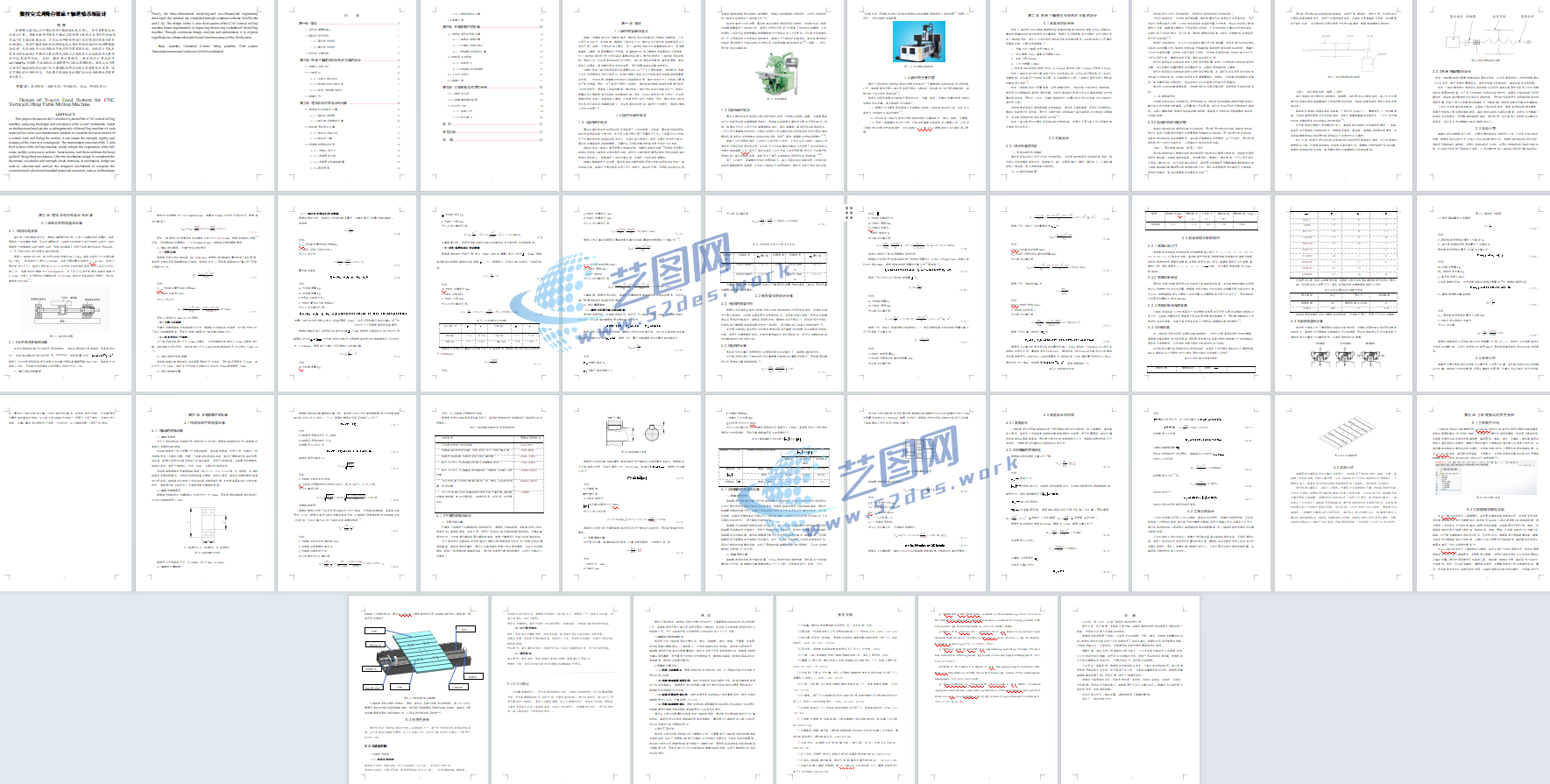

铣床Y轴结构设计说明书目录

该Y轴机构采用双导轨支撑与集中驱动布局形式，提高运动部件承载能力和抗倾覆能力。滚珠丝杠两端采用支撑固定结构，降低高速运动过程中的振动与传动误差；导轨与滑块配合实现低摩擦、高刚度运动，提高机床动态响应性能。整体结构具有传动效率高、定位精度高、运行平稳、维护方便等特点，适用于高精度数控铣床、加工中心等装备的进给运动系统设计。
