刹车泵壳体车端面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25441

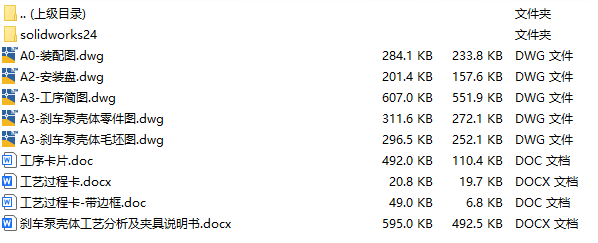

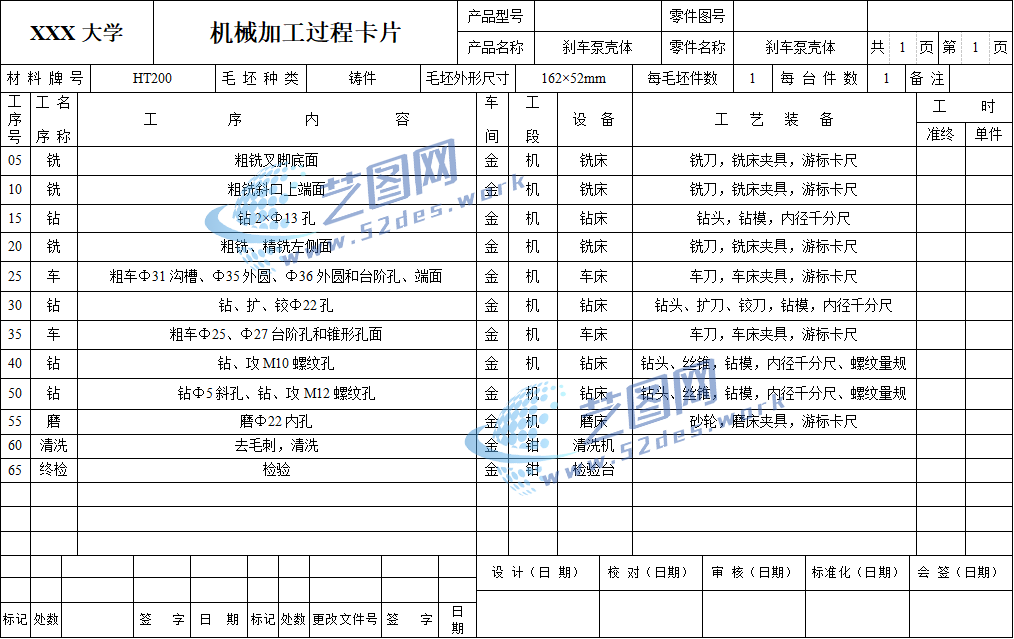

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

刹车泵壳体车端面夹具主要由夹具体、定位机构、压紧机构、支撑元件及回转安装结构组成。夹具根据刹车泵壳体结构特点，采用内孔及外圆作为主要定位基准，通过定位支撑与压紧机构实现工件可靠固定，保证车削端面加工时的稳定性。

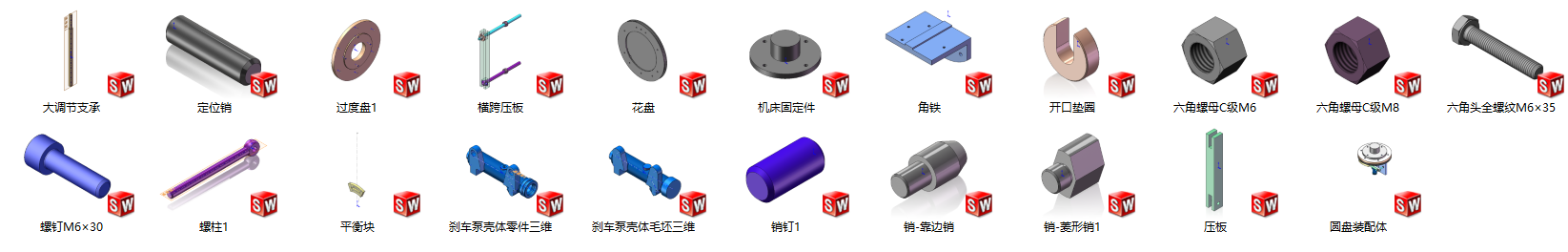

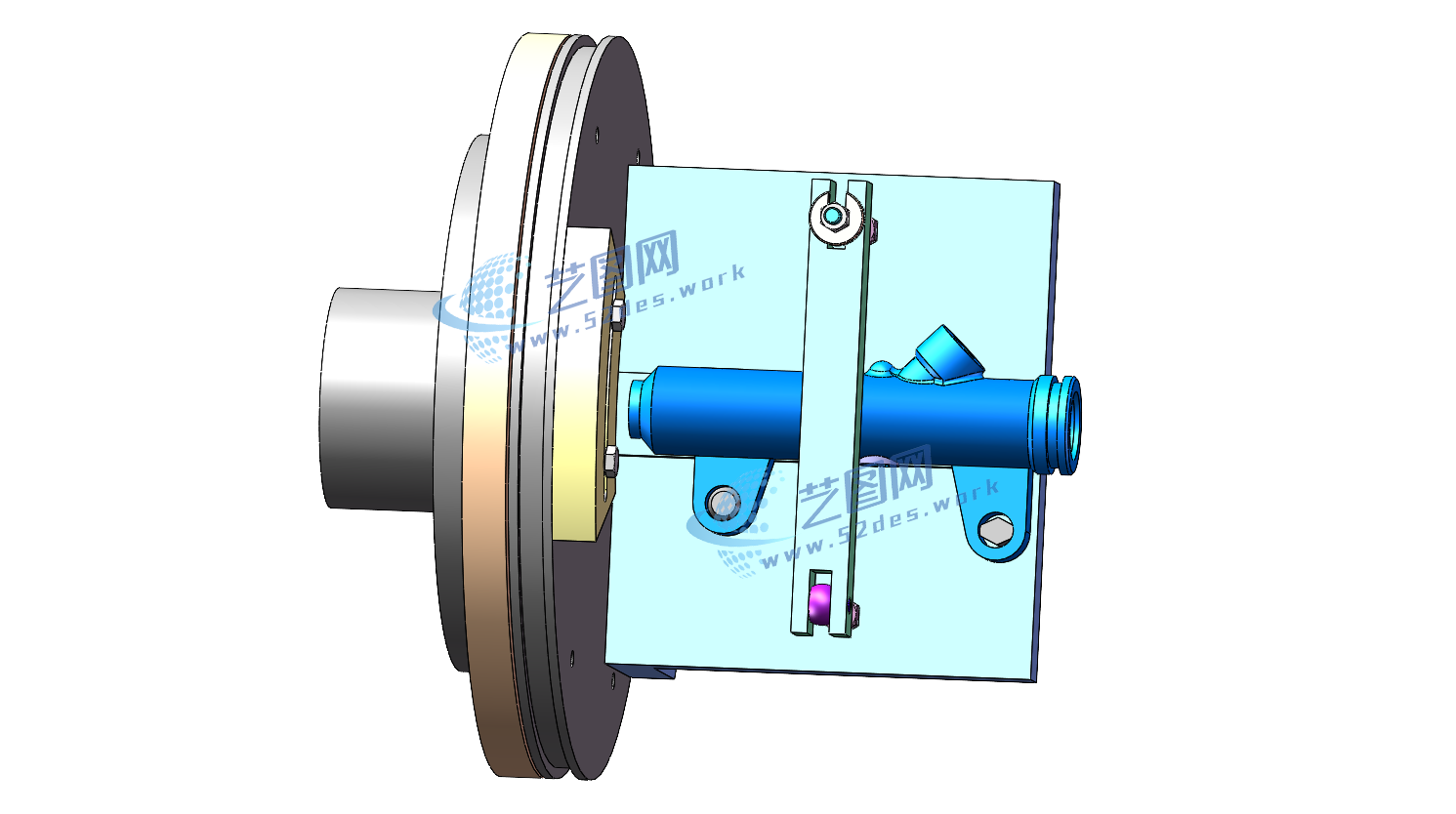

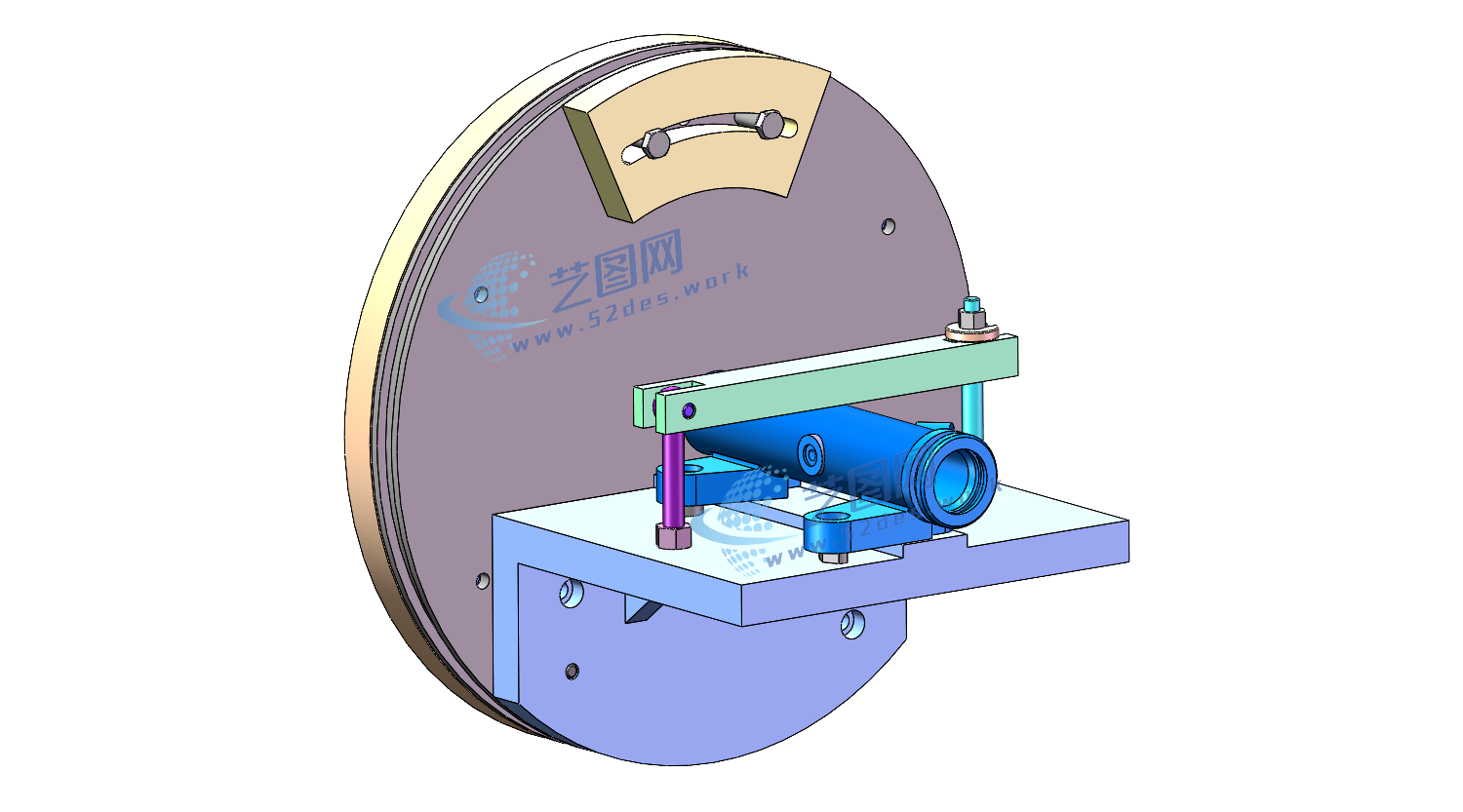

刹车泵壳体夹具solidworks24版三维装配模型

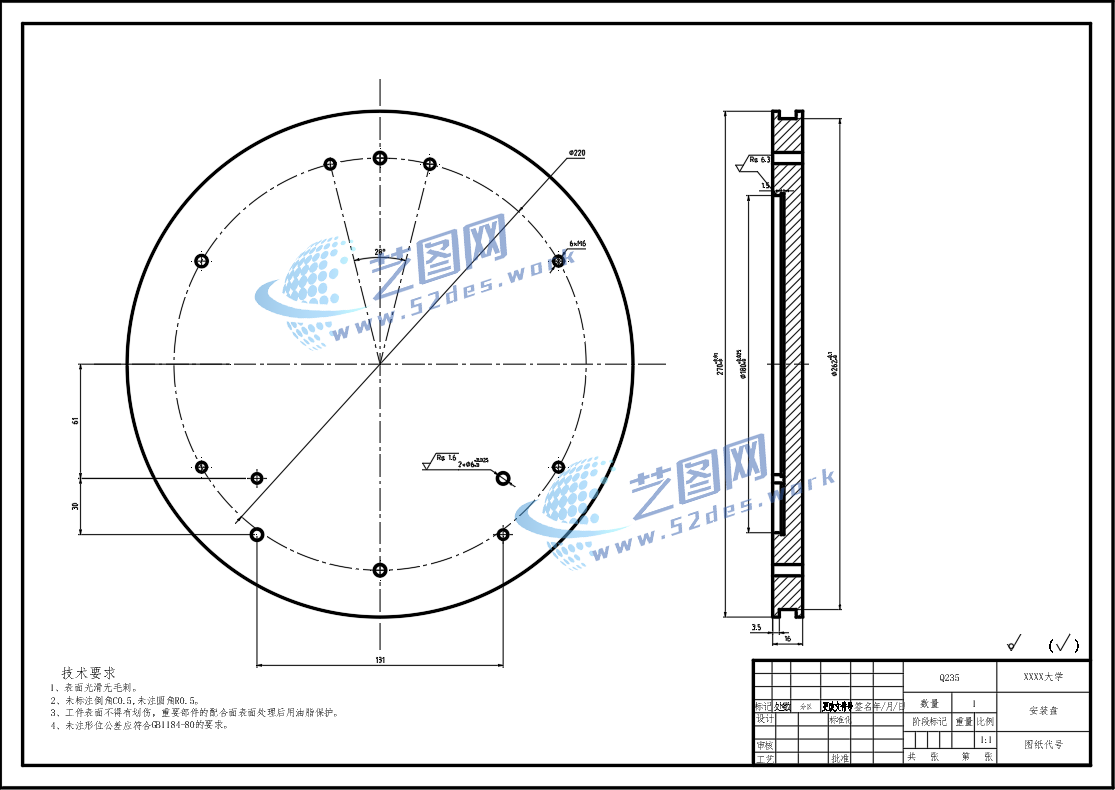

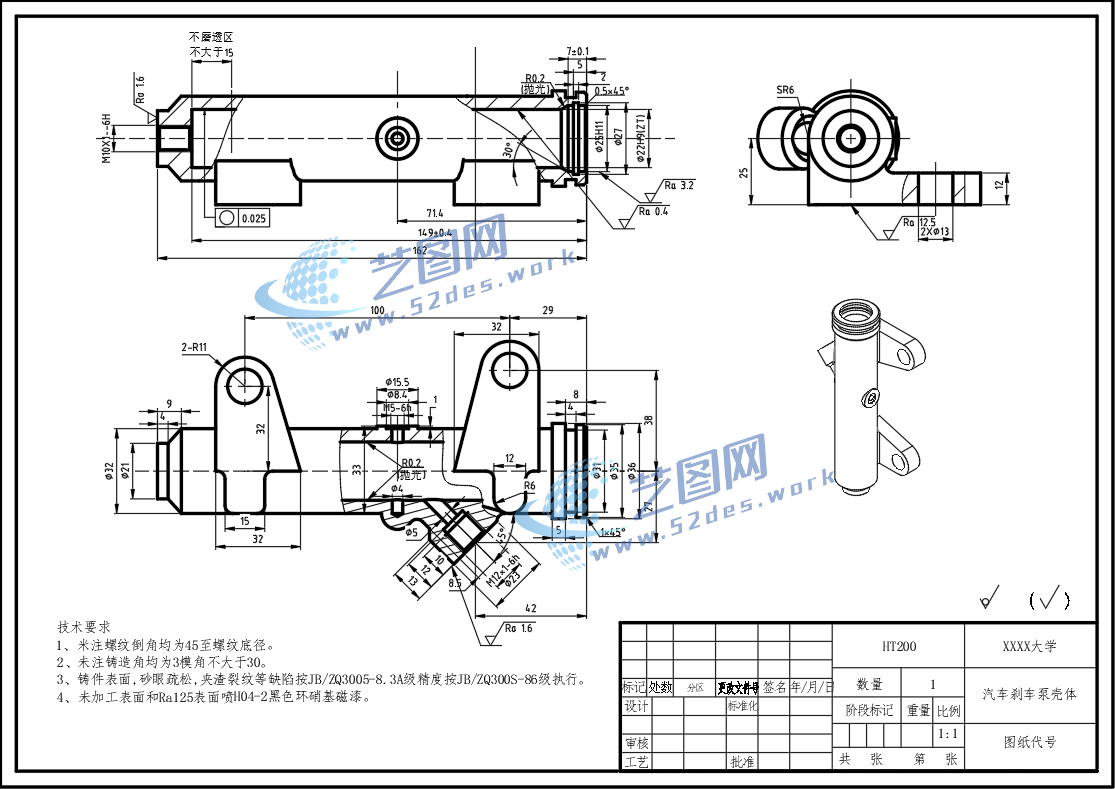

刹车泵壳体夹具CAD装配图 刹车泵壳体CAD零件图

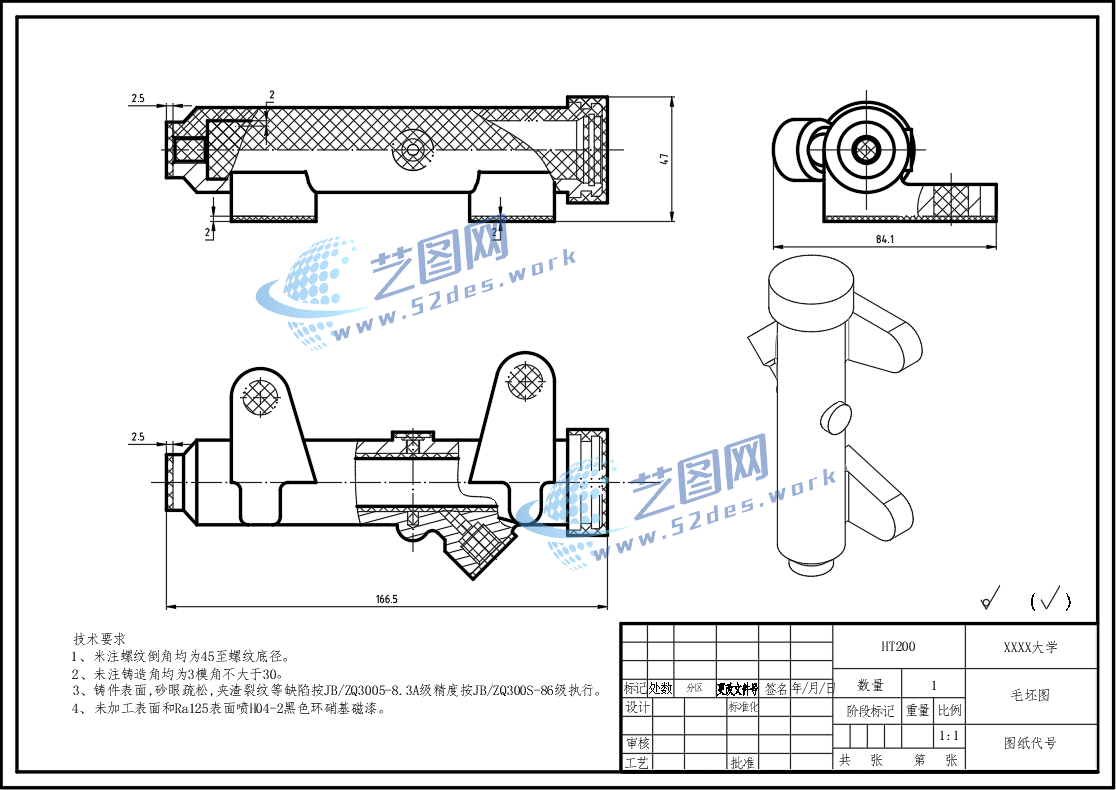

刹车泵壳体CAD毛坯图

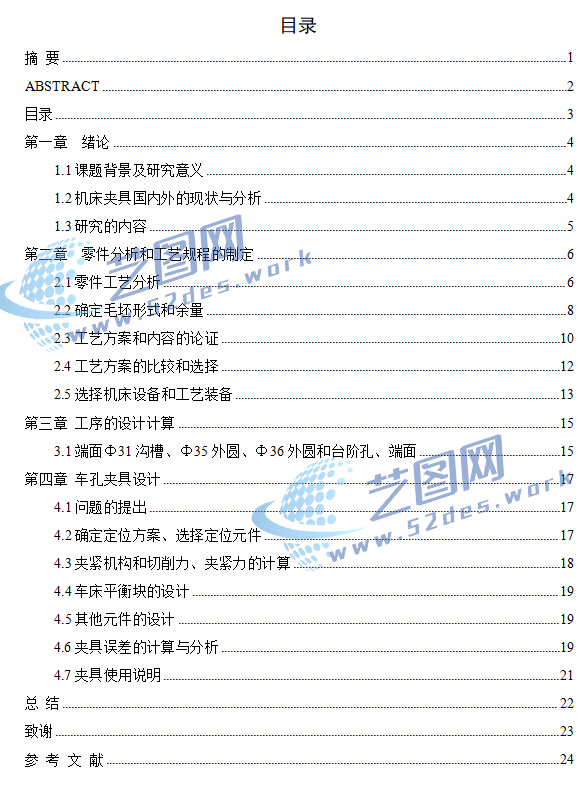

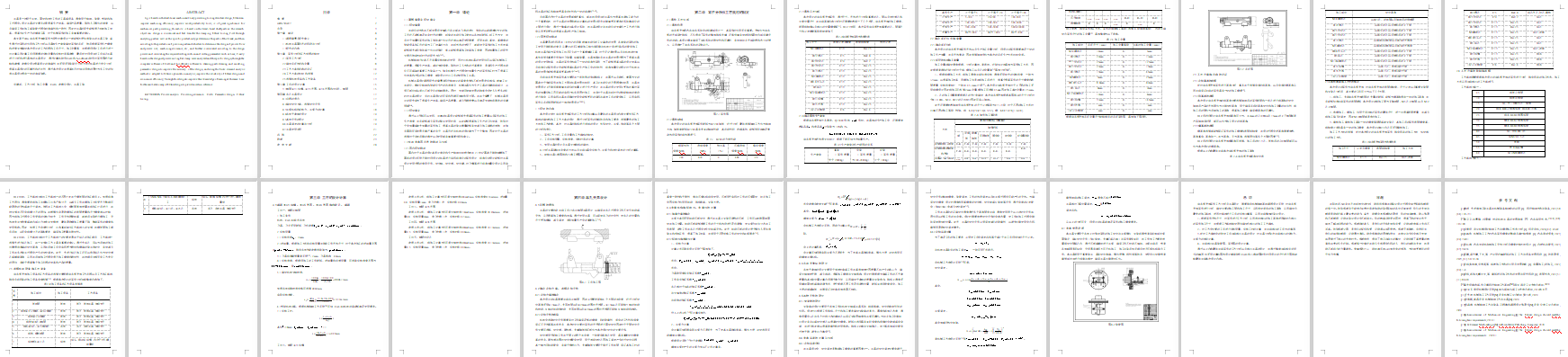

刹车泵壳体设计说明书目录 刹车泵壳体设计说明书内容

该夹具通过合理设计定位与夹紧方式，提高工件加工过程中的刚性和同轴定位精度，减少加工振动对端面质量的影响。整体结构具有定位准确、装夹方便、加工稳定等特点，适用于汽车刹车泵壳体等精密零件的批量车削加工。
