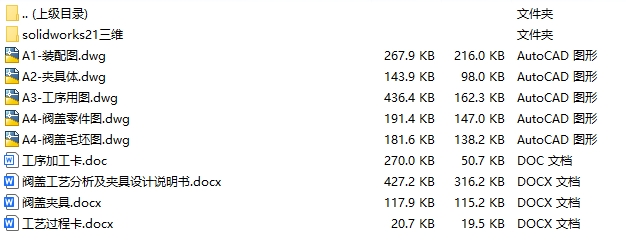

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

夹具需要完成钻Φ14孔，因此必须要求限制6个方面的自由度，经过分析定位基准采用通孔Φ20mm孔、Φ20孔左侧面以及Φ14mm孔侧端面。通孔Φ20mm孔可限制Y轴的移动和转动、X轴的移动和转动，Φ20孔左侧面以及Φ14mm孔侧端面可限制X轴移动和转动，因此对于孔限制可采用定位销，端面限制可采用压片，转动限制可采用靠边销。

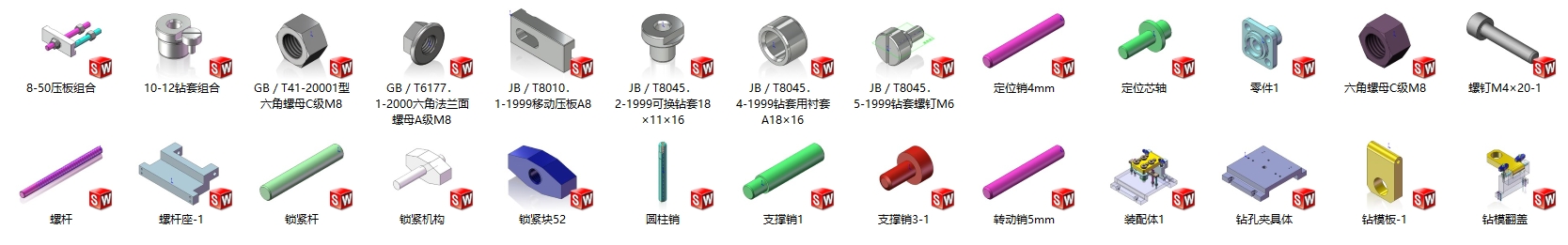

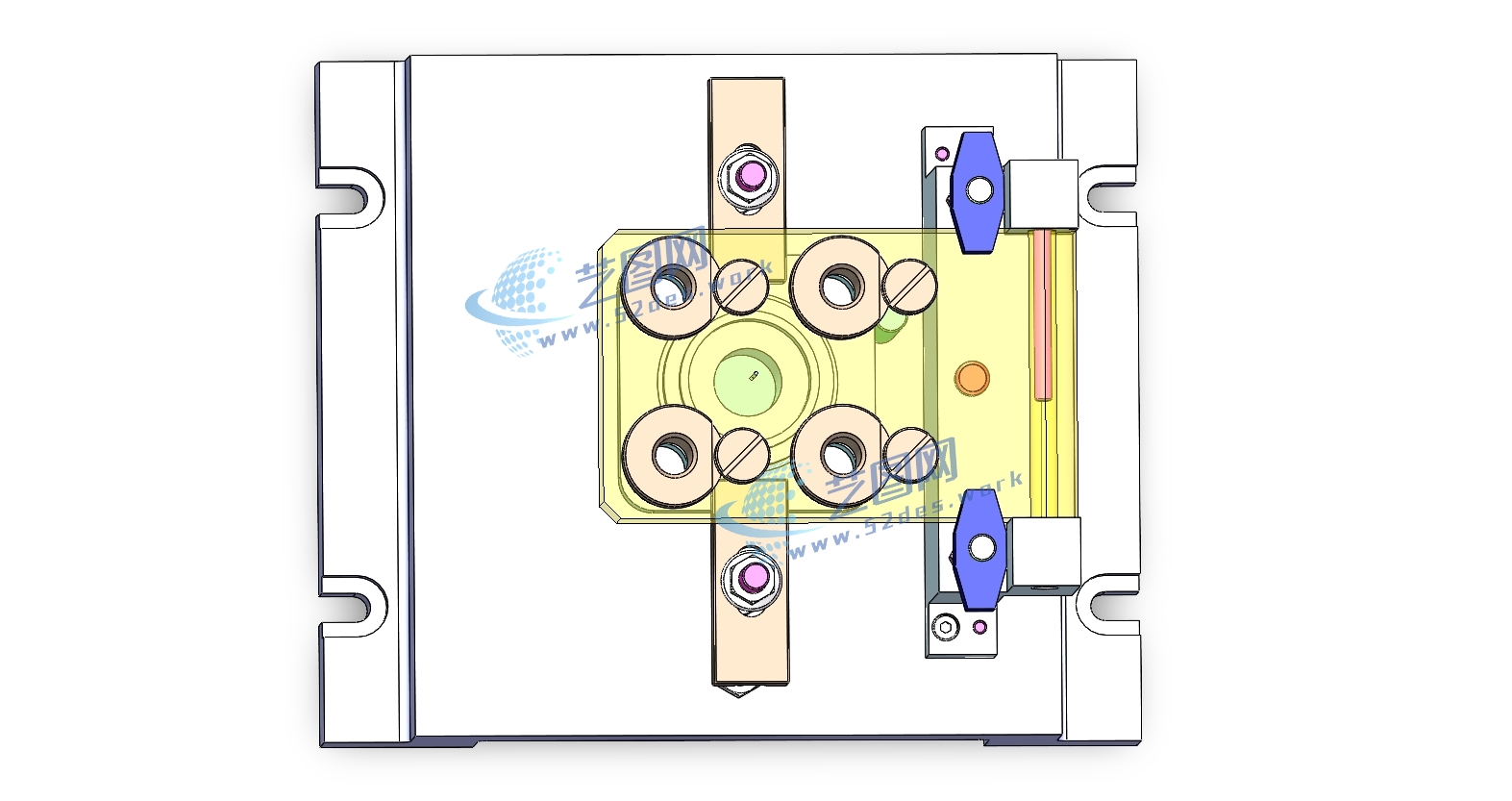

阀盖夹具solidworks24版三维装配模型

夹具采用翻盖式结构的钻模板设计，其加工完成后翻开钻模板然后，松开移动压板取下工件，从而实现钻孔加工。

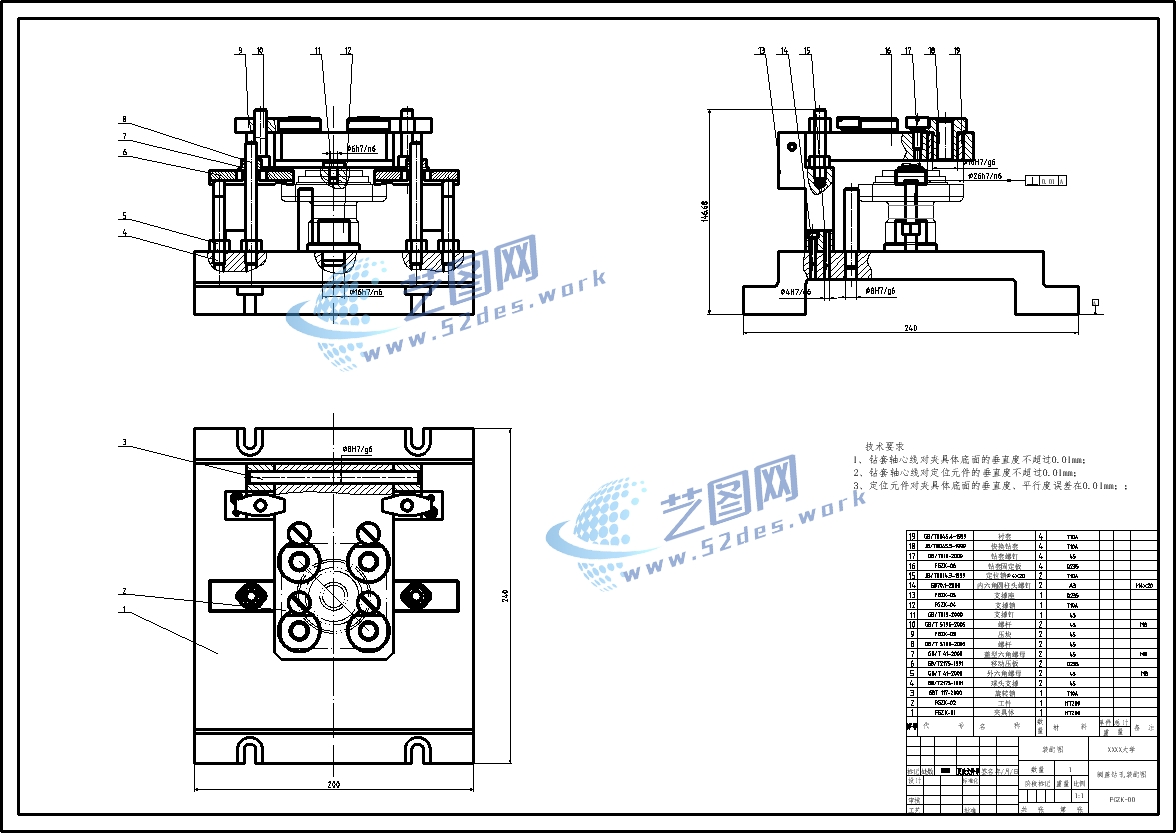

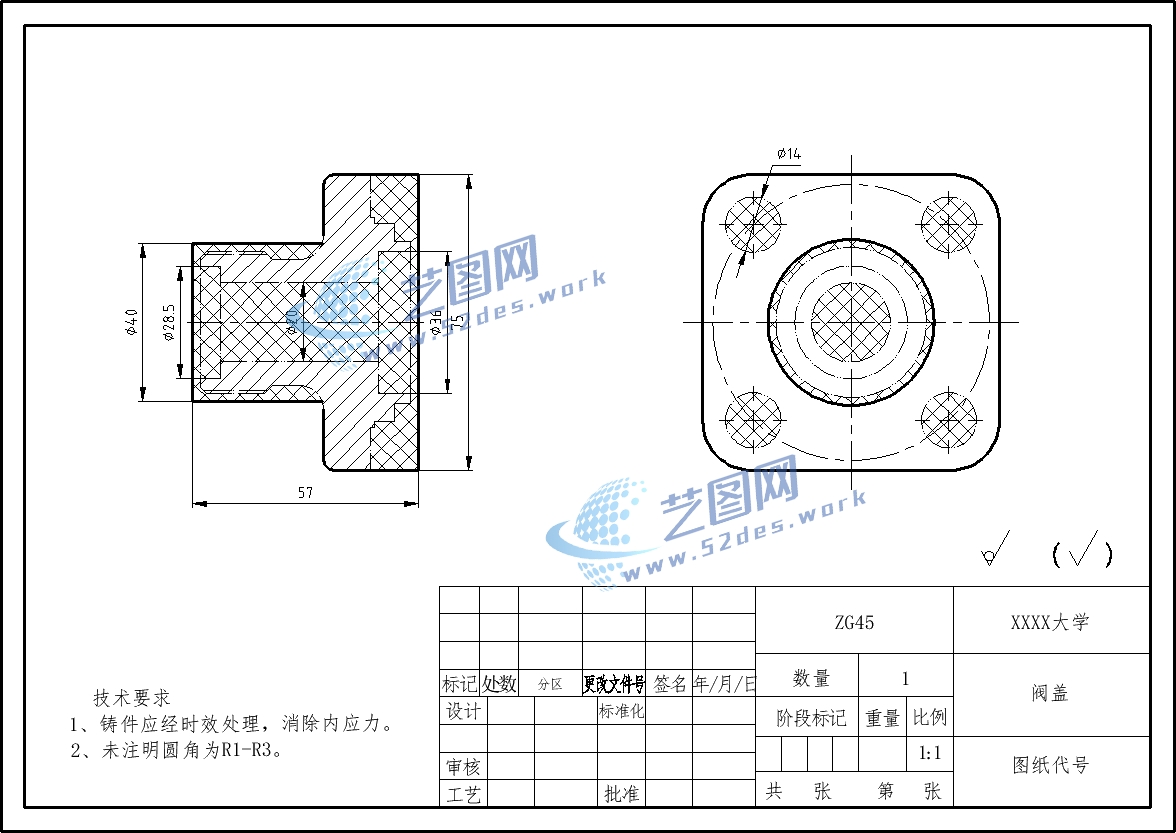

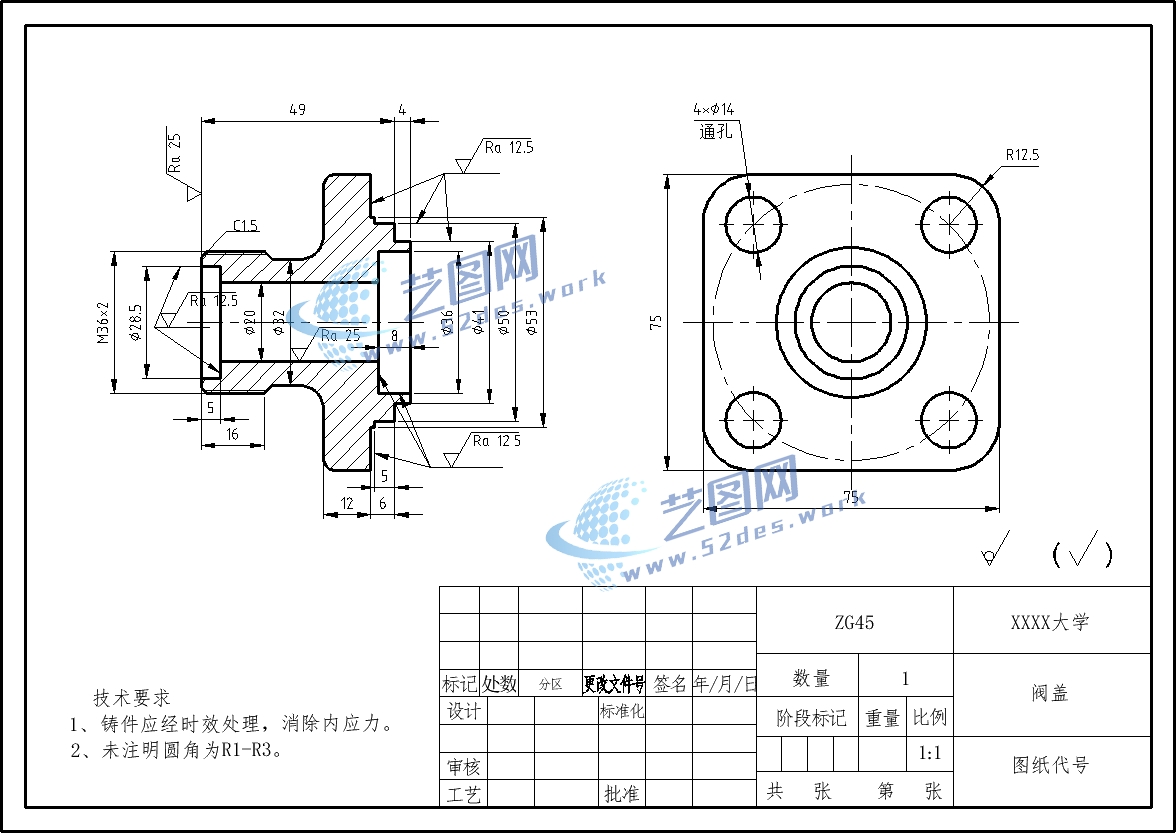

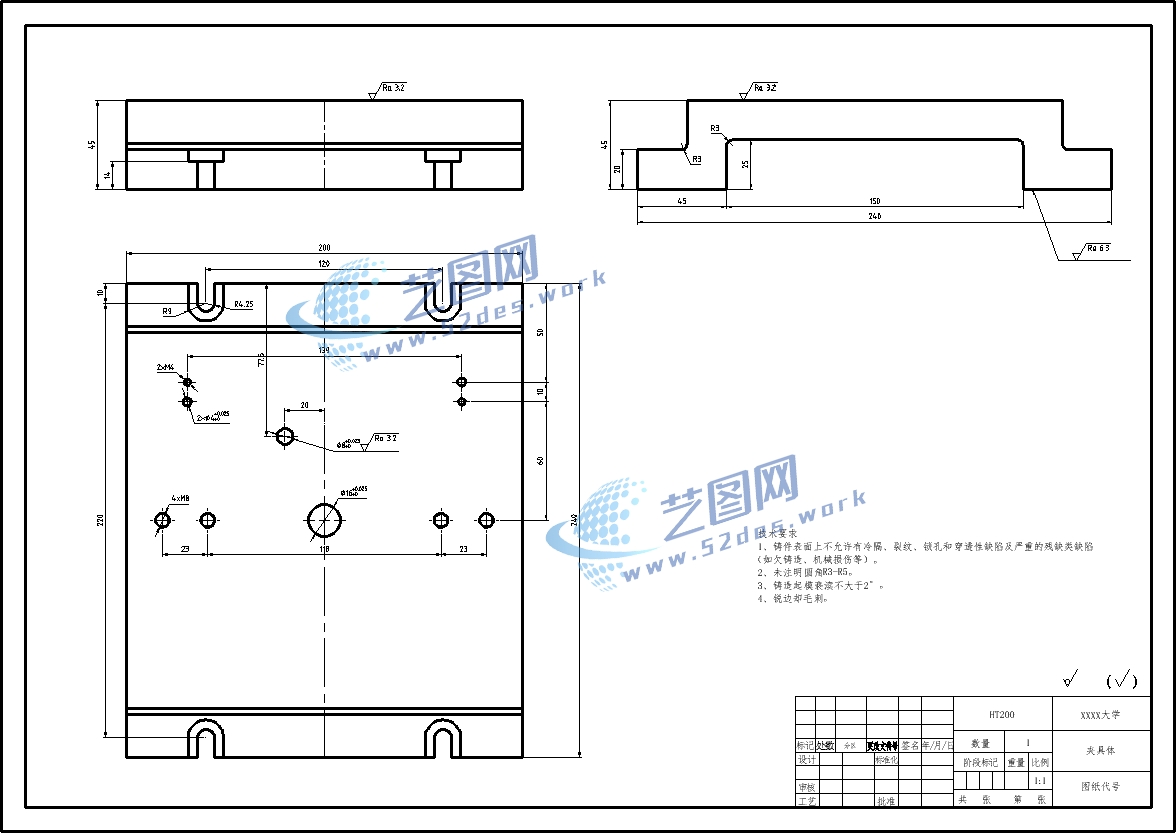

阀盖夹具CAD装配图 阀盖CAD零件图 阀盖CAD夹具体

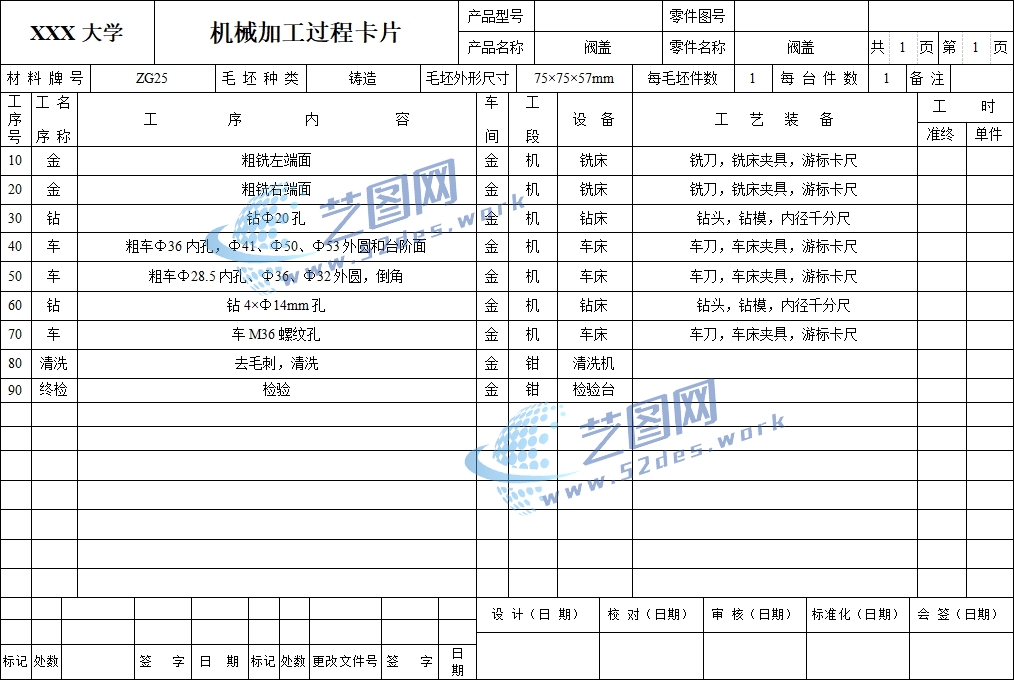

工艺卡其先完成面的加工，然后钻削加工20mm孔，其孔加工完成后续定位可采用此孔定位从而实现对车削的加工，能够方便实现后续零件的加工定位。

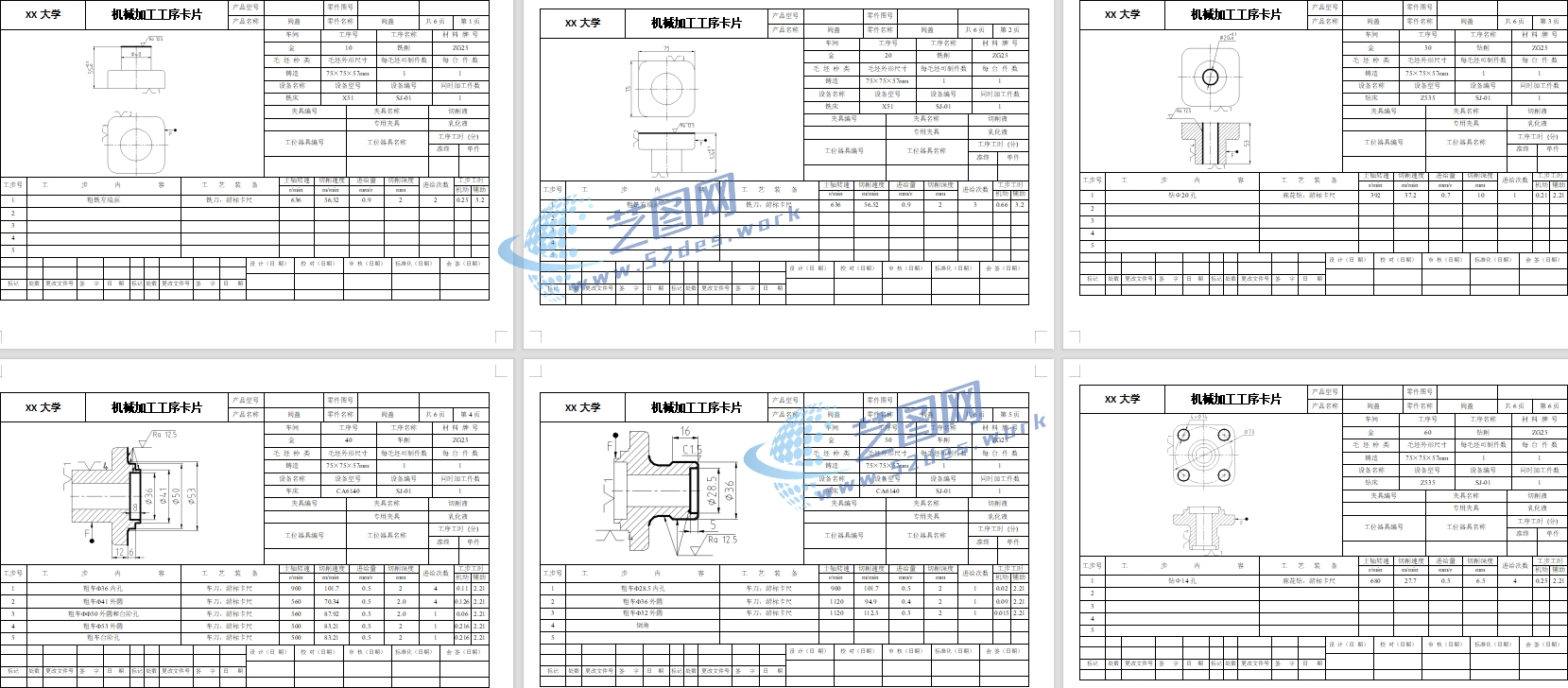

机械加工工序卡

工序卡的工序简图设计有CAD源文件,可修改调整,工序卡上的符号代表限制的自由度，F代表夹紧力等，工序尺寸粗糙度

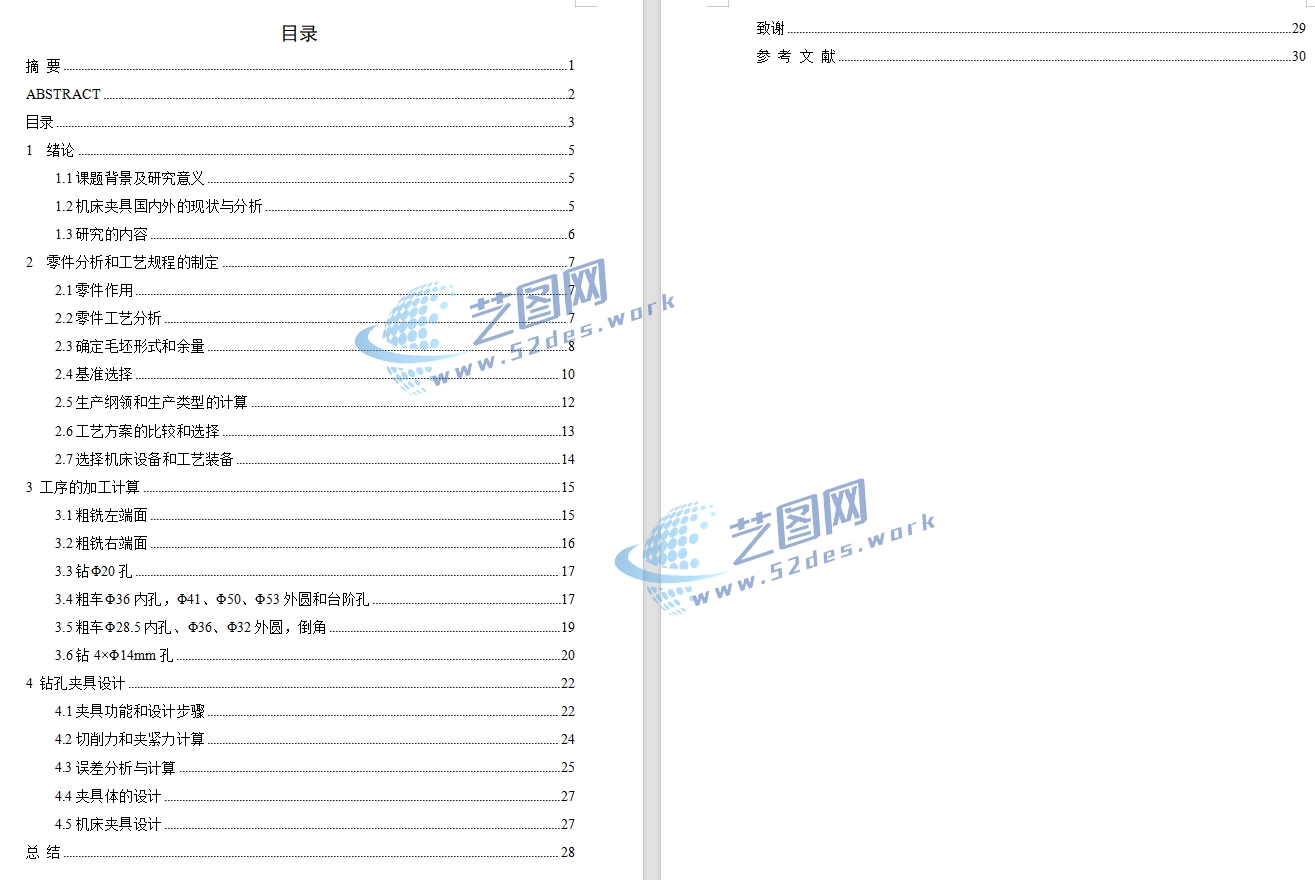

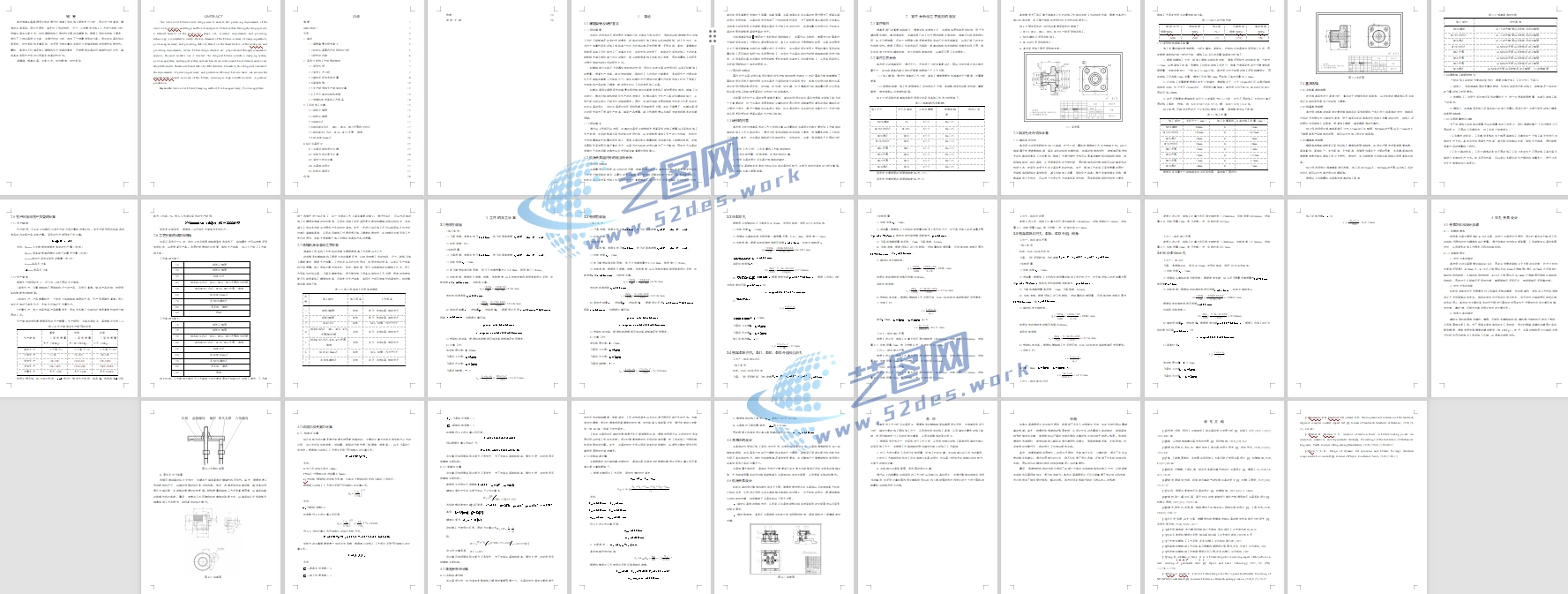

阀盖设计说明书内容
