底板座驾镗36孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25502

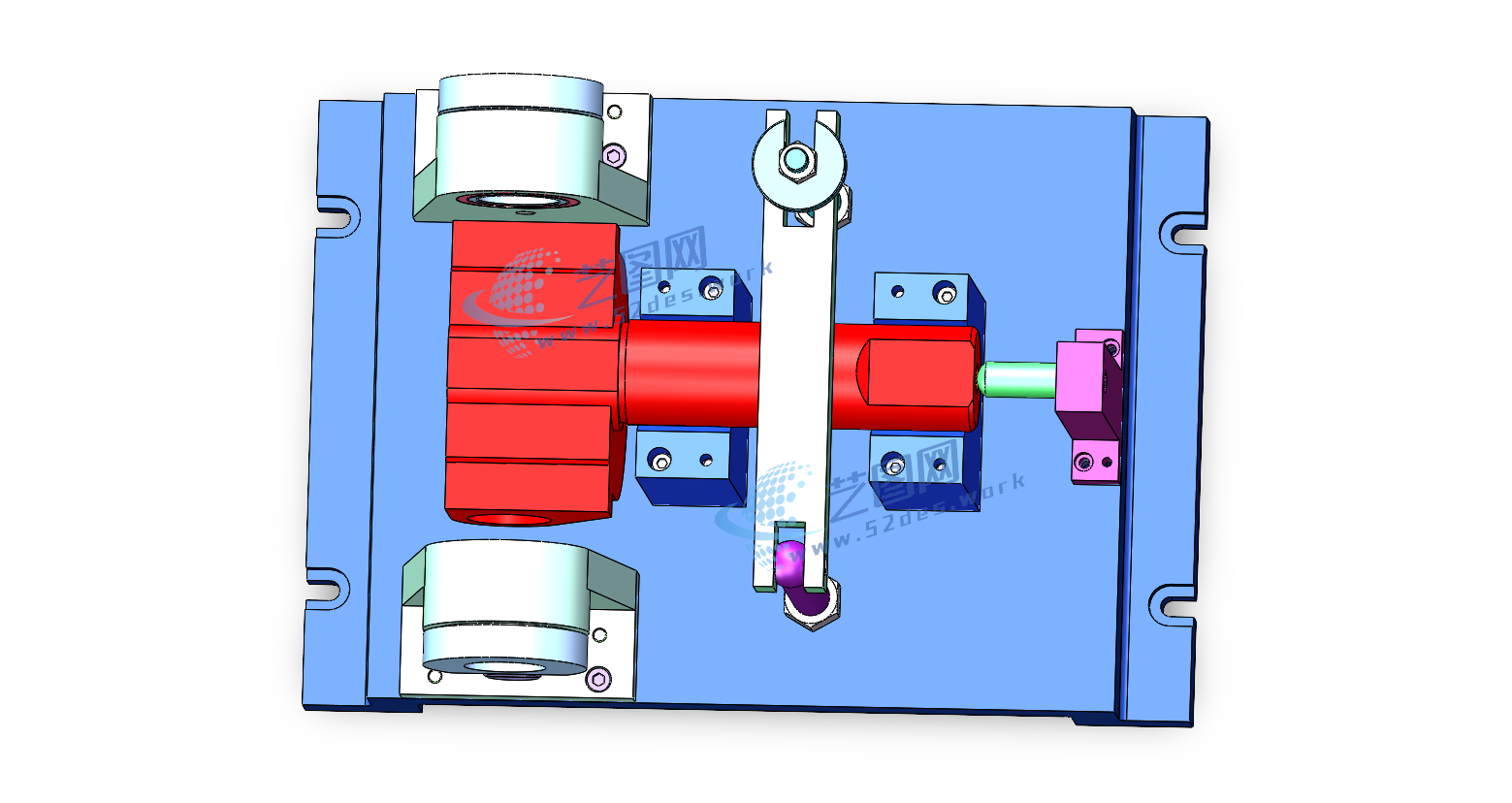

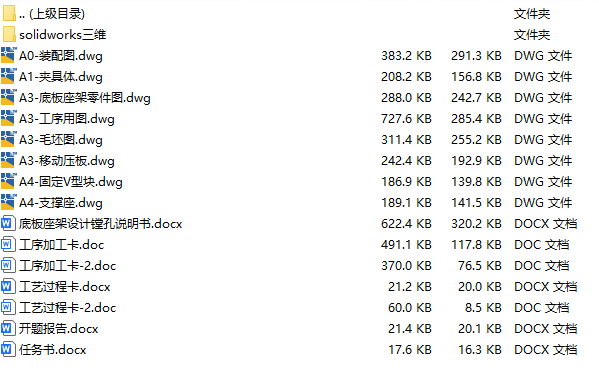

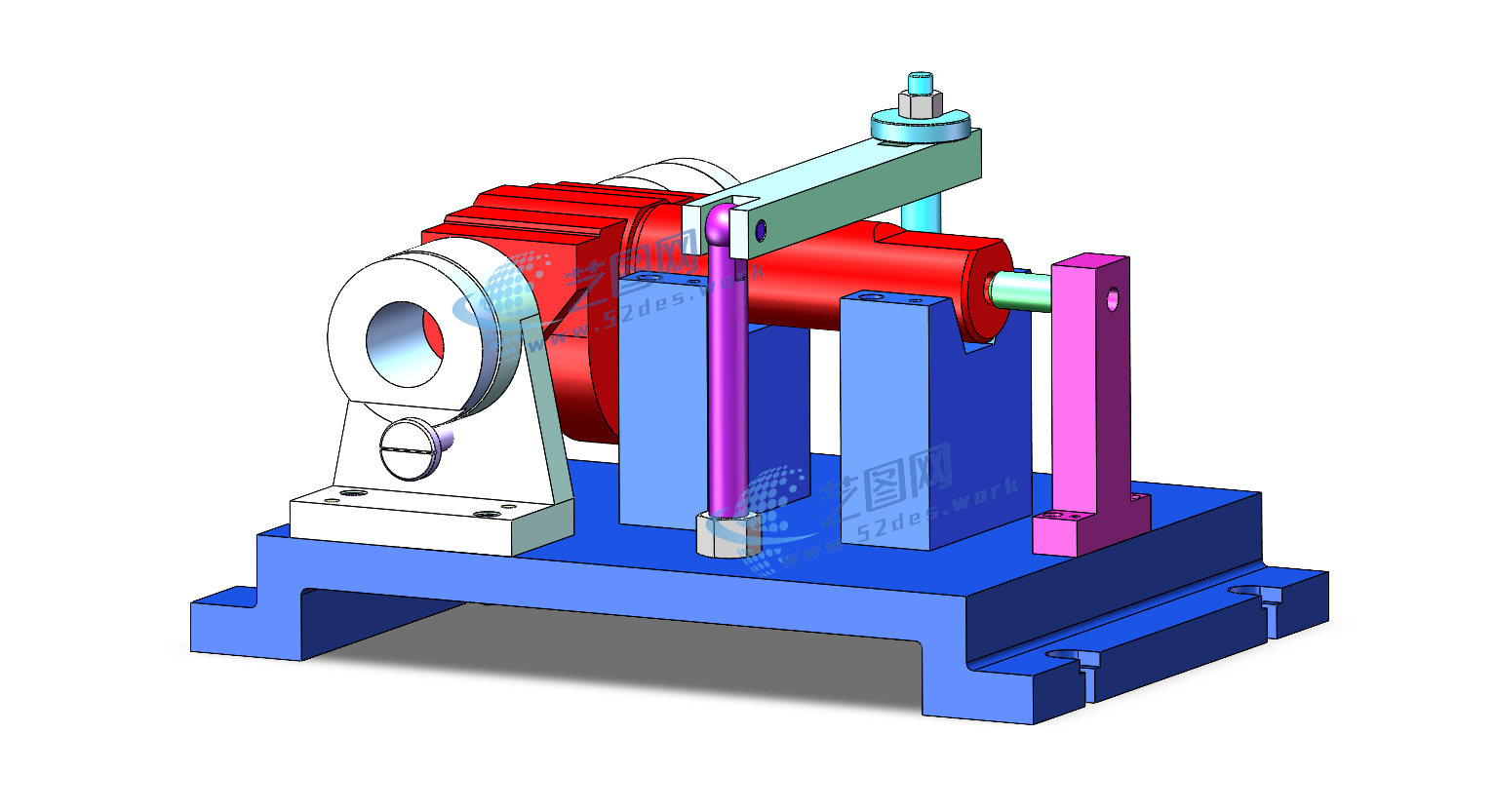

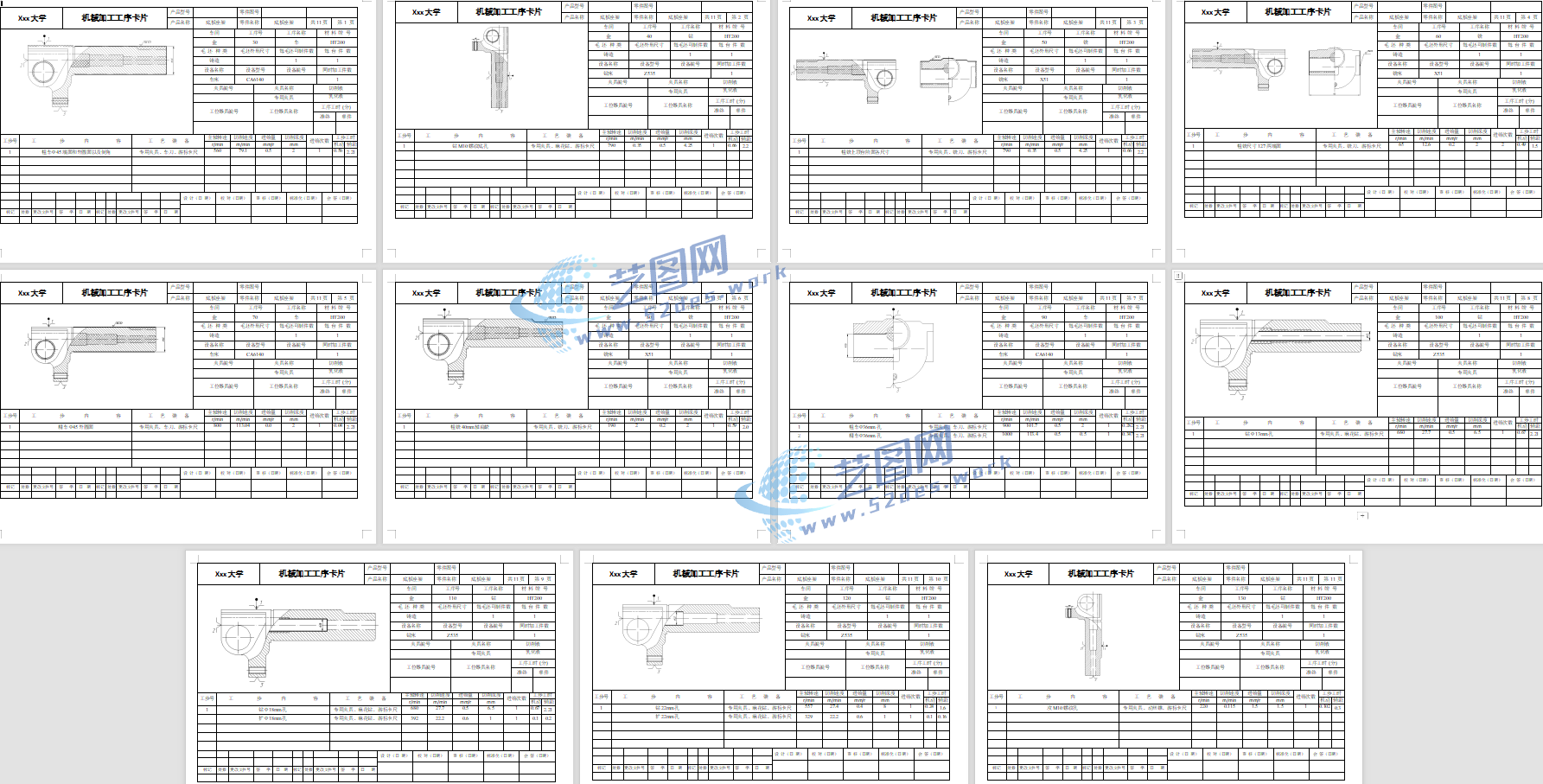

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 底板座驾夹具solidworks24版三维装配模型

底板座架镗36孔夹具采用外圆、V型块及端面支撑钉组合定位方式，通过V型块对工件圆柱外表面进行径向定位，限制工件横向及上下方向的自由度，保证镗孔加工时工件轴线与主轴保持良好的同轴度。端面支撑钉作为轴向定位基准，对工件端面进行可靠支撑，消除轴向窜动，提高镗削过程中的定位稳定性。

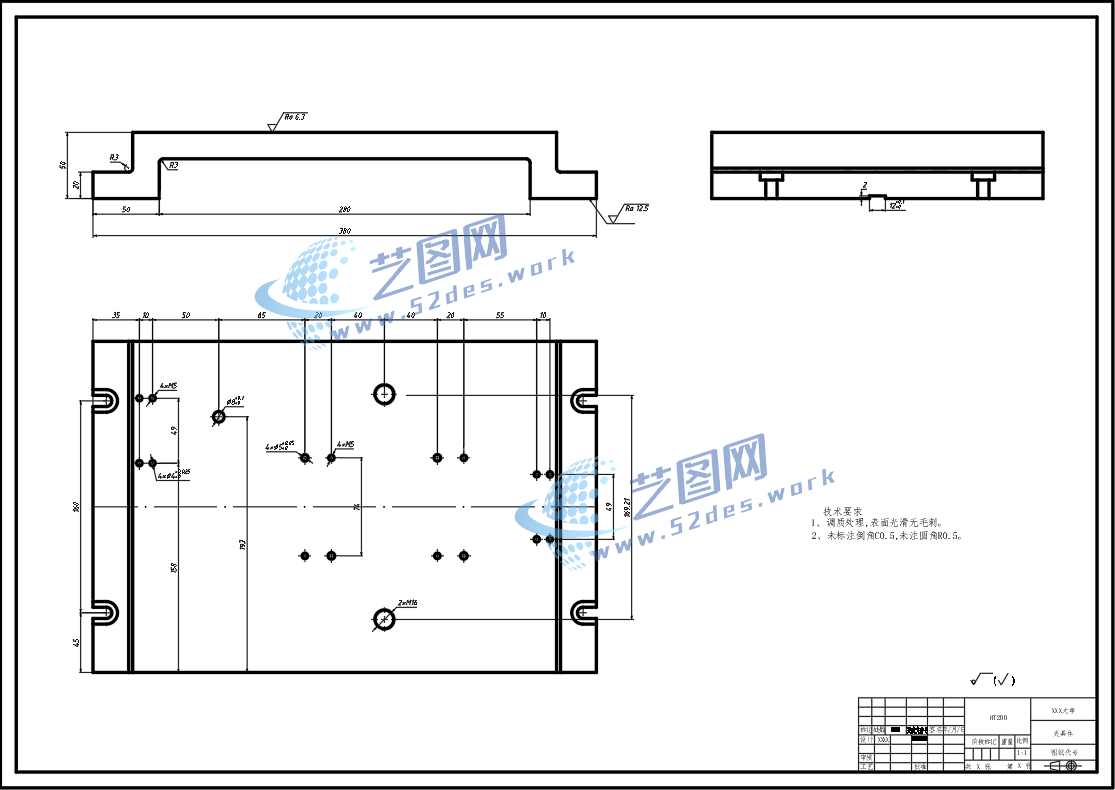

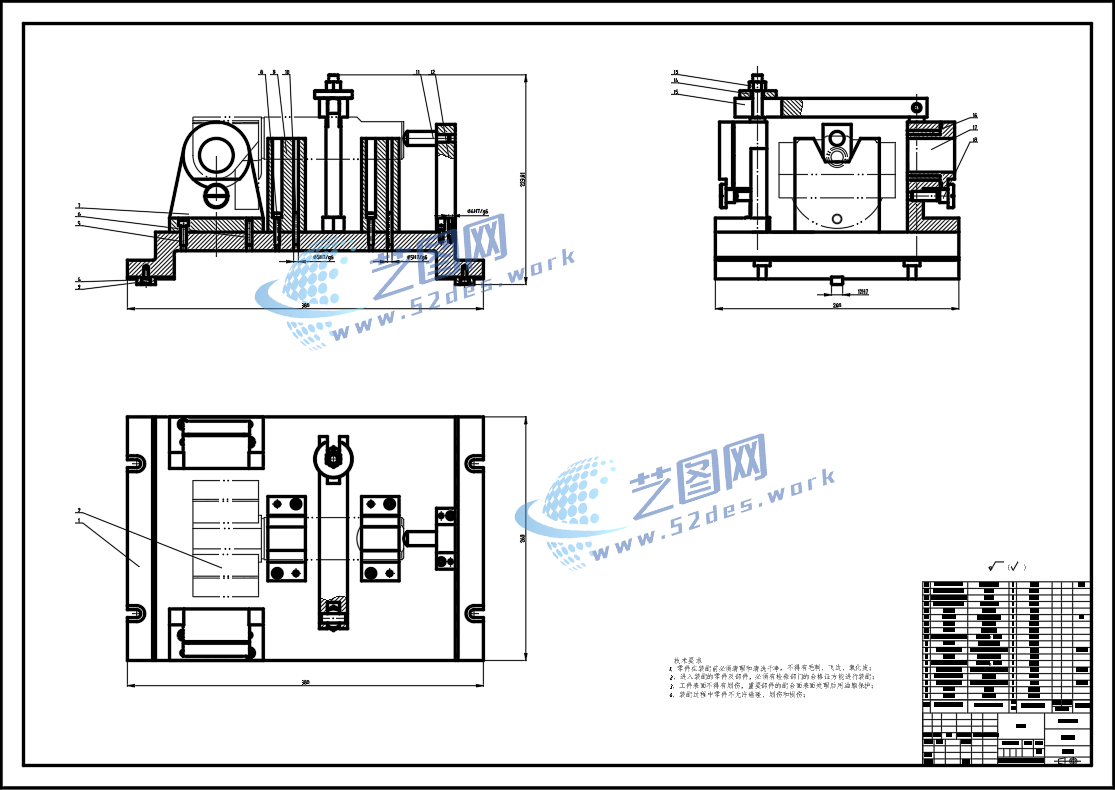

底板座驾夹具CAD装配图 底板座驾CAD零件图 底板座驾CAD夹具体 底板座驾CAD毛坯图

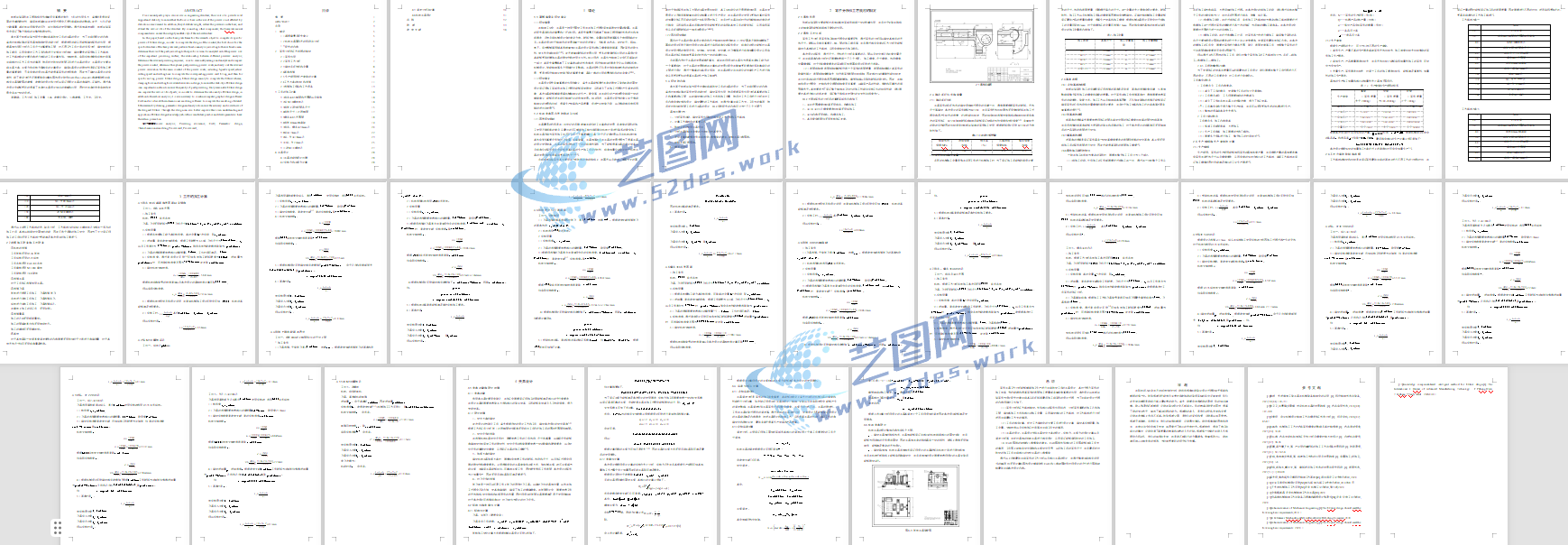

底板座驾设计说明书内容

夹具整体采用刚性底板结构，设置压板夹紧机构对工件进行固定，使夹紧力均匀作用于工件支撑区域，避免加工过程中产生偏移或振动。该夹具适用于底板座架类零件的精密镗孔加工，具有结构简单、定位可靠、装夹方便、加工精度高等特点，能够满足Φ36孔加工过程中的尺寸精度和位置精度要求。
