后托架镗孔气动夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25509

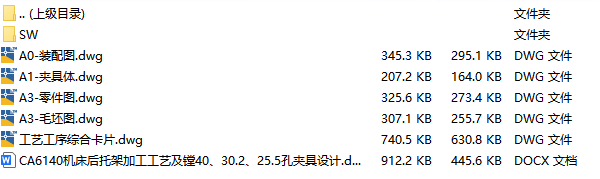

文件内容：solidworks24版三维模型、CAD图纸、工艺综合卡、设计说明书solidworks24版本模型源文件，可编辑，含参数

该后托架镗孔气动夹具采用气动驱动与组合定位夹紧结构相结合的设计方式，主要由夹具体、定位元件、气缸驱动机构、压紧机构以及镗孔导向装置组成。工件通过底面及侧面定位基准进行精确定位，利用气缸推动压板完成快速夹紧，使工件在镗孔加工过程中保持稳定。夹具整体采用框架式支撑结构，提高了装夹刚度，可有效降低加工振动，保证孔加工精度和尺寸稳定性。

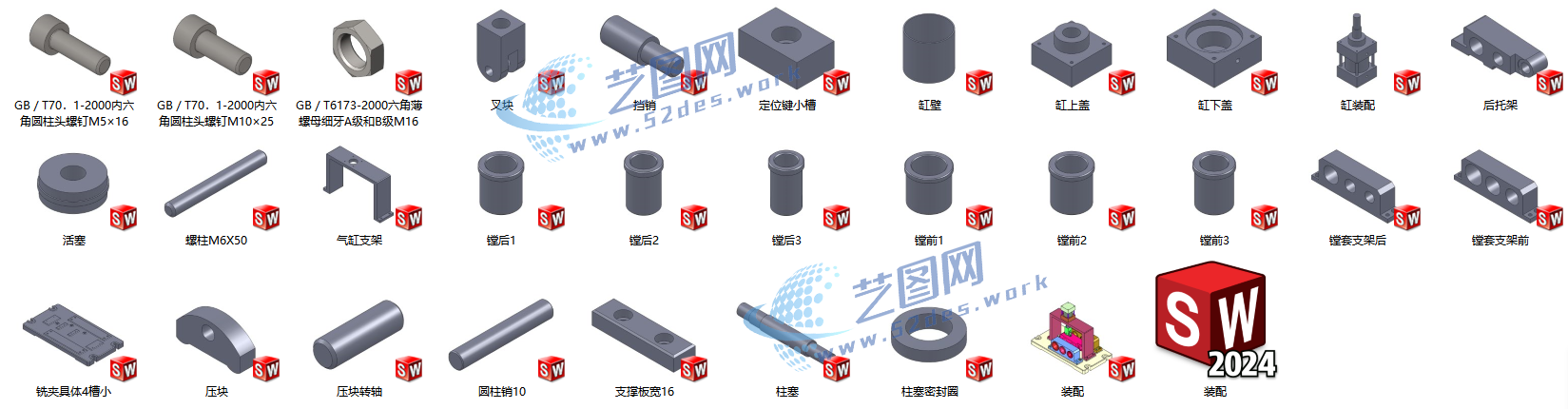

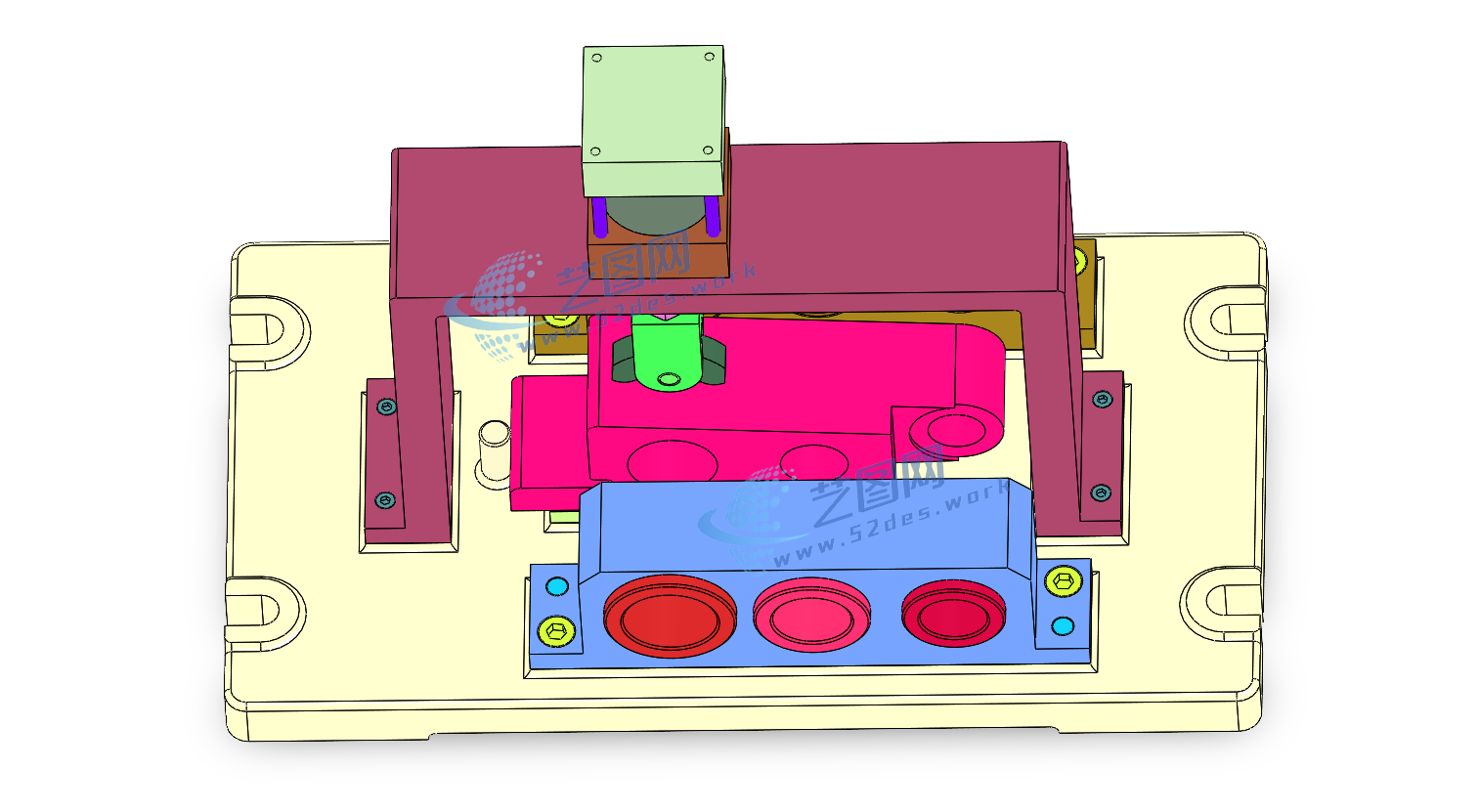

后托架夹具solidworks24版三维装配模型

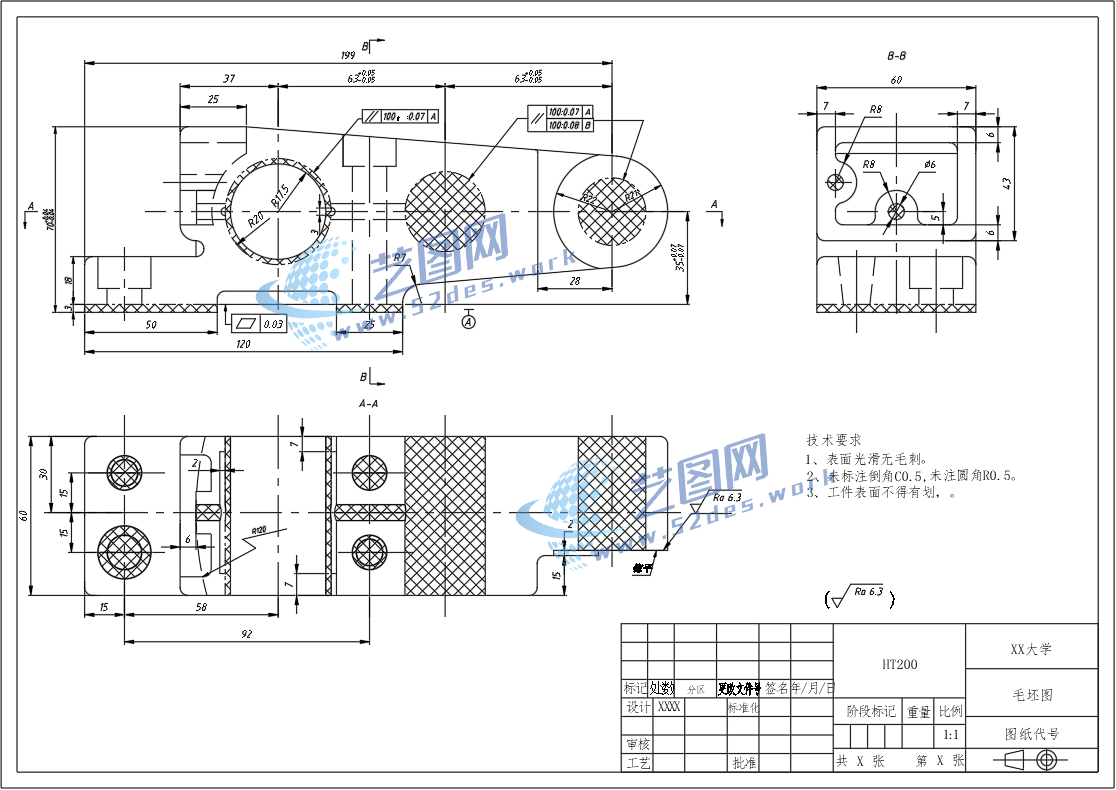

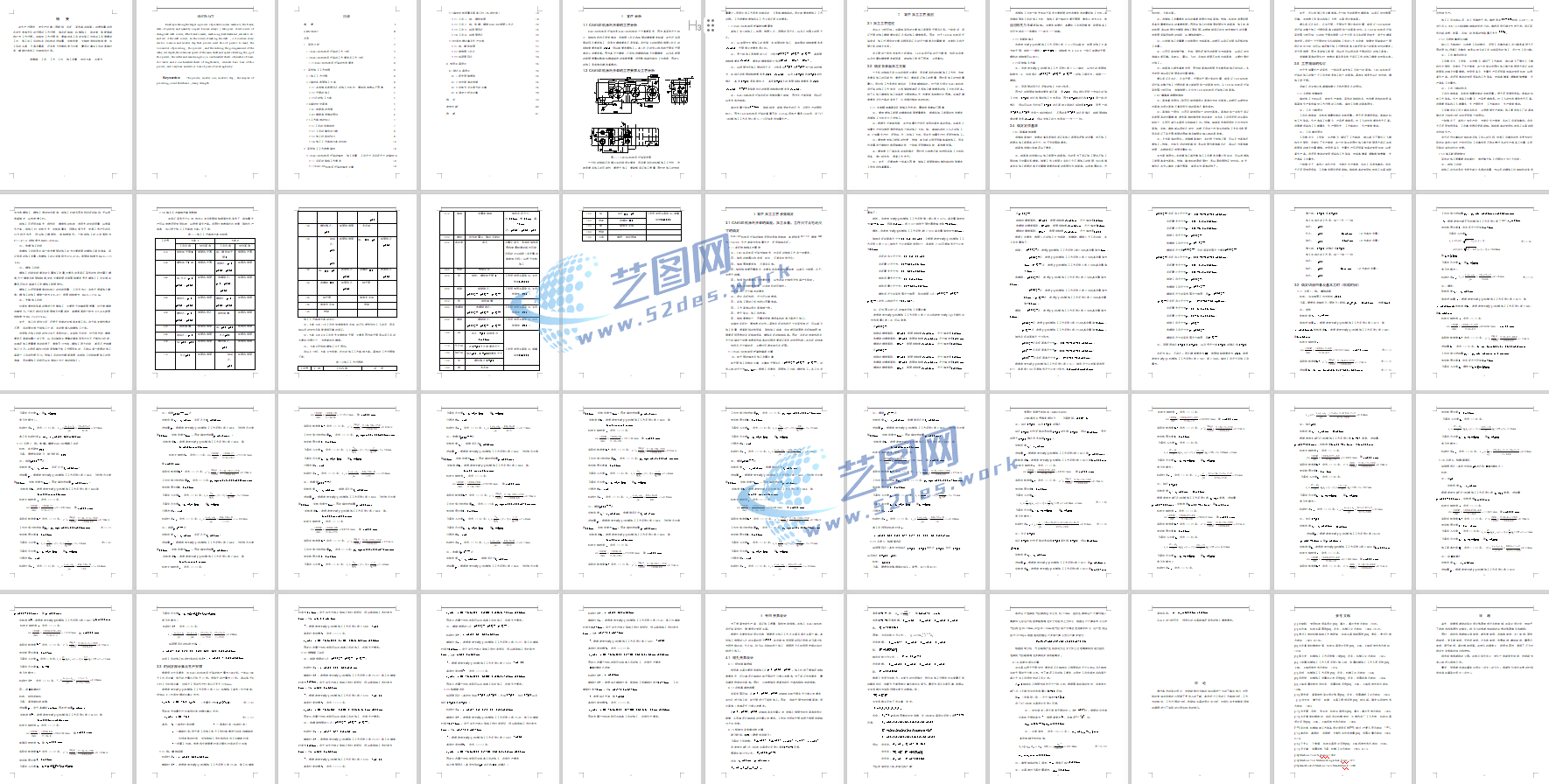

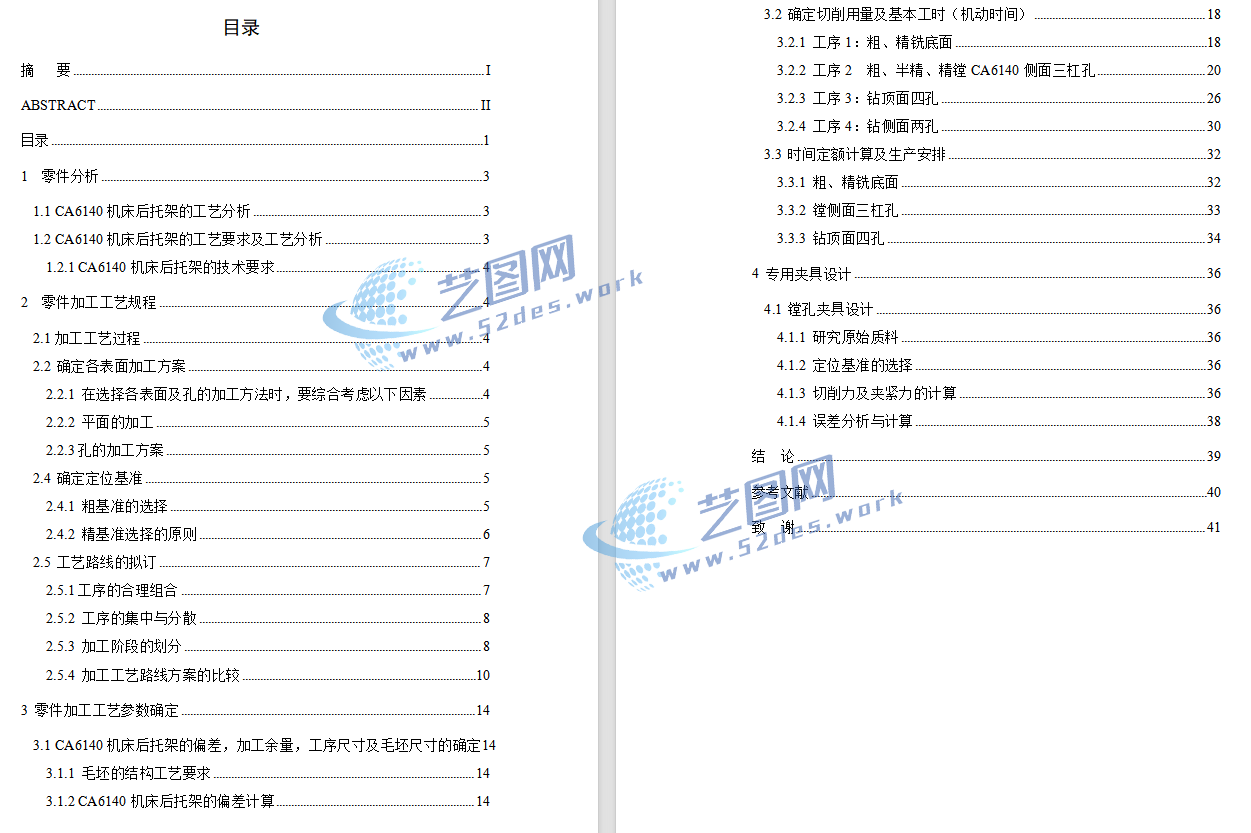

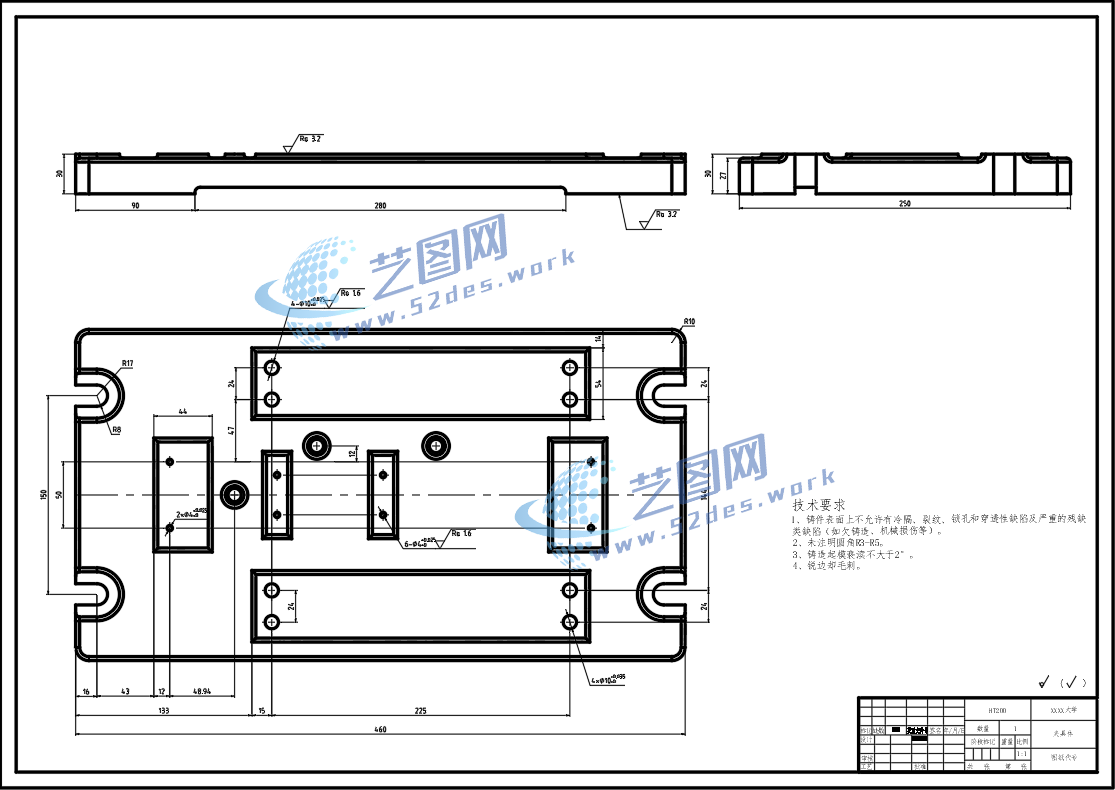

后托架夹具CAD装配图 后托架CAD零件图 后托架CAD夹具体 后托架CAD毛坯图 机械加工工艺综合卡 后托架设计说明书目录 后托架设计说明书内容

该气动镗孔夹具采用自动化夹紧方式，通过气压控制实现工件快速装卸，提高生产效率并降低人工操作强度。夹具内部设置镗套或导向结构，对刀具运动进行精确约束，提高镗孔位置精度和加工一致性。整体结构布局紧凑，具有定位可靠、夹紧稳定、操作便捷等特点，适用于后托架类零件的大批量机械加工生产，可满足现代化数控加工生产线对高效、高精度夹具的应用需求。
