蜗杆插键槽夹具设计含solidworks24三维模型｜C25521

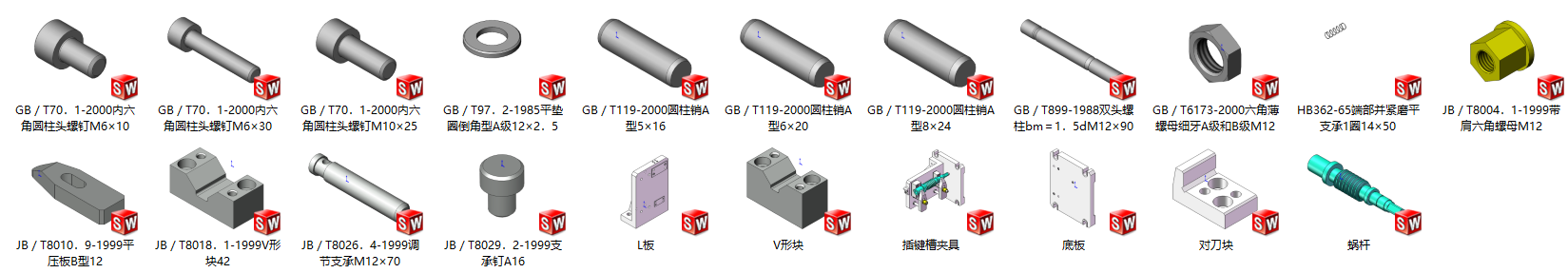

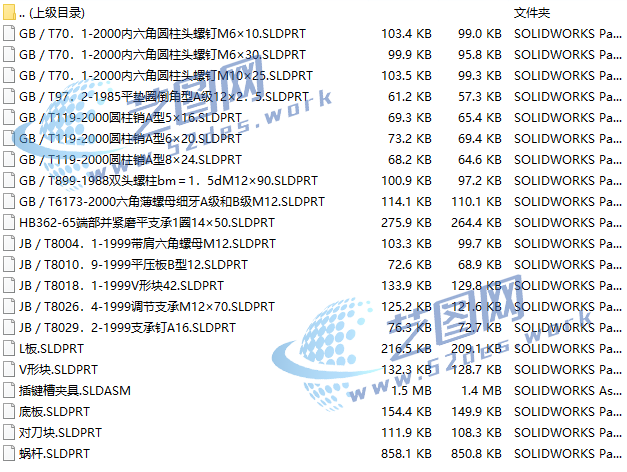

solidworks24版本模型源文件，可编辑，含参数 蜗杆夹具solidworks24版三维装配模型

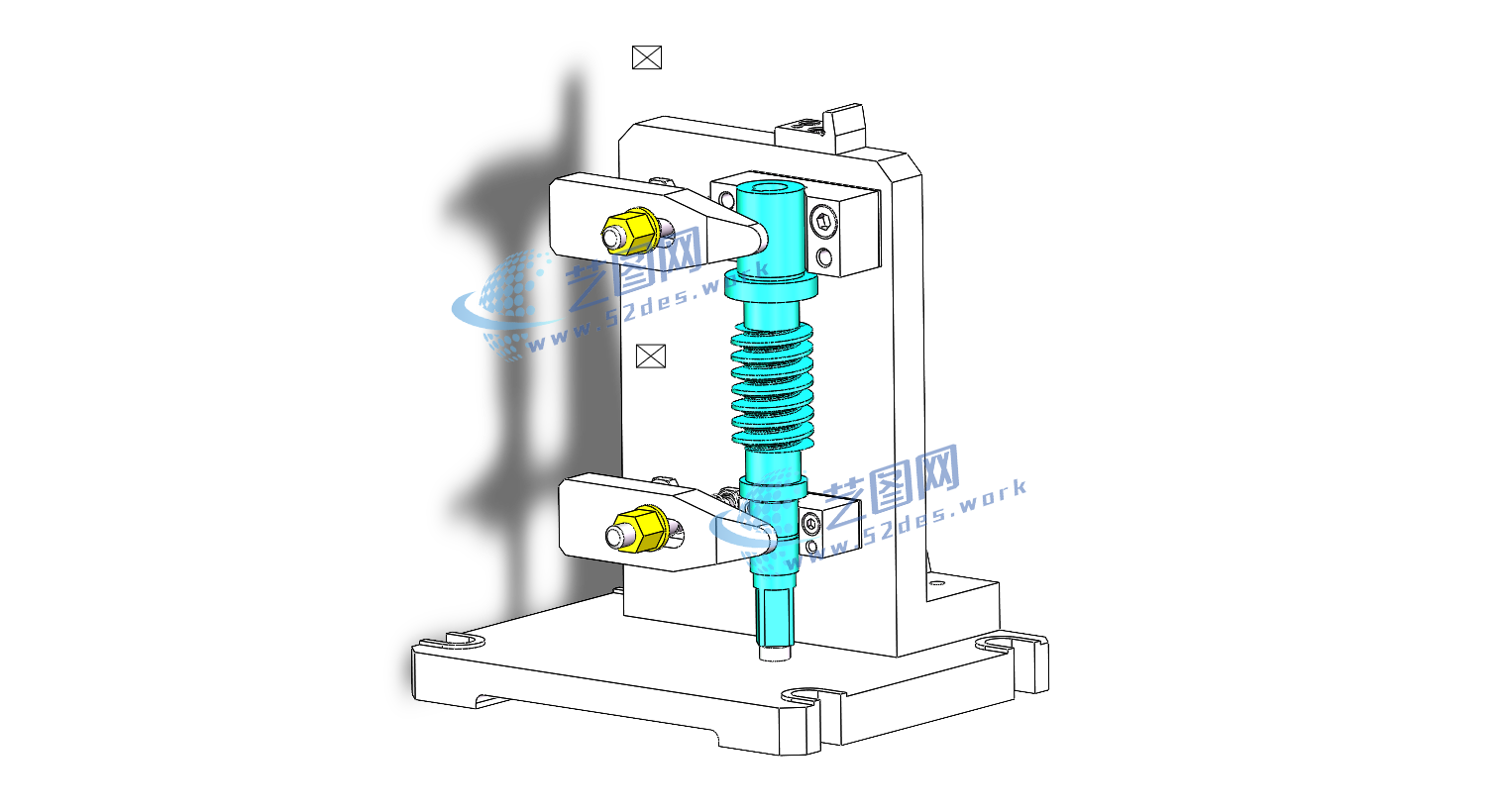

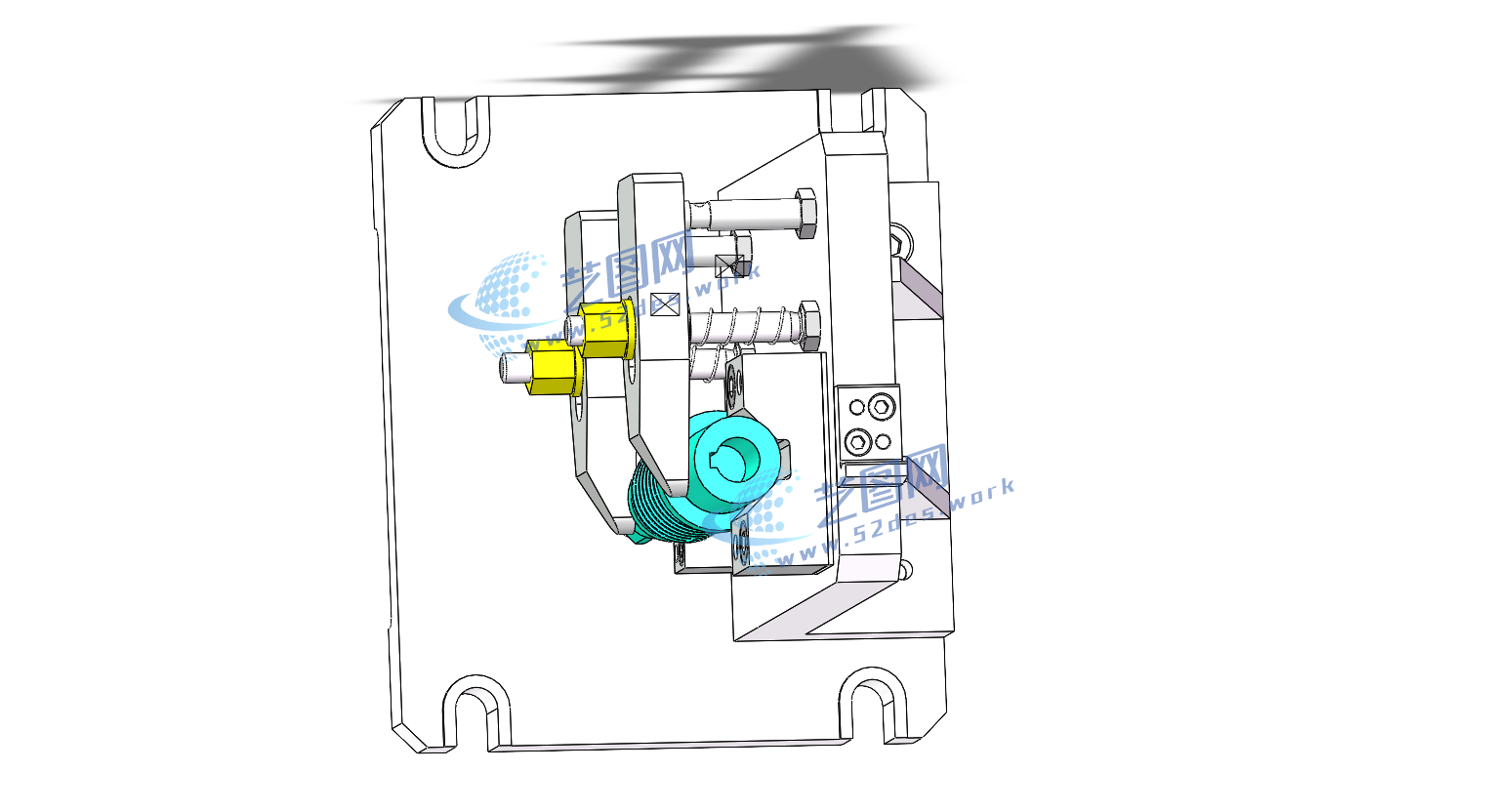

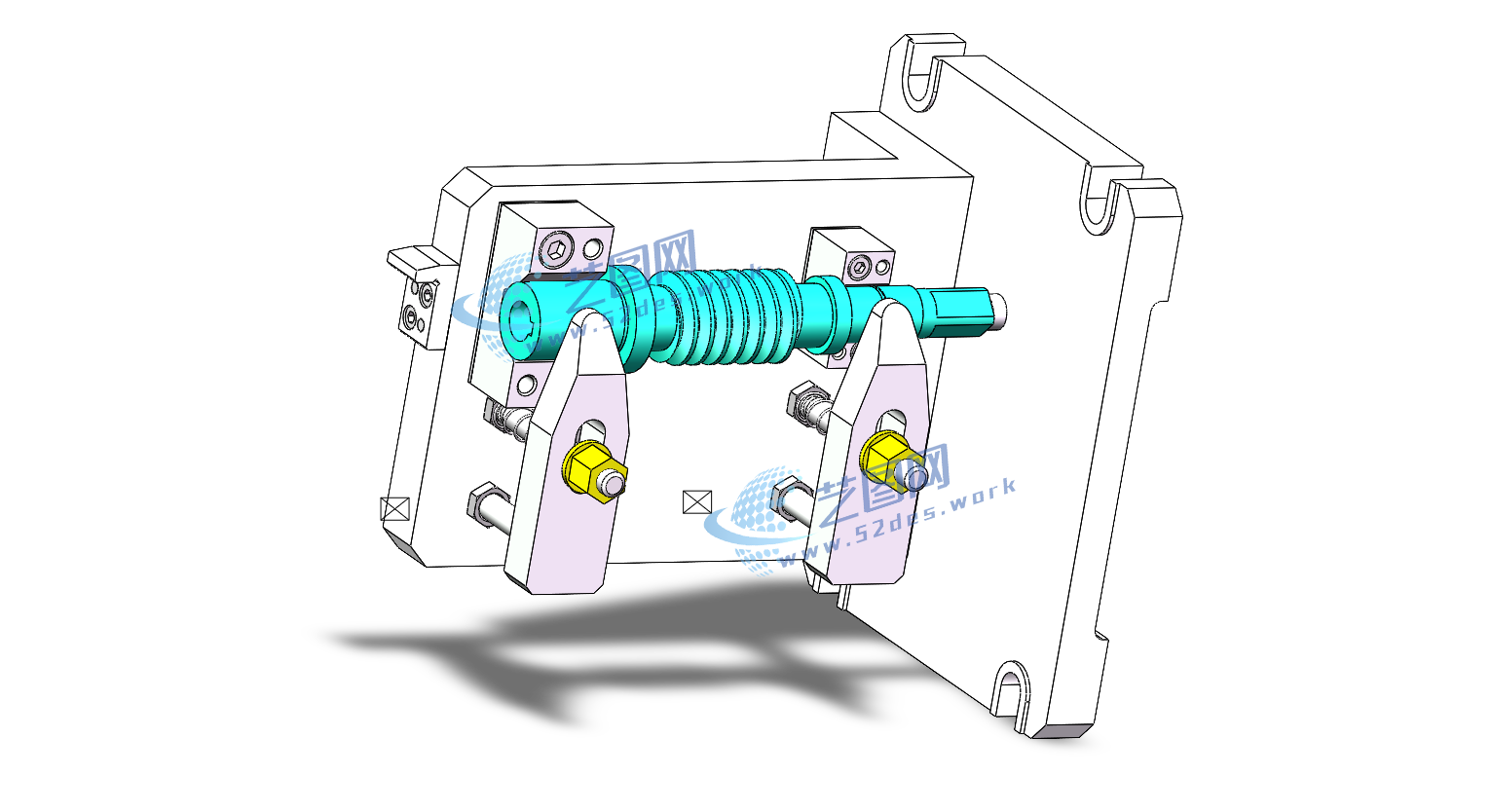

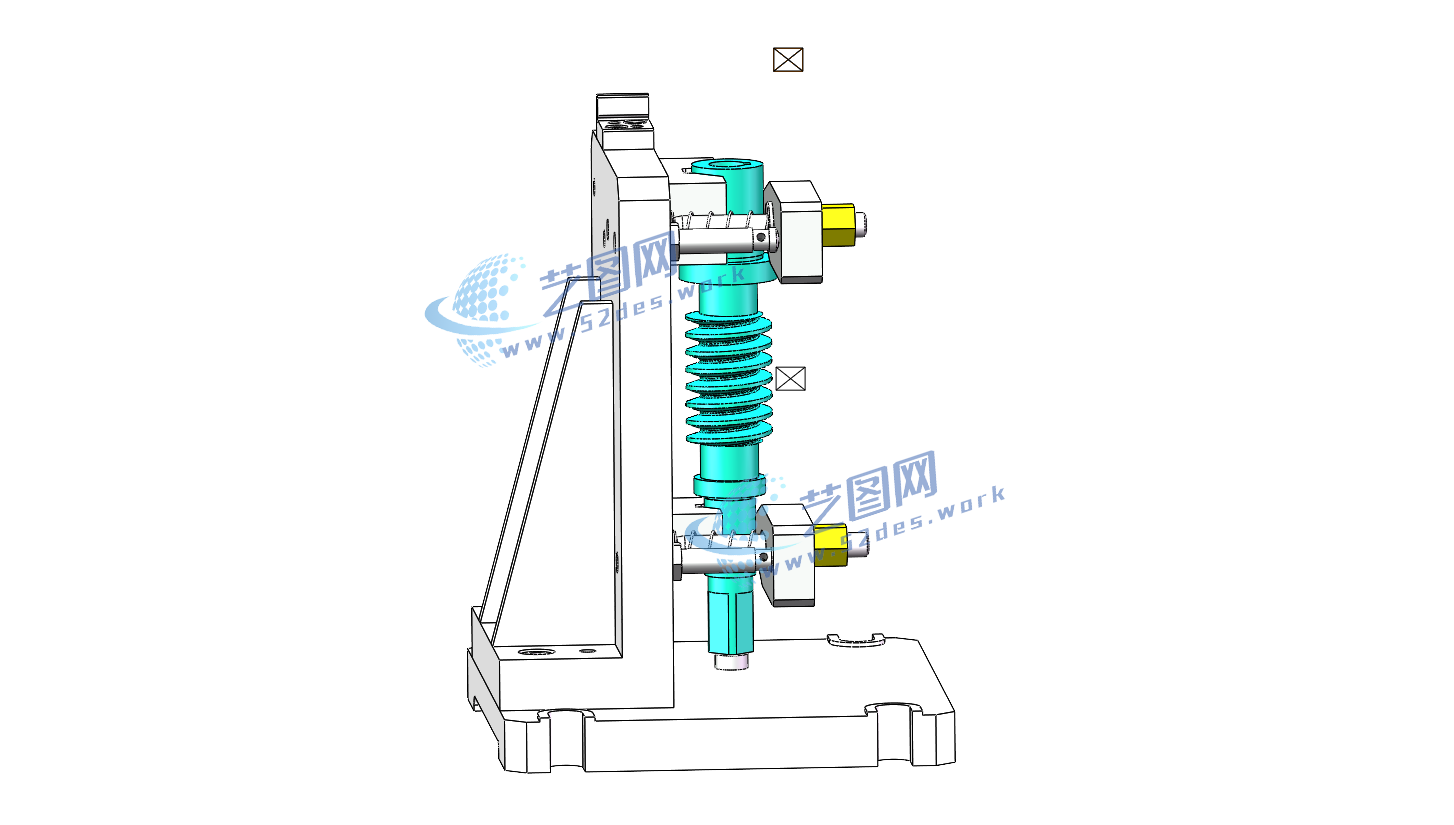

该蜗杆插键槽夹具采用轴向定位与径向夹紧相结合的专用插削夹具结构，主要由夹具体、定位支撑座、V形支撑块、压紧机构以及导向组件组成。夹具根据蜗杆轴类零件的结构特点，利用蜗杆外圆作为主要定位基准，通过V形定位结构实现轴向中心定位，同时采用上下压紧机构固定工件，保证插削键槽过程中零件不会发生转动和窜动。夹具整体采用立式支撑布局，使插刀运动方向与键槽加工方向保持一致，提高加工稳定性。
