输出轴钻孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25533

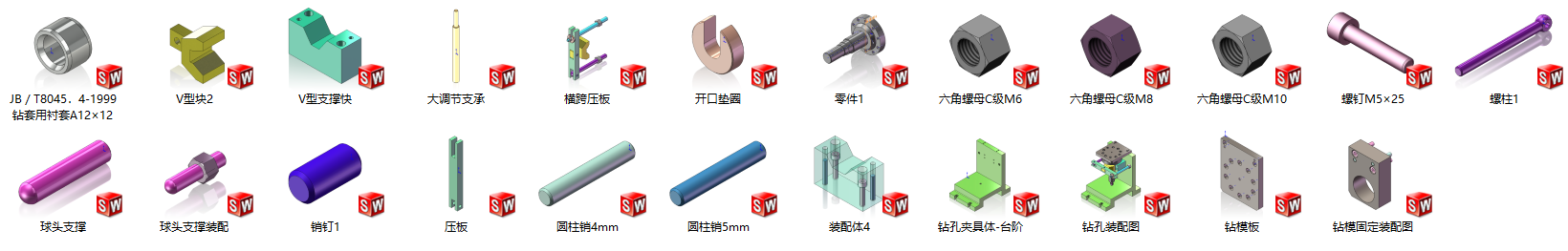

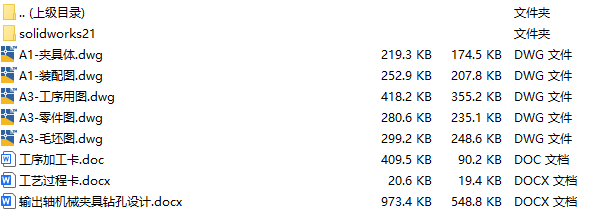

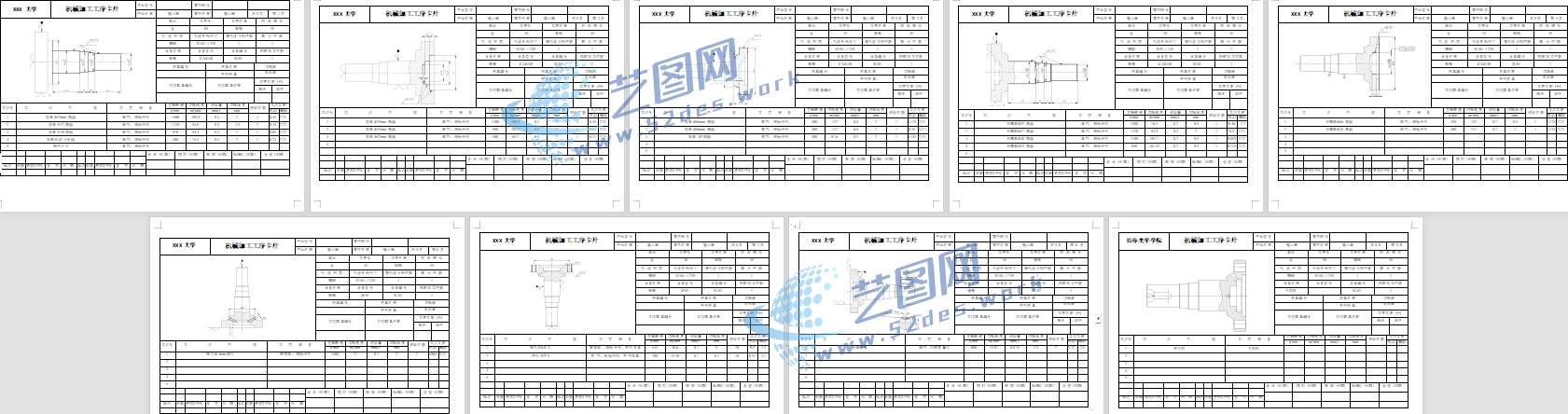

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

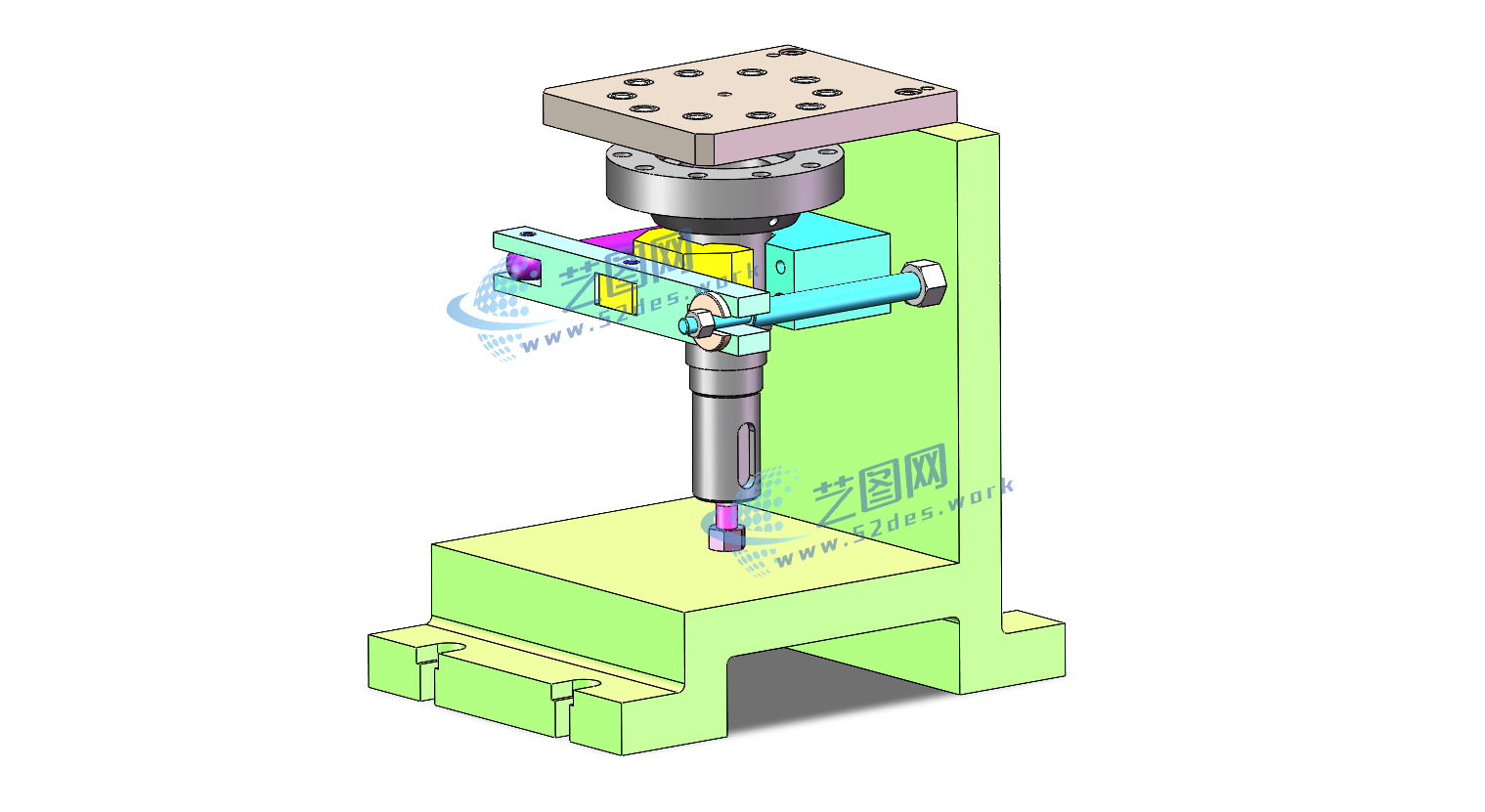

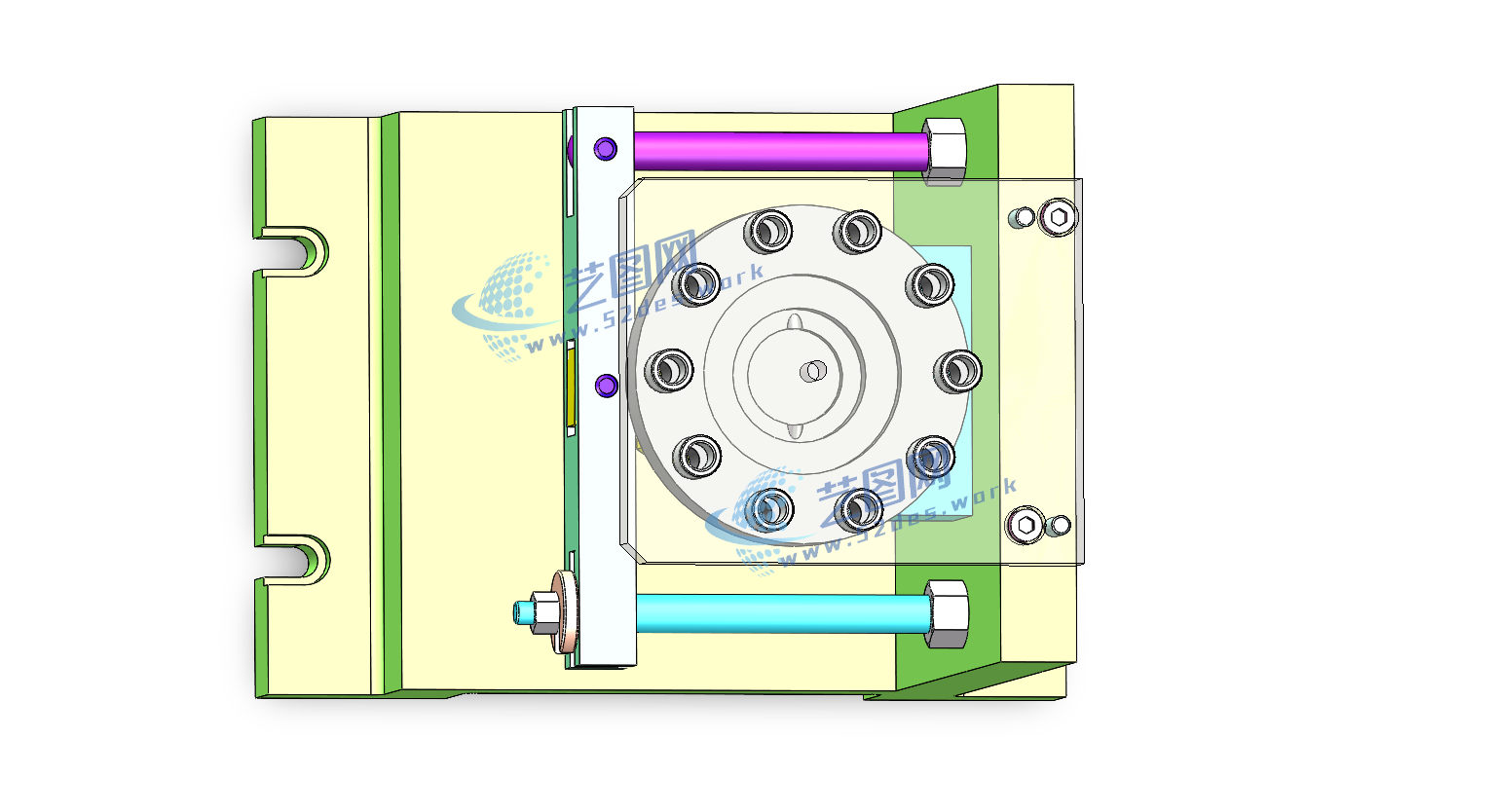

该输出轴钻孔夹具采用回转定位与轴向夹紧相结合的专用钻孔夹具结构，主要由夹具体、定位套、回转支撑机构、压紧装置以及钻孔导向组件组成。夹具根据输出轴类零件的加工特点，利用轴外圆及端面作为主要定位基准，通过定位套保证工件中心位置，再结合轴向压紧机构限制工件窜动 输出轴夹具solidworks24版三维装配模型

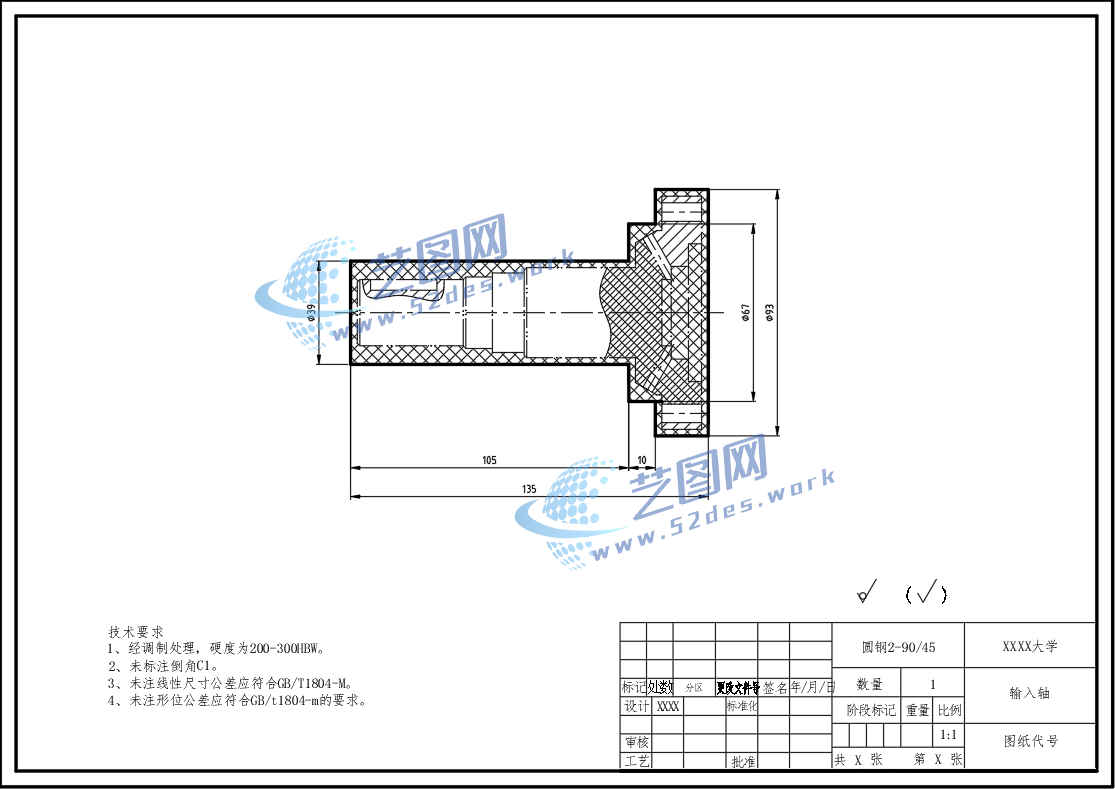

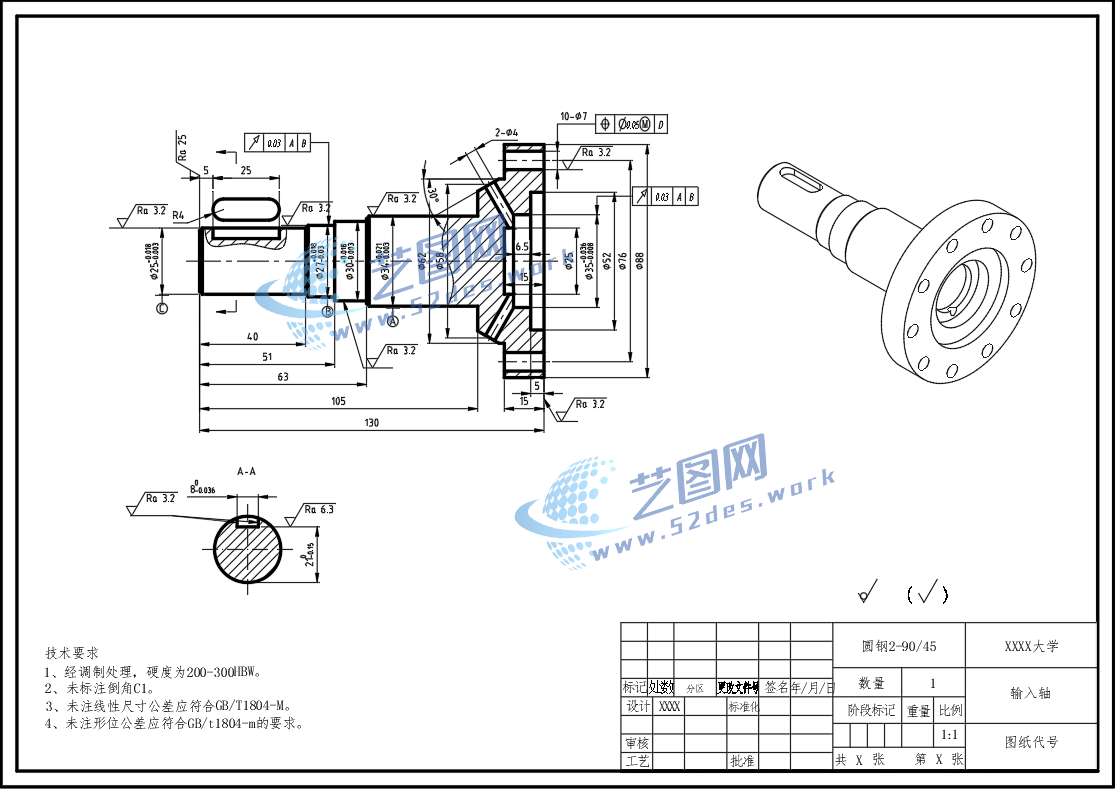

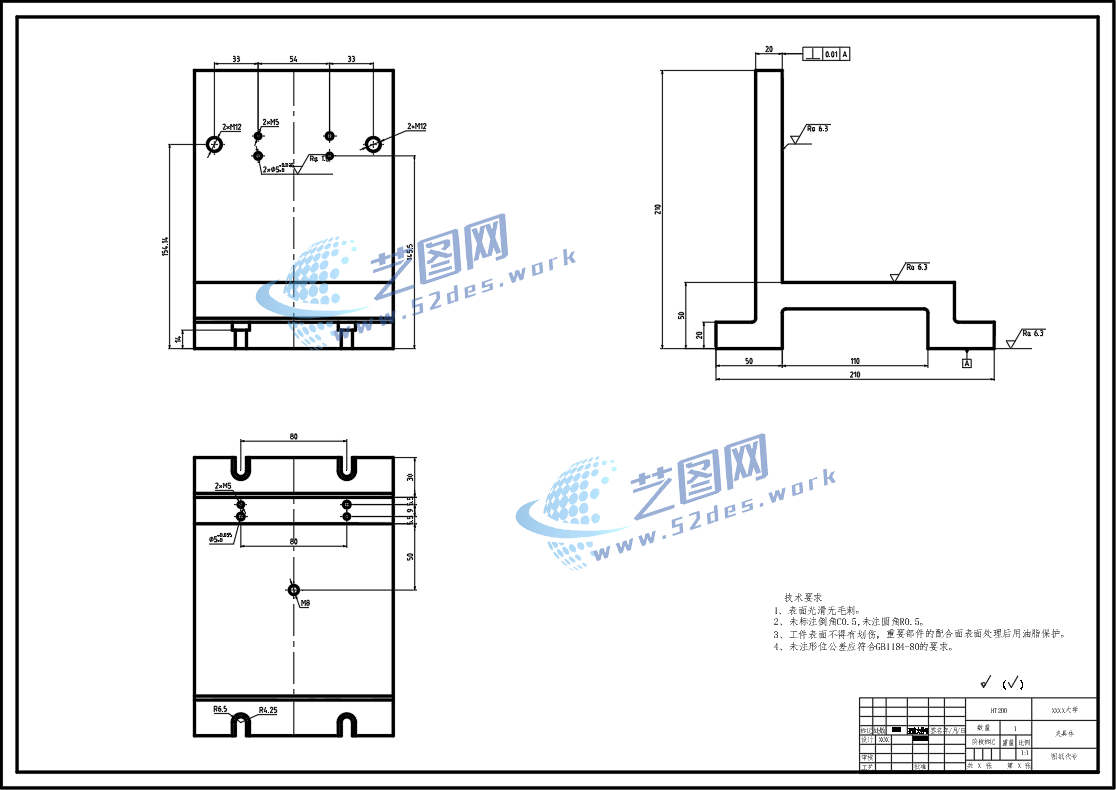

输出轴夹具CAD装配图 输出轴CAD零件图 输出轴CAD夹具体 输出轴CAD毛坯图

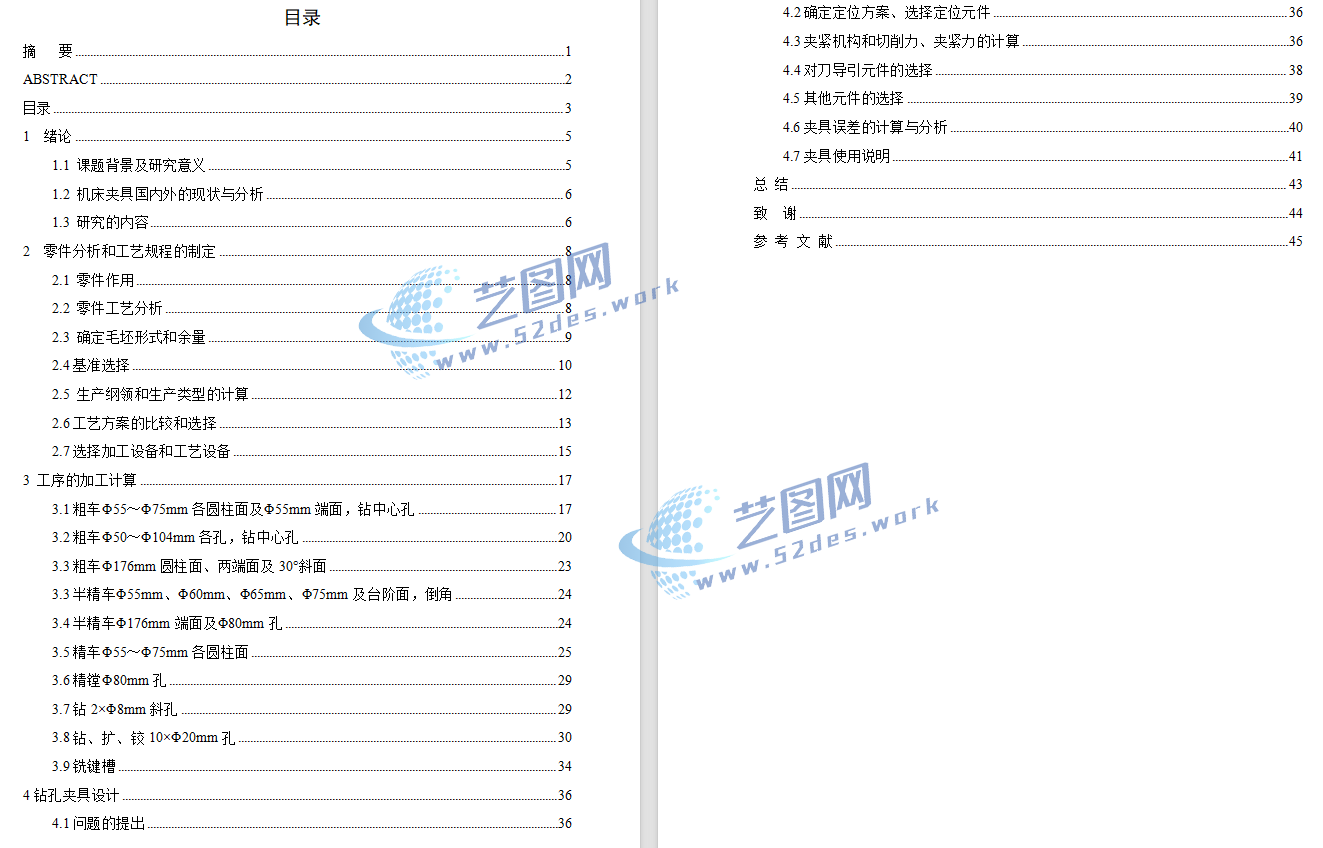

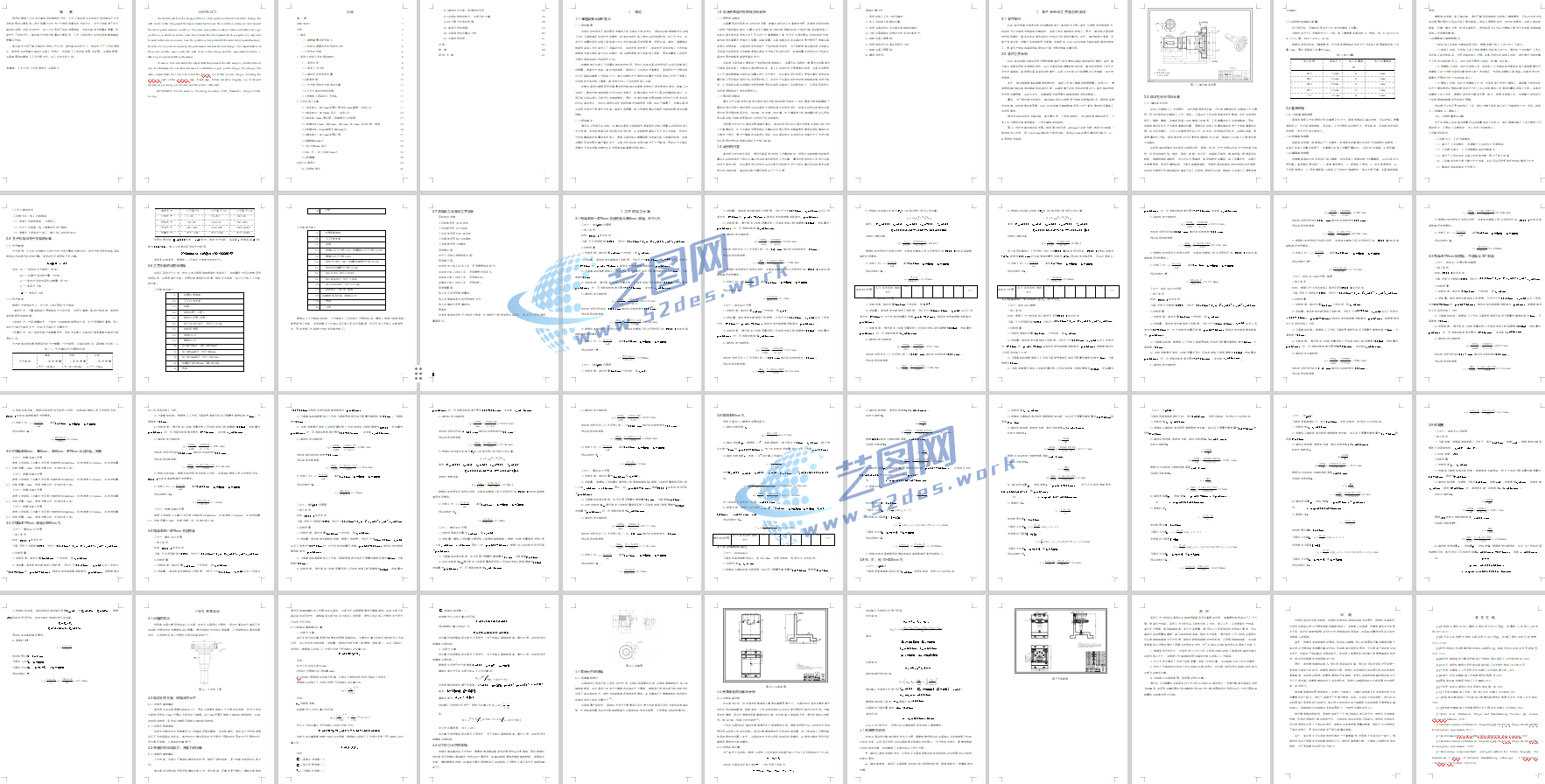

输出轴设计说明书内容

该夹具针对输出轴端部钻孔工序进行专用化设计，采用轴类零件典型的“一面一圆柱”定位方式，通过圆柱定位保证径向精度，端面定位控制轴向位置。夹具体采用立式支撑结构，提高钻削过程中的整体刚度，同时为刀具运动提供较好的操作空间；钻模板采用可拆卸结构，便于刀具更换和夹具维护。整体结构具有定位可靠、导向准确、加工稳定等特点，适用于输出轴、传动轴等轴类零件批量钻孔加工。
