拨杆/摇杆铣缺口面夹具设计含CAD图纸+solidworks24三维模型｜C25590

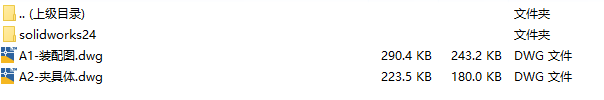

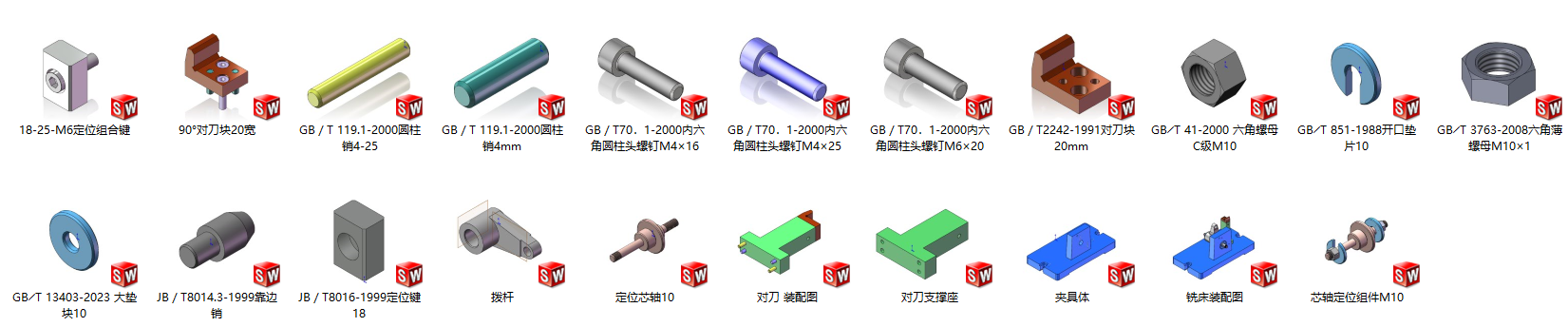

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数

该拨杆（摇杆）铣缺口面夹具采用芯轴定位与侧向辅助支撑相结合的定位方式，主要由夹具体、定位芯轴、支撑座、靠边定位元件以及压紧机构组成。加工时利用拨杆内孔与芯轴进行配合定位，使工件获得准确的回转中心，同时通过侧向支撑限制工件转动自由度，保证缺口加工位置稳定。夹具根据拨杆结构特点采用立式支撑布局，使铣刀能够顺利进入加工区域，提高缺口面的加工可达性。

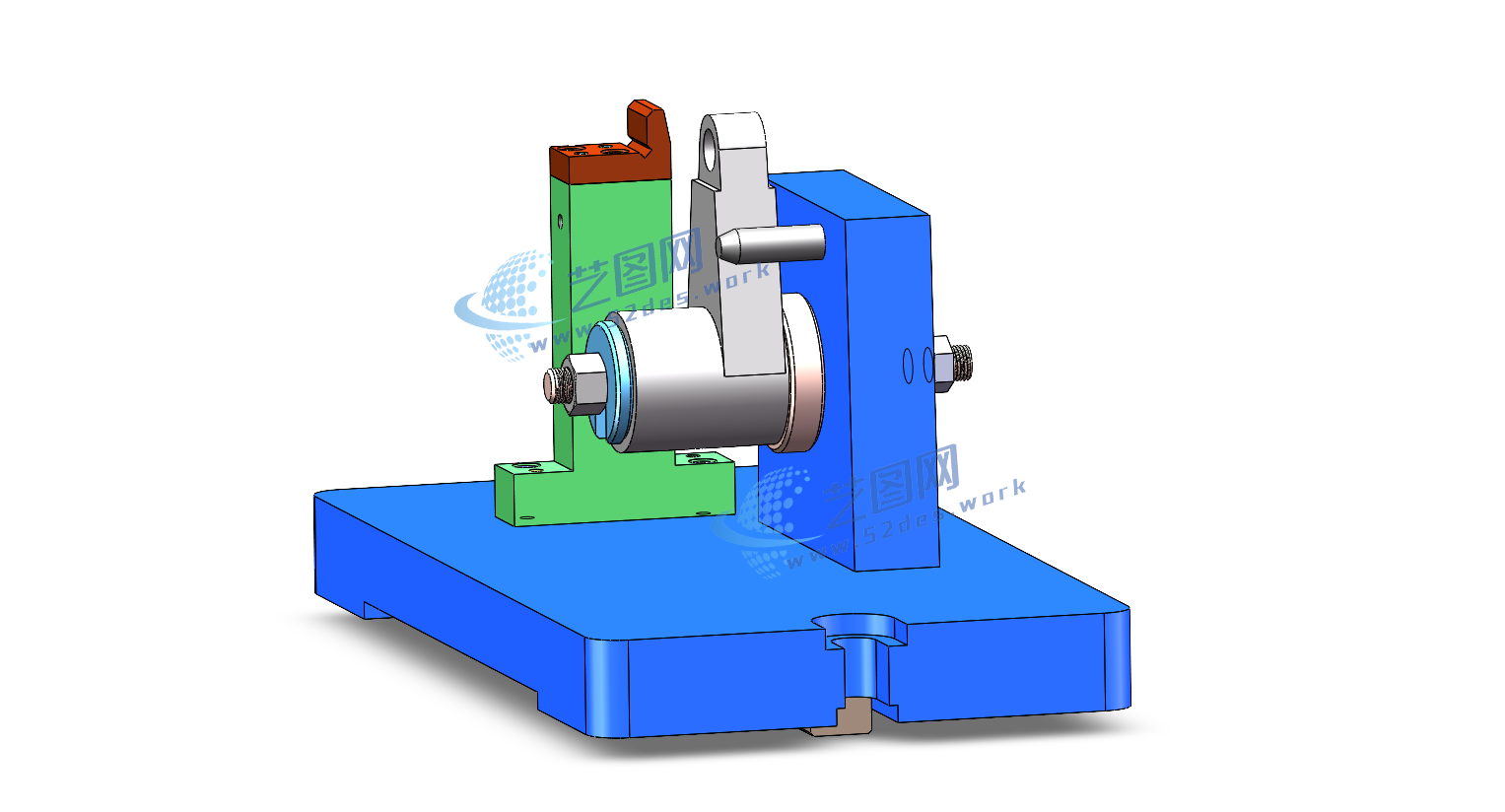

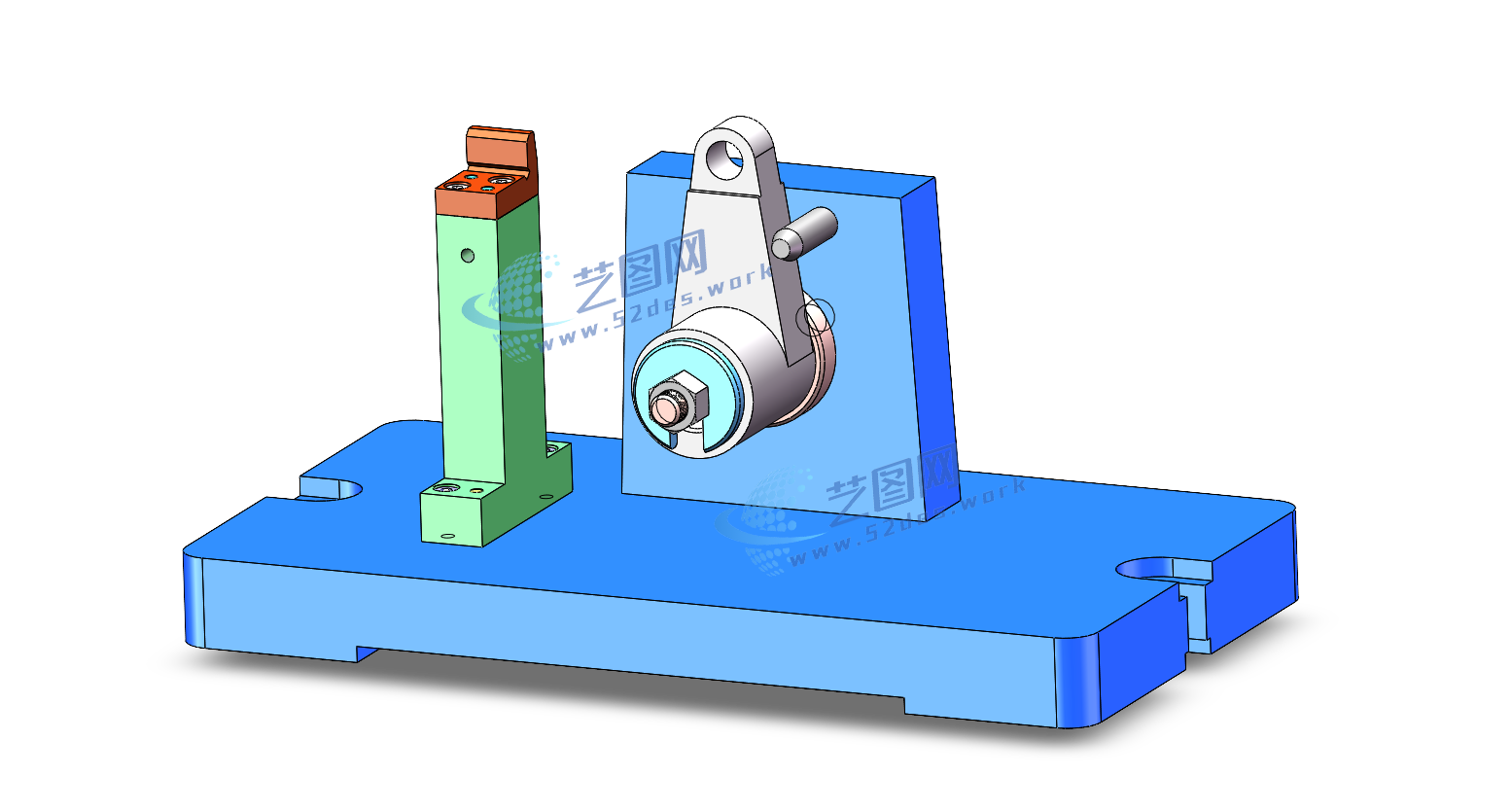

拨杆夹具solidworks24版三维装配模型

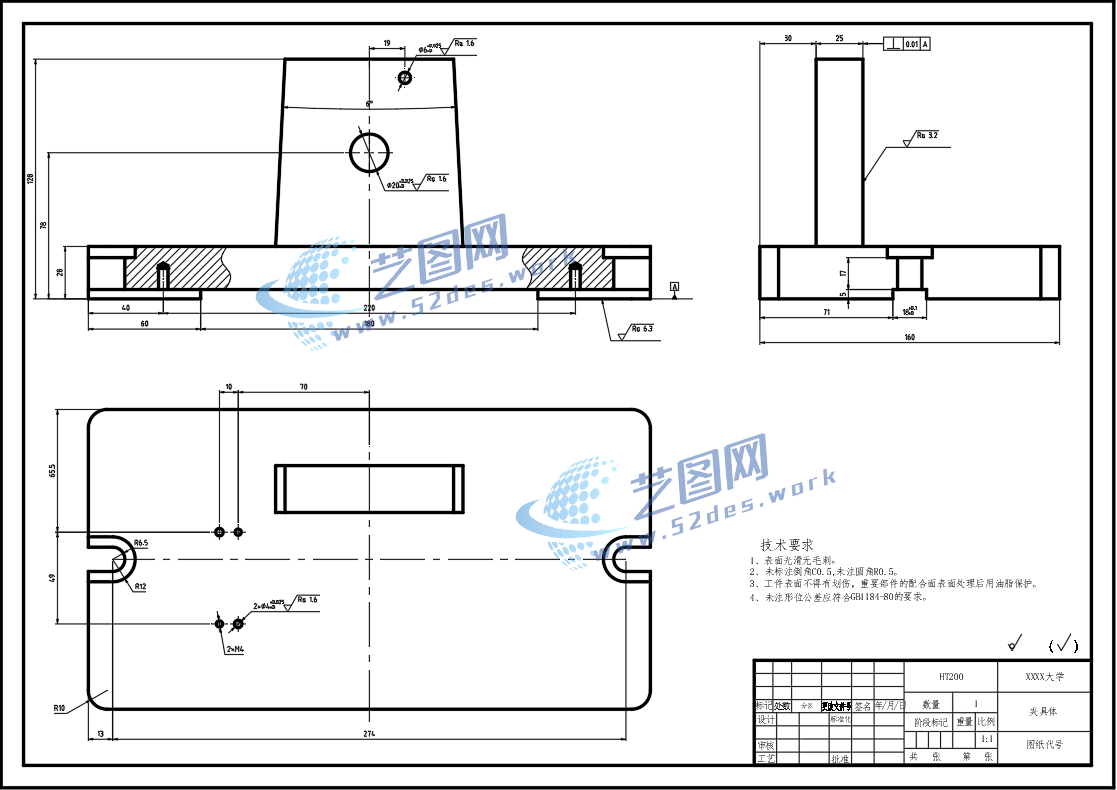

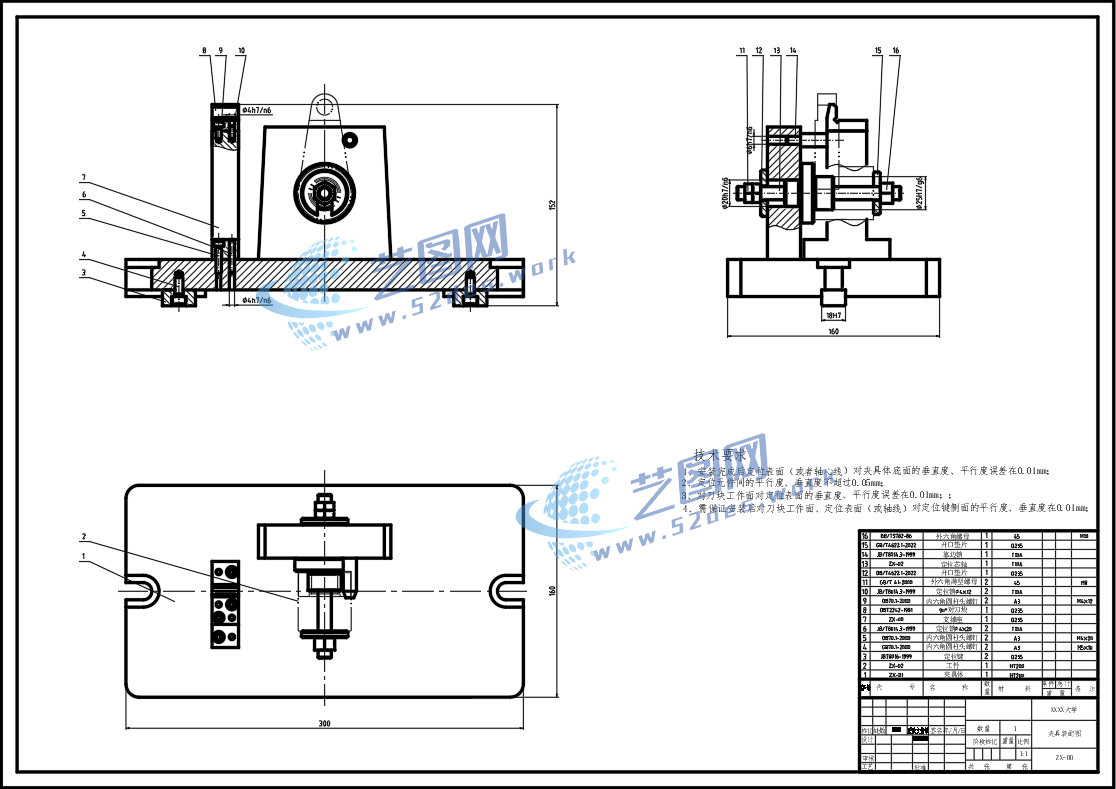

拨杆夹具CAD装配图 拨杆CAD夹具体

该夹具针对拨杆类零件缺口铣削工序进行专用化设计，采用“一孔一面一侧”的定位原则，通过芯轴保证径向定位精度，结合侧向限位结构控制工件加工方向。夹具体采用高刚度立板式结构，提高切削过程中的抗振能力；压紧机构布置于工件受力方向，可有效减少铣削力造成的偏移和变形。整体结构具有定位可靠、装夹方便、加工稳定等特点，适用于拨杆、摇杆等叉类零件的批量铣削加工。
