刀架/轴承座铣底面夹具设计含CAD图纸+solidworks24三维模型｜C25594

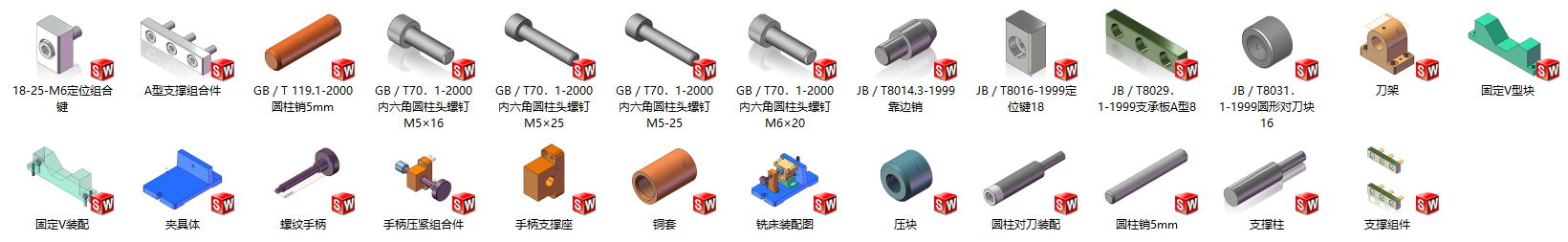

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数

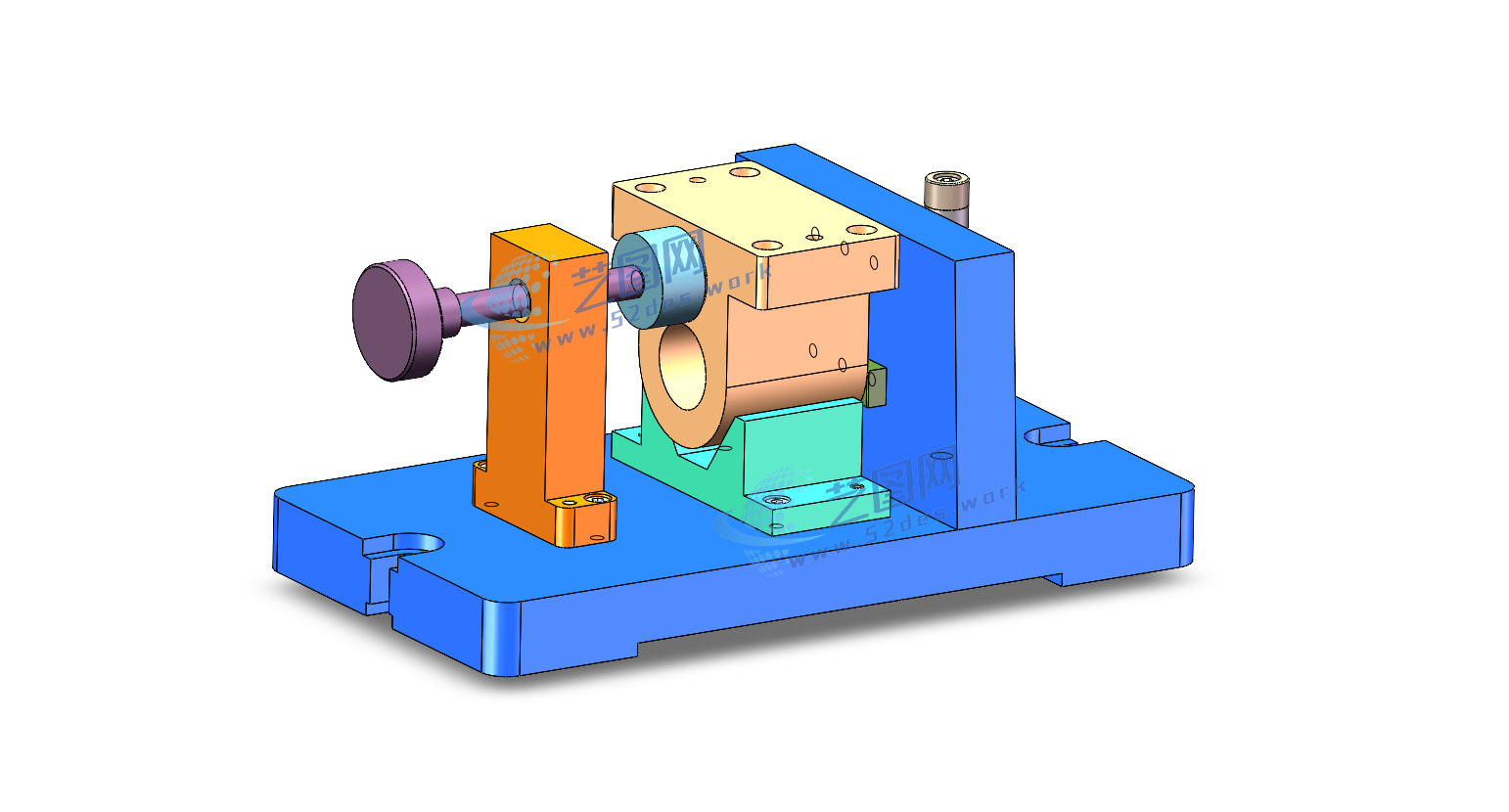

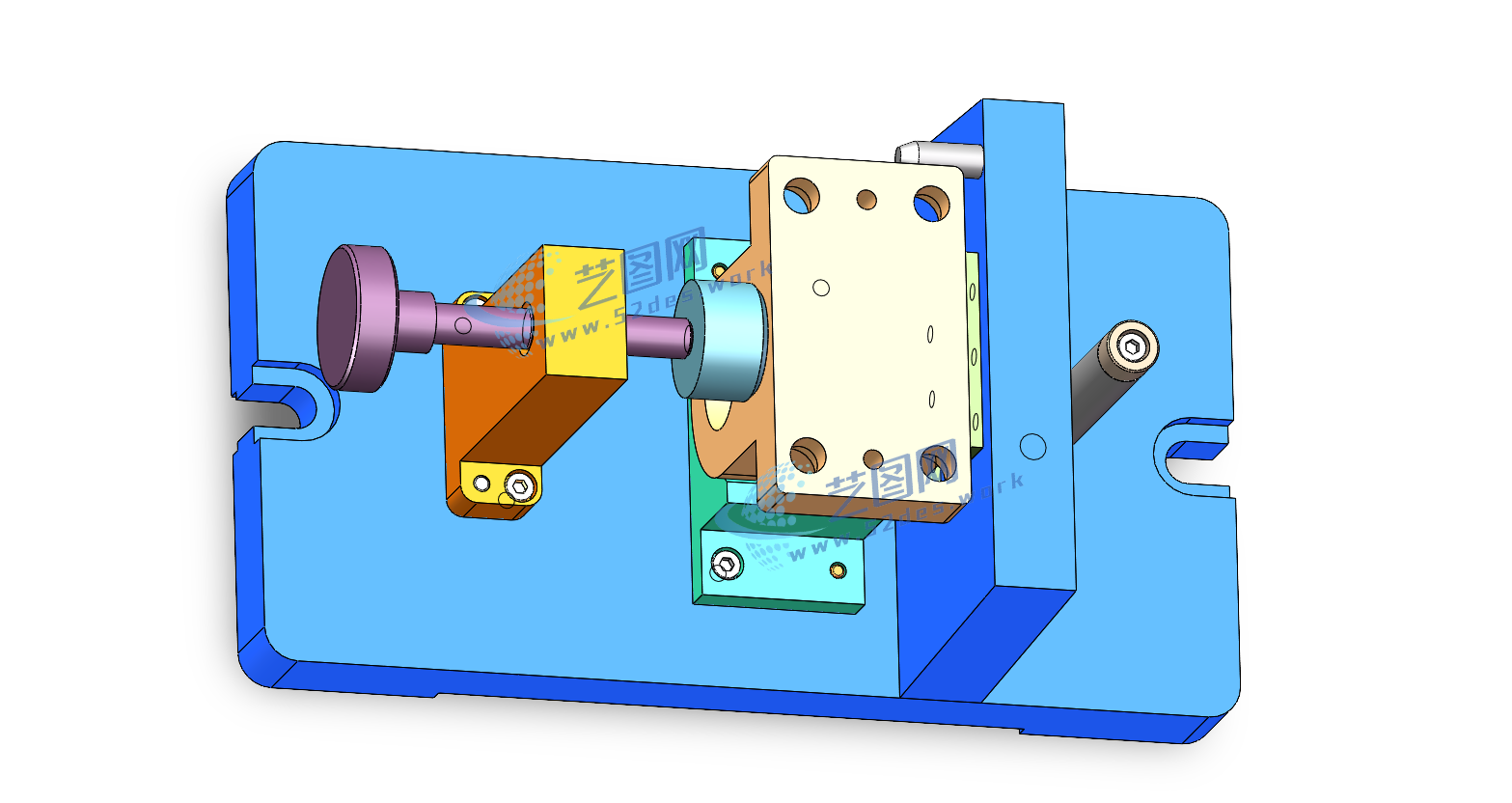

该刀架（轴承座）铣底面夹具采用底面定位与侧向夹紧相结合的专用铣削夹具结构，主要由夹具体、支撑定位块、侧压机构、压紧组件以及底座组成。夹具根据轴承座类零件具有孔系结构和较大支撑面的特点，采用零件底面作为主要定位基准，通过支撑块保证工件加工高度，同时利用侧向螺旋压紧机构限制工件移动，使铣削底面时保持稳定 刀架夹具solidworks24版三维装配模型

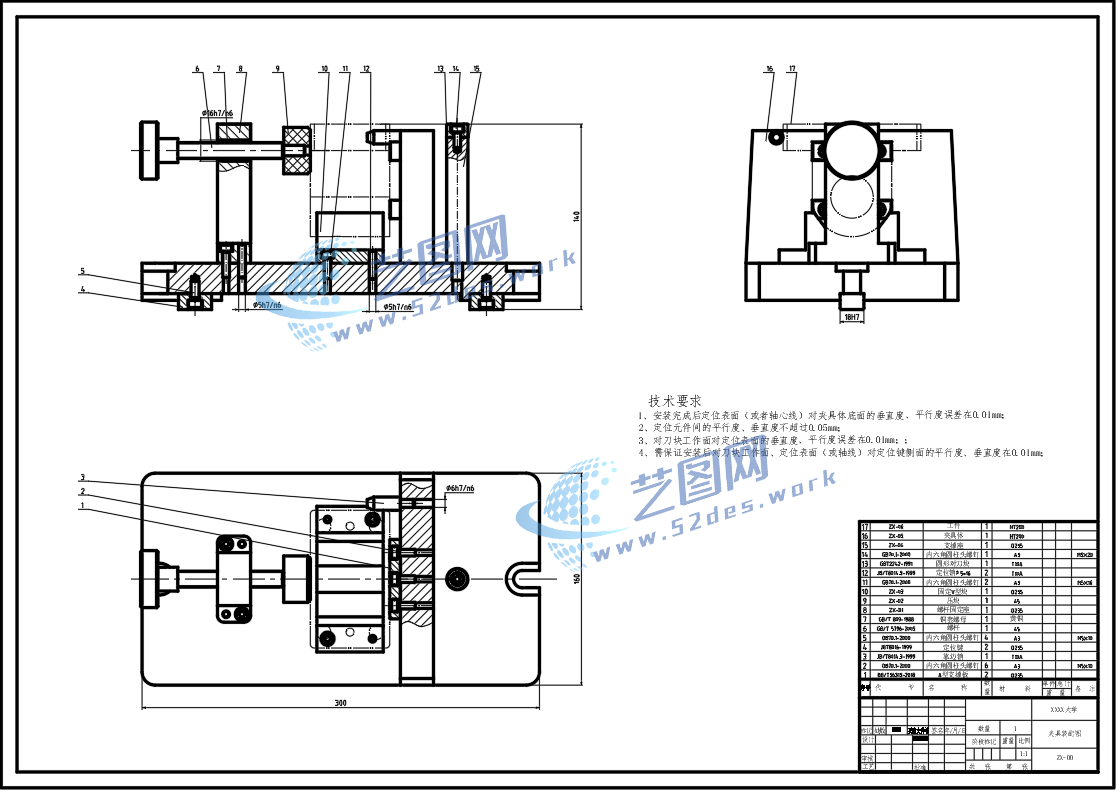

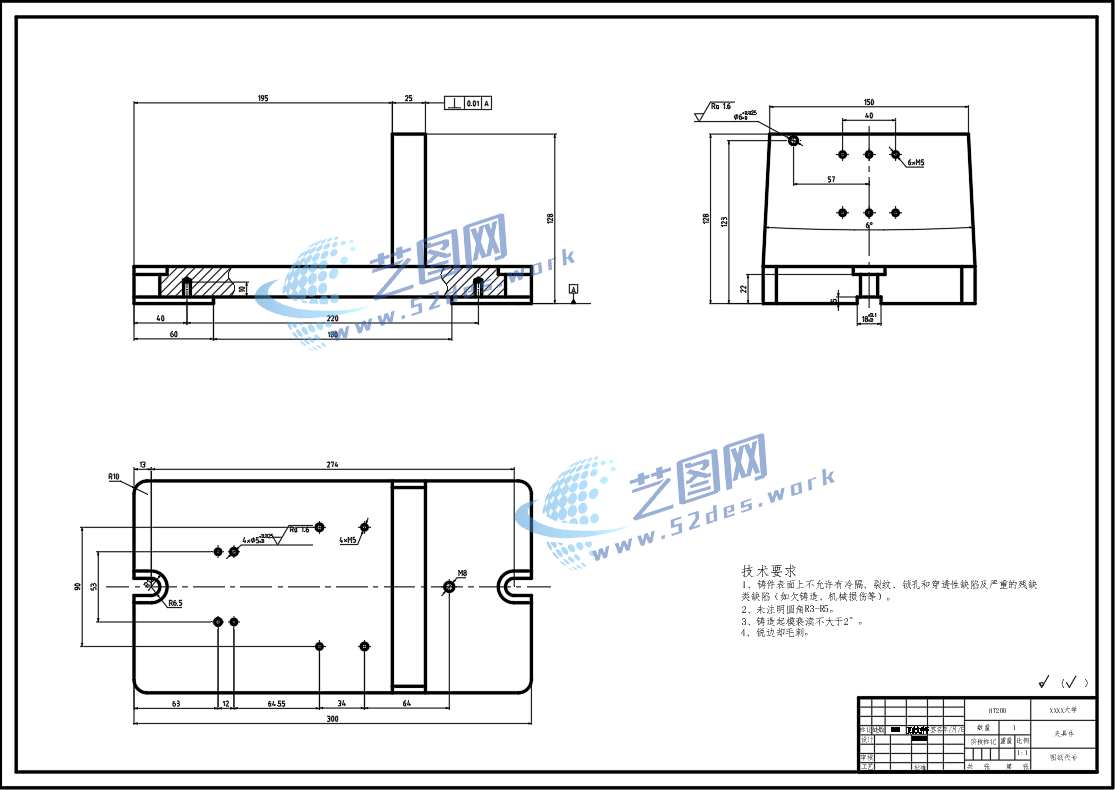

刀架夹具CAD装配图 刀架CAD夹具体

该夹具针对刀架/轴承座底面铣削工序进行专用化设计，采用“一面两侧辅助定位”的结构形式，通过底部支承承受主要切削载荷，侧向定位元件控制工件横向位移，实现可靠装夹。夹具体采用整体式框架结构，为刀具进给提供较好的加工空间，同时提高夹具抗弯和抗振能力；压紧机构布置合理，可避免薄壁区域受力变形。该结构具有定位稳定、承载能力强、装卸方便等特点，适用于箱体类、座体类零件批量铣削加工。
