文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数

八色印花机行星轮钻4-M6螺纹孔夹具采用一面两销定位原理，由支撑销、菱形销、压板夹紧机构、钻模板和夹具体组成。夹具以工件基准面作为主要定位基准，利用支撑销承受轴向定位载荷，通过菱形销限制工件的转动自由度，实现工件的完全定位。采用螺旋压板夹紧机构提供稳定夹紧力，使工件与定位元件保持可靠贴合；钻模板作为刀具导向元件，保证4-M6螺纹孔的位置精度和加工一致性。整体结构具有定位准确、夹紧可靠、操作方便等特点，适用于行星轮零件批量钻孔攻丝加工。

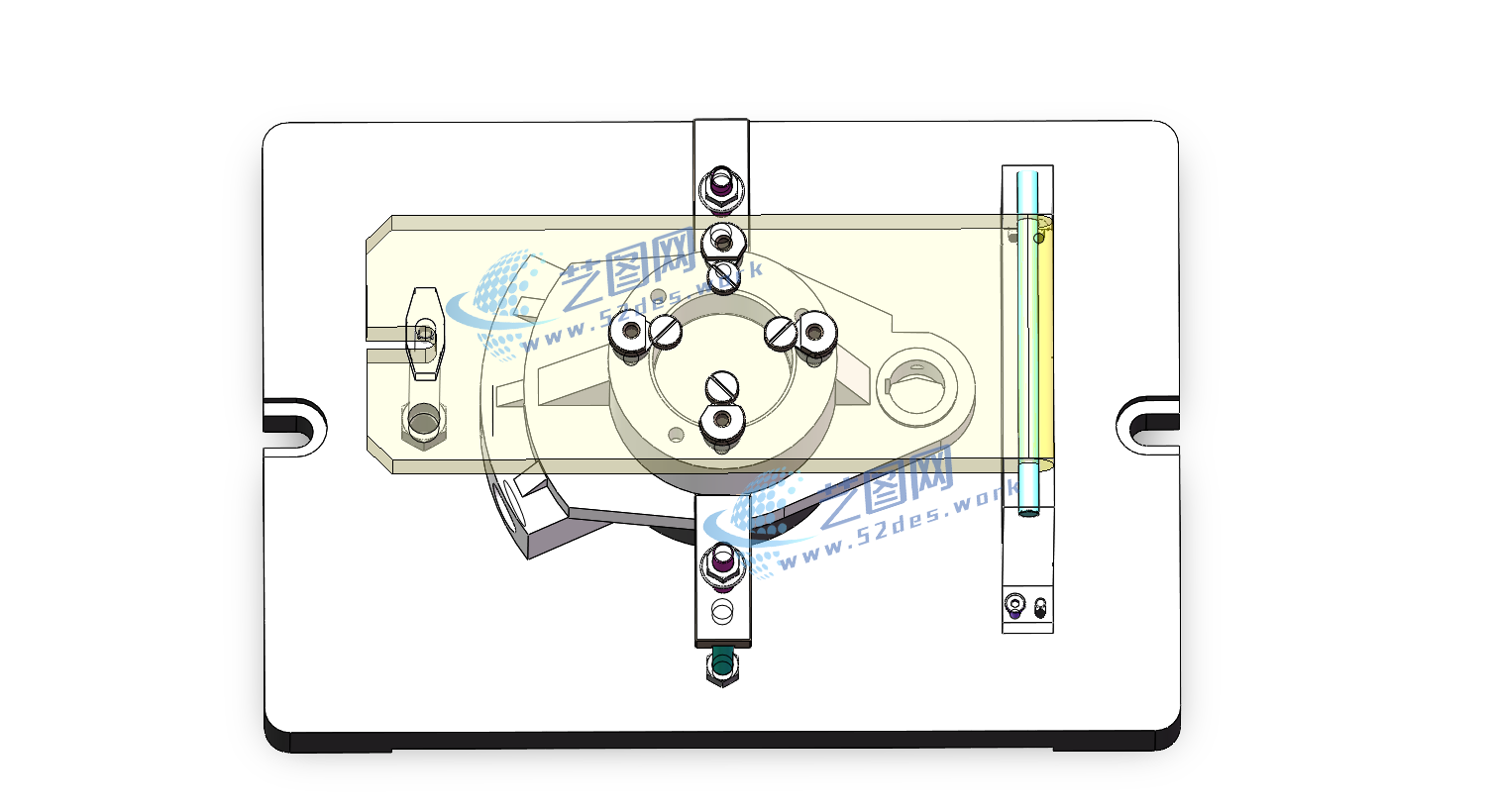

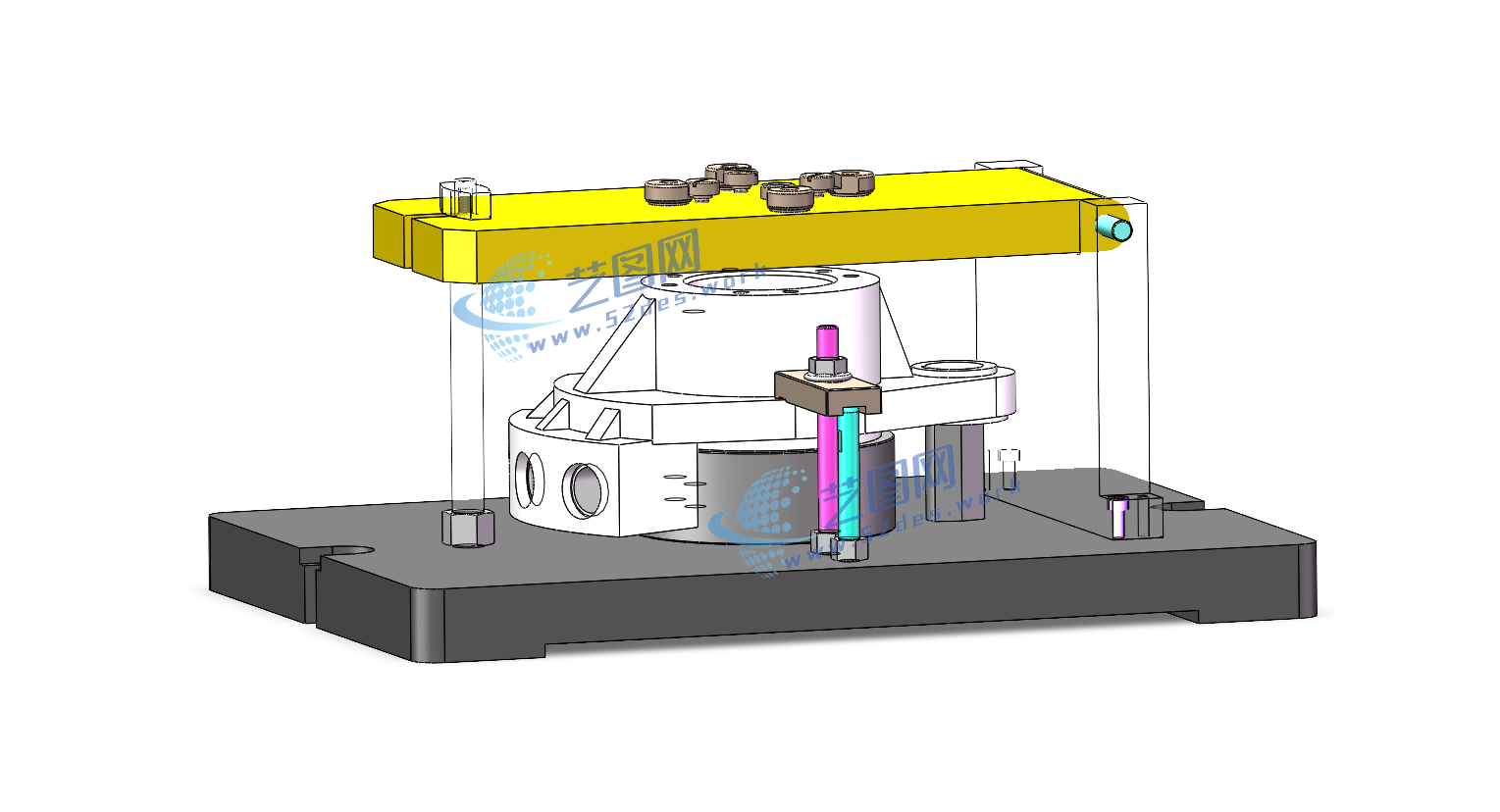

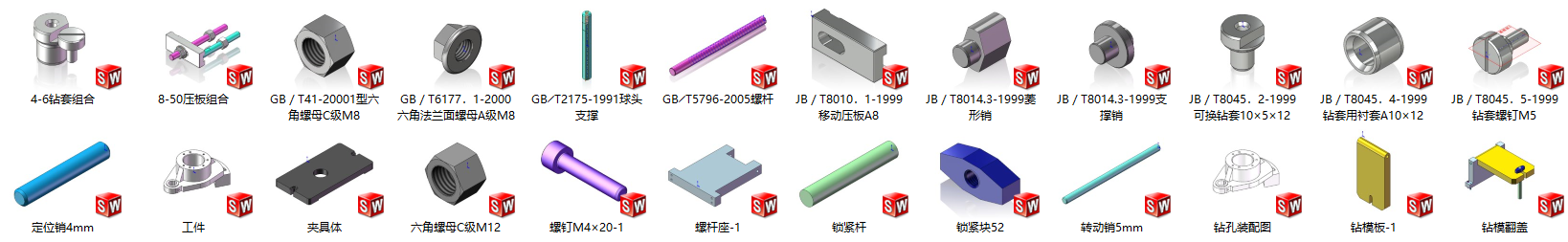

八色印花机行星轮夹具solidworks24版三维装配模型

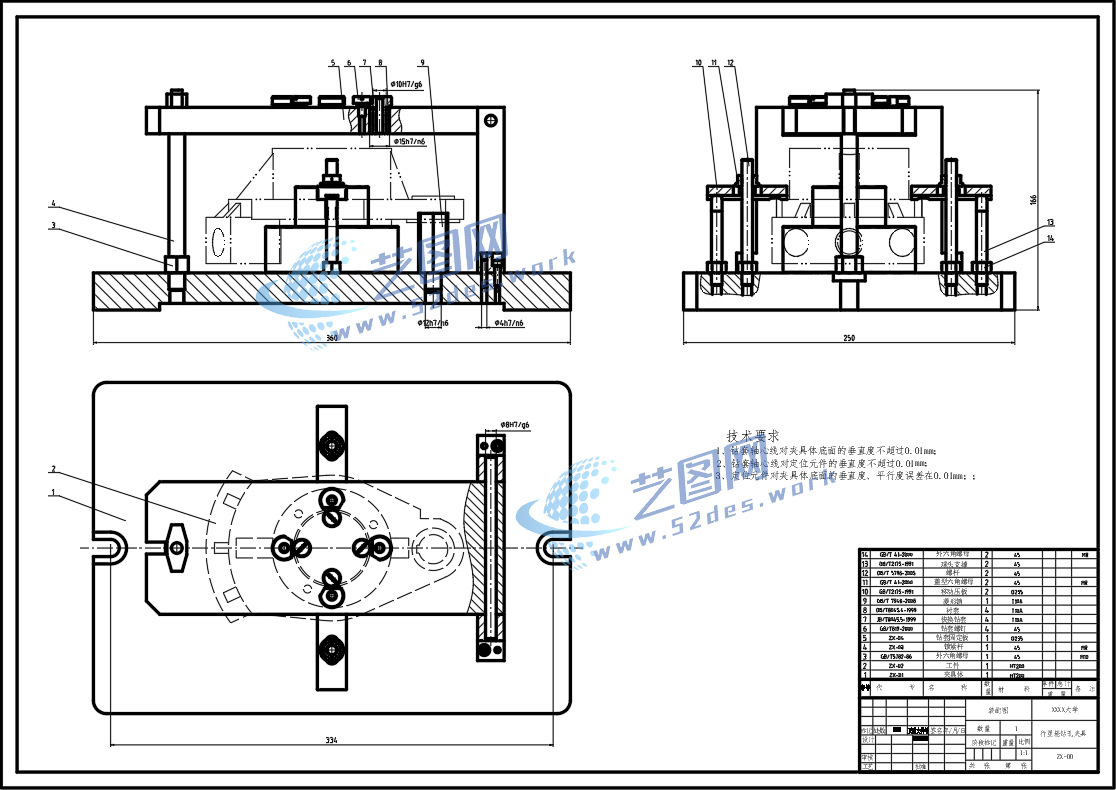

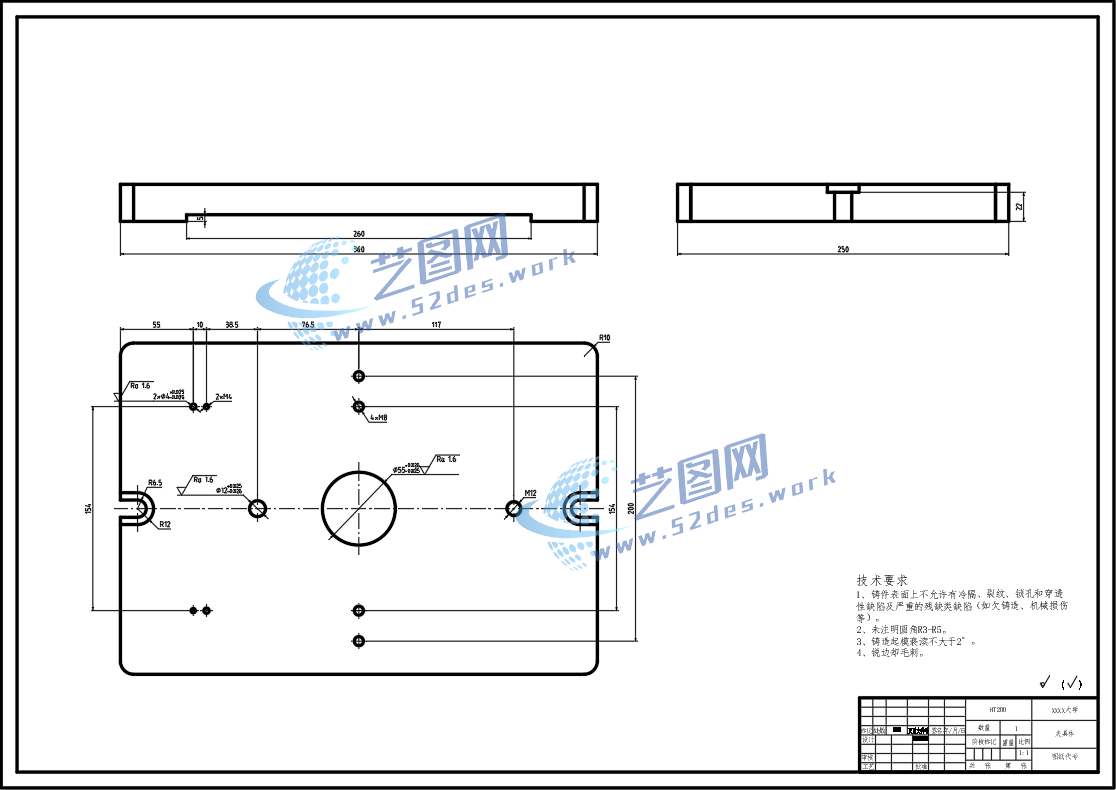

八色印花机行星轮夹具CAD装配图 八色印花机行星轮CAD夹具体
