八色印花机行星轮钻22孔夹具设计含CAD图纸+solidworks24三维模型｜C25605

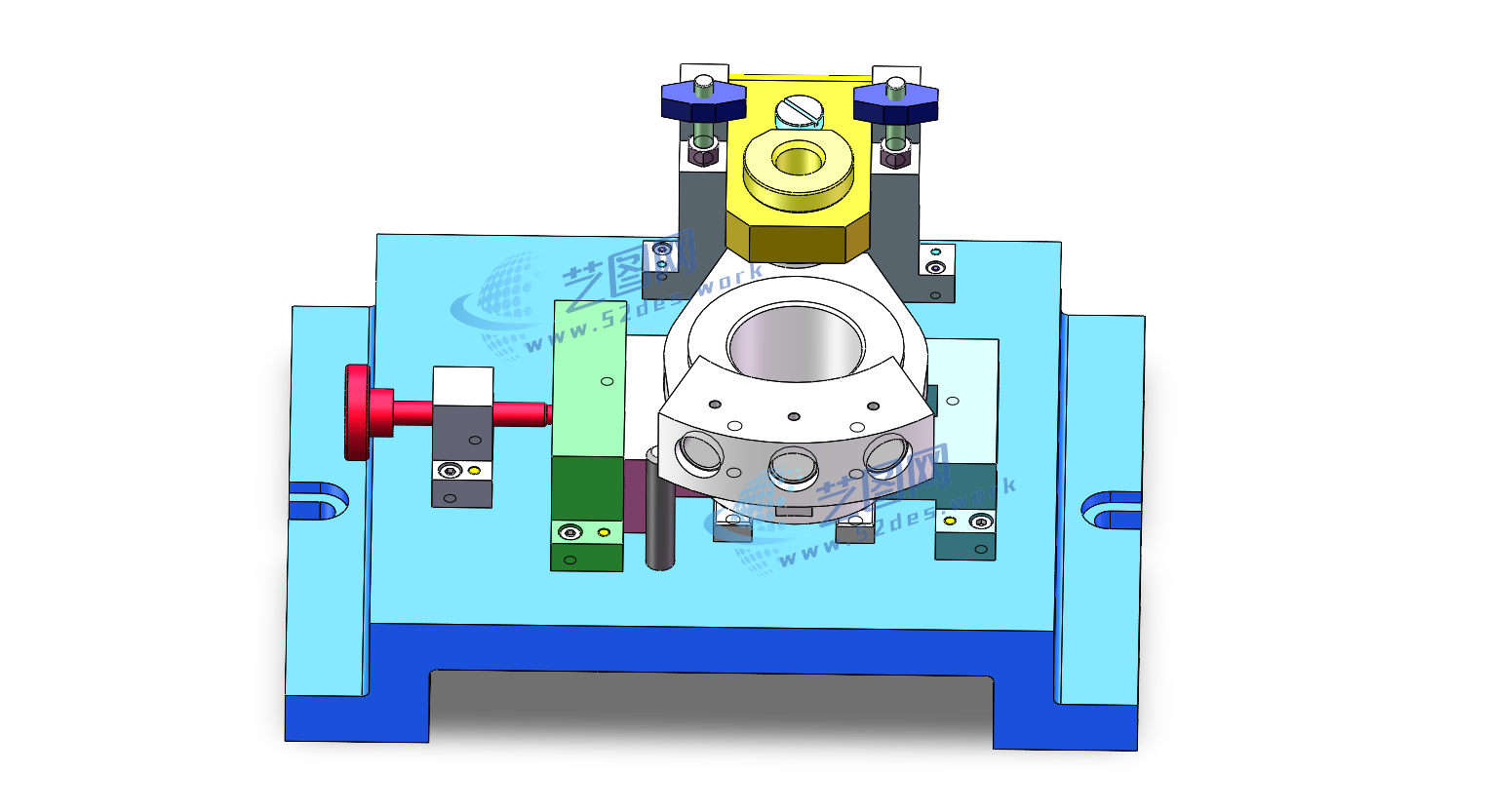

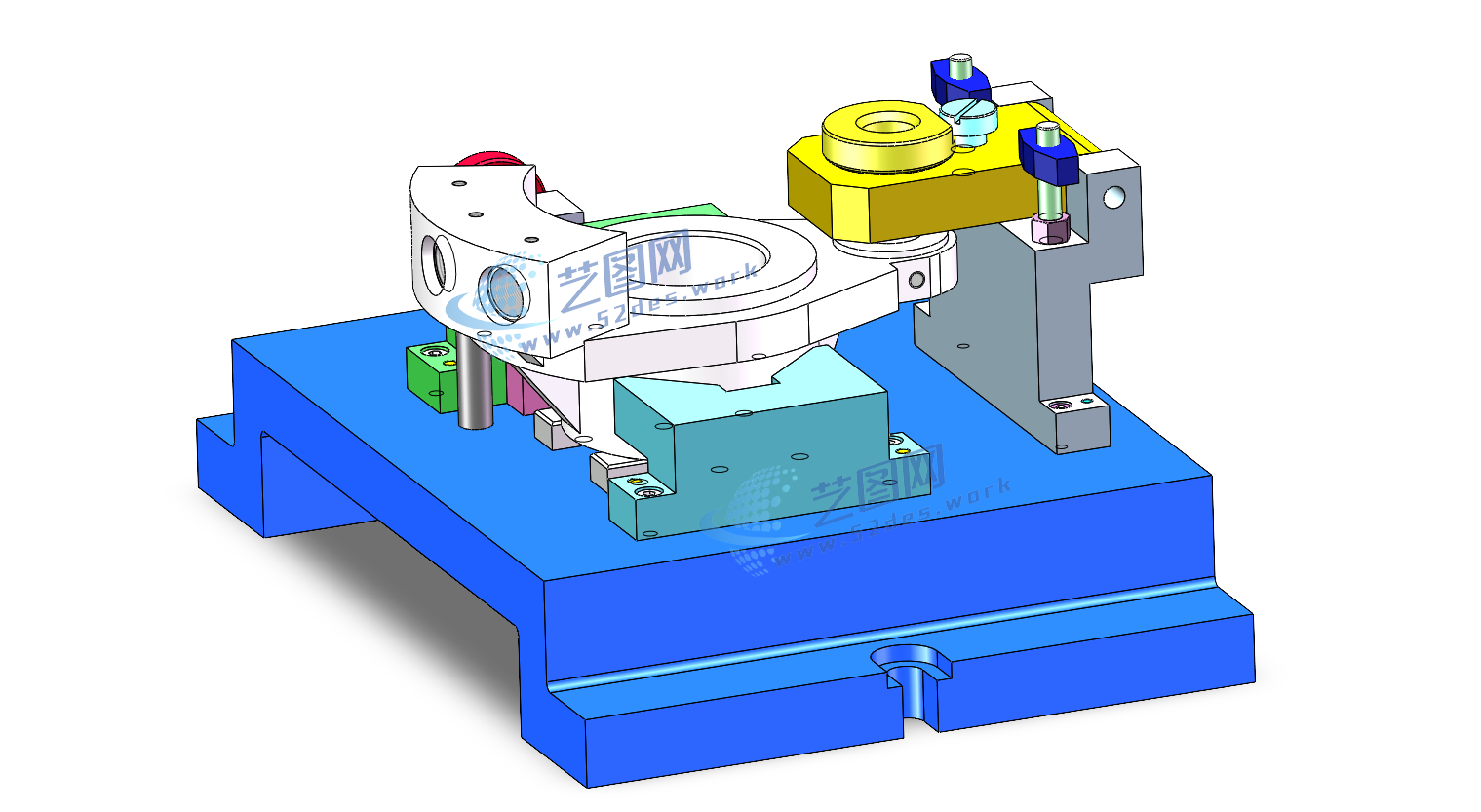

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 八色印花机行星轮夹具solidworks24版三维装配模型

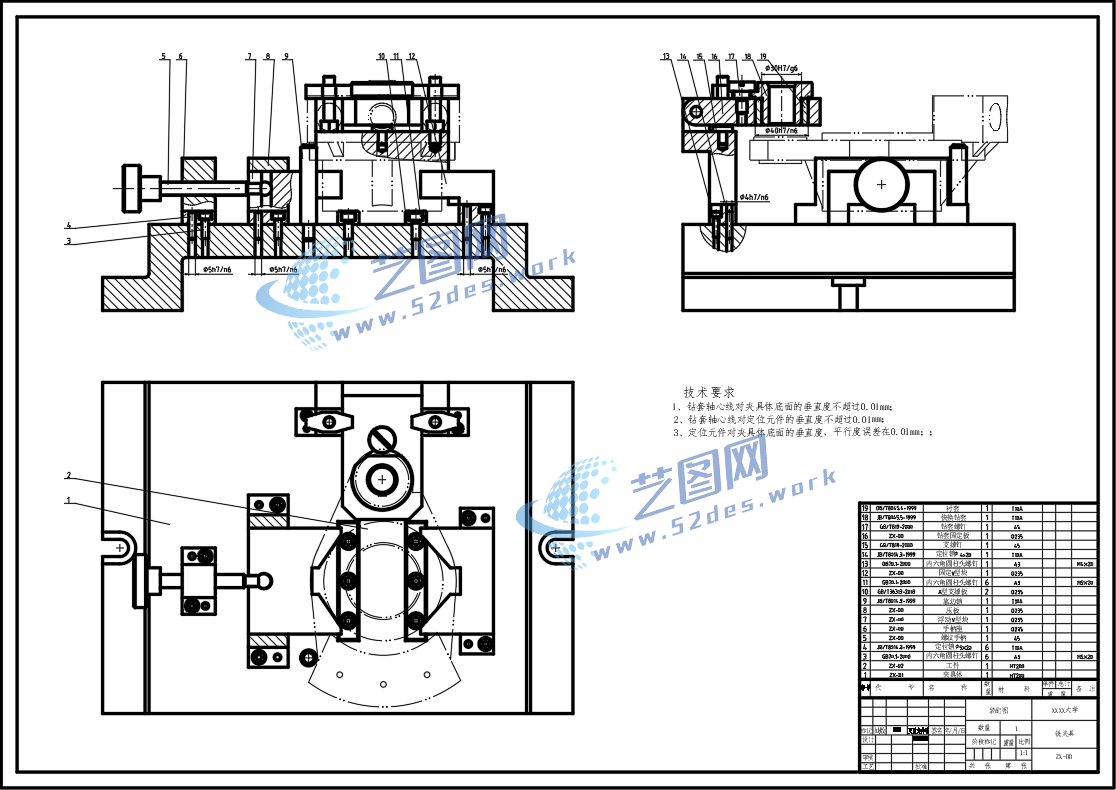

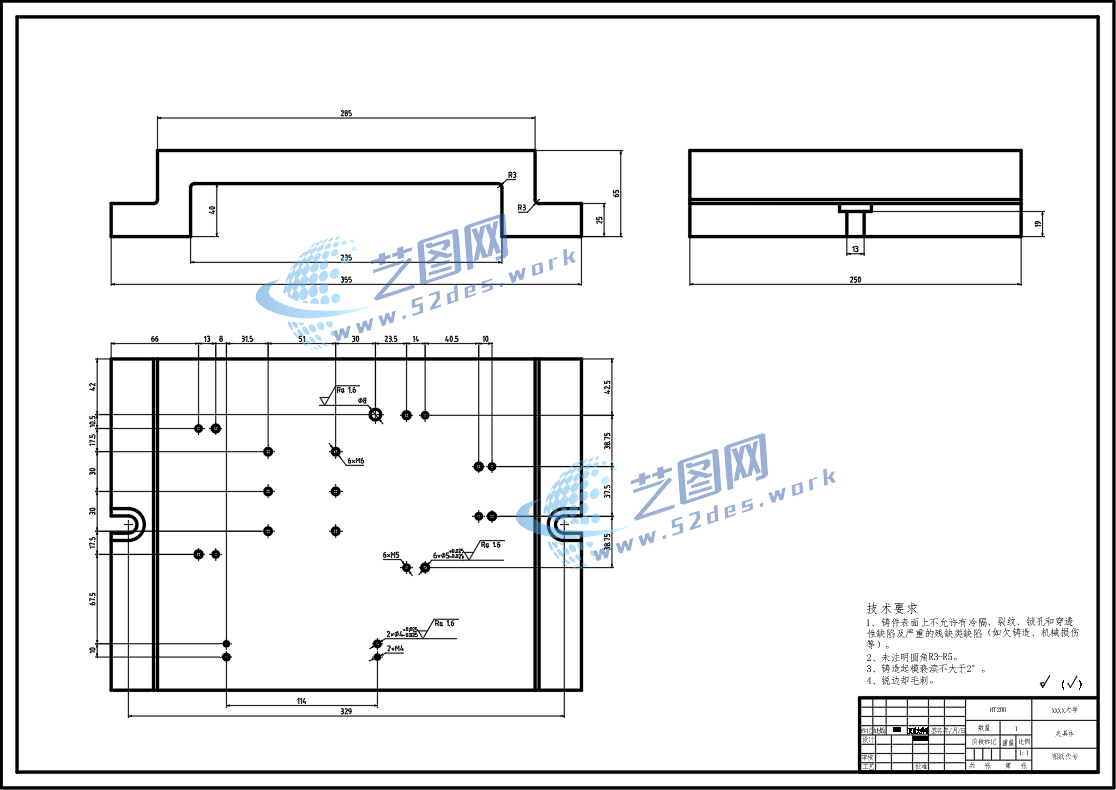

该翻盖式钻模板主要由夹具体、翻转钻模板、铰链连接机构、定位元件、钻套以及锁紧装置组成，针对零件钻孔加工过程中装夹空间受限、换件频繁等特点，采用可翻转式钻模板结构设计。钻模板通过铰链机构与夹具体连接，实现钻模板的快速开启与闭合，装夹工件时可向上翻转避让，加工时闭合定位，通过钻套对刀具进行精确导向，保证孔加工的位置精度。八色印花机行星轮夹具CAD装配图 八色印花机行星轮CAD夹具体

该结构采用定位与导向分离设计，工件由定位元件实现准确定位，翻盖钻模板提供钻削导向支撑，提高钻孔过程中的刚性和稳定性。锁紧机构能够保证钻模板闭合后的重复定位精度，减少加工误差。翻盖式结构具有操作方便、装卸效率高、定位可靠等特点，适用于批量生产中的钻孔、扩孔、铰孔等加工工序，可有效提高机械加工效率和工件加工质量。
