摆轴钻8mm孔夹具设计含CAD图纸+solidworks24三维模型｜C25606

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数

该摆轴钻8mm孔夹具采用轴向定位与径向支撑相结合的专用钻孔夹具结构，主要由夹具体、定位芯轴、支撑座、压紧机构以及钻孔导向组件组成。夹具根据摆轴类零件的回转结构特点，采用工件轴外圆作为主要定位基准，通过芯轴或定位轴实现工件中心定位，同时利用支撑块对轴体进行辅助支承，限制加工过程中的振动与偏移。钻孔位置设置导向结构，使钻头沿规定方向进给，保证Φ8孔加工位置准确。

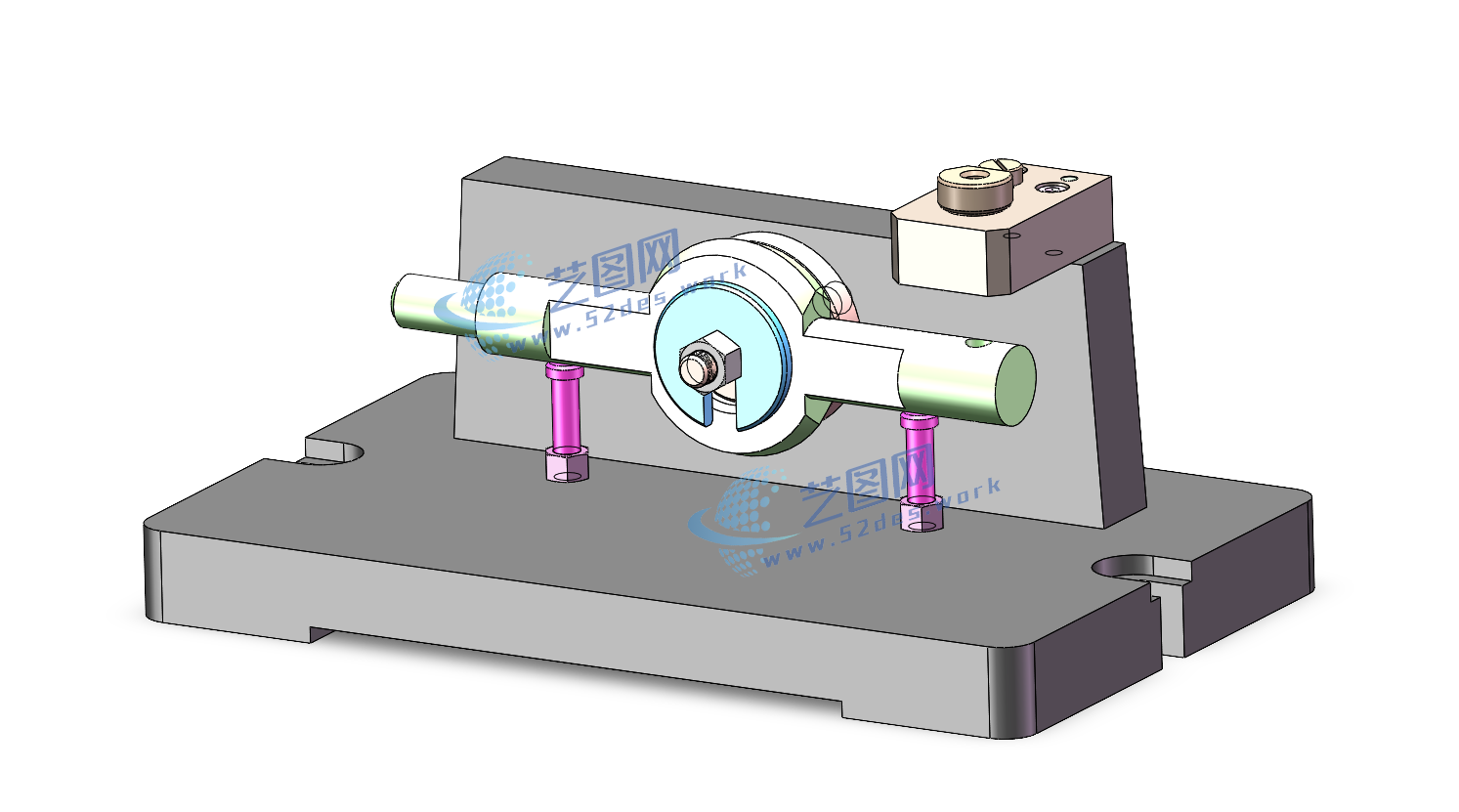

摆轴夹具solidworks24版三维装配模型

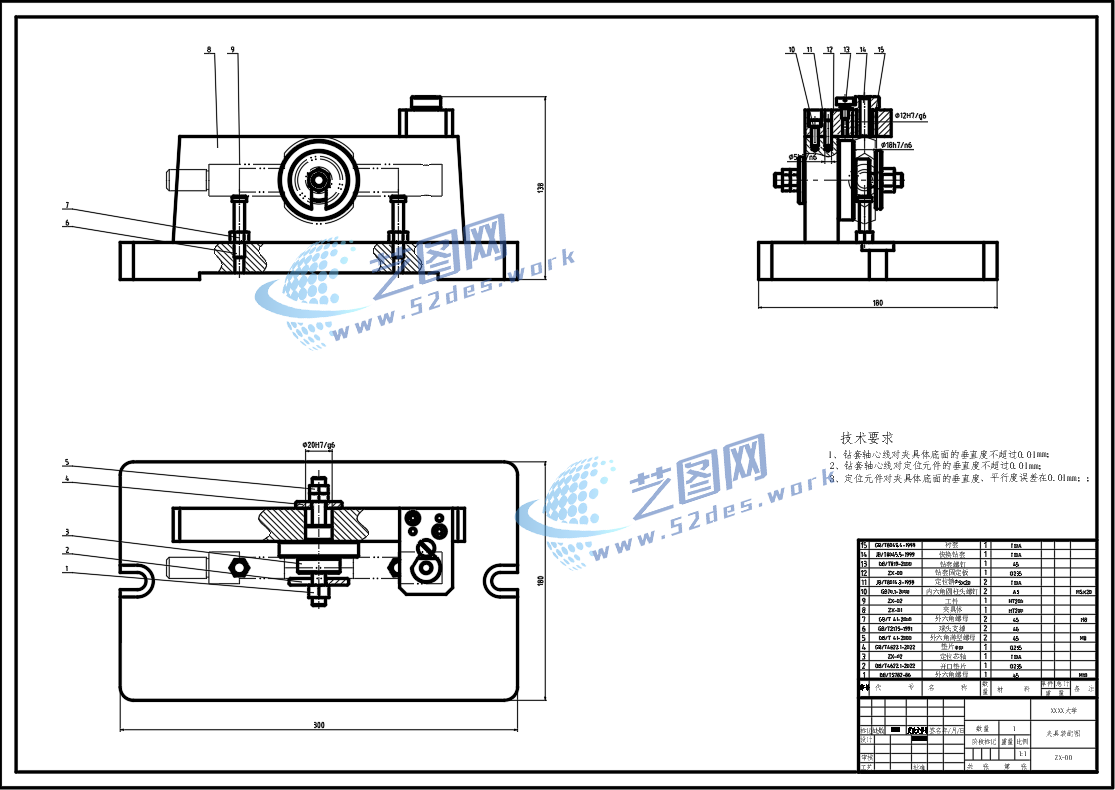

摆轴夹具CAD装配图 摆轴CAD夹具体

该夹具针对摆轴端部钻孔工序进行专用化设计，采用“一轴一面辅助支撑”的定位方式，通过轴类基准保证工件回转中心稳定，再结合压紧机构实现可靠固定。夹具体采用立式支撑结构，提高钻削时的整体刚度，并为钻头进给提供充足加工空间；底座与支撑板采用整体连接形式，增强抗振能力。该结构具有定位精度高、装夹稳定、操作方便等特点，适用于摆轴类零件批量钻孔加工。
