齿轮轴承座铣上端面夹具设计含CAD图纸+solidworks24三维模型｜C25617

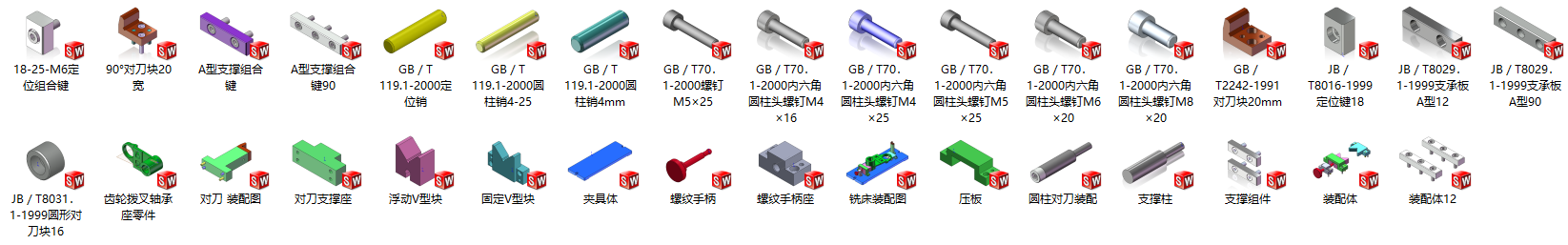

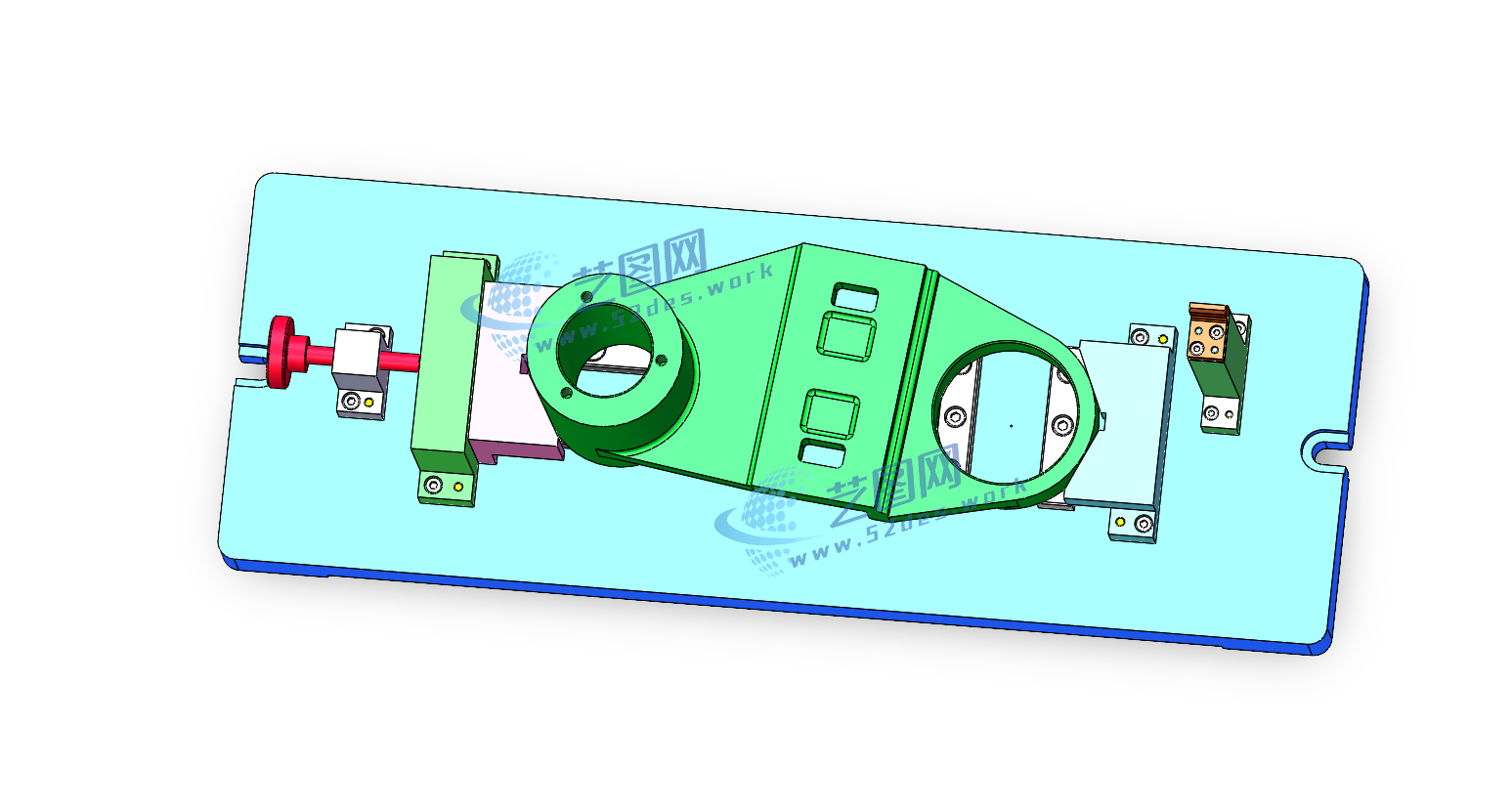

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 齿轮轴承座夹具solidworks24版三维装配模型

该齿轮轴承座铣上端面夹具主要由夹具体、V型块定位机构、压紧装置、支撑元件以及机床连接底座组成，针对轴类及带圆柱外表面的齿轮轴承座零件上端面铣削加工进行专用化设计。夹具采用V型块作为主要定位元件，通过V型槽与工件圆柱外圆面接触，实现工件的径向定位，限制工件在水平方向的自由度

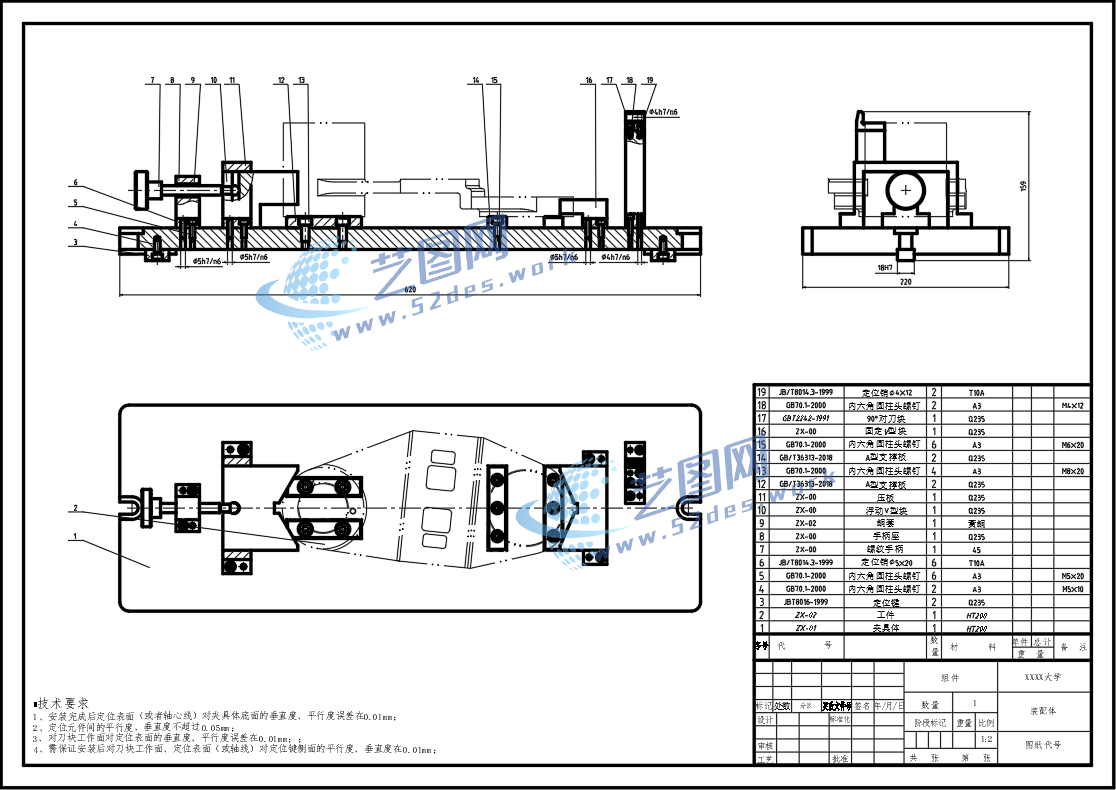

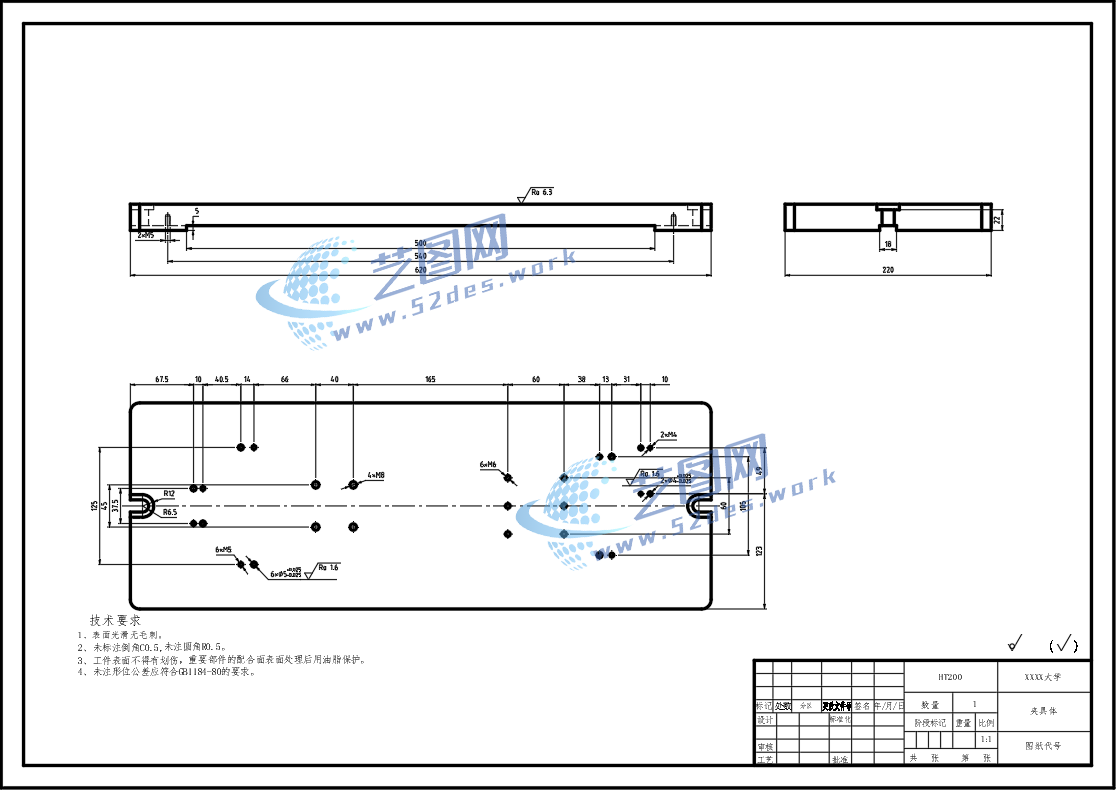

齿轮轴承座夹具CAD装配图 齿轮轴承座CAD夹具体

整体结构采用刚性底板式设计，V型块定位具有自动对中的特点，能够适应不同尺寸圆柱面的可靠支撑。夹紧机构通过压板或螺旋夹紧方式将工件固定在定位面上，有效抵抗铣削过程中产生的切削力，减少振动和位移。该夹具结构简单、定位可靠、操作方便，适用于齿轮轴承座类零件的铣端面加工及批量生产，可提高加工精度和生产效率。
