方套铣端面夹具设计含CAD图纸+solidworks24三维模型｜C25622

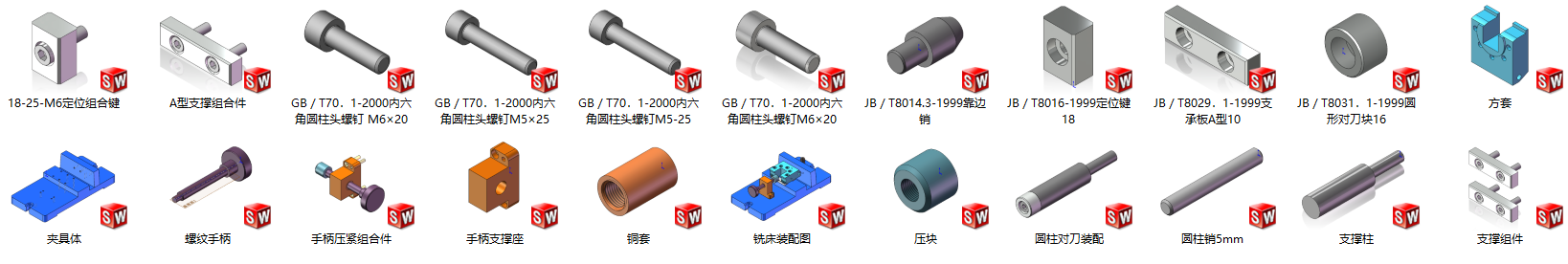

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数

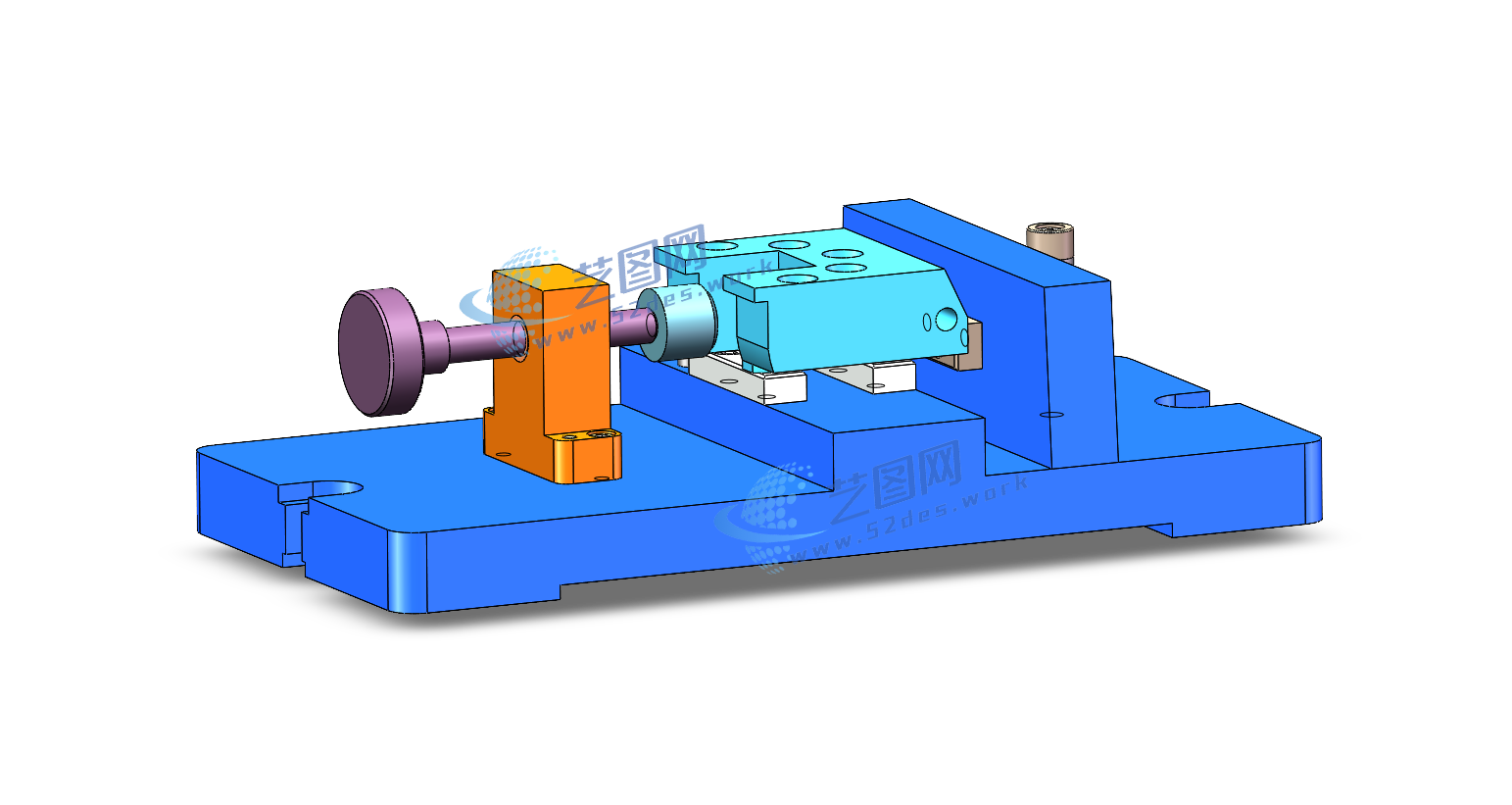

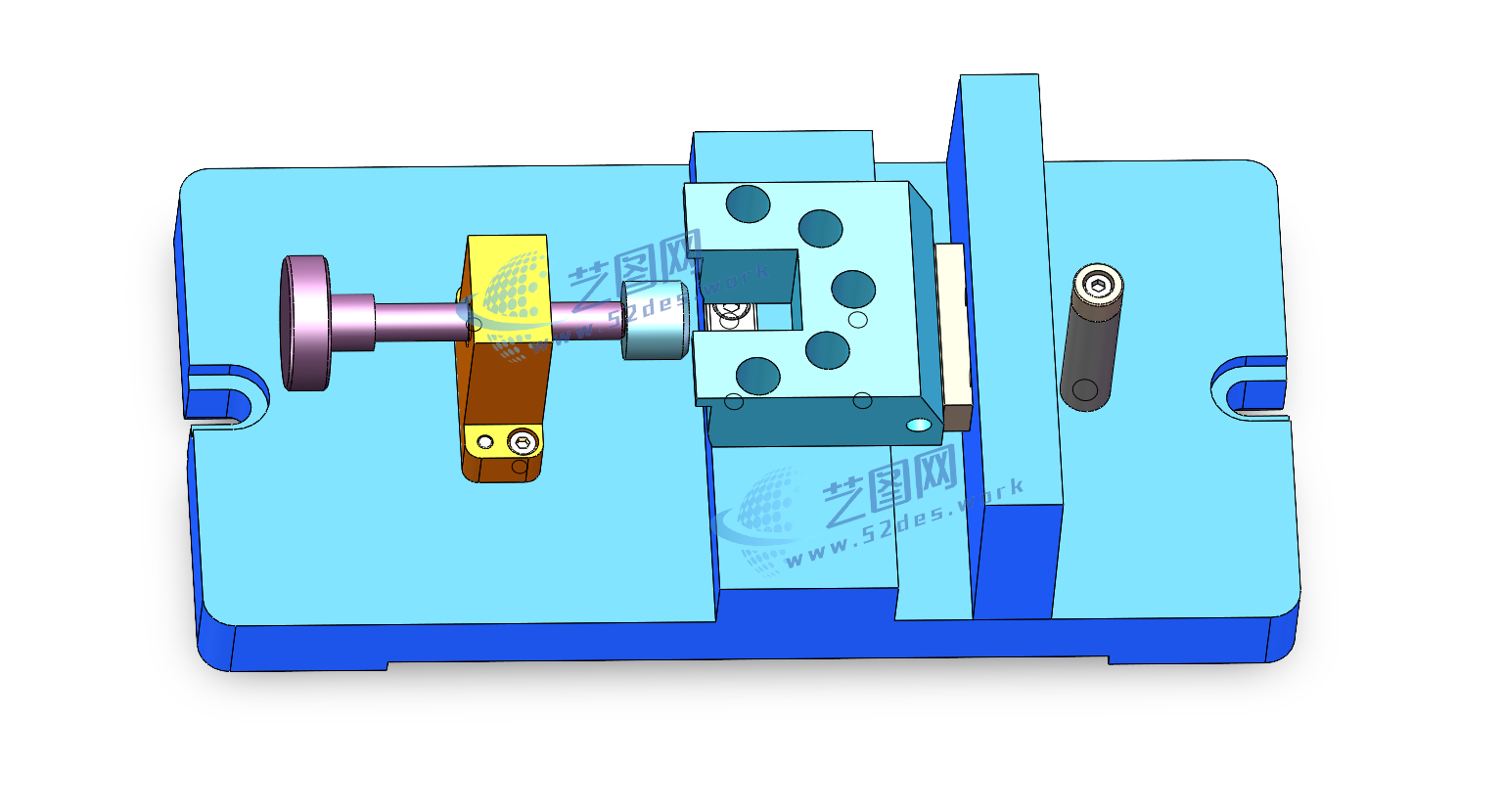

该方套铣端面夹具采用符合六点定位原理的专用铣床夹具结构，主要由夹具体、A型支撑板、靠边销、压紧机构及辅助定位元件组成。夹具根据方套零件的结构特点进行设计，以工件底面作为主要定位基准，通过A型支撑板对工件底面进行支撑，限制工件沿垂直方向的移动及两个方向的转动自由度；利用靠边销与工件侧面接触，实现侧向定位 方套夹具solidworks24版三维装配模型

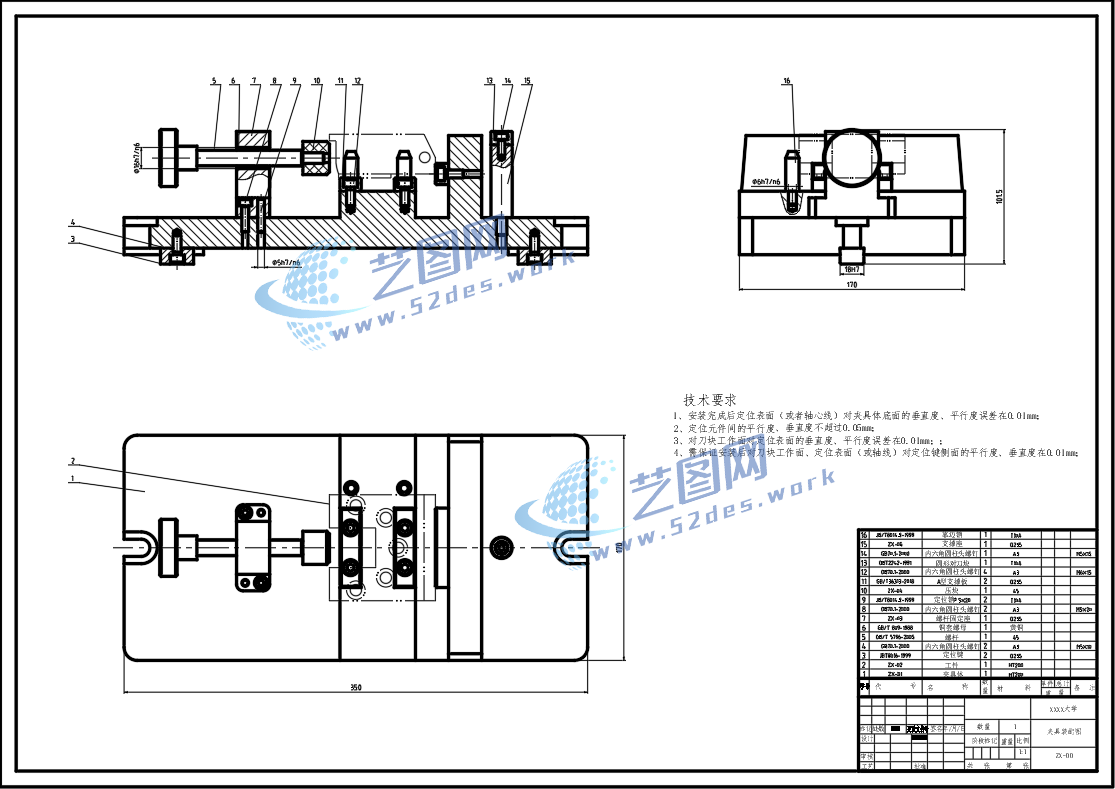

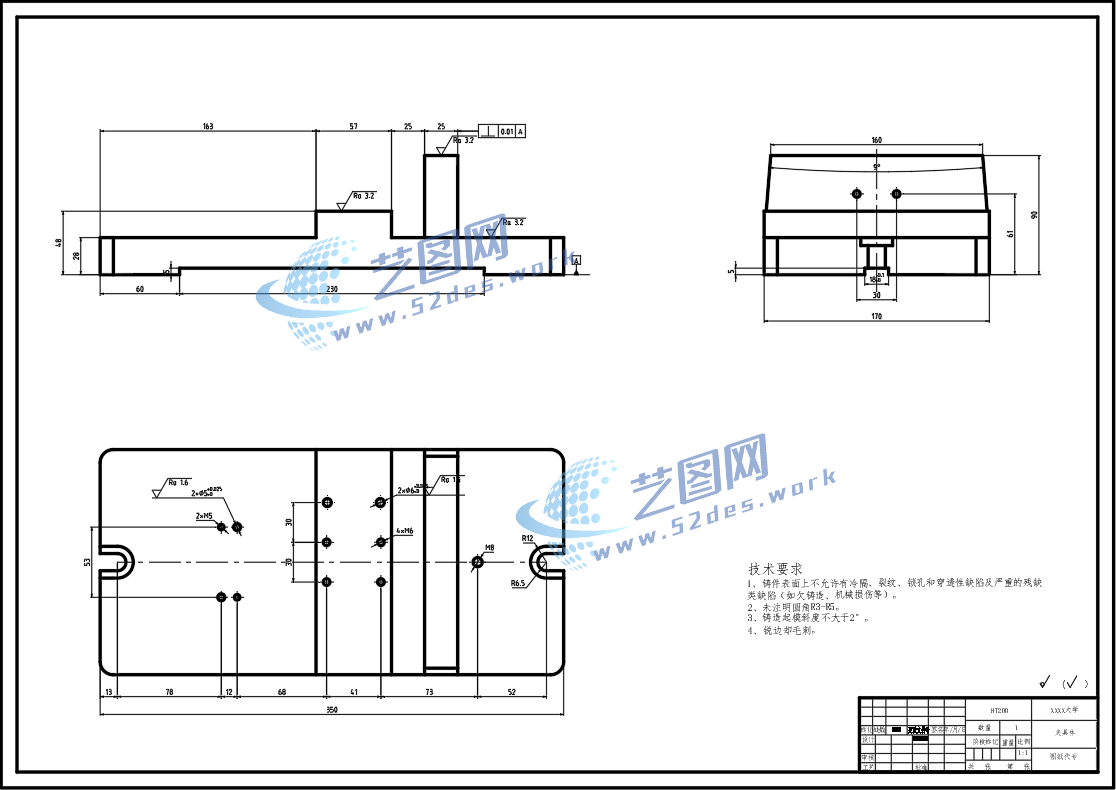

方套夹具CAD装配图 方套CAD夹具体

夹具采用压板式夹紧机构，通过螺杆带动压板对工件施加夹紧力，使方套稳定贴合于A型支撑板和靠边销定位面，防止铣削过程中因切削力产生位移。A型支撑板具有较大的接触面积，能够提高工件支撑刚度，减少加工振动；靠边销便于工件快速找正，提高装夹效率。整体夹具结构紧凑，刚性良好，可有效保证方套端面的平面度、垂直度及加工尺寸精度，适用于方套类零件的批量铣削加工。
