方套钻8mm孔夹具设计含CAD图纸+solidworks24三维模型｜C25624

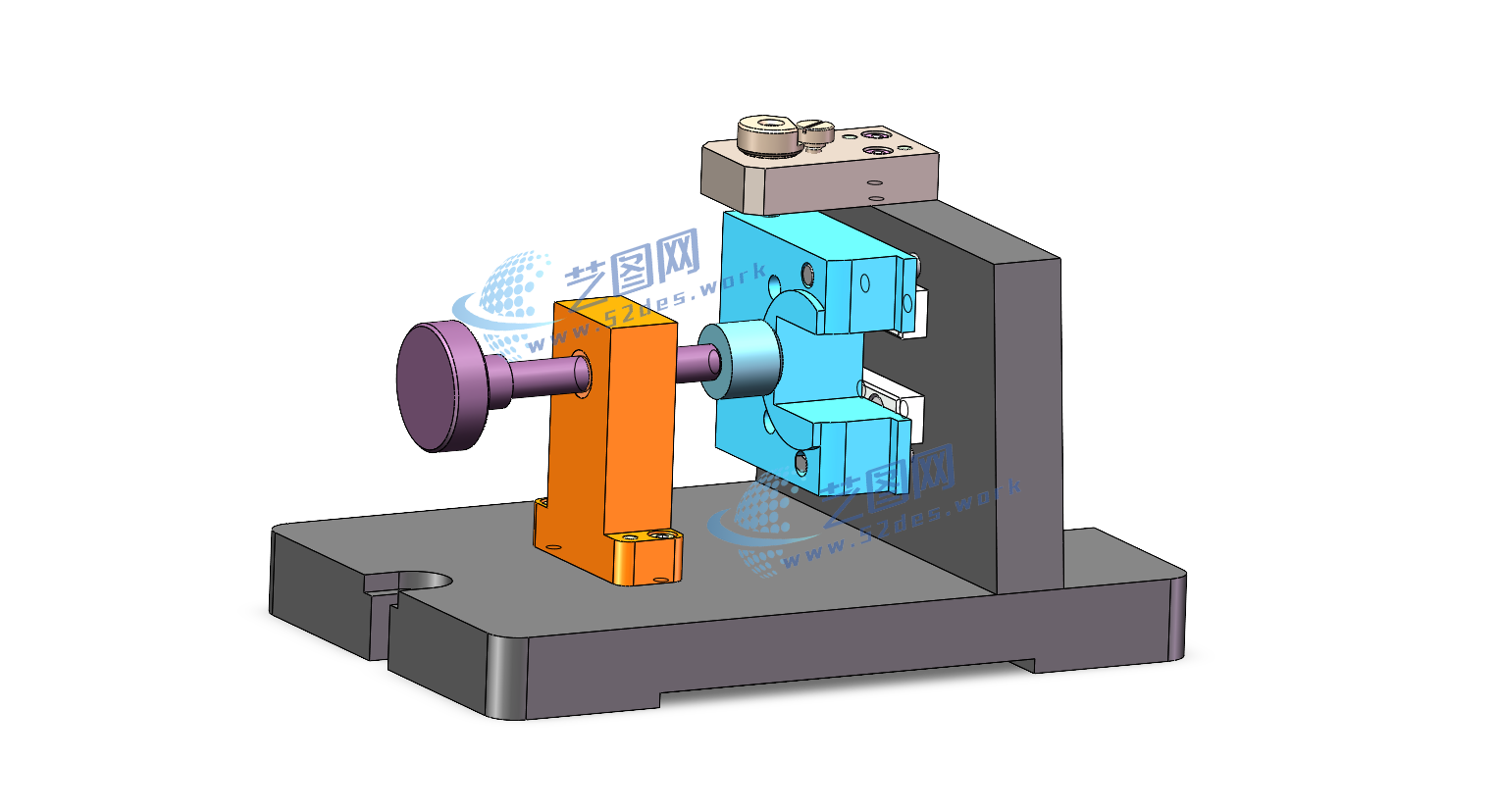

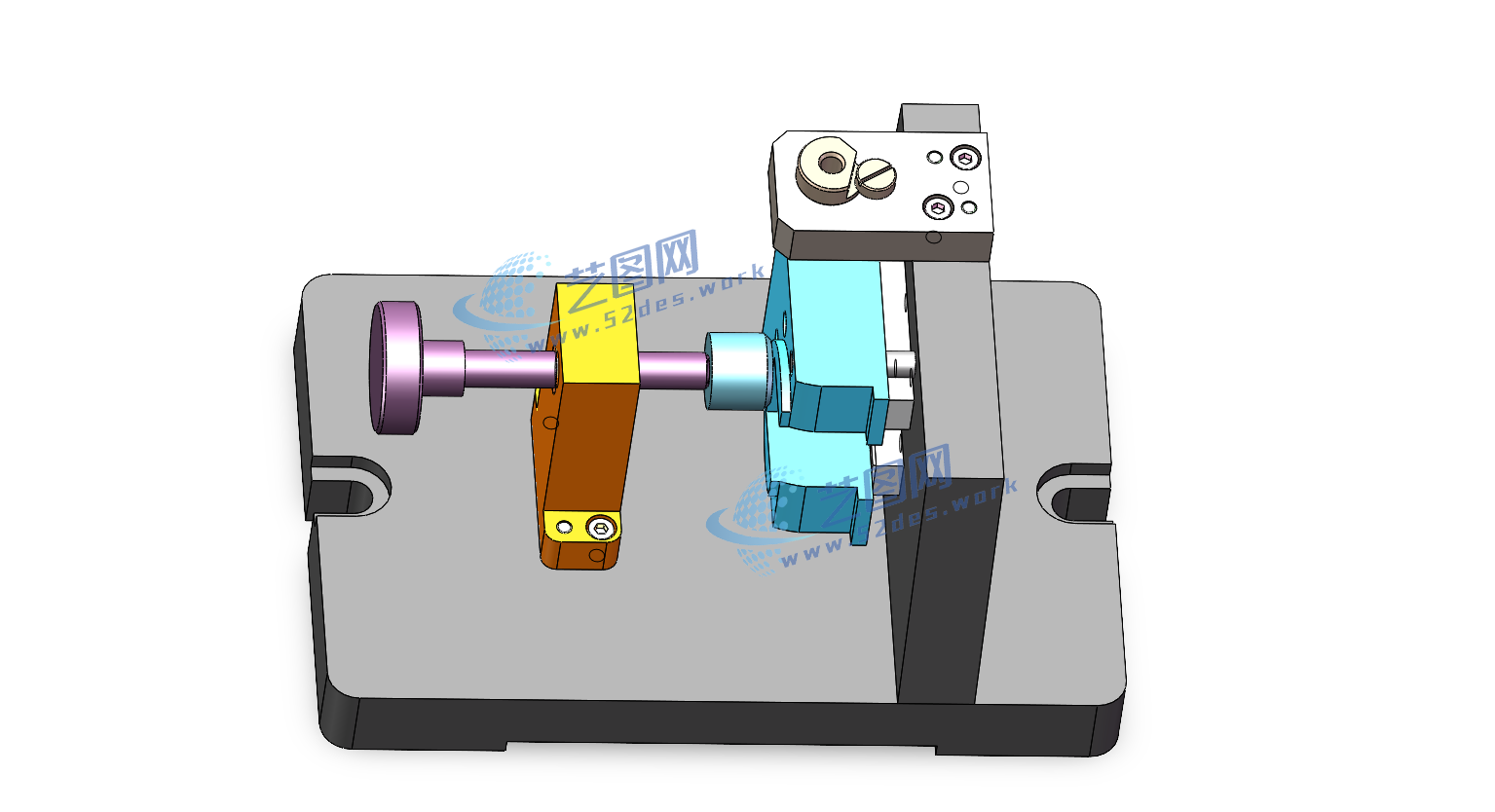

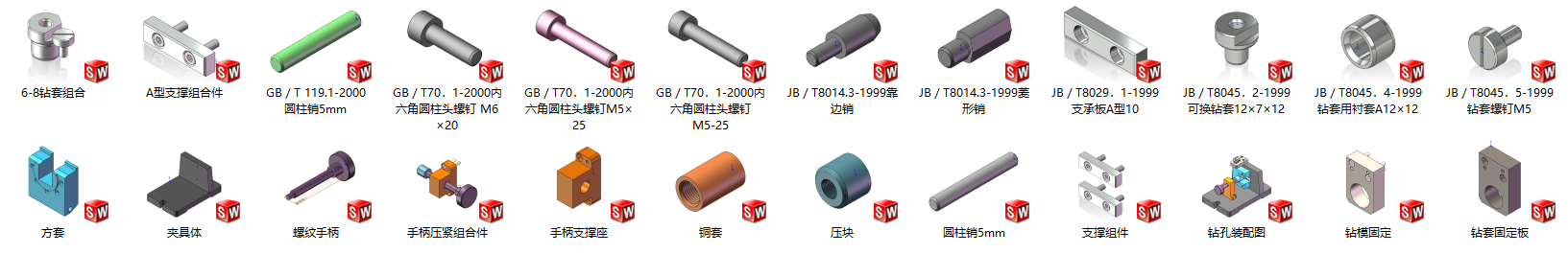

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 方套夹具solidworks24版三维装配模型

该方套钻8mm孔夹具采用“一面两销”作为主要定位方式，以工件底面作为主要定位基准，限制工件的3个自由度；通过两个定位销与工件上的定位孔配合，实现对工件水平方向移动和转动自由度的限制，使工件在夹具中获得稳定、准确的位置。该定位方式符合六点定位原理，能够有效保证钻8mm孔时孔的位置精度和加工稳定性，特别适用于具有两个定位孔或基准孔的方套类零件加工。

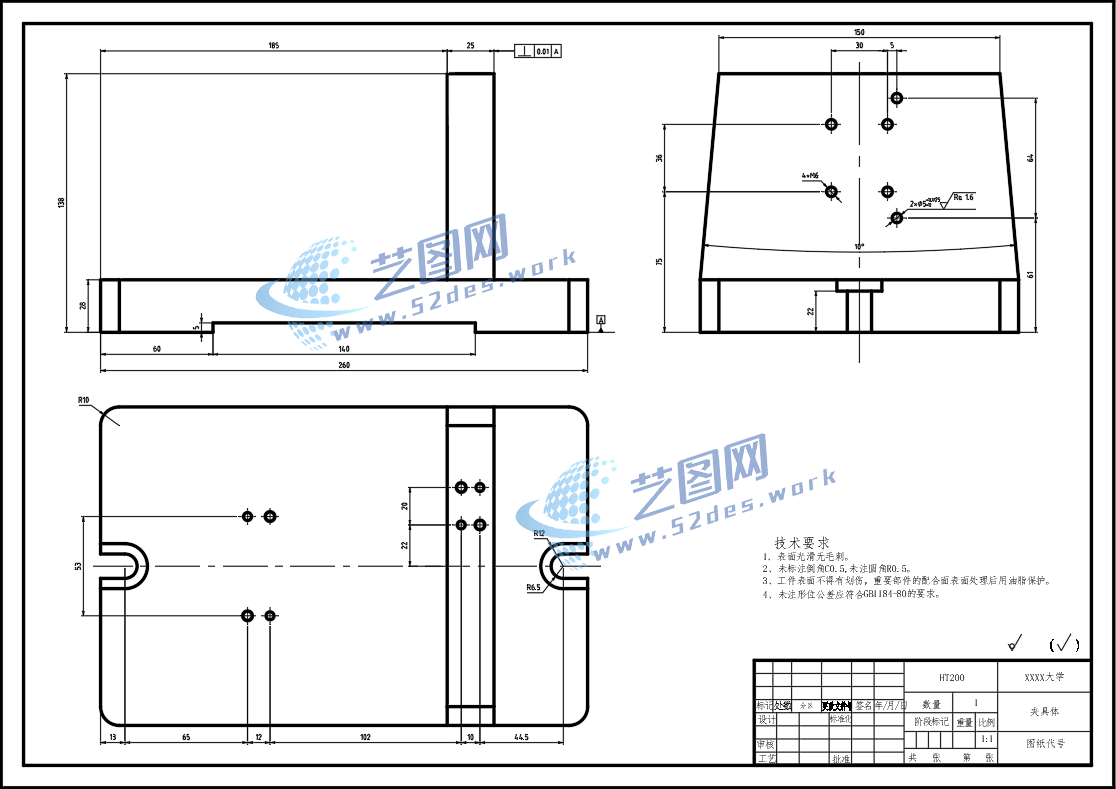

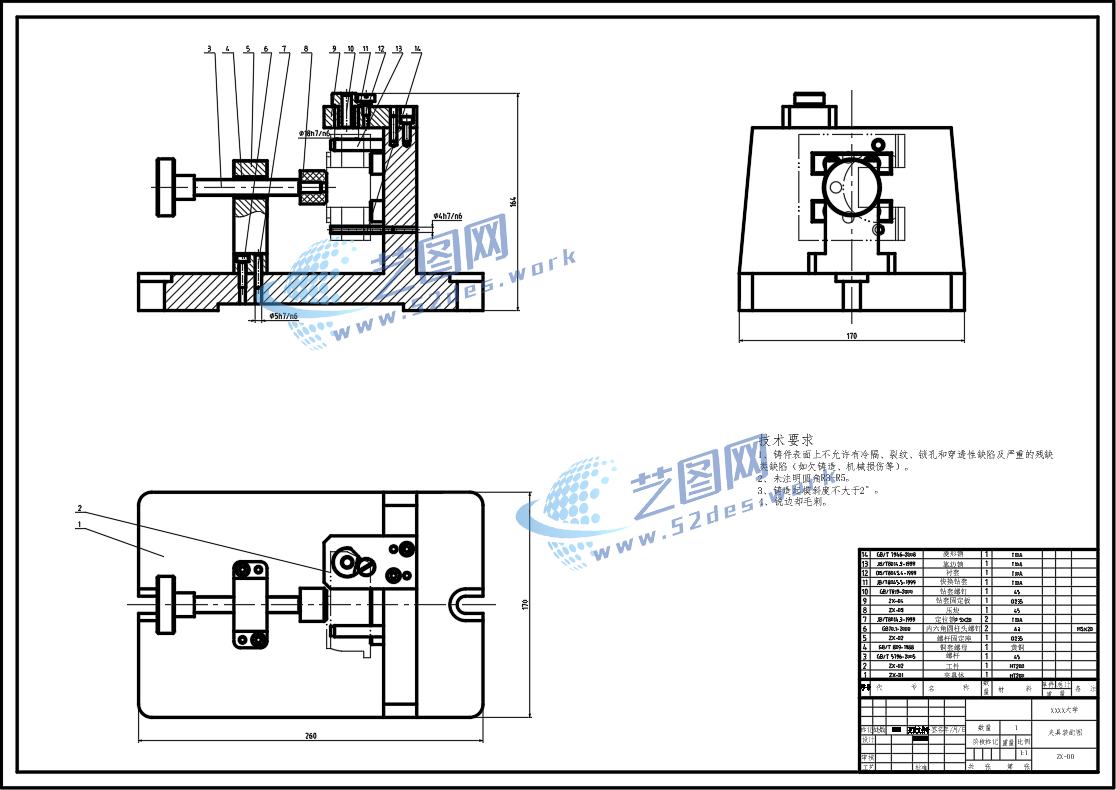

方套夹具CAD装配图 方套CAD夹具体

夹具结构由夹具体、底板、固定定位销、削边销、钻模板、钻套以及螺旋压紧机构组成。其中一个圆柱销用于限制工件两个方向的移动自由度，另一个削边销用于消除旋转自由度，同时避免因孔间距误差产生定位干涉。钻模板安装于夹具体上方，通过精密钻套引导钻头加工8mm孔，提高孔径尺寸精度和孔轴线位置精度。夹紧机构采用顶部压紧方式，使工件底面紧贴定位基准面，保证加工过程中具有良好的刚性和抗振性能。
