831005拨叉铣18槽夹具设计含CAD图纸+solidworks21三维模型+说明书｜C25648

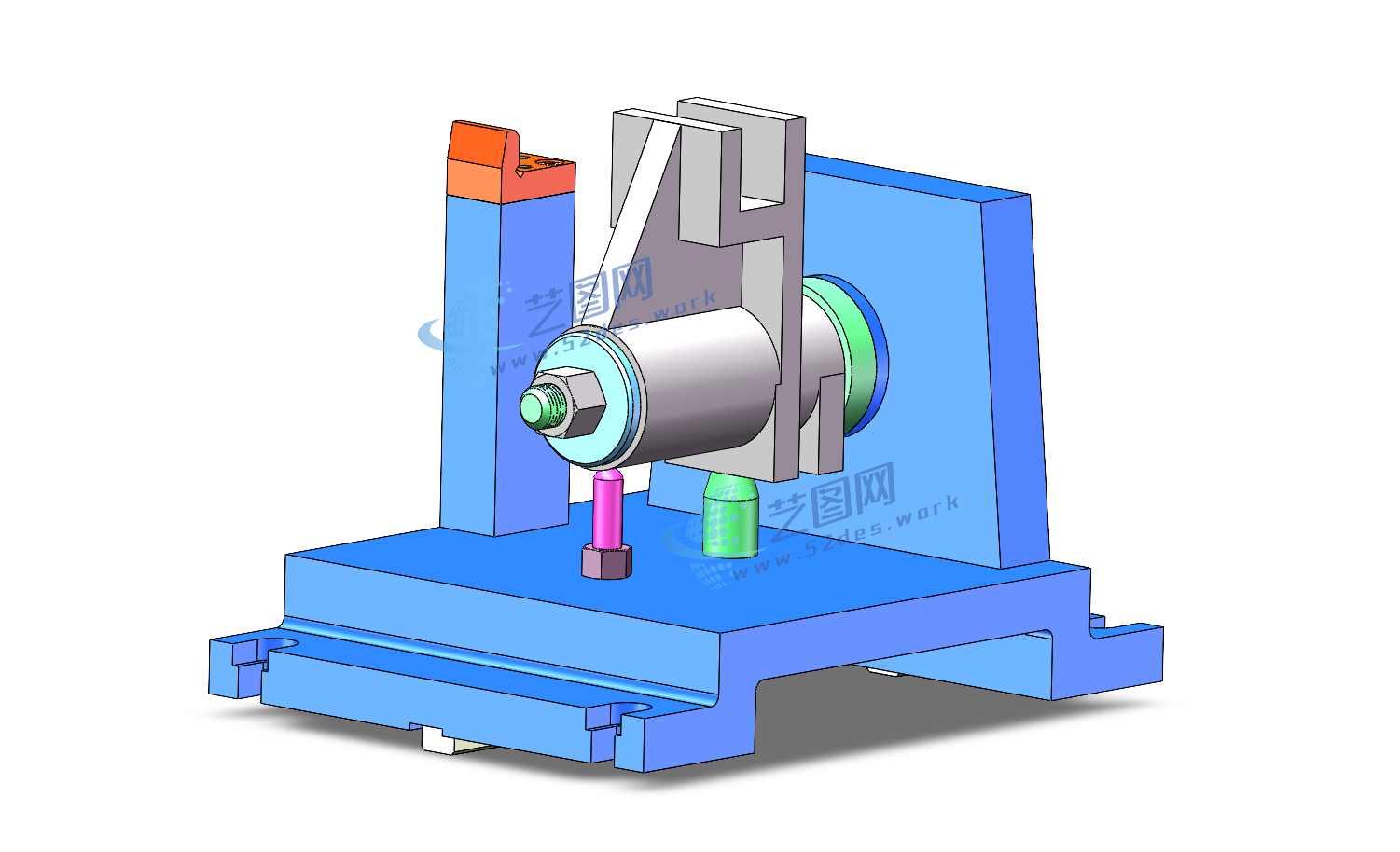

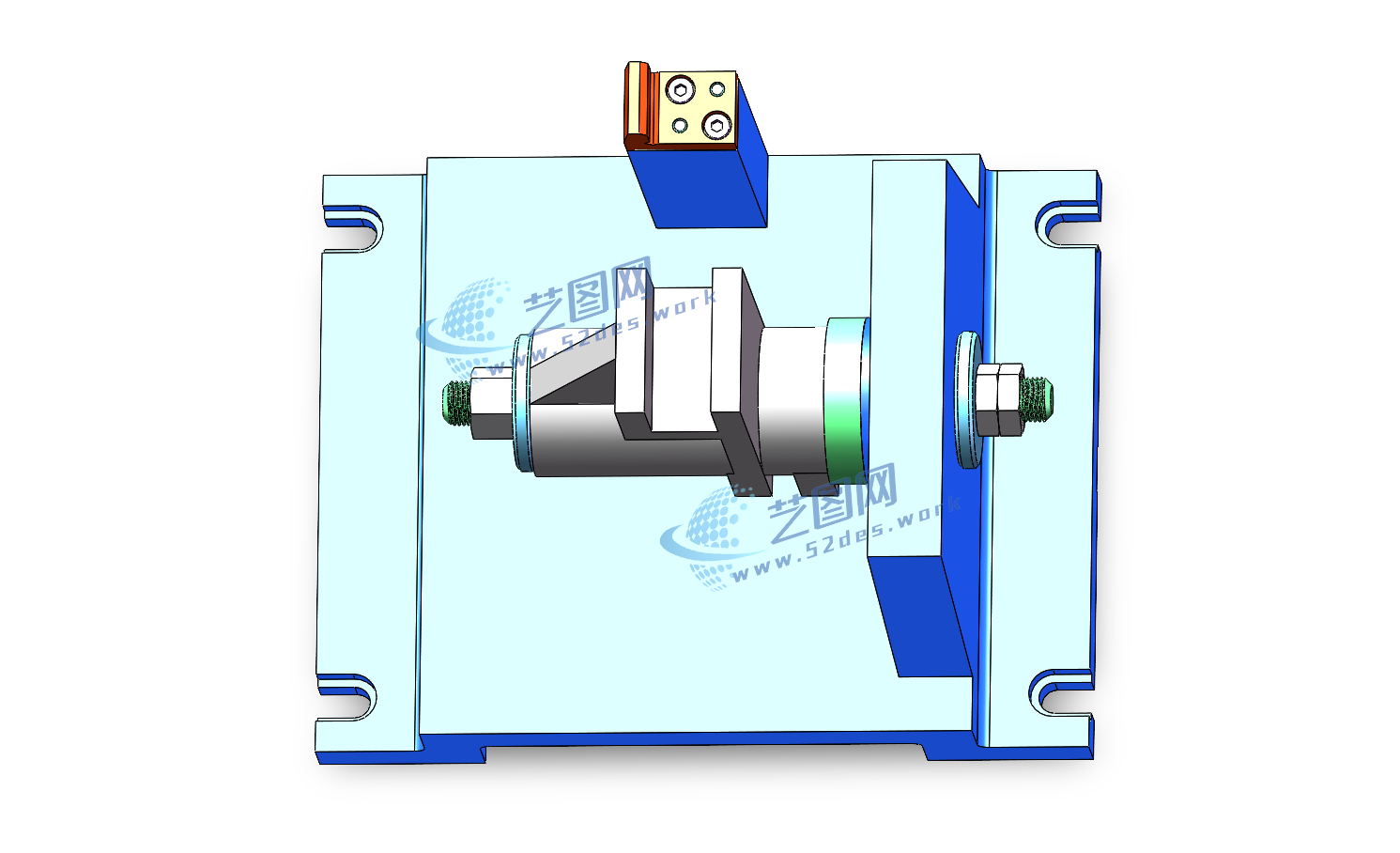

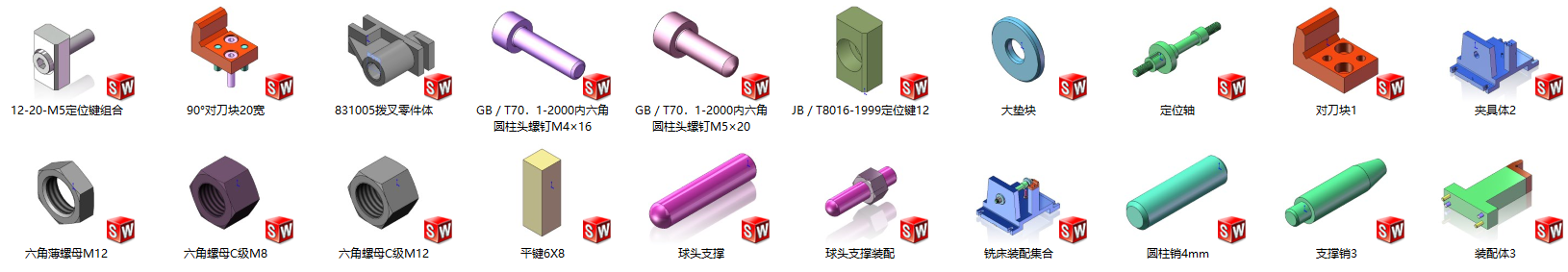

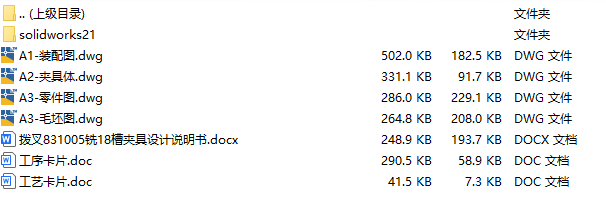

文件内容：solidworks21版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks21版本模型源文件，可编辑，含参数 831005拨叉夹具solidworks21版三维装配模型

该831005拨叉铣18槽夹具主要由夹具体、定位芯轴、支承元件、侧向定位机构、压紧机构以及对刀装置组成。夹具采用芯轴定位方式，以拨叉零件内孔作为主要定位基准，通过定位芯轴与工件孔进行精确配合，限制工件的径向移动；同时结合底面支承和侧向定位元件，对工件进行辅助定位，限制其转动和轴向窜动，实现工件六个自由度的完全约束

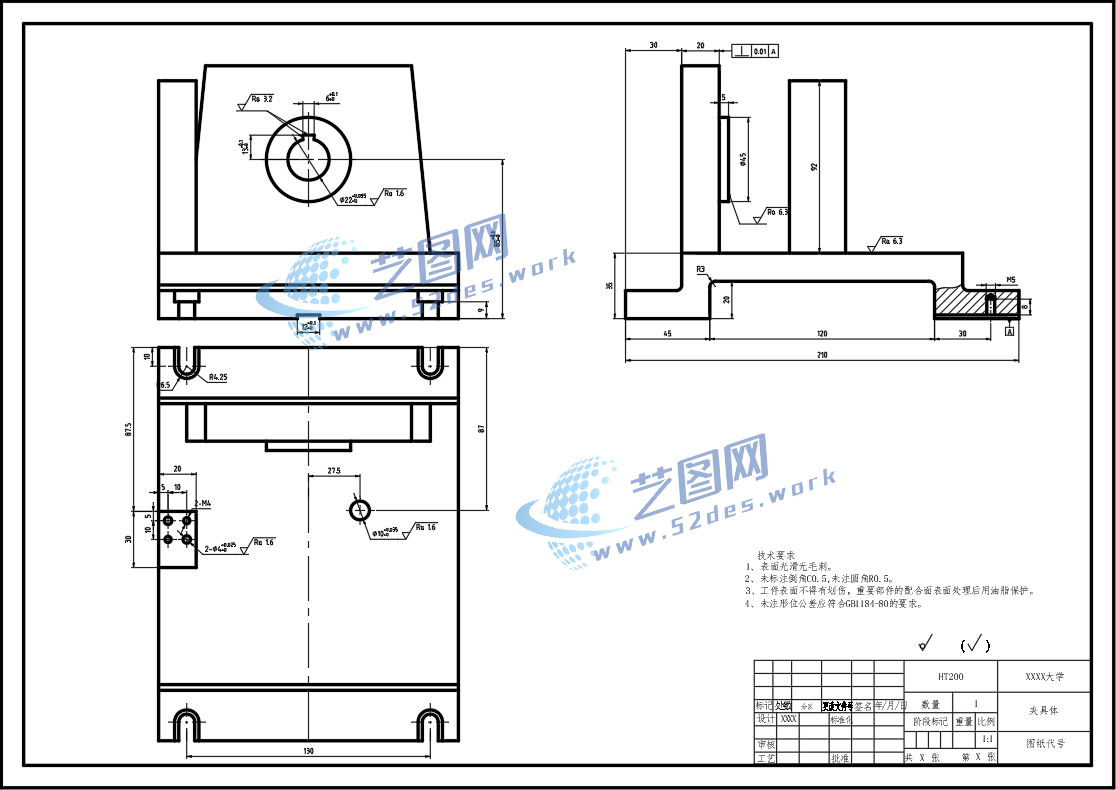

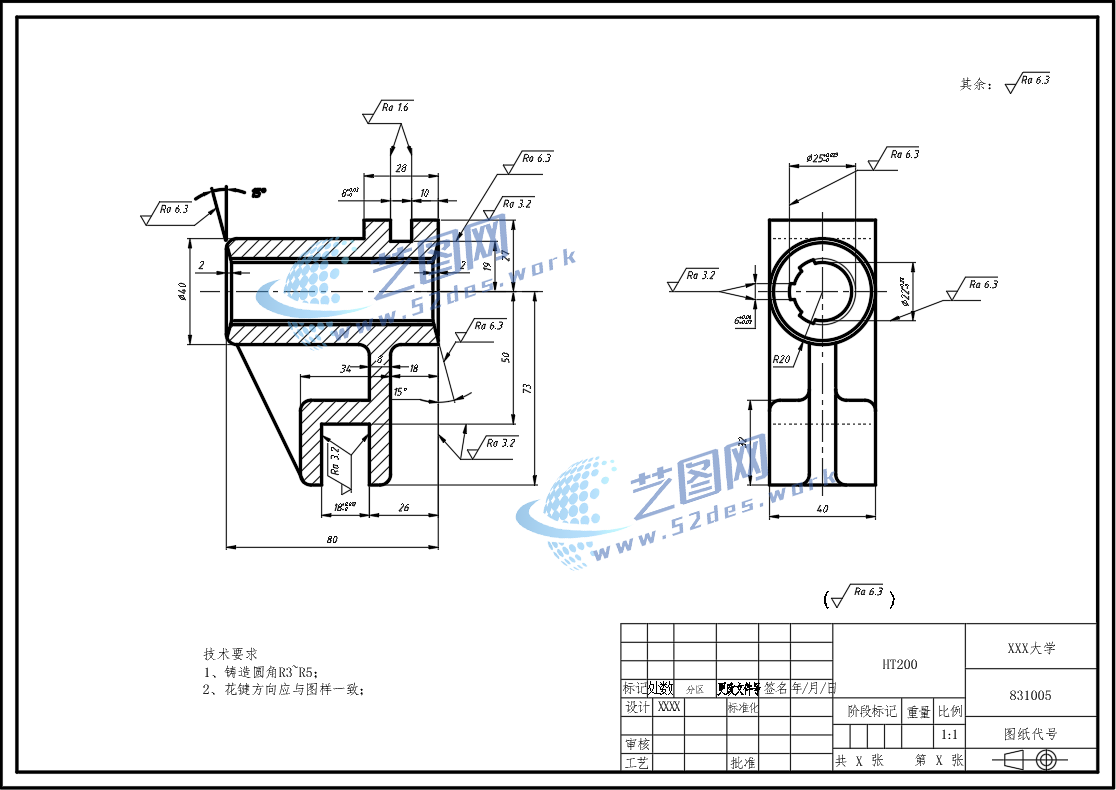

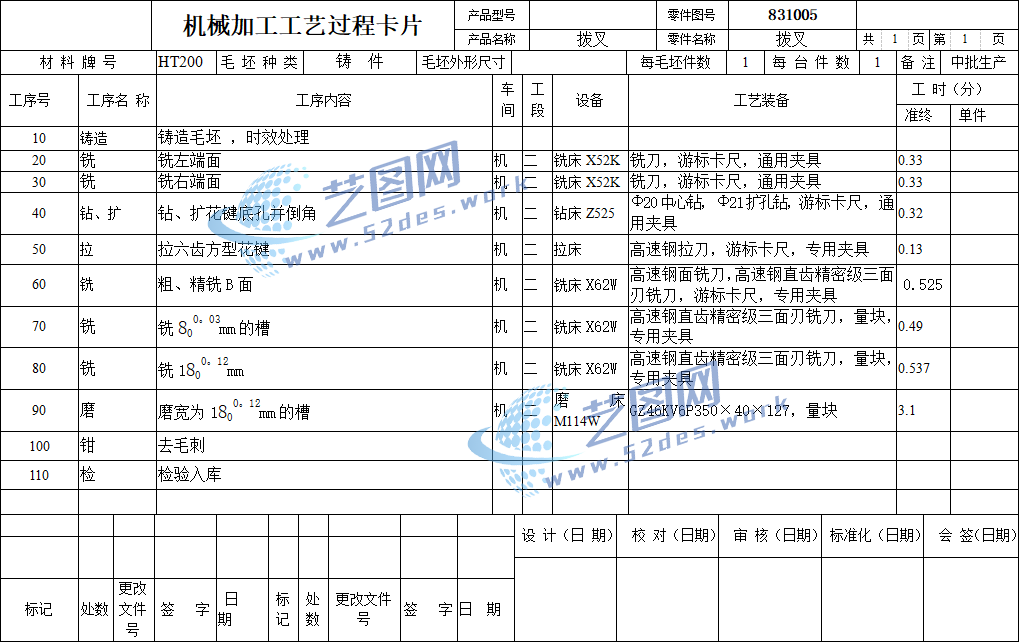

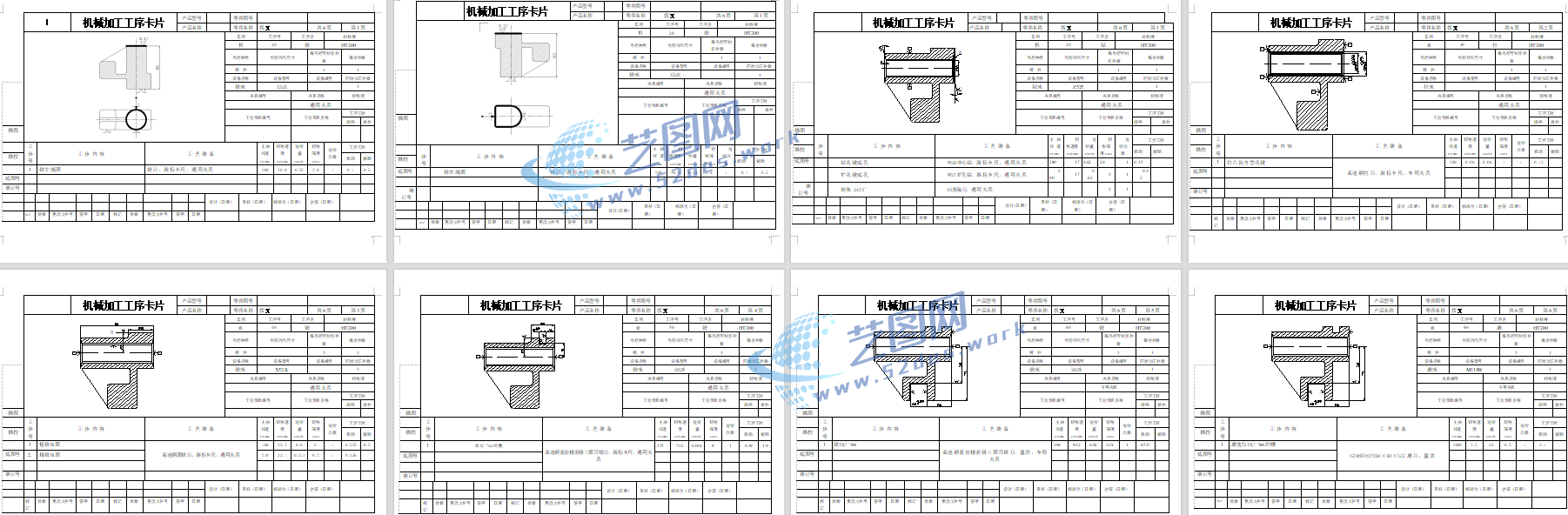

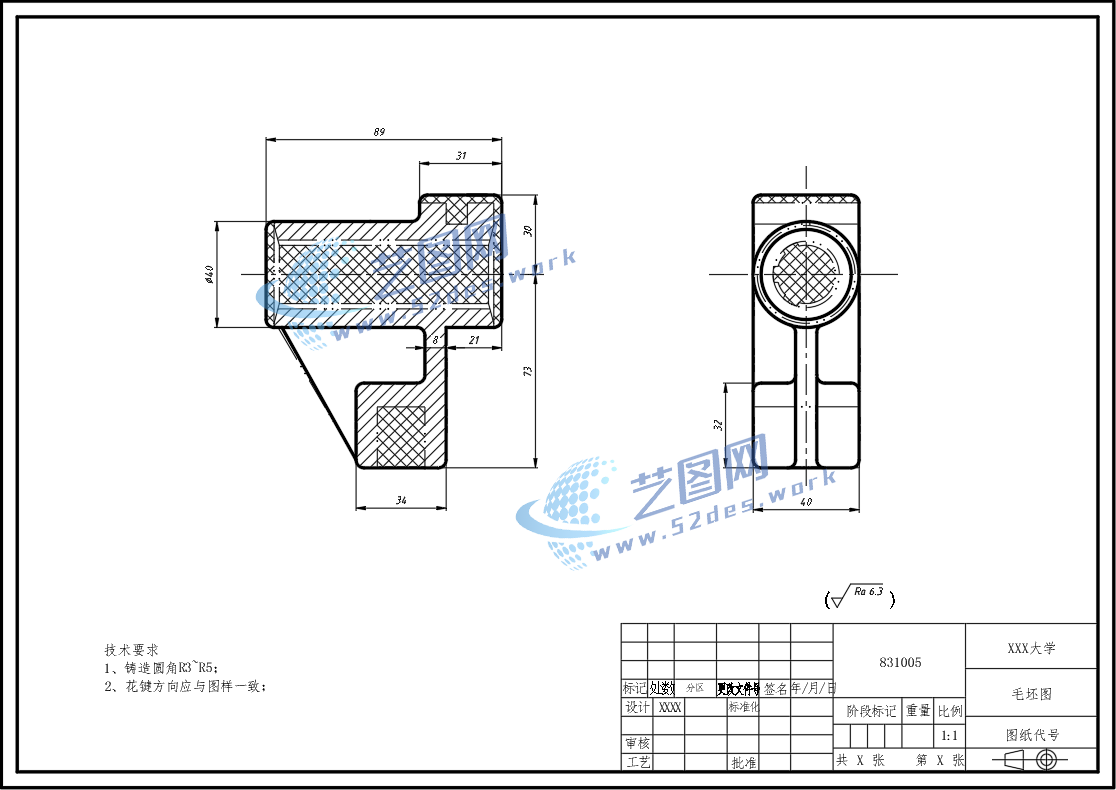

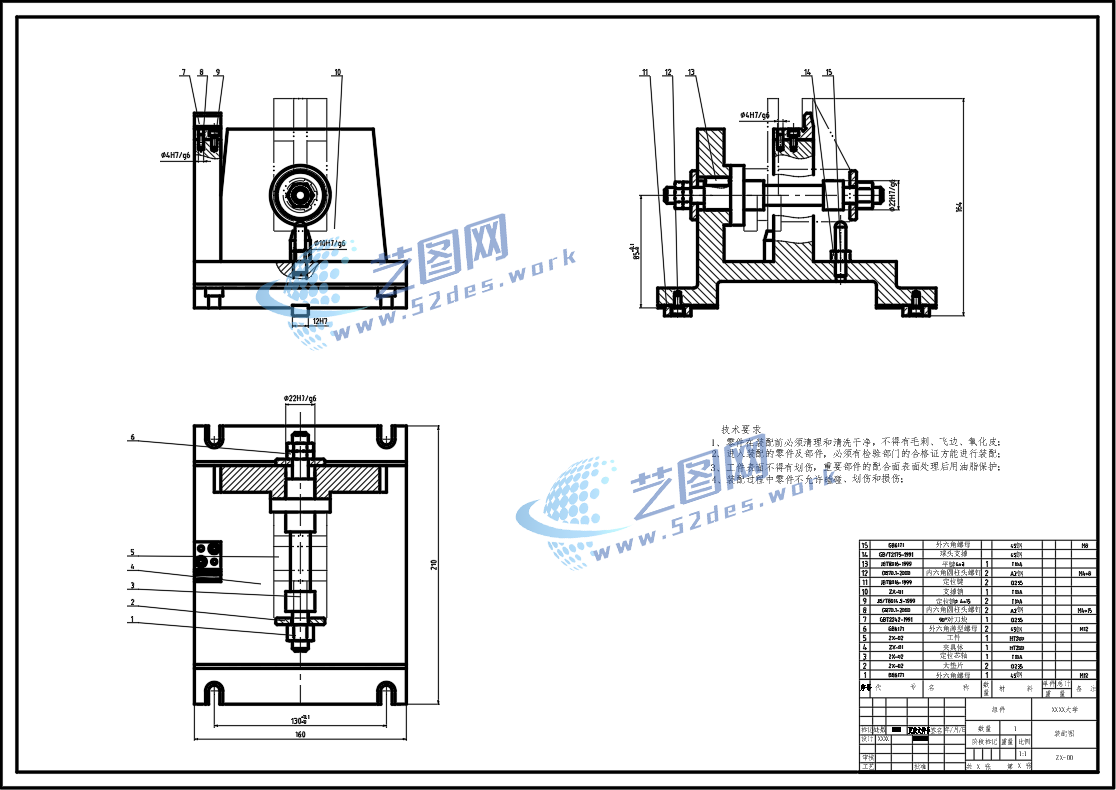

831005拨叉夹具CAD装配图 831005拨叉CAD零件图 831005拨叉CAD夹具体 831005拨叉CAD毛坯图 机械加工工艺卡 机械加工工序卡

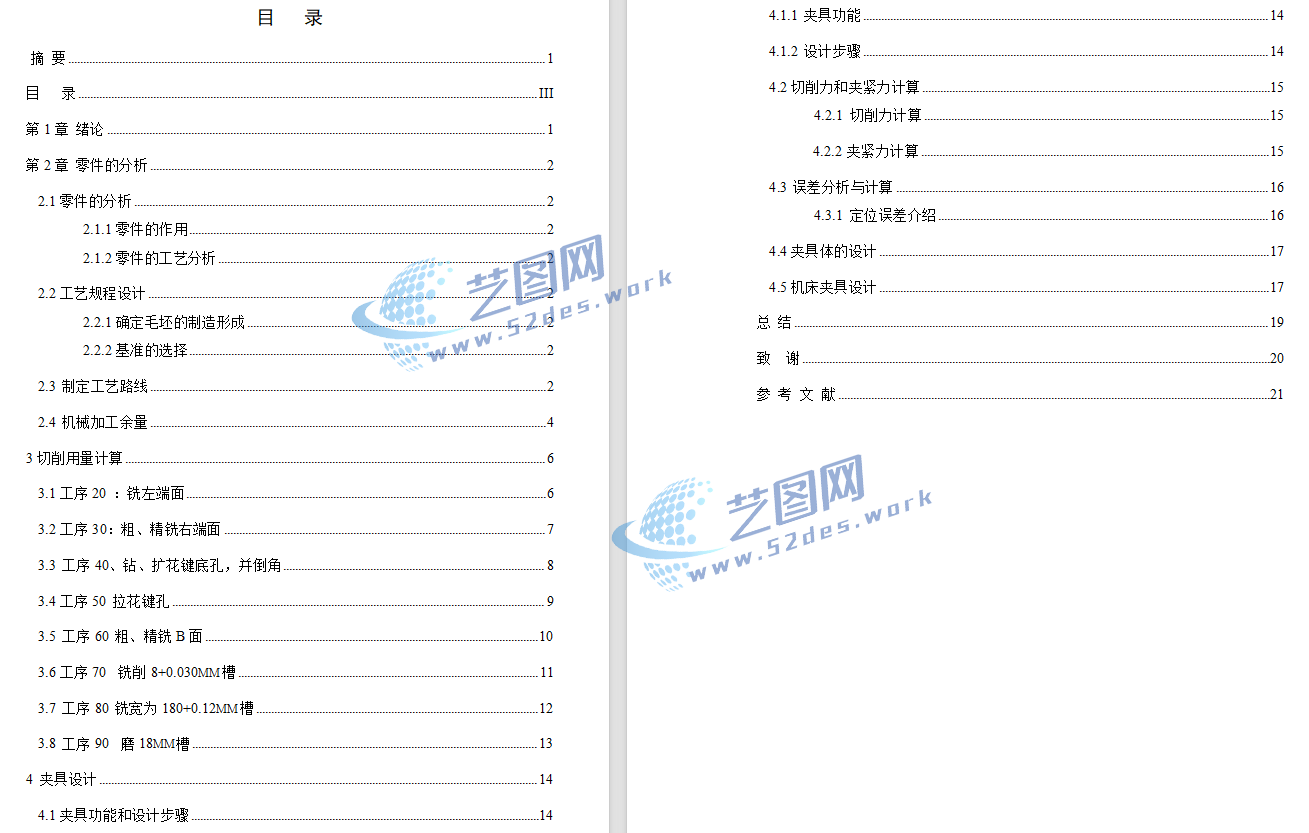

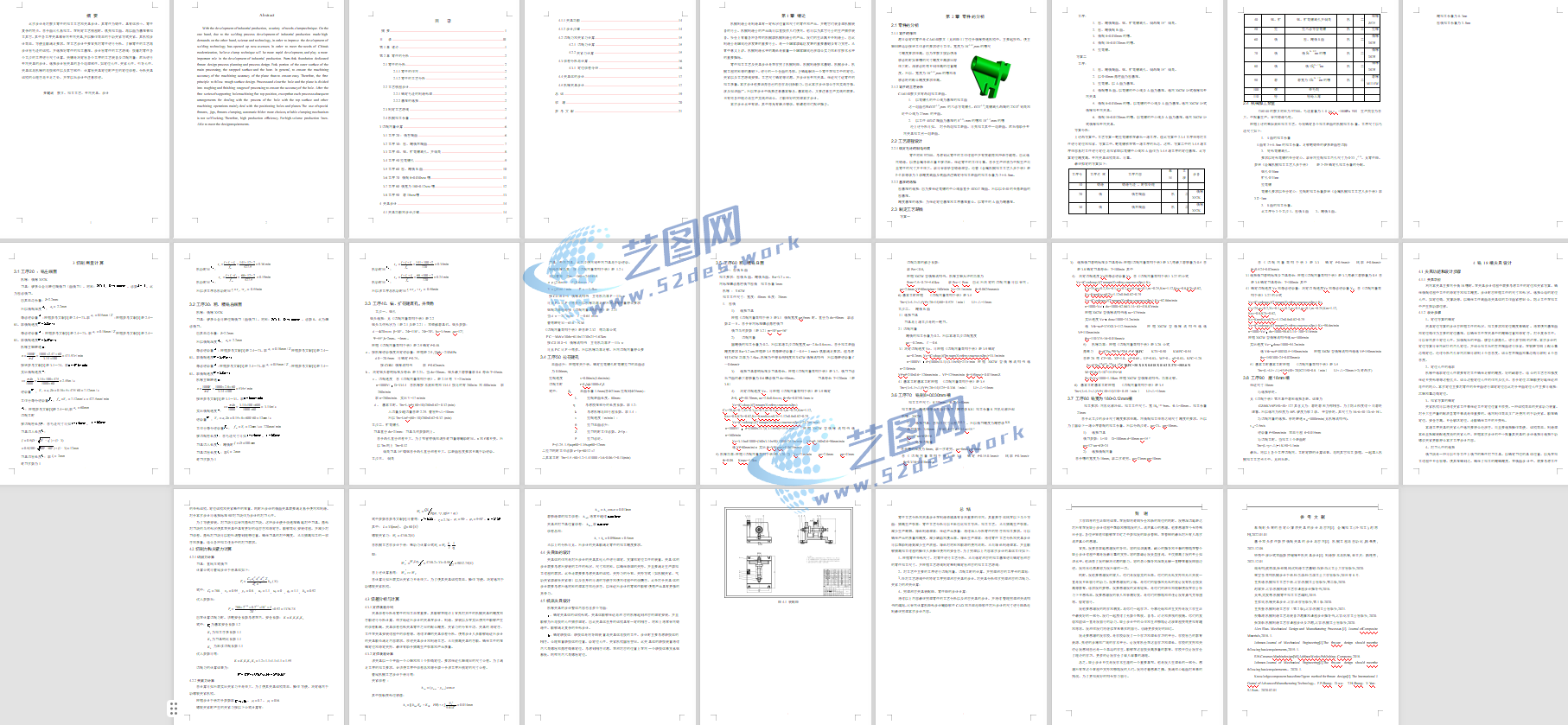

831005拨叉设计说明书内容

夹具采用立式安装结构，将拨叉套装于芯轴后通过压紧机构进行固定，使工件具有较好的加工刚性。夹紧部分采用螺旋压紧方式，通过轴向夹紧力将工件可靠固定，避免铣削过程中因切削力导致工件松动或振动。夹具体底部设置机床连接结构，方便与铣床工作台安装；加工时利用铣刀完成18槽切削，保证槽宽、槽深及槽位置精度。整体结构具有定位准确、装夹方便、刚性良好等特点，适用于831005拨叉类零件槽加工的批量生产。
