831005拨叉铣8槽芯轴定位夹具设计含CAD图纸+solidworks21三维模型+说明书｜C25649

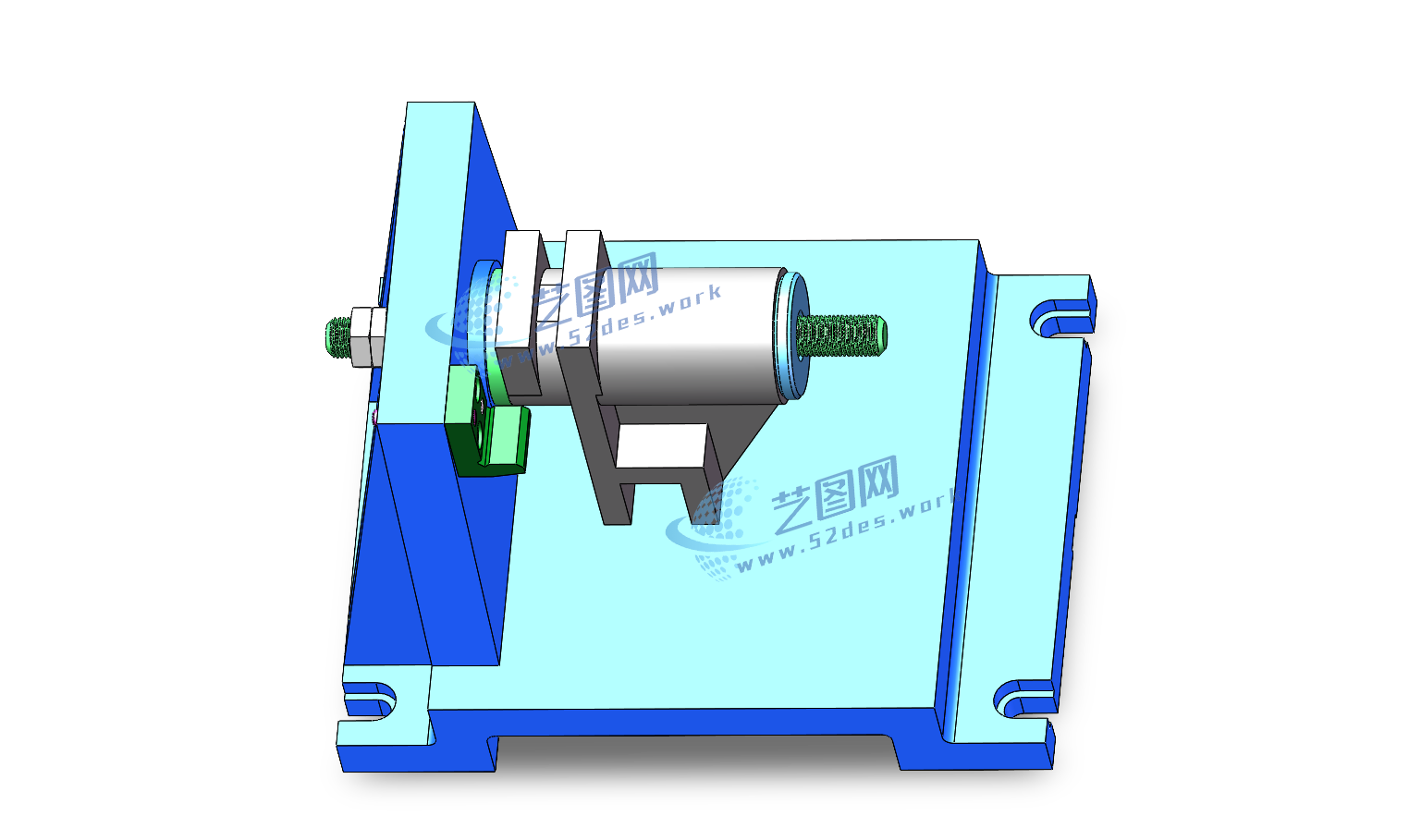

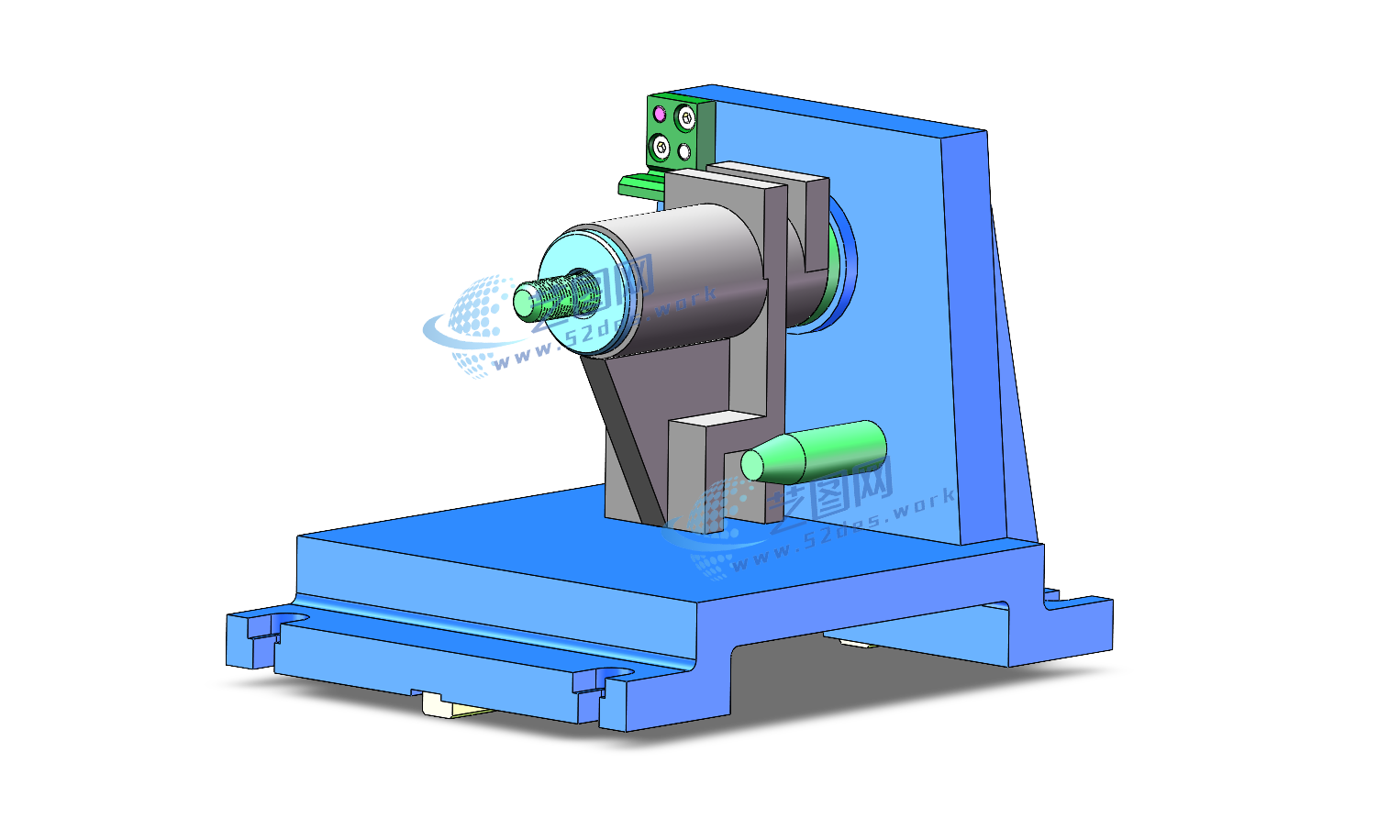

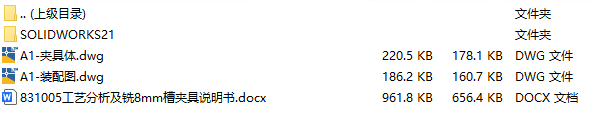

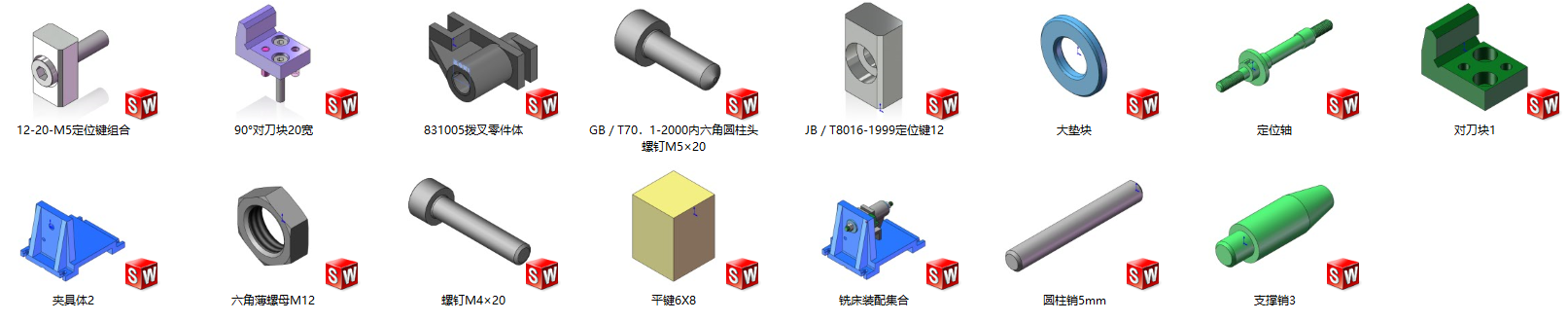

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 solidworks21版本模型源文件，可编辑，含参数 831005拨叉夹具solidworks21版三维装配模型

该831005拨叉铣8槽夹具主要由夹具体、定位芯轴、支承定位面、压紧机构、侧向限位元件以及机床安装底座组成。

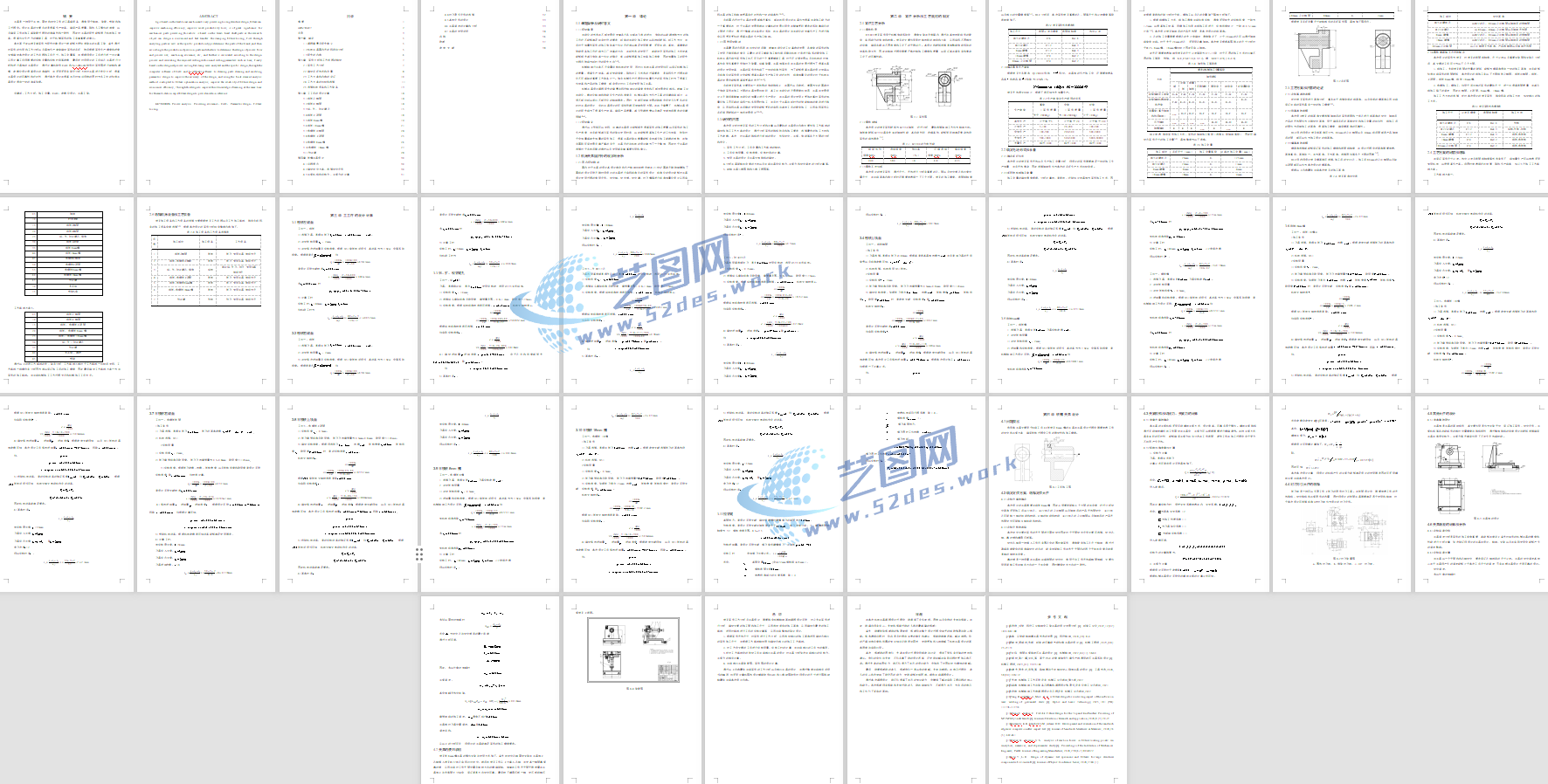

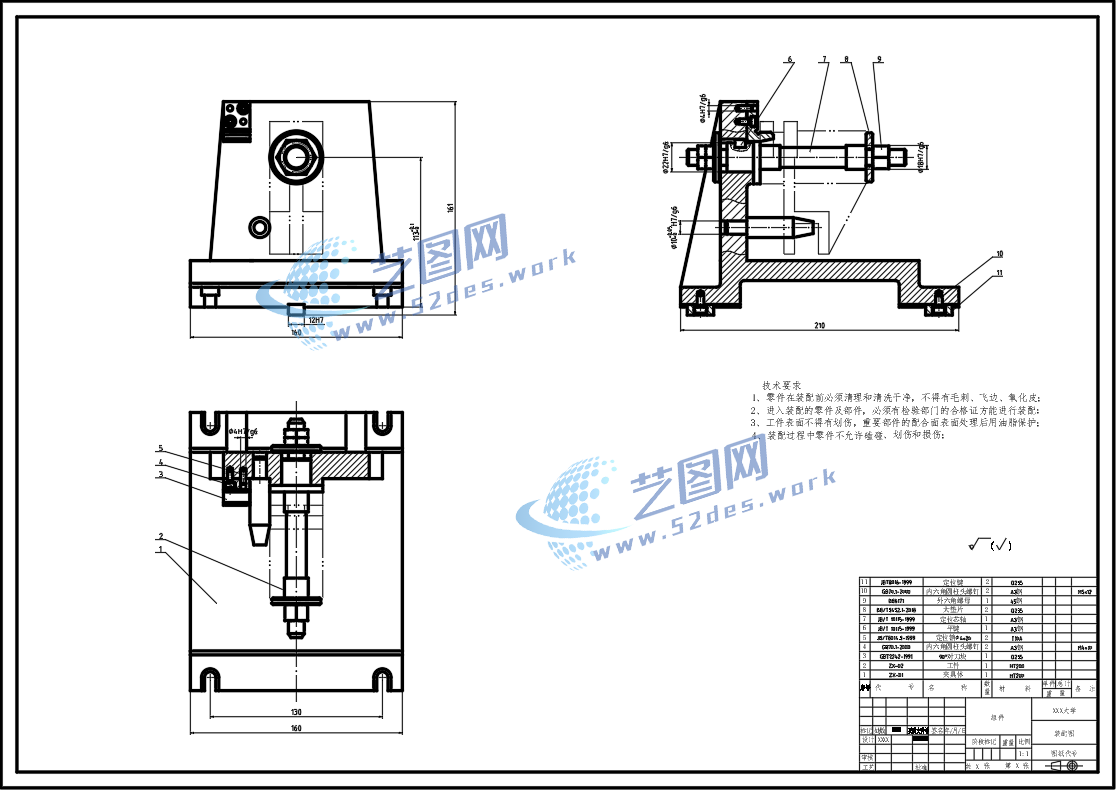

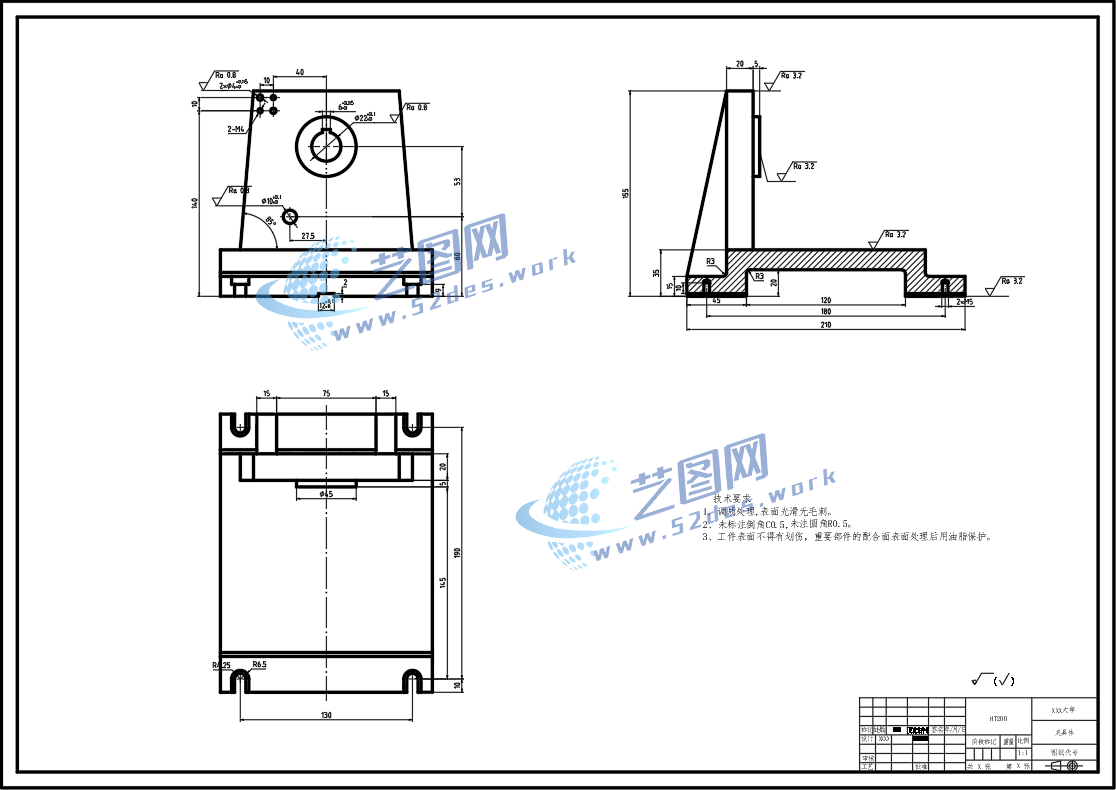

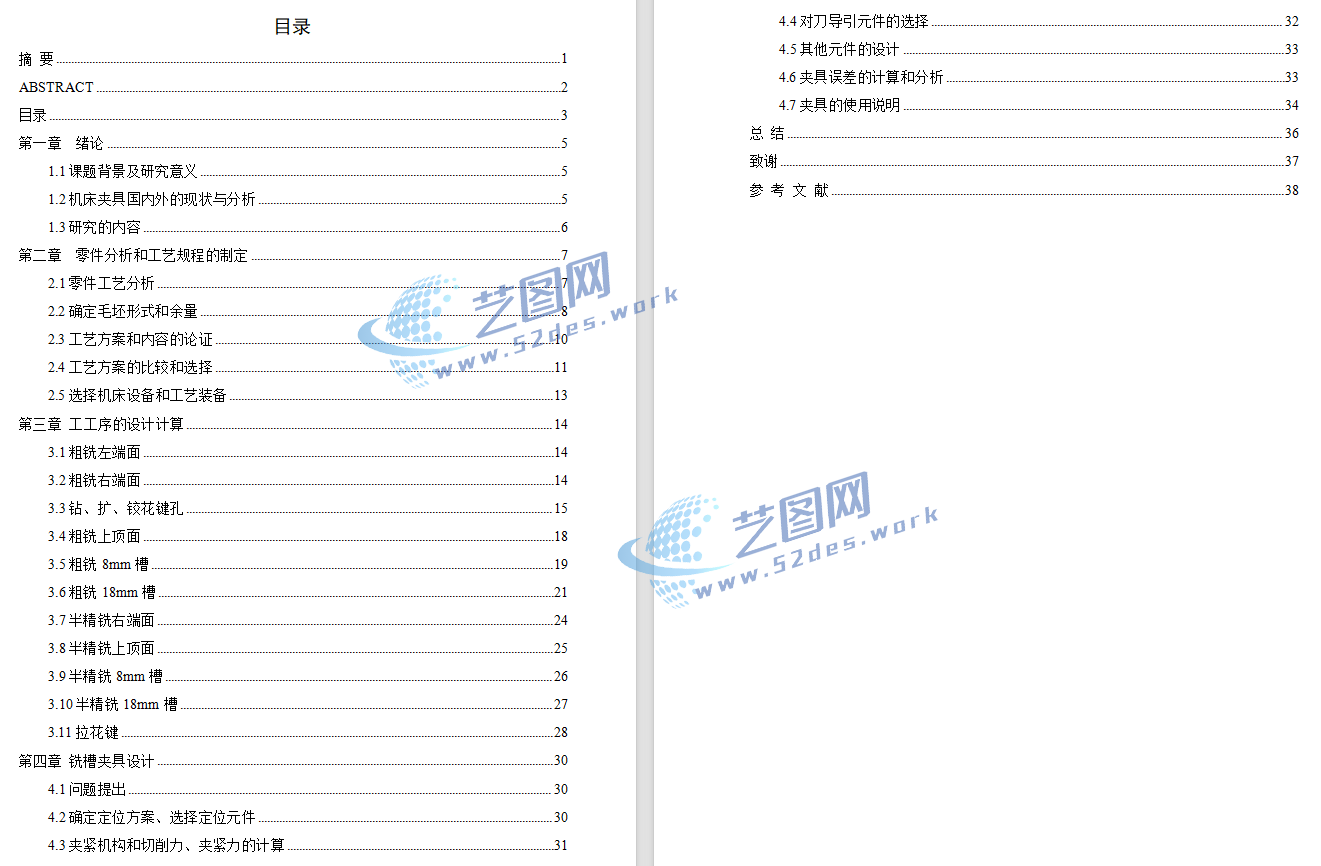

831005拨叉夹具CAD装配图 831005拨叉CAD夹具体 831005拨叉设计说明书目录 831005拨叉设计说明书内容

夹具采用悬臂式芯轴结构，将拨叉套装于定位芯轴上，通过螺母或压板机构进行轴向夹紧，使工件与夹具体保持刚性连接。加工过程中，铣刀沿指定方向完成槽加工，芯轴定位能够保证槽相对于拨叉中心孔的位置关系，提高槽宽、槽深及分布精度。夹具体采用高刚性整体结构设计，与铣床工作台连接稳定，可有效降低切削振动，提高加工表面质量。整体夹具具有定位准确、装夹快速、结构紧凑等特点，适用于831005拨叉类零件8槽加工的批量生产。
