831005拨叉铣18槽夹具设计含CAD图纸+solidworks21三维模型+说明书｜C25650

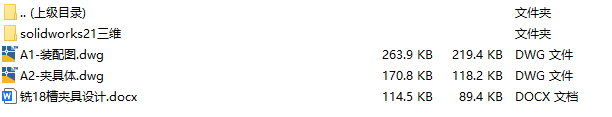

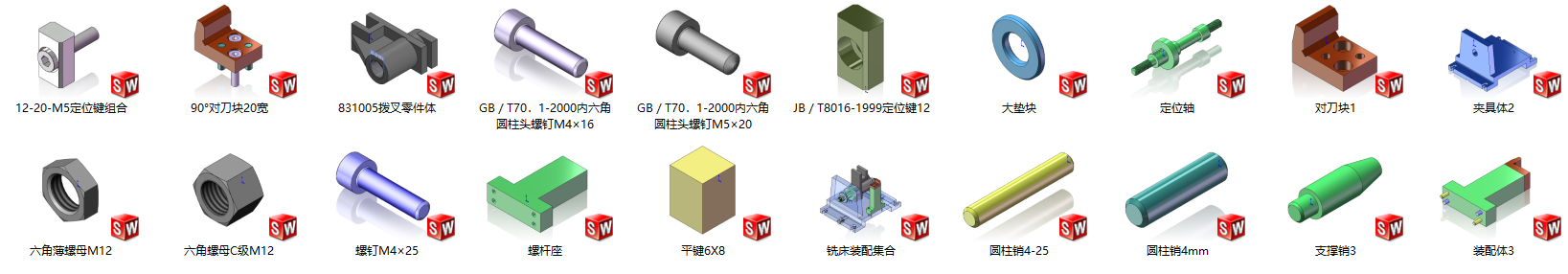

文件内容：solidworks21版三维模型、CAD图纸、设计说明书solidworks24版本模型源文件，可编辑，含参数

831005拨叉夹具完成铣18槽，定位采用Φ22的内孔，并结合加工后的左右端面进行压紧，在旋转方向上配合靠边销定位。经过分析内孔采用芯轴可限制4个自由度，结合左右端面和靠边销可限制6个自由度，对刀采用90°直角对刀块，对刀过程主要机床主轴有对刀件通过不断接近保证对刀的件同心，机床对刀完成后然后开始走刀完成零件加工。

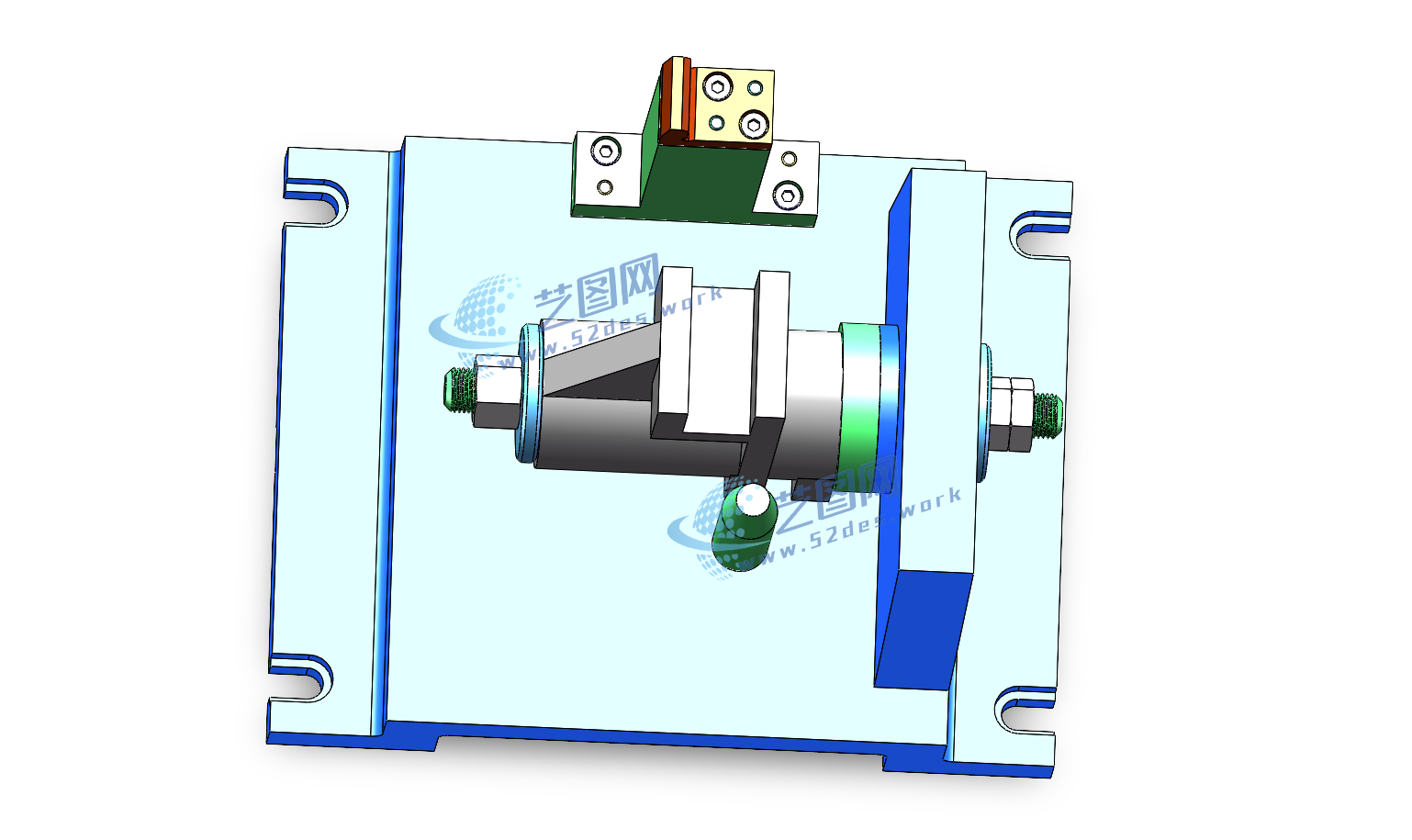

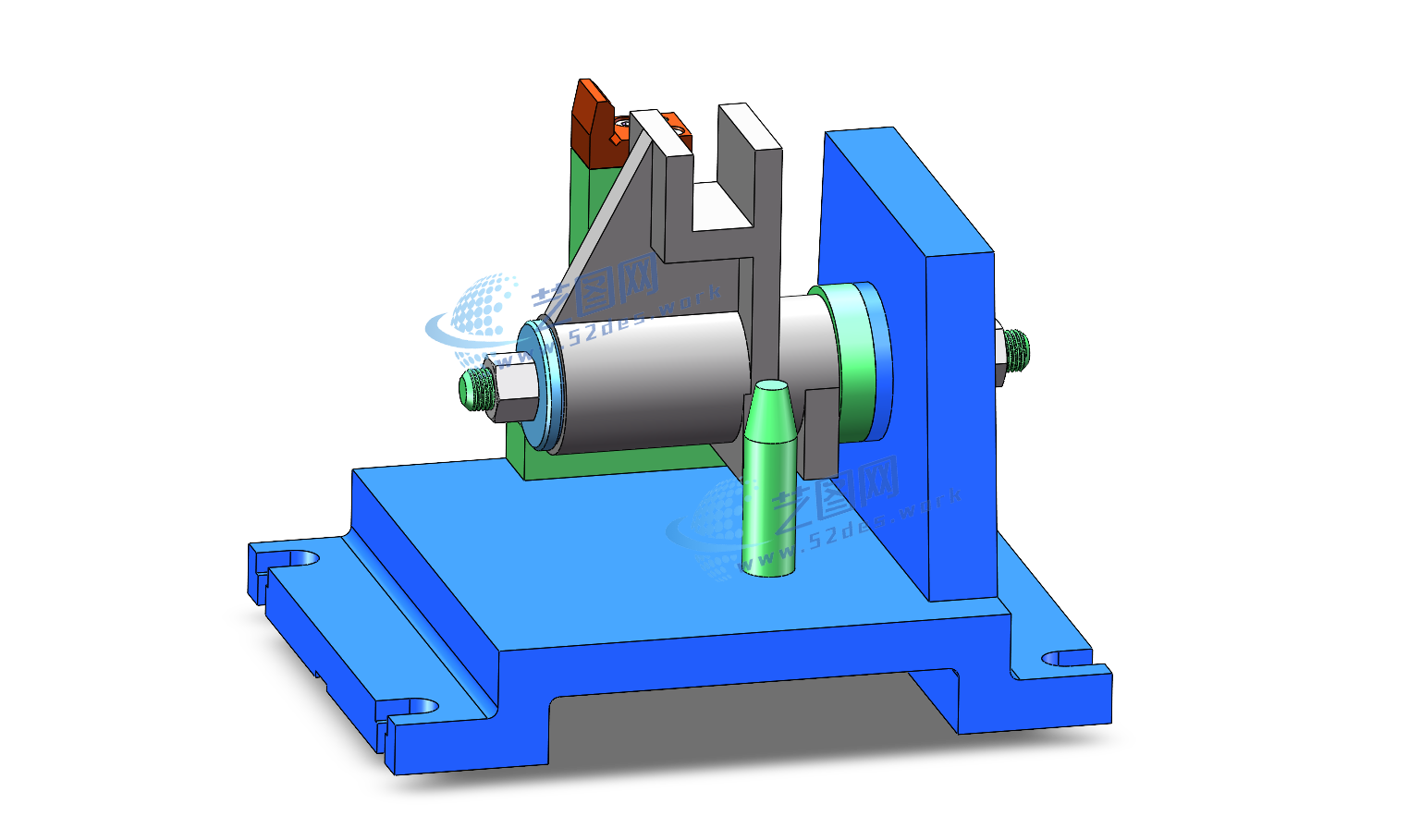

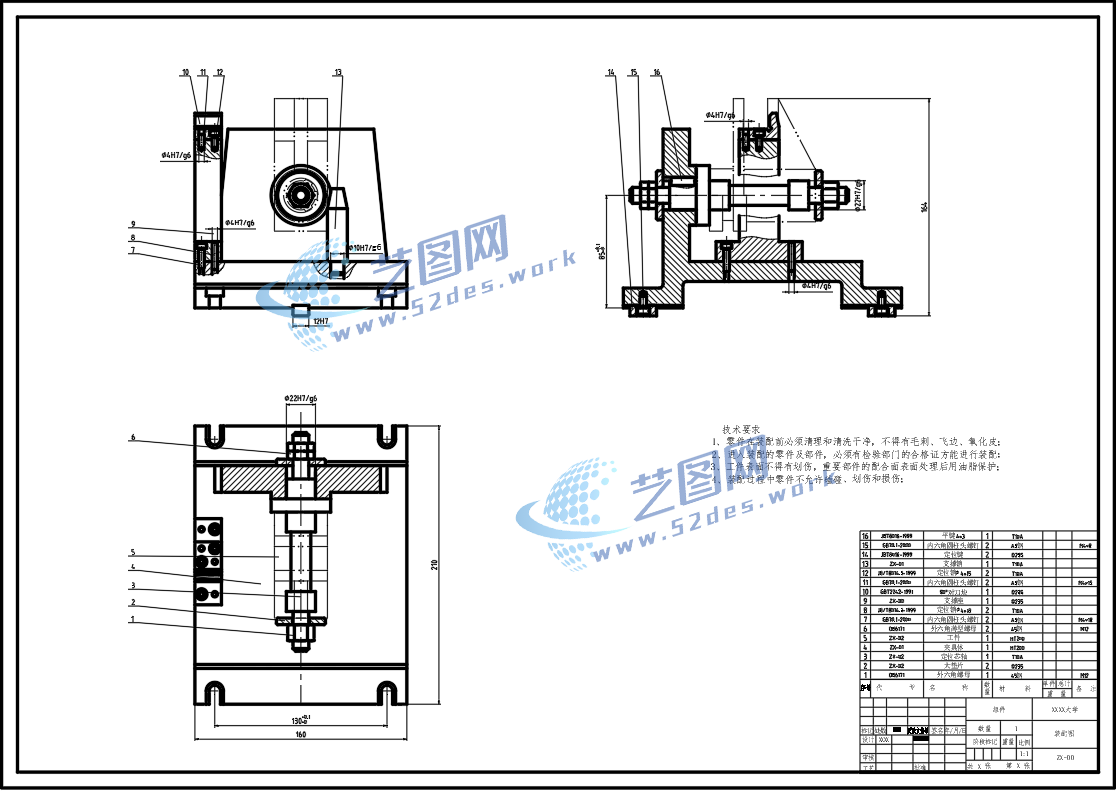

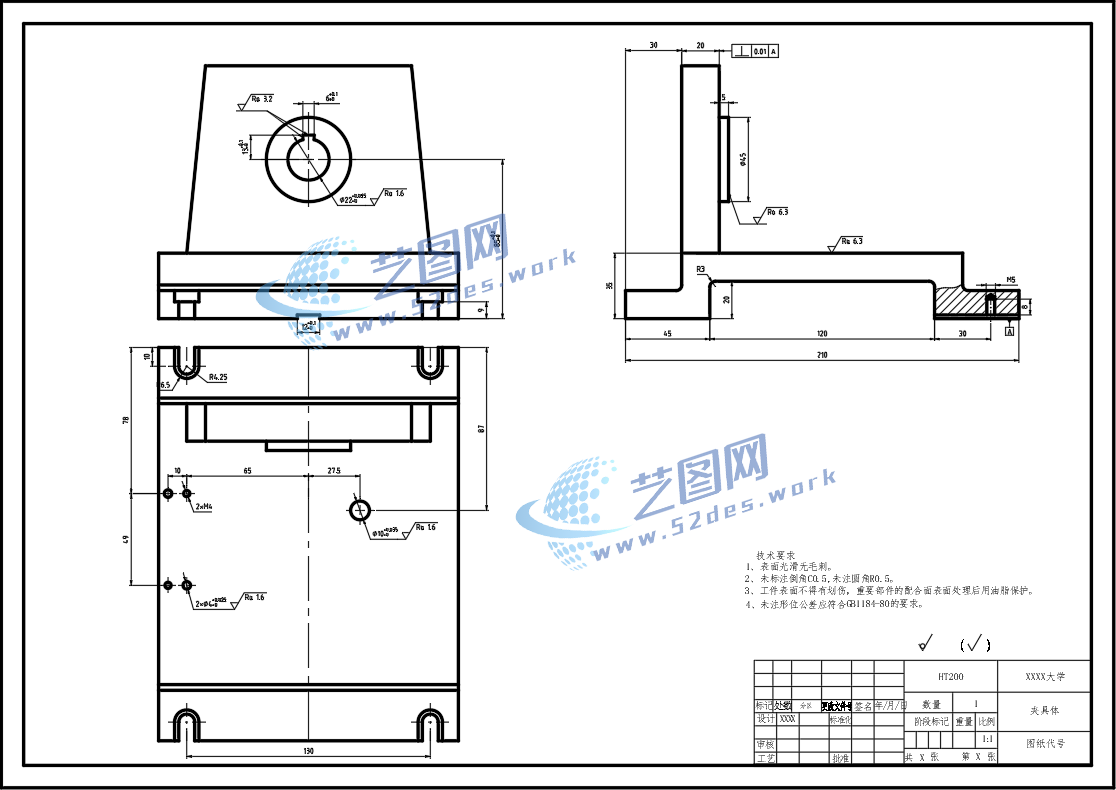

831005拨叉夹具solidworks21版三维装配模型 831005拨叉夹具solidworks21版三维装配模型 831005拨叉夹具CAD装配图 831005拨叉CAD夹具体

夹具体的作用是对所设计的夹具其他元件进行固定、支撑和定位工件的装置。夹具体的设计需要考虑所安装的工件的形状、尺寸和材料，以确保稳固的夹持，并且要满足生产或加工过程的需求，此外还需要要考虑夹具的结构、夹持力的分布、夹持方式（如机械夹紧、气动夹紧或液压夹紧等）以及自身的可调的方便性和使用过程中的快捷性。

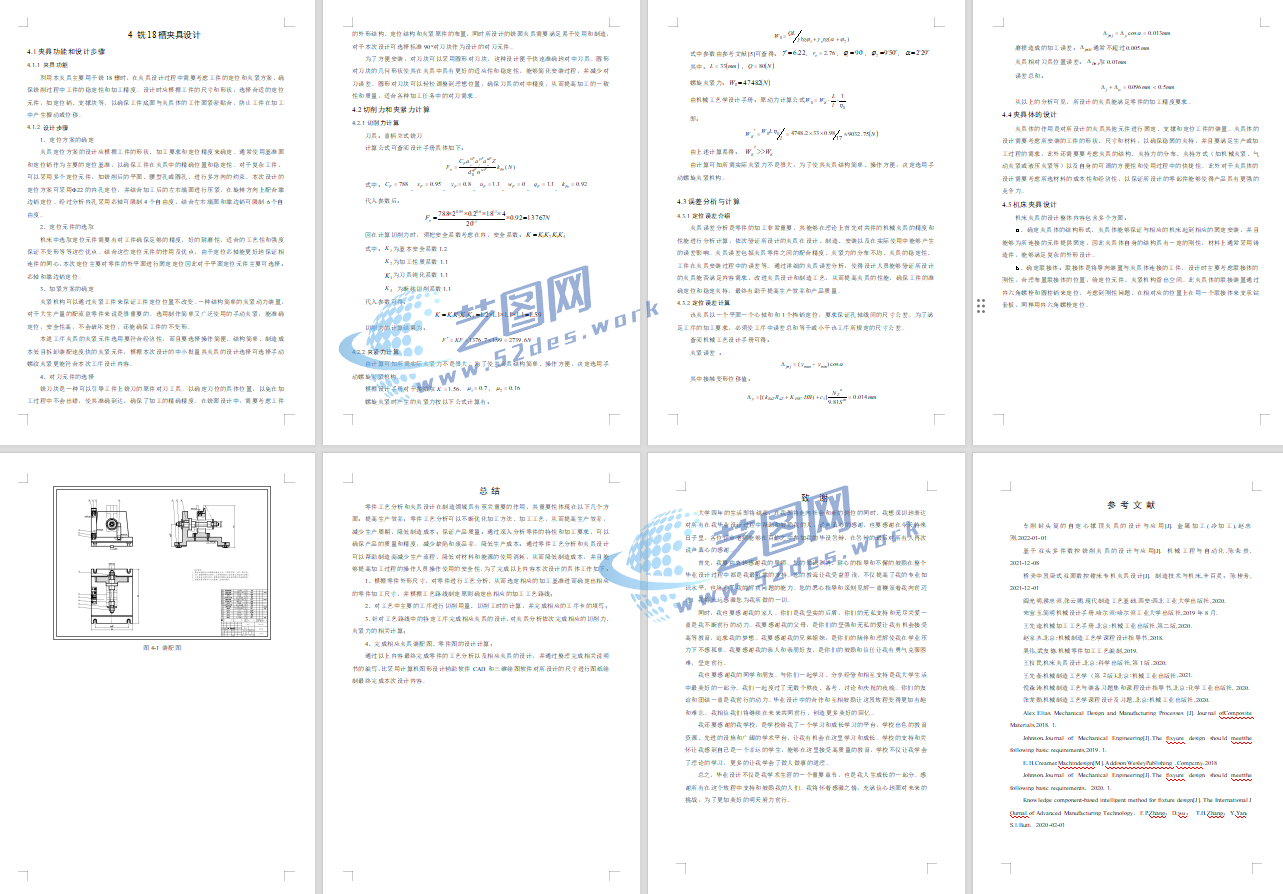

831005拨叉设计说明书内容

说明书的误差计算主要针对该夹具以一个平面一个心轴和和1个挡销定位，要求保证孔轴线间的尺寸公差，其定位方式就是芯轴、配合靠边销定位并且保证整体机构与机床安装拖板后的整体误差能够小于零件的精度误差。
