文件内容:CAD图纸、设计说明书

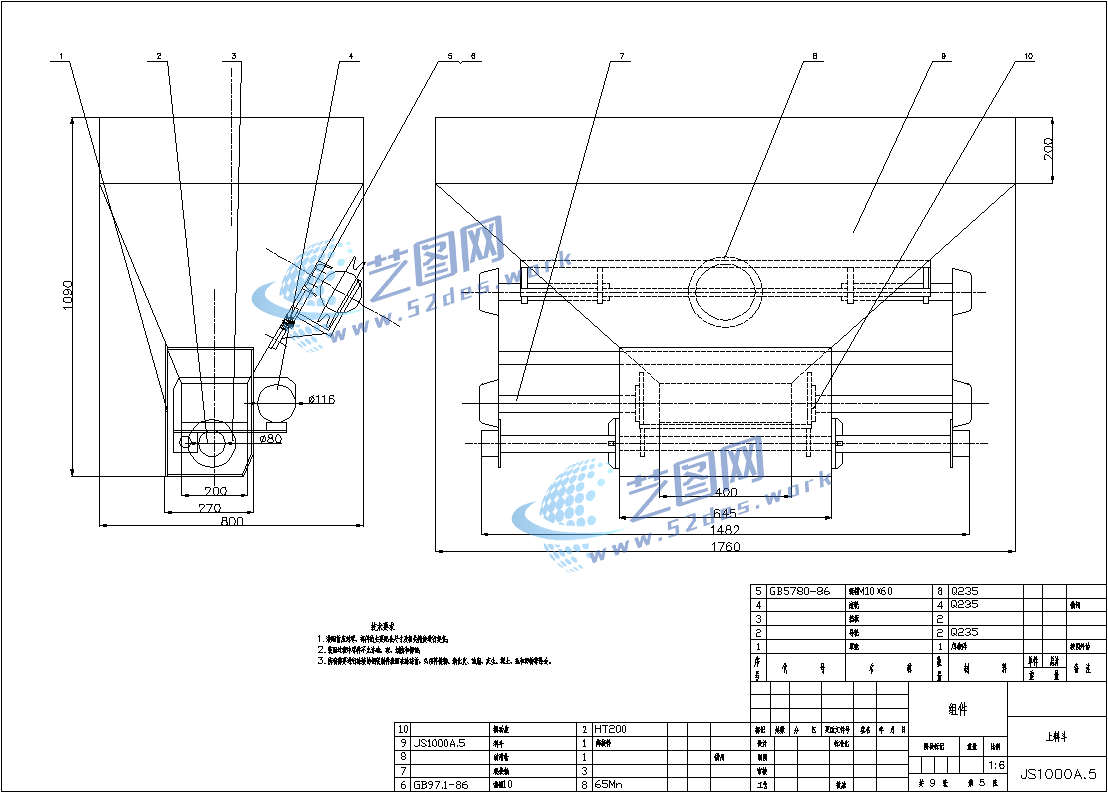

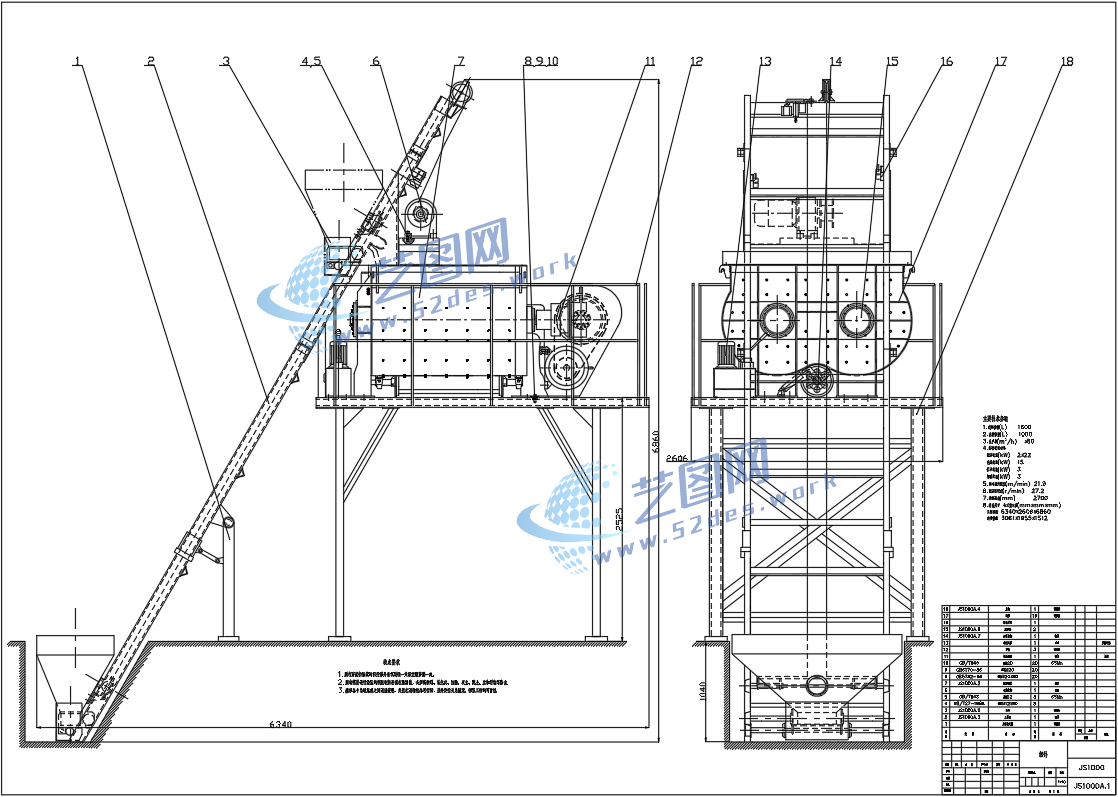

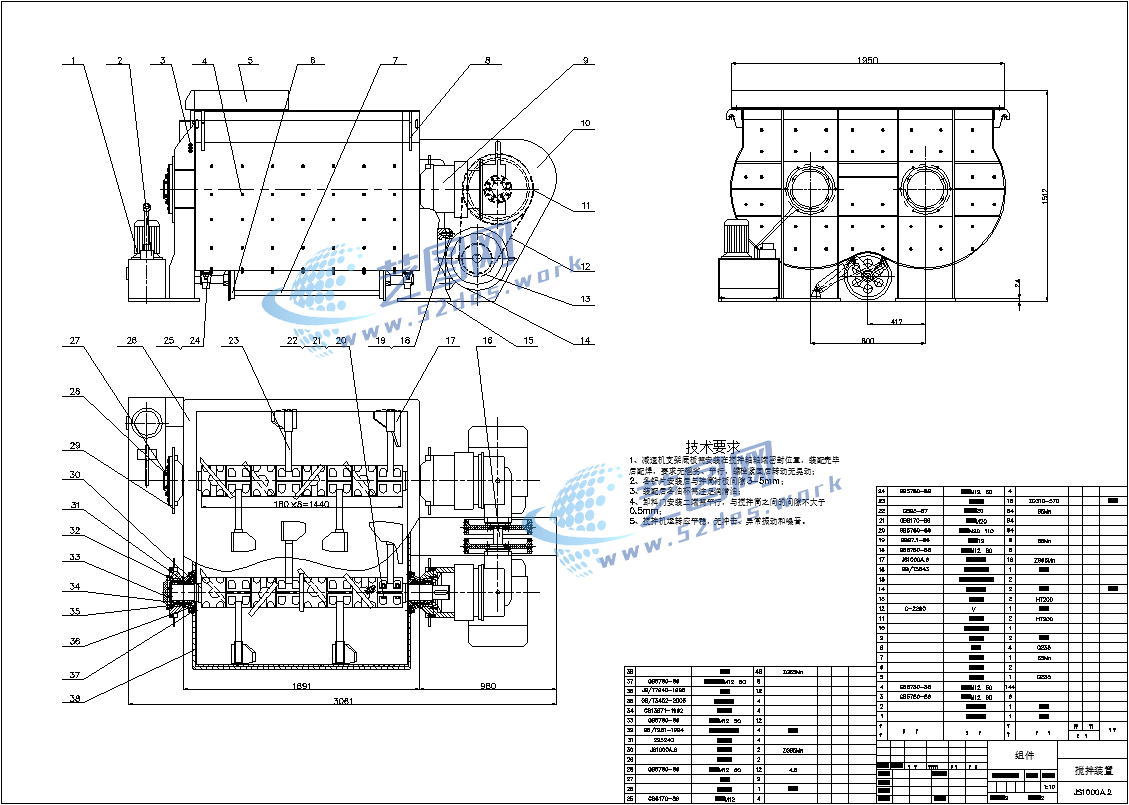

新国标CAD图纸:机械结构设计装配图

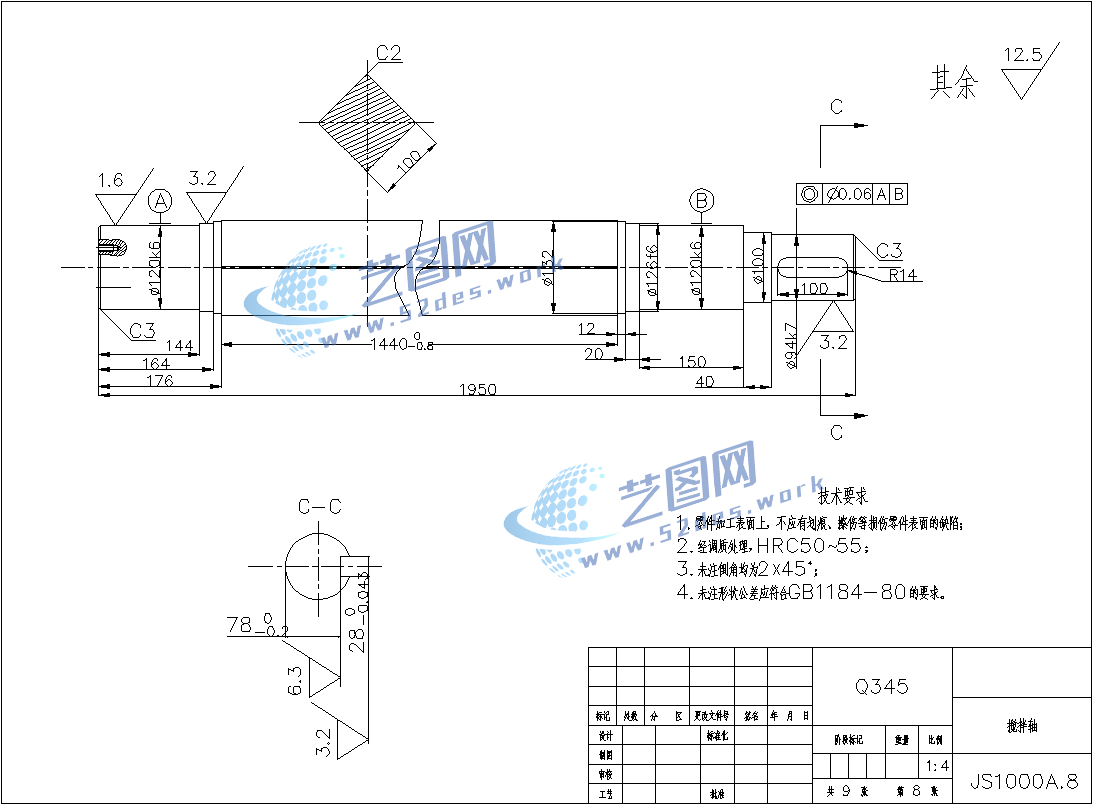

新国标CAD图纸:零件图
新国标CAD图纸:零件图

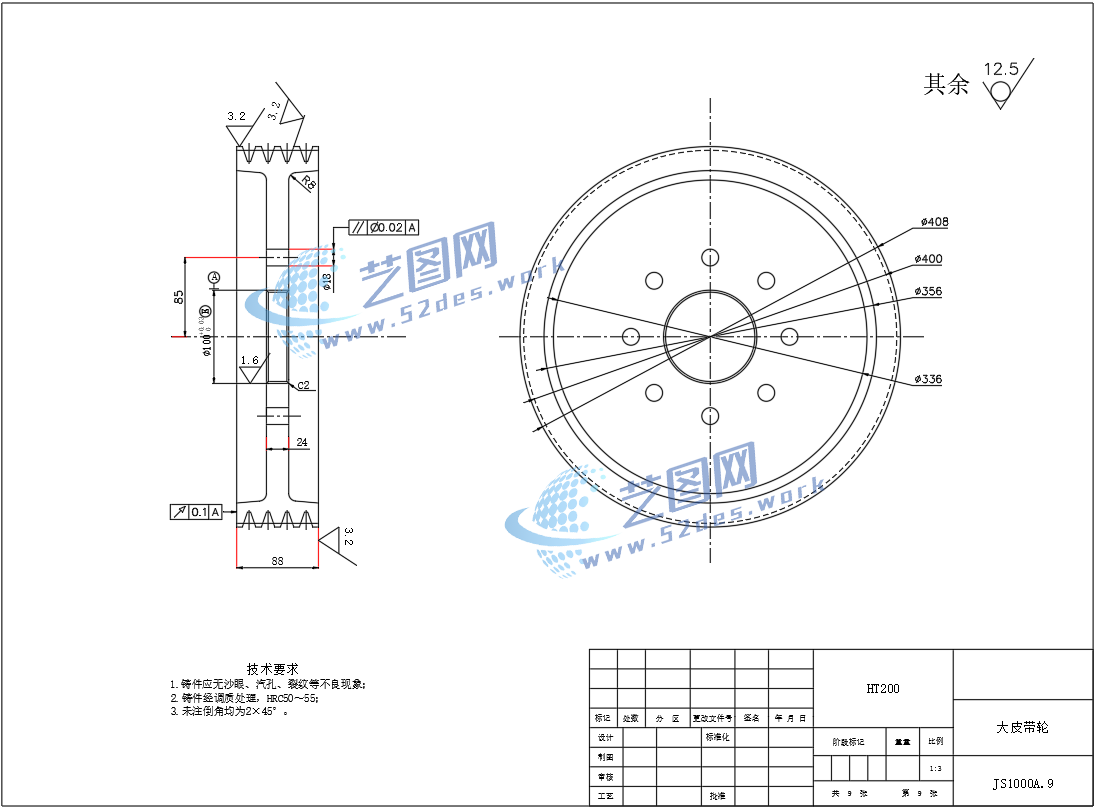

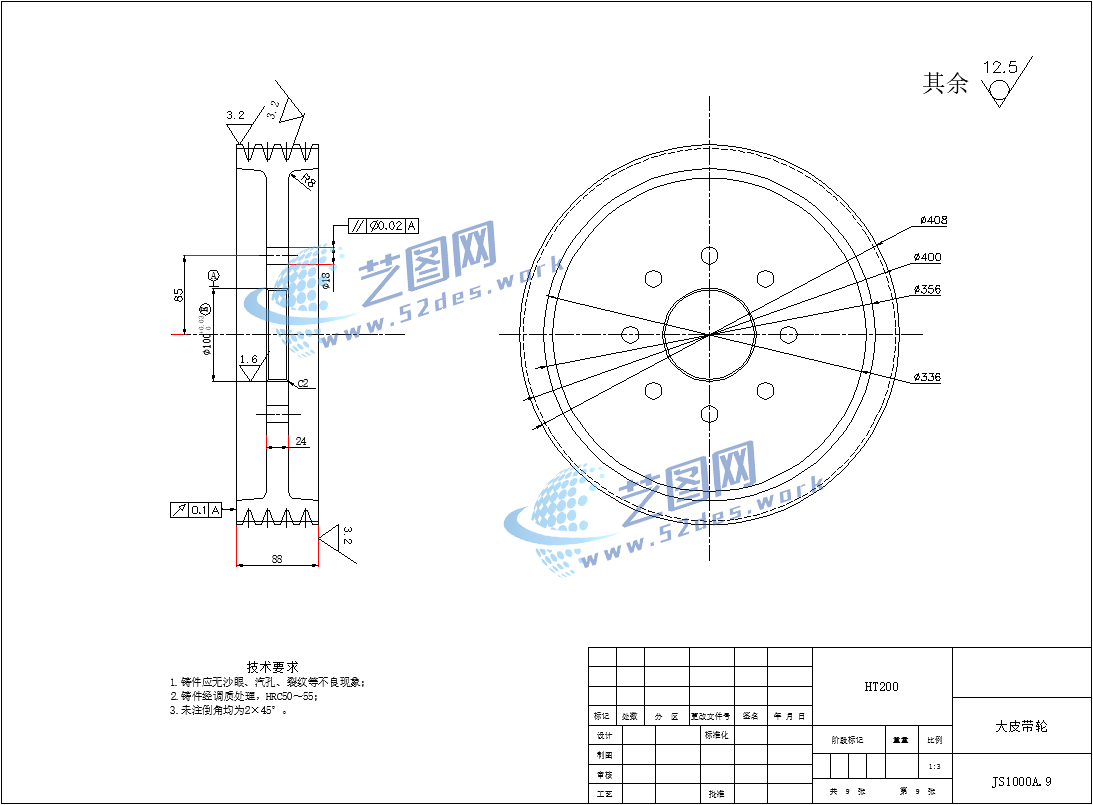

新国标CAD图纸:零件图
新国标CAD图纸:零件图
新国标CAD图纸:零件图
新国标CAD图纸:零件图

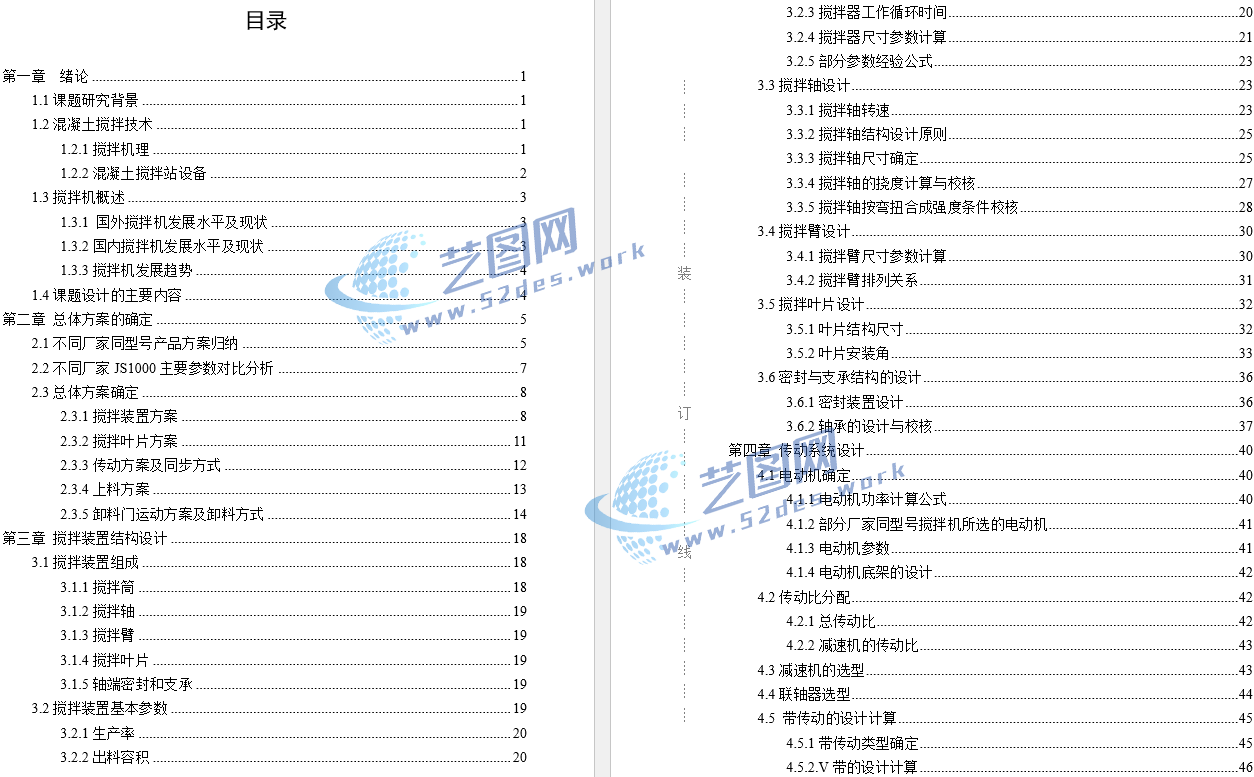

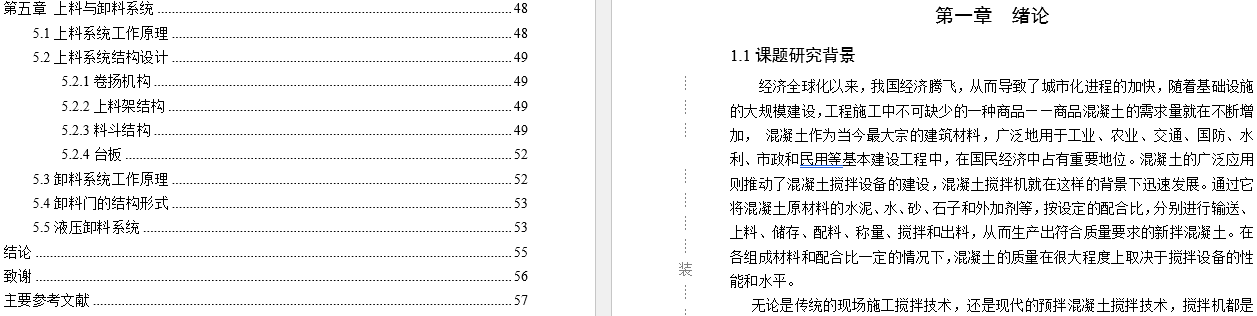

双轴工业搅拌机设计说明书目录
本次设计的JS1000混凝土搅拌机是目前比较主流的机型,它是强制式卧轴混凝土搅拌机中的一种,强制式混凝土搅拌机不仅能搅拌干硬性混凝土,而且能搅拌轻骨料混凝土,能使混凝土达到强烈的搅拌作用,搅拌非常均匀、生产率高、质量好、成本低。另外作为国内新型搅拌机的一种,它整机结构紧凑、外型美观。
JS1000主要组成结构包括:搅拌装置、传动系统、上料系统、卸料系统、机架、电气控制系统、润滑系统等。这些系统之间的连接要求紧凑,工作可靠。本次设计主要是对搅拌装置、传动系统、上料系统以及卸料系统的设计,主要包括:搅拌装置方案的确定、搅拌轴的设计计算、传动系统的设计计算、轴承的校核、上料系统的设计以及液压卸料系统的设计,最后完成搅拌机总成图及零部件图。
