蜗轮蜗杆铣方头夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25712

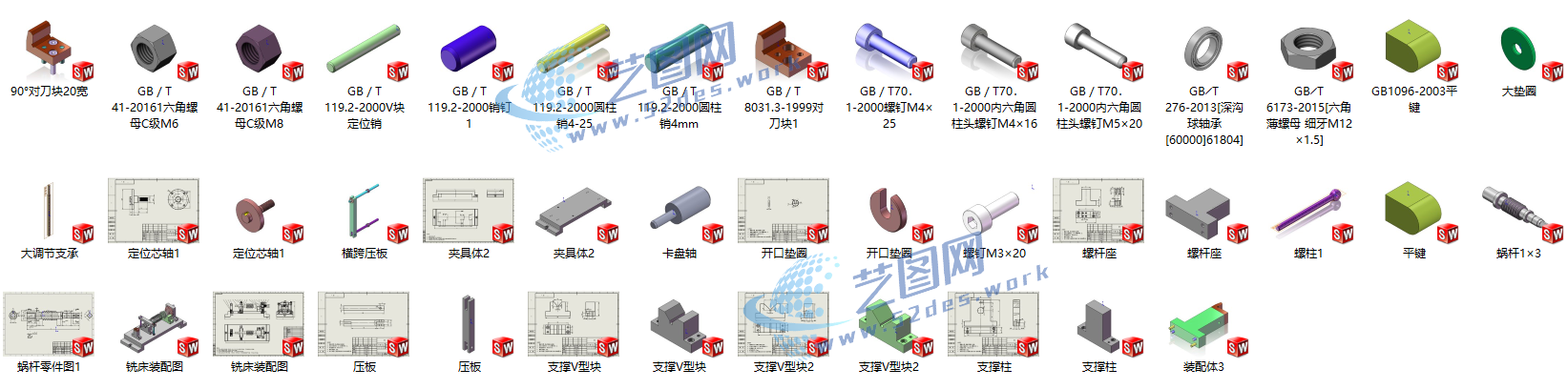

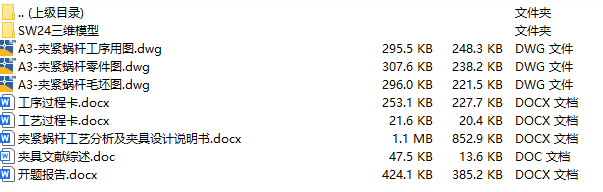

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 该蜗轮蜗杆铣方头夹具主要由夹具体、轴向定位机构、径向支撑机构、夹紧装置、蜗轮蜗杆传动组件以及机床连接底座组成，针对蜗轮蜗杆轴类零件端部方头铣削加工进行专用化设计。夹具采用一端定位、一端支撑的装夹方式，通过顶尖、支撑块及定位面共同限制工件自由度

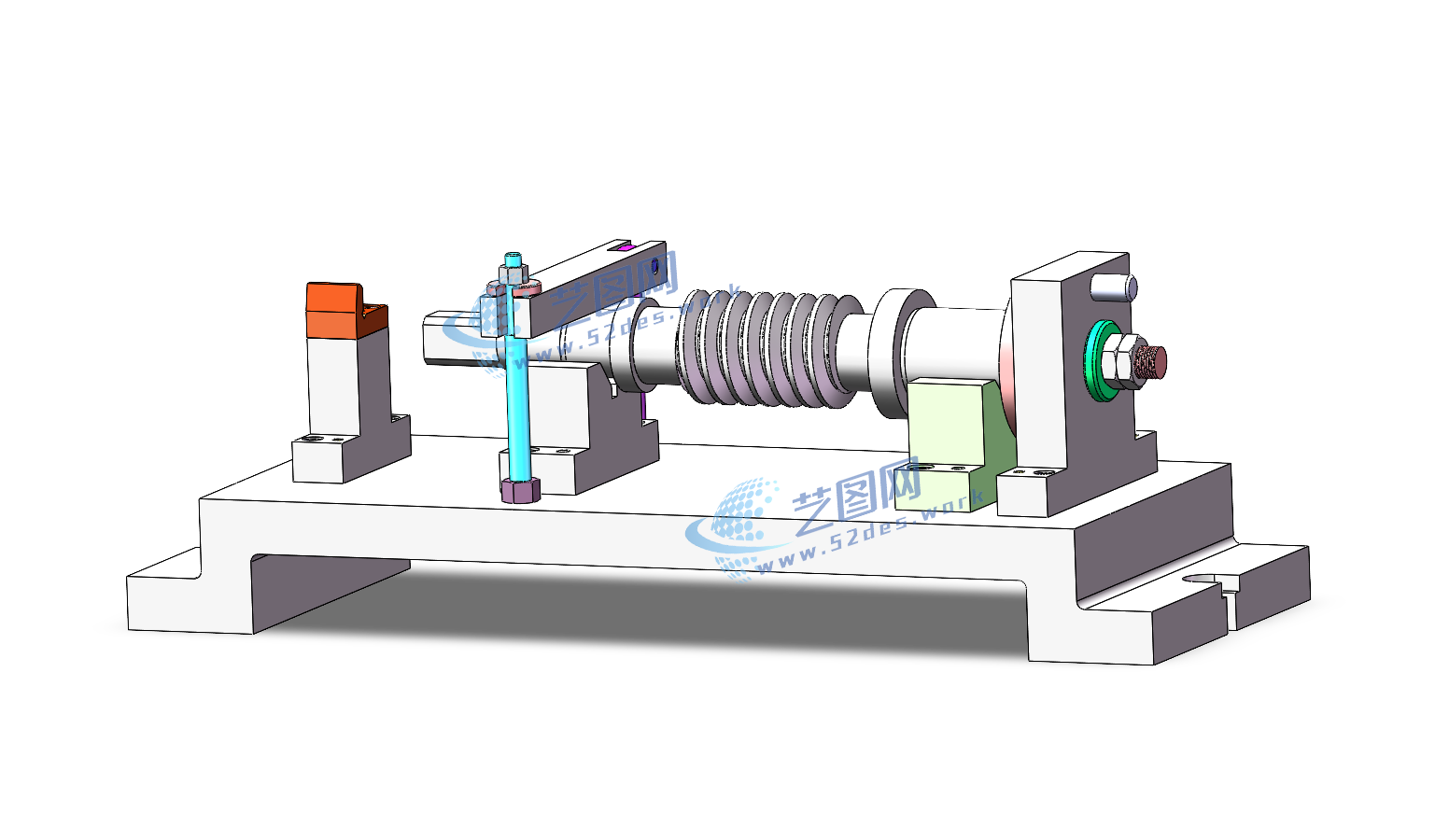

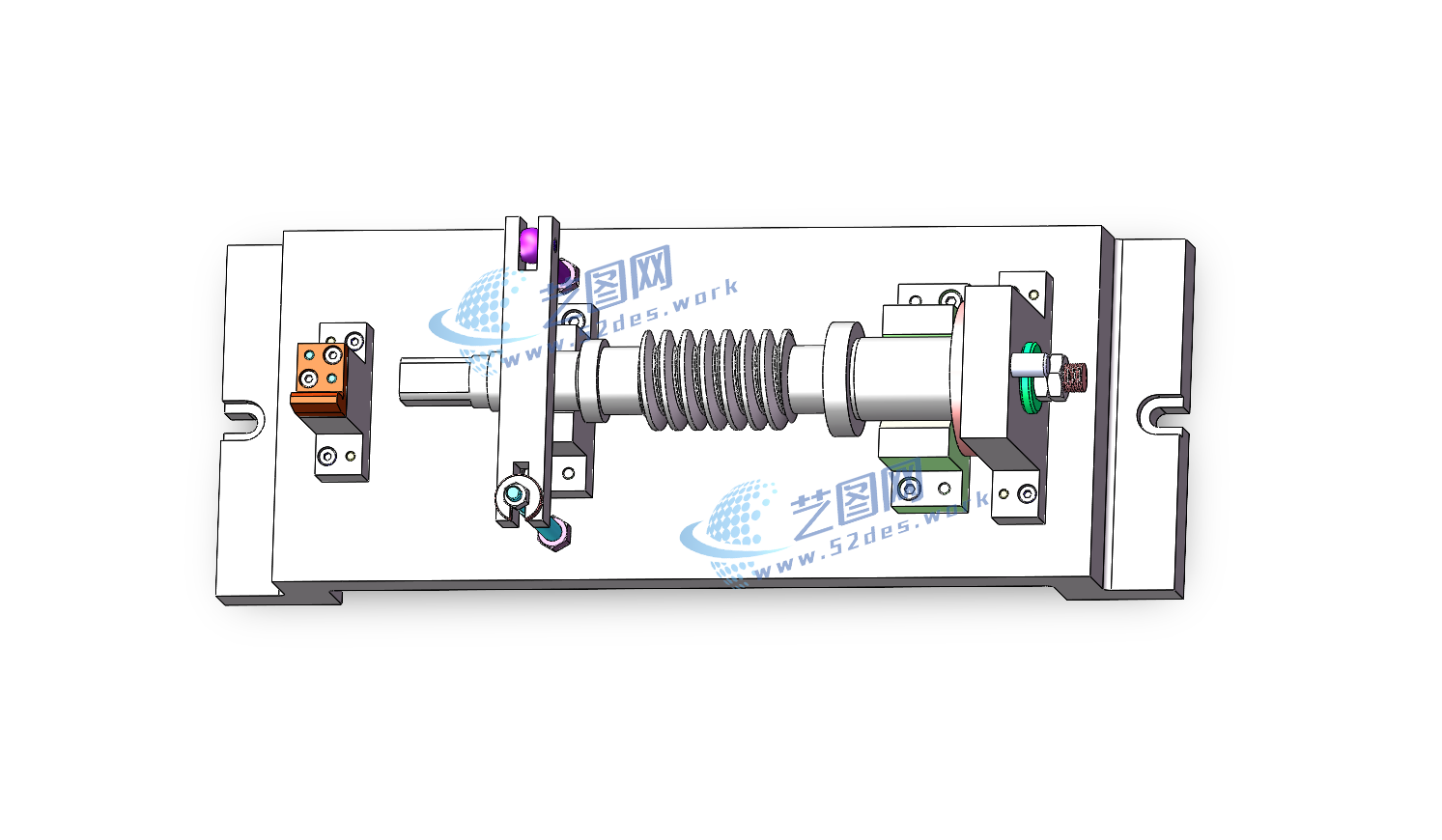

蜗轮蜗杆夹具solidworks24版三维装配模型

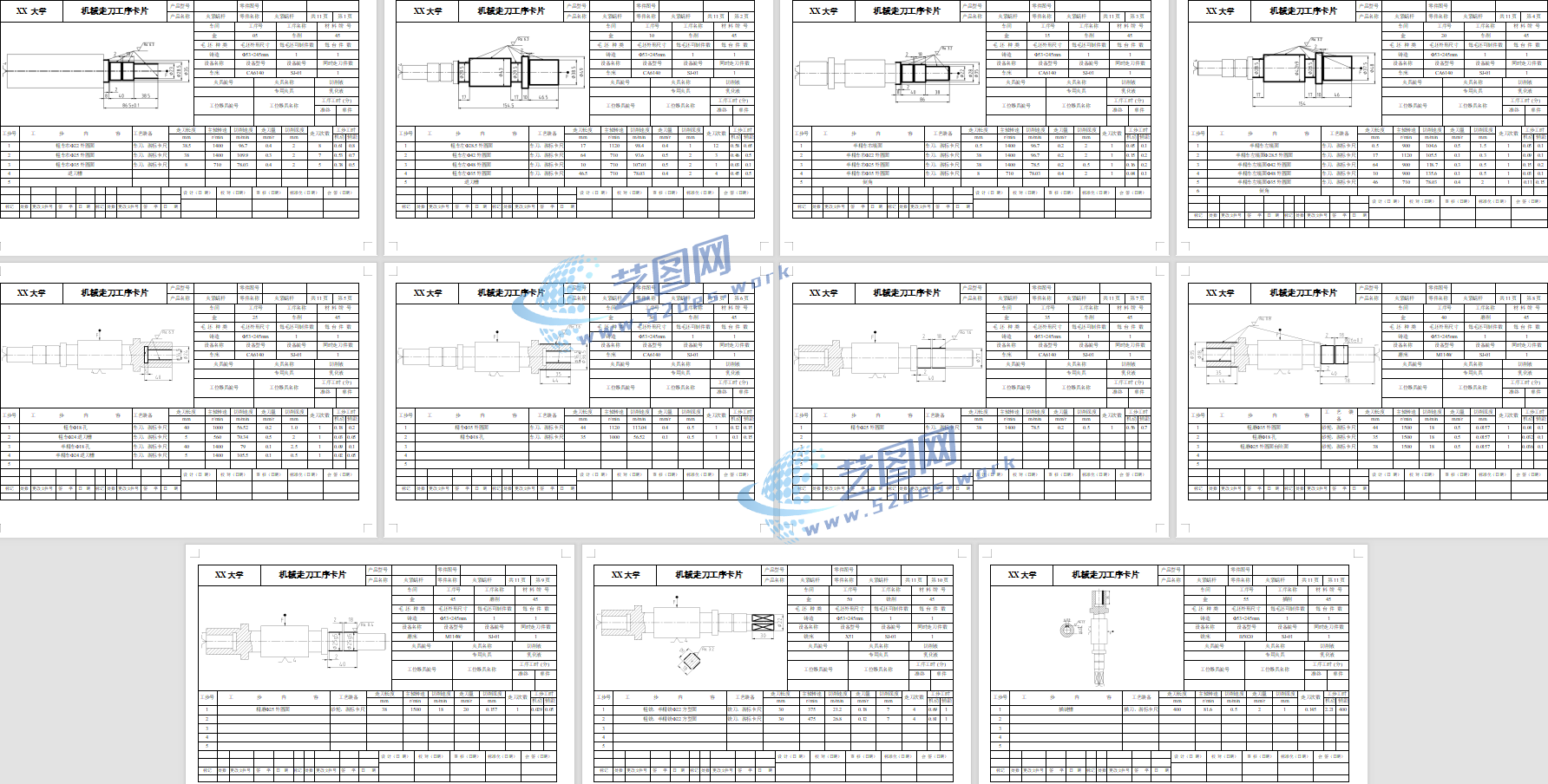

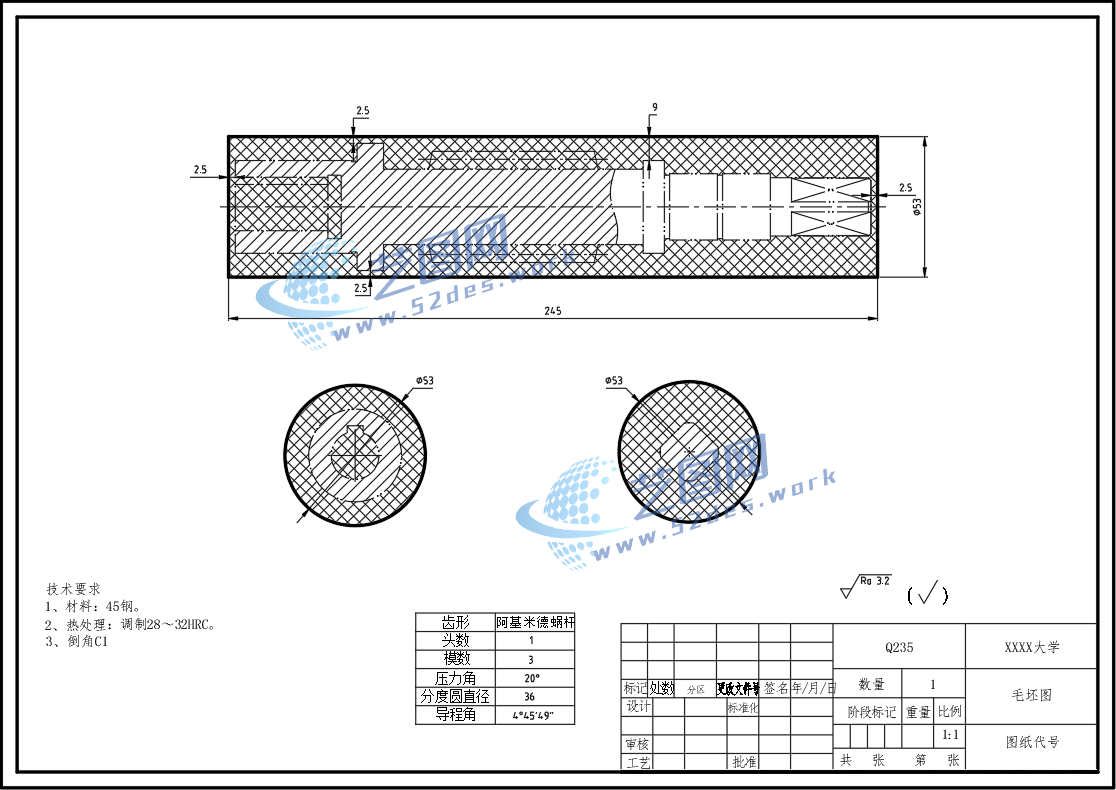

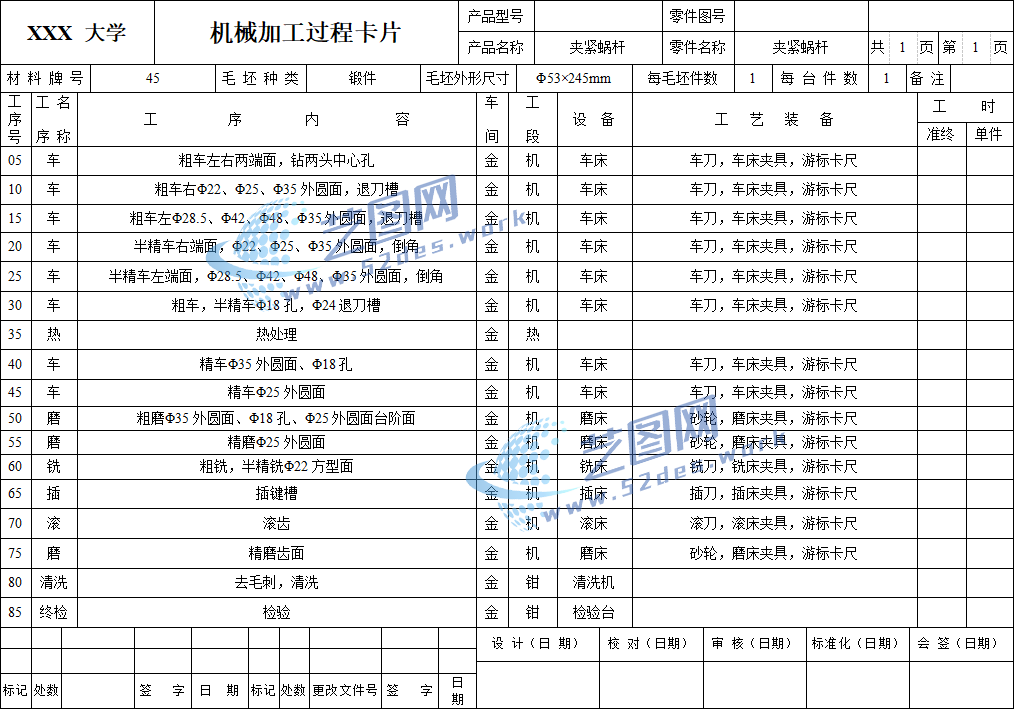

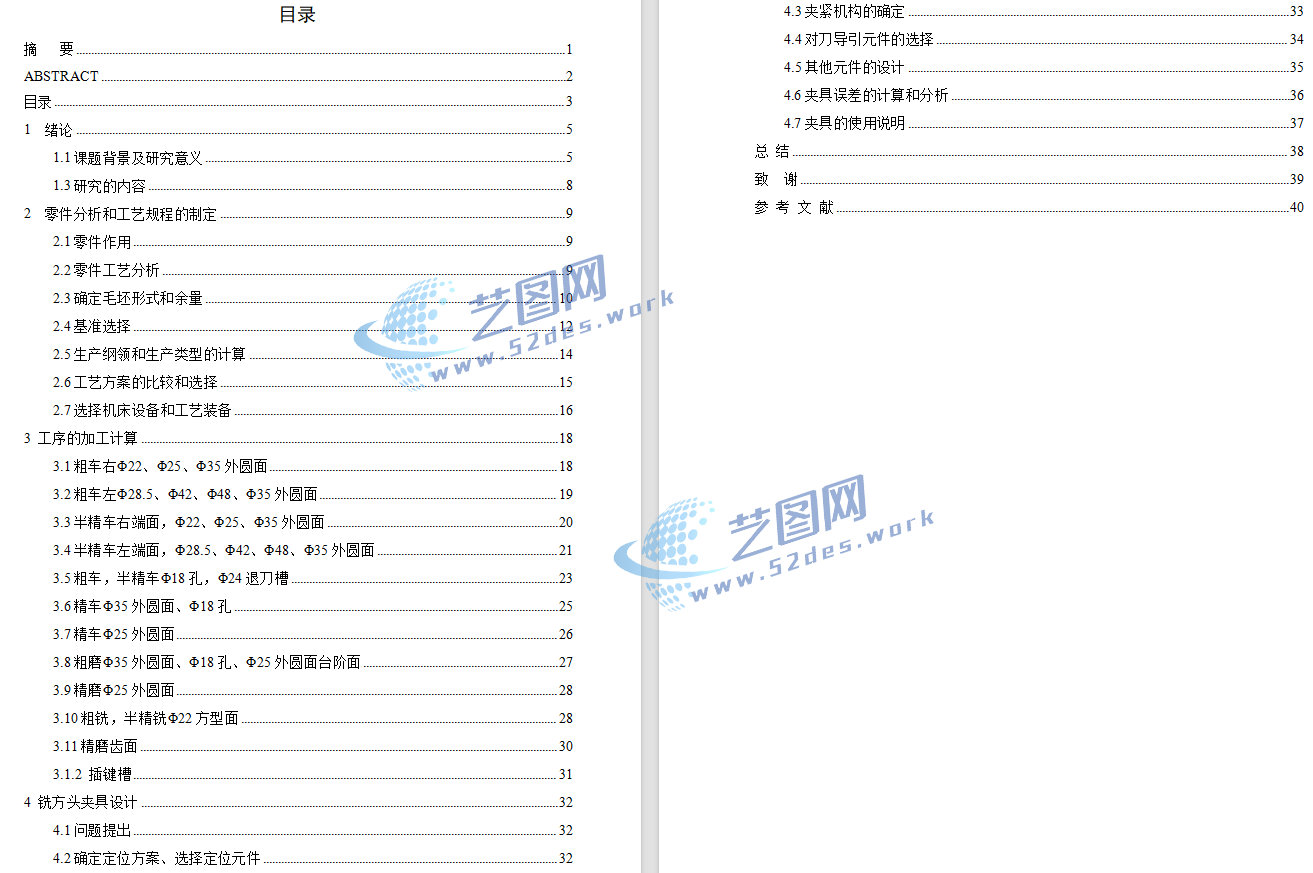

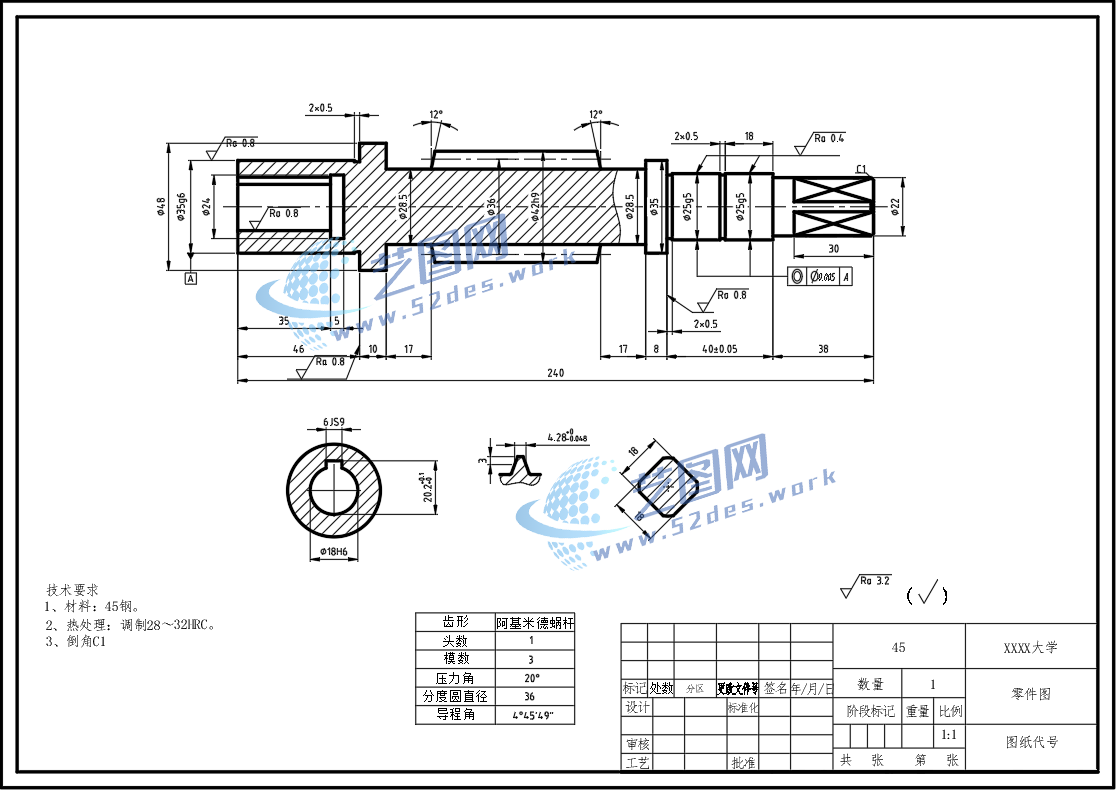

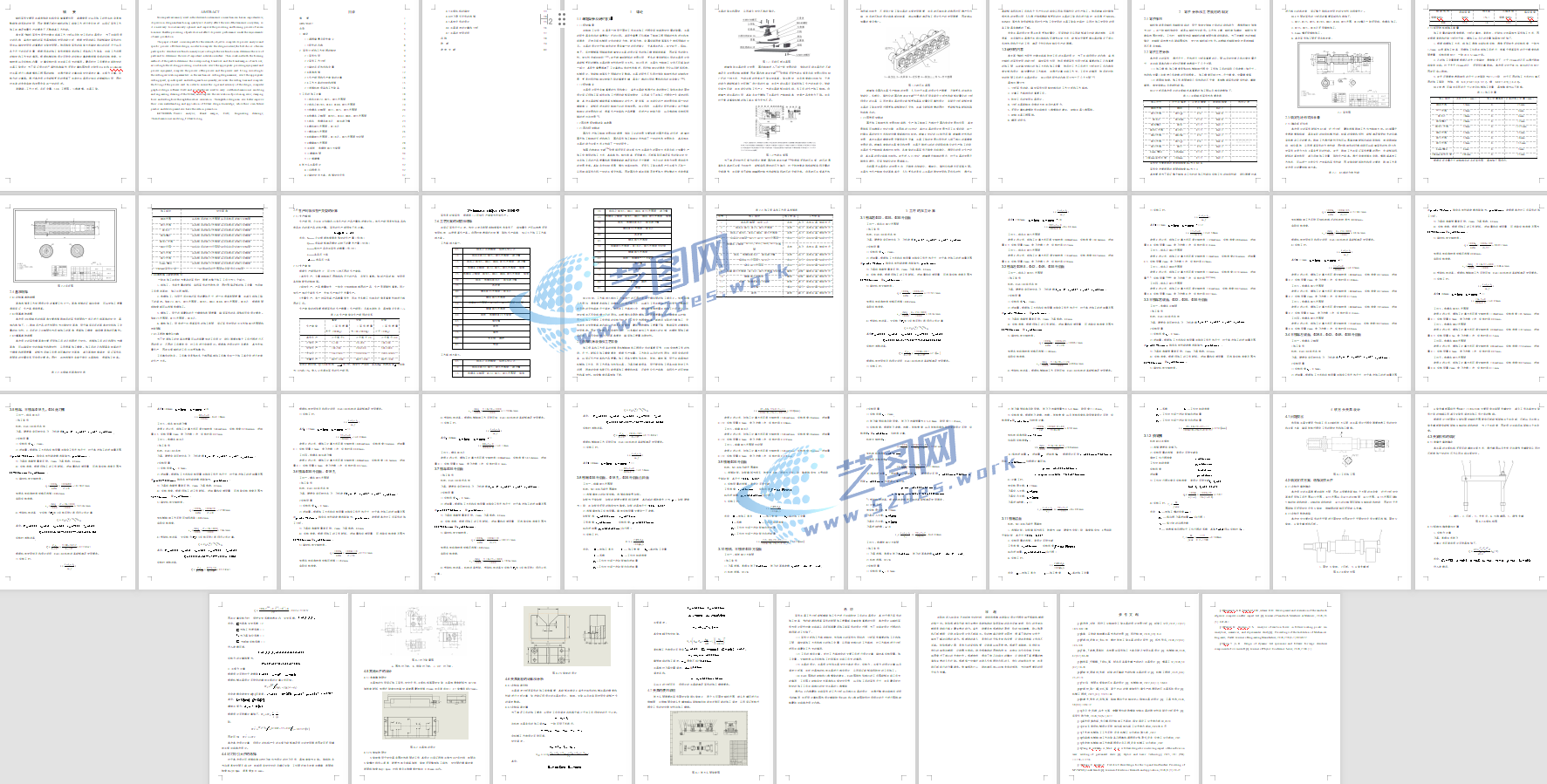

蜗轮蜗杆CAD零件图 蜗轮蜗杆CAD毛坯图 机械加工工艺卡 机械加工工序卡 蜗轮蜗杆设计说明书目录 蜗轮蜗杆设计说明书内容

整体结构采用刚性底座与精密定位机构组合设计，利用蜗轮蜗杆传动副实现工件角度调整和旋转定位，满足不同加工位置的切换需求。夹紧部分采用压紧机构固定工件，有效提高装夹刚度，降低铣削过程中产生的振动和位移；底座设置机床安装接口，便于快速安装与拆卸。该夹具具有定位精度高、夹持可靠、操作方便、重复加工一致性好等特点，适用于蜗杆、轴类零件及类似回转件的铣削加工工艺。
